电缆接地
电缆接地重要性简述
电缆接地重要性简述1电缆接地的作用:防止人身触电，保证电力系统正常运行，保护线路和设备不受损坏，防止触电气火灾,防止雷击和静电危害等。
电缆金属护套或屏蔽的接地的作用有:(1)电缆线芯对屏蔽和金属护套的电容电流有一回路流入大地;(2)当电缆对金属护套或屏蔽发生短路时,短路电流可流入地下;（3）当电缆芯线绝缘损坏后发生相间短路并发展为接地故障时，故障电流通过接地线流入地面；(4)电缆中的不平衡电流引起的感应电压、通过地线与大地形成短路,防止电缆对接地支架存在电位差而放电闪络。
目前广泛应用的交联电缆，分相屏蔽，屏蔽层分为金属（铜带）层和半导体层。
半导电层中含有胶体碳，可以起到均匀电场的作用；同时，碳可以吸收电缆体小间隙内空气电离产生的污物，均匀电场，保护电缆绝缘。
金属屏蔽层的作用：第一，保持零电位，使电缆芯线之间没有电位差；其次，它在短路过程中携带短路电流，以避免因短路导致电缆温度升高而损坏绝缘层。
同时，屏蔽层还可以防止周围外部强电场对电缆内传输电流的干扰；由于第三屏蔽层中的强电场和仪器周围的弱电场，不会对外部屏蔽层产生有效干扰，不会危及电缆的安全。
2.高压电缆接地(1)高压电缆接地不良。
高压电缆接地问题复杂,接地不良因素较多,主要表现为:1)接地线焊接不牢。
6-35kv电缆头制作工艺简单,安装施工方便,由此而使一些单位忽视接头制作质量,特别是对接地线焊接更不重视。
由于工艺水平差,烙铁大怕灼伤电缆绝缘,烙铁小接地线焊接不牢,有些人甚至缠绕绑扎,使接地线与铜带屏蔽层连接不牢,在铜丝屏蔽电缆接头制作中,没有将铜丝直接引出,而是切断后绑扎接地软线引出,造成接触不良。
一些中间接头护套防水性能不佳,运行中电缆进水,受潮后引起屏蔽锈蚀,都会造成接地不良。
2)接地线接触不良。
近年来电缆附件已形成配套供应,厂家为了降低成本,附件配套接地线的长度只有500mm左右,作完电缆头后所剩很短,只能就近接地,多数是接在电缆卡具的固定螺栓上,由于油漆和锈蚀等影响,也会产生接地端子接地不良的现象。
电缆的成端及接地

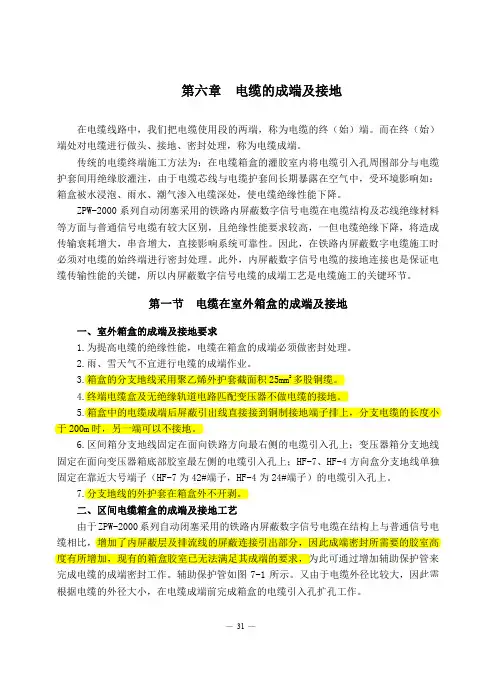

第六章 电缆的成端及接地在电缆线路中，我们把电缆使用段的两端，称为电缆的终（始）端。
而在终（始）端处对电缆进行做头、接地、密封处理，称为电缆成端。
传统的电缆终端施工方法为：在电缆箱盒的灌胶室内将电缆引入孔周围部分与电缆护套间用绝缘胶灌注，由于电缆芯线与电缆护套间长期暴露在空气中，受环境影响如：箱盒被水浸泡、雨水、潮气渗入电缆深处，使电缆绝缘性能下降。
ZPW-2000系列自动闭塞采用的铁路内屏蔽数字信号电缆在电缆结构及芯线绝缘材料等方面与普通信号电缆有较大区别，且绝缘性能要求较高，一但电缆绝缘下降，将造成传输衰耗增大，串音增大，直接影响系统可靠性。
因此，在铁路内屏蔽数字电缆施工时必须对电缆的始终端进行密封处理。
此外，内屏蔽数字信号电缆的接地连接也是保证电缆传输性能的关键，所以内屏蔽数字信号电缆的成端工艺是电缆施工的关键环节。
第一节 电缆在室外箱盒的成端及接地一、室外箱盒的成端及接地要求1.为提高电缆的绝缘性能，电缆在箱盒的成端必须做密封处理。
2.雨、雪天气不宜进行电缆的成端作业。
3.箱盒的分支地线采用聚乙烯外护套截面积25mm2多股铜缆。
4.终端电缆盒及无绝缘轨道电路匹配变压器不做电缆的接地。
5.箱盒中的电缆成端后屏蔽引出线直接接到铜制接地端子排上，分支电缆的长度小于200m时，另一端可以不接地。
6.区间箱分支地线固定在面向铁路方向最右侧的电缆引入孔上；变压器箱分支地线固定在面向变压器箱底部胶室最左侧的电缆引入孔上；HF-7、HF-4方向盒分支地线单独固定在靠近大号端子（HF-7为42#端子，HF-4为24#端子）的电缆引入孔上。
7.分支地线的外护套在箱盒外不开剥。
二、区间电缆箱盒的成端及接地工艺由于ZPW-2000系列自动闭塞采用的铁路内屏蔽数字信号电缆在结构上与普通信号电缆相比，增加了内屏蔽层及排流线的屏蔽连接引出部分，因此成端密封所需要的胶室高度有所增加，现有的箱盒胶室已无法满足其成端的要求，为此可通过增加辅助保护管来完成电缆的成端密封工作。
电缆接地的几种方法介绍

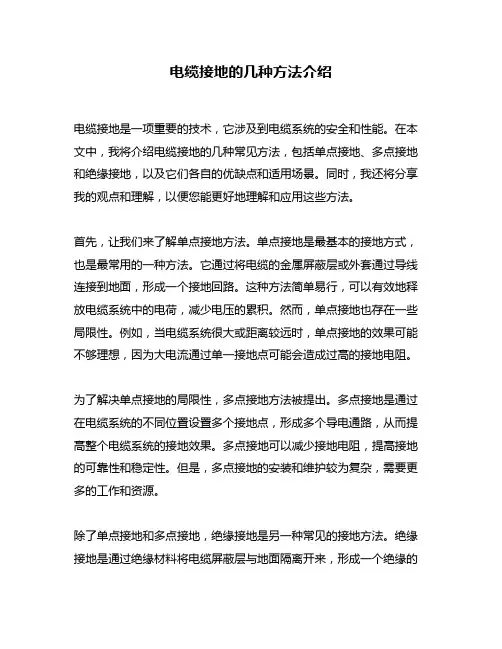

电缆接地的几种方法介绍电缆接地是一项重要的技术，它涉及到电缆系统的安全和性能。
在本文中，我将介绍电缆接地的几种常见方法，包括单点接地、多点接地和绝缘接地，以及它们各自的优缺点和适用场景。
同时，我还将分享我的观点和理解，以便您能更好地理解和应用这些方法。
首先，让我们来了解单点接地方法。
单点接地是最基本的接地方式，也是最常用的一种方法。
它通过将电缆的金属屏蔽层或外套通过导线连接到地面，形成一个接地回路。
这种方法简单易行，可以有效地释放电缆系统中的电荷，减少电压的累积。
然而，单点接地也存在一些局限性。
例如，当电缆系统很大或距离较远时，单点接地的效果可能不够理想，因为大电流通过单一接地点可能会造成过高的接地电阻。
为了解决单点接地的局限性，多点接地方法被提出。
多点接地是通过在电缆系统的不同位置设置多个接地点，形成多个导电通路，从而提高整个电缆系统的接地效果。
多点接地可以减少接地电阻，提高接地的可靠性和稳定性。
但是，多点接地的安装和维护较为复杂，需要更多的工作和资源。
除了单点接地和多点接地，绝缘接地是另一种常见的接地方法。
绝缘接地是通过绝缘材料将电缆屏蔽层与地面隔离开来，形成一个绝缘的环境。
这种方法适用于对接地电阻要求较高的场景，例如医院、实验室等，因为它可以减少接地电流的流动。
然而，绝缘接地也带来了一些潜在的问题，例如绝缘材料的老化和损坏可能会导致接地效果下降，需要定期检查和维护。
综上所述，电缆接地的几种方法各有优缺点，适用于不同的场景和要求。
单点接地简单易行，适用于一般的电缆系统。
多点接地提高了接地效果和可靠性，适用于大型和远距离的电缆系统。
绝缘接地适用于对电缆系统中的电流流动和接地电阻要求较高的场景。
根据实际需求和条件选择合适的接地方法可以确保电缆系统的安全和性能。
在我的观点和理解方面，我认为在选择电缆接地方法时应综合考虑多个因素。
首先，要充分了解电缆系统的规模、距离和用途，以确定适合的接地方法。
其次，要考虑使用的材料和设备的可靠性和维护难度，以确保接地系统的长期稳定运行。
电缆接地线原理

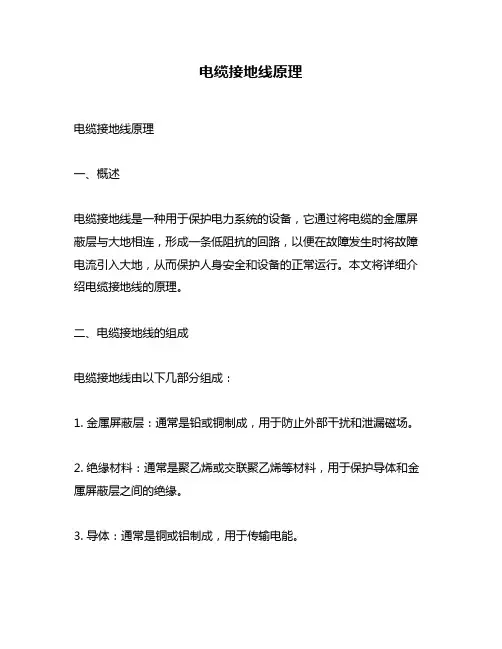

电缆接地线原理电缆接地线原理一、概述电缆接地线是一种用于保护电力系统的设备，它通过将电缆的金属屏蔽层与大地相连，形成一条低阻抗的回路，以便在故障发生时将故障电流引入大地，从而保护人身安全和设备的正常运行。
本文将详细介绍电缆接地线的原理。
二、电缆接地线的组成电缆接地线由以下几部分组成：1. 金属屏蔽层：通常是铅或铜制成，用于防止外部干扰和泄漏磁场。
2. 绝缘材料：通常是聚乙烯或交联聚乙烯等材料，用于保护导体和金属屏蔽层之间的绝缘。
3. 导体：通常是铜或铝制成，用于传输电能。
4. 接头：用于连接不同长度的电缆接地线。
5. 接头盒：用于保护接头，并提供固定和密封功能。
三、电缆接地线的原理1. 接地原理在正常情况下，电力系统中的各种设备都应该与大地相连，以便在故障发生时将故障电流引入大地。
但是，由于电缆的金属屏蔽层通常不与大地相连，因此在故障情况下，故障电流无法通过金属屏蔽层进入大地，这就会导致人身安全和设备的正常运行受到威胁。
因此，为了保护人身安全和设备的正常运行，在电缆的金属屏蔽层上安装接地线是非常必要的。
2. 接地原理的实现当电缆接地线与大地相连时，它将形成一个低阻抗回路。
当故障发生时，故障电流将通过金属屏蔽层进入接地线，并沿着接地线流回到大地中。
由于大地具有很低的阻抗，因此它可以吸收和分散故障电流，并将其带走，从而保护人身安全和设备的正常运行。
3. 接地原理对系统性能的影响正确使用电缆接地线可以提高系统性能并延长设备寿命。
首先，在系统中使用电缆接地线可以减少干扰和噪声，并提高信号质量。
其次，电缆接地线可以减少电缆的泄漏磁场，从而减少对周围环境的影响。
最后，正确使用电缆接地线可以提高系统的可靠性和稳定性，并减少设备故障率。
四、电缆接地线的安装要求1. 金属屏蔽层必须与大地相连，以确保故障电流能够流回大地中。
2. 接地线应该选择低阻抗材料，并应该保持足够的厚度以承受故障电流。
3. 接头应该紧固牢固，并应该使用密封材料进行密封，以防水和氧化。
电缆接地有何安全规定(3篇)
第1篇一、引言电缆接地是电力系统中的重要环节，它关系到电力系统的安全稳定运行以及人身安全。
正确的电缆接地不仅可以有效防止雷电、操作过电压等对电缆的损害，还可以降低故障发生时的故障电流，保障电力系统的安全运行。
以下是关于电缆接地的一些安全规定。
二、电缆接地原则1. 电缆接地应遵循“先接后装、先装后接”的原则，即先完成接地工作，再进行电缆安装。
2. 电缆接地应保证接地电阻符合规定，以降低接地电流，确保接地效果。
3. 电缆接地应采用符合国家标准的接地材料和接地装置。
4. 电缆接地应定期检查、维护，确保接地系统处于良好状态。
三、电缆接地方式1. 电缆接地方式分为直接接地和经保护器接地。
（1）直接接地：将电缆金属护套、铠装层等直接接地，适用于电压等级较低、线路较短的电缆。
（2）经保护器接地：将电缆金属护套、铠装层等通过接地保护器接地，适用于电压等级较高、线路较长的电缆。
2. 单芯电缆接地方式：单芯电缆的金属护套应至少有一点直接接地，其余部分可通过接地保护器接地。
3. 三芯电缆接地方式：三芯电缆的金属护套、铠装层等应在电缆线路两端直接接地。
四、电缆接地安全规定1. 接地电阻（1）直接接地：接地电阻应小于4Ω。
（2）经保护器接地：接地电阻应小于10Ω。
2. 接地线截面（1）接地线截面应满足接地电流的要求，一般不应小于接地电阻的1/20。
（2）接地线截面应满足接地装置的热稳定性和机械强度要求。
3. 接地装置（1）接地装置应采用符合国家标准的接地材料和接地装置。
（2）接地装置应安装牢固，确保接地效果。
4. 接地检查（1）接地检查应定期进行，一般每年不少于1次。
（2）接地检查应包括接地电阻、接地线截面、接地装置等方面。
5. 接地保护（1）接地保护器应选用符合国家标准的接地保护器。
（2）接地保护器应定期检查、维护，确保保护器处于良好状态。
6. 接地标识（1）接地装置应设置明显的接地标识。
（2）接地标识应清晰、醒目，便于检查、维护。
电缆敷设及接地
一次性投资很大，存在渗漏水现象，比空气 重的爆炸性混合物进入隧道会威胁安全。
六、电力电缆水底敷设 应用范围： 水底敷设电缆是将电力电缆直接敷设于水底的 一种电缆安装方式。 当电缆要跨越没有桥梁和隧道的大江、大海时， 就要敷设江底或海底等水底电缆。
电缆金属护套的连接与接地的作用和方式
电缆金属护套的连接与接地的作用和方式
单相接地短路故障时，接地短路电流可以通过 回流线流回系统的中性点。
装设回流线后可降低短路故障时金属护套的感 应电压，同时也防止了电缆线路附近的二次信号和 通信用的电缆产生很大的感应电压，以免干扰二次 回路或通信线路的正常运行。
电缆金属护套的连接与接地的作用和方式
四、电力电缆沟道敷设 应用范围： 在发电厂、变配电站及一般工矿企业的生产装置 内，均可采用电缆沟敷设的方式。 地下水位太高的地区及水中含有腐蚀性介质的场 所不宜采用电缆沟敷没，否则沟内长年积水，不便维 护，而且腐蚀性介质会损坏电缆。 电缆沟的形式有两种，一般场所可采用普通电缆 沟。在有比空气重的爆炸介质和火灾危险场所可采用 充砂电缆沟。充砂电缆沟内不用安装电缆支架。
五、电力电缆隧道敷设 应用范围： 容纳电缆数量较多、有供安装和巡视的通道、
全封闭型的电缆构筑物，称为电缆隧道。 电缆隧道敷设是将电缆敷设于地下隧道的一种
电缆安装方式。 适用于地下水位低，电缆线路较集中的电力主
干线，一般敷设30根以上的电力电缆。
电缆隧道敷设维护检修方便，可对电缆线路 实施多种形式的状态监测，容易发现运行中出现 的异常情况。
电缆金属护套的连接与接地的作用和方式
(2) 交叉互联的电缆线路可以不装设回流线。 电缆线路交叉互联，每一大段两端接地，当线 路发生单相接地短路时，接地电流不通过大地，则 每相的金属护套通过三分之一的接地电流，此时的 金属护套也相当于回流线。
谈电缆线路保护接地的重要性
谈电缆线路保护接地的重要性摘要：本文讨论了电缆线路保护接地的重要性。
电缆线路在输送电能时需要通过接口进行连接，同时避免与其他金属部件接触导致短路或火灾等危险。
为了保障电缆线路的稳定运行，必须采取合理的保护措施，其中最重要的措施之一就是接地保护。
本文重点介绍了接地保护的作用、原理和实施方法，分析了电缆线路接地保护的价值和意义，以期提高人们对电缆线路保护接地的重视。
关键词：电缆线路、保护接地、短路、火灾、稳定运行、原理、实施方法、价值、意义。
正文：电缆线路作为一种重要的能源输送方式，在现代社会中得到广泛应用。
而电缆线路的运行与使用面临着各种潜在的风险。
其中最常见的问题就是短路和火灾。
因此，在电缆线路的设计、安装和运行中，必须采取有效的措施，以确保电缆线路的稳定运行和安全使用。
保护接地是一种主要的保护措施，可以避免因线路电压异常、电场强度过大等原因导致的电缆线路短路和火灾。
接地保护的原理是将线路上的电荷通过接地装置和接地线路放散到大地中，从而保护电缆线路和设备的安全运行。
电缆线路的接地保护可以通过多种方式实现。
常用的方法包括：单点接地、多点接地和间隔式接地等。
其中，多点接地通常应用于大型电力系统中，其作用是限制线路故障范围，提高系统的可靠性和可用性。
接地保护的实施方法具体包括以下步骤：接地电阻测量、接地系统设计、接地线路建设、接地装置装配和接地系统调试等。
这些措施旨在减少或消除设备间的电势差，提高电缆线路的安全性和可靠性。
电缆线路的接地保护对于保证电力系统的安全运行和有效管理至关重要。
其意义在于保护人员生命安全、减少电力系统的停电时间和损失，以及推动电力系统的可持续发展。
总之，电缆线路保护接地是电力系统运行的重要环节之一。
通过合理的保护措施和接地设计，能够提升电缆线路的安全性和可靠性，保障电力系统的正常运行，满足人民群众对能源需求的不断增长。
因此，应高度重视电缆线路保护接地的重要性，加强技术研究，不断推动电缆线路的安全使用和发展。
电缆接地方法
电缆接地方法电缆接地是指将电缆的金属外皮与地面或其他接地体连接起来，以达到保护人身安全、防止电缆绝缘击穿和保护设备的目的。
电缆接地方法有很多种，下面将对其主要内容进行展开。
一、电缆接地的目的电缆接地的主要目的是保护人身安全和设备安全。
当电缆绝缘击穿时，电流会通过金属外皮流向地面，如果没有接地，电流会通过人体或设备，造成人身伤害或设备损坏。
因此，电缆接地是非常必要的。
二、电缆接地的方法1.单点接地法单点接地法是将电缆的金属外皮与地面或其他接地体连接起来，形成一个接地点。
这种方法适用于电缆长度较短的情况，可以有效地保护人身安全和设备安全。
2.多点接地法多点接地法是将电缆的金属外皮分别与多个接地体连接起来，形成多个接地点。
这种方法适用于电缆长度较长的情况，可以有效地降低接地电阻，提高接地效果。
3.屏蔽接地法屏蔽接地法是将电缆的金属外皮与屏蔽层连接起来，形成一个接地点。
这种方法适用于高压电缆和特殊电缆，可以有效地防止电磁干扰和电磁泄漏。
4.电缆套管接地法电缆套管接地法是将电缆套管与地面或其他接地体连接起来，形成一个接地点。
这种方法适用于电缆穿越建筑物或地下管道时，可以有效地保护人身安全和设备安全。
三、电缆接地的注意事项1.接地电阻应符合规定要求，一般不应大于4欧姆。
2.接地体应选择干燥、坚实、导电性好的地方，避免选择潮湿、松软、导电性差的地方。
3.接地体应与电缆金属外皮紧密接触，接地点应清洁、无锈蚀和氧化。
4.接地线应选择导电性好、耐腐蚀、耐高温的材料，接地线的截面积应符合规定要求。
5.接地线的连接应牢固可靠，接地线的长度应尽量短，避免过长造成电阻过大。
以上是电缆接地方法的主要内容，电缆接地是非常重要的安全措施，应严格按照规定要求进行操作。
国标单芯电缆屏蔽层接地标准
国标单芯电缆屏蔽层接地标准国标单芯电缆屏蔽层接地标准在现代的通讯和电力领域中，电缆作为一种重要的传输媒介，承载着各种信号和能量的传输。
为了确保电缆传输稳定、安全、可靠，国家对电缆的相关标准进行了规范和要求。
其中，国标单芯电缆屏蔽层接地标准作为保证电缆传输质量的重要环节，对于电缆行业来说具有非常重要的意义。
1. 单芯电缆屏蔽层接地的背景和意义单芯电缆是指只有一个导体的电缆，通常用于单一能源传输或信号传输。
在电磁干扰日益增多的现代通讯环境中，为了提高电缆的抗干扰能力，减少信号失真以及保障传输安全，电缆的屏蔽层接地显得尤为重要。
2. 国标单芯电缆屏蔽层接地的具体要求根据我国国家标准对单芯电缆屏蔽层接地的规定，具体要求主要包括屏蔽层的材料、接地方式、接地电阻等内容。
在电缆的设计和安装过程中，必须按照国家标准的要求进行操作，才能确保电缆的性能和质量。
3. 单芯电缆屏蔽层接地标准在实际工程中的应用在实际的工程应用中，单芯电缆屏蔽层接地标准起到了至关重要的作用。
它不仅能够有效地减少外界信号对电缆的干扰，还能够提高电缆的使用寿命和可靠性。
在特定的环境和条件下，合理实施单芯电缆屏蔽层接地标准，可以最大程度地保障电缆传输的顺利进行。
4. 个人观点和总结作为我国电缆行业中的重要标准之一，国标单芯电缆屏蔽层接地标准对于提高电缆的抗干扰能力，保障信号传输质量具有非常重要的意义。
在今后的工程建设和电缆设计中，我们需要更加严格地按照国家标准的要求来进行操作，以确保电缆的安全可靠运行。
我也希望未来能够有更多的科研人员投入到电缆标准化方面的研究中，为我国电缆行业的发展贡献自己的力量。
在本篇文章中，我们从单芯电缆屏蔽层接地的背景和意义、具体要求、实际工程应用以及个人观点和总结等方面进行了深入探讨。
相信通过对国标单芯电缆屏蔽层接地标准的了解，读者能够对电缆行业中的相关标准有更加全面、深刻的认识。
我们也希望这篇文章能够对读者在相关领域的学习和工作有所帮助。
电缆接地故障原因
电缆接地故障原因1. 介绍电缆接地故障是指电缆系统中的接地故障，可能导致电力系统的短路或损坏，甚至危及人员安全。
本文将全面、详细、完整地探讨电缆接地故障的原因，并深入分析各种可能的故障情况。
2. 电缆接地故障类型2.1 直接接地故障直接接地故障是指电缆的其中一根或多根导体直接与大地相连，导致电流绕过电缆正常回路，造成故障。
直接接地故障的原因可能包括：- 导体外皮破损- 导体绝缘老化- 绝缘件损坏- 电缆终端接头接触不良2.2 间接接地故障间接接地故障是指电缆的导体间通过介质或设备间接接触到大地，导致电流异常流动或绕过正常回路。
常见的间接接地故障原因有：- 设备绝缘损坏- 绝缘油泄漏- 湿气导致绝缘耐压下降- 绝缘泡沫老化3. 电缆接地故障的影响3.1 对电力系统的影响电缆接地故障可能导致电力系统的短路，引发电力设备的跳闸和停运。
这可能造成供电中断，对工业生产和居民生活造成影响。
3.2 对人员安全的威胁电缆接地故障会产生变压差和电弧，可能引发火灾和爆炸，对维护人员和周围人员的安全构成威胁。
4. 预防和诊断电缆接地故障的方法4.1 预防措施•定期进行电缆的绝缘检测，及时更换老化的绝缘材料•加强电缆的防护，防止外力破坏•加强设备的维护，保持设备的良好状态4.2 诊断方法•使用断路器测试仪等设备对电缆接地进行试验•进行局部放电检测，查找可能的故障点•利用红外热像仪检测电气设备热量异常5. 处理电缆接地故障的步骤5.1 故障定位•通过故障指示器或线路测试仪等设备确定故障所在位置•对故障段进行绝缘测量和接地测量，进一步缩小故障范围5.2 故障修复•使用电缆剥线器剥除损坏的绝缘层•进行焊接或更换导线•进行接头焊接或更换5.3 故障确认•使用绝缘测试仪再次测试绝缘强度•对修复的电缆进行全面测试•确认故障是否完全修复6. 结论电缆接地故障的原因多种多样，包括直接接地和间接接地故障。
这些故障可能对电力系统和人员安全造成严重影响。
电缆接地方法
电缆接地方法一、引言电缆接地是电力系统中非常重要的一部分，它能够确保电缆系统的安全运行，防止电缆发生过电压、过电流等故障，同时也能保护人身安全。
本文将详细介绍电缆接地的方法，包括直接接地、间接接地和混合接地。
二、直接接地直接接地是最常见的电缆接地方法之一，它通过将电缆的金属护套或导体直接与大地连接来实现接地。
直接接地的优点是简单、易于实施，能够有效地降低电缆系统的绝缘电阻，减少漏电流的产生。
但直接接地也存在一些问题，比如在高电阻接地系统中可能会引起接地电流过大，导致接地系统失效。
2.1 单点接地单点接地是直接接地方法中的一种常见形式，它将电缆的金属护套或导体的一个点与大地连接。
单点接地适用于一些对电力系统可靠性要求不高的场合，比如一些低压配电系统。
但对于一些对电力系统可靠性要求较高的场合，单点接地就不够了。
2.2 多点接地多点接地是直接接地方法的一种改进形式，它将电缆的金属护套或导体的多个点与大地连接。
多点接地能够提高接地系统的可靠性，减少接地电阻，降低接地系统失效的概率。
多点接地适用于一些对电力系统可靠性要求较高的场合，比如一些重要的工业生产现场。
三、间接接地间接接地是另一种常见的电缆接地方法，它通过将电缆的金属护套或导体与其他设备或系统连接来实现接地。
间接接地的优点是能够减少接地电流，降低接地系统的损耗，提高电力系统的可靠性。
但间接接地也存在一些问题，比如需要额外的设备和系统支持，增加了系统的复杂性。
3.1 耦合接地耦合接地是间接接地方法中的一种常见形式，它通过将电缆的金属护套或导体与其他设备的金属部分连接来实现接地。
耦合接地适用于一些对电力系统可靠性要求较高的场合，比如一些重要的工业生产现场。
耦合接地能够减少接地电流，降低接地系统的损耗，提高电力系统的可靠性。
3.2 非耦合接地非耦合接地是间接接地方法中的另一种常见形式，它通过将电缆的金属护套或导体与其他设备的非金属部分连接来实现接地。
非耦合接地适用于一些对电力系统可靠性要求不高的场合，比如一些低压配电系统。
电缆接地方式如何选择
电缆接地方式如何选择设计规范是这样规定的:4.1.11交流系统单芯电力电缆金属层接地方式的选择，应符合下列规定:1线路不长，且能满足本规范第4.1.10条要求时，应采取在线路一端或中央部位单点直接接地(图4.1.11-1)。
2线路较长，单点直接接地方式无法满足本规范第4.1.10条的要求时，水下电缆、35kV及以下电缆或输送容量较小的35kV及以上电缆，可采取在线路两端直接接地(图4.1.11-2)。
3除上述情况外的长线路，宜划分适当的单元，且在每个单元内按3个长度尽可能均等区段，应设置绝缘接头或实施电缆金属层的绝缘分隔，以交叉互联接地，(图4.1.11-3)。
当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。
此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。
为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压，应尽量采用交*互联接线。
对于电缆长度不长的情况下，可采用单点接地的方式。
为保护电缆护层绝缘，在不接地的一端应加装护层保护器。
(6)为使导线截面积等于或大于185mm2的单芯电缆所构成的相当长的三相线路的阻抗达到一定程度的平衡，应每隔15m以内，将各相换位一次;亦可将三根不同相的单芯电缆按品字形敷设;如走线的长度不超过30m者，则不必采取此项措施;(7)若线路中每相有几根单芯电缆并联时，所有电缆应沿相同的路径敷设和具有相同的截面积;此外，为了防止电流负载的分配不均匀，属于同相的电缆应尽量同其他相的电缆交错排列。
电缆接地标准规范要求最新
电缆接地标准规范要求最新1. 引言电缆接地是电力系统中用于保护人身安全、设备安全及防止电磁干扰的重要手段。
本规范旨在指导电缆接地的实施，确保符合最新的安全和性能标准。
2. 接地类型接地类型主要包括工作接地、保护接地和防雷接地。
每种接地类型都有其特定的应用场景和要求。
3. 接地材料接地材料应具有良好的导电性、耐腐蚀性和足够的机械强度。
常用的接地材料包括铜、铝、镀锌钢等。
4. 接地电阻要求接地电阻应满足系统安全运行的要求，通常不超过0.5欧姆。
在特殊环境下，如高土壤电阻率地区，可能需要采取额外措施降低接地电阻。
5. 接地连接方式接地连接应牢固可靠，避免使用易腐蚀或易松动的材料。
接地线应采用适当的连接方式，如焊接、压接或螺栓连接。
6. 接地系统设计接地系统设计应考虑电缆长度、敷设方式、土壤类型和环境条件等因素。
设计时应确保接地系统能够有效地分散接地电流，避免局部过热。
7. 防雷接地防雷接地是保护电缆免受雷击损害的重要措施。
应根据地区雷击频率和电缆的重要性选择合适的防雷接地方案。
8. 接地测试定期进行接地电阻测试，确保接地系统的性能符合要求。
测试应使用符合标准的测试仪器，并按照规定的测试方法进行。
9. 接地维护接地系统应定期进行检查和维护，确保接地连接的完整性和接地材料的完好性。
发现问题应及时进行修复或更换。
10. 安全措施在进行电缆接地工作时，应遵守相关的安全规程，采取必要的安全防护措施，确保工作人员的安全。
11. 结语电缆接地是电力系统安全的重要组成部分。
遵循本规范要求，可以有效提高电力系统的安全性和可靠性。
请注意，以上内容仅为示例，实际的电缆接地标准规范要求可能会根据国家或地区的具体法规、行业标准以及技术发展而有所不同。
在实施接地工程时，应参考最新的官方规范和标准。
铠装电缆接地规范
铠装电缆接地规范铠装电缆接地规范是指在铠装电缆安装和使用过程中，对接地措施的规定和要求。
接地是保证电气设备和人身安全的重要措施，合理的接地设计和操作能够保证设备的正常运行和人员的安全。
一、接地类型和方式1. 接地类型分为保护接地、功能接地和操作接地三种。
保护接地是为了保护电气设备和人身安全，功能接地是为了保证设备的正常运行，操作接地是为了人员作业操作时的安全。
2. 接地方式分为直接接地和间接接地两种。
直接接地是直接将设备接地导线与地面连接，间接接地是通过接地线路连接设备与地面。
二、接地线的选材和敷设1. 接地线材料应选用优质的铜导体，具有良好的导电性和导热性，抗腐蚀性能好。
2. 接地线敷设应选择地下或防护管道内，防止外界物质的侵蚀和人为损坏，保持接地线的完好性。
三、接地电阻的要求1. 铠装电缆的金属护套应接地，接地电阻应小于4欧姆。
2. 受电设备的金属外壳应接地，接地电阻应小于4欧姆。
3. 电气设备的中性点应接地，接地电阻应满足设计要求，一般不超过1欧姆。
四、接地装置和接地线的检测1. 接地线路应定期进行检查和测量，确保接地电阻符合要求。
2. 接地装置应选用可靠的接地测试仪器，进行接地电阻测试，测试结果应记录并保留。
3. 接地线与接地装置的连接应牢固可靠，无松动现象。
五、接地线的安全操作1. 接地线与电缆的接头应接续良好，接头处应防水、防腐蚀处理。
2. 接地线与设备的连接应牢固可靠，接地线不应被移动或搬动，避免断开或松动。
3. 在进行接地工作时，操作人员应戴好绝缘手套和绝缘鞋，并使用绝缘工具。
4. 接地线必须专线专用，不得与其他线路和设备共用。
六、接地线的标识和标注1. 接地线应进行标识，标明接地类型、接地电阻值和接地位置等信息。
2. 标识应使用耐候性好的材料，不易褪色和损坏。
七、接地线的维护和保养1. 接地线应定期进行维护和保养，检查接地电阻和接地装置的状态。
2. 接地线的绝缘层应完好无损，如有损坏应及时更换。
电缆井接地做法
电缆井接地做法我给你说说电缆井接地做法吧。
说实话电缆井接地这个，我一开始做的很糟，走了不少弯路呢。
首先啊，接地材料得选好。
我试过那种很细的扁铁，结果发现它的导电能力不太够，后来还是用了比较粗一点规格合适的扁铁。
这个扁铁就像是电缆井接地的骨架一样重要，要是骨架不结实，那整个接地就不稳妥了。
接地的引出部分也是很关键的。
你得从电缆井内的金属构件上引出接地扁铁来，像电缆支架之类的金属构件就是源头。
我一开始找这个源头就找错了，直接从一个不太合适的小部件上引出来，测试的时候电阻超大，根本不符合要求。
后来才明白必须从那些和大地接触良好并且导电性强的主要金属部件上引。
土壤这一块你们可别小瞧了。
接地最终是要和土壤接触，把电导入大地的嘛。
土壤的湿度啥的都有影响。
我记得有一次在一个很干燥的地方做电缆井接地，那时候无论怎么做接地电阻就是降不下去。
后来没办法就想办法给接地周围的土壤浇水，就像给口渴的人灌水一样，让土壤湿润起来，这电阻一下子就好多了。
从电缆井出来连接到接地极这一段距离，扁铁得固定好。
我一开始就随便弄了弄，结果没几天就发现扁铁移位了。
后来拿卡子把扁铁牢牢地卡在固定的位置上，比如墙壁或者其他稳定的结构上，这就好比把一个乱跑的小狗栓在柱子上一样，让扁铁不能乱动。
接地极的深度也是有讲究的。
我最开始埋接地极就埋得很浅，觉得应该没什么问题。
但是一测试就发现不行，接地电阻大得离谱。
后来重新挖深一点，要求至少达到多少多少米我也不太确切，反正越深接地效果就越好这是真的。
连接的地方也是重点。
扁铁之间连接啊，或者扁铁和接地极连接，一定要牢固可靠。
像我之前就有焊接的地方没焊好，看起来好像是接上了，实际上虚焊了。
后来重新焊接的时候就特别仔细，把该打磨的地方打磨好，就像两个人握手，手得紧紧握住才行。
这焊接质量直接影响接地的导通性。
咱干这个得不怕麻烦，每个环节都做到位了，接地才能真正做好。
我还想说，做完接地后，一定要反复测试接地电阻。
我自己有个小工具专门测这个的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电缆头的接地
我厂出品的CFCC环网柜，在现场大负荷测试时电缆箱有轻微的放电声，停电
检修时发现电缆头后面的接地线（小辫）没有固定死，固定后从新供电。
因为没有检测设备也不知道效果如何。
如果是他的问题是什么原因（原理）呢？？
满意回答
因为电力电缆通常是用来远距离传输电能的，所以其长度也就较长，这就相当于电缆的线芯和绝缘层之间产生了较大的对地电容，在电缆通流时就会产生较大的电容电流，对沿线的人身和设施带来了威胁，因此在实际安装和运行中要求将电缆的外部钢铠进行良好的接地连接，为的就是将此电容电流通过接地线泄入大地，减少对周围事物的影响，当接地连接不良或断开时电容电流就会存在于线缆和钢铠之间也容易引起电缆的发热，能导致电缆绝缘水平的降低。
你说的这种情况就属于接地没有接好在电缆加压的同时产生的电容电流对电缆箱放电是产生的轻
微的声音，只要将接地端连接好就可以了。
同问
电缆中间头需不需要接地，有什么规范，请给予解答，谢谢！
电缆靠表面有一锡伯金属包裹着电缆芯线,是防范外来电磁场干扰而设置的,在终端引入入地,在中间须把两头用导线或锡伯连接,以确保屏蔽电磁干扰效果!
在单相接地保护中，电缆头的接地线为什么一定要穿过零序电流互感器后接地？
满意回答
因为接地时三相电流相加的值就是零序电流，而且此零序电流会经过接地线形成通路，零序CT感应到的是电流流过时产生的磁场，如果接地线没有进过零序
CT的中间，零序CT就无从感应，所以就没有电流；还有一种情况，有些朋友
说那当我的CT套在电缆头以上部位，那我的接地线是不是从下往上穿出去？也是不可以的，因为，前述，非三项接地时，有零序电流流过，剥开的电缆屏蔽没有接地，零序CT直接套在剥开的三相电缆上一样的可以感应电流向量和（即零序电流）的磁通，可以准确的做好零序保护，千万不要在零序CT套在电缆头以上位置时，自作聪明的将地线从下往上穿过零序CT内部再从外穿下来接地，这样会因为正反方向抵消形成零序CT感应电流为0.另外，接地线从电缆头到穿过零序CT的整段必须做好绝缘措施，防止CT前触碰柜体接地而失去零序保护。
电缆接地钢铠有接地要求吗
2011-7-27 10:08
至少要一端接地，一般是机柜端，可以起到电流保护作用。
否则在钢凯中存积电流会影响电缆信息传送。
如果电缆传送高压电力也必须要接地，否则感应电流存积会很大，又可能造成人员伤亡。
电力电缆的钢铠接地是从两头还是从一头？
380伏的
最好是两头同时接地，我以前遇到过，由于钢铠的电阻比较大，开始是一端接地，但是另一端用电笔量还是有感应电，所以建议两端都接地更安全。
KVVP2/22电缆的钢铠怎么接地？屏蔽用什么线接地？
铠装层两端接地！钢带可以采用焊接或打孔穿不锈钢螺丝的方式连接接地线。
内层铜带绕包屏蔽应一端接地！屏蔽层里面应该有一束接地排流线，直接利用排流线连接接地线。
今后建议采用铠装型总线电缆代替上述电缆。
--------※------------※-------------※---------------
通用型现场总线系列电缆
(专利号：2010 2 0559128.9)
特性阻抗为120Ω的双绞屏蔽电缆广泛用于RS485/422、CANBUS等总线，该系列电缆规格很多，请提供电缆的敷设环境、通信速率、最大无中继传输距离等参数，我们将依照具体情况推荐最适当的产品。
一般推荐如下：普通双绞屏蔽型电缆STP-120Ω（for RS485 & CAN）one pair 20 AWG ，电缆外径7.7mm左右，蓝色护套。
适用于室内、管道及一般工业环境。
使用时，屏蔽层一端接地！
普通双绞屏蔽型电缆STP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径8.2mm左右，灰色护套。
适用于室内、管道及一般工业环境。
使用时，屏蔽层一端接地！
铠装双绞屏蔽型电缆ASTP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径12.3mm左右，黑色护套。
可用于干扰严重、鼠害频繁以及有防雷、
防爆要求的场所。
使用时，建议铠装层两端接地，最内层屏蔽一端接地！
变频器、动力电缆、变压器、大功率电机等往往伴随着低频干扰，而这种干扰是用高导电率材料做屏蔽层的电缆无法解决的，包括原装的进口电缆。
只有用高导磁率材料（如钢带、钢丝）做的屏蔽层才能有效抑制低频干扰。
最常用的方法就是给电缆套上钢管或直接采用高导磁率材料制成的铠装型
电缆——ASTP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径
12.3mm左右。
可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。
使用时，建议铠装层两端接地，最内层屏蔽一端接地！
户外敷设电缆防雷很重要！雷电的等效干扰频率在100k左右，也属于低频干扰。
《GB50057-94建筑物防雷设计规范》第6.3.1条：......在需要保护的空间内，当采用屏蔽电缆时其屏蔽层应至少在两端并宜在防雷区交界处做等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
《GB 50217-2007电缆设计规范》也有类似的表述，参见下面的链接。
追问
我们这儿没有什么标准，又是钢铠又是铜屏蔽的控制电缆时第一次用，我个人认为：为了减小电气环流的话最好是一头接地即可！
回答
※
电缆屏蔽层接地常识
1. 电缆仅有单层屏蔽时，屏蔽层一端等电位接地。
2. 当电缆双层绝缘隔离屏蔽时，最外层屏蔽两端接地，内层屏蔽一端等电位接地。
3. 当电缆用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所时，宜采用铠
装双绞屏蔽型电缆——ASTP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径12.3mm左右。
使用时，铠装层两端接地，最内层屏蔽一端接地！
接地电阻不应大于4Ω！。
