电容式电压互感器试验内容及方法..
电容式电压互感器试验
电容式电压互感器试验作者：作者单位：日期：2005-3-7 14:11:17摘要：电容式电压互感器试验第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。
主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。
这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。
现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。
电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。
本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。
第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。
试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。
a) 环境温度，应在+5～+35 ℃范围内。
电容式电压互感器试验指导方案
电容式电压互感器试验指导方案一、试验目的二、试验原理三、试验内容1.静态特性试验：测量电容式电压互感器在额定电压下的零位漂移、过量负载误差、一次负载误差，并计算其准确度等级。
2.动态特性试验：测量电容式电压互感器在额定电压下的频率特性，包括相位角误差、频率响应误差等。
3.遮挡特性试验：通过对电容式电压互感器进行负载遮挡，测量遮挡前后的输出电压变化，并计算其准确度等级。
4.绝缘试验：对电容式电压互感器的绝缘电阻进行试验，以确保其绝缘性能满足要求。
5.抗温特性试验：测量电容式电压互感器在不同温度下的零位漂移、负载误差等变化情况，以验证其抗温性能。
四、试验仪器设备1.综合测试仪：用于对电容式电压互感器进行静态特性、动态特性和遮挡特性的测试。
2.绝缘电阻测试仪：用于对电容式电压互感器的绝缘电阻进行测试。
3.温度计：用于测量电容式电压互感器在试验过程中的温度。
四、试验步骤1.静态特性试验：a.使用综合测试仪对电容式电压互感器进行标定，确定其额定电压和额定负载。
b.将电容式电压互感器接入综合测试仪，按照标定值进行测试，测量零位漂移、过量负载误差和一次负载误差，并计算准确度等级。
2.动态特性试验：a.将电容式电压互感器接入综合测试仪，设置不同频率的信号，并测量相位角误差和频率响应误差。
3.遮挡特性试验：a.将电容式电压互感器接入综合测试仪，设置额定负载，测量输出电压。
b.在测量中遮挡一部分负载，再次测量输出电压，并计算遮挡后的输出电压变化。
4.绝缘试验：a.使用绝缘电阻测试仪对电容式电压互感器的绝缘电阻进行测试，确保其绝缘性能满足要求。
5.抗温特性试验：a.对电容式电压互感器进行静态特性试验，分别在不同温度下测量零位漂移和负载误差，并计算准确度等级。
五、试验结果分析根据试验数据，对电容式电压互感器进行分析和评估，判断其性能是否满足技术要求。
如发现性能偏差过大，可以进行调整和修复，再次进行试验。
六、试验安全措施1.在试验过程中，严禁触摸电容式电压互感器的高压部分，以免发生触电事故。
220KV电容式电压互感器试验方案

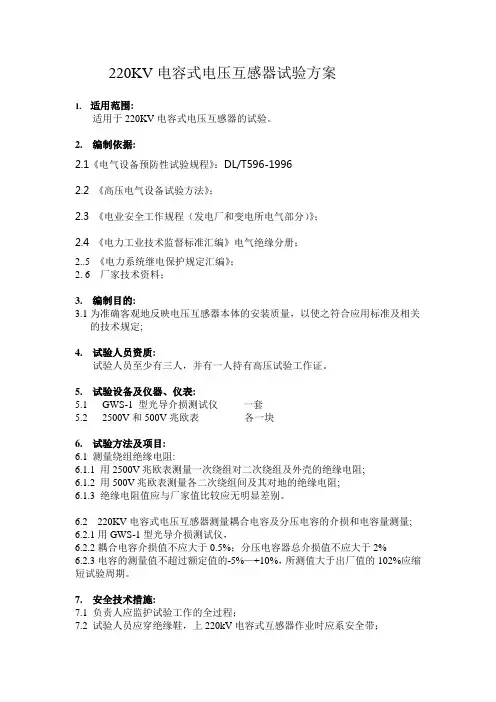

220KV电容式电压互感器试验方案1. 适用范围:适用于220KV电容式电压互感器的试验。
2. 编制依据:2.1《电气设备预防性试验规程》：DL/T596-19962.2 《高压电气设备试验方法》；2.3 《电业安全工作规程（发电厂和变电所电气部分）》；2.4 《电力工业技术监督标准汇编》电气绝缘分册；2..5 《电力系统继电保护规定汇编》；2. 6 厂家技术资料；3. 编制目的:3.1为准确客观地反映电压互感器本体的安装质量，以使之符合应用标准及相关的技术规定;4. 试验人员资质:试验人员至少有三人，并有一人持有高压试验工作证。
5. 试验设备及仪器、仪表:5.1 GWS-1 型光导介损测试仪一套5.2 2500V和500V兆欧表各一块6. 试验方法及项目:6.1 测量绕组绝缘电阻:6.1.1 用2500V兆欧表测量一次绕组对二次绕组及外壳的绝缘电阻;6.1.2 用500V兆欧表测量各二次绕组间及其对地的绝缘电阻;6.1.3 绝缘电阻值应与厂家值比较应无明显差别。
6.2 220KV电容式电压互感器测量耦合电容及分压电容的介损和电容量测量;6.2.1用GWS-1型光导介损测试仪，6.2.2耦合电容介损值不应大于0.5%；分压电容器总介损值不应大于2%6.2.3电容的测量值不超过额定值的-5%—+10%，所测值大于出厂值的102%应缩短试验周期。
7. 安全技术措施:7.1 负责人应监护试验工作的全过程；7.2 试验人员应穿绝缘鞋，上220kV电容式互感器作业时应系安全带；7.3 在进行试验时应挂安全网，并挂警示牌；7.4 高压试验时应密切注意设备本身及周围环境；当有闪络放电或电流突增的现象时，应马上停止试验，查明原因后再进行；7.5 在进行作业前必须经安全、技术措施交底;7.6 作业负责人应熟悉设备功能、产品结构特点等；7.7 现场作业环境应符合安全规定的要求，当无足够的安全措施时，可拒绝施工，但应立即向有关部门反映。
电容式电压互感器交流耐压试验方法
电容式电压互感器交流耐压试验方法一、概述电容式电压互感器是一种用于测量高压电网电压的装置，其主要由电容式电压变压器和信号传输装置组成。
在高压电网中，电容式电压互感器承受着较大的电压和电流，因此其耐压测试显得尤为重要。
本文将介绍电容式电压互感器的交流耐压测试方法。
二、测试原理交流耐压测试是指在交流电压作用下，测量被测设备能够承受的最高电压。
电容式电压互感器的交流耐压测试主要通过对电容器和绕组进行测试来确定其耐压能力。
测试过程中，需要根据标准规范，合理设置测试参数，确保测试结果的准确性和可靠性。
三、测试设备1.交流高压发生器：用于产生测试电压，可调节输出电压和频率。
2.示波器：用于观测被测设备的电压波形。
3.绝缘测试仪：用于测量被测设备的绝缘电阻。
4.剩余电压表：用于测量被测设备的剩余电压。
四、测试流程1.预备工作（1）检查测试设备和被测设备是否完好。
（2）调节交流高压发生器的输出电压和频率为测试要求的数值。
（3）连接被测设备和测试设备。
2.绝缘测量（1）使用绝缘测试仪对被测设备进行绝缘电阻测量，确保绝缘电阻满足要求。
3.穿透测试（1）将交流高压发生器连接到被测设备的绕组上，施加测试电压，根据标准规范设置持续时间。
（2）观测示波器上的电压波形，判断是否出现击穿现象，记录测试电压和击穿时间。
4.整体耐压测试（1）将交流高压发生器连接到被测设备的输入端，施加测试电压，根据标准规范设置持续时间。
（2）观测示波器上的电压波形，确认整体绝缘性能。
5.安全检查（1）关闭高压发生器，断开连接，进行安全检查，确保没有残余电压。
六、测试数据处理1.根据测试数据和标准规范，对测试结果进行评估，判断被测设备是否合格。
2.记录测试数据和测试过程，编制测试报告。
七、注意事项1.测试过程中要严格按照标准规范进行操作，确保测试结果的准确性和可靠性。
2.测试时要注意安全，确保人员和设备的安全。
3.测试后，对设备进行维护保养，及时清理测试设备和被测设备。
电容式电压互感器工作原理及试验方法分析
电容式电压互感器工作原理及试验方法分析作者：杨章俊来源：《科技创新与应用》2015年第31期摘要：在当前电力系统中，电容式电压互感器应用较为广泛。
电容式电压互感器也称为CVT，其绝缘强度较高，成本较低，而且可以在线路兼具藕合电容或是载波通讯等特点，电容式电压互器器在电力系统中进行应用，有效地提高了电力系统运行的安全性和准确性。
文中从电容式电压互感器的优点入手，对电容式电压互感器工作原理进行了分析，并进一步对电容式电压互感器的工作原理进行了具体的立柱。
关键词：电容式电压互感器；工作原理；试验方法前言随着电力系统电压等级的不断提升，电容式电压互感器的技术也越来越成熟。
相对于其他电压互感器来讲，电容式电压互感器不仅绝缘强度较高，而且其价格较低，可以有效地确保线路运行的安全性。
因此，当前电容式电压互感器应用越来越广泛。
1 电容式电压互感器的优点在当前高压及超高压电力系统产品中，电容式电压互感器应用较为广泛，这与电容式电压互感器自身所具有的独特性息息相关。
（1）在当前电力系统中，电容式电压互感器主要在35kV及以上的电力系统中进行应用，其不仅具有较高的耐电强度，而且绝缘裕度较大，能够有效地提高电力系统运行的可行性。
（2）电容式电压互感器采用的新型速饱和型阻尼器和非线性电抗线圈，在互感器运行过程中，阻尼器呈现开路的形态，当电压升高或是出现分频谐振时，电抗呈现出低阻性，能够有效地对铁磁谐振起到抑制作用，具有较好的阻尼效果。
（3）电容式电压互感器具有较好的顺应响应特性，当一次短路后，其二次剩余电压能够快速下降，在经断保护装置上具有非常好的适用性。
（4）利用电容式电压互感器可以将载波频率耦合到输电线上，可以在线路进行长途通信、测量及高频保护、遥控等等方面进行应用。
2 电容式电压互感器的工作原理电容式电压互感器主要由电容分压器（高压电容器C1和中压电容器C2）和电磁单元组成，其电气原理见图1。
2.1 电容分压器电容分压器主要组成部分为瓷套和若干耦合电容器，绝缘油存贮在瓷套内，为了确保油压力的稳定性，则需要利用钢制波纹管来保持不同环境的平衡性。
电容式电压互感器交流耐压试验方法
电容式电压互感器交流耐压试验方法电容式电压互感器是一种用来测量高压电网中电压的设备。
在实际使用中，电容式电压互感器需要经过严格的交流耐压试验来验证其安全可靠性。
本文将从交流耐压试验的目的、测试设备、测试方法以及测试注意事项等方面进行详细介绍。
一、交流耐压试验的目的交流耐压试验旨在验证电容式电压互感器在正常运行条件下，能够承受规定的交流电压，不发生击穿和绝缘击穿现象，并且保证其在高压电网中的安全可靠运行。
通过交流耐压试验可以发现电容式电压互感器在设计、制造和运输等过程中可能存在的缺陷，对设备质量进行检验，确保设备在使用中不会出现意外事故，保障电网的安全运行。
二、交流耐压试验的测试设备1.高压交流电源：用于提供规定的交流电压，一般为0.1Hz的正弦波交流电压。
2.变压器：用于将高压交流电源提供的电压调节到需要的测试电压。
3.耐压仪：用于测量电容式电压互感器在交流电压下的绝缘电阻值。
4.安全防护设备：包括绝缘手套、绝缘靴等，用于保护操作人员的人身安全。
5.其他辅助设备：如接地装置、连接线路等。
三、交流耐压试验的测试方法1.准备工作在进行交流耐压试验前，首先需要对测试设备进行检查和调试，确保测试设备正常运行。
同时，还需要对测试场地进行安全检查，保证测试操作员和周围的人员安全。
另外，还需要对电容式电压互感器进行外观检查，确保设备没有损坏或者渗漏现象。
只有在一切准备工作就绪后，才能进行交流耐压试验。
2.测试步骤（1）接地：将电容式电压互感器的金属外壳接地，以确保设备处于安全状态。
（2）连接电源：将高压交流电源与变压器相连，并确保连接线路没有泄漏和短路。
（3）调节电压：通过变压器将高压交流电源提供的电压调节到需要的测试电压，在测试过程中需要稳定输出。
（4）绝缘测试：用耐压仪对电容式电压互感器进行绝缘测试，测量设备在规定电压下的绝缘电阻值。
通常情况下，绝缘电阻值应该大于规定值，否则需要进行进一步检查。
（5）持续测试：在规定的测试时间内，持续对设备进行交流电压的施加，观察设备是否出现异常反应。
电容式电压互感器及其误差试验的方法
Ｃ ＶＴ的工 作 原 理 （ 图 １ 是 利用 串 联 电容 见 ） 分压 ， 高压 加在 整个 分压 器 上 ， 再从 分压 器 的元 件 上按 比例取 出高 电压 的 一部 分作为 输 出电压 。高 压 电容 Ｃ 和 中压 电容 Ｃ 。 ２串联 构 成 电容 分 压 器 ， 它将 系统 的高压 Ｕ。降为 某 一 中 间 电压 Ｕ： 由于 ， 在 设计 时 ， 使分 压 电容与 补偿 电抗 器符合 “ 串联谐 振 ” 件 ， 间变压器 的输 入 电压 Ｕ 条 中 仅 与 分压 电 容有关 ， 而 使 Ｕ。 Ｕ： 将 Ｕ： 到 中 间 变压 器 从 ， 加
量准确 度得 到解 决 后 ， 感 器 的准 确 度 就 成 为 计 互 量装 置一个 较 为重要 的误 差来 源 。对 于 电压 互感
器来讲 ， 由于 电容武 电压 互 感 器 （ Ｖ 的运 行 可 Ｃ Ｔ） 靠 性 、 缘可 靠性 高 于 电磁式 电压互 感器 ， 绝 除此之
外 还具 有误 差调 整方便 灵 活 ， 投切 空 载母线 、 在 空 载线路 等运行 操 作 时 能 够 有 效 消 除铁 磁 谐 振 ， 还
Ｔ的 一次 绕 组 上 ， 样 Ｃ 这 ＶＴ就 成 为输入 为 Ｕ ：的
电压 互 感 器 。通 过 中 间 变 压 器 将 电压 降 为 １ ０ ０／ Ｖ、０ 和 １０３Ｖ １ ０Ｖ ０ ／ ３种 电压输 出 ， 电压 测 为
可 以通ቤተ መጻሕፍቲ ባይዱ过 Ｃ ＶＴ进 行 载 波通 信等 优 点 ， Ｃ 使 ＶＴ广
收和预 防性 试 验 时 中 间 电压 结 点 接地 ， 行 时开 运 关打开 ， 验 时开关 闭合 。 试
220kV电容式电压互感器(CVT)不拆线试验方法
220kV电容式电压互感器（CVT）不拆线试验方法电容式电压互感器（CVT）与传统电磁式电压互感器（VT）相比其各种优点（以后将在另外板块进行介绍，这里就不在详细论述）因此得到了极大的普及。
对HZQC-H GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。
电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。
可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。
仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。
使用户在使用该仪器时感到更加方便、快捷、高效。
仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。
在对220kV线路电容式电压互感器进行试验时，由于互感器高度较高，高压引线又很粗，拆除高压引线时不但工作量巨大，而且对设备和试验人员的安全均构成一定程度的威胁。
本文向大家推荐一种不拆高压引线测量的方法，使用设备是济南泛华AI6000-F抗干扰介损测试仪（支持M方式）。
对图片中各标识说明：Cx：试品输入Cn：标准电容a：自激法用接线端x：自激法用接线端皆接地端HV：高压输出C11：上节电容C1:高压电容C2:低压电容N：电容分压器接地端（电容尾）XL：中间变压器接地端（变压器尾）1a，1n，2a，2n，da，dn为二次绕组引出线为了便与大家比较，先对传统试验方法进行汇总拆线测量上节电容方法如下图：红色高压输出线HV接上节电容高压，Cx试品输入线接上节电容法兰盘。
电容式电压互感器交流耐压试验方法
电容式电压互感器交流耐压试验方法电容式电压互感器是一种用于测量高压电网中电压的设备，其主要原理是通过电容耦合器来实现对电压信号的采集和测量。
在实际使用中，为了确保电容式电压互感器的正常运行，需要对其进行交流耐压试验，以验证其绝缘性能和安全可靠性。
本文将针对电容式电压互感器交流耐压试验方法进行详细介绍，包括测试前的准备工作、测试过程中的注意事项以及测试结果的判定标准。
一、测试前准备工作1.设备检查：首先需要检查测试所需的设备和仪器是否完好，包括耐压测试仪、电容式电压互感器、高压发生器等设备，确保其无损坏和漏电现象。
2.测试环境准备：耐压测试需要在专门的测试场所进行，保证测试设备和人员的安全。
测试场所应具备良好的通风条件，以防止发生意外事故。
此外，还需要确保测试场所的地面电气绝缘性良好，避免接地故障。
3.测试参数设置：根据电容式电压互感器的额定电压等级和耐压等级，合理设置测试参数，包括测试电压的大小、持续时间、测试间隔等。
4.保护措施准备：在进行耐压测试前，需要对测试人员和设备进行必要的安全保护措施，如戴绝缘手套、穿绝缘鞋、使用绝缘垫等。
二、测试过程中的注意事项1.接线方式：在进行耐压测试时，需要严格按照电容式电压互感器的接线要求进行接线，确保测试的准确性和安全性。
2.测试参数设置：在进行耐压测试前，需要根据电容式电压互感器的额定电压等级和耐压等级，合理设置测试参数，包括测试电压的大小、持续时间、测试间隔等。
3.测试过程管理：在进行耐压测试时，需要对测试过程进行严格管理，严禁超负荷测试，确保测试的安全可靠。
4.测试记录：对于耐压测试的过程和结果需要进行详细记录，包括测试的时间、测试的电压值、测试人员的签名等，以备后续查阅和分析。
三、测试结果的判定标准1.绝缘状况判定：在进行耐压测试后，需要对电容式电压互感器的绝缘状况进行判定，看是否存在漏电现象或者绝缘击穿现象。
2.测试结果分析：根据测试记录和测试结果，对电容式电压互感器的绝缘状况进行分析，判断其是否符合技术要求和安全标准。
电容式电压互感器工作原理及试验方法分析
电容式电压互感器工作原理及试验方法分析在当前电力系统中，电容式电压互感器应用较为广泛。
电容式电压互感器也称为CVT，其绝缘强度较高，成本较低，而且可以在线路兼具藕合电容或是载波通讯等特点，电容式电压互器器在电力系统中进行应用，有效地提高了电力系统运行的安全性和准确性。
文中从电容式电压互感器的优点入手，对电容式电压互感器工作原理进行了分析，并进一步对电容式电压互感器的工作原理进行了具体的立柱。
标签：电容式电压互感器；工作原理；试验方法前言随着电力系统电压等级的不断提升，电容式电压互感器的技术也越来越成熟。
相对于其他电压互感器来讲，电容式电压互感器不仅绝缘强度较高，而且其价格较低，可以有效地确保线路运行的安全性。
因此，当前电容式电压互感器应用越来越广泛。
1 电容式电压互感器的优点在当前高压及超高压电力系统产品中，电容式电压互感器应用较为广泛，这与电容式电压互感器自身所具有的独特性息息相关。
（1）在当前电力系统中，电容式电压互感器主要在35kV及以上的电力系统中进行应用，其不仅具有较高的耐电强度，而且绝缘裕度较大，能够有效地提高电力系统运行的可行性。
（2）电容式电压互感器采用的新型速饱和型阻尼器和非线性电抗线圈，在互感器运行过程中，阻尼器呈现开路的形态，当电压升高或是出现分频谐振时，电抗呈现出低阻性，能够有效地对铁磁谐振起到抑制作用，具有较好的阻尼效果。
（3）电容式电压互感器具有较好的顺应响应特性，当一次短路后，其二次剩余电压能够快速下降，在经断保护装置上具有非常好的适用性。
（4）利用电容式电压互感器可以将载波频率耦合到输电线上，可以在线路进行长途通信、测量及高频保护、遥控等等方面进行应用。
2 电容式电压互感器的工作原理电容式电压互感器主要由电容分压器（高压电容器C1和中压电容器C2）和电磁单元组成，其电气原理见图1。
2.1 电容分压器电容分压器主要组成部分为瓷套和若干耦合电容器，绝缘油存贮在瓷套内，为了确保油压力的稳定性，则需要利用钢制波纹管来保持不同环境的平衡性。
电容式电压互感器工作原理及试验方法分析
合到输 电线上， 可 以在线路进行长途通信 、 钡 ０ 量及高频保护 、 遥控等 验。 当前介损测试仪器可以在电容 和 ｔ ｇ ８ 值测量时使用。 在具体测量 等 方 面进 行应 用 。 之前 ， 需 要 断开 中压 端 子 与 中间 变 压 器和 低 压端 子与 接地 端 子 之 间 ２ 电容 式 电压 互 感器 的工作 原 理 的连接 ， 对 于已经引 出低压端子 Ｎ的情况 ， 则需要断开低 压端 子 Ｎ 电容 式 电压 互 感 器 主要 由电容 分 压 器 （ 高 压 电 容器 ｃ 和 中压 与 接 地端 子 之 间 的 连接 ， 利 用正 接 法 来 进 行测 量 ， 相 反 情 况 下 则 宜 采用 反 接 法进 行测 量 。 对 于在 载 波耦 合装 置 在 电容式 电压互 感 器 上 电容器 Ｃ ） 和 电磁 单元 组 成 ， 其 电气 原理 见 图 ｌ 。 ２ ． １电 容分 压 器 进行连接 的情况， 则必然将该装置与接地端子之 间的连接 片进行断 电容 分 压 器 主 要 组 开 ， 同 时还 要 与所 有二 次 绕组 进 行 短 接 ， 做好 接 地 ， 避 免 给介 损 测 量 成 部 分 为 瓷 套 和 若 干 耦 结果 带来 影 响 。 合 电容 器 ， 绝 缘 油存 贮 在 ３ ． ３ ． １直 接 法 测试 。通 常情 况 下 出厂 的 互感 器 都 是会 对 分 压 器 瓷套 内， 为了确保油压力 总电容的实测值进行标 明， 所以在现场试验时 ， 如果能对分压器总 霸 于 的稳 定 性 ， 则 需要 利 用 钢 电容和介损进行测量 ， 则可以对分压器的状态进行判断。在现场检 制 波 纹 管 来 保 持 不 同 环 试过程中 ， 可以在不解体的情况下利用直接法来对整体电容和介损 进行 测 量 。 境 的平 衡性 。 二 次 绕 组 的 电压 值 ３ ． ３ ． ２ 自激法 测 试 。 若 中压 端 子未 引 出 ， 用直 接 法就 无 法单 独 测 通 常 情 况 下 需 要 由 电 容 量 Ｃ 、 ｃ ： ， 这种 情 况下 只 能用 自激法 。自激 法 测试 是 从互 感 器二 次 绕 分 压 器 的 分 压 比来 进 行 组加 电压 ， 通 过 中间 变压 器 感应 到 电容 分压 器 上 。 由于 磁 通饱 和 的 计算 。 当电容 器 没有 并 联 原 因 ，电容 分 压器 上 的 电压 不 等 于二 次 绕组 电压 乘 以变 压 器 变 比 ， 羊 摇瓶 城 挫巍城精 阻抗 时 ， 利 用 电容分 压 器 而是 比这个 值 小得 多 。在 进 行 ｃ 。 测量时 ， 由于 ｃ 与 标 准 电容 ｃ 相 —— ＿ 。 —— 辐 静械臻 … … 镀蓝 高 压 端 子 与 低 压 端 子 之 串 联 ， 而ｃ 远小于 Ｃ ： ， 那 么 电压 主 要 降 在 标 准 电容 上 ， 所 以 ８端 子 图 １ 电气原 理 图 间 的 电压 与 中 间 电 压 进 上将有高 电压。由于出厂时 ６ 端子耐受的电压为 ４ ｋ Ｖ， 所 以所加电 行相除 ， 从 而 得 到 的 比值 即是 电 容 分压 器 的分 压 比 ， 当分 压 比 明确 压一 般 以 ２ ． ５ ｋ Ｖ 为宜 。测 量 Ｃ 时将 Ｃ 芯线 和 接 ８的芯 线互 换 就 可 后， 利用 系统 电压 与 其 分压 比进 行 相 除 ， 可 以 得 到 中压 端 子 上 的 电 以 了 。 需 要 注 意 的是 ， 进行 自激法 测 试要 从 剩余 电 压绕 组 加压 ， 其 主 压， 再 与 中间 变 压 器 的变 比进 行 相 除 ， 则 可 以得 到二 次 绕 组 的 电压 要原 因是 在 测 量 Ｃ 时， Ｃ 与 中 间变 压 器 的 电感 及 补 偿 抗 器 会 形 成 值。 谐 振 回路 ， 从 而会 出现 危 险 的 过 电压 ， 所 以测 试 时 一 定 要 接 上 阻 尼 电容分压器 当用作耦合 电容器与载波耦合装置相连时， 其功能 电 阻 ， 即从 剩余 电压绕 组 端子 上 加 压 。 与 高通 滤 波器 有 相似 之 处 ， 可 以确 保 载 波频 率 信 号在 输 电线 和载 波 ４结 束 语 设 备之 间进行 有 效 的传 输 。 随着 当前 电容 式 电压 互 感 器在 电力 系统 中应 用 的范 围越 来 越 ２ ， ２ 电磁 单元 广泛。 因此 ， 需 要加 大 对 电容 式 电压 互感 器 试验 方 法 的研 究力 度 ， 努 电磁 单元 主 要 由 中间变 压 器 、 补偿 电抗 器 及 阻尼 装 置 等部 件 组 力 提 测量 的精 确 度 ， 确 保 电 容式 电压 互 感 器运 行 的 可靠 性 ， 确 保 电 成， 中间 变压 器处 于 密封 油 箱 内 。 在 油箱 的顶部 会 充有 氮 气 ， 可 以有 力 系统 能 够安 全 、 稳定 的运行 。 参考 文献 效 地避 免 绝缘 系 统 与外 部 空气 进 行 接触 ， 同 时 当变 压器 油 受 热膨 胀 时， 氮 气 层能 够被 压 缩 ， 可 以起 到储 油 柜 的作 用 。 …唐铁英 ， 徐 建 文． 电容 式 电 压 互 感 器 潜伏 性 故 障发 现 及 原 因分 析 在 电容 分压 器 的 中压 和低 压 端 连接 中间 变压 器 的一 次绕 组 ， 同 【 Ｊ ］ ． 中 国 电力教 育 ， ２ ０ １ １ （ １ ８ ） ： １ ３ ０ — １ ３ １ 时将 低损 耗 的补 偿 电抗 器 串联 在 中压 端 子 和一 次绕 组 之 间 。 在额 定 ［ ２ 】 张红 莲． 一起 １ ｌ Ｏ ｋ Ｖ 电容 式 电压 互 感 器介 损 异 常的 原 因分析 ｆ Ｊ １ ． 城 频 率下 ， 电抗 器 电抗 值 与变 压 器 的漏 抗 值相 加 则 会 与 电容 分 压器 并 市建设 理 论研 究（ 电子版 ） ， ２ ０ １ ３ （ ３ ６ ） ． 联 电容 值 的 容抗 值 相 等 ，而且 这 三 者 之 间 能够 形
【实验】电容式电压互感器试验
电容式电压互感器试验一、电容式电压互感器概述CVT电容式电压互感器由电容分压器和电磁单元组成。
其设计和相互连接使电磁单元的二次电压实质上正比于一次电压，其相位差在连接方向正确时接近于零。
二、电容式电压互感器功能及结构介绍（见设备结构部分）电容式电压互感器外观、铭牌介绍.三、试验前准备工作：1、填写工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2、向工作班成员交待工作内容、人员分工、带电部位和现场安全措施，进行危险点告知，并履行确认手续后开工；3、准备试验用仪器、仪表、工具，所用仪器仪表良好，仪器、仪表、工具应在合格周期内；4、查阅被试设备的试验资料，分析设备状况，便于分析判断；5、检查试品外壳，应可靠接地，将被试设备放电，电容分压器高压端接地；6、拆除被试设备高压引线，“N”端、“X”端、二次绕组a、n、辅助绕组da、dn所有连接线，其他检修人员撤离现场；7、检查试品外观，清洁表面污垢；8、接取电源，先测量电源电压是否符合试验要求，电源线必须固定，防止突然断开，检查漏电保护装置是否灵敏动作；9、试验现场周围装设试验围栏，必要时派专人看守；10、抄录铭牌、记录天气情况和温、湿度、安装地点、试验日期。
四、试验的实施试验顺序、项目的简要说明1绝缘电阻：1.1测量目的以及范围：测量目的：有效地发现设备局部或整体受潮和脏污。
测量范围：35kV及以上电容式电压互感器。
1.2测量仪器的选择：最常用的仪表是兆欧表，兆欧表按电源型式分为发电机型和整流电源型；考虑电容式电压互感器低压端和二次绕组绕组还应进行交流耐压试验，兆欧表的电压选用2500V。
1.3绝缘电阻测量方法和内容:1.3.1分压电容器极间绝缘电阻；1.3.2低压端对地绝缘电阻；1.3.3中间变压器各二次绕组间及对外壳的绝缘电阻。
1.4分压电容器极间绝缘电阻的测量接线、操作1.4.1兆欧表上的接线端子“E”是接被试品的接地端的，为正极性;“L”是接被试品高压端的，为负极性;“G”是接屏蔽端的，为负极性。
电容型电压互感器试验导则
耦合电容器、电容型电压互感器试验指导书耦合电容器、电容型电压互感器试验指导书一、适用范围本指导书适用于OC、CVT的交接、过期、预防性试验。
二、电流互感器各类试验的项目、周期2.1电容型电压互感器交接试验项目2.1.1绕组绝缘、极间绝缘、末屏绝缘2.1.2绕组直流电阻2.1.3电容器电容量、介损2.1.4交流耐压、局部放电试验（500kVCVT）2.2电容型电压互感器过期、预防性试验项目2.2.1极间绝缘、末屏绝缘、中间变一次绕组绝缘2.2.2电容器电容量、介损三、标准3.1、绕组、极间和末屏绝缘：中间变压器一次绕组对二次绕组及地的绝缘电阻不应低于1000兆欧，二次绕组之间及对地应大于10兆欧，末屏绝缘电阻在交接时不应低于100兆欧，运行中不应低于10兆欧。
3.2、绕组直流电阻：与出厂值或初始值比较不应有明显差别。
3.3介损和电容量：运行中，油纸绝缘电容介损不应超过0.5%；膜纸绝缘介损交接时不应超过0.15%，若运行中超过0.15%而不到0.3%时，应缩短试验周期，若超过0.3%应更换；若电容值与出厂值或历史值的差别超过2%时，应缩短周期，若差别超过5%时应更换。
3.4交流耐压、局部放电试验：仅限于500kV设备。
四、试验程序及操作4.1试验程序：试验程序应应按照绝缘电阻、直流电阻、介损电容、局部放电、交流耐压进行；4.2各试验项目操作步骤：4.2.1绝缘电阻：绝缘电阻一般应包括中间变一次、二次绕组绝缘、电容极间绝缘、末屏绝缘。
在测试中间变一次绕组绝缘时，应将末屏、二次绕组接地，打开中间变X端子接地点，由X端进行测试，若X端对地无法解开可不进行该项目；在测量末屏绝缘时，将末屏接地点打开，期于端子按运行状态连接，进行测量；测量CVT二次绕组绝缘时，应由所测绕组处加压，而非被试侧绕组应接地，测量极间绝缘时，由被测极加压，临近极接地。
4.2.2直流电阻试验：测量中间变的一、二次直阻，若一次绕组与分压器在内部连接无法解开时可不进行试验。
电容式电压互感器现场校验仪试验操作方法
电容式电压互感器现场校验仪试验操作方法电容式电压互感器现场校验仪试验操作方法
1)根据被试电容式电压互感器的电容量的被试品，将调节调感电抗器气隙刻度尺，调到对应的标示，例如:被试品为110kV电容式电压互感器，电容量为0.02uF,将调感电抗器的气隙刻度尺对准0.02uF字样即可。
2)将1节调感电抗器放在地面上的托盘的卡槽内，并反复调节，确保电抗器平稳并不晃动。
3)将第2节调感电抗器叠放在第一节电抗器上托盘的卡槽内，并反复调节，确保电抗器平稳并不晃动。
4)用硅胶铜线将两节电抗器串联起来。
5)将调压控制箱输出接至励磁变压器的输入端，励磁变压器的输出高端接至下面一节调感电抗器的输入端，励磁变压器的输出低端可系统的所有的大地端联接在一起，将上面一节电抗器的输出端接至标准电压互感器的高压端，此时接好被试电压互感器的一次、二次回路，把便携式电压负载箱旋钮开关置于被试电压互感器的二次额定负荷相应的档位上。
6)将调压控制箱接上电源，将调压旋钮旋至最小，打开调压控制箱和校验仪、负载等电源开关，此时开关上的指示灯和校验仪的液晶屏同时有显示。
7)操作校验仪确认键，根据菜单提示进入电压互感器误差测试这一功能状态。
8)缓慢调节调压旋钮，依次测量被试电压互感器各规程点误差。
电容式电压互感器试验方法
CVT的工作过程：高电压经过由C1和C2串联组成的分压器降压，然后由谐振电抗器的电感L进行补偿，使加于中间变压器TT绕组上的电压等于CVT的空载电压，再经过TT二次绕组得到所需的二次电压。
CVT分为分立式CVT和整体式CVT。
分立式CVT的试验：可分为分压电容器和中间变压器两部分的独立试验。
分压电容测试电容量C，与介质损耗因素tg∮。
中间变压器测量一二次绕组的直流电阻。
不检查变比，因为TT的变比不等于CVT的高压对TT二次的变比。
检查引出线极性。
特别要注意的是TT的感应耐压和空载电流试验一定要在串联电抗器与TT分离的情况下才可以进行，否则烧毁与电抗器并联的限压器。
所以对于CVT我们一般不进行TT的感应耐压和空载电流试验。
这一点整体式CVT也一样。
整体式CVT的试验：
1．测电容：C1电容量单独测试。
C2由于结构限制不能单独测试的情况下，C2与C1一起测整体电容量。
预防性试验与前一次测试值比较，不超过1%。
2．测介质损耗tg∮：C1单独测试。
C2由于结构限制不能单独测试，且受中变压器TT的影响，C2与C1整体介损测试不准，一般情况下不测C2的介质损耗tg∮。
3．中间变压器TT的测试：整体式CVT的TT一次绕组只露出一个端头，所以一次绕组现场不作测试。
只测量二次绕组直流电阻既可。
电容式电压互感器试验方法案例说明
电容式电压互感器试验方法案例说明电容式电压互感器（CVT）是由电容分压器和电磁单元两部分组成，其兼顾电压互感器和耦合电容器两种设备功能，所以故障发生率也会相对较高。
由于设计水平、工艺水平、原材料和环境因素等的影响，CVT存在的隐患还是较多的。
近年来电容式电压互感器常见的故障主要有:分压电容故障、中间变压器故障。
为了提前发现CVT的缺陷，目前使用最多的试验方法就是介质损耗试验及变比试验。
具体试验方法以某站35kV电容式电压互感器进行说明：一、被试品被试品为35kV电容式电压互感器,一共三个分为A、B、C三相处于停电状态，现要对其进行介质损耗试验以及变比试验，现场图片如下图所示：二、试验仪器彩屏智能介质损耗测试仪，电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
三、自激法介损测试步骤1、首先将CVT做断电处理拆除高压引线，断电后再对互感器进行放电。
2、将CVT的二次端子箱的输出接线端子全部拆除（N,E之间断开），中间变压器的高压尾E端要接地。
3、再将二次端子的1n,2n,3n都接地（接地后测量更准确）。
5、接线完成检查无误后，打开仪器，选择CVT自激法测量，测试电压一般选择0.5kV 即可，最大不要超过2.5kV。
四、变比测试步骤1、首先将CVT做断电处理，其高压引线拆开断电之后最好再做一下放电处理。
2、将CVT的二次端子箱里的输出接线端子都拆开（1a1n,2a2n,3a3n,dadn），电容尾N 和高压尾E短接接地。
3、再将二次端子箱里面的2n，3ndn所有的n端都短接接地。
4、测试仪先接地，再将仪器的高压输出用红色的介损线接到CVT的高压端（高压引线端），然后将Cx端用一根黑色信号线接到CVT二次端子箱的1a,1n上，红色夹子夹1a，黑色夹子夹1n。
500kV电容式电压互感器介损试验及分析
500kV电容式电压互感器介损试验及分析摘要：随着电容式电压互感器（CVT）在电力系统中的广泛应用，其检测手段也有多种。
本文主要结合实际介绍了电容式电压互感器的电容量及介损测试的方法及要点，根据不同的实际情况，采用不同的接线方法，通过分析各种方法的特点，结合实际测试，得出一些结论，为电容式电压互感器介损测试提供参考。
关键词：电容式电压互感器；介损；测试1电容式电压互感器组成电容式电压互感器CVT主要由电容部分和电磁部分组成，电容部分由主电容器组（C1）和分压电容器（C2）构成电容分压器，电容器之间会有分压抽头引出以方便介损测量。
电磁部分由中间变压器（T1），补偿电抗器（L），阻尼器（R0），保护间隙（P）组成。
工作时，一次电压通过CVT中的电容分压器将一次高压将低到一定水平通过后面的中间变压器处理转变为可供二次设备保护，测量，计量用的小电压，这种内部结构从一次侧看CVT呈容性可有效避免如串级式电压互感器（电磁式互感器一次呈感性）与电源侧开关断口电容结构形成谐振回路防止了谐振过电压出现。
电容分压器（C2）的低压端（N）与地之间可接入载波耦合器（J）它的阻抗值在工频（50Hz）时极小可视为短路，N端在不作载波通讯时必须接地。
为补偿电容分压器（C2）的容性阻抗串入补偿电抗器（L）使CVT在工频下回路中电感和分压电容的等效电容处于谐振中从而减小CVT回路自身的阻抗提高了测量精度和带负荷的能力。
中间变压器（T1）工作在磁化特性线性段输出低电压供给保护与测量设备其低压端（Xt）在设备运行时与接地端短接并禁止开路，阻尼器（R0）起抑制铁磁谐振保护设备绝缘作用它并联在二次绕组（da，dn）中，该绕组提供零序保护电压额定输出100V也称剩余电压绕组用作高压输电线路某相出现单相接地时给保护器零序电压报警。
其余几个绕组可根据准确度分别使用‘0.2’级用作电能计量，‘0.5P’级用作测量及保护电压一用，‘3P’级用作继电保护电压二额，定输出电压都为‘100/√3’V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容式电压互感器试验内容及方法第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。
主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。
这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。
现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。
电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。
本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。
第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。
试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。
a) 环境温度，应在+5～+35 ℃范围内。
b) 试品温度与环境温度应无显著差异。
试品在不通电状态下在恒定的周围空气温度中放置了适当长的时间后，即认为与周围空气温度相同。
c) 试验场所不得有显著的交直流外来电磁场干扰。
d) 试验场所应有单独的工作接地可靠接地，应有适当的防护措施和安全措施。
e) 试品与接地体或邻近物体的距离一般应大于试品高压部分与接地部分最小空气距离的1.5倍。
试验所用的工频电压波形应符合GB／T 16927.1《高电压实验技术第一部分：一般试验要求》的规定，频率为（0.9～1.1）fn。
1.2试验用标准电容式电压互感器有三种用途即测量、保护和载波通讯，我们现使用的标准为GB/T 4703-2000《电容式电压互感器》，为IEC60187：1987等效采用版本，其中不包括耦合电容器和电容分压器部分，那末我们还需采用另外一个标准JB/T 8169-1999《耦合电容器和电容分压器标准》。
另外，现场试验中，用户针对电容式电压互感器有其相应的验收规范，例如SD301-88《交流500kV电器设备交接和预防性试验规程》、SD333-89《进口电流互感器和电容式电压互感器技术规范》、GB50150-91《电气安装工程和电气设备交接试验标准》，其中都有有关试验内容。
另外个企业也由企业标准，如西安西电电力电容器有限责任公司的企业标准为0KF.604.046-1999《电容式电压互感器通用技术条件》。
§2. 电容式电压互感器试验分类、项目及基本规则2．1 电容式电压互感器试验项目及分类电容式电压互感器从产品结构上分为电容分压器和电磁装置两部分，从试验项目上分为三部分，即电容分压器部分试验项目、电磁装置部分试验项目、电容式电压互感器整体部分试验项目。
而每一部分分为型式试验和出厂试验两部分，另外有用户的交接试验。
试验项目及分类见表1、表2。
表1 电容式电压互感器试验项目5 电磁单元的工频耐受电压试验（湿试）电磁单元部分6 电磁单元的温升试验电磁单元部分7 承受短路能力试验整体部分8 准确度试验整体部分图1极性检验表2 耦合电容器及电容分压器试验项目试验类别项号试验项目注出厂试验1 外观检验2 密封性试验3 工频下电容测量4 端子之间的工频或操作冲击试验5 低压端子对接地端子工频耐受电压试验6 测量损耗角正切值7 局部放电试验型式试验1 高频电容及等值串联电阻测量2 低压端子对地杂散电容及杂散电导测量3 操作冲击耐受电压试验（干试）4 工频交流电压或操作冲击电压试验（湿试）2.2 电容式电压互感器检验的基本规则检验项目分为出厂试验、型式试验、验收试验三部分，各部分检验的基本规则如下：a) 出厂试验出厂试验的目的在于检验制造中的缺陷和测定互感器的准确度，所以出厂试验由制造厂对需出厂的每一台互感器进行。
误差试验应在耐受电压试验之后进行，其余项目的次序可不作规定。
这里的耐受电压试验包括电容分压器、电磁单元各部件的工频耐压，保证误差试验时CVT完好。
b)型式试验型式试验的目的在于考核互感器的设计、材料和制造等方面是否满足试验标准及技术条件所规定的性能和运行要求。
进行型式试验的时间和周期新产品研制出来时应进行型式试验。
在生产过程中，当材料、工艺或产品结构等有所改变，且其改变有可能影响产品的性能时，应重新进行型式试验，此时允许只进行与这些改变有关的试验项目。
在正常生产中，型式试验应至少每五年进行一次。
有关要求和规定用来作型式试验的互感器应首先进行出厂试验。
出厂试验合格后，方可进行型式试验。
其出厂试验结果也应在型式试验报告中给出。
型式试验中的所有耐受电压试验的试验项目应在同一台互感器上进行。
c) 验收试验验收试验的目的验收试验主要是购买方在安装前进行的试验。
是为了检验互感器在运输中有否受到损伤，确保所安装的互感器是良好的。
有关要求和规定一次端子间的工频耐受电压试验值应不超过规定试验电压的75％。
准确度试验应在允许频率范围和额定电压下进行。
第三章电容式电压互感器基本试验内容综合两个国标的内容，电容式电压互感器的基本试验项目有以下十六条，具体内容如下：1) 外观检验试验目的检验互感器的外观性能。
检验互感器的金属件外露表面是否具有良好的防腐蚀性能，产品铭牌及端子标志是否符合图样要求。
试验方法目测，观察。
2)密封性试验试验目的检验互感器（包括电容分压器和电磁单元）各密封部位的密封性能。
试验方法电磁单元的密封性试验方法一般由制造厂规定，一般通过给试品充油压或给试品加温进行，具体要求和方法有制造厂提出。
3)绕组的极性检验试验目的检验互感器的极性是否正确，为后面的试验项目做好准备，防止误差试验时仪器故障。
标有大写体和小写体的同一字母的端子，在同一瞬间应具有同一极性，即所谓减极性。
试验方法a．电磁单元绕组的极性检验一般用直流法进行，如图1所示，用1.5V干电池的正极接在一次绕组的A 端，负极接在一次绕组的X端，直流毫安表的正极接在二次绕组的a端，负极接在二次绕组的n端,瞬间接通开关，电流表按顺时方向摆动为减极性。
4)耐受电压试验试验目的保证试品的绝缘性能，使试品在系统运行时能够承受来自系统的各种过电压的冲击。
互感器的高压端子和接地端子之间的绝缘应能承受如表3所列的耐受电压。
表3 绝缘耐受电压kV互感器额定一次电压额定短时工频耐受电压方均根值额定雷电冲击耐受电压峰值额定操作冲击耐受电压峰值35／80／95 1）185／200２）——66／140 325——160 350110／185／200 1）450／480２）——550220／360 850——395 950330／510 1175 950500／680 15501175 740 1675注：对同一额定电压给出两个绝缘水平者，在选用时应考虑到电网结构及过电压水平、过电压保护装置的配置及其性能、可接受的绝缘故障率等。
1）斜线下的数据为外绝缘的干耐受电压。
2）斜线下的数据仅用于内绝缘。
标准中规定了安装运行地区的海拔超过1000 m绝缘水平，若安装运行地区的海拔超过1000 m但不高于1000 m，则应按海拔高度来折算。
用标准规定的额定耐受电压乘以海拔校正系数Ka，Ka计算公式如式（1）。
(1)式中：H——安装地区的海拔高度，m。
试验方法：图2工频耐压试验（一）短时工频耐受电压试验如图2所示，相应的试验电压施加于高压端子与接地端子之间（低压端子与接地端子相连接）。
耐受时间1min。
试验前后可用电桥测量电容及介损，用于判断是否有元件击穿等故障发生。
短时工频耐受电压试验可分为干试与湿试，试验可分别对电容分压器和电磁单元进行。
对于电容分压器的试验，湿试不允许分节进行，干试可分节进行。
若分节进行试验，应按公式（2）来计算单节试验电压。
（2）对于电磁单元部分的试验，试验过程中应注意以下几个问题：①电磁单元中压回路的耐受电压水平按下式（3）计算，（3）式中：t—互感器高压端子和接地端子间的试验电压；、—分别为电容分压器的高压电容和中压电容；—电压分布不均匀系数，可取1.05。
②对于电磁单元的工频耐受电压试验，试验前把电磁单元与电容分压器分开。
当电磁单元的中压端子外露时，型式试验应在淋雨状态下进行。
试验分别对电磁单元的变压器、电抗器和铁磁谐振阻尼装置进行，试验时应注意将阻尼装置与变压器的连接线拆开。
电磁单元内若接有过电压保护用放电器件，在试验时也应将其连接线拆开。
③对变压器一次绕组进行试验时，试验电压值应为按式（3）计算。
试验电压可以直接用单独电源来供给，也可以由二次侧感应得到。
无论用哪一种方式得到试验电压，均应在高电压侧测量试验电压。
当电压升到试验电压值以后，历时间1 min，然后立即把电压降下来。
在试验过程中应注意：变压器的铁心、未接电源的二次绕组的一个端子和一次绕组的低电压端子以及油箱外壳均应接，而未接电源的绕组处于空载状态。
试验时，为避免铁心过度饱和，试验电压的频率可以增加到额定值以上。
如果频率超过额定值的两倍，试验时间可以减小到按式（4）计算之值，但不得短于15 s。
式中：t—用频率为t的电压来试验时所需经历的时间，单位s。
t—试验电压的频率。
在试验中有否损坏，可以用在试验前后测量变压器的空载电流和损耗的方法来检验。
①电抗器的耐受电压试验用单独电源来进行，历时1 min。
电抗器绕组的端子之间的绝缘水平及其保护器件的放电电压，应与在二次侧短路和开断等过程中电抗器上可能出现的最大过电压水平相适应。
具体数值由制造厂规定。
为避免铁心过度饱和，可以提高试验电压的频率，此时试验时间按上述规定适当缩短。
②)电磁单元中压回路的接地端子与地之间，二次绕组的端子（含附件）对地及其相互之间的绝缘应能承受工频3 kV（方均根值）的试验电压，历时1 min。
b)电容分压器的低压端子对地绝缘应能承受工频10 kV（方均根值）的试验电压，历时1 min，若低压端子不暴露在风雨中，则试验电压为4 kV（方均根值）（二）雷电冲击耐受电压试验雷电冲击耐受电压试验在互感器整体上进行，试验电压的波形为（1.2～5）／（40～60）s。
