三相异步电动机点动连动控制(胡乔生)

工艺要求
1、学会安装电器元件，要求布局合理规范。
2、会进行线路布线，要求布线合理、合乎要求
3、功能调试时，能按照电工规范进行操作
一、
定义
在电机控制系统中，因为工作需要，有时按下某一启动按钮，电机就旋转，当松开这个按钮时，电机就停转，这种控制方式称为点动控制。
若按下启动按钮，电机旋转，即使松开，电机也不停转，只有按下停止按钮时，电机才能停止，这种控制方式称为连动控制。
安丘市职业中专胡乔生
项目目标
1、掌握三相异步电动机点动、连动控制意义。
2、理解接触器自锁环节的作用。 3、掌握三相异步电动机的点动、连动控
制原理分析。 4、电气原理图识图。
技能目标
1、三相异步电动机点动、连动的安装与调试。
2、元器件安装和布线基本工艺。 3、掌握电气识图。 4、根据原理图到实物接线的接线原则。 5、能根据现象迅速判断故障点。
流入端
流入端
流出端流入端

流出端
流入出端
接线原则：
4.接控制电路时，从上到下先接内部元件最多的回路，再接其他回路
根据原理图接线：
主回路的接线同学们自己完成下面分析同学们在调试时由于接线错误易出现的故障现象
故障1：按点动按钮、电机不转故障2：按点动按钮、电机连动故障3：上电后电机立即转动
当松开启动按钮SB2后，接触器（或继电器）利用本身的辅助常开触点闭合使其线圈保持通电的作用，称为自锁。起自锁作用的触点称为自锁触点，此控制电路也称作接触器自锁控制电路。
图4-2-2控制电路还具有以下保护功能： 1、短路保护：
2、过载保护：
3、欠电压保护：
4、失压（零压）保护：

电气控制技术实验指导三相异步电动机点动与连续运行控制

实验一三相异步电动机点动与连续运行控制一、实验目的1、熟悉常用低压电器元件（接触器、热继电器和按钮等）的功能及使用方法。

2、掌握自锁作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

4、培养学生分析实际问题和解决实际问题的能力。

二、实验仪器设备三相异步电动机、接触器、热继电器、一组按钮。

电源、导线若干、万用表等。

三、实验内容三相异步电动机点动与连续运行控制四、实验步骤1、点动控制图1 点动控制主电路和控制电路（1）按图1连接点动控制的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行；停车：松开按钮SB →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；停止使用时：断开电源开关QS 。

2 、连续运行控制线路图2 连续运行主电路和控制电路（1）按图2连接连续运行控制电路的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB2 →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行，接触器KM 的辅助常开触头闭合-自锁，使接触器KM线圈保持得电→电动机M 连续运行；停车：按下按钮SB1 →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；保护环节：短路保护、过载保护、失压和欠压保护当电气控制系统中出现短路、过载或失压和欠压等故障现象，保护环节的电器动作，电动机M 停转。

停止使用时：断开电源开关QS 。

五、实验分析1．分析点动控制、连续运行控制电路的特点，比较二者区别。

2．分析电路中常见的故障现象，采取哪些保护措施？3．在实验过程中出现的异常现象，及解决措施。

实验二三相异步电动机正反转控制一、实验目的1、熟悉常用低压电器元件（按钮、接触器及热继电器）的功能及使用方法。

2、掌握自锁、互锁的作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

三相异步电动机点动与连续控制电路总结

三相异步电动机点动与连续控制电路总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相异步电动机点动与连续控制电路总结引言在工业领域，三相异步电动机广泛应用于各种机械设备中。

三相异步电动机点动控制电路原理

文章标题：深度剖析三相异步电动机点动控制电路原理在工业生产和设备控制领域，三相异步电动机是一种常见且重要的电机类型。

其点动控制电路原理作为其运行和控制的核心，具有重要的意义。

在本文中，将以三相异步电动机点动控制电路原理为主题，深入探讨其深度和广度，以帮助读者全面了解这一主题。

一、三相异步电动机简介在开始深入探讨点动控制电路原理之前，我们先简要介绍三相异步电动机。

三相异步电动机是一种常见的交流电动机，其结构简单，性能稳定，使用广泛。

它由定子和转子两部分组成，通过电磁感应原理实现电动机的运转。

在工业生产中，三相异步电动机通常用于驱动各种设备和机械装置。

二、点动控制的基本原理点动控制是指通过控制电动机在短暂时间内以较低速度连续启动和停止的一种控制方式。

其基本原理是通过改变电动机的接线方式和控制信号，使电动机在点动运行时能够实现所需的启动、减速和停止操作。

点动控制不仅可以保护设备和电动机本身，还可以提高生产效率和操作的灵活性。

三、三相异步电动机点动控制电路原理1. 电动机接线方式三相异步电动机的点动控制需要在电动机的接线方式上进行调整。

常见的接线方式包括星形接线和三角形接线，通过改变接线方式，可以实现电动机启动和运行时的不同转速。

2. 控制信号的输出点动控制电路通常通过控制信号的输出来实现电动机的启动、减速和停止。

控制信号通常来源于控制面板和外部的控制装置，通过控制器将信号传输到电动机的绕组中，实现电动机的控制。

4. 保护装置的应用在点动控制电路中，通常还会配备一些保护装置，用于监测电动机的运行状态和工作参数，保护电动机免受过载、短路和异常运行等不良影响。

五、个人观点和理解三相异步电动机点动控制电路原理作为电动机控制的重要组成部分，其稳定性和可靠性对整个生产系统的安全与效率有重要的影响。

在实际应用中，我们需要充分理解其原理和工作方式，结合具体的应用场景，合理设计和配置点动控制电路，以确保设备和电动机的稳定运行。

三相异步电动机启动控制原理及接线图

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路;所谓点动控制是指：按下按钮,电动机就得电运转；松开按钮,电动机就失电停转;典型的三相异步电动机的点动控制电气原理图如图3-1a所示;点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成;其中以转换开关QS作电源隔离开关,熔断器FU作短路保护,按钮SB控制接触器KM的线圈得电、失电,接触器KM的主触头控制电动机M的启动与停止;点动控制原理：当电动机需要点动时,先合上转换开关QS,此时电动机M尚未接通电源;按下启动按钮SB,接触器KM的线圈得电,带动接触器KM的三对主触头闭合,电动机M便接通电源启动运转;当电动机需要停转时,只要松开启动按钮SB,使接触器KM的线圈失电,带动接触器KM的三对主触头恢复断开,电动机M失电停转;在生产实际应用中,电动机的点动控制电路使用非常广泛,把启动按钮SB换成压力接点、限位节点、水位接点等,就可以实现各种各样的自动控制电路,控制小型电动机的自动运行;2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示,和点动控制的主电路大致相同,但在控制电路中又串接了一个停止按钮SB1,在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头;接触器自锁正转控制线路不但能使电动机连续运转,而且还有一个重要的特点,就是具有欠压和失压保护作用;它主要由按钮开关SB起停电动机使用、交流接触器KM用做接通和切断电动机的电源以及失压和欠压保护等、热继电器用做电动机的过载保护等组成;欠压保护：“欠压”是指线路电压低于电动机应加的额定电压;“欠压保护”是指当线路电压下降到某一数值时,电动机能自动脱离电源电压停转,避免电动机在欠压下运行的一种保护;因为当线路电压下降时,电动机的转矩随之减小,电动机的转速也随之降低,从而使电动机的工作电流增大,影响电动机的正常运行,电压下降严重时还会引起“堵转”即电动机接通电源但不转动的现象,以致损坏电动机;采用接触器自锁正转控制线路就可避免电动机欠压运行,这是因为当线路电压下降到一定值一般指低于额定电压85%以下时,接触器线圈两端的电压也同样下降到一定值,从而使接触器线圈磁通减弱,产生的电磁吸力减小;当电磁吸力减小到小于反作用弹簧的拉力时,动铁心被迫释放,带动主触头、自锁触头同时断开,自动切断主电路和控制电路,电动机失电停转,达到欠压保护的目的;失压保护：失压保护是指电动机在正常运行中,由于外界某中原因引起突然断电时,能自动切断电动机电源;当重新供电时,保证电动机不能自行启动,避免造成设备和人身伤亡事故;采用接触器自锁控制线路,由于接触器自锁触头和主触头在电源断电时已经断开,使控制电路和主电路都不能接通;所以在电源恢复供电时,电动机就不能自行启动运转,保证了人身和设备的安全;控制原理：当按下启动按钮SB2后,电源U1相通过热继电器FR动断接点、停止按钮SB1的动断接点、启动按钮SB2动合接点及交流接触器KM的线圈接通电源V1相,使交流接触器线圈带电而动作,其主触头闭合使电动机转动;同时,交流接触器KM的常开辅助触头短接了启动按钮SB2的动合接点,保持交流接触器线圈始终处于带电状态,这就是所谓的自锁自保;与启动按钮SB2并联起自锁作用的常开辅助触头称为自锁触头或自保触头;3.三相异步电动机的正反转控制三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示;线路中采用了两个接触器,即正转用的接触器KM1和反转用的接触器KM2,它们分别由正转按钮SB2和反转按钮SB3控制;这两个接触器的主触头所接通的电源相序不同,KM1按L1—L2—L3相序接线,KM2则对调了两相的相序;控制电路有两条,一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路;控制原理：当按下正转启动按钮SB2后,电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1,使正转接触器KM1带电而动作,其主触头闭合使电动机正向转动运行,并通过接触器KM1的常开辅助触头自保持运行;反转启动过程与上面相似,只是接触器KM2动作后,调换了两根电源线U、W相即改变电源相序,从而达到反转目的;互锁原理：接触器KM1和KM2的主触头决不允许同时闭合,否则造成两相电源短路事故;为了保证一个接触器得电动作时,另一个接触器不能得电动作,以避免电源的相间短路,就在正转控制电路中串接了反转接触器KM2的常闭辅助触头,而在反转控制电路中串接了正转接触器KM1的常闭辅助触头;当接触器KM1得电动作时,串在反转控制电路中的KM1的常闭触头分断,切断了反转控制电路,保证了KM1主触头闭合时,KM2的主触头不能闭合;同样,当接触器KM2得电动作时, KM2的常闭触头分断,切断了正转控制电路,可靠地避免了两相电源短路事故的发生;这种在一个接触器得电动作时,通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁或互锁;实现联锁作用的常闭触头称为联锁触头或互锁触头;4、三相异步电动机的Y—Δ起动控制1Y—Δ起动自动控制图3-5 三相异步电动机Y—Δ降压启动控制线路图三相异步电动机的Y—Δ起动自动控制如图3-5所示;主要元器件介绍：a.起动按钮SB2;手动按钮开关,可控制电动机的起动运行;b.停止按钮SB1;手动按钮开关,可控制电动机的停止运行;c.主交流接触器KM1;电动机主运行回路用接触器,起动时通过电动机起动电流,运行时通过正常运行的线电流;形连接的交流接触器KM3;用于电动机起动时作Y形连接的交流接触器,起动时通过Y形连接降压起动的线电流,起动结束后停止工作;e.Δ形连接的交流接触器KM2;用于电动机起动结束后恢复Δ形连接作正常运行的接触器,通过绕组正常运行的相电流;f.时间继电器KT;控制Y—Δ变换起动的起动过程时间电机起动时间,即电动机从起动开始到额定转速及运行正常后所需的时间;g.热继电器或电机保护器FR;热继电器主要设置有三相电动机的过负荷保护；电机保护器主要设置有三相电动机的过负荷保护、断相保护、短路保护和平横保护等;控制原理：三相异步电动机Y—Δ转换启动的控制原理大致如下：a.按下启动按钮SB2后,电源通过热继电器FR的动断接点、停止按钮SB1的动断接点、Δ形连接交流接触器KM2常闭辅助触头,接通时间继电器KT的线圈使其动作并延时开始;此时时间继电器KT虽已动作,接点应断开,但其延时接点是瞬间闭合延时断开的延时结束后断开,同时通过此KT延时接点去接通Y形连接的交流接触器KM3的线圈回路,则交流接触器KM3带电动作,其主触头去接通三相绕组,使电动机处于Y形连接的运行状态；KM3辅助常开触头闭合去接通主交流接触器KM1的线圈;b.主交流接触器KM1带电启动后,其辅助触头进行自保持功能自锁功能；而KM1的主触头闭合去接通三相交流电源,此时电动机启动过程开始;c.当时间继电器KT延时断开接点动断接点KT的时间达到或延时到电动机启动过程结束时间后,时间继电器KT接点随即断开;d.时间继电器KT接点断开后,则交流接触器KM3失电;KM3主触头切断电动机绕组的Y形连接回路；同时接触器KM3的常闭辅助触头闭合,去接通Δ形连接交流接触器KM2的线圈电源;e.当交流接触器KM2动作后,其主触头闭合,使电动机正常运行于Δ形连接状态；而KM2的常闭辅助触头断开使时间继电器KT线圈失电,并对交流接触器KM3联锁;电动机处于正常运行状态;f.启动过程结束后,电动机按Δ形连接正常运行;2Y—Δ起动手动控制图3-6 三相异步电动机Y—Δ降压启动接线图Y—Δ起动手动控制接线如图3-6所示;图中手动控制开关SA有两个位置,分别是电动机定子绕组星形和三角形连接;线路动作原理为：起动时,将开关SA置于“起动”位置,电动机定子绕组被接成星形降压起动,当电动机转速上升到一定值后,再将开关SA置于“运行”位置,使电动机定子绕组接成三角形,电动机全压运行;5. 三相异步电动机的自偶降压起动1电动机自耦降压启动自动控制接线图图3-7 电动机自耦降压起动接线图图3-7 是交流电动机自耦降压启动自动切换控制接线图,自动切换靠时间继电器完成,用时间继电器切换能可靠地完成由启动到运行的转换过程,不会造成启动时间的长短不一的情况,也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：a、合上空气开关QF接通三相电源;b、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁,其主触头闭合,将自耦变压器线圈接成星形,与此同时由于KM1辅助常开触点闭合,使得接触器KM2线圈通电吸合,KM2的主触头闭合由自耦变压器的低压低压抽头例如65％将三相电压的65％接入电动;c、KM1辅助常开触点闭合,使时间继电器KT线圈通电,并按已整定好的时间开始计时,当时间到达后,KT的延时常开触点闭合,使中间继电器KA线圈通电吸合并自锁;d、由于KA线圈通电,其常闭触点断开使KM1线圈断电,KM1常开触点全部释放,主触头断开,使自耦变压器线圈封星端打开；同时 KM2线圈断电,其主触头断开,切断自耦变压器电源;KA的常闭触点闭合,通过KM1已经复位的常闭触点,使KM3线圈得电吸合,KM3主触头接通电动机在全压下运行;e、KM1的常开触点断开也使时间继电器KT线圈断电,其延时闭合触点释放,也保证了在电动机启动任务完成后,使时间继电器KT可处于断电状态;f、欲停车时,可按SB1则控制回路全部断电,电动机切除电源而停转;g、电动机的过载保护由热继电器FR完成;2电动机自耦降压启动手动控制接线图3-8 电动机自耦降压起动接线图自耦变压器降压起动手动控制接线如图3—8所示,图中操作手柄有三个位置：“停止”、“起动”和“运行”;操作机构中设有机械连锁机构,它使得操作手柄未经“起动”位置就不可能扳到“运行”位置,保证了电动机必须先经过起动阶段以后才能投入运行;动作原理为：当操作手柄置于“停止”位置时,所有的动、静触点都断开,电动机定子绕组断电,停止转动;当操作手柄向上推至“起动”位置时,起动触点和中性触点同时闭合,电流经起动触点流入自耦变压器,再由自耦变压器的65%或85%抽头处输出到电动机的定子绕组,使定子绕组降压起动;随着起动的进行,当转子转速升高到接近额定转速附近时,可将操作手柄扳到“运行”位置,此时起动工作结束,电动机定子绕组得到电网额定电压,电动机全压运行;停止时须按下SB按钮,使失压脱扣器的线圈断电而造成衔铁释放,通过机械脱扣装置将运行触点断开,切断电源;同时也使手柄自动跳回到“停止”位置,为下一次起动作准备;自耦变压器备有65%和85%两挡电压抽头,出厂时接在65%抽头上,可根据电动机的负载情况选择不同的起动电压;自耦变压器只在起动过程中短时工作,在起动完毕后应从电源中切除;6. 三相绕线式异步电动机转子串电阻起动三相绕线式电动机转子串电阻启动接线如图3—9所示;3—9 三相绕线式电动机转子串电阻启动接线图主要元器件介绍一次部分从上到下依次a、电源;b、Q,隔离开关,一般按电机额定电流的—2倍选择;c、FU1,主保险,般按电机额定电流的倍选择,当Q采用空气开关等有过载、短路保护的开关时,不用;d、KM1,主接触器,一般按电机额定电流的2倍选择;e、热继电器,当Q采用空气开关等有过载、短路保护的开关时,不用;f、M、电动机,一般是大容量的电动机才采用转子串电阻启动7、等,启动电阻,组成限流电阻箱;g、KM2、KM3、KM4等,启动接触器常开触点.二次部分：从上到下依次a、FU2,二次保险5—10A；b、SB1,停止按钮；c、SB3,启动按扭；d、等,接触器线圈、常开或常闭触点；e、等,时间继电器的线圈、触点;f、接线端子排;7、三相异步电动机的软启动器图3—10软启动器外形图图3—11 软启动器主接线图软启动器的外型如图3—10所示,主接线如图3—11所示;软启动器的工作原理：控制其内部晶闸管的导通角,使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压,即为软起动,在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加;软起动结束,旁路接触器闭合,使软起动器退出运行,直至停车时,再次投入,这样即延长了软起动器的寿命,又使电网避免了谐波污染,还可减少软起动器中的晶闸管发热损耗;软启动器内部结构虽然复杂,但使用却十分方便,用户只需接入电源,接出输出,操作按钮即可;用软启动器运行时不工作的特点,还可以实现一台软启动器启动多台电动机;图3—12 软启动器的一拖二示意图工作原理1 启动过程：首先选择一台电动机在软启动器拖动下按所选定的启动方式逐渐提升输出电压,达到工频电压后,旁路接触器接通;然后,软启动器从该回路中切除,去启动下一台电机;2 停止过程：先启动软启动器与旁路接触器并联运行,然后切除旁路,最后软启动器按所选定的停车方式逐渐降低输出电压直到停止; 三台以上以此类推……8、变频器变频器具有调压、调频、稳压、调速等基本功能,应用了现代的科学技术,价格昂贵但性能良好,内部结构复杂但使用简单,所以不只是用于启动电动机,而是广泛的应用到各个领域,各种各样的功率、各种各样的外形、各种各样的体积、各种各样的用途等都有;随着技术的发展,成本的降低,变频器一定还会得到更广泛的应用;。

相异步电动机点动连动控制(胡乔生)

研究目的
研究相异步电动机点动连动控制的原理、实现方法及其在工业自动化领域的应用价值。
分析现有控制方式的优缺点，提出改进方案，提高相异步电动机的控制精度和稳定性。
02
CATALOGUE
相异步电动机基础
相异步电动机工作原理
总结词
相异步电动机的工作原理主要是基于磁场和电流的作用，通过磁场和电流的相互作用产生转矩，从而使电动机旋转。
点动控制的优缺点
优点
操作简单，接线方便，成本低。
缺点
不能实现连续运行，需要手动操作按钮开关。
04
CATALOGUE
连动控制
连动控制原理
连动控制是通过控制电路的切换，实现电动机连续运转的控制方式。
在连动控制中，当按下启动按钮时，控制电路中的接触器会接通电动机的主电源，使电动机连续运转。
胡乔生在点动连动控制方面的贡献
胡乔生在点动连动控制方面也有着重要的贡献。他深入研究了控制系统的设计和优化，提出了许多创新的控制策略和方法，提高了控制系统的稳定性和精度。
胡乔生还研究了控制系统的智能化和自动化，为现代控制技术的发展做出了重要贡献。他的研究成果在许多领域得到了广泛应用，如工业自动化、航空航天、智能交通等。
接触器用于接通或断开电动机的主电源。
连动控制的优缺点
优点
连动控制电路简单，操作方便，适用于需要连续运转的机械设备的控制。
缺点
连动控制没有点动功能，需要额外增加电路和控制元件来实现点动功能。
05
CATALOGUE
点动连动控制结合
点动连动控制的必要性
适应不同工作需求
点动控制适用于需要短时启动或调整位置的场合，而联动控制适用于需要连续运转的场合。结合两者可以更好地满足实际工作需求。

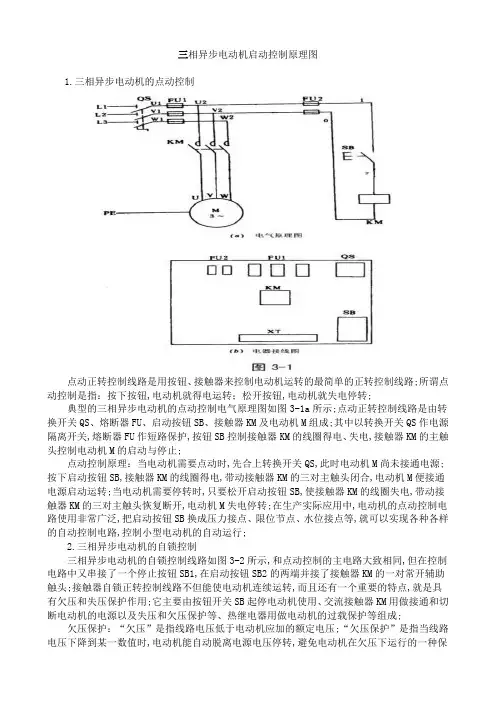

三相异步电动机启动控制原理及接线图

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

三相异步电动机的点动和自锁控制

三相异步电‎动机的点动‎和自锁控制‎一、实验目的1．进一步熟悉‎三相异步电‎动机、交流接触器‎、热继电器、按钮的结构‎、作用和接线‎。

2．培养电气线‎路安装接线‎并进行操作‎的能力。

3．加深理解点‎动和自锁控‎制的原理。

二、实验原理 1．点动控制点动控制是‎用按钮和接‎触器控制三‎相异步电动‎机的最简单‎的控制线路‎，其原理如图‎1所示。

线路的动作‎原理如下：合上电源开‎关Q S起动：按住按钮S ‎B （不松手）接触器KM‎线圈得电 KM 主触点‎闭合电动机M 接‎通三相交流‎电源，起动运转。

停止：松开按钮S ‎B 接触器KM ‎线圈失电 KM 主触点‎断开电动机M 脱‎离三相交流‎电源，自然停转。

2．具有过载保‎护的自锁控‎制电动机经过‎按钮起动后‎，要想在松开‎按钮后仍能‎连续运转，则必须在电‎路中加入“自锁”功能。

电动机在运‎转过程中，如果长期负‎载过大、频繁操作、或断相运行‎等都会引起‎电动机绕组‎过热，影响电动机‎的使用寿命‎，甚至会烧坏‎电动机。

因此，对电动机要‎采用过载保‎护，一般采用热‎继电器作为‎过载保护元‎件。

具有过载保‎护的自锁控‎制线路原理‎图如图2所‎示。

（1）自锁控制线路的动作‎原理如下：图1 点动控制线‎路图2 具有过载保‎护的自锁控‎制线路合上电源开‎关Q SKM辅助常‎开触点闭合‎自锁起动：按下SB2‎KM线圈得‎电KM主触点‎闭合电动机M运‎转松开起动按‎钮SB2，由于并在S‎B2两端的‎K M辅助常‎开触点闭合‎自锁，控制回路仍‎保持接通，KM线圈依‎然通电，电动机M不‎会停转。

KM辅助常‎开触点断开‎，解除自锁停止：按下SB1‎KM线圈失‎电KM主触点‎断开电动机M停‎转（2）过载保护线路动作原‎理如下：电动机在运‎行过程中由‎于过载或其‎它原因使负‎载电流超过‎额定值时，经过一定时‎间，串接在主回‎路中的热继‎电器的热元‎件因受热弯‎曲，使串在控制‎回路中的常‎闭触点断开‎，切断控制回‎路，接触器KM‎的线圈断电‎，其主触点断‎开，电动机M脱‎离电源停止‎转动，达到了过载‎保护的目的‎。

第二节三相异步电动机的点动、长动电气控制

图4-6 点动与长动控制电路
电动机的点动与长动控制电路
2. 工作原理
（1）需要点动时，只要按下按钮 SB3就断开了自锁回路，而后SB3动合触点闭合，接触器KM线圈得电，其主触点闭合，电动机通电旋转。松开按钮SB3，接触器KM线圈失电，其动合辅助触点和主触点均断开，电动机就停止转动。
（2）需要长动时，按下按钮 SB2，接触器 KM吸合并自锁，电动机连续旋转；按下按钮 SB1，电动机停止运转。
例题 4-1
分析：（1）由于自锁触点同时并接了起动按钮SB1和停止按钮SB2，使停止按钮SB2 失去作用。所以只能实现起动，不能完成电动机的停止控制。若要完成正转起动和停止控制，应把KM的自锁触点支路改为只与SB1并联。（2）主电路中虽串接了热继电器 FR的热元件，但在控制电路中未接热继电器的动断触点，这样即使电动机发生过载，热继电器动作也起不到保护作用，故还应在控制电路中串接一个热继电器FR的动断触点。
【课后作业】
教材“复习思考题”4-5。
（2）松开点动按钮SB，点动按钮SB在反力弹簧的作用下复位断开，接触器KM的线
圈失电，点动控制电路的动合主触点断开，图4-4
电动机M断电停止转动。
电动机点动控制电路
二、电动机的长动控制
如果要求电动机在起动后能连续地运行，这时采用点动控制电路就不合理了，因为操作人员的手始终不能离开点动按钮，否则，电动机立即断电停转。为克服这种现象，我们采用了另一种具有自锁环节的控制电路，即电动机的长动控制电路。最基本的电动机长动控制电路如图4-5所示。
（3）当电动机需要停车时，可以按下停止按钮SB1，使得接触器KM线圈失电，其动合主触点和自锁触点也都复位断开，电动机M断电停止运转。

三相异步电动机点动连动控制教案

三相异步电动机点动连动控制教案一、教学目标：1. 了解三相异步电动机的点动和连动控制原理。

2. 学会使用控制器、接触器、继电器等元器件进行点动和连动控制电路的设计。

3. 能够对三相异步电动机的点动连动控制电路进行安装、调试和维护。

二、教学内容：1. 三相异步电动机的点动控制原理及电路。

2. 三相异步电动机的连动控制原理及电路。

3. 点动连动控制电路的设计方法。

4. 点动连动控制电路的安装与调试。

5. 点动连动控制电路的维护与故障排除。

三、教学准备：1. 教学PPT。

2. 三相异步电动机及控制设备。

3. 控制器、接触器、继电器等元器件。

4. 电线、插座等连接器材。

四、教学过程：1. 讲解三相异步电动机的点动控制原理及电路。

2. 讲解三相异步电动机的连动控制原理及电路。

3. 示范点动连动控制电路的设计方法。

4. 学生分组进行点动连动控制电路的安装与调试。

5. 讲解点动连动控制电路的维护与故障排除方法。

五、教学评价：1. 学生能熟练掌握三相异步电动机的点动和连动控制原理。

2. 学生能独立完成点动连动控制电路的设计。

3. 学生能正确安装、调试和维护点动连动控制电路。

4. 学生能有效排除点动连动控制电路的故障。

六、教学方法：1. 采用讲授法，讲解三相异步电动机点动连动控制的基本原理和电路构成。

2. 采用演示法，展示点动连动控制电路的工作过程和操作方法。

3. 采用实践法，让学生动手操作，实际安装和调试点动连动控制电路。

4. 采用问题驱动法，引导学生思考和解决点动连动控制电路实际应用中可能遇到的问题。

七、教学步骤：1. 导入新课，回顾上一节课的内容，引出点动连动控制的概念。

2. 讲解三相异步电动机的点动控制原理，并通过示例电路图进行分析。

3. 讲解三相异步电动机的连动控制原理，并通过示例电路图进行分析。

4. 演示点动连动控制电路的工作过程，让学生理解其工作原理。

5. 分组讨论，让学生设计一个简单的点动连动控制电路，并进行实际操作。

三相异步电动机的点动连续控制

三相异步电动机是工业中常用的电动机之一，其具有结构简单，维护成本低，运行可靠等特点。

在实际工业生产中，对于三相异步电动机的精细控制是非常重要的，点动连续控制是其中的一种重要控制方式。

本文将从三相异步电动机的基本原理、点动连续控制的概念、应用场景和控制方法等方面进行详细介绍。

1. 三相异步电动机的基本原理三相异步电动机是利用交流电的三相电流产生旋转磁场，从而驱动电机转动。

其基本原理可以简述为：当三相电源施加到电动机的定子绕组上时，由于三相电流的相位差，产生一个旋转的磁场。

这个旋转的磁场会感应出转子导体中感应电动势，从而在转子中产生电流，根据洛伦兹力的作用，电机开始转动。

三相异步电动机具有结构简单、使用可靠、成本低等优点，因此在工业生产中得到广泛应用。

2. 点动连续控制的概念点动连续控制是对三相异步电动机进行精细控制的一种方式，它主要应用于需要电机进行间歇性工作的场合。

点动控制是指通过控制电机的启动、停止和正反转等动作，实现对电机的简单控制。

而连续控制则是指在点动控制的基础上，通过对电机的转速、转矩等参数进行精细调节，实现对电机动作的连续稳定控制。

点动连续控制不仅可以提高电机的工作效率，还可以延长电机的使用寿命，因此在实际工业应用中得到广泛运用。

3. 点动连续控制的应用场景点动连续控制主要应用于需要电机进行间歇性工作的场合，例如：起重设备、输送带、挖掘机、冲床等。

在这些设备中，电机需要根据工艺要求进行启停、正反转以及精细的转速和转矩控制。

通过点动连续控制，可以实现这些设备的灵活操作，提高生产效率，减少能耗，降低设备损耗，从而达到节能减排的目的。

点动连续控制在现代工业生产中具有重要意义。

4. 点动连续控制的方法点动连续控制的方法主要包括硬件控制和软件控制两种。

硬件控制是指通过对电机的电气结构进行改造，增加启动、停止、正反转等控制装置，同时配合传感器和执行器，实现对电机的精细控制。

软件控制则是指通过对电机控制系统的软件进行优化和调整，利用现代控制理论和方法，对电机进行精准的控制。

电机学第二版胡虔生编

-2-
第二章
变压器的基本作用原理及理论分析
p42:2-1
设有一台 500kVA、三相、 35000/400V 双绕组变压器，一、二次绕组均系星形连接，试求高压方面和低压方面的额定电流。解：
I1N I2N
SN 500 KVA 8.248 A 3U1N 3 35000V SN 500 KVA 721.7 A 3U 2 N 3 400V
(1) e N
-1-
设 t时刻平面与磁力线夹角为，则 cos cos t ，当 t 0时， cos 1则 cos cos t
e N d dB cos NS 200 202 dt dt dt 6.699 sin 104.72t sin 314t 20.096 cos 104.72t cos 314t d 0.8 sin 314t cos 100 t 3
p42:2-2
设有一台 16MVA；三相；110/11kv；Yd 连接的双绕组变压器（表示一次三相绕组接成星形、二次三相绕组接成三角形）。试求高、低压两侧的额定线电压、线电流和额定相电压、相电流。解：已知
S N S1N S 2 N 16 MVA U1N 110 KV , U 2 N 11KV

一次绕组导线截面积 S1

I 2 N
二次绕组导线截面积 S 2

p42:2-4
设有一 2kVA、50Hz、1100/110V、单相变压器，在高压侧测得下列数据：短路阻抗 Z k 30 ,短路电阻 rk 8 ；在额定电压下的空载电流的无功分量为 0.09A，有功分量为 0.01A。二次电压保持在额定值。接至二次的负载为 10 的电阻与 5 的感抗相串联。（1）试作出该变压器的近似等效电路，各种参数均用标幺值表示；（2）试求一次电压 U1 和一次电流 I1 。

三相异步电动机点动连动控制教案

三相异步电动机点动连动控制教案一、教学目标1. 理解三相异步电动机的点动和连动控制原理。

2. 学会点动和连动控制电路的接线方法。

3. 能够对点动和连动控制电路进行调试和故障排除。

二、教学内容1. 三相异步电动机的点动控制电路点动控制原理点动控制电路接线图点动控制电路的调试与故障排除2. 三相异步电动机的连动控制电路连动控制原理连动控制电路接线图连动控制电路的调试与故障排除三、教学方法1. 讲授法：讲解点动和连动控制原理，分析电路图。

2. 演示法：展示点动和连动控制电路的接线过程。

3. 实践操作法：学生动手搭建和调试点动和连动控制电路。

四、教学准备1. 教学材料：点动和连动控制电路图、接线diagram、调试指南。

2. 实验设备：三相异步电动机、接触器、继电器、按钮、开关、电线等。

五、教学过程1. 导入：简要介绍三相异步电动机的点动和连动控制的概念。

2. 讲解点动控制电路：讲解点动控制原理，分析点动控制电路的接线图。

3. 演示点动控制电路：展示点动控制电路的接线过程，解释各个组件的作用。

4. 学生动手实践：学生分组搭建和调试点动控制电路。

5. 讲解连动控制电路：讲解连动控制原理，分析连动控制电路的接线图。

6. 演示连动控制电路：展示连动控制电路的接线过程，解释各个组件的作用。

7. 学生动手实践：学生分组搭建和调试连动控制电路。

8. 调试与故障排除：引导学生如何对点动和连动控制电路进行调试和排除故障。

10. 拓展与提高：引导学生进一步学习其他电动机控制电路，提高控制电路的设计和应用能力。

六、教学评估1. 课堂互动：评估学生在课堂上的参与度和提问回答情况。

2. 实践操作：评估学生在动手搭建和调试点动和连动控制电路的过程中的操作技能和理解程度。

3. 课后作业：布置相关课后作业，评估学生对点动和连动控制电路的理解和应用能力。

七、教学反思在教学过程中，教师应不断反思教学方法和解题思路，针对学生的实际情况进行调整，以提高教学效果。

三相异步电动机点动与连续运行控制

⑦电动机分支电路接点标记采用三相文字代号后面加数字来表示，数字中的十位数表示电动机代号，个位数表示该支路接点的代号，从上到下按数值的大小顺序标记。如U11表示M1电动机的第一相的第一个接点代号，U12为第一相的第二个接点代号，以此类推。
⑧辅助电路中连接在一点上的所有导线具有同一电位而标注相同的线号，线圈、指示灯等以上线号标奇数，线圈、指示灯等以下电路线号标偶数。
⑤主电路标号由文字符号和数字组成。文字符号用标明主电路中元件或线路的主要特征，数字标号用以区别电路不同线段。
⑥三相交流电源引入线采用L1、L2、L3标记(分别对应以前的A、B、 C三相，即对应色标黄、绿、红)，中性线为N。电源开关之后的三相交流电源主电路分别按U、V、W顺序进行标记，接地端为PE。
3．电器元件布置图电器元件布置图表示了各种电器设备在机械设备和电气控制柜中的实际安装位置，以提供电器设备各个单元的布局和安装工作所需要数据的图样。在绘制电器元件布置图时应遵循以下几条原则：（1）体积大和较重的电器应该安装在控制柜的下方。（2）安装发热元件时，要注意控制柜内所有元件的温度升高的范围应保持在他们的允许极限内。对散热很大的元件，必须隔离安装，必要时可采用冷风。（3）为提高电子设备的抗干扰能力，弱电部分应该加屏蔽和隔离。
低压电器控制安装与调试
⑨原理图上尽可能减少线条和避免线条交叉。原理图中有直接连接的交叉导线连接点，用实心圆点表示；可拆接或测试点用空心圆点表示；无直接连接的交叉点则不画圆点。根据图面布置的需要，可以将标 1-3所示的图形符号逆时针旋转90°绘制。
⑩对非电气控制和人工操作的电气，必须在原理图上用相应的图形符号表示其操作方法及工作状态。对同一机构操作的所有触头，应用机械连杆表示其联动关系。各个触头的运动方向和状态，必须与操作件的动作方向和位置协调一致。对与电气控制有关的机、液、气等装置，应用符号绘制出简图，以表示关系。

三相异步电动机的点动控制电路VUW

过程自动化
时间继电器可以自动完成一系列预编程的动作顺序, 实现工艺流程的自动化控制。
故障保护
时间继电器可以检测电路故障并及时切断电源, 避免设备损坏和人员伤害。
限位开关的作用
保护设备
限位开关能够检测电动机运动的末端位置,防止其超越安全范围,从而保护电机及相关设备免受损坏。
安全停机
当电动机运行至限位位置时, 限位开关会自动切断电源,实现安全停机,避免意外伤害。
三相异步电动机的点动控制电路VUW
一种基于三相异步电动机的点动控制电路,其设计巧妙,能够精确控制电机的启动和停止。本篇将详细介绍该电路的原理和结构。
by
三相异步电动机的工作原理
三相异步电动机通过电磁感应原理工作。当给定三相交流电源时，电机定子绕组产生旋转磁场。这个旋转磁场在电动机转子中诱导出电流,根据法拉第电磁感应定律,转子将受到一个力矩,从而驱动电机旋转。电机的转速取决于电源频率和定子极对数,转速小于同步转速是异步运行的根本特点。
过载保护
热继电器可以监测电机电流的大小,在电机过载时及时切断电源,保护电机免受损坏。
失相保护
热继电器可以检测三相供电失去一相的情况,并切断电源,防止电机反转和过载损坏。
启动保护
热继电器能检测电机启动时的高电流, 防止电机启动时烧毁。
时间继电器的作用
延时控制
时间继电器可以在电路中设置固定的延时时间, 确保电机或设备按预定的时序顺序启动和停止。
时间继电器
用于控制电动机的运行时间,确保电动机停止运转的时间。
主断路器的作用
保护电路
主断路器能够及时切断异常电流,避免电路被烧毁或电动机损坏。
停止供电

【精品】三相异步电动机点动连动控制(胡乔生)

Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 Copyright 2004-2011 Aspose Pty Ltd.
接线原则：
2.流入流出原则
主回路或者控制回路按照电流从上向下、从左向右流入流出接线
流出端流入端流ห้องสมุดไป่ตู้ 端
流入端 Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 Copyright 2004-2011 Aspose Pty Ltd. 流入端流出端
流出端
接线原则：
4.接控制电路时，从上到下先接内部元件最多的回
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 Copyright 2004-2011 Aspose Pty Ltd.
安丘市职业中专
胡乔生
项目目标
1、掌握三相异步电动机点动、连动控制
意义。
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 2、理解接触器自锁环节的作用。 Copyright 2004-2011 Aspose Pty Ltd. 3、掌握三相异步电动机的点动、连动控
主回路的接线同学们自己完成
下面分析同学们在调试时由于接线错误易出现的故障现象
故障1：按点动按钮、电机不转
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 故障3：上电后电机立即转动 Copyright 2004-2011 Aspose Pty Ltd.
