汽车电路图

对多层多挡接线柱的开关，要按层、按挡位、按
接线柱逐级分析其各层各挡的功能。有的用电设备 受两个以上单挡开关（或继电器）的控制，有的受 两个以上多挡开关的控制，其工作状态比较复杂。 当开关接线柱较多时，首先抓住从电源来的一两个 接线柱，再逐个分析与其他各接线柱相连的用电设 备处于何种挡位，从而找出控制关系。 对于组合开关，实际线路是在一起的，而在电路图 中又按其功能画在各自的局部电路中，遇到这种情 况必须仔细研究识读。
汽车电路图识读

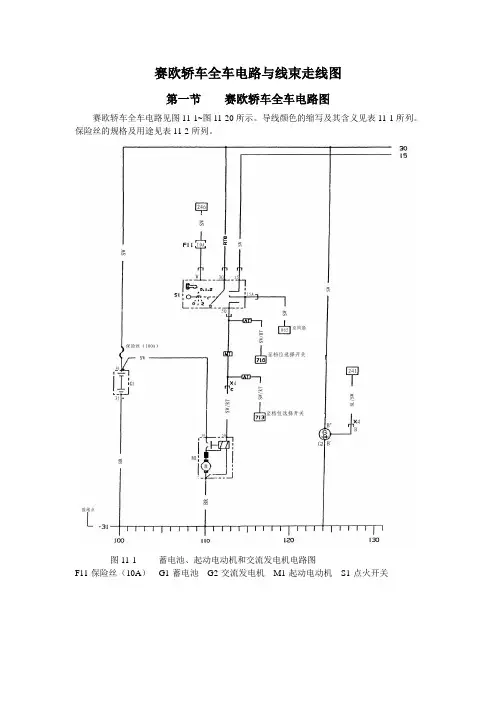

1. 横坐标式电路图。主要以德国大众车系为主，该模式的 电路图在最下端通过编号坐标来标注图中各线路的位置，各线
路纵向平行排列，每条线路对准下框线上的一个编号。图中一
般不允许横向交叉跨度较大的走线，横向连接的走线采用“断 x线代号法”表示，即线路断口处标注为与之相连的另一段线 路所在图中的位置编号。除大众车系外，奇瑞车系亦采用该方 式的电路图。
用带黑影的 “ 》”表示导 线与接线盒 的连接,圆圈 内“3B”为插 接器代号,数 字“3”表示 插接器位于3 号 接线盒,圆圈 外数字“6” 表示该导线 连接插接器 的6号 端子
用带黑影的 “ 》”表示导 线与继电器 盒的连接,圆 圈数字表示 继电器盒号 码圆圈外数 字表示表示 继电器端子
用字母或 字母加数 字表示电 器元件,通 常在该元 件旁注明 元件的中 文名称
日本丰田车系汽车电路图的特点
1、电路图中的电器气元件用文字标注
2、整车电路图各系统电路标示明确
3、线路接地点标示明确 4、元件连接端子标示清楚
用符号”＞＞” 表示导线与导 线之间的插接 器,外侧数字6 表示引脚,框内 字母数“EA4” 为插接器代号 插接器代号中 第一个字母表 示插接器的位 置: ① E指发动机 室 ②I为仪表盘 及周围区域 ③B为车身及 周围区域
电路的组成
一个完整电路包含以下部分
1、电源：汽车的电源有蓄电池、发电机
保险丝、电路断路器、易熔丝
2、保护装置：保护电路和用电设备不受额外电流的损害
3、控制器件：控制电路的闭合和断开，如：手动开关、 压力开关、温度开关、电子控制模块 4、用电设备：电流使用电设备做功或发光。灯泡、 电磁阀、电子控制器件 5、导线：将以上各种装置连接起来构成电路
实线框 表示完 整的零 部件
密封圈代号 P表示密封 圈数字101 表示密封圈 的位置
电路标注 表达该电路 导线的截面 积、颜色和 电路编号
线束插接器标注 左侧“Ｃ”表示插 接器Ｃ端子，右侧 “Ｃ１０１”表示 线束插接器， “１０１”表示插 接器的位置
控制器插接器标注 右侧“Ｃ 2 ”表示控制器上 的Ｃ１插接器，左侧数字 “ 61 ”表示Ｃ 2 插接器的 61号端子
5．牢记回路原则

任何一个完整的电路都是由电源、熔断器、开关、控制装置、用电 设备、导线等组成。电流流向必须从电源正极出发，经过熔断器、开关、 控制装置、导线等到达用电设备，再经过导线（或搭铁）回到电源负极， 才能构成回路。因此电路读图时，有三种思路：
思路一：沿着电路电流的流向，由电源正极出发，顺藤摸瓜查到用电设备，开关、 控制装置等，回到电源负极。 思路二：逆着电路电流的方向，由电源负极（搭铁）开始，经过用电设备、开关、 控制装置等回到电源正极。 思路三：从用电设备开始，依次查找其控制开关、连线、控制单元，到达电源正 极和搭铁（或电源负极）。 实际应用时，可视具体电路选择不同思路，但有一点值得注意：随着 电子控制技术在汽车上的广泛应用，大多数电气设备电路同时具有主回路 和控制回路，读图时要兼顾两回路。
实际情况相同，很方便查线，但读图不 方便，只适用汽车电器部件少、线路连 接简单的传统汽车（如东风EQ1090等）
二、汽车定位图 汽车定位图的特点
电路定位图用于指示各电器及导线的具体位置。 一般采用绘制的立体图或实物照片的形式，立 体感强、能直观、清晰地反映电器在车上的实 际位置，具有很高的实用价值。定位图在某些 车型中还有进一步细化分类： ⑴ 汽车电器定位图 ⑵ 汽车线束图 ⑶ 汽车线路连接器插脚图 ⑷ 汽车接线盒（含熔丝盒、继电器盒）平 面布置图
识别电路图的基本要领
1、牢记电气图形符号 汽车电路图是利用电气图形符号来表示其构成和工作原理的。因此，必
须牢记电路图形符号的含义，才能看懂电路原理图
。
2、熟记电路标记符号
为了便于绘制和识读汽车电器电路图，有些
电器装置或其接线柱等上面都赋予不同的标 志代号。
3、掌握各种开关在电路中的作用
电器元件代号 在电路图下可 以查到元件名 称
元件符号 参见电路 图符号说 明
线束内铰 接点代号 在电路图 下方可查 到该铰接 点位于哪 个骊束内 搭铁点代号 在电路图下 方可查到该 代号的搭铁 点在汽车上 的位置
内部连线 （细实线）
内部连线代号
电路代码， 用以标志 电路呼线 路定位
通用车系电路图读法
4、浏览全图，分割各个单元系统 熟记各局部电路之间的内在联系和相互关系



要读懂汽车电路图，首先必须掌握组成电路的各个电器元件的基本功能 和电器特性。在大概掌握全图的基本原理的基础上，再把一个个单元系 统电路分割开来，这样就容易抓住每一部分的主要功能及特性。 在框划各个系统时，一定要遵守回路原则，注意既不能漏掉各个系统中 的组件，也不能多框划其他系统的组件，一般规律是：各电器系统只有 电源和总开关是公共的，其他任何一个系统都应是一个完整的独立的电 器回路，即包括电源、开关（保险）、电器（或电子线路）、导线等。 从电源的正极经导线、开关、保险丝至电器后搭铁，最后回到电源负极。 从整车电路来讲，各局部电路除电源电路公用外，其他单元电路都是相 对独立的，但它们之间也存在着内在联系（如信号共享）。因此，识图 时，不但要熟悉各局部电路的组成、特点、工作过程和电流流经的路径， 还要了解各局部电路之间的联系和相互影响。这是迅速找出故障部位、 排除故障的必要条件。
与电子控制系统合理连接，再将每个系统按 一定顺序排列（系统包括：电源系统、启动 系统、点火系统、照明系统、仪表系统、电 子控制系统等）
四、汽车电路原理方框图
方框图的特点
方框图是把一个完整电路划分成若干部分，
各个部分用方框表示，每一方框再用文字或 符号说明功能，各方框之间用线条连接起来， 用以表明各部分的相互关系。不必画出元器 件和它们之间的具体连接情况。
2. 横纵坐标式电路图。该模式的电路图采用横纵坐标来确 定电器在电路图中的位置，如奔驰汽车采用了数字做横坐标， 字母做纵坐标给电路进行定位。
3.无标模块式电路图。采用此方式绘图的汽车公司较多，
如通用别克、本田、东风雪铁龙、富康、丰田、福特、宝马、 三菱等。但各公司的具体电路表达方式和图形符号各有不同， 读图时需参照相关电路图和图形符号列表进行。 4.米切尔电路图。现已成为中国地区汽车维修的一种主要 资料。
美国通用车系汽车电路图特点
1、电路图中标示有特殊的提示符号源自2、电路图中标有电源接通说明
3、电路图中有电路编号
电源接通 说明,框内 文字说明 框下保险 丝在什么 情况下接 通
静电 敏感 符号
虚线框 表示零 部件一 部分
接线盒插接 器连接标注 插接器代号 在右侧,插接 器端子号在 左侧
元件标注 用文字注 明元件的 名称及位 置

大众车系电路识读方法
德国大众车系汽车电路图的特点
1、整个电路突出中央接线盒为中心的特点
2、整个电路很少交叉转折,纵向排列。 3、统一了电源正极、电器搭铁方式和部位 4、所有连接器均采用了统一的代号和表达方式
↖
30号线:
常火线,不管 线路的开关 等配电设备 处于什么状 态,该导线均 带电
↖
图为广州 本田雅阁 喇叭控制 电路
元件标注 框内“ＴＣＣ” 注明开关的作 用，框外注明 元件的名称 线间插接器标注 左侧“Ｃ”表示插 接器Ｃ端子，右 侧“Ｃ１０１”表 示线束插接器， “１０１”表示 插接器的位置
同一插接器标注 用虚线表示４、 ４４、１插脚均 为插接器Ｃ１的 端子
控制器插接器标注 右倾”Ｃ１“表示控 制器上的Ｃ１插接器， 左侧数字“ ３０”表 示Ｃ１插接器的 ３０号端子
3、汽车线路连接器插脚图
汽车线路连 接器插脚图 确定 连接器内各导 线连接位置。 右图 ---电动后视镜连 接器插脚图。

⑷ 汽车接线盒（含熔丝盒、继电器盒）平面 布置图
汽车接线盒（含 熔丝盒、继电器 盒）平面布置图 确定熔 丝、继电器等具 体安装方位。

三、原理图
原理图的特点
用简明的图形符号按电路原理将每个别电器
符号中第一 个字母表示 搭铁点的位 置 ①E指发动 机室 ②I为仪表及 周围区域 ③B为车身 及周围区域
15号线:
接小容量 的火线,点 火开关闭 合时接通 电源带电
↖ X号线:
接大容量电 器火线,点火 开关处于点 火位置时, 通过中间继 电器闭合而 使该导线带 电
↖
31号线: 是搭铁线
↖
C线 : 是中央线 路板的内 部接线
继电器 位置编 号:说明 在继电 器板上 的2号位 置
←箭头表
示接下一页 电路图
继电器盒上继电器 的符号,在说明中可 以找到它的名称
继电器与继 电器板的连 接号,”2/30” 中的分子”2” 表示孔,分母 “30”表示继 电器的插脚
保险丝代 号”5S”,表 示在保险 盒第五号 位,额定电 流10A
表示线路的中 断点,方框内的 数字”61”表明 该导线与电路 代码61的导线 是同一条导线
线间连接器标注
搭铁点标注
铰接点标注
密封圈标
本田
在电路图中，线路部分都是以粗实线画出，集中在图的中 间部分。 每条导线上都有颜色，其颜色是指导线绝缘层的颜色，有 单色线和双色线，以英文缩写来表示。如果导线是双色的，则 以两种颜色英文缩写共同组成。 同一电气系统中颜色相同但不同的导线加用上角标以示区别， 如BLU² 与BLU³ 是不同的导线。 本田轿车的电路图导线并没有标出导线的截面积，只是根 据和导线相连接的熔断丝的通电电流的大小来判断导线的截面 积大小。
