测压接头
测压软管与测压接头
测压软管与测压接头本公司常年提供2mm、3mm、4mm通径测压管，原装进口，确保质量，另外公司还提供装备完好的压力测试盒，外形小巧，携带轻便。
测压接头内有自封阀，单独使用时由于弹簧的作用，自封阀关闭，当同带顶针的测量软管或测量接头相对接后就能将自封阀打开，用与高压或低压流体系统的取样和系统压力检测。
测压接头金属部分材料为碳钢或不锈钢，密封件为丁腈橡胶NBR（-25°C — +90°C），不锈钢接头配氟橡胶FPM（-20°C — +200°C）。
内置单向阀，无泄漏，性能稳定，质量可靠，产品广泛应用于各大工程机械、液压机械等。
德国Tecsis压力表、美国FRD压力表大批量供货，各种规格与型号任你选购，欢迎来电垂询。
测压软管简介：软管接头总成的公称通径为2-3mm，工作压力为40-64mpa，用于测试液压系统中各点的压力，亦能作为系统中传到流体介质的管道，具有结构合理、密封性可靠、使用方便等特点，并提供铰接式、快换式、锥面密封式等连接形式。
超高压快速接头的特点：材质：硬化钢镀锌，安全系数都在2倍以上；快接公、母都带有单向阀；最大工作压力：3000bar；有各种螺纹接口（1/4npt、1/4bsp、3/8bsp、3/8npt、1/2npt等）货号连接螺纹型号长度mm 直径mm 六角mm 工作压力mpap0350 1/4、3/8、1/2 p350 71.0 25.0 19 35p0700 1/4、3/8、1/2 p700 78.0 28.0 22 70p1000 1/4、3/8 pvvm3/8、1/4 880 340 24 100p1500 g1/4 内螺纹gc-116m 38.0 25.4 22 150gc-116f 61.3 28.0 24p2000 g1/4 内螺纹gv-125m 38.0 25.4 22 200gc-125f 64.3 30.0 24p3000 m16 ×1.5 内螺纹gc-135m 55.3 25.0 22 300gc-135f 64.0 30.0 22。

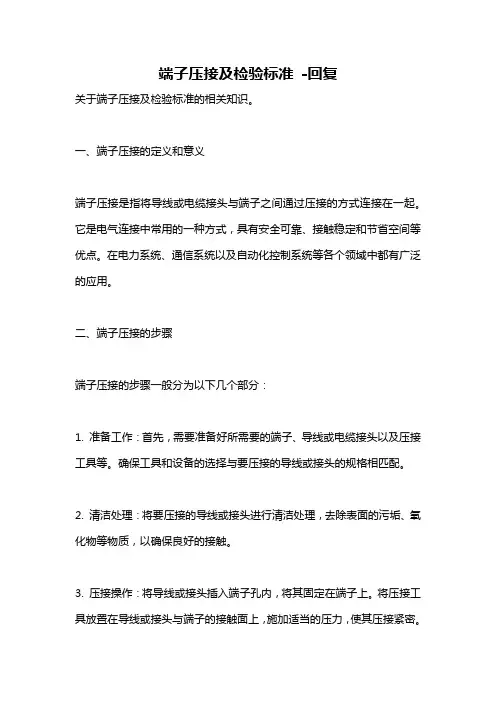

端子压接及检验标准 -回复
端子压接及检验标准-回复关于端子压接及检验标准的相关知识。
一、端子压接的定义和意义端子压接是指将导线或电缆接头与端子之间通过压接的方式连接在一起。
它是电气连接中常用的一种方式，具有安全可靠、接触稳定和节省空间等优点。
在电力系统、通信系统以及自动化控制系统等各个领域中都有广泛的应用。
二、端子压接的步骤端子压接的步骤一般分为以下几个部分：1. 准备工作：首先，需要准备好所需要的端子、导线或电缆接头以及压接工具等。
确保工具和设备的选择与要压接的导线或接头的规格相匹配。
2. 清洁处理：将要压接的导线或接头进行清洁处理，去除表面的污垢、氧化物等物质，以确保良好的接触。
3. 压接操作：将导线或接头插入端子孔内，将其固定在端子上。
将压接工具放置在导线或接头与端子的接触面上，施加适当的压力，使其压接紧密。
4. 检查验证：在完成压接后，进行检查验证，以确保压接牢固、稳定，没有断裂或松动等现象。
可使用测量仪器进行电阻、绝缘等性能测试。
三、端子压接的主要标准和要求进行端子压接时需要符合一些相关的标准和要求，主要包括以下几个方面：1. 规格和材料：需根据实际需要选择合适的端子规格和材料，并确保其符合国家或行业标准。
2. 压接工具：选用的压接工具应符合国家或行业标准，并经过校验，确保其精度和可靠性。
3. 压接力度：压接力度的要求是根据导线或接头的规格来确定的。
压接过程中需要施加足够的力度，以确保良好的接触和牢固性。
4. 压接质量：端子压接的质量主要体现在接触稳定、导通良好、无变形和松动等方面。
5. 检验标准：检验标准包括但不限于外观、电阻、绝缘、耐热等性能指标，需要根据具体的应用场景和需求来确定。
6. 标识与记录：对于合格的端子压接，需要进行标识和记录，方便后续的使用和维护。
四、端子压接注意事项在进行端子压接时需要注意以下几个事项：1. 要仔细阅读并遵守制造商提供的使用说明和操作指导。
2. 确保压接工具和设备的良好状态，及时进行检修和维护。
测压接头
一、简介本系列广泛应用于液压系统的压力检测，润滑、排气、压力系统中油液取样，个有结构先进，密封可靠，体积小，重量轻使用方便等特点。
二、技术参数标准依据ISO15171-2 08/2000工作压力63MPa(630 bar) (最高)爆破压力＞2520bar工作介质液压油和矿物油其它兼容介质：请垂询材质接头体：碳钢；盖帽；碳钢、塑胶密封件：NBR（丁睛橡胶）；不锈钢AISI 316：请垂询工作温度－30℃～+120℃丁睛橡胶密封；－20℃～+200℃氟橡胶密封；配胶帽：－30℃～+100℃表面处理镀黄锌（彩锌）(一）PT系列微型测压接头（不带排气）不带排气的测压接头订货型号原旧型号M1 M2 L I S 配置压软管接头型号备注remarkPT-1 PT-00 M10×1 M12×1.25 33 8 17 H1 PT-2 PT-00A1 M10×1 M16 42 8 19 H2 PT-3 PT-00A2/D1-3/M14×1.5 M14×1.5 M16 46 12 19 H2 PT-4 DI-3/M10×1 M10×1 M16 46 12 19 H2 PT-5 DI-3/M12×1.5 M12×1.5 M16 46 12 19 H2 PT-6 DI-3/M18×1.5 M18×1.5 M16 46 12 24 H2 PT-7 DI-3/G1/4 G1/4 M16 46 12 19 H2 PT-8 BZ(JB/ZQ4526-86) M12×1.5 M14×1.5 50 17 H3 PT-9 KF-1/M10×1 M10×1 M16×1.5 46 11.5 19 H4 PT-10 KF-1/M12×1.5 M12×1.5 M16×1.5 46 11.5 19 H4 PT-11 KF-1/M14×1.5 M14×1.5 M16×1.5 46 11.5 19 H4 PT-12 KF-1/M18×1.5 M18×1.5 M16×1.5 46 11.5 24 H4测压软管(一)简介HF系列微型高压软管接头总成(测压软管、测压装置）公称通径为3mm,最大工作压力64MPa，用于液压系统中，测试液压系统中各点压力和作为传导流体介质的管道，该软管接头总成与测压点接头配套使用，具有结构先进，密封可靠、扣压牢靠，体积小，重量轻，使用简便等特点，其连接形式有铰接式，快换式，锥面密封式等形式，本厂也可提供用户需要的其它连接形式。
HFH测压胶管总成和PT系列测压接头型号
(一)简介HF系列微型高压软管接头总成(测压软管、测压装置）公称通径为3mm,最大工作压力64MPa，用于液压系统中，测试液压系统中各点压力和作为传导流体介质的管道，该软管接头总成与测压点接头配套使用，具有结构先进，密封可靠、扣压牢靠，体积小，重量轻，使用简便等特点，其连接形式有铰接式，快换式，锥面密封式等形式，本厂也可提供用户需要的其它连接形式。
INTRODUCTIONHF hose assembly and PTadapter are designed for testing pressure in a hydraulic system,By installing the PT adapter in your system,you will save the use of expensive fixed gauges and reduce down time,Working pressure of 64MPa ensures extra long service life and reliability.（二）技术参数TECHNICAL DATA公称通径Normal diameter d 3.0mm 2.0mm 4.0mm软管通径Hose inside diameter d1 2.9mm 2.0mm 4.0mm软管外径Hose outer diameter d 6.0mm 5.0mm 8.0mm最大动态压力Max.dynamicpressure Pd40MPa(400bar) 47MPa(470bar) 35MPa(350bar)最大静态压力Max.quiesentpressure Ps63MPa(630bar) 63MPa(630bar) 60MPa(600bar)最小爆破压力Min.burst pressurePe160MPa(1600bar) 190MPa(1900bar) 150MPa(1500bar) 最小弯曲半径Min.bending radiusRmtn30mm 20mm 40mm重量Weight 23g/m 18g/m 47g/m管子材料material 聚铣胺（PA)增强编织层knitting 凯夫拉子、芳纶纤维工作压力/工作温度PN/Temperature range -40～+50℃：100%；＞80℃：86%；＞100℃：77%；＞120℃：60%适用温度Temperature range -40～+120℃寿命Life according DIN 20024安全系数Safty coefficient 静载荷时为2.5(static)；动载荷时为4(Dynamic) 化学性能Acid-resistant 耐酸性溶剂环境适用性Surrounding suitability 耐臭氧和紫外线无吸湿性Ozone-resistant,resistance to ultraviolet light and no moisture absorption适用介质Medium 矿物油、水一乙二醇，酒精，汽油，乳化液，磷酸脂（需要特殊订货）Mineral oil,Water-glycol,Alcohol,Gasoline,Water-oil emulsions,Phosphate ester(special order)（三）压力降曲线ELEMENT PRESURE DROP（△P）AGAINST FLOW CURVES在1米长，35cst粘度的矿物油的条件下测试（四）型号举例1、微型高压软管两端可任意选定接头的连接形式。
风机液压系统故障分析及处理方法
油源电磁阀卡涩问题检查和处理
1.动式液压站卡涩的现象 目前出现卡涩的电磁阀主要是偏航刹车块上的偏航2 位3 通电磁阀（9.1）和解 缆2 位2 通电磁阀（9.7）。出现这里故障时系统会出现压力低报警，手动打 不起压力或者打起的压力低于50bar。这一般有两种情况，一是当偏航2 位3 通电磁阀出现卡涩时，系统在偏航时能正常打压和保压，但是当停止偏航后 系统压力降到15bar 左右；二是当解缆2 位2 通电磁阀出现卡涩时，系统在偏 航是能正常打压和保压，但是当停止偏航后系统压力降到0bar。但要注意， 在系统截止阀7.1没有关紧的状况下系统也打不起压力，偏航时也打不起；但 是如果是偏航刹车块上的截止阀9.5 没有关紧，其故障的现象就与解缆电磁阀 的故障现象类似。这种情况在某些风场曾出现过，因此在出现系统压力低报 警或系统打不起压时要注意对故障现象的甄别。
风机液压系统故障分析及处理 方法
东汽风电事业部
液压系统常见故障分析及处理过程
液压系统油源漏油问题 油源的几个主要部位 1.供油滤芯处 2.手动截至阀处 3.测压接头处 4.阀块结合面处
液压系统常见故障分油源漏油问题的检查和处理方法
处理： 首先卸载系统压力，然后卸下测压接头，更换 新的O 形圈，再把紧。
油源漏油问题的检查和处理方法
4. 阀块结合面漏油 检查方法：
a. 首先用清洗剂对阀块表面进行清洁，并 用碎布擦净。 b. 用手动方式给系统打压，观察偏航刹车 块与主集成块之间是否有油液流出。轴刹 车块的检查方法与此相同。
油源漏油问题的检查和处理方法
油源电磁阀卡涩问题检查和处理
油源电磁阀卡涩问题检查和处理
2. 电磁阀的清理方法 根据当前调查和处理的得出的结论是铁屑有一 部份是来至于阀块内部，一部分是来至于偏航 刹车系统。就目前技术而言，比较切实可行的 办法是在出现故障时对电磁阀和阀块进行检查 和清理，取出异物使系统恢复正常。图2-1 是 偏航电磁阀和解缆电磁阀的结构示意图。检查 时首先要通过7.1截止阀卸载系统压力，然后 再通过9.5 截止阀卸载偏航压力；接着用手拧 开电磁阀上的帽子，再取下电磁阀线圈
测压接头
一、简介本系列广泛应用于液压系统得压力检测，润滑、排气、压力系统中油液取样,个有结构先进，密封可靠,体积小,重量轻使标准依据ISO１5１71－2 08/2000工作压力６３ＭPa(630 baｒ) (最高)爆破压力>２52０bar工作介质液压油与矿物油其它兼容介质:请垂询材质接头体:碳钢;盖帽;碳钢、塑胶ﻫ密封件:NBＲ（丁睛橡胶);不锈钢AIＳI 3１6:请垂询工作温度-3０℃～+12０℃丁睛橡胶密封;ﻫ-2０℃~＋2０0℃氟橡胶密封;ﻫ配胶帽：－３0℃～+１00℃表面处理镀黄锌（彩锌）不带排气得测压接头订货型号原旧型号M１M２L ＩS 配置压软管接ﻫ头型号备注ｒemarkPT-1 PT-00 M1０×１M12×1、25 3３8 17 H1 ＰT-2 PＴ-00A1 M１0×1 Ｍ1６42 8 19 Ｈ２ＰＴ-3ＰT-00A2/D1－3／M１4×1、5M14×1、5 M16 46 1２1９H2 ＰT-4 DI-3／M1０×1 M10×1 M1６46 １2 1９H２PT-5 DI-3/Ｍ1２×１、5 M12×1、5 M16 46 12 19 H２PT-6 ＤＩ－３／Ｍ18×1、5Ｍ18×１、５Ｍ１6 46 12 24 H2 PT-７DI－3/G1/４Ｇ１／4 Ｍ1６46 12 １9 H2 PT-8 BＺ(JB/ZＱ4526－８6）Ｍ１2×1、5M1４×1、5 5０17 Ｈ3 PT－9 KＦ-1/M10×１M10×1 M16×1、5 46 １1、5 １９H4 ＰT-10 KＦ-1/M1２×1、５M１2×1、5 Ｍ1６×1、5 ４6 11、５ 1９H4 PT-１1 KF-１／Ｍ14×1、5 M1４×1、5 M1６×1、5 46 11、5 19 H4M１８×1、PT－1２ＫF－1/M18×1、5M16×1、5 4６1１、5 24 Ｈ45测压软管(一)简介ﻫHF系列微型高压软管接头总成(测压软管、测压装置)公称通径为3mm,最大工作压力64MPa,用于液压系统中,测试液压系统中各点压力与作为传导流体介质得管道，该软管接头总成与测压点接头配套使用,具有结构先进，密封可靠、扣压牢靠,体积小,重量轻,使用简便等特点,其连接形式有铰接式，快换式，锥面密封式等形式,本厂也可提供用户需要得其它连接形式。
风电机组液压站规程
风电机组液压站规程1 简介MY1.5s发电机液压系统其主要功能是为高速联轴器制动器和偏航制动器提供液压力，它包括一个液压站，以及连接两个执行机构（高速联轴器制动器、偏航制动器）之间的液压管路。
本章只介绍液压站。
1.1 液压系统外观及参数：液压站技术参数：工作介质：介质必须采用“Esso Univis HVI 46”油箱容积：10L 泵出口流量: 1.6L/min电机功率；0.75KW 正常工作压力; 160bar左右电机频率: 50Hz 电机转速；1450RPM电机电压；400v1.2各部件作用说明液压站系统示意图见下面《液压原理图》液位计（序号20）上的视窗用于直接目测油箱里面液位高低的情况；液温发讯器（序号21）用于实时监制油量的高低，当油温度超过70℃C时候，开关点断开报警；空气滤清器（序号30）用于油与空气交换，旋开盖帽可用作系统加油口和油液取样口；压力表组件（序号290）可灵活测量各个测压点的压力值，其本身并不和任何油路相贯通；进油过滤器（序号110）当过滤器外部指示器颜色由绿色变为红色，应及时更换滤芯以保证系统的正常运行；单向阀（序号120）其开启压力为0.5bar，用于对工作介质流向控制；溢流阀（序号130）其设定值为190bar，用于保护系统的最高压力不超过190bar，作为安全阀使用；手动泵（序号270）在电机不正常启动的紧急情况下使用，其配套的手柄放置油箱后侧，使用时插入手柄前后拉动数次以提升系统压力后与蓄能器（序号150）共同保持系统压力在一段时间内的稳定。
压力传感器（序号160）由1个模拟量（4-20mA）和2个开关量组成，模拟量用于实时检测系统压力值，2个开关量其上限值设定为160bar，下限值设定为140bar；蓄能器（序号150）正常情况下通过把液压能转化成弹性势能储存起来，当系统瞬时需要大量或系统压力出现波动时候，释放之前所储存的能量，另外当泵因停电或损坏时可以做为紧急动力源，起到系统保压的功能；溢流阀（序号250）其整定压力值为200bar，出厂时候已经铅封，现场不必再另行调节；截止阀（序号260），此阀正常工作时候为全关状态，打开即系统卸荷；减压阀（序号180），此阀为二通型减压阀，出口压力设定值为95bar。
pt测压接头标准
PT（Pressure Test）测压接头是一种用于测量流体压力的仪器接头。
在我国，PT 测压接头标准主要参考以下几个方面：
1. 接口标准：PT 测压接头的接口尺寸、形状和连接方式应符合相关国家标准的要求。
常见的接口形式有螺纹接口（如PT1/2、PT1/4 等）、法兰接口等。
2. 材料：PT 测压接头的材料应具有较好的耐腐蚀性、耐磨性和力学性能。
常见材料有不锈钢、铜、铝合金等。
3. 结构：PT 测压接头的结构应便于拆卸、安装和维修，同时具有较高的密封性能。
4. 压力范围：PT 测压接头适用于不同压力范围的测量，如低压（0-1000kPa）、中压（1000-6000kPa）、高压（6000-100000kPa）等。
5. 精度等级：PT 测压接头的精度等级应符合相关国家标准的要求，如0.5 级、1 级、1.5 级等。
6. 校准和检验：PT 测压接头在出厂前应进行校准和检验，确保其测量性能和精度满足标准要求。
具体执行标准为：
- JB/T 9252-1999《压力表PT 接头》
- GB/T 1216-2005《铜及铜合金无缝管》
- GB/T 3091-2008《低压流体输送用镀锌焊接钢管》。
测压接头
的需求
MINIMESS®的质量和应用性能--测点已经经过上百万次 测试，然而，“让测试充满信心”还代表着我们的研 发水准。为了给客户提供更具创新性的产品，对自动 化和高强度的需求导致了接下来的发展。我们的目标 是避免用不同的传感器测量压力和温度。这样，我们 就想到用同一个测点。
20 MINIMESS®-节压装置和配件
21 MINIMESS®-DN2和DN4测压软管技术参数
23 MINIMESS®测压软管总成的安装建议
24
MINIMESS®-DN2 测压软管总成（适配1620,1615，1215和插入式系列测压接头）
带防泄漏保护的DN2测试软管
25
MINIMESS®-DN4 测压软管总成（适配1604系列测压接头）
丁腈橡胶NBR
DN2
63.0MPa
易切削钢1.0718 （Perbunan®）; 不锈钢1.4571 氟橡胶FKM(Viton
8
®)
防护帽螺纹 适配软管通径 最大工作压力
材质
密封材质 页码
M16X2
丁腈橡胶NBR
DN2
63.0MPa
易切削钢1.0718
（Perbunan®）; 氟橡胶FKM(Viton
12
®)
防护帽螺纹 适配软管通径 最大工作压力
材质
密封材质 页码
固定螺纹 12
DN2
63.0MPa
丁腈橡胶NBR
易切削钢1.0718 （Perbunan®）; 不锈钢1.4571 氟橡胶FKM(Viton
13
®)
防护帽螺纹 适配软管通径 最大工作压力
材质
密封材质 页码
丁腈橡胶NBR
HYDAC测压接头—测压软管
With metal cap 620.01.010.51 620.01.204.51 620.01.012.11 620.01.202.11 620.01.204.11 620.01.010.31 620.01.202.31 620.01.204.31 620.01.206.31 620.01.302.31 620.01.304.31 620.01.306.31 620.01.010.21 620.01.012.21 620.01.014.21 620.01.016.21 620.01.202.21 620.01.204.21 620.01.206.21 620.01.008.01 620.01.010.01 620.01.014.01 620.01.404.01 620.01.405.01 620.01.406.01 620.01.408.01 620.01.204.01 620.01.204.81
63 MPa
36 36 35,5
40 MPa 63 MPa
38 36 36
60 – – 20 35 – – 40 MPa 63 MPa 63 MPa 40 MPa
33 33 37 36 33 33
* M8x1 - Please do not use for new machinery design. ** Form E – ISO 6149-2.
Dimensions L Ch. mm mm 38 17 38 19 38 17 38 17 38 19 38 17 36 17 36 17 36 22 36 17 36 17 36 22 38 17 38 17 38 19 38 22 38 17 38 19 38 22 38 17 38 17 38 19 38 17 38 17 38 19 38 22 38 19 38 19
消火栓测压接头
消火栓测压接头HL-3HL—3消火栓系统试水检测装置消火栓系统试水检测装置是用于检测室内消火栓的静水压，出水压力，并校核水枪充实水柱的专用装置。
a.测量消火栓栓口的静水压和出水压。
现行国家规范中室内消火栓栓口的静水压力不应大开0.8Mpa；消火栓栓口的出压力不应大于0.5Mpa。
此外在《高层民用建筑设计防火规范GB50045—95》中还对高层建筑最不利点消火栓的静水压做了如下规定：建筑高度不超过100米时，高层建筑最不利点消火栓静压不应低于0.07Mpa建筑高度超过100米时，高层最不利点消火栓静水压力不应低于0.15Mpa。
b.校核水枪充实水柱。
对于建筑物内的消火栓水枪的充实水柱，一般不应小于7米，但甲、乙类厂房，超过六层的民用建筑，超过四层的厂房及库房内充实水柱不应小于10米；高层工业建筑，高架库房内，水枪充料水柱不应小于13米。
对于高层民用建筑，建筑高度不超过100米的高层建筑，消防水枪的充实水柱不应小于10米，建筑高层超过100米的高层建筑，充实水柱不应小于13米。
主要性能参数：a.型号HL—3型；b.公称通径：65mmc.公称压力：1.0 Mpa;d.压力表量程:0~1.6Mpa;e.压力表精度:1.5级.使用方法a.消火栓栓口静水压的测量(a)将HL—3试水检测装置连接到火栓栓口；(b)安装好压力表，并调整压力表检测位置使之竖直向上；(C)在HL—3度水装置出口处装上端盖；(d)缓慢打开消火栓阀门，压力表显示的什为消火栓栓口的静水压(Mpa)；(e)测量完成后，关闭消火栓阀门，旋松压力表，使SSZ—1试水检测装置内的水压泄掉，再取下端盖。
b.消火栓栓口出水压力的测量。
(a)将水带连接到消火栓栓口；(b)将水带接到HL—3试水检测装置的进口；(c)打开消火栓阀门放水此时不应压折水带，压力表显示的水压即为消火栓栓口的水压力。
c.通过HL—3试水检测装置校核水枪的实水柱可以采取以下的连接的方式：消火拴口→水带→HL—3试水检测装置打开消火栓阀门放水，此时水枪充实水柱与试水检测装置上的压力表的显示的栓口出水压力之对应关系见表1注意事项a.测量时，特别是在测量栓口静压时，开启阀门应缓慢，避免压力冲击造成检测装置损坏；b.静压测量完成后，折下端盖缓慢旋下端盖泄压；c.测量出口压力和充实水柱时，应注意水带不应有弯折；d. HL—3消火栓试水检测装置使用后，应将水擦净放回。
