静电接地线要求
防静电接地规范
防静电接地规范防静电接地规范是指在进行相关设备和工艺设备接地操作时,必须遵守的一系列规范和要求。
防静电接地的目的是为了保护设备和工作人员免受静电的干扰和危害,确保工作环境的安全和稳定。
一、静电的基本知识1.1 静电的产生:静电是由于物体失去或获得电子而形成的电荷不平衡状态。
造成静电的原因主要包括摩擦电、触摸电和电感电等。
1.2 静电的危害:静电可能引发火灾、爆炸、电击等安全事故,还可能对电子设备和工艺产生干扰和损害。
二、设备和设施的防静电接地2.1 设备接地要求:为了确保设备的安全可靠运行,设备本身需要进行接地。
接地点需要选择在设备的金属外壳上,并与地面保持良好接触。
2.2 设施接地要求:工厂或实验室的建筑物和设施也需要进行接地,以确保工作环境的静电平衡和安全稳定。
2.3 接地电阻的要求:设备和设施的接地电阻应该小于指定值,一般不应大于10欧姆。
可以通过使用良好的导电材料、增加接地导线的导电面积、增加接地导线的数量等方式来降低接地电阻。
三、人员的防静电措施3.1 穿戴防静电服装:在易产生静电的作业环境中,工作人员应该穿戴防静电服装。
防静电服装需要有良好的导电性能,并且将工作人员与地面有效接地。
3.2 静电放电装置的使用:在防静电服装穿戴后,需要使用专门的静电放电装置,将人体的静电放电到地面。
静电放电装置通常由金属导体和导电材料组成,简单易用。
3.3 静电消除器的设置:在特别需要防静电的场所,可以设置静电消除器,通过释放离子来中和空气中的静电,达到消除静电的效果。
四、设备和工艺的防静电措施4.1 设备的静电消除:对于易产生静电的设备,可以通过设置导电屏蔽、接地终端等方式来消除设备本身的静电。
4.2 地面的防静电处理:对于易产生静电的地面,可以进行防静电处理,如使用防静电涂料、铺设导电防静电地板等方式来保持地面的静电平衡。
4.3 工艺的防静电处理:在涉及到易产生静电的工艺中,应该采取相应的防静电措施,如保持环境湿度适宜、增加导电物质的使用、加强设备的维护保养等。
接地规范
接地相关规范一、接地是防静电中最基本的措施,主要是将设备或管道与金属导体与大地进行电气上的连接,使金属导体上的静电泄入大地,与大地接近同电位。
必须做到:1、在“接地连接”的各导体之间,接触应牢固可靠,确保电器通路的完好性;2、如接地连接系统有断裂点,在恢复前,应确保断裂点周围的环境内没有易燃、易爆物质;3、在对接地连接系统的维护工作中,应重点检查螺栓紧固接点,及时更换腐蚀的垫片;4、静电接地系统的电阻值应符合规程的规定,每组专设的静电接地体,其接地电阻值一般情况小于100欧姆;5、每年应对各固定设备接地电阻进行一次测量,并建立测量数据档案,如果有的设备电阻值不符合规定,立即检修;6、在可能产生静电的场合,移动设备(工具)的接地线装拆工作应该做到:(1)在操作或移动之前,将接地线装设好;(2)当操作完了,必须经过规定的静置时间,方可拆除接地线;7、如对设备、管道等进行局部检修,会造成有关物体静电连接回路断路时,应事先做好临时接地,检修后应及时复原,并重新测定接地电阻值。
二、下列场所或情况必须做静电接地:1、易燃、易爆危险场所;2、生产装置上所带的静电会危害生产或使人体遭受静电电击时;三、接地连线必须依照下述方法:1、接地连接的支、干线与接地体等处,应采用焊接法或用螺栓紧固法相连接;2、在设备或管道的金属体一定位置上设有专用的连接端板,在“端板”与接地支线之间,加挠性跨线用螺栓紧固法连接;3、对移动式设备及工具类可应用鳄式夹钳、专用连接夹头等与接地支、干线相连接;4、接地对象不是金属时,应在接地物上装设紧密结合的金属体再进行接地,其接触面积应大于20cm2;四、设备、管道上的静电接地连接点位置的选择:1、不受外力损伤;2、便于检查维修;3、便于与接地干线相连;4、不妨碍操作;5、不易形成和积聚爆炸、腐蚀等混合物的地方;五、静电接地干线和接地线的要求:1、设备、管道的静电接地线不得利用电气设备专用的零线;2、在同一标高平面内的静电接地干线,一般应作环状布置。

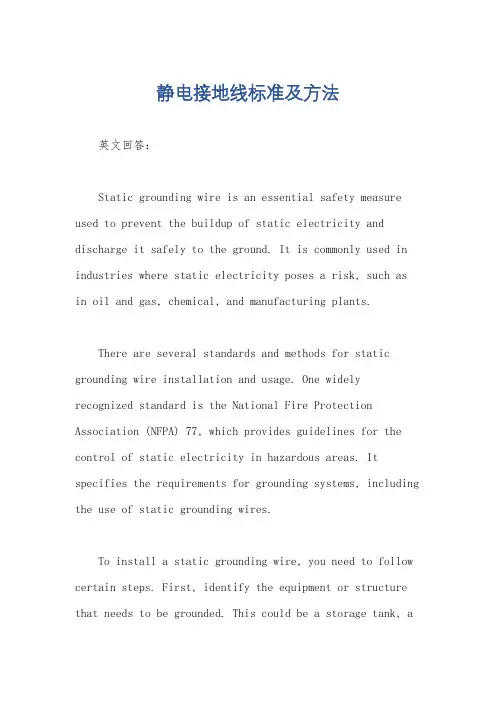

静电接地线标准及方法
静电接地线标准及方法英文回答:Static grounding wire is an essential safety measure used to prevent the buildup of static electricity and discharge it safely to the ground. It is commonly used in industries where static electricity poses a risk, such as in oil and gas, chemical, and manufacturing plants.There are several standards and methods for static grounding wire installation and usage. One widely recognized standard is the National Fire Protection Association (NFPA) 77, which provides guidelines for the control of static electricity in hazardous areas. It specifies the requirements for grounding systems, including the use of static grounding wires.To install a static grounding wire, you need to follow certain steps. First, identify the equipment or structure that needs to be grounded. This could be a storage tank, avehicle, or a piece of machinery. Next, select the appropriate grounding wire based on the conductivity requirements and the specific application. The wire should be made of a conductive material, such as copper or aluminum, and should have a low resistance to ensure efficient grounding.Once you have the grounding wire, you need to connectit to the equipment or structure that needs to be grounded. This can be done by attaching one end of the wire to a designated grounding point on the equipment, such as a metal lug or a grounding clamp. The other end of the wire should be securely connected to a grounding electrode, such as a metal rod driven into the ground. It is important to ensure a low-resistance connection between the wire and the grounding point to ensure effective grounding.In addition to proper installation, it is important to regularly inspect and maintain the static grounding wire to ensure its effectiveness. This includes checking for any damage or corrosion, ensuring proper connections, and verifying the resistance of the wire using a groundingresistance meter. Regular maintenance helps to identify any issues and address them promptly to prevent potentialsafety hazards.Static grounding wire is crucial for preventing static electricity-related accidents, such as sparks or explosions. For example, in a flammable gas storage facility, static electricity can be generated when transferring ordispensing fuel. Without a static grounding wire, the accumulated static charge can ignite the flammable gas, leading to a catastrophic explosion. By properly installing and maintaining a static grounding wire, the risk of such accidents can be significantly reduced.中文回答:静电接地线是一种重要的安全措施,用于防止静电积聚并安全地将其释放到地面。

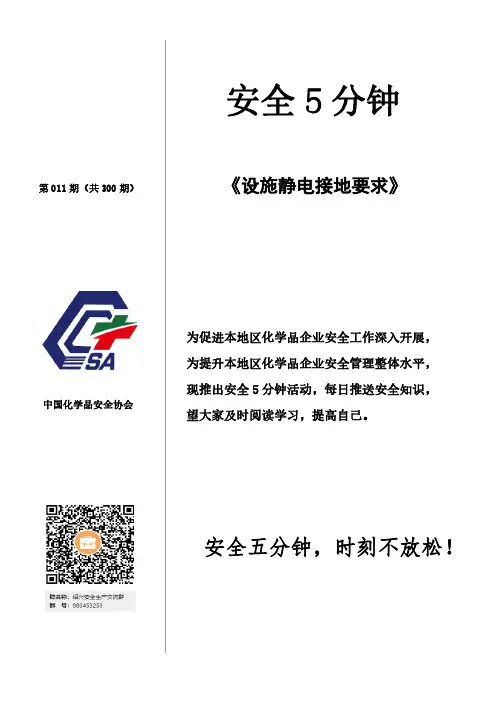

011-安全5分钟-- 设施静电接地的要求
为促进本地区化学品企业安全工作深入开展, 为提升本地区化学品企业安全管理整体水平, 现推出安全5分钟活动,每日推送安全知识, 望大家及时阅读学习,提高自己。
中国化学品安全协会安全五分钟,时刻不放松!安全5分钟 《设施静电接地要求》 第011期(共300期)安全5分钟--设施静电接地要求一、《化工企业静电接地设计规程》(HG/T 20675-1990)3.4.4各种装载易燃、易爆物品的容器,如桶、瓶等,应放置在导电的地坪上,导电地坪应无绝缘油垢,并与接地线相连。
带轮子的小车,其轮子应采用有导电性能的材质制作。
计量用的台秤、地衡等应用连接线与接地干线相连接。
小型容器应采用电池夹子、跨接线与接地干线相连接。
3.4.5 皮带输送机的皮带应尽量选用导电性的材质。
当皮带是绝缘性时,皮带的接头不应使用金属材料。
皮带罩必须接地,且固定牢固,不得与皮带有碰刮的现象。
二、《石油化工静电接地设计规范》(SH/T 3097-2017)4.1.1在生产加工、储运过程中,设备、管道、操作工具及人体等,有可能产生和积聚静电而造成静电危害时,应采取静电接地措施。
5.1.1 固定设备(塔、容器、机泵、换热器、过滤器等)的外壳,应进行静电接地。
覆土设备一般可不做静电接地。
三、《石油库设计规范》(GB 50074-2014 )14.3.8 甲、乙和丙 A类液体的汽车罐车或灌桶设施,应设置与罐车或桶跨接的防静电接地装置。
14.3.9 易燃和可燃液体装卸码头,应设与船舶跨接的防静电接地装置。
四、《石油化工企业设计防火规范》(GB 50160-2008)9.3.1对爆炸火灾危险场所内可能产生静电危险的设备和管道,均应采取接地措施。
9.3.2在聚烯烃树脂处理系统、输送系统和料仓区应设置静电接地系统,不得出现不接地的孤立导体。
9.3.5汽车罐车、铁路罐车和装卸栈台应设静电专用接地线。
五、《锅炉房设计规范》(GB 50041-2008)15.2.17气体和液体燃料管道应有静电接地装置。

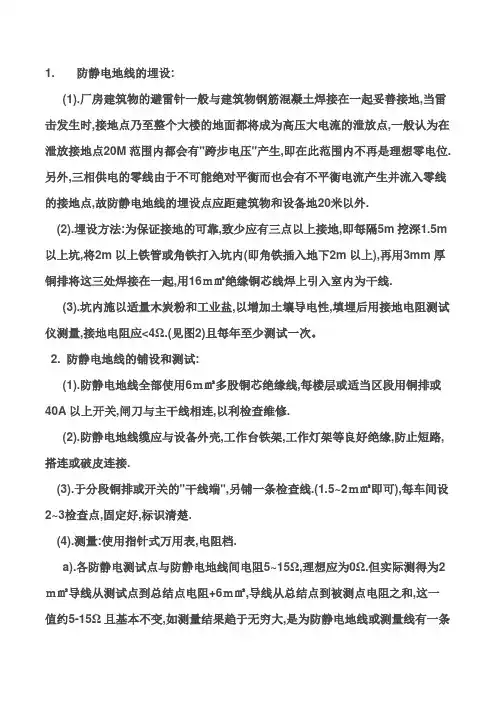

防静电接地方法
1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m 以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16m㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6m㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2m㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2m㎡导线从测试点到总结点电阻+6m㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最标准的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,外表电阻108~1010Ω.防静电橡胶的黑色面电阻较小,外表电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
GB 50235静电接地
GB 50235-97《工业金属管道施工及验收规范》第6.12.1条有静电接地要求的管道,各段间有导电良好。
当每一对法兰或螺纹接头间电阻值大于0.03Ω时,应有导线跨接。
第6.12.2条管道系统的对地电阻值超过100Ω时,应设两处接地引线。
接地引线宜采用焊接形式。
SH3501-2002《石油化工有毒可燃介质施工及验收规范》:第6.2.13条有静电接地要求的管道,各段间有导电良好。
当每一对法兰或螺纹接头间电阻值大于0.03Ω时,应有导线跨接。
第6.2.16条有静电接地要求的不锈钢管道,导线跨接或接地引线应采用不锈钢板过渡,不得与不锈钢管直接连接。
SH3097-2000《石油化工静电接地设计规范》:第4.3.1条管道在进出装置区(含生产车间厂房)处、分岔处应进行接地。
长距离无分支管道应每隔100米接地一次。
第4.3.2条平行管道净距小于100mm时,应每隔20米加跨接线。
当管道交叉且净距小于100mm时,应加跨接线。
第4.3.3条当金属法兰采用金属螺栓或卡子紧固时,一般可不必另装静电连接线,但应保证至少有两个螺栓或卡子间具有良好的导电接触面。
HG 20225-95《化工金属管道施工及验收规范》第6.11.1条~第6.11.5条同GB 50235-97《工业金属管道施工及验收规范》接地线-安全的生命线在电工学中,将电气部分的任何部分与在大地之间作良好的电气连接称为接地。
接地是电气防火安全技术的重要内容。
在工业生产和日常生活中为保证电力系统设备和人身安全,需要采取各种各样的接地措施,如防雷接地、防静电接地、保护接地和工作接地等。
接地是保证设备正常工作、防止角正触电伤亡和火灾爆炸事故发生的一种既简单又有效的方法。
家用电器如空调、洗衣机、微波炉等电源插头大多是三芯的,分别应接上火线、零线及接地线。
对于在正常情况下使用的家电而言,接地线似乎是多余的,但忽略了这根线又是十分危险的,如果电器内部的电线出现绝缘层破损导致漏电,而发现或救护不及时就会发生事故。
防静电接地方法
1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m 以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16m㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6m㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2m㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2m㎡导线从测试点到总结点电阻+6m㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且根本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最标准的防静电地板是类似防静电橡胶的复合构造,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,外表电阻108~1010Ω.防静电橡胶的黑色面电阻较小,外表电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套那么起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
esd接地标准
esd接地标准一、防静电地线的埋设1. 防静电地线应埋设在10M以外,以确保接地的可靠性和稳定性。
2. 在3-5m的范围内,挖深0.5m以上的坑,以确保地线的埋设深度。
3. 将2m以上铜包钢垂直接地极打入坑内,以增加接地效果。
4. 在垂直接地极之间加入降阻模块,以降低接地电阻。
5. 用70㎡绞线将这三处焊接在一起,以形成可靠的接地线。
6. 用16m㎡绝缘铜芯线焊上引入室内为干线,以确保室内设备的接地。
7. 坑内施以适量降阻剂,以增加土壤导电性。
8. 填埋后用接地电阻测试仪测量,接地电阻应小于4Ω,以确保接地的有效性。
9. 每年至少测试一次,以确保接地的持续性和稳定性。
二、防静电接地的设备要求1. 所有需要接地的设备,包括电子设备、机械设备、管道等,都应进行防静电接地。
2. 设备的外壳和内部金属部件应通过专用接地线连接到防静电接地端子排。
3. 接地线应使用专用的、低阻抗的导线,以确保良好的电气连接。
4. 对于大型设备,应使用多个接地端子排,以确保接地的稳定性和可靠性。
三、防静电接地的操作要求1. 在操作电子设备时,应先将其接地端子连接到防静电接地线。
2. 在操作机械设备时,应将金属外壳和内部部件通过接地线连接到防静电接地端子排。
3. 在进行维修和检查时,应先断开接地线,以确保设备和人员的安全。
4. 在进行任何可能产生静电的操作时,应采取额外的防静电措施。
四、防静电接地的测试要求1. 每年应对所有设备和系统进行一次防静电接地测试。
2. 对于新安装或更改过的设备和系统,应在安装完成后进行测试。
3. 测试应包括检查接地线的电阻值和连接情况,以确保其符合要求。
4. 如果测试结果不符合要求,应立即采取措施进行修正。
五、防静电接地的标识要求1. 所有防静电接地端子排和连接点都应有明显的标识,以表明其用途和连接方式。
2. 标识应包括接地端子的编号、连接方式、制造商名称等信息。
3. 在设备上应有防静电接地的警示标识,以提醒操作人员注意安全操作。
静电地线与设备地线之间的阻值
静电地线与设备地线之间的阻值静电线和地线的阻值静电线到接地允许的阻值是1欧姆到4欧姆。
因为接地要求不大于4欧姆,联合接地不大于1欧姆。
防静电接地电阻一般要求小于等于IOO欧。
接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。
接地电阻值体现电气装置与〃地〃接触的良好程度和反映接地网的规模。
1独立的防雷保护接地电阻应小于等于10欧2、独立的安全保护接地电阻应小于等于4欧3、独立的交流工作接地电阻应小于等于4欧4、独立的直流工作接地电阻应小于等于4欧5、防静电接地电阻一般要求小于等于100欧6、共用接地体(联合接地)应不大于接地电阻1欧。
静电线和地线的阻值答,静电的接地线不大于100欧就行,他主要是泄漏静电电流用,而接地电阻不得大于四欧姆这主要是保护设备及人身安全的主要防护措施,无论是接地线还是静电线他们主要的作用都是为了保护装置及人身防止发生意外而装设的保护措施静电线和地线的阻值设备接地线?防电接地线应该是联通的,电阻值应该小于。
、003欧姆。
接地电阻是掺地线与大地的电阻值,摇表就是直接测量这个数值的,建议你找到建筑物的接地母线,如果兴联合接地体的话,应该小于1欧又母,符合防静电的要求,电阻值应该小于0、003欧姆。
电气设备接地电阻值标准要求标准接地电阻规范要求:1、独立的防雷保护接地电阻应小于等于10欧;2、独立的安全保护接地电阻应小于等于4欧;3、独立的交流工作接地电阻应小于等于4欧;4、独立的直流工作接地电阻应小于等于4欧;5、防静电接地电阻一般要求小于等于100欧。
6、共用接地体(联合接地)应不大于接地电阻1欧。
设备保护接地电阻不大于4。
,小接地短路电流(50OA以下)的高压保护接地电阻不大于10Ω,大接地短路电流(50OA以上)的高压保护接地电阻不大于0∙5Ω,变压器中性点接地电阻不大于4Ω,重复接地电阻不大于10Ωo 若土壤电阻率过高,可以采用外引接地体的方法、对土壤化学处理的方法、换土质的方法、深埋法、延长接地体的方法、采用网络接地装置等方法达到降低接地电阻的目的。
防静电接地线标准_解释说明以及概述
防静电接地线标准解释说明以及概述1. 引言1.1 概述静电是在我们日常生活和工作中常见的现象,它可能会对电子设备和人身安全造成潜在威胁。
为了减少静电带来的负面影响,防静电接地线起到了重要的作用。
本文将详细解释和说明防静电接地线的标准,以及其所扮演的角色。
1.2 文章结构本文共分为六个部分:引言、正文、第一要点、第二要点、第三要点和结论。
正文部分将对防静电接地线标准进行深入探讨,包括标准的制定机构以及其中包含的重要内容。
1.3 目的本文旨在提供一个综合性的介绍,让读者了解防静电接地线标准的重要性以及其应用范围。
通过深入探讨该标准所涵盖的内容,读者将能够更好地理解如何有效地设计和使用防静电接地线。
请注意:以上所撰写内容仅供参考,请根据实际需要进行修改和完善。
2. 正文防静电接地线是一种重要的设备,用于提供屏蔽和放电防护。
它在许多行业中被广泛应用,包括电子制造、化工、医药等。
2.1 防静电接地线的定义防静电接地线是连接到可导电材料上的导体,通过将静电荷引导到地下来减少静电累积和释放。
它通常由铜或铝制成,具有良好的导电性能。
2.2 防静电接地线的作用防静电接地线主要有以下几个作用:2.2.1 防止危险物质积聚在某些场景下,如化学实验室或危险品仓库中,静电可能引发爆炸或火灾。
通过使用防静电接地线,可以将可能产生的静电荷引导到地下,从而减少了危险物质积聚的风险。
2.2.2 保护人员安全当人们与带有较高静电荷的设备或材料进行接触时,可能会发生触电事故。
防静电接地线可以将这些静电荷直接排除到地下,以确保人员的安全。
2.2.3 保护设备静电对许多电子设备和元件来说都是一个潜在的风险,可能会导致设备故障或损坏。
通过使用防静电接地线,可以避免设备上的静电荷积累,并保护设备的正常工作。
2.3 防静电接地线的标准为了确保防静电接地线的安全性和有效性,许多国家和行业制定了相关的标准。
其中一些标准包括:2.3.1 国际电工委员会(IEC)标准IEC发布了一系列与防静电接地线有关的国际标准,如IEC 61340-5-1 "Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements"。
静电接地设计规范标准
静电接地设计规范标准静电接地设计规范为了防止和减少静电伤害,贯彻预防为主的方针,采取防静电措施,做到技术先进、经济合理、安全适用,特制定本规范。
本规范适用于存在静电危害的新建、扩建和改建工程的静电接地设计。
静电接地是防止静电危害的主要措施之一。
石油化工企业的防静电设计,应由工艺、配管、设备、储运、通风、电气等专业相互配合,综合考虑,并采取下列防止静电危害措施:1.改善工艺操作条件,在生产、储运过程中应尽量避免大量产生静电荷。
2.防止静电积聚,设法提供静电荷消散通道,保证足够的消散时间,泄漏和导走静电荷。
3.选择适用于不同环境的静电消除器械,对带电体上积聚着的静电荷进行中和及消散。
4.屏蔽或分隔屏蔽带静电的物体,同时屏蔽体应可靠接地。
5.在设计工艺装置或制作设备时,应尽量避免存在高能量静电放电的条件,如在内避免出现细长的导电性突出物和未接地的孤立导体等。
6.改善带电体周围环境条件,控制气体中可燃物的浓度,使其保持在爆炸极限以外。
7.防止人体带电。
静电接地设计,除应符合本规范外,尚应符合国家现有关强制性标准规范的规定。
静电接地体的接地电阻计算,应符合现行国家标准《工业与民用电力装置的接地设计规范》GBJ65-83的有关规定。
名词术语1.工业静电:生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。
2.带电体:正负电荷数量不相等,对外界显示电的特性的物体或系统。
3.带电区:带电体上积聚静电的部位。
4.物质静电特征参数:体积电阻率:表征物体内导电性能的物理量。
它是单位横截面积、单位长度上材料的电阻值,其单位为欧[姆]·米(Ω·m)。
表面电阻率:表征物体表面导电性能的物理量。
它是正方形材料两对边间的电阻值,与物体厚度及正方形大小无关,其单位为欧[姆](Ω)。
3.电导率是一种物理量,用于表征材料的导电性能。
它与电场强度的乘积等于传导电流密度,即σE=j。
电导率的单位是西[门子]/米(S/m)。
管道静电接地的规定
管道静电接地的规定本页仅作为文档页封面,使用时可以删除
This document is for reference only-rar21year.March
防静电接地不是以法兰螺栓数量来决定的,是以测得的电阻值来决定的,对静电接地的要求是这样的:
TSG D0001-2009《压力管道安全技术监察规程—工业管道》
第80条有静电接地要求的管道,应当测量各连接接头的电阻值和管道系统的对地电阻值。
当电阻值超过GB/T 20801或者设计文件的规定时,应当设置跨接导线(在法兰或者螺纹接头间)和接地线。
GB/—2006《压力管道规范工业管道第4部分:制作与安装》
静电接地
有静电接地要求的管道,各段间应导电良好。
每对法兰或螺纹接头间电阻值大于Ω时,应设导线跨接。
管道系统的对地电阻值超过100Ω时,应采取措施或设两处接地引线。
接地引线宜采用焊接形式。
有静电接地要求的不锈钢管和钛管道,导线跨接或接地引引线不得与钛管道及不锈钢管道直接焊接,应采用与管材相同材料的接地板过渡。
静电接地安装完毕后,必须进行测试,电阻值超过规定时应进行调整。
防静电接地方法
1. 防静电地线的埋设:(1) .厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压”产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2) .埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起用16mm2绝缘铜芯线焊上引入室内为干线.(3) .坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1) .防静电地线全部使用6mm2多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2) .防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3) .于分段铜排或开关的“干线端”,另铺一条检查线.(1.5~2mm2即可),每车间设2~3检查点,固定好,标识清楚.(4) .测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15,理想应为0.但实际测得为2mm2导线从测试点到总结点电阻+6mm2,导线从总结点到被测点电阻之和,这一值约5-15且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3 .防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MQ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4 .防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010d 防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用.可通过扣式连接,由专用静电手环导线(内含1乂电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MQ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MQ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MQ电阻接静电地,至少要将塑料凳用防静电布料套上.5 .电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6 .防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7 .防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MQ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
静电接地、跨接规范依据
一、《化工企业静电接地设计规程》(HG/T 20675-1990)3.4.4 各种装载易燃、易爆物品的容器,如桶、瓶等,应放置在导电的地坪上,导电地坪应无绝缘油垢,并与接地线相连。
带轮子的小车,其轮子应采用有导电性能的材质制作。
计量用的台秤、地衡等应用连接线与接地干线相连接。
小型容器应采用电池夹子、跨接线与接地干线相连接。
3.4.5 皮带输送机的皮带应尽量选用导电性的材质。
当皮带是绝缘性时,皮带的接头不应使用金属材料。
皮带罩必须接地,且固定牢固,不得与皮带有碰刮的现象。
二、《石油化工静电接地设计规范》(SH/T 3097-2017) 4.1.1 在生产加工、储运过程中,设备、管道、操作工具及人体等,有可能产生和积聚静电而造成静电危害时,应采取静电接地措施。
5.1.1 固定设备(塔、容器、机泵、换热器、过滤器等)的外壳,应进行静电接地。
覆土设备一般可不做静电接地。
三、《石油库设计规范》 (GB 50074-2014 ) 14.3.8 甲、乙和丙 A 类液体的汽车罐车或灌桶设施,应设置与罐车或桶跨接的防静电接地装置。
14.3.9 易燃和可燃液体装卸码头,应设与船舶跨接的防静电接地装置。
四、《石油化工企业设计防火规范》(GB 50160-2008)9.3.1 对爆炸火灾危险场所内可能产生静电危险的设备和管道,均应采取接地措施。
9.3.2 在聚烯烃树脂处理系统、输送系统和料仓区应设置静电接地系统,不得出现不接地的孤立导体。
9.3.5 汽车罐车、铁路罐车和装卸栈台应设静电专用接地线。
五、《锅炉房设计规范》(GB 50041-2008) 15.2.17 气体和液体燃料管道应有静电接地装置。
六、《泡沫灭火系统设计规范》(GB 50151-2010) 3.7.10 对于设置在防爆区内的地上或管沟敷设的干式管道,应采取防静电接地措施。
七、《干粉灭火系统设计规范》(GB 50347-2004)7.0.7 当系统管道设置在有爆炸危险场所时,管道网金属件应设防静电接地。
防静电接地方法
1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m 以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16m㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6m㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2m㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2m㎡导线从测试点到总结点电阻+6m㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
防静电接地方法
1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有跨步电压产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16m㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6m㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的干线端,另铺一条检查线.(1.5~2m㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2m㎡导线从测试点到总结点电阻+6m㎡,导线从总结点到被测点电阻之和,这一是为防静电地线或测量线有一条,如测量结果趋于无穷大,且基本不变Ω5-15值约.断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提.防止过速放电打火和隔离的作用,供静电泄放通路甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
静电接地标准
静电接地标准静电是指物体带有静电荷,通常是由于摩擦、分离或接触而产生的。
当物体带有静电荷时,如果没有及时接地,就会对设备和人员造成潜在的安全风险。
因此,制定静电接地标准显得尤为重要。
静电接地标准的制定是为了规范静电接地的操作,保证设备和人员的安全。
首先,静电接地标准应明确规定哪些设备、场所需要进行静电接地。
一般来说,易产生静电的设备和场所,如化工厂、油库、油轮等,都需要进行静电接地。
其次,静电接地标准应规定具体的接地方法和要求,确保接地操作的有效性。
比如,接地线的选择和使用应符合相关标准,接地电阻应符合要求,接地点应选择在地势最低处等。
另外,静电接地标准还应规定接地设施的定期检测和维护要求,确保接地设施的正常运行。
静电接地标准的制定需要考虑多方因素,既要满足安全生产的要求,又要考虑实际操作的可行性。
因此,制定静电接地标准需要综合考虑相关法律法规、行业标准以及实际操作经验,确保标准的科学性和实用性。
同时,静电接地标准的制定还需要不断更新,随着技术的发展和实践经验的积累,及时修订和完善标准,以适应新的需求和挑战。
除了制定静电接地标准,培训和教育也是确保静电接地操作有效性的重要环节。
在制定的静电接地标准中,应明确培训和教育的要求,确保操作人员具备必要的知识和技能。
只有通过培训和教育,操作人员才能正确理解和执行静电接地标准,确保接地操作的有效性。
在实际操作中,要严格执行静电接地标准,确保每一项接地操作都符合标准要求。
同时,要加强对接地操作的监督和检查,发现问题及时整改,确保设备和人员的安全。
只有通过严格执行静电接地标准,才能有效预防静电造成的安全事故。
总之,静电接地标准的制定和执行对于保障设备和人员的安全至关重要。
只有通过科学合理的标准,结合培训和教育,严格执行,才能有效预防静电造成的安全风险,确保生产安全。
希望各行各业都能重视静电接地标准,共同努力,促进安全生产。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
静电接地线要求
摘要: 静电是由于摩擦等原因而产生的积蓄电荷。
采取接地、增湿、加入静电添加剂等措施,让已产生的静电电荷比较容易地泄漏、消散,以避免静电积累的接地方法,叫静电接地。
如对设备管道和容器等进行接地,就属于静电接地。
在施工现场,由...
静电是由于摩擦等原因而产生的积蓄电荷。
采取接地、增湿、加入静电添加剂等措施,让已产生的静电电荷比较容易地泄漏、消散,以避免静电积累的接地方法,叫静电接地。
如对设备管道和容器等进行接地,就属于静电接地。
在施工现场,由于静电感应和感应起电,如皮带传输机,传动皮带刚离开传动轮时,电压并不高,但转到中间位置时,因与运输物料相摩擦,静电电压将增高很多,可能在导体(包括人体)上产生很高的电压,导致危险的放电火花。
这是一个容易被人们忽视的危险因素。
又如设备移动或物体在管道中流动,因摩擦产生静电,它聚集在管道、容器和储罐或加工设备上,形成很高电位,对人身安全及对设备和建筑物都有危险。
做了静电接地,静电一旦产生,就导入地中,以消除其聚集的可能。
应该用不小于30 平方镀锌管长度不小于1.5 米,找潮湿地方垂直打入地下.
然后用铜导线连接.接入工作台或静电手环等. 测量接地电阻不能用万用表,因万用表没有这个要求的精度,接地电阻仪起码能有0.01 欧读数,
1.采用三相五线制的地线作为防静电地线
2.独立的防静电地线(与电源地线分开)。
