CWDM 模块规格书
cisco-cwdm
产品简介Cisco CWDM GBIC/SFP解决方案利用思科®粗波分复用（CWDM）千兆位接口转换器（GBIC）/小型机架可插拔（SFP）解决方案，企业和服务供应商能够在其网络中建立可以扩展、易于部署的千兆位以太网和光纤通道服务。
借助这种产品，他们能够灵活地设计高度可用的多服务网络。
Cisco CWDM GBIC/SFP解决方案是一种方便、经济、有效的解决方案，适用于在园区网、数据中心和城域接入网中建立千兆位以太网和光纤通道。
Cisco CWDM GBIC/SFP解决方案主要由两部分组成（见图1）：一组八个可插拔式收发器（Cisco CWDM GBIC和Cisco CWDM SFP），以及一组Cisco CWDM光增减模块（OADM）。
Cisco CWDM 允许用机架安装，最多可安装两个Cisco CWDM OADM。
主要特点和优点可扩展性Cisco CWDM GBIC/SFP解决方案可以通过单模光纤束传输八个通道（千兆位以太网和/或光纤通道）。
图1 Cisco CWDM GBIC/SFP解决方案部署简单，实施灵活Cisco CWDM GBIC（和Cisco CWDM SFP）可以安装在某些思科平台上支持IEEE 802.3z标准的标准GBIC（和SFP）端口中。
Cisco CWDM OADM属于被动设备，不需要电源。
Cisco CWDM GBIC （和Cisco CWDM SFP）和Cisco CWDM OADM都不需要配置。
Cisco CWDM GBIC/SFP解决方案支持多种网络配置，包括多通道点到点配置、集线器配置和网状环配置。
高可用性Cisco CWDM GBIC/SFP解决方案利用了多通道体系结构以及环状体系结构的内在保护机制。
此解决方案能够：•在通道端点（CWDM GBIC/SFP）利用第2层和第3层冗余和故障恢复机制建立高度可用的链路；•在环状体系结构中利用双路径链路配置，防止光纤断裂。

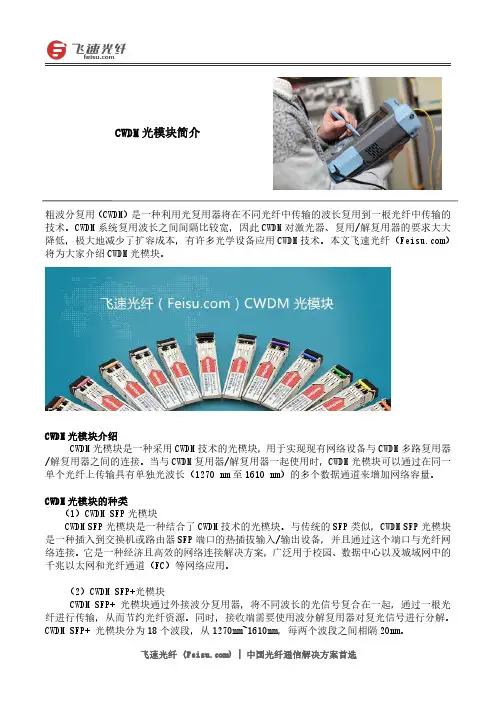

CWDM光模块简介
粗波分复用（CWDM）是一种利用光复用器将在不同光纤中传输的波长复用到一根光纤中传输的技术。
CWDM 系统复用波长之间间隔比较宽，因此CWDM 对激光器、复用/解复用器的要求大大降低，极大地减少了扩容成本，有许多光学设备应用CWDM 技术。
本文飞速光纤（）将为大家介绍CWDM光模块。
CWDM 光模块介绍CWDM 光模块是一种采用CWDM 技术的光模块，用于实现现有网络设备与CWDM 多路复用器/解复用器之间的连接。
当与CWDM 复用器/解复用器一起使用时，CWDM 光模块可以通过在同一单个光纤上传输具有单独光波长（1270nm 至1610nm）的多个数据通道来增加网络容量。
CWDM 光模块的种类（1）CWDM SFP 光模块CWDM SFP 光模块是一种结合了CWDM 技术的光模块。
与传统的SFP 类似，CWDM SFP 光模块是一种插入到交换机或路由器SFP 端口的热插拔输入/输出设备，并且通过这个端口与光纤网络连接。
它是一种经济且高效的网络连接解决方案，广泛用于校园、数据中心以及城域网中的千兆以太网和光纤通道（FC）等网络应用。
（2）CWDM SFP+光模块CWDM SFP+光模块通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。
同时，接收端需要使用波分解复用器对复光信号进行分解。
CWDM SFP+光模块分为18个波段，从1270nm~1610nm，每两个波段之间相隔20nm。
CWDM 光模块简介（3）CWDM XFP光模块CWDM XFP光模块和CWDM SFP+光模块主要区别在于外观，CWDM XFP光模块比CWDM SFP+光模块要大一些，CWDM XFP光模块遵从的协议是XFP MSA协议，而CWDM SFP+光模块遵从的是IEEE802.3ae、SFF-8431、SFF-8432协议。
（4）CWDM X2CWDM X2光模块，用于CWDM光数据通信，如10G以太网和10G光纤通道应用。
H3C高端网络产品-可插拔模块手册剖析
1 可插拔模块简介1.1 H3C高端网络产品支持的可插拔模块类型H3C高端网络产品支持的可插拔模块类型如表1-1所示。
H3C高端网络产品包括H3C S9500E系列路由交换机、H3C S12500系列路由交换机、H3C SR8800系列路由器和H3C CR16000系列路由器。
表1-1 可插拔模块类型∙H3C高端网络产品的不同产品可支持的可插拔模块类型不同，具体请参见各产品安装手册。
∙可插拔模块的种类随着时间变化有更新的可能性，所以，若您需要准确的模块种类信息，请咨询H3C公司市场人员或技术支援人员。
1.2 光模块概念介绍1.2.1 简介光模块用于光信号的传输，传输媒质为光纤。
光纤传输方式损耗低，传输距离远，在长距离传输方面具有很强的优势。
H3C高端网络产品支持多款不同规格的光模块，用户可以根据自己的需要选择合适的光模块，通过光纤进行数据传输。
目前常规通用的光模块主要包括：光发送器，光接收器，Transceiver（光收发一体模块）以及Transponder（光转发器）。
H3C高端网络产品主要支持Transceiver和Transponder两种光模块。
1. Transceiver（光收发一体模块）Transceiver的主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测、IV转换以及限幅放大判决再生功能，此外还有防伪信息查询、TX-disable等功能，常见的有：SIP9、SFF、SFP、GBIC、XFP等。
2. Transponder（光转发器）Transponder除了具有光电变换功能外，还集成了很多的信号处理功能，如：MUX/DEMUX、CDR、功能控制、性能量采集及监控等功能。
1.2.2 传输速率（Data Rate）传输速率指每秒传输比特数，单位Mb/s或Gb/s。
H3C高端网络产品所支持光模块主要提供以下六种级别的传输速率：100M、155M、622M、1000M、2.5G和10G。
ModuleTek SFP-10 25G-CWDM-LR-xxxx-x-E12 光收发模块数据手册说
数据手册MODULETEK:SFP-10/25G-CWDM-LR-xxxx-x-E1210/25Gb/s SFP28CWDM10km光收发模块产品简介ModuleTek的SFP-10/25G-CWDM-LR-xxxx-x-E12光收发模块基于25G以太网IEEE802.3cc标准，可以支持10G和25G双速率应用。
符合SFF-8402、SFF-8432和SFF-8472标准，为25G以太网应用提供快速可靠的接口。
该产品通过2线串行总线实现SFF-8472要求的数字诊断功能。
产品特性CDR使能时，支持24.3G-26.5Gb/s双向数据传输能力CDR旁路时，支持9.95G-10.31Gb/s双向数据传输能力符合IEEE802.3cc标准符合SFF-8402标准符合SFF-8432标准符合SFF-8472标准发射机和接收机具有内部CDR功能可热插拔的SFP28封装CWDM DFB激光发射器和PIN接收器双LC接口具有数字诊断功能在单模光纤上传输距离可达10公里单电源供电3.3V符合RoHS标准工作温度范围（外壳温度）：商业温度等级：0◦C至70◦C扩展温度等级：−20◦C至85◦C应用25GBASE-LR以太网10GBASE-LR以太网CPRI和eCPRI无线网络摩泰光电用心做好每一次服务1订购信息型号产品ID 描述拉环颜色SFP-10/25G-CWDM-LR-1270-C-E12M605004W127010/25GBASE CWDM 1270nm ，LC 接口，单模光纤上传输距离可达10公里，商业温度水蓝色3245C 半色色标SFP-10/25G-CWDM-LR-1290-C-E12M605004W129010/25GBASE CWDM 1290nm ，LC 接口，单模光纤上传输距离可达10公里，商业温度桃红色Red U 半色色标SFP-10/25G-CWDM-LR-1310-C-E12M605004W131010/25GBASE CWDM 1310nm ，LC 接口，单模光纤上传输距离可达10公里，商业温度橄榄色581U 半色色标SFP-10/25G-CWDM-LR-1330-C-E12M605004W133010/25GBASE CWDM 1330nm ，LC 接口，单模光纤上传输距离可达10公里，商业温度黄绿色7488C 全色色标SFP-10/25G-CWDM-LR-1350-C-E12M605004W135010/25GBASE CWDM 1350nm ，LC 接口，单模光纤上传输距离可达10公里，商业温度天蓝色2925C 全色色标SFP-10/25G-CWDM-LR-1370-C-E12M605004W137010/25GBASE CWDM 1370nm ，LC 接口，单模光纤上传输距离可达10公里，商业温度粉红色2385C 全色色标SFP-10/25G-CWDM-LR-1270-E-E12M605005W127010/25GBASE CWDM 1270nm ，LC 接口，单模光纤上传输距离可达10公里，扩展温度水蓝色3245C 半色色标SFP-10/25G-CWDM-LR-1290-E-E12M605005W129010/25GBASE CWDM 1290nm ，LC 接口，单模光纤上传输距离可达10公里，扩展温度桃红色Red U 半色色标SFP-10/25G-CWDM-LR-1310-E-E12M605005W131010/25GBASE CWDM 1310nm ，LC 接口，单模光纤上传输距离可达10公里，扩展温度橄榄色581U 半色色标SFP-10/25G-CWDM-LR-1330-E-E12M605005W133010/25GBASE CWDM 1330nm ，LC 接口，单模光纤上传输距离可达10公里，扩展温度黄绿色7488C 全色色标SFP-10/25G-CWDM-LR-1350-E-E12M605005W135010/25GBASE CWDM 1350nm ，LC 接口，单模光纤上传输距离可达10公里，扩展温度天蓝色2925C 全色色标SFP-10/25G-CWDM-LR-1370-E-E12M605005W137010/25GBASE CWDM 1370nm ，LC 接口，单模光纤上传输距离可达10公里，扩展温度粉红色2385C 全色色标注：1.产品ID 为我司产品标准型号的简写订货号如需了解更多信息或订购上述产品，请联系：电子邮件：*******************摩泰光电官网：产品一般规格参数符号最小值典型值最大值单位备注数据速率1DR124.326.5Gb/s1数据速率2DR29.9510.31Gb/s2误码率1BER15x10−53误码率2BER210−124工作温度T C070◦C5 -2085◦C5储存温度T STO−4085◦C6工作电流（商业温度）I CC250390mA7工作电流（扩展温度）I CC250450mA7工作电压V CC 3.14 3.3 3.46V功耗(商业温度)P C0.9 1.3W功耗(扩展温度)P E0.9 1.4W最大电压V MAX−0.54V7注：1.IEEE802.3cc2.IEEE802.3ae3.使用25.78Gb/s，PRBS231-1信号测试4.使用10.31Gb/s，PRBS231-1信号测试5.外壳表面温度6.环境温度7.电接口传输距离数据速率光纤类型距离范围(km)备注10.3Gb/s或25.78Gb/s9/125um单模光纤101注：1.在25G速率应用下，要求主机具有RS-FEC功能光学特性—发射机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注发射光功率1(24.33−25.78Gb/s)P TX117dBm1发射光功率2(9.95−10.31Gb/s)P TX217dBm1光中心波长λCλC-6.5λCλC+6.5nm发射机色散代价(25.78Gb/s)TDP 2.7dB消光比ER 3.5dB光谱宽度(-20dB)Δλ1nm边模抑制比SMSR30dB发射机反射率−12dB关闭发射机时的输出光功率P OUT_OFF−30dBm1注：1.平均光功率光学特性—接收机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注光中心波长λC12601390nm1接收机过载P OL2dBm接收灵敏度@25.78Gb/s R X_SEN1−13.3dBm2接收灵敏度@10.31Gb/s R X_SEN2−14.2dBm3接收机反射率TR RX−26dBLOS信号生效LOS A−30dBmLOS信号失效LOS D−17dBmLOS信号迟滞区间LOS H0.5dB注：1.λC=1271,1291,1311,1331,1351,13712.平均光功率，使用25.78Gb/s，PRBS231-1信号测试，BER5x10−5；3.平均光功率，使用10.31Gb/s，PRBS231-1信号测试，BER10−12；电气特性—发射机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注差分输入阻抗R IN100Ω差分输入摆幅V IN PP250900mV发射机关闭电压V D2V CC V发射机使能电压V EN V EE V EE+0.8V电气特性—接收机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注差分输出摆幅V OUT PP300850mVLOS信号生效V LOS A2V CC HOST VLOS信号失效V LOS D V EE V EE+0.8VA0H 的寄存器说明IIC 地址字节大小寄存器名称寄存器描述取值(HEX)01IdentifierSFP/SFP+/SFP280311Extended Identifier使用IIC 接口0421Connector使用LC 连接器073-108Transceiver 25G Base LR 0000000000000000111Encoding 使用NRZ 编码方式03121BR,Nominal 25.78Gb/s 的标称速率FF 131Rate Identifier 无速率选择功能00141Length(9μm)-km 在单模光纤传输10km 0A 151Length (9μm)-100m 在单模光纤传输10km 64161Length (50μm)-10m 在多模光纤的传输距离00171Length (62.5μm)-10m 在多模光纤的传输距离00181Length (Copper)在铜缆的传输距离00191Reserved未定义0020-3516Vendor name MODULETEK 4D 4F 44554C 4554454B 20202020202020361Transceiver 25G Base LR 0337-393Vendor OUI 无厂商OUI 00000040-5516Vendor PN厂商产品型号由厂商定义56-594Vendor Revision Number厂商产品版本号由厂商定义60-612Wavelength 激光器的波长根据实际应用的器件波长定义621Reserved 未定义00631CC_BASE 0-62字节的校验和由厂商定义64-652Transceiver Options1.使用内部CDR2.Rx_LOS 信号监控3.Tx_FAULT 信号监控4.Tx_DIS 信号监控081A 661BR,max 103%for 25.78Gbit/s67671BR,min NA 0068-8316Vendor SN 厂商序列号由厂商定义84-918Date code 日期代码由厂商定义921Monitoring TypeDOM 信息内部校准接收光功率测量使用平均光功率68931Enhanced Options 1.发射光与接收光Alarm 与Warning 监控2.Tx_DIS 信号监控与控制3.Rx_LOS 信号监控4.Tx_FAULT 信号监控F0941Compliance 按照12.0版本的SFF-8472定义08951CC_EXT 64-94字节的校验和由厂商定义96-12732Vendor Specific 厂商自定义区域由厂商定义128-255128Vendor Specific厂商自定义区域由厂商定义数字诊断功能SFP-10/25G-CWDM-LR-xxxx-x-E12支持SFF-8472中定义的2线串行通信协议，该产品通过地址为0xA2的2线接口访问数字诊断信息。

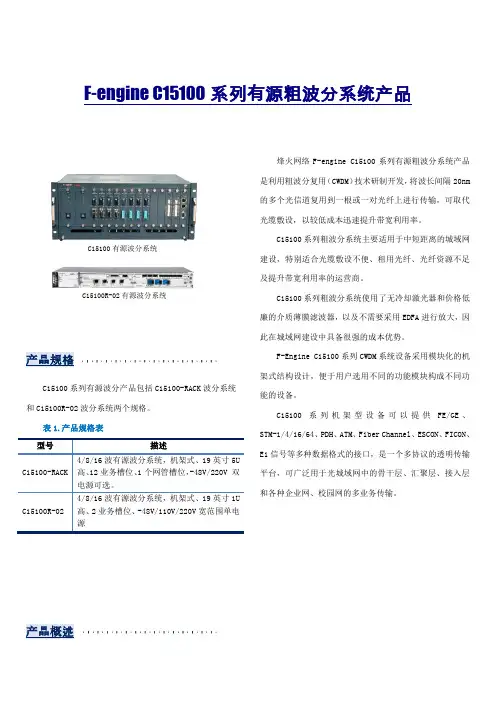

烽火网络CWDM产品说明书
F-engine C15100系列有源粗波分系统产品C15100有源波分系统C15100R-02有源波分系统产品规格C15100系列有源波分产品包括C15100-RACK波分系统和C15100R-02波分系统两个规格。
表1.产品规格表型号描述C15100-RACK 4/8/16波有源波分系统，机架式、19英寸5U 高、12业务槽位、1个网管槽位，-48V/220V 双电源可选。
C15100R-02 4/8/16波有源波分系统，机架式、19英寸1U 高、2业务槽位、-48V/110V/220V宽范围单电源产品概述烽火网络F-engine C15100系列有源粗波分系统产品是利用粗波分复用（CWDM）技术研制开发，将波长间隔20nm 的多个光信道复用到一根或一对光纤上进行传输，可取代光缆敷设，以较低成本迅速提升带宽利用率。
C15100系列粗波分系统主要适用于中短距离的城域网建设，特别适合光缆敷设不便、租用光纤、光纤资源不足及提升带宽利用率的运营商。
C15100系列粗波分系统使用了无冷却激光器和价格低廉的介质薄膜滤波器，以及不需要采用EDFA进行放大，因此在城域网建设中具备很强的成本优势。
F-Engine C15100系列CWDM系统设备采用模块化的机架式结构设计，便于用户选用不同的功能模块构成不同功能的设备。
C15100系列机架型设备可以提供FE/GE、STM-1/4/16/64、PDH、ATM、Fiber Channel、ESCON、FICON、E1信号等多种数据格式的接口，是一个多协议的透明传输平台，可广泛用于光城域网中的骨干层、汇聚层、接入层和各种企业网、校园网的多业务传输。
产品特点协议的透明性：可以和以太网、SDH网、光纤通道、3G基站等实现无缝连接；多种速率接入：提供10Mbps~155Mbps、100M~1.25Gbps、100M~2.5Gbps 、10G以太网、STM-64以及E1等接口；支持低速速率复用，提高系统的传输容量；各种规格，具有良好的可扩展性：2波~16波可选；各种组网方式：点对点、点到多点、链形、环形应用；提供1+1的光链路保护功能，切换时间<50ms；（可选）；支持1+1的光通道保护功能，切换时间<50ms；（可选）；支持光通道的分插复用功能（OADM），可固定上下1/2/3路业务；支持80km的无在线放大器传输，误码率优于1×10－12；多种光纤接入方式：单模、多模；多波长的接入：850nm、1310nm；支持单纤双向和双纤双向两种传输方式；开放式结构设计，可与各种厂家的设备互连、互通；所有模块支持热插拔和网管功能；支持提供3R的光转发单元，具有时钟和数据恢复功能，保障长距离传输性能；基于多种方式进行本地和远程管理。

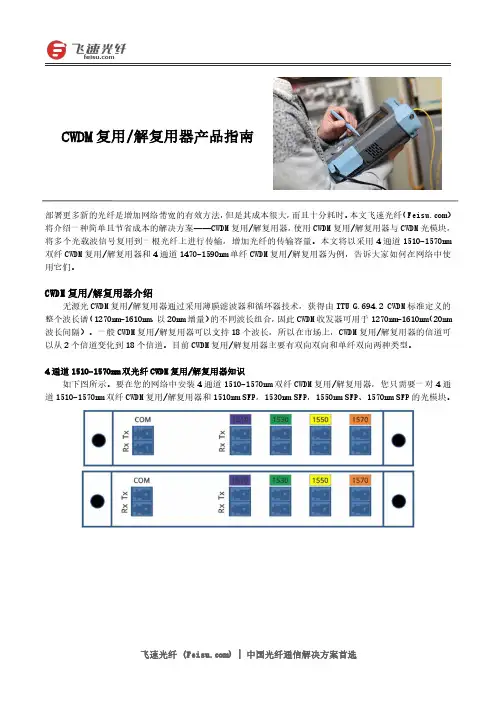

CWDM复用解复用器产品指南
部署更多新的光纤是增加网络带宽的有效方法，但是其成本很大，而且十分耗时。
本文飞速光纤（）将介绍一种简单且节省成本的解决方案——CWDM 复用/解复用器，使用CWDM 复用/解复用器与CWDM 光模块，将多个光载波信号复用到一根光纤上进行传输，增加光纤的传输容量。
本文将以采用4通道1510-1570nm 双纤CWDM 复用/解复用器和4通道1470-1590nm 单纤CWDM 复用/解复用器为例，告诉大家如何在网络中使用它们。
CWDM 复用/解复用器介绍无源光CWDM 复用/解复用器通过采用薄膜滤波器和循环器技术，获得由ITU G.694.2CWDM 标准定义的整个波长谱（1270nm-1610nm，以20nm 增量）的不同波长组合，因此CWDM 收发器可用于1270nm-1610nm （20nm 波长间隔）。
一般CWDM 复用/解复用器可以支持18个波长，所以在市场上，CWDM 复用/解复用器的信道可以从2个信道变化到18个信道。
目前CWDM 复用/解复用器主要有双向双向和单纤双向两种类型。
4通道1510-1570nm 双光纤CWDM 复用/解复用器知识如下图所示。
要在您的网络中安装4通道1510-1570nm 双纤CWDM 复用/解复用器，您只需要一对4通道1510-1570nm 双纤CWDM 复用/解复用器和1510nm SFP，1530nm SFP，1550nm SFP、1570nm SFP的光模块。
CWDM 复用/解复用器产品指南4通道1470-1590nm单纤CWDM复用/解复用器知识如下图所示。
要在您的网络中安装4通道1470-1590nm单纤CWDM复用/解复用器，您需要一对4通道1470-1590nm单纤CWDM复用/解复用器和4通道1490-1610nm单纤CWDM复用/解复用器。
1470nm SFP，1510nm SFP，1550nm SFP和1590nm SFP的光模块用于4通道1470-1590nm单纤CWDM复用/解复用器；1490nm SFP，1530nm SFP，1570nm SFP，1610nm SFP的光模块用于4个通道1490-1610nm单纤CWDM复用/解复用器。
100G CWDM4光模块概述
100G CWDM4光模块概述数据传输速率的要求愈来愈高，100G光模块市场正在快速扩展。
IEEE组织针对100G网络制定了两种光模块标准：100G SR4 QSFP28和100G LR4 QSFP28。
但在实际应用中，由于光纤链路的长度多种多样，这两种标准无法以最节省成本的方式部署数据中心。
因此，CWDM4 MSA组织制定了传输距离为2 km的100G CWDM4 QSFP28标准。
100G CWDM4 QSFP28是由CWDM4 MSA组织在2014年公布的标准，它是基于单模粗波分复用（CWDM）技术的100G传输模式，符合这种标准的100G CWDM4 QSFP28光模块采用双工LC接口，利用1271nm、1291nm、1311nm和1331nm这4个中心波长进行光信号传输（如下表），每个波段传输25G。
通过粗波分复用（CWDM）技术，100G CWDM4 QSFP28光模块可以将上述4个中心波长复用到一根单模光纤上进行传输。
需要注意的是，为了保证光纤传输系统的稳定性，100G CWDM4 QSFP28光模块必须用于具有前向纠错（FEC）功能的光纤链路。
100G CWDM4 QSFP28应用：100G CWDM4 QSFP28可以应用于数据中心100G CWDM4以太网、InfiniBand EDR高性能计算和存储网。
100G CWDM4 QSFP28封装：100G QSFP28 CWDM4光模块采用的光模块封装是QSFP28，它是一种可用来支持100G传输的光模块，为目前超大型数据中心不断增加传输速率的需求提供了理想解决方案，QSFP28光模块的封装大小比CFP4光模块更小，这意味着QSFP28光模块在交换机上具有更高的端口密度。
100G CWDM4 QSFP28数字诊断功能：100G QSFP28 CWDM4光模块内置数字诊断功能，可以有效监测光模块发射光功率、接收光功率、温度、供电电压、激光偏置电流以及警告信息等重要性能参数。
4G CWDM光模块参数大全
现如今，市场上的光模块种类繁多、型号各异。
今天我们就来谈一谈其中最为常见的一种——4G CWDM 光模块。
我们知道，粗波分复用（Coarse wavelength division multiplexing，CWDM）属于无源光模块，其本身不发射激光，一般使用光平面波导（PLC）技术，将一束光分成多束光。
粗波分复用光模块采用粗波分复用技术，可以通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。
同时，接收端需要使用波分解复用器对复光信号进行分解。
下面，将给大家介绍几款热销4G CWDM 光模块，希望能够帮助大家更好地认识4G CWDM 光模块。
华为（Huawei）兼容SFP-4G80-CW16104G CWDM SFP 光纤通道光模块SFP-4G80-CW1610，该型号光模块传输速率可达4.25Gbps，最远传输距离可达80km。
CWDM SFP 光模块分为18个波段，从1270nm～1610nm，每两个波段之间相隔20nm。
CWDM SFP 具有速率和协议透明性，CWDM 提供了在一根光纤上提供不同速率的、对协议透明的传输通道，允许使用者直接上下某一个波长，而不用转换原始信号的格式。
常用8个波段，从1470nm～1610nm，每通道间隔20nm。
一般会用颜色来区分不同波段光模块。
4G CWDM 光模块参数大全华三（H3C）兼容SFP-4G-LH80-SM1610-CW4G CWDM SFP光纤通道光模块SFP-4G-LH80-SM1610-CW，该型号光模块传输速率可达4.25Gbps，最远传输距离可达80km。
飞速光纤（）采用默认标签和包装，内层采用真空吸塑托盘包装，外层采用纸箱包装。
这种包装具有设计轻巧、绿色环保以及防震抗压的特点，能全方位保护商品。
另外，我们可根据客户的不同需求提供标签和包装的定制化服务。
思科（Cisco）兼容DS-CWDM4G1430-404G CWDM SFP光纤通道光模块DS-CWDM4G1430-40，该型号光模块传输速率可达4.25Gbps，最远传输距离可达80km。
CWDM粗波分
在传输距离超过无中继传输 80 公里后，可通过中继设备，完成不同速率的再放大、 再整形和再定时功能。 具有 OADM 光分插复用功能，能上下波长 灵活的网管配置和管理方式 采用基于 SNMP 的图形界面，可支持带内、带外管理。网管系统采用嵌入式操作系统，具 有实时性监控功能，管理方式灵活多样，人机界面友好。
2、CWDM 粗波分复用传输系统（2U＋1U）
Vispace 1000 系列 2U 机架式 CWDM 设备采用可灵活扩展的架构，支持模块化在线升级，易 于扩容和维护。客户端接口方式既支持光口也支持 RJ45 以太网电口。
产品介绍
2U 机架式 CWDM (Vispace 1000 系列)
技术参数
系统参数
技术指标
单系统最大容量
32 波 （32 × 2.5G）
波长范围
符合 ITU-T G.692、ITU-T G.695 标准
PDH 、ATM
业务接入类型
STM-16/STM-4/STM-1 OC-48/OC-12/OC-32 FE、GE
FICON/ESCON/FIBE技术有限公司
TDM 四路 STM-1 子速率复用器，可实 现四路 STM-1 业务的线速复用，在一个 622M 的光波道同时传输四路 STM-1 业 务。
4 路 STM-1 子速率复用器
功能特点
可实现两个千兆（GE）业务、四路 STM-4 或四路 STM-1 业务的线速复用 线路端及时分复用接口使用 SFP 接口 提供每通道的双向故障转移功能 支持激光器自动关断（ALS)功能
1.25G SFP CWDM Transceiver Module
Units Mb/s
Output Center Wavelength
λc
1344 1364 1384 1404 1424
nm
Output Spectral width (-20dB) Average Optical Output Power Extinction Ratio Power Supply Current
Units Mb/s
Output Center Wavelength
λc
1344 1364 1384 1404 1424
nm
Output Spectral width (-20dB) Average Optical Output Power
λ Po
-5
nm dBm
Page 3
Neton Optoelectronic Technologies Co.,Ltd. A-5F, 11 Gaopeng Road, Hi-tech District Chengdu, 610041 China Tel: +86 28 86080286 Fax: +86 28 85192424 E-mail: sales@
SONET/OC-3、SDH/STM-1 equipments 100Mbps Fast Ethernet equipments
Hale Waihona Puke Absolute Maximum Ratings
Operating of SFP beyond the Absolute Conditions Listed in Table 1 will degrade or damage the products. It’s not implied that the products would function above the recommended operating environment, it’s possible to reduce the reliability and lifetime of device if Recommended Operating Environment is exceeded (Refer to table 2) Table 1-- Absolute Maximum Conditions Parameter Storage Temperature Relative Humidity Supply Voltage Symbol TST RH VCC Min -40 5 0 Max +85 95 +3.8 Units ℃ % V
10G CWDM SFP+光模块简介
INSPC-SPLR-XX(10G CWDM SFP+1270~1330nm10Km)Ingellen INSPC-SPLR-XX series CWDM Small Form Factor Pluggable(SFP)Plus transceiver is high performance modules supporting dual data-rate of10Gbps and10km transmission distance with SMF.The transceivers are compatible with SFP Multi-Source Agreement(MSA) and SFF-8472.Lifetime warranty and good after-sales service are both supplied.Ingellen CWDM DFB10Gigabit SFP+transceiver is designed to transmit and receive optical data over single mode optical fiber for link length10km.The CWDM SFP+LR module electrical interface is compliant to SFI electrical specifications.The transmitter input and receiver output impedance is100Ohms differential.Data lines are internally AC coupled.The module provides differential termination and reduce differential to common mode conversion for quality signal termination and low EMI.SFI typically operates over200mm of improved FR4material or up to about150mm of standard FR4with one connector.FeaturesOptical interface compliant to IEEE802.3ae10GBASE-LRElectrical interface compliant to SFF-8431Hot Pluggable4-Wavelengths CWDM DFB transmitterfrom1270nm to1330nm,PIN photo-detector Operating case temperature:0to70°C Low power consumptionApplicable for10km SMF connectionAll-metal housing for superior EMI performanceAdvanced firmware allow customer system encryption information to be stored in transceiverCost effective SFP+solution,enables higher port densities and greater bandwidthApplications10GBASE-LR at10.3125Gbps10GBASE-LW at9.953GbpsOther optical linksSpecificationForm Factor SFP+Distance10kmData Rate10GLow End Case Temperature(°C)0°C High End Case Temperature(°C)70°C Diagnostics Digital Transmitter DFB Receiver PIN Voltage Supply+4.0V Connector LC飞速光纤()|中国光纤通。
波分复用器介绍和参数详解—爱德泰
CWDM 器件规格
机械尺寸
CWDM 器件
订购信息
DWDM 模块
产品描述
爱德泰DWDM模块用于DWDM网络。采用薄膜滤光片技术，中心波长符合IUT 100G标准，工作波长从1520nm到 1620nm。
产品特征
* 低损耗 * 高隔离度 * 低偏振损耗 * 高可靠性及高稳定性 * 符合Telcordia GR-1209-CORE 标准 * 符合Telcordia GR-1221-CORE 标准 * 符合RoHs-6 标准
产品特征
* 低损耗 * 高隔离度 * 低偏振损耗 * 高可靠性及高稳定性 * 符合Telcordia GR-1209-CORE 标准 * 符合Telcordia GR-1221-CORE 标准 * 符合RoHs-6 标准
FWDM 器件规格
机械尺寸
FWDM 器件
订购信息
波分复用器详解
WDM
作者：深圳市爱德泰科技有限公司
目录
CWDM 模块 CWDM 器件 DWDM 模块 DWDM 器件 CCWDM FWDM 器件
CWDM 模块
产品描述
爱德泰CWDM模块可用于5G基站及多波长CWDM网络。采用薄膜滤光片技术，中心波长按IUT标准20nm间隔从 1270nm到1610nm，或1271到1611nm。爱德泰1X6、 1X12、1X18插片盒封装 ，CWDM分合波模块，广泛适用于5G 基站，满足5G基站快速布置。
产品特征
* 低损耗 * 高隔离度 * 低偏振损耗 * 高可靠性及高稳定性 * 符合Telcordia GR-1209-CORE 标准 * 符合Telcordia GR-1221-CORE 标准 * 符合RoHs-6 标准
CWDM 模块规格
深圳凌日 CWDM系统说明书
CWDM系统使用手册深圳凌日科技有限公司目录第一章：产品简介 (2)1．1 产品概述 (2)1．2 主要特点 (2)1．3 技术指标 (2)1．4 包装 (3)第二章：安装说明 (4)2．1正面分布 (4)2．2 背板分布 (4)2．3工作环境和安装步骤 (5)2．3．1 工作环境 (5)2．3．2 安装步骤 (5)第三章支持CWDM模块及使用 (7)3．1 支持模块类型 (7)3．2 模块的使用安装 (7)3．3 系列模块 (7)3．3．1 LRC1200-ONU CWDM模块系列 (7)3．3．2 LRC1200-ETU CWDM模块系列 (8)第一章：产品简介1．1 产品概述LRC1200 CWDM系统系列设备可有效取代光缆附设，以较低的成本提升带宽利用率，主要适用于中短距离的IP宽带城域网和接入网建设，特别适合光缆敷设不便、租用光纤、光纤资源不足及其它需要提升光纤带宽利用率的网络运营商。
LRC1200系列是利用粗波分复用（CWDM）技术研制开发，将波长间隔20nm的多个光波信道复用到一根或一对光纤上进行传输。
可以应用于点对点、点到多点等场合，并可与光波长路由器一起使用。
由于使用了非冷却激光技术和unEDFA的技术，因此在宽带城域网和接入网建设中具备很强的成本优势，能提供E、FE、GE、STM-1/4/16、光纤通道等多种数据格式的接口。
1．2 主要特点◆协议：可以和以太网、SDH网、光纤通道等无缝连接；◆速率：提供10Mbps～1.25Gbps自适应和2.5G光模块；◆可扩展性：2～16波可选；◆组网方式：点对点、点到多点；◆光纤接入：单模、多模；波长：850nm、1310nm、1550nm；◆双绞线接入：10Base-T、100Base-TX、1000Base-T；◆两种电源可选择：AC220V、DC-48V；◆19英寸机架式结构，安装、使用方便；◆最多可以将16路收发光信号复用到1对光纤上传输；◆开放式结构，与多个厂家的设备互连、互通。
Huawei CWDM原理与简单组网
All rights reserved
Page 2
CWDM特点与规格
• 低成本、低功耗
DWDM激光器的芯片和温度控制装置（Peltier制冷器、加热电阻）集成封装在 一起，再加上温度监控电路和温度控制电路，总功耗约为4W/波长；而无制冷 的CWDM激光器功耗仅0.5W/波长。
• 无光放, 短途应用
All rights reserved
Page 21
光分插复用单元
MR1 、MR2、MR4、 DMR1 、DMR2 、SBM1、SBM2 主控单元
SCC
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 13
光终端复用站－－OTM
对于Metro6100,OTM站点需要包括以下单元：
波长转换单元 LWC1、TRC1、LWM、LWX、LWMR、LWXR、LDG、 FDG、LQS、AS8、AP4、AP8、FCE、L4G、FSG、LSG
CWDM标注的是波长。如MR2上下的波长是 1511nm与1531nm，那么标注的波长为： 1511/1531
DWDM标注的是频率。如MR2上下的波长为 1560.61nm（192.1THz）与1559.79nm （192.2THz），那么标注的波长为： 9210/9220
01代表DWDM
通过单板编码后缀来区别
光分插复用单元
MR1 、MR2、MR4、 DMR1 、DMR2 、SBM1、SBM2 主控单元
SCC
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 17
光分插复用站－－OADM
CWDM设备技术要求
CWDM设备技术要求粗波分复用（CWDM）设备满足ipv4和ipv6双网接入，并支持日后扩容。
