CVD沉积技术
化学气相沉积(CVD)技术及应用
CVD的应用－半导体
➢低介电常数薄膜—布线间绝缘用的SiO2系薄膜 (F的加入)
➢微小电容器—铁电体的CVD，良好的台阶涂敷， 适合微细加工，保证高介电常数
➢高容量电容—半球形晶粒多晶Si-CVD
CVD的应用－半导体
➢对高密度LSI的超微细孔（连接孔或通孔）进行 处理—金属CVD，膜层纯度高，深孔埋入和孔 底涂敷效果好
➢高纯度单晶—有机金属CVD
CVD的其他应用
➢TFT（thin film transistor,薄膜晶 体管）
➢大面积且性能一致的低成本薄膜 ➢PCVD温度低，适合连续化生产
S.M. Han, J.H. Park, S.G. Park et al.,Thin Solid Films, 515 (2007) 7442-7445
源瓶 载带 气体
MFC 纯化
MFC 纯化
真空泵
气 瓶
源 气体
气 瓶
置换 气体
排气 处理装置
基板进出
废气排放 （或储存）
热CVD法成膜原理
原料气体 热分解 化学反应
排气
成膜过程:
二次生成物
未反应气体 1.反应气体被基体表面吸附;
2.反应气体向基体表面扩散;
抽取
3.在基体表面发生反应;
吸附 表面反应
脱离 沉积
类金刚石薄膜： 理想的刀具材料，国 内外研究热点，已经 有相关产品。
胡如夫, 孙方宏，制造工艺与制造技术 ，1 （2007）74-76
CVD的应用－半导体
➢LSI（large scale integrated circuit） 大规模集成电路
➢多层布线的层间绝 缘膜，金属布线， 电阻及散热材料等
Y. Akasaka, Thin Solid Films, in press
cvd化学气相沉积
cvd化学气相沉积
cvd化学气相沉积(CVD)是一种利用特定剂量的一氧化碳(CO)、氨(NH3)、甲烷等气体，在温度和压力特定的情况下，以一定比例的能量进行添加，使这些气体在表面形成单一或多层膜的一种技术。
传统的cvd方法已经开发出很多种，如固体化学气相沉积，液体化学气相沉积，电化学气相沉积，光致电化学气相沉积，电子束气相沉积等。
这些技术在应用于金属、硅、陶瓷、复合物和有机体等材料表面时，都可以获得良好的膜层，从而可以用于改善材料的物理和化学性能。
cvd技术以精细、灵活、高效地进行表面改性而闻名。
首先，cvd 技术最大的优点是可以在大规模产品上进行表面改变，并且能够满足用户的高要求，从而节省生产时间和费用，且具有一定的环保性能。
其次，cvd技术也可以提高材料的抗污性能，从而提高材料的防腐蚀性能，从而大大延长产品的使用寿命。
此外，cvd技术还可以提高材料的光学性能，如它可以使材料具有抗反射和吸收可见光的特性，从而大大提高材料的光学特性。
由于cvd技术具有多种优点，因此它在很多领域都有应用，如用于汽车制造业形成防护层，或用于日常消费类型制造业，多用于涂料和电子行业，以及航空、航天等领域。
由于cvd技术可以使材料具有良好的抗磨损性能和抗静电性能，因此在电子行业的应用尤其广泛。
总之，cvd技术在低温下高效地形成表面膜层，同时它可以提高材料的物理和化学性能，并且可以满足用户的高要求，因此它已被广
泛地应用于各行各业。

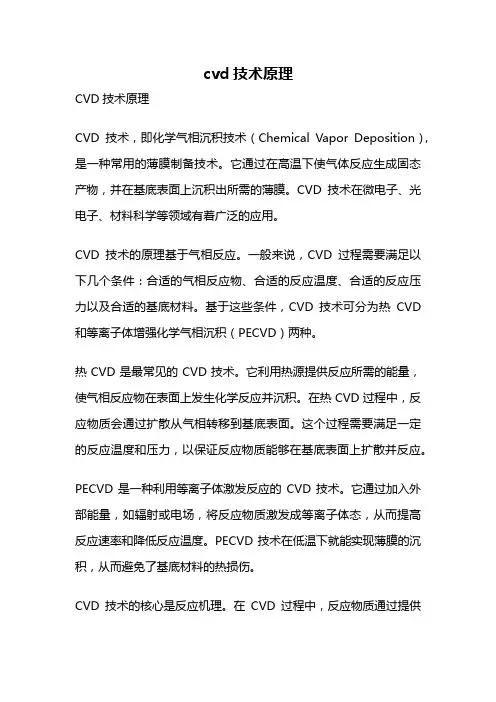

cvd技术原理
cvd技术原理CVD技术原理CVD技术，即化学气相沉积技术（Chemical Vapor Deposition），是一种常用的薄膜制备技术。
它通过在高温下使气体反应生成固态产物，并在基底表面上沉积出所需的薄膜。
CVD技术在微电子、光电子、材料科学等领域有着广泛的应用。
CVD技术的原理基于气相反应。
一般来说，CVD过程需要满足以下几个条件：合适的气相反应物、合适的反应温度、合适的反应压力以及合适的基底材料。
基于这些条件，CVD技术可分为热CVD 和等离子体增强化学气相沉积（PECVD）两种。
热CVD是最常见的CVD技术。
它利用热源提供反应所需的能量，使气相反应物在表面上发生化学反应并沉积。
在热CVD过程中，反应物质会通过扩散从气相转移到基底表面。
这个过程需要满足一定的反应温度和压力，以保证反应物质能够在基底表面上扩散并反应。
PECVD是一种利用等离子体激发反应的CVD技术。
它通过加入外部能量，如辐射或电场，将反应物质激发成等离子体态，从而提高反应速率和降低反应温度。
PECVD技术在低温下就能实现薄膜的沉积，从而避免了基底材料的热损伤。
CVD技术的核心是反应机理。
在CVD过程中，反应物质通过提供能量激发为活性物种，这些活性物种在基底表面上发生化学反应并沉积。
具体的反应机理因不同的材料而异。
以石墨烯的CVD制备为例，常用的反应物为甲烷（CH4），其在高温下分解生成碳原子，然后这些碳原子在基底表面上重新排列并形成石墨烯薄膜。
除了反应机理，反应条件也对CVD技术的薄膜性能有着重要影响。
例如，反应温度会影响薄膜的结晶度和晶粒尺寸，高温下有利于晶粒长大，但过高的温度可能导致杂质的掺入。
反应压力则会影响薄膜的致密度和表面平整度，较高的压力有助于提高薄膜的致密性，但过高的压力可能导致薄膜的开裂和应力增大。
CVD技术还可以通过控制反应气氛、引入掺杂气体以及改变基底表面的形貌等手段来调控薄膜的性质。
例如，通过在反应气氛中引入硼烷（B2H6）可以在沉积的硅薄膜中引入硼元素，从而改变硅薄膜的导电性能。

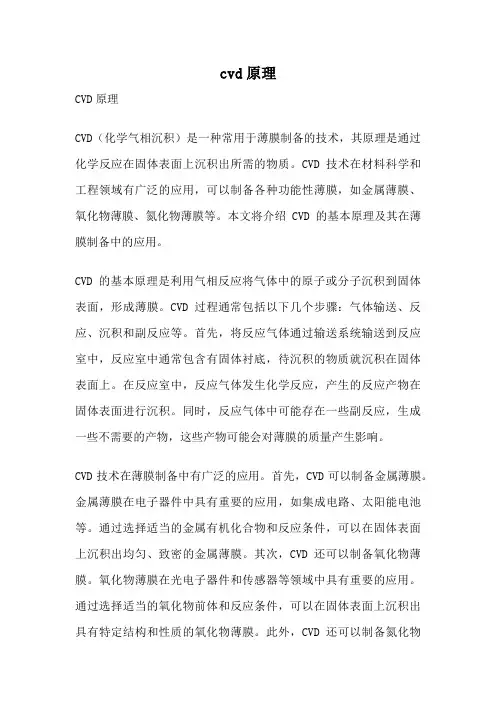

cvd原理
cvd原理CVD原理CVD（化学气相沉积）是一种常用于薄膜制备的技术，其原理是通过化学反应在固体表面上沉积出所需的物质。
CVD技术在材料科学和工程领域有广泛的应用，可以制备各种功能性薄膜，如金属薄膜、氧化物薄膜、氮化物薄膜等。
本文将介绍CVD的基本原理及其在薄膜制备中的应用。
CVD的基本原理是利用气相反应将气体中的原子或分子沉积到固体表面，形成薄膜。
CVD过程通常包括以下几个步骤：气体输送、反应、沉积和副反应等。
首先，将反应气体通过输送系统输送到反应室中，反应室中通常包含有固体衬底，待沉积的物质就沉积在固体表面上。
在反应室中，反应气体发生化学反应，产生的反应产物在固体表面进行沉积。
同时，反应气体中可能存在一些副反应，生成一些不需要的产物，这些产物可能会对薄膜的质量产生影响。
CVD技术在薄膜制备中有广泛的应用。
首先，CVD可以制备金属薄膜。
金属薄膜在电子器件中具有重要的应用，如集成电路、太阳能电池等。
通过选择适当的金属有机化合物和反应条件，可以在固体表面上沉积出均匀、致密的金属薄膜。
其次，CVD还可以制备氧化物薄膜。
氧化物薄膜在光电子器件和传感器等领域中具有重要的应用。
通过选择适当的氧化物前体和反应条件，可以在固体表面上沉积出具有特定结构和性质的氧化物薄膜。
此外，CVD还可以制备氮化物薄膜、硫化物薄膜等。
CVD技术具有许多优点。
首先，CVD可以在较低的温度下进行，从而避免了材料的热降解或相变等问题。
其次，CVD可以实现对薄膜的精确控制，包括薄膜的厚度、成分、结构等。
通过调节反应气体的组成和反应条件，可以得到具有不同特性的薄膜。
此外，CVD可以实现对大面积薄膜的均匀沉积，适用于工业生产。
最后，CVD技术还可以实现多层薄膜的沉积，从而实现对薄膜性能的进一步调控。
然而，CVD技术也存在一些挑战。
首先，CVD技术的反应过程比较复杂，需要对反应机理和反应动力学等进行深入研究。
其次，CVD技术需要严格控制反应气体的流量、压力和温度等参数，以获得高质量的薄膜。
CVD的原理与工艺
CVD的原理与工艺CVD（化学气相沉积）是一种常用的薄膜制备技术，通过在高温条件下将气体衍生物在固体表面沉积形成薄膜。
它在半导体、光电子、材料科学等领域有着广泛的应用。
本文将介绍CVD的基本原理和常见的工艺流程。
CVD的基本原理是利用气体在固体表面发生化学反应产生固体沉积。
其过程可以简单概括为三个步骤：传输扩散、化学反应和沉积。
首先，在高温下，气体分子从气相传输到固相表面，这个过程称为传输扩散。
然后，在固体表面发生化学反应，气体分子与表面原子或分子发生物理或化学相互作用。
最后，与固体表面反应的产物发生聚集并沉积到固相表面上，形成薄膜。
CVD工艺可以分为四个主要组成部分：反应室、基底、前驱物和载气。
反应室是进行反应的容器，通常由高温和高真空环境下的材料制成。
基底是待沉积薄膜的衬底，可以是玻璃、硅等多种材料。
前驱物是产生沉积薄膜的化学物质，通常是气态或液态的。
载气是用来稀释前驱物的气体，使其在反应室中更均匀地传输。
CVD的工艺流程是在反应室中将前驱物供应和载气送入，通过传输扩散和化学反应后，形成薄膜并覆盖在基底上。
根据前驱物供应的方式和反应室的特点，CVD可以分为几个常见的工艺类型。
最常见的是热CVD，也称为低压CVD（LPCVD）。
在低压下，前驱物和气体通过加热传输到反应室中，沉积在基底上。
这种方法适用于高温下的材料制备，例如多晶硅、氮化硅等。
另一种常见的是PECVD（等离子体增晶体化学气相沉积）。
在PECVD 中，通过产生等离子体来激活前驱物的化学反应。
在等离子体的作用下，前驱物转化为离子和活性物种，进一步在基底上反应形成薄膜。
这种方法适用于制备非晶硅、氮化硅等。
还有一种CVD工艺称为MOCVD（金属有机化学气相沉积）。
在MOCVD 中，金属有机化合物作为前驱物供应，经氢气或氨气稀释。
通过热解和化学反应，金属有机前驱物转化为金属原子和活性物种，在基底上形成薄膜。
这种方法适用于制备复杂的金属氧化物、尖晶石等。

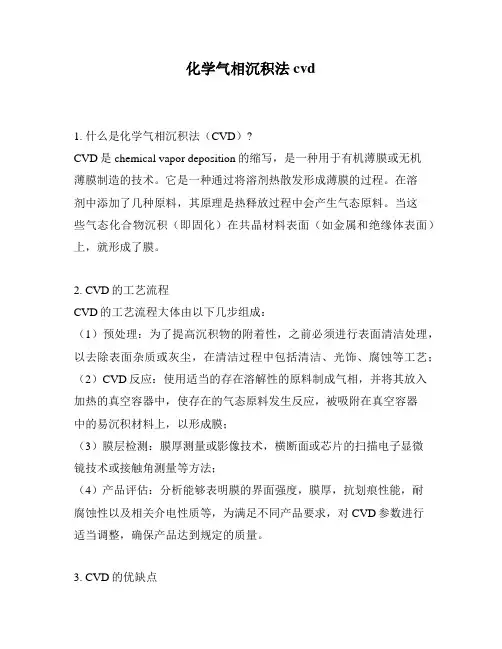

化学气相沉积法cvd
化学气相沉积法cvd1. 什么是化学气相沉积法（CVD）?CVD是chemical vapor deposition的缩写，是一种用于有机薄膜或无机薄膜制造的技术。
它是一种通过将溶剂热散发形成薄膜的过程。
在溶剂中添加了几种原料，其原理是热释放过程中会产生气态原料。
当这些气态化合物沉积（即固化）在共晶材料表面（如金属和绝缘体表面）上，就形成了膜。
2. CVD的工艺流程CVD的工艺流程大体由以下几步组成：（1）预处理：为了提高沉积物的附着性，之前必须进行表面清洁处理，以去除表面杂质或灰尘，在清洁过程中包括清洁、光饰、腐蚀等工艺；（2）CVD反应：使用适当的存在溶解性的原料制成气相，并将其放入加热的真空容器中，使存在的气态原料发生反应，被吸附在真空容器中的易沉积材料上，以形成膜；（3）膜层检测：膜厚测量或影像技术，横断面或芯片的扫描电子显微镜技术或接触角测量等方法；（4）产品评估：分析能够表明膜的界面强度，膜厚，抗划痕性能，耐腐蚀性以及相关介电性质等，为满足不同产品要求，对CVD参数进行适当调整，确保产品达到规定的质量。
3. CVD的优缺点（1）优点：（a）CVD制备的膜可以用于制备多种复合薄膜，可以使用单种原料或多个原料来改变所需的膜功能；（b）CVD可以成功地在某些维持低工作温度、低原料充放温度的薄膜制备中，能够有效地防止薄膜退化及基材损坏；（c）比较适合制备大区域的膜，且制备的膜厚度一致性良好，沉积膜所需时间比较短；除此之外，CVD还有改变膜特性可控性高，维护简单等优点。
（2）缺点：（a）制备多金属复合膜时易出现困难；（b）CVD由多个立体结构构成的微纳米膜在活度调节和温度控制方面难以得到一致的条件；（c）当原料遇到有机结构时，很容易产生氧化，从而减弱了其膜性能；（d）还容易出现沉积反应系统中氧化物及污染阴离子等杂质污染物，影响膜层的清洁性及性能。
4. CVD的应用范围CVD非常适合制备有机薄膜以实现有效阻挡载流子（如氧）和气体（如水蒸气）的分子穿过，保护容器不受环境污染。
芯片cvd沉积技术
芯片cvd沉积技术芯片CVD沉积技术是一种重要的制备技术，它可以制备出高质量、高性能的半导体材料，被广泛应用于集成电路、光电子器件、传感器等领域。
CVD沉积技术是一种化学气相沉积技术，它利用化学反应在基片表面沉积出所需的材料。
CVD沉积技术具有高沉积速率、高沉积效率、高沉积质量等优点，因此被广泛应用于半导体制备领域。
CVD沉积技术的原理是利用化学反应在基片表面沉积出所需的材料。
在CVD沉积过程中，首先需要将沉积材料的前体气体引入反应室中，然后通过加热、电子激发等方式将前体气体分解成反应物，反应物在基片表面发生化学反应，形成所需的材料。
CVD沉积技术的反应过程需要在高温、高压、惰性气氛下进行，以保证反应的稳定性和高效性。
CVD沉积技术的应用非常广泛，特别是在半导体制备领域。
CVD沉积技术可以制备出高质量、高性能的半导体材料，如Si、Ge、GaAs等。
这些材料被广泛应用于集成电路、光电子器件、传感器等领域。
CVD沉积技术还可以制备出复杂的多层膜结构，如SiO2/Si、Si3N4/Si等，这些多层膜结构在微电子器件中有着重要的应用。
CVD沉积技术的优点主要体现在以下几个方面。
首先，CVD沉积技术具有高沉积速率，可以在短时间内制备出大面积的薄膜。
其次，CVD沉积技术具有高沉积效率，可以将前体气体的利用率提高到90%以上。
再次，CVD沉积技术可以制备出高质量、高性能的材料，具有良好的电学、光学、机械性能等。
最后，CVD沉积技术可以制备出复杂的多层膜结构，可以满足微电子器件对多层膜结构的需求。
总之，CVD沉积技术是一种重要的制备技术，被广泛应用于半导体制备领域。
CVD沉积技术具有高沉积速率、高沉积效率、高沉积质量等优点，可以制备出高质量、高性能的半导体材料和复杂的多层膜结构。
随着微电子器件的不断发展，CVD沉积技术将会有更广泛的应用前景。
第六讲化学气相沉积CVD技术
如:当反应速度与物质浓度的一次方成正比时 ，则反应属于一级反应。如下述的正向反应
SiCl4+2H2Si+4HCl SiCl3H+H2Si+3HCl SiCl2H2Si+2HCl SiClH3Si+HCl+H2 SiCl2+H2Si+2HCl SiH4Si+2H2
6个反应，6个平衡常数 K
化学气相沉积化学反应平衡的计算
将各反应的平衡常数记为 K1、K2 至 K6，写出 G 与各组元活度（压力 pi）的关系；固态 Si 的活度可认为等于 1
化学气相沉积化学反应平衡的计算
热力学计算不仅可预测CVD过程进行的方向， 还可提供化学平衡的详细信息，这提供了对过程 进行优化的可能性
为此，需要给定温度T、压力P、初始化学组成 x0，求解反应在化学平衡时各组分的分压 pi 或 浓度 xi
但在这种计算中，需要加以考虑的物质种类往往很 多
化学气相沉积化学反应平衡的计算
第一个例子：利用 H2 还原 SiCl4 制备硅薄膜时:
SiCl4(g)+2H2(g)Si(s)+4HCl(g)
(1200C)
这样一个简单的反应平衡问题，人们认为: 至少要考虑八个
气体组分：SiCl4、SiCl3H、SiCl2H2、SiClH3、SiH4、SiCl2、 HCl 和 H2，它们之间由以下六个化学反应联系在一起：
和由六氟化物制备难熔金属 W、Mo 薄膜的反应
WF6(g)+3H2(g)W(s)+6HF(g) (300C)
化学气相沉积反应的类型
氧化反应
如利用 O2 作为氧化剂制备 SiO2 薄膜的氧化反应
SiH4(g)+O2(g)SiO2(s)+2H2(g)
真空气相沉积法
真空气相沉积法
真空气相沉积法（Vacuum Chemical Vapor Deposition，简称
V-CVD）是一种化学气相沉积技术，常用于制备薄膜材料。
它基于在真空环境中将气态前驱物转化为固态材料的原理。
V-CVD的工作原理是将气态前驱物加热至升华温度，生成气
态分子。
然后将气态分子输送到待涂层的基底材料表面，在表面上发生化学反应，并生成固态薄膜。
在此过程中，因为真空环境中没有气体分子来扩散或干扰反应，因此可以获得高纯度、良好质量的薄膜。
V-CVD可以用于制备各种材料的薄膜，例如金属、半导体、
陶瓷等。
它广泛应用于微电子、光电子、光伏、光学涂层等领域。
与其他气相沉积技术相比，V-CVD具有以下优点：
1. 可以在较低的温度下实现沉积，从而减小基底材料的热膨胀和变形风险。
2. 真空环境下没有气体分子的干扰，可以获得高质量、低杂质的薄膜。
3. 可以通过控制气态前驱物的供应速率和反应温度等参数来控制薄膜的成分和结构。
然而，V-CVD也存在一些局限性，如设备复杂、成本高昂、
需要高真空环境等。
另外，由于反应发生在真空中，无法应用于大规模材料制备。
尽管如此，V-CVD仍然是一种重要的薄
膜制备技术，为许多领域的研究和应用提供了重要的支持。
化学气相沉积法名词解释
化学气相沉积法名词解释
化学气相沉积法（Chemical Vapor Deposition，CVD）是一种常用的化学气相沉积技术，用于在固体表面上沉积薄膜或纳米结构材料。
在CVD过程中，化学气体通过化学反应在固体表面上沉积出固体产物，通常在高温和大气压下进行。
CVD通常包括热CVD、等离子体增强CVD、金属有机化学气相沉积等多种形式。
在CVD过程中，通常需要提供一种或多种反应气体，这些气体在反应室中与固体表面发生化学反应，生成沉积物。
反应气体通常是一些有机物、金属有机物或卤化物，可以通过热解或氧化反应来沉积出所需的材料。
CVD技术可以用于生长碳纳米管、石墨烯、金属薄膜、氧化物薄膜等材料。
CVD技术具有许多优点，例如可以在大面积、复杂形状的基板上进行沉积，可以控制沉积薄膜的厚度和成分，并且可以在较低的温度下进行。
同时，CVD也存在一些挑战，例如需要严格控制反应条件、气体流动和温度分布，以确保沉积物的均匀性和质量。
总的来说，化学气相沉积法是一种重要的薄膜和纳米结构材料制备技术，广泛应用于半导体、光电子、纳米材料等领域。
通过
CVD技术，可以制备出具有特定性能和功能的薄膜和纳米结构材料，为现代科学技术的发展提供了重要支持。
CVD沉积技术
1.1 CVD的化学反应 CVD的化学反应
CVD反应有以下特点 ①在中温或高温下，通过气态的初 始化合物之间的气相化学反应而沉积固 体。 ②可以在大气压(常压)或者低于大气 压下(低压)进行沉积。一般来说低压效果 要好些。
1.1 CVD的化学反应 CVD的化学反应
③采用等离子体或激光辅助 技术可以显著地促进化学反应， 使沉积可在较低的温度下进行。 ④沉积层的化学成分可以改 变，从而获得梯度沉积物或者得 到混合沉积层。
1.3 等离子体增强化学气相沉积
从热力学上讲，在反应虽能发生 但反应相当迟缓的情况下，借助等离 子体激发状态，可促进反应，使通常 从热力学上讲难于发生的发应变为可 能。在等离子体沉积过程中，参与的 粒子包括电子、原子、分子(基态与激 发态)、离子原子团、光子等。这一过
1.3 等离子体增强化学气相沉积
1.4.1 微波等离子体增强CVD 微波等离子体增强CVD 5.氢原子同非金刚石结构 的固相碳(如石墨)和气相碳 (如多碳烃)转化为甲烷，增大 气相碳的浓度。
1.4.1 微波等离子体增强CVD 微波等离子体增强CVD
金刚石具体生长条件一般为： 温度：700－1000℃ 压力：几个－几十个Pa 功率：几百－几千VA 时间：视膜厚而定 检 测 ： X- 射 线 ， SEM ， Raman，等
1.4.1 微波等离子体增强CVD 微波等离子体增强CVD 衬底的表面处理对沉积非 常重要，主要是增加缺陷，提 高成核密度。衬底的温度由微 波源功率和气压决定。一般为 700－1200℃。
1.4.1 微波等离子体增强CVD 微波等离子体增强CVD
当CH4 和H2 的混合气体(CH4 比例0.3-8%)进入沉积室后，被 微波激发后等离子化，分解成C, H, H2, CH3, CH2等，形成等离子 体，气相碳源吸收能量后，其
化学气相沉积CVD
化学气相沉积1 前言化学气相沉积CVD(Chemical Vapor Deposition)是利用加热，等离子体激励或光辐射等方法，使气态或蒸汽状态的化学物质发生反应并以原子态沉积在置于适当位置的衬底上，从而形成所需要的固态薄膜或涂层的过程。
一般地说，化学气相沉积可以采用加热的方法获取活化能，这需要在较高的温度下进行；也可以采用等离子体激发或激光辐射等方法获取活化能，使沉积在较低的温度下进行。
另外，在工艺性质上，由于化学气相沉积是原子尺度内的粒子堆积，因而可以在很宽的范围内控制所制备薄膜的化学计量比；同时通过控制涂层化学成分的变化，可以制备梯度功能材料或得到多层涂层。
在工艺过程中，化学气相沉积常常在开放的非平衡状态下进行，根据耗散结构理论，利用化学气相沉积可以获得多种晶体结构。
在工艺材料上，化学气相沉积涵盖无机、有机金属及有机化合物，几乎可以制备所有的金属（包括碳和硅），非金属及其化合物（碳化物、氮化物、氧化物、金属间化合物等等）沉积层。
另外，由于气态原子或分子具有较大的转动动能，可以在深孔、阶梯、洼面或其他形状复杂的衬底及颗粒材料上进行沉积。
为使沉积层达到所需要的性能，对气相反应必须精确控制。
正是由于化学气相沉积在活化方式、涂层材料、涂层结构方面的多样性以及涂层纯度高工艺简单容易进行等一系列的特点，化学气相沉积成为一种非常灵活、应用极为广泛的工艺方法，可以用来制备各种涂层、粉末、纤维和成型元器件。
特别在半导体材料的生产方面，化学气相沉积的外延生长显示出与其他外延方法（如分子束外延、液相外延）无与伦比的优越性，即使在化学性质完全不同的衬底上，利用化学气相沉积也能产生出晶格常数与衬底匹配良好的外延薄膜。
此外，利用化学气相沉积还可生产耐磨、耐蚀、抗氧化、抗冲蚀等功能涂层。
在超大规模集成电路中很多薄膜都是采用CVD方法制备。
经过CVD 处理后，表面处理膜密着性约提高30%，防止高强力钢的弯曲，拉伸等成形时产生的刮痕。
cvd沉积技术和硅碳复合技术_概述及解释说明
cvd沉积技术和硅碳复合技术概述及解释说明1. 引言1.1 概述：CVD沉积技术和硅碳复合技术是在材料科学领域中引起广泛关注的两个重要研究领域。
CVD沉积技术（化学气相沉积）是利用化学反应在固体表面上进行薄膜或纳米材料的合成的一种方法。
它具有高度可控性、多样性和适用范围广等优势，因此在制备功能材料、微电子器件、光学涂层等方面得到了广泛应用。
硅碳复合技术则是将硅和碳元素结合起来形成新种类的材料，旨在改善传统硅基材料的特性，如提高导电率、增强力学性能等。
1.2 文章结构：本文主要包括五个部分。
首先介绍引言部分，概述CVD沉积技术和硅碳复合技术的背景和意义，并说明文章结构。
接下来将详细介绍CVD沉积技术，包括定义和原理、应用领域以及优缺点及发展趋势。
然后讨论硅碳复合技术，包括定义和原理、材料特性及应用情况以及发展前景和挑战。
接着，在第四部分将重点讨论CVD沉积技术在硅碳复合中的应用，包括常见的CVD沉积技术与硅碳复合组合方式、实际应用案例分析以及优化研究与未来发展方向。
最后，通过总结CVD沉积技术和硅碳复合技术的重要性和应用前景，并对未来的研究方向提出建议和展望。
1.3 目的：本文旨在全面概述CVD沉积技术和硅碳复合技术，解释它们的原理、特性以及在科学研究和工程领域中的应用。
通过对这两个领域的深入介绍和分析，旨在揭示它们之间存在的相互关系，并探索其未来发展的前景与挑战。
这篇文章将为科学家、工程师和相关领域从业人员提供一个全面了解CVD沉积技术和硅碳复合技术所涉及内容的综合指南。
2. cvd沉积技术:2.1 定义和原理:cvd (化学气相沉积) 是一种通过化学反应在固体表面上形成薄膜的技术。
其中，化学反应通过所需气体在高温下与固体反应产生。
该技术主要包含以下步骤：物质的传递、化学反应、生成物诱导的增长以及副产物积累和排出。
在cvd过程中，首先选择合适的前驱体物质（也称为气源）和反应条件。
然后，将气源引入反应室，在高温条件下与基底材料进行化学反应。
cvd技术沉积贵金属原理
cvd技术沉积贵金属原理
CVD（Chemical Vapor Deposition）技术是一种将气体反应物质在固体表面上沉积形成薄膜的方法。
在CVD技术中，贵金属通常用作反应原料气体或催化剂。
贵金属的原理包括以下几个方面：
1. 反应气体选择：CVD技术中使用的反应气体通常含有贵金属的有机化合物，例如金属有机前驱体。
这些有机化合物在高温条件下分解，释放出金属原子或离子，用于沉积薄膜。
2. 气相反应：在CVD过程中，反应气体与基底表面发生气相反应。
贵金属原子或离子与基底表面上的活性官能团结合，形成贵金属薄膜。
3. 热解反应：贵金属有机前驱体在高温条件下发生热解反应，分解成金属原子或离子。
这些金属原子或离子在基底表面上发生表面扩散，最终沉积成薄膜。
4. 催化剂作用：贵金属在CVD过程中可以作为催化剂，促进反应气体的分解和沉积。
它可以提供表面活性位点，促进反应物质的吸附和反应。
总之，CVD技术中贵金属的沉积原理涉及反应气体选择、气相反应、热解反应和催化剂作用等方面，通过化学反应和热解反应将贵金属沉积到基底表面上形成薄膜。
芯片cvd沉积技术
芯片cvd沉积技术芯片CVD沉积技术引言：芯片是现代电子设备中不可或缺的核心组件之一。
而芯片的制备过程中，CVD（化学气相沉积）技术发挥着重要的作用。
本文将介绍芯片CVD沉积技术的原理、应用和发展前景。
一、CVD技术的原理及工作过程CVD技术是一种通过化学反应在固体表面沉积物质的方法。
其基本原理是在高温和低压的条件下，将气体或液体中的化学物质转化为固态材料，并在芯片表面沉积形成薄膜。
CVD技术具体包括以下几个步骤：1. 前处理：在芯片表面进行清洗和活化处理，以提高表面的粘附性和反应活性。
2. 气体供给：将所需的气体通过气体管道引入反应室，其中包括反应物和载气。
3. 反应：在高温和低压的条件下，反应物分解并与芯片表面发生化学反应，生成所需的沉积物。
4. 气体排放：将反应后的废气排出反应室，以保持反应环境的稳定性。
二、CVD技术在芯片制备中的应用1. 薄膜沉积：CVD技术可以在芯片表面沉积各种功能性薄膜，如金属薄膜、氧化物薄膜和多层膜结构等。
这些薄膜可以用于电子元器件的导电层、绝缘层和隔离层等。
2. 晶体生长：CVD技术可以控制晶体的生长过程，通过调节反应条件和材料组分，可以获得高质量、高纯度的晶体材料，如硅、碳化硅和氮化镓等。
这些晶体材料可用于微电子器件的制造。
3. 掩膜制备：CVD技术可以在芯片表面形成光刻掩膜，用于制备微米级结构和电路图案。
这对于芯片的微细加工和集成非常重要。
三、CVD技术的发展前景随着科技的不断进步，CVD技术也在不断发展壮大。
未来，CVD技术在芯片制备中的应用将更加广泛和重要。
具体表现在以下几个方面：1. 薄膜性能的提升：CVD技术将不断改进，以提高薄膜的质量和性能。
例如，通过优化反应条件和材料选择，可以实现更高的薄膜导电性和化学稳定性。
2. 纳米级结构的制备：CVD技术将逐渐实现对纳米级结构的精确控制。
通过调节反应条件和使用特殊的催化剂，可以在芯片表面沉积出具有纳米级尺寸的结构，如纳米线和纳米颗粒等。
cvd化学气相沉积
cvd化学气相沉积
CVD（化学气相沉积）是一种从气体中利用化学反应合成出新的物质的技术，它已被用于制造出多种多样的材料，如金属、碳纳米管以及其他复合材料。
本文将探讨CVD的原理，方法以及其在工业界的应用。
CVD技术是通过将特定成分的气体混合在一起，再采用一定温度和压力环境下施加电压进行电弧分解，利用热力学原理，使气体中的原材料发生反应，生成新的物质，从而达到所需的形态以及性能的目的。
CVD的技术可以分为三类，即低温CVD（LTCVD）、中温CVD（MTCVD）和高温CVD（HTCVD），根据施工温度的不同而区分。
低温CVD使用温度较低，常在室温到200℃之间；中温CVD温度一般在200-600℃之间；而高温CVD温度大多在600℃以上，最高可达1200℃。
CVD技术在工业界的应用主要有两方面。
一是在半导体工艺中用它来制备晶体硅、硅钝化等；二是在机械制造及包装，它可用于制造电子组件、集成电路零件等。
例如，CVD技术可以用来弥补喷涂的不足，可以用来在定尺寸结构体上制造出精细的层状结构，如电路板中的互连层、腐蚀抑制剂层等。
此外，CVD技术还可以用来制造碳纳米管、金属纳米管、有机结构体和金属复合材料等。
这些新材料在电子、机械、橡胶、塑料等行业有广泛的应用。
综上所述，CVD技术的特点是简便、快速、成本低，是制造金属、
碳纳米管以及其他复合材料的理想方法。
因而，它在工业界中得到了广泛的应用，是当今材料制备和技术发展的重要途径。
第六讲_化学气相沉积(CVD)技术
G cGC aGA bGB
其中，a、b、c 是反应物、反应产物的摩尔数。由此
c a C G G RTln a b aA a B
G RTlnK
ai 为物质的活度，它相当于其有效浓度。G是反应的标 准自由能变化。 由G，可确定 CVD 反应进行的方向。
例: CVD 过程的热力学考虑
SiCl4(g)+2H2(g) Si(s)+4HCl(g), Si
从各曲线的走势可知，气相中 Si 的含量在1300K以上时开 始下降。表明，高于1300K的沉积温度有利于Si 的快速沉积
第二个例子：由 SiH4 + BCl3 + H2 制备 Si-B 薄膜
Si-B-Cl-H 体系中沉积相与组元浓度、温度的关系
化学气相沉积反应的类型
氧化反应
如利用 O2 作为氧化剂制备 SiO2 薄膜的氧化反应 SiH4(g)+O2(g)SiO2(s)+2H2(g) (450C) 和由 H2O 作为氧化剂制备 SiO2 薄膜的氧化反应 SiCl4(g)+2H2O(g)SiO2(s)+4HCl(g) (1500C)
（气压较 PVD 时为高）
而一般的CVD过程，气体又多处于层流态
（但, 有时为了促进气体对流，也使用紊流态） 气体的宏观流动也分为两种: 气流压力梯度造成的强制对流 气体温度的不均匀性引起的自然对流
气体的强制流动: CVD 容器与气流
外形渐变 强制对流 倾斜设置
扩散困难
轴对称的反应容器：在衬底表面附近提供的流场最均匀 水平式的反应容器：具有较大的装填效率，但在容器的下游处，反应 物的有效浓度逐渐降低 管式的反应容器：装填效率高，但样品间反应气体的对流效果差 三种容器的几何尺寸都呈渐变式的变化，因为这样可以避免由于几何尺寸 的突变而产生的气流涡旋
cvd 化学气相沉积
cvd 化学气相沉积CVD（化学气相沉积）是一种重要的薄膜制备技术，广泛应用于微电子、材料科学、纳米技术等领域。
本文将介绍CVD的基本原理、应用领域以及未来发展方向。
让我们来了解CVD的基本原理。
化学气相沉积是一种在气相条件下通过化学反应生成固体薄膜的技术。
它的基本原理是在高温下，将气体或液体前体物质引入反应室中，通过化学反应形成气相中间体，然后在衬底上沉积出所需的固体薄膜。
CVD的反应过程主要包括气体输运、吸附、表面反应和膜沉积等步骤。
CVD技术具有许多优点，如制备的薄膜具有高纯度、均匀性好、可控性强等特点。
此外，CVD还可以在复杂的表面形貌上进行薄膜沉积，如纳米颗粒、多孔膜等。
因此，CVD被广泛应用于微电子行业，用于制备晶体管、集成电路、显示器件等。
同时，它也被应用于材料科学领域，用于制备超硬材料、陶瓷薄膜、光学薄膜等。
除了微电子和材料科学领域，CVD还在纳米技术领域得到了广泛应用。
纳米领域的发展对CVD技术提出了更高的要求，例如制备纳米线、纳米颗粒和纳米薄膜等。
由于CVD具有优异的可控性和均匀性，它成为了纳米材料制备的重要工具。
通过调节反应条件和前体物质的选择，可以实现对纳米材料形貌、大小和组成的精确控制。
未来，CVD技术在能源领域和生物医学领域的应用也备受关注。
在能源领域，CVD可以用于制备高效的太阳能电池、燃料电池等器件。
通过优化薄膜的能带结构和界面特性，可以提高能源转换效率。
在生物医学领域，CVD可以用于制备生物传感器、药物传递系统等。
通过在表面修饰功能性薄膜，可以实现对生物分子的高灵敏检测和精确控制。
CVD是一种重要的化学气相沉积技术，广泛应用于微电子、材料科学、纳米技术等领域。
它具有优异的可控性和均匀性，可以制备高纯度、均匀性好的薄膜。
随着纳米技术和能源领域的快速发展，CVD技术在这些领域的应用前景非常广阔。
未来，我们可以期待CVD技术在更多领域的突破和创新。
芯片cvd沉积技术
芯片cvd沉积技术芯片CVD沉积技术芯片CVD沉积技术是一种重要的微电子制造技术，广泛应用于半导体行业。
CVD全称化学气相沉积，是指通过化学反应在固体表面生成薄膜的一种方法。
在芯片制造过程中，CVD沉积技术扮演着至关重要的角色，它可以实现高质量、均匀厚度的薄膜沉积，为芯片的性能提升提供了重要支持。
CVD沉积技术的原理是利用气相反应在基底表面生长薄膜，其中包括化学反应和物理吸附两个主要过程。
在CVD沉积过程中，首先需要将所需的前驱物质（precursor）以气态形式引入反应室，然后在基底表面通过化学反应生成所需的薄膜。
这种方法可以实现高温、低温、大气压、低气压等条件下的薄膜沉积，具有较高的沉积速率和沉积效率。
CVD沉积技术在芯片制造中的应用非常广泛。
首先，它可以用于制备多种材料的薄膜，如金属、氧化物、氮化物等。
这些材料的特性可以通过CVD沉积技术进行调控，从而满足芯片制造的不同需求。
其次，CVD沉积技术可以实现高质量、均匀厚度的薄膜沉积，提高芯片的性能和可靠性。
此外，CVD沉积技术还可以实现复杂结构的沉积，如纳米线、量子点等，为芯片的功能扩展提供了可能。
在芯片CVD沉积技术中，前驱物的选择和反应条件的控制是非常关键的。
不同的前驱物和反应条件可以实现不同材料的沉积，从而实现对芯片性能的调控。
例如，选择不同的金属前驱物可以实现金属薄膜的沉积，而改变反应温度和压力可以实现不同薄膜的结构和性能调控。
因此，CVD沉积技术的优化和掌握对于芯片制造的成功至关重要。
总结起来，芯片CVD沉积技术是一种重要的微电子制造技术，通过化学反应在固体表面生成薄膜。
它在芯片制造中具有广泛的应用，可以实现高质量、均匀厚度的薄膜沉积，为芯片的性能提升提供了重要支持。
在实际应用中，前驱物的选择和反应条件的控制是非常关键的，通过优化和掌握CVD沉积技术，可以实现对芯片性能的调控，满足不同的制造需求。
芯片CVD沉积技术的发展将进一步推动微电子行业的发展，为我们的生活带来更多便利和可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
