漏电保护器的工作原理和应用

合集下载

漏电保护器工作原理

漏电保护器工作原理

漏电保护器工作原理引言概述:漏电保护器是一种用于保护人身安全的电气设备,其主要功能是在电气设备发生漏电时迅速切断电源,以防止电流通过人体造成触电伤害。

本文将详细介绍漏电保护器的工作原理及其五个主要部分。

一、漏电保护器的工作原理:1.1 漏电保护器的基本原理:漏电保护器通过检测电路中的漏电电流来实现其工作。

当电流通过正常回路时,进入和离开电路的电流应该是相等的。

而当电流通过人体或漏电时,部分电流会绕过正常回路,导致进入和离开电路的电流不相等。

漏电保护器利用这个原理来检测漏电情况并切断电源。

1.2 漏电保护器的感应线圈:漏电保护器内部的感应线圈起着关键作用。

感应线圈通过电流互感作用,将电路中的电流转化为磁场信号。

当电路中存在漏电时,感应线圈会感应到磁场的变化,并产生相应的信号。

1.3 漏电保护器的触发器:漏电保护器的触发器是控制切断电源的关键元件。

当感应线圈产生的信号超过预设的阈值时,触发器会迅速切断电源,以保护人身安全。

触发器通常采用电磁式或电子式设计,能够在极短的时间内切断电源,确保人体不会受到电击。

二、漏电保护器的五个主要部分:2.1 电源接口:漏电保护器通常与电源接口相连,将电源输入到设备中。

电源接口应具备良好的绝缘性能,以防止电流通过接口导致漏电。

2.2 感应线圈:感应线圈是漏电保护器的核心部件,负责感应电路中的电流变化。

感应线圈通常由铜线绕制而成,具备良好的导电性能和磁场感应能力。

2.3 触发器:触发器是漏电保护器的关键元件,负责判断感应线圈产生的信号是否超过阈值。

触发器通常由电磁或电子元件构成,能够在瞬间切断电源,确保人身安全。

2.4 切断装置:切断装置是漏电保护器的一部分,其作用是在触发器判断漏电时切断电源。

切断装置通常采用开关或继电器等元件,能够迅速切断电路,以防止漏电事故的发生。

2.5 信号指示器:信号指示器是漏电保护器的一个重要组成部分,用于指示漏电保护器的工作状态。

通常采用LED灯或指示灯来表示电路是否正常工作,以便及时发现故障并采取相应措施。

漏电保护器的原理以及应用

漏电保护器的原理以及应用

漏电保护器的原理以及应用漏电检测元件通常采用差动电流互感器,也称为漏电互感器。

当电流通过电路时,漏电互感器同时将相等大小的电流引导到两个互感线圈中,如果电路没有漏电,两个线圈中的电流大小相等,产生的磁通也相互抵消,不会在中心铁芯中产生感应电流;而如果电路有漏电,则漏电电流会经过漏电互感器的两个线圈,产生的磁通不再相互抵消,会在中心铁芯中产生感应电流。

电子检测电路通过对漏电互感器两个线圈中的电流进行比较,检测出是否存在漏电。

通常使用电压变换器将感应电流转变为电压信号,然后通过一系列的放大、滤波和比较等电子电路对漏电电流进行处理,当漏电电流达到设定阈值时,电子检测电路会触发触发开关。

触发开关具有灵敏的反应速度,其主要任务是在检测到漏电时迅速切断电路。

通常使用电磁触发开关或电子触发开关来实现。

电磁触发开关工作原理是在漏电检测到漏电时产生一个故障信号,使电磁触发开关的触发线圈中产生电磁力,从而迅速切断电路。

而电子触发开关主要通过电子元件进行运算,一旦检测到漏电,电子触发开关就会迅速切断电路。

漏电保护器的应用非常广泛,特别是在家庭和公共场所的电气设备中。

在家庭中,漏电保护器通常被安装在电路开关箱中,用于保护人身安全。

一旦发生漏电,漏电保护器会迅速切断电路,避免人体触电。

在公共场所,如医院、学校、商场等,漏电保护器也被广泛应用于电气设备中,保护人员和设备的安全。

此外,漏电保护器还广泛用于工业生产中,保护各类设备以及工人的安全。

总而言之,漏电保护器是一种非常重要的电气装置,其工作原理是通过检测漏电电流来保护人身安全和电气设备。

漏电保护器的应用范围广泛,不仅在家庭、公共场所,也在工业生产中起到了至关重要的作用。

通过使用漏电保护器,可以有效预防电气事故和触电事故的发生,提高人们的生活质量和工作环境安全性。

漏电保护器的工作原理和应用

漏电保护器的工作原理和应用

漏电保护器的工作原理和应用国外多年的运行经验表明,推广使用漏电保护器,对防止触电伤亡事故,避免因漏电而引起的火灾事故,具有明显的效果。

本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。

1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA为零序电流互感器,GF为主开关,TL为主开关的分励脱扣器线圈。

在被保护电路工作正常,没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次侧的电流相量和等于零。

即:这样TA的二次侧不产生感应电动势,漏电保护器不动作,系统保持正常供电。

当被保护电路发生漏电或有人触电时,由于漏电电流的存在,通过TA一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下,TL二次侧线圈就有感应电动势产生,此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线圈TL通电,驱动主开关GF自动跳闸,切断故障电,从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同,不赘述。

2 装设漏电保护器的围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》,对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地);(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3)建筑施工工地的电气施工机械设备;(4)暂设临时用电的电器设备;(5)宾馆、饭店及招待所的客房插座回路;(6)机关、学校、企业、住宅等建筑物的插座回路;(7)游泳池、喷水池、浴池的水中照明设备;(8)安装在水中的供电线路和设备;(9)医院中直接接触人体的电气医用设备;(10)其它需要安装漏电保护器的场所。

漏电保护器工作原理及应用范围

漏电保护器工作原理及应用范围

漏电保护器工作原理及应用范围漏电保护器的工作原理基于电流平衡原理。

在正常情况下,电流通过火线(L)和零线(N)是平衡的,两者的电流大小相等。

当电流通过人体或设备进入地线时,会导致电流不平衡,这就是漏电。

漏电保护器(RCD)内部安装有一个电流变压器,它的功能是检测电流的平衡情况。

当漏电发生时,电流变压器将会检测到电流不平衡。

漏电保护器会比较火线和零线的电流大小,如果二者之差超过设定值(通常为30mA),保护器将会迅速切断电源。

这个过程发生得非常迅速,通常只需要几毫秒的时间。

1.家用电器:漏电保护器通常用于保护家庭的电源插座和电气设备。

它可以防止家庭成员在使用电器时发生漏电导致的电击事故。

2.建筑物:漏电保护器通常用于保护建筑物的电气线路和配电盘。

在建筑物中,有很多电器设备和照明设施,使用漏电保护器可以避免由于电器老化、线路短路或其他故障引起的漏电事故。

3.工业设备:在工业生产过程中,往往存在大量的电气设备和机器。

漏电保护器可以及时检测到设备中的漏电情况,并切断电源,避免对生产过程造成影响,同时保护工作人员的安全。

1.定期检测:使用漏电保护器的设备和线路需要定期检测,以确保其正常工作。

检测的频率可以根据使用环境和重要性的不同而有所差异。

2.正确安装:漏电保护器需要正确安装在电气系统中,并符合相关的安装要求。

安装前应先了解设备的工作原理和安装要求。

3.及时修复:如果发现漏电保护器无法正常工作,应及时修复或更换。

漏电保护器是一种重要的安全设备,不能忽视其工作状态。

总结起来,漏电保护器是一种用于保护人身安全和防止火灾的电气装置。

通过监测电力线路中的漏电情况,并在发生漏电时迅速切断电源,漏电保护器可以有效地避免电气事故的发生。

它适用于家庭、建筑物和工业设备等各个领域,并需要定期检测和正确安装,以保证其正常工作。

漏电保护器工作原理

漏电保护器工作原理

漏电保护器工作原理引言概述:漏电保护器是一种用于保护人身安全的电器设备,它能够及时检测电路中的漏电情况,并在发生漏电时迅速切断电源,以防止电流通过人体造成电击伤害。

本文将详细介绍漏电保护器的工作原理。

一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电子控制单元和断路器等组成。

漏电保护装置是核心部件,它能够检测电流的不平衡情况,一旦发生漏电,就会触发断路器切断电源。

1.2 漏电保护器的工作原理漏电保护器通过电流互感器实时监测电路中的电流情况。

当电流通过漏电保护器进入电路时,电流互感器会产生相应的电磁感应,将感应信号传递给电子控制单元。

电子控制单元会对感应信号进行处理,一旦检测到电流不平衡,即漏电现象发生,就会发出触发信号,使断路器迅速切断电源,以保护人身安全。

1.3 漏电保护器的灵敏度和动作时间漏电保护器的灵敏度是指它能够检测到的最小漏电电流。

一般来说,漏电保护器的灵敏度在几毫安到几十毫安之间。

而漏电保护器的动作时间是指它从检测到漏电到切断电源的时间,一般在几十毫秒到几百毫秒之间。

二、漏电保护器的工作过程2.1 漏电保护器的检测原理漏电保护器通过检测电路中的电流是否平衡来判断是否发生漏电。

当电路中的电流通过人体或其他漏电路径流失时,电路中的总电流会发生不平衡,漏电保护器能够通过电流互感器感应到这种不平衡,并触发断路器切断电源。

2.2 漏电保护器的动作方式漏电保护器有两种动作方式,一种是电磁式漏电保护器,另一种是电子式漏电保护器。

电磁式漏电保护器通过电磁铁的吸合来实现切断电源,而电子式漏电保护器则通过电子元件的控制来实现切断电源。

2.3 漏电保护器的重要性漏电保护器在电路中起到了至关重要的作用,它能够及时切断电源,避免漏电造成的人身伤害。

特别是在潮湿环境或使用电器设备较多的场所,漏电保护器更是必不可少的安全设备。

三、漏电保护器的分类3.1 按动作方式分类漏电保护器可以根据动作方式分为两种类型,一种是瞬时动作型漏电保护器,另一种是延时动作型漏电保护器。

漏电保护器的原理和作用

漏电保护器的原理和作用

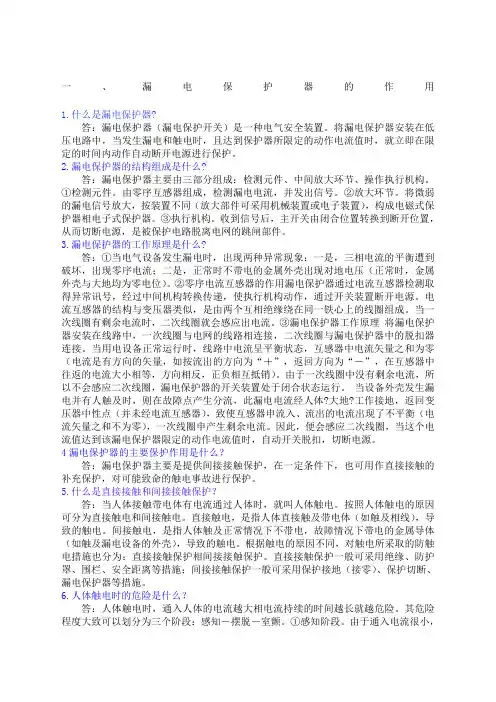

一、漏电保护器的作用1.什么是漏电保护器?答:漏电保护器(漏电保护开关)是一种电气安全装置。

将漏电保护器安装在低压电路中,当发生漏电和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护。

2.漏电保护器的结构组成是什么?答:漏电保护器主要由三部分组成:检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成,检测漏电电流,并发出信号。

②放大环节。

将微弱的漏电信号放大,按装置不同(放大部件可采用机械装置或电子装置),构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后,主开关由闭合位置转换到断开位置,从而切断电源,是被保护电路脱离电网的跳闸部件。

3.漏电保护器的工作原理是什么?答:①当电气设备发生漏电时,出现两种异常现象:一是,三相电流的平衡遭到破坏,出现零序电流;二是,正常时不带电的金属外壳出现对地电压(正常时,金属外壳与大地均为零电位)。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号,经过中间机构转换传递,使执行机构动作,通过开关装置断开电源。

电流互感器的结构与变压器类似,是由两个互相绝缘绕在同一铁心上的线圈组成。

当一次线圈有剩余电流时,二次线圈就会感应出电流。

③漏电保护器工作原理将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零(电流是有方向的矢量,如按流出的方向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销)。

由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体?大地?工作接地,返回变压器中性点(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩余电流。

漏电保护器的原理以及应用

漏电保护器的原理以及应用

漏电保护器的原理以及应用漏电保护器,又称差动保护器,是一种用来保护电路及人身安全的电力保护设备。

其主要原理是基于检测电路中的漏电流,并在漏电超过一定数值时迅速切断电源,以防止漏电造成电击或起火等危险情况发生。

以下将详细介绍漏电保护器的工作原理和应用。

一、漏电保护器的原理:1.互感器:漏电保护器的互感器通常采用磁环式互感器或铁芯互感器。

互感器的主要作用是将被保护电路中的电流传感到次级上,通过变压器原理,将漏电电流转化为电压信号。

2.比较器:漏电保护器通常采用集成电路来实现比较器功能。

比较器将次级互感器输出的电流信号与设定的漏电动作值进行比较,并将结果输出给触发器。

3.触发器:触发器的作用是根据比较器的输出情况来判断是否需要切断电源。

当漏电电流超过设定值时,触发器会发出信号,触发开关断开电源,以实现漏电保护的目的。

4.开关阀:漏电保护器的开关阀通常采用热磁式断路器。

当触发器发出信号后,开关阀会迅速断开电源,以切断电流流过被保护电路。

二、漏电保护器的应用:1.家庭用电:漏电保护器在家庭用电方面的应用非常重要。

由于家用电器使用频繁,漏电保护器能够迅速切断电源,避免电器漏电造成触电事故。

例如,浴室、厨房等潮湿环境中使用的电器,一旦发生漏电,漏电保护器能够及时切断电源,降低触电风险。

2.工业电力系统:漏电保护器在工业电力系统中的应用也非常广泛。

工业生产线上的电器设备大多数情况下都是有较大功率的,一旦发生漏电,漏电电流很容易超过人身安全限值,漏电保护器能够迅速切断电源,保护工作人员的安全。

3.农业用电:农业领域中的漏电保护器主要应用于农田灌溉系统中。

水泵等设备在灌溉时可能出现漏电,漏电保护器能够及时切断电源,避免漏电造成的电源浪费和危险。

4.商业建筑用电:商业建筑中的漏电保护器主要用于室内照明和配电系统。

漏电保护器能够及时切断电源,阻止漏电引起的火灾和电气设备损坏。

5.其他领域:除了以上应用外,漏电保护器还广泛应用于地铁、车辆充电桩、电动工具等领域,以保障人身安全。

漏电保护器及应用

漏电保护器及应用

漏电保护器的应用漏电保护器,又叫漏电保护开关,是一种电气安全装置,安装在低压电路中,主要是用来在设备发生漏电故障和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护.1、漏电保护器的工作原理:漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成.被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上,且电流超过预定值时,那么会立即出现开关跳闸,从而切断了故障电路,达到保护的作用.漏电保护器组成一般来说在正常情况下,各相电流的相量和等于零.由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零.这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电.当发生接地故障或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零.那么会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路.2. 漏电保护器的分类:漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种.2.1漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置.漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成.它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护.当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路.因此,辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路.辅助接点也可以接通声、光信号装,发出漏电报警信号,反映线路的绝缘状况.漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开,而且具有对漏电流检和判断的功能,当主回路中发生漏电或绝缘破坏,漏电保护开关可根据判断结果将主电路接通或开的开关元件.它与熔断器、热继电器配合可构功能完善的低压开关元件.目前这种形式的漏电保护装置应用最为广泛,市上的漏电保护开关根据功能常用的有以下几种:①只具有漏电保护断电功能,使用时必须与熔器、热继电器、过流继电器等保护元件配合.②同时具有过载保护功能.③同时具有过载、短路保护功能.④同时具有短路保护功能.⑤同时具有短路、过负荷、漏电、过压、欠压能.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座.其额定电流一般为以下,漏电动作电流6~30 mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所.3.漏电保护器的安装:安装漏电保护器除应遵守常规的电气设备安装规程外,还应注意以下几点:3.1标有电源侧和负荷侧的漏电保护器不得接反.如果接反,会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电,因长时间通电而烧毁.漏电保护器的安装应符合生产厂家产品说明书的要求.3.2安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施.3.3安装漏电保护器时,必须严格区分中性线和保护线.使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器.经过漏电保护器的中性线不得作为保护线.3.4工作零线不得在漏电保护器负荷侧重复接地,否那么漏电保护器不能正常工作.3.5采用漏电保护器的支路,其工作零线只能作为本回路的零线,禁止与其他回路工作零线相连,其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线.被保护的用电设备与漏电保护器之间的各线互相不能碰接.如果出现线间相碰或零线间相交接,会立刻破坏了零序平衡电流值,而引起漏电保护器误动作;另外,被保护的用电设备只能并联安装在漏电保护器之后,接线保证正确,也不许将用电设备接在实验按钮的接线处.3.7漏电保护器的使用要求漏电保护器的保护X围应是独立回路,不能与其他线路有电气连接.4.漏电保护器的使用:漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证.在使用中要按照使用说明书的要求使用漏电保护器,做好定期的维护,并按规定每月检查一次,即操作漏电保护器的试验按钮,检查其是否能正常断开电源.在检查时应注意操作试验按钮的时间不能太长,一般以点动为宜,次数也不能太多,以免烧毁内部元件.漏电保护器在使用中发生跳闸,应先查清漏电保护器本身是否有故障,可将保护器负载侧断开,如果漏电保护器能合闸即为正常,如果再次跳闸,此时应采用逐步接入各路负荷的方法来判别故障的发生点,排除故障.允许试送电一次,不得连续强行送电.漏电保护器一旦损坏不能使用时,应由专业电工进行检查或更换.如果漏电保护器发生误动作和拒动作,其原因:一方面是由漏电保护器本身引起,另一方面是来自线路的缘由,应具体分析,不要私自拆卸和调整漏电保护器的内部器件.5.结束语:漏电保护器是用来直接或间接保护人体触电的安全设备,是安全用电的一项重要技术措施.在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果.目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用.。

漏电保护器的原理及应用

漏电保护器的原理及应用

漏电保护器的原理及应用自从人类发明并使用电以来,电不仅给人类带来了很多方便,也能给人类带来灭顶之灾。

他可能烧坏电器引起火灾,或者使人触电。

如果有一种设备可以使人们安全的使用电,将会避免很多必要的损失,所以五花八门的电路接踵迩来的同时,诞生了各式各样的保护器,其中有一种专门保护人的称为漏电保护器。

一、漏电保护器的工作原理在了解漏电保护器的主要原理前,我们有必要先了解以下什么是触电。

触电是指电流通过人体而引起的伤害。

当人手触摸电线并形成电流回路的时候,人身上就有电流通过。

当触电已经发生的时候,就要求在短时间内切除电流。

比如说如果通过人体的电流是50mA的时候,就要求在1秒内切断电流。

低压配电线路的故障主要是三相短路,两相短路及接地故障。

由于相间短路产生很大的短路电流,故可用熔断器,断路器等开关设备来自动切除电源。

由于其保护动作值按躲过正常负荷电流整定,故动动作值大,因此一般情况下接地故障靠熔断器,断路器难以自动切除,或者说其灵敏度满足不了要求。

人们利用电器线路或电器设备发生单相接地故障时回产生剩余电流,从而利用这种剩余电流来切断故障线路或设备电源而保护电器和人身安全。

现在应用最多的就是电流动作型漏电保护器。

L1L2L3N电流型漏电保护器工作原理图如图所示为电流型漏电保护的基本电器原理图,LH为剩余电流互感器,也称零序电流互感器,由环状铁心(高导磁率的坡莫合金或非晶态合金)制成,其上绕有二次侧线圈,电源线L1,L2,L3及零线N从LH中穿过,构成其一次侧线圈。

LH的作用是反映漏电电流信号的,故构成装置的比较,控制部分。

KM为接触器,构成装置的执行部分,其作用是执行动作命令的。

漏电保护器一般都是由这三部分组成。

在正常情况下漏电保护器所控制的的电路中没有人身触电及漏电等接地故障时,各项电流的相量和等于零。

即ia+ib+ic=0同时各项电流LH铁心中所产生的磁通向量和也等于零。

这时二次回路中就没有感应电势输出,漏电装置不动作,当电路中发生触电或漏电故障。

漏电保护器的工作原理及应用

漏电保护器的工作原理及应用

5 2
内蒙 古石 油化 工
20 年第2 期 08 3
2 1 必 须装 漏 电保 护器 ( 电开 关) . 漏 的设 备和场 所
2 1 1 属 于 I 的移 动 式 电气 设 备 及 手持 式 电动 . . 类
工 具 ( 类 电气产 品 , I 即产 品的 防 电击 保 护不 仅 依靠 设 备 的基 本绝 缘 , 且还 包含 一个 附加 的安全 预 防 而
用 于单相 回路及三 相 三线 制 的漏 电保 护器 的工 作 原理 与此 相 同 , 在此 就 不赘述 了 。 2 装设 漏电 保护 器 的范 围 19 9 2年 , 家 质 量 技 术 监 督 局 发 布 的 国 标 国 GB 3 5 2 2 漏 电保 护 器安装 和 运 行 》 对 全 国城 乡 195 9{ , 装设 漏 电保护 器做 出统一 规定 。 除, 则应停 机检 查 。 如果 在运 行 中发 生不 正常 振动 和 声 音 , 降 低 负荷 直 到 振 动 消 除 为 止 , 时查 找 原 应 同 因 。 振动 强 烈并 出现金 属 摩擦声 , 如 则应 立即 破坏 真 空紧 急停 机 。
根 据 工 作 原理 , 电保 护 器 主 要 包 括检 测 元 件 漏 ( 序 电流互 感 器 ) 中间环 节 ( 零 、 包括 放大 器 、 比较 器 、
应 电动势 , 电保 护器不 动 作 , 漏 系统 保持 正常 供 电 。 当 被保 护 电路 发 生 漏 电或 有 人触 电时 , 由于 漏 电电流 的存 在 , 过 TA 一 次 侧 各 相 电流 的 相 量 和 通 不 再等 于零 , 生 了漏 电 电流 I 。 产 k 在 铁 心中 出现 了交变 磁通 , 在交变 磁通 作 用下 , TL二 次 侧 线 圈 就 有 感 应 电动 势 产 生 , 漏 电 信号 此 经 中 间环节 进行 处理 和 比较 , 当达 到预 定 值时 , 主 使 开 关分 励脱 扣器 线 圈 TL通 电 , 驱动 主开 关 G 自动 F 跳闸, 切断故 障 电 , 而实 现 保护 。 从

漏电保护器的工作原理

漏电保护器的工作原理

漏电保护器的工作原理漏电保护器是一种电气安全设备,用于检测电路中的漏电情况并及时切断电源,以保护人身安全和防止火灾事故的发生。

它是现代电气系统中必不可少的一部分,广泛应用于家庭、工业和商业建筑中。

漏电保护器的工作原理如下:1. 工作原理概述漏电保护器通过检测电路中的漏电电流来实现其工作。

当电路中的漏电电流超过设定的阈值时,漏电保护器会迅速切断电源,以防止漏电电流对人体的危害。

2. 工作原理详解漏电保护器的主要组成部分包括漏电检测单元、电磁触发单元和断路器。

2.1 漏电检测单元漏电检测单元是漏电保护器的核心部件,用于检测电路中的漏电情况。

它通过测量电路中的进线电流和回线电流的差值来判断是否存在漏电。

当电路中的漏电电流超过设定的阈值时,漏电检测单元会产生一个触发信号。

2.2 电磁触发单元电磁触发单元接收漏电检测单元产生的触发信号,并通过电磁机构来切断电源。

当漏电检测单元检测到漏电时,电磁触发单元会迅速吸合,使断路器切断电源,以防止漏电电流对人体的危害。

2.3 断路器断路器是漏电保护器中的一个重要组成部分,用于切断电源。

当漏电保护器检测到漏电时,断路器会迅速切断电源,以避免漏电电流对电气设备和人体的伤害。

3. 工作原理示意图下面是一个简化的示意图,展示了漏电保护器的工作原理:[示意图]4. 工作原理的应用漏电保护器的工作原理可以应用于各种电气系统中,包括住宅、商业和工业建筑。

它可以有效地检测和切断漏电电流,保护人身安全和设备的正常运行。

5. 工作原理的优势漏电保护器具有以下优势:- 高灵敏度:能够及时检测到微弱的漏电电流。

- 快速切断:在漏电情况发生时,能够迅速切断电源,减少事故发生的可能性。

- 可靠性:经过严格的测试和认证,具有较高的可靠性和稳定性。

- 易于安装和使用:漏电保护器的安装和使用非常简单,不需要复杂的操作和维护。

总结:漏电保护器通过检测电路中的漏电电流来保护人身安全和设备的正常运行。

它的工作原理基于漏电检测单元、电磁触发单元和断路器的协同作用。

漏电保护器工作原理

漏电保护器工作原理

漏电保护器工作原理漏电保护器是一种用于保护电气设备和人身安全的重要装置。

它能够及时检测到电路中的漏电情况,并在发生漏电时迅速切断电源,以防止电流通过人体而造成触电事故。

本文将详细介绍漏电保护器的工作原理。

一、漏电保护器的基本原理漏电保护器的工作原理基于电路中的电流平衡原理。

在正常情况下,电路中的电流应该是平衡的,即进入电路的电流应该等于离开电路的电流。

当电流通过一个设备或人体时,如果发生漏电,电流会通过漏电回路流入大地,导致电路中的电流不平衡,这时漏电保护器就会发挥作用。

二、漏电保护器的结构及工作原理漏电保护器通常由漏电保护装置和电磁触发装置组成。

1. 漏电保护装置漏电保护装置是漏电保护器的核心部分,它主要由漏电检测装置和漏电动作装置组成。

漏电检测装置通过检测电路中的电流差值来判断是否发生漏电。

它通常由差动电流互感器和电流比较器组成。

差动电流互感器将电路中的电流分为两路,一路通过主回路,另一路通过比较回路。

当主回路中的电流和比较回路中的电流不平衡时,差动电流互感器会产生差动电流信号,传递给电流比较器进行处理。

漏电动作装置是漏电保护装置的执行部分,它根据漏电检测装置的信号来切断电源。

漏电动作装置通常由电磁继电器和触发装置组成。

当漏电检测装置检测到漏电时,电磁继电器会被触发,切断电路的电源。

2. 电磁触发装置电磁触发装置是漏电保护器的辅助部分,它主要由电磁铁和触发装置组成。

电磁铁是电磁触发装置的关键部件,它通过电磁感应原理产生磁场,使触发装置动作。

触发装置通常由电磁铁控制的机械开关组成,当电磁铁受到电流的作用时,机械开关会切断电源。

三、漏电保护器的工作流程漏电保护器的工作流程可以分为以下几个步骤:1. 检测电流差值漏电保护器首先通过差动电流互感器检测电路中的电流差值。

差动电流互感器将电路中的电流分为两路,一路通过主回路,另一路通过比较回路。

当主回路中的电流和比较回路中的电流不平衡时,差动电流互感器会产生差动电流信号。

漏电保护器工作原理及应用范围

漏电保护器工作原理及应用范围

漏电保护器工作原理及应用范围
漏电保护器的工作原理主要基于电流平衡原理。

在正常情况下,电流
从线路的相位导线经过负载返回到线路的中性导线,导致相位导线和中性
导线的电流是平衡的。

但是,当线路存在漏电时,部分电流会通过异常路
径(如人体等)流向接地导致电流不平衡。

漏电保护器通过测量线路中相
位导线和中性导线的电流差值,一旦差值超过设定的阈值,就会切断电源,以避免漏电引起触电事故。

1.住宅和商业建筑:漏电保护器可用于家庭和商业建筑的电气系统。

它可以保护人们免受漏电引起的触电事故,并防止可能导致火灾的漏电问题。

2.工业领域:在工业环境中,电气设备的使用不可避免地会产生漏电
问题。

漏电保护器能够及时检测漏电情况并切断电源,保护工人的人身安
全和设备的正常运行。

3.医疗设备:在医疗设备中,漏电保护器的使用尤为重要。

它可以快
速切断电源,避免漏电流进入患者的身体,保护患者的生命安全。

4.户外电力设备:漏电保护器还广泛应用于户外电力设备,如游乐设施、泳池、喷泉等。

它可以监测设备是否存在漏电问题,及时切断电源,
保护人们的生命安全。

5.特殊环境:在一些特殊环境中,如潮湿环境、高温环境等,电气设
备容易出现漏电问题。

漏电保护器可以在这些环境中及时检测漏电现象,
并采取措施切断电源,防止触电事故的发生。

总的来说,漏电保护器在电气系统中起着至关重要的作用,它能够及
时检测和切断漏电现象,保护人身安全和电气设备的正常运行。

随着电气
设备的日益普及和安全问题的日益重视,漏电保护器的应用范围将会越来越广泛。

漏电保护器工作原理及应用范围

漏电保护器工作原理及应用范围

漏电保护器工作原理及应用范围一、漏电保护器的工作原理漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成。

倘若发生被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上的情况,其电流超过预定值时,则会立即出现开关跳闸,从而切断了故障电路。

一般来说在正常情况下,各相电流的相量和等于零。

由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零。

这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电。

当发生接地故障,或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零。

则会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路。

由上可知,电流型漏电保护器是基于基尔霍夫第一定律:流入电路中任一节点的复电流代数和等于零,即∑I=0。

二、漏电保护器的作用及使用范围漏电保护器具有动作灵敏,切断时间迅速的性能。

在建筑电气设计施工中只要合理选用和正确安装,对保护人身安全和防止设备损坏,以及预防火焰将会有明显的作用。

(1)当人体直接触及220V带电体时,漏电保护器迅速以0.1秒的时间快速切断电路。

这时流过人体(一般人体电阻为1000Ω左右)的触电电流为220/1000=220(mA),其电击能量为:220(mA)×0.1(S)=22mA•S<30mA•S。

目前我国现行规定:对人体安全的电击能量为:1•T=30mA•S,可以明显看出,当人们一旦触及220V带电体时,漏电保护器会在0.1秒时间内迅速作出反应,而不致出现生命危险。

(2)在TN-C-S或TN-S系统中,未装漏电保护器时,如果发生接地故障情况,设备外壳会产生对人身有危险的接触电压;当装有漏电保护器之后,即使发生了接地故障,接触电压在还没有达到危及人身生命时,漏电保护器就会立即切断电源回路。

其理由是:在住宅建筑电气设计时,设计者已为用户所安装的漏电保护器选择了额定动作电流小于或等于30mA,动作时间为0.1秒。

漏电保护器的工作原理

漏电保护器的工作原理

漏电保护器的工作原理漏电保护器是一种用于保护人身安全和电气设备的重要装置。

它能够及时检测电路中的漏电情况,并在发生漏电时切断电源,以防止电击事故的发生。

本文将详细介绍漏电保护器的工作原理。

引言概述:漏电保护器是一种电气装置,广泛应用于住宅、商业建造和工业场所等电力系统中。

它的主要功能是监测电路中的电流变化,一旦检测到漏电现象,即将切断电源,保护人身安全和电气设备。

漏电保护器的工作原理可以分为五个大点进行阐述。

正文内容:1. 漏电保护器的基本原理1.1 工作电流范围:漏电保护器通过测量电路中的电流变化来实现漏电保护。

它能够检测到微弱的漏电电流,通常在几毫安到几百毫安之间。

1.2 工作原理:漏电保护器通过将电路的相位和零线分别连接到两个线圈上,形成一个互感器。

当电流通过电路时,两个线圈中的磁场会产生反向的磁通,使得互感器中的磁通为零。

如果电路中发生漏电,漏电电流会导致互感器中的磁通不为零,从而触发漏电保护器切断电源。

2. 漏电保护器的工作特点2.1 灵敏度:漏电保护器能够检测到微弱的漏电电流,保护人身安全。

普通来说,漏电保护器的灵敏度可以调节,以适应不同的使用环境和电气设备。

2.2 响应时间:漏电保护器具有快速的响应时间,通常在几十毫秒到几百毫秒之间。

一旦发生漏电,漏电保护器能够即将切断电源,减少事故发生的可能性。

2.3 可靠性:漏电保护器采用先进的电子技术和精密的元件,具有较高的可靠性和稳定性。

它能够长期稳定工作,不受外界干扰。

3. 漏电保护器的工作原理3.1 漏电检测:漏电保护器通过检测电路中的电流变化来判断是否发生漏电。

它使用差动电流变压器来实现漏电检测,当电路中的漏电电流超过设定阈值时,漏电保护器会触发动作。

3.2 动作方式:漏电保护器可以采用热保护或者电磁保护的方式进行动作。

热保护方式是通过漏电保护器内部的热元件来感应电路中的漏电电流,一旦温度升高到一定程度,漏电保护器会切断电源。

电磁保护方式是通过电磁触发装置来感应电路中的漏电电流,一旦电流超过设定值,漏电保护器会切断电源。

漏电保护器的工作原理及正确安装与使用

漏电保护器的工作原理及正确安装与使用

漏电保护器的工作原理及正确安装与使用简介漏电保护器是一种用于保护人身安全的电器。

当电器产生漏电时,漏电保护器能够迅速切断电路,避免电流通过人体,造成触电事故。

本文将介绍漏电保护器的工作原理、正确的安装方式以及使用注意事项。

工作原理漏电保护器是一种依靠差动电流作为判断漏电并动作保护的电器。

其工作原理是当电器发生漏电时,漏电保护器会感知电路中的差动电流异常,当差动电流值大于预设值时,漏电保护器会立刻切断电源。

漏电保护器内部有一对核心部件——差动电流互感器和触发单元。

互感器依靠漏电电流在互感器两侧产生的磁场形成漏电电流变化的电信号,将差动电流变化信号送到触发单元,触发单元根据差动电流变化信号判断电路是否漏电,并根据信号大小判断是否立即切断电源。

漏电保护器内还包含信号放大、信号滤波、差动比较等电子技术模块。

漏电保护器按照使用场合的不同,可以分为家用、工业用、农业用等不同型号。

不同类型的漏电保护器有着不同的互感器阻抗、触发单元灵敏度,但其基本的工作原理相同。

正确的安装方式安装位置漏电保护器的安装应当保证尽可能的靠近电源开关和用电设备,且应当单独设置保护器电源,不与其他用电设施共用。

漏电保护器的安装位置应当符合以下要求:•安装高度不应低于1.5米,不应高于2.2米;•不应安装在潮湿、温度过高或过低的地方;•不应安装在阳光直射处或近高温源处。

接线方式漏电保护器与电源开关和用电设备之间的电线连接应当特别注意。

漏电保护器的接线应按照不同的型号和额定电流进行接线。

在接线前,应当确认用电设备的额定电流,与漏电保护器的额定电流相匹配。

使用注意事项在正确安装漏电保护器之后,还需要注意以下使用注意事项:•定期进行检测。

漏电保护器需要定期进行检测,每季度至少检测一次。

检测方法可以使用测试按钮或者专业测试仪器;•不要私自改装。

漏电保护器属于特种电器,不允许用户私自拆卸或者改装;•避免过载。

漏电保护器只能保护额定电流范围内的用电设备,不能充当过载保护器。

漏电保护器的工作原理

漏电保护器的工作原理

漏电保护器的工作原理漏电保护器的工作原理是通过监测电路中的电流差异来实现对漏电情况的检测和保护的一种电气设备。

漏电保护器广泛应用于住宅、商业建造、工业设备等场所,以确保人身安全和设备的正常运行。

漏电保护器通常由漏电保护器本体和漏电保护器插头两部份组成。

漏电保护器本体包括漏电检测电路、电磁触发装置和断路器等组件。

漏电保护器的工作原理如下:1. 漏电检测电路:漏电保护器通过内置的漏电检测电路来监测电路中的电流差异。

漏电检测电路通常由差动变压器和电流互感器组成。

差动变压器将电路中的电流分为两路,一路通过主回路,另一路通过漏电检测回路。

通过比较两路电流的差异,漏电保护器可以检测到漏电情况。

2. 电磁触发装置:当漏电保护器检测到电路中存在漏电时,漏电保护器会通过电磁触发装置迅速切断电路。

电磁触发装置由电磁线圈和触发机构组成。

当漏电保护器检测到漏电时,漏电检测电路中的电流差异将激活电磁线圈,电磁线圈产生的磁场将吸引触发机构,使得触发机构切断电路,实现对电路的保护。

3. 断路器:漏电保护器通常还配备有断路器功能,用于切断电路以防止过载和短路情况。

断路器是一种自动保护装置,当电路中的电流超过额定电流时,断路器会自动切断电路,以保护电气设备和人身安全。

漏电保护器的工作原理可以简单概括为:通过漏电检测电路监测电路中的电流差异,一旦检测到漏电,通过电磁触发装置迅速切断电路,保护人身安全和设备的正常运行。

同时,漏电保护器还具备断路器功能,能够在电路过载和短路时自动切断电路。

漏电保护器的工作原理是保障电气设备和人身安全的关键。

在正常情况下,电流经过主回路和漏电检测回路时应保持平衡,即主回路电流等于漏电检测回路电流。

一旦发生漏电,漏电保护器会检测到电流差异,触发电磁触发装置迅速切断电路,避免漏电造成的安全隐患。

漏电保护器的工作原理的核心是差动变压器和电磁触发装置。

差动变压器能够将电路中的电流分为两路,一路通过主回路,另一路通过漏电检测回路。

漏电保护器的工作原理和应用

漏电保护器的工作原理和应用

漏电保护器的工作原理和应用
1.电流测量:漏电保护器内部有一个电流变压器,将进入电路和离开电路的电流分别通过两个线圈测量。

这两个线圈紧密耦合,所以两个线圈感应到的电流差异非常小。

2.差动比较:漏电保护器会将进入电路和离开电路的电流进行差异比较。

如果两个电流相等,说明电路没有漏电,保护器处于正常工作状态。

但如果两个电流差异大于设定的安全值,说明电路存在漏电,保护器会立即发出指令进行切断电路。

3.断电保护:当漏电保护器检测到电路存在漏电时,它会迅速切断电路,断开电源供应,以防止漏电伤害发生。

一旦漏电问题解决,可以手动复位漏电保护器,使电路恢复正常工作状态。

1.住宅应用:漏电保护器在住宅电气系统中的应用尤为常见。

它可以保护人们免受漏电造成的身体伤害,并避免由于电器故障引发的火灾。

2.工业设备:在工业设备中,漏电保护器可以有效地预防因设备故障导致的漏电事故,保护工作人员的人身安全和设备的正常运行。

3.农业应用:在农业领域,漏电保护器可用于保护农业设施的安全运行,比如水泵、灭虫器等设备。

4.医疗设备:医院和诊所中的电器设备需要高度安全性,漏电保护器可以提供额外的安全保护,以防止漏电事故。

5.特殊环境:在潮湿或进水环境中,由于设备损坏或电气线路老化可能导致漏电情况,漏电保护器可以起到重要的保护作用。

总之,漏电保护器通过检测电路中的电流差异来判断是否存在漏电情况,并在有漏电问题时及时切断电路,保护人员和设备的安全。

它的工作原理简单高效,广泛应用于各个领域,是电气系统中一项十分重要的安全设备。

漏电保护器工作原理

漏电保护器工作原理

漏电保护器工作原理漏电保护器是一种用于检测和保护电路中漏电故障的电器设备。

它的主要功能是在电路中检测到漏电时,迅速切断电源,以防止电流通过人体或其他地方造成电击、火灾等危险。

漏电保护器通常用于住宅、商业建筑和工业设施等电气系统中。

漏电保护器的工作原理基于电流平衡原理和电磁感应原理。

下面将详细介绍漏电保护器的工作原理。

1. 电流平衡原理漏电保护器通过监测电路中的电流差异来检测漏电。

在正常情况下,电路中的电流是平衡的,即进入电路的电流等于离开电路的电流。

当电流通过漏电路径(如人体)流失时,电路中的总电流将不再平衡,漏电保护器将立即检测到这个差异并采取相应的措施。

2. 电磁感应原理漏电保护器内部有一个差动电流互感器,它由两个线圈组成,一个是主线圈,另一个是副线圈。

主线圈与电源相连,副线圈与负载相连。

当电路中的电流平衡时,两个线圈中的磁场是相互抵消的,差动电流互感器中不会产生电流。

当发生漏电时,电路中的电流不再平衡,两个线圈中的磁场将不再抵消,差动电流互感器中将产生一个差动电流。

3. 差动电流检测差动电流互感器将产生的差动电流传递给漏电保护器的触发器。

触发器通过比较差动电流与设定的漏电动作值来判断是否发生漏电。

如果差动电流超过设定值,触发器将发出信号,漏电保护器将立即切断电源。

4. 切断电源当漏电保护器检测到漏电时,它会迅速切断电源,以保护人身安全和电气设备。

漏电保护器通常具有快速切断功能,其切断时间可以在几毫秒内完成。

5. 自动复位一些漏电保护器具有自动复位功能。

当漏电故障消失后,漏电保护器会自动复位,重新连接电源。

这种功能可以提高电气系统的可靠性和连续性。

总结:漏电保护器通过电流平衡原理和电磁感应原理来检测和保护电路中的漏电故障。

它是一种非常重要的电器设备,可以有效防止漏电引起的人身伤害和火灾事故。

在选择和使用漏电保护器时,需要考虑其额定电流、额定漏电动作值和动作时间等参数,以确保其在电气系统中的可靠性和安全性。

漏电保护器的原理和作用

漏电保护器的原理和作用

漏电保护器的原理和作用1.原理:漏电保护器的原理是基于“电流平衡”和“电流不平衡”的概念。

在正常情况下,电路的进入电流(即相位A、B、C三相电流之和)应该等于电路的出去电流(即相位A、B、C三相电流之和)。

如果电流平衡,漏电保护器会认为这个电路是正常的;而如果电流不平衡,漏电保护器会判断发生了漏电,进而切断电路。

2.作用:2.1防止触电:当人体或动物接触带电部分时,漏电保护器能够通过检测电流不平衡来判断是否发生漏电,若发生漏电,漏电保护器立即切断电路,从而防止人体触电意外事故的发生,保护人身安全。

2.2防止火灾:2.3保护电器设备:2.4提高电网可靠性:3.工作原理:3.1电流互感器:电流互感器通过将主回路中的电流引入到互感线圈中,产生辅助线圈的电流,辅助线圈的电流与主回路中的电流成比例关系。

通过互感线圈,可以将主回路的电流转换为触发电路可以感知和处理的辅助电流。

3.2差流开关:差流开关主要由电流互感器输出的辅助线圈电流和主回路中的电流进行比较,如果辅助电流与主回路电流不平衡,则说明发生了漏电。

此时,差流开关会触发切断装置,切断电路。

3.3触发电路和切断装置:当差流开关检测到电流不平衡后,触发电路会产生触发信号,该信号会激活切断装置。

切断装置可以迅速地切断电路,阻止漏电电流流经人体或电器设备,保护人身安全和设备。

综上所述,漏电保护器通过检测电流的不平衡来实现漏电的检测和切断电路的功能,它具有防止触电、防止火灾、保护电器设备和提高电网可靠性等作用。

其工作原理是基于电流平衡和电流不平衡的概念,通过互感器、差流开关、触发电路和切断装置等组件的协作完成漏电保护功能。

漏电保护器在电气设备中的应用已经成为法律规定的必须保护措施,可以有效提高电路的安全性和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

漏电保护器的工作原理和应用国内外多年的运行经验表明,推广使用漏电保护器,对防止触电伤亡事故,避免因漏电而引起的火灾事故,具有明显的效果。

本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。

1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA为零序电流互感器,GF为主开关,TL为主开关的分励脱扣器线圈。

在被保护电路工作正常,没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次侧的电流相量和等于零。

即:这样TA的二次侧不产生感应电动势,漏电保护器不动作,系统保持正常供电。

当被保护电路发生漏电或有人触电时,由于漏电电流的存在,通过TA一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下,TL二次侧线圈就有感应电动势产生,此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线圈TL通电,驱动主开关GF自动跳闸,切断故障电,从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同,不赘述。

2 装设漏电保护器的X围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》,对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地);(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3)建筑施工工地的电气施工机械设备;(4)暂设临时用电的电器设备;(5)宾馆、饭店及招待所的客房内插座回路;(6)机关、学校、企业、住宅等建筑物内的插座回路;(7)游泳池、喷水池、浴池的水中照明设备;(8)安装在水中的供电线路和设备;(9)医院中直接接触人体的电气医用设备;(10)其它需要安装漏电保护器的场所。

2.2报警式漏电保护器的应用对一旦发生漏电切断电源时,会造成事故或重大经济损失的电气装置或场所,应安装报警式漏电保护器,如:(1)公共场所的通道照明、应急照明;(2)消防用电梯及确保公共场所安全的设备;(3)用于消防设备的电源,如火灾报警装置、消防水泵、消防通道照明等;(4)用于防盗报警的电源;(5)其它不允许停电的特殊设备和场所。

3 漏电保护器额定漏电动作电流的选择正确合理地选择漏电保护器的额定漏电动作电流非常重要:一方面在发生触电或泄漏电流超过允许值时,漏电保护器可有选择地动作;另一方面,漏电保护器在正常泄漏电流作用下不应动作,防止供电中断而造成不必要的经济损失。

漏电保护器的额定漏电动作电流应满足以下三个条件:(1)为了保证人身安全,额定漏电动作电流应不大于人体安全电流值,国际上公认30mA为人体安全电流值;(2)为了保证电网可靠运行,额定漏电动作电流应躲过低电压电网正常漏电电流;(3)为了保证多级保护的选择性,下一级额定漏电动作电流应小于上一级额定漏电动作电流,各级额定漏电动作电流应有级差112~215倍。

第一级漏电保护器安装在配电变压器低压侧出口处。

该级保护的线路长,漏电电流较大,其额定漏电动作电流在无完善的多级保护时,最大不得超过100mA;具有完善多级保护时,漏电电流较小的电网,非阴雨季节为75mA,阴雨季节为200mA;漏电电流较大的电网,非阴雨季节为100mA,阴雨季节为300mA。

第二级漏电保护器安装于分支线路出口处,被保护线路较短,用电量不大,漏电电流较小。

漏电保护器的额定漏电动作电流应介于上、下级保护器额定漏电动作电流之间,一般取30~75mA。

第三级漏电保护器用于保护单个或多个用电设备,是直接防止人身触电的保护设备。

被保护线路和设备的用电量小,漏电电流小,一般不超过10mA,宜选用额定动作电流为30mA,动作时间小于011s的漏电保护器。

4 漏电保护器的正确接线方式TN系统是指配电网的低压中性点直接接地,电气设备的外露可导电部分通过保护线与该接地点相接。

TN系统可分为:TN2S系统整个系统的中性线与保护线是分开的。

TN2C系统整个系统的中性线与保护线是合一的。

TN2C2S系统系统干线部分的前一部分保护线与中性线是共用的,后一部分是分开的。

TT系统配电网低压侧的中性点直接接地,电气设备的外露可导电部分通过保护线直接接地。

漏电保护器在TN及TT系统中的各种接线方式,安装时必须严格区分中性线N和保护线PE。

三极四线或四极式漏电保护器的中性线,不管其负荷侧中性线是否使用都应将电源中性线接入保护器的输入端。

经过漏电保护器的中性线不得作为保护线,不得重复接地或接设备外露可导电部分;保护线不得接入漏电保护器。

漏电保护装置安装和动作原因分析1 漏电保护装置安装原则有金属外壳的I类移动式电气设备和手持电动工具、安装在潮湿或强腐蚀等恶劣场所的电气设备、建筑施工工地的电气施工机械设备、临时性电气设备、宾馆等客房内的插座、触电危险性较大的民用建筑物内的插座、游泳池或浴池类场所的水中照明设备、安装在水中的供电线路和电气设备,以及医院直接接触人体的电气医用设备(胸腔手术室的除外)等均应安装漏电保护装置。

漏电保护装置的防护类型和安装方式要与电气设备的环境条件和使用条件相适应。

对于公共场所的通道照明电源和应急照明电源、消防用电梯及确保公共场所安全的电气设备、用于消防设备的电源(如火灾报警装置、消防水泵、消防通道照明等)、用于防盗报警的电源,以及其他不允许突然停电的场所或电气装置的电源,漏电时立即切断电源将会造成事故或重大经济损失。

在以上这些情况下,应装设不切断电源的漏电报警装置。

从防止电击的角度考虑,使用安全电压供电的电气设备、一般环境条件下使用的具有双重绝缘或加强绝缘结构的电气设备、使用隔离变压器供电的电气设备、在采用不接地的局部等电位联结措施的场所中使用的电气设备以及其他没有漏电危险和电击危险的电气设备可以不安装漏电保护装置。

装有漏电保护装置的电气线路和设备的泄漏电流必须控制在允许X围内,所选用漏电保护装置的额定不动作电流应不小于电气线路和设备的正常泄漏电流的最大值的2倍。

当电气线路或设备的泄漏电流大于允许值时,必须更换绝缘良好的电气线路或设备,当电气设备装有高灵敏度的漏电保护装置时,电气设备单独接地装置的接地电阻可适当放宽,但应将预期的接触电压限制在允许X围内。

安装漏电保护装置的电动机及其他电气设备在正常运行时的绝缘电阻值不应低于0.5MΩ。

安装漏电保护装置前,应仔细检查其外壳、铭牌、接线端子、试验按钮、合格证等是否完好。

装设在进户线上的带有剩余电流动作保护的断路器,其室内外配线的绝缘电阻,晴天不应小于0.5MΩ,雨天不应小于0.08MΩ。

配电变压器低压侧中性点的工作接地电阻,一般不应大于4Ω,但当配电变压器容量不大于100kVA时,接地电阻可不大于10Ω。

绝缘电阻以及接地电阻这两项规定是保证配电系统安全运行及保护器能否正确动作所不可忽视的问题。

用于防止触电事故的漏电保护装置只能作为附加保护。

加装漏电保护装置的同时不得取消或放弃原有的安全防护措施。

安装带有短路保护的漏电开关,必须保证在电弧喷出方向留有足够的飞弧距离,漏电保护装置不宜装在机械振动大或交变磁场强的位置。

安装漏电保护装置应考虑到水、尘等因素的危害,采取必要的防护措施。

2 漏电保护装置的接线漏电保护装置的接线必须正确。

接线错误可能导致漏电保护装置误动作,也可能导致漏电保护装置拒动作。

接线前应分清漏电保护装置的输入端和输出端、相线和零线,不得反接或错接。

输入端与输出端接错时,电子式漏电保护装置的电子线路可能由于没有电源而不能正常工作。

组合式漏电保护装置控制回路的外部连接应使用铜导线,其截面积不应小于1.5mm2,连接线不宜过长。

漏电保护装置负载侧的线路必须保持独立,即负载侧的线路(包括相线和工作零线)不得与接地装置连接,不得与保护零线连接,也不得与其他电气回路连接。

在保护接零线路中,应将工作零线分开,工作零线必须经过保护器,保护零线不得经过保护器,或者说保护装置负载侧的零线只能是工作零线,而不能是保护零线。

应当指出,漏电保护器后方设备的保护线不得接在保护器后方的零线上,否则,设备漏电时的漏电流经保护器返回,保护器将拒动作。

保护器与刀闸一起安装,按电源进线是先人保护器还是先入刀闸来分,一般是两种连接方式。

当采取进线先入刀闸方式时,经过刀闸中的相线和中性线两个保险熔丝,再接人保护器这种方式,就忽视了保护器前面刀闸中中性线熔丝熔断后,使保护器“自身电路”失去工作电源而不能动作的情况。

此时如果相线熔丝并没有被熔断,各种电器虽然都停止工作,但刀闸以下线路仍然带电,形成“假象”停电。

当用户动用电器或检查“假象”停电时,保护器因失电拒动极易发生触电。

在部分地区广泛使用熔丝做短路保护,经常发生只有中性线熔丝熔断的现象。

家用保护器作为末端保护,因此失效不动作,不但存在严重的安全隐患,还会使总保护器或中间级保护器越级动作,引发大面积停电,造成较大经济损失。

为使保护器发挥其应有的作用,特做如下建议:(1)如果受安装场所、环境等条件的限制,或多户共用一个刀闸,户保护器的人线端只能取自刀闸的出线端时,必须将刀闸中的中性线熔丝拆除,用相同规格的导线替换中性线熔丝;(2)应采取进线先人保护器后人刀闸的安装方式。

此法能够防止因中性线熔丝熔断后,保护器失电的拒动问题,如经常发生停电“假象”,应按照中性线不准安装熔断器的技术要求,将中性线熔丝改用导线连接;(3)有条件的用户不必使用刀闸,应选用具有漏电保护、过电流(短路)保护、过电压保护功能的“三合一”断路器。

3 保护器动作值的确定首先,测量低压网络中的泄漏电流,测试步骤为:先将配电变压器中性点的接地线断开,在N线与PE线之间串人一个内阻较小的mA表,先送出一分路,其它分路停用,所测的不平衡泄漏电流为这一分路的泄漏电流,用这种方法测出其它分路泄漏电流以及低压网络总泄漏电流。

需要注意的是,由于低压网络绝缘电阻值受气候影响变化幅度较大(指一年内的变化),现场实测值应给予修正后,才能作为动作电流值,即:I△n=K×I0式中I△n——剩余电流动作总保护器的动作电流值,mA;I0——现场实测的不平衡泄漏电流,mA;K——季节修正系数,非阴雨季节测量,K取3.0,阴雨季节测量,K取1.5;这样确定的动作电流值,虽然能避免保护器的误动作,但也降低了保护功效,最好的办法是选用可调动作电流值的保护器,即在非阴雨季节时,将动作电流值调低;到了阴雨季节时,将动作电流值调高。
