气动基础知识换向阀
第一章 换向阀的概述
第一章换向阀的概述一、尽管液压控制系统的种类繁多，且各种阀的功能和结构形式也有较大的差别，但他们均具有以下的特点：1）、在结构上，所有的液压控制元件都是由阀体、阀芯、弹簧、和驱动阀芯动作的零部件组成。
2）在工作原理上，所有液压控制元件都是利用弹簧力和控制元部件的控制力相互作用来改变工作状态；所有液压控制元件的开口大小、进出口间的压差以及通过阀的流量之间的关系都符合孔口流量特性公式，只是各种阀控制的参数各不相同而已。
液压系统中所使用的液压控制元件均应满足以下基本要求：1.动作灵敏，使用可靠，工作时冲击、振动和噪声小。
2.油液流过时，压力损失小。
3.无泄漏、密封性能好。
4.结构简单、紧凑、体积小、安装与调整、维护与保养方便，成本低廉，通用性能好，使用寿命长。
二、方向控制阀是控制液压系统中液流流动方向的液压元件，用来对液压系统中各个回路的液流方向进行通、断的切换，以适应工作的需要。
方向控制阀按用途可分为单向阀和换向阀两大类，液压系统中常用的单向阀有普通单向阀和液控单向阀两种。
换向阀安通路分类：二通，三通，四通，五通......安其结构分类：滑阀、锥阀、转阀等。
按工作位置分类：二位、三位、四位.......按控制方式分类：电磁换向阀、电液换向阀、液控换向阀、机动换向阀、气动换向阀、手动换向阀。
换向阀是借助于改变阀芯的位置，实现与阀体相连的几个油路之间的接通或断开的阀类，从而控制液压执行机构的启动、停止、或换向。
滑阀式换向阀是目前应用比较广泛的换向阀。
对换向阀的主要性能要求是：油路导通时，压力损失小；油路断开时泄漏量小换向平稳、可靠、快速、操纵力小等。
（1）滑阀式换向阀图1所示为换向阀的结构简图。
在阀体上有一个圆柱形孔，孔里面有若干个环形槽，成为沉割槽，每一个沉割槽都与相应的油口相通。
阀芯上同样也有若干个环形槽，阀芯环形槽之间的凸肩称为台肩。
台肩将沉割槽遮盖时，此槽所有的通路被切断。
带沉割槽的阀体是固定的，而带台肩的阀芯是可沿轴向移动的。
气动控制阀结构与原理
1.方向控制阀及换向回路方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。
(1)单向型控制阀。
1)单向阀。
气动单向阀的工作原理与作用与液压单向阀相同。
在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐之间就装有单向阀。
单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。
2)梭阀(或门阀)。
梭阀是两个单向阀反向串联的组合阀。
由于阀芯像织布梭子一样来回运动，因而称之为梭阀。
图3一25(a)为或门型梭阀的结构图。
其工作原理是当P1进气时，将阀芯推向右边，P2被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就与哪端相通，另一端就自动关闭。
可见该阀两输人口中只要有一个输人，输出口就有输出，输人和输出呈现逻辑“或”的关系。
或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动回路中的应用。
通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。
气动调节阀：/3)双压阀(与门阀)图3-27是双压阀的工作原理图。
当P1进气时，将阀芯推向右端，A 无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，则气压低的通过A输出。
由此可见，该阀只有两输人口中同时进气时A才有输出，输人和输出呈现逻辑“与”的关系。
自力式压力调节阀:/双压阀的应用很广泛，如图3一28所以是在互锁回路中的应用。
只有工件的定位信号1和夹紧信号2同时存在时，双压阀才有输出，使换向阀换向，从而使钻孔缸进给。
4)快速排气阀。
用于使气动元件或装置快速排气的阀叫作快速排气阀，简称快排阀。
通常汽缸排气时，气体是从汽缸经过管路，由换向阀的排气口排出的。

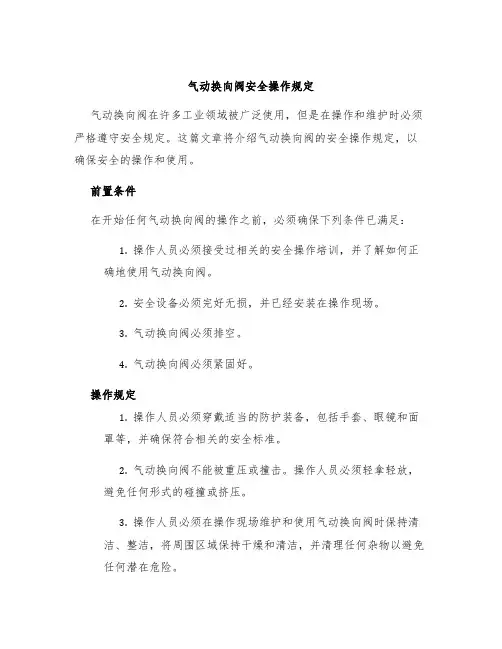

气动换向阀安全操作规定
气动换向阀安全操作规定气动换向阀在许多工业领域被广泛使用，但是在操作和维护时必须严格遵守安全规定。
这篇文章将介绍气动换向阀的安全操作规定，以确保安全的操作和使用。
前置条件在开始任何气动换向阀的操作之前，必须确保下列条件已满足：1.操作人员必须接受过相关的安全操作培训，并了解如何正确地使用气动换向阀。
2.安全设备必须完好无损，并已经安装在操作现场。
3.气动换向阀必须排空。
4.气动换向阀必须紧固好。
操作规定1.操作人员必须穿戴适当的防护装备，包括手套、眼镜和面罩等，并确保符合相关的安全标准。
2.气动换向阀不能被重压或撞击。
操作人员必须轻拿轻放，避免任何形式的碰撞或挤压。
3.操作人员必须在操作现场维护和使用气动换向阀时保持清洁、整洁，将周围区域保持干燥和清洁，并清理任何杂物以避免任何潜在危险。
4.操作人员在操作过程中必须保持冷静，并避免过度疲劳或麻痹。
5.如果发生任何意外情况，如气动换向阀失控或发生泄漏，操作人员必须立即采取适当的紧急措施以减轻或消除危险。
6.操作人员必须按照操作手册和使用说明书正确地操作和使用气动换向阀。
不得擅自修改或更改气动换向阀的设计或使用。
7.操作人员必须定期进行维修和保养，以确保气动换向阀的正常运行。
紧急情况如果发生紧急情况，如气动换向阀失控或发生泄漏，则操作人员必须立即采取以下措施：1.首先，立即停止气动换向阀的操作。
2.如果气动换向阀发生泄漏，则操作人员必须立即采取适当的措施以减轻或消除危险。
在适当的情况下，操作人员必须使用遮罩或安全喷淋等设备来控制泄漏。
3.如果气动换向阀失控，则操作人员必须采取紧急关闭或安全设备的措施来防止任何危险的结果发生。
4.如果发生任何紧急情况，操作人员必须立即采取措施，并报告设备管理人员和相关人员。
结论安全操作是气动换向阀操作和维护的关键。
操作人员必须在操作前接受相关的安全操作培训，并了解如何正确地使用气动换向阀。
同时，操作人员必须在操作过程中保持冷静和谨慎，并严格遵守操作规定。

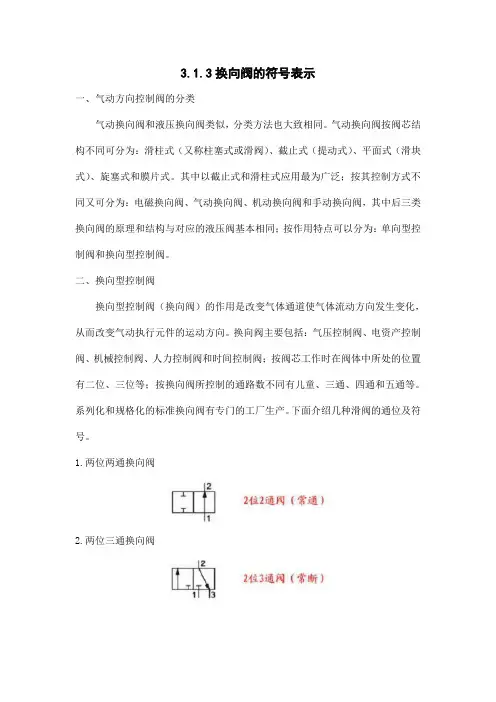

3.1.3换向阀的符号表示
3.1.3换向阀的符号表示
一、气动方向控制阀的分类
气动换向阀和液压换向阀类似，分类方法也大致相同。
气动换向阀按阀芯结构不同可分为：滑柱式（又称柱塞式或滑阀）、截止式（提动式）、平面式（滑块式）、旋塞式和膜片式。
其中以截止式和滑柱式应用最为广泛；按其控制方式不同又可分为：电磁换向阀、气动换向阀、机动换向阀和手动换向阀，其中后三类换向阀的原理和结构与对应的液压阀基本相同；按作用特点可以分为：单向型控制阀和换向型控制阀。
二、换向型控制阀
换向型控制阀（换向阀）的作用是改变气体通道使气体流动方向发生变化，从而改变气动执行元件的运动方向。
换向阀主要包括：气压控制阀、电资产控制阀、机械控制阀、人力控制阀和时间控制阀；按阀芯工作时在阀体中所处的位置有二位、三位等；按换向阀所控制的通路数不同有儿童、三通、四通和五通等。
系列化和规格化的标准换向阀有专门的工厂生产。
下面介绍几种滑阀的通位及符号。
1.两位两通换向阀
2.两位三通换向阀
3.两位四通换向阀
4.两位五通换向阀
5.三位五通换向阀。
气动基础知识-换向阀60页PPT
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪ቤተ መጻሕፍቲ ባይዱ
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
60
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
液压与气动技术(第二版)—按知识点课件-气动换向阀
气动换向阀
气动换向阀的功用是通过改变阀芯相对阀体的位置，使气体流动方向 发生变化，从而改变气动执行元件的运动方向。根据其控制方式可分为 气压控制阀、电磁控制阀、机械控制阀、手动控制阀等。换向型方向控 制阀的结构和工作原理与液压阀中对应的方向控制阀基本相似，职能符 号基本相同。
一、气压控制换向阀
电磁控制换向阀是利用电磁力的作用推动阀芯换向，从而改变气 流的流动方向。按照电磁控制部分对换向阀的推动方式，可分为直 动式和先导式两大类。
1.直动式电磁换向阀
图1-3 直动式电磁换向阀
左位接通
右位接通
图形符号
二、电磁控制换向阀
2.先导式电磁换向阀
图1-4 先导式电磁换向阀
电磁先导阀线圈通电
图形符号
三时间控制换向阀
时间控制换向阀是使气流通过气阻(如小孔、缝隙等)节流后到气容(储 气空间)中，经一定时间容器内建立起一定压力后，再使阀芯换向的阀。
1.延时换向阀
图1-5 延时换向阀
结构图
图形符号
三、时间控制换向阀
2.脉冲阀
图1-6 脉冲阀
结构图
图形符号
气压控制换向阀是利用空气压力推动阀芯运动，使得换向 阀换向，从而改变气体的流动方向的换向阀。
1.单气控截止式换向阀
图1-1 单气控截止换向阀
12口无压缩空气
12口有压缩空气
图形符号
一、气压控制换向阀
2.双气控滑阀式换向阀
图1-2 双气控滑阀式换向阀
12口有压缩空气
14口有压缩空气
图形符号
二、电磁控制换向阀
气动换向阀原理
气动换向阀原理气动换向阀是一种用来控制气动执行机构的阀门，它能够实现气动系统中气压的控制和转换，是气动系统中不可或缺的重要组成部分。
气动换向阀的原理是通过控制气源的通断，使气动执行机构完成相应的动作，从而实现系统的控制和转换。
首先，气动换向阀由阀体、阀芯、阀座和控制部分组成。
当气源通过控制部分进入阀体时，阀芯会随之移动，从而改变气源的通断状态。
这样一来，气源就可以分别流入不同的气动执行机构，实现不同的动作。
因此，气动换向阀的原理可以简单概括为控制气源的通断，实现气动执行机构的控制和转换。
其次，气动换向阀的工作原理是基于气源的控制。
当气源进入阀体后，通过控制部分的操作，可以使阀芯移动到不同的位置，从而改变气源的流向。
这样一来，气动执行机构就能够根据不同的气源流向完成相应的动作。
例如，当气源流向A口时，气动执行机构会向左移动；当气源流向B口时，气动执行机构会向右移动。
这种通过改变气源流向来控制气动执行机构的原理，是气动换向阀工作的核心。
此外，气动换向阀的原理还包括了阀芯和阀座的密封原理。
在气动换向阀中，阀芯和阀座之间的密封是至关重要的，它直接影响着气源的通断状态。
因此，气动换向阀的设计和制造都需要严格控制阀芯和阀座的加工精度，保证其密封性能达到要求。
只有这样，才能确保气动换向阀在工作时不会出现漏气或者气源无法控制的情况。
总的来说，气动换向阀的原理是通过控制气源的通断，实现气动执行机构的控制和转换。
它的工作原理基于气源的控制，通过改变气源的流向来控制气动执行机构的动作。
此外，阀芯和阀座的密封原理也是气动换向阀工作的关键。
只有理解了这些原理，才能更好地应用和维护气动换向阀，确保气动系统的正常运行。
换向阀的结构特点及工作原理
‹#›
图11－7 直动式3/2电磁阀 (a)外观；(b)正常位置结构；(c)动作位置结构；(d)职能符号
‹#›
直动式电磁阀只适用于小型阀。如果要利用直动式电磁铁 控制大流量空气，则阀的体积必须加大，电磁铁也要加大才能 吸引柱塞，而体积和电耗都增大会带来不经济的问题，为克服 这些缺点，应采用先导式结构。
‹#›
图11－11 双电控先导式5/2换向阀(带手动复位) (a)外观；(b)正常位置结构；(c)动作位置结构；(d)职能符号
‹#›
2)纵向滑板阀(Longitudinal flatslide valve) 纵向滑板阀是利用滑柱的移动带动滑板来接通或断开各通 口的。滑板靠气压或弹簧压向阀座，能自动调节。这种阀的滑 板即使产生磨耗，也能保证有效的密封。 图11－12所示为双气控二位四通滑板阀的工作原理。当压 缩空气从12口引入时，滑柱左移，空气从1口流向2口，从4口流 向3口，如图11－12(a)所示。当压缩空气从14口引入时，滑柱右 移，空气从1口流向4口，从2口流向3口，如图11－12(b)所示。 如切断控制口的气源，则滑柱在从另一侧接受信号前，仍停留 在当前位置。两端控制口的气信号只要是脉冲信号即可。
‹#›
图11－6 双气控二位五通圆盘式换向阀(带手动复位) (a)控制口14有信号结构图；(b)控制口12有信号结构图；
(c)14口通气状态职能符号；(d)12口通气状态职能符号
‹#›
以下所述的电磁阀，从结构上也属于提动阀。电磁阀是气 动控制元件中最主要的元件，其品种繁多，结构各异，按操纵 方式可分为直动式和先导式两类。
‹#›
第11章 气动控制元件
➢11．1 方向控制阀 ➢11．2 流量控制阀 ➢11．3 压力控制阀 ➢思考题与习题
气动基础知识换向阀
2021/7/17
44
压力顺序阀，未驱动
在气动系统中，压 力顺序阀通常安装 在需要某一特定压 力的场合，以便完 成某一操作。只有 达到需要的操作压 力后，压力顺序阀 才有气信号输出。
讨论图形符号中的 两个元件。
2021/7/17
9
二位三通换向阀，圆盘式，NC
驱动推杆动作时，阀 口关闭，从而将进气 口（1）关闭，工作口 （2）与排气口（3） 相通，压缩空气经排 气口（3）排出。
2021/7/17
10
单气控二位三通阀，常开式
单气控二位三通阀 由控制口（12）上 的气信号直接驱动。 由于在此换向阀中 只有一个控制信号， 因此，这种阀被称 之为直动式换向阀。 该换向阀靠弹簧复 位。
2021/7/17
4
二位三通换向阀，圆盘式，NO
这种换向阀采用圆 盘密封结构，较小 阀芯位移就可产生 较大的过流面积， 具有响应快的特点。
讨论“常开式“这 个术语。
2021/7/17
5
二位三通换向阀，圆盘式，NO
即使缓慢驱动该换 向阀，也不存在压 缩空气损失。在未 驱动状态下，进气 口（1）与工作口 （2）不相通的二位 三通换向阀被称之 为常开式换向阀。 采用圆盘式密封结 构的换向阀具有抗 污染能力强、寿命 长等特点。
单向阀仅允许压缩空气在一个方向流动，且压降较小。这种单向阻流作 用可由锥密封、球密封、圆盘密封或膜片来实现。讨论开启压力和弹簧 大小之间的关系。
2021/7/17
36
快速排气阀
快速排气阀可使 气缸活塞运动速 度加快，特别是 在单作用气缸情 况下，可以避免 其回程时间过长。 为了减小流阻， 快速排气阀应靠 近气缸安装，压 缩空气通过大排 气口排出。
气动三通换向阀工作原理
气动三通换向阀工作原理
气动三通换向阀，嘿，这可是个神奇的小玩意儿呢！它就像是一个聪明的交通指挥员，指挥着气体的流向。
你看啊，它有三个通道，就像三岔路口一样。
当需要改变气体流向的时候，它能迅速而准确地切换通道，让气体乖乖地按照我们的要求流动。
这多厉害呀！
它的工作原理其实并不复杂，但却充满了巧妙之处。
就好像一场精彩的魔术表演，在你不经意间就完成了神奇的变化。
气动三通换向阀里面有一些关键的部件，这些部件相互配合，协同工作。
比如说阀芯吧，它就像是一个灵活的舞者，在阀体内轻快地跳动。
根据不同的控制信号，它能精准地移动到相应的位置，从而打开或关闭不同的通道。
这就好比我们走路，有时候走这条道，有时候走那条道，全看我们的目的地在哪里。
还有密封件呢，它们就像是坚固的卫士，确保气体不会偷偷地从不该走的地方溜走。
它们紧紧地守护着各个通道的关口，保证了整个系统的密封性和可靠性。
气动三通换向阀在很多领域都大显身手呢！在工业生产中，它能帮助实现自动化的流程控制；在机械设备中，它确保了各个部件能得到正确的动力供应。
它不就像是一个默默无闻却又不可或缺的幕后英雄吗？
想想看，如果没有它，那会是怎样的混乱局面呀！气体到处乱跑，系统无法正常工作，那可真是糟糕透顶了。
所以说呀，气动三通换向阀虽然个头不大，但作用可真是不容小觑呢！它就像是一个小小的魔法盒子，蕴含着大大的能量。
它让我们的生活和工作变得更加有序、高效。
难道我们不应该为这样神奇的发明而赞叹吗？它真的是太了不起啦！。
换向阀的组成,工作原理及结构特点
换向阀，作为液压系统中的重要元件，其组成、工作原理以及结构特点对于系统的稳定运行和性能优化至关重要。
在本文中，我们将以深度和广度的要求来全面评估和探讨换向阀的相关知识，以便读者能够更加深入地理解这一主题。
### 一、换向阀的组成1. 阀体：换向阀的主要外壳，用于安装和固定其他内部零部件。
2. 阀芯：通过阀芯的运动来改变液压系统的工作方向和工作状态。
3. 控制电磁铁：用于控制阀芯的运动，实现换向阀的开启和关闭。
4. 弹簧：用于提供阀芯的复位力，保证阀芯在不受外力作用时能够回到初始位置。
### 二、换向阀的工作原理在液压系统中，换向阀能够通过控制阀芯的运动来改变液压油的流动方向，从而控制执行元件的运动。
当电磁铁通电时，产生磁场使得阀芯运动，使换向阀的通路发生改变。
根据液压系统的实际需求，通过控制不同的换向阀，可以实现系统的各种功能，如液压缸的单向、双向运动，液压马达的顺时针、逆时针旋转等。
### 三、换向阀的结构特点1. 精密高：换向阀内部的部件经过精密加工，具有较高的工作精度和可靠性。
2. 体积小：相比于传统的机械换向装置，液压换向阀的体积更小，能够在狭小的空间内实现换向控制。
3. 响应迅速：电磁换向阀通过电磁铁控制阀芯的运动，响应速度快，能够实现快速、精准的换向操作。
4. 维护方便：换向阀的内部结构简单，易于维护和修理，在液压系统中具有较长的使用寿命。
### 四、总结与回顾通过本文的介绍，我们对换向阀的组成、工作原理以及结构特点有了全面的了解。
换向阀作为液压系统中的关键元件，其稳定可靠的工作对于系统的性能起着至关重要的作用。
在实际应用中，我们需要根据具体系统的要求来选择合适的换向阀，并进行合理的安装和维护，以保证系统的正常运行和优化性能。
### 五、个人观点与理解在液压系统中，换向阀的选择和使用对于系统的工作效率和稳定性具有重要影响。
我个人认为，未来液压技术的发展将会更加注重换向阀的智能化和集成化，以满足系统对于精准、快速换向的需求。
ll型气动换向阀原理
ll型气动换向阀原理English:The LL-type pneumatic directional valve is a type of valve that is operated by compressed air. It works on the principle of using the force of the compressed air to actuate the valve spool and change the direction of the flow of the fluid. When the pneumatic signal is applied to the valve, it creates a pressure differential on the valve spool, causing it to move and direct the flow of the fluid to the desired port. The valve consists of a housing, a spool, and ports for the fluid to enter and exit. The spool has different positions that correspond to different flow directions, and the compressed air signal determines which position the spool will move to. This type of valve is commonly used in pneumatic systems to control the direction of the fluid flow in various industrial applications.中文翻译:LL型气动换向阀是一种由压缩空气驱动的阀门类型。
气动技术基本知识
⽓动技术基本知识⼀、⽓动技术基本知识1. ⽓动技术中常⽤的单位1个⼤⽓压=760mmHg =1.013bar =101kpa 压⼒单位换算1N/㎡=bar 105-=1002.17-?kgf/m ㎡=1002.15-?kgf/c ㎡ 1kgf/c ㎡=0.1Mpa 2. ⽓动控制装置的特点⑴空⽓廉价且不污染环境，⽤过的⽓体可直接排⼊⼤⽓⑵速度调整容易⑶元件结构紧凑，可靠性⾼⑷受湿度等环境影响⼩⑸使⽤安全便于实现过载保护⑹⽓动系统的稳定性差⑺⼯作压⼒低，功率重量⽐⼩⑻元件在⾏程中途停⽌精度低3. ⽓动系统的组成⽓动系统基本由下列装置和元件组成(1)⽓源装置——⽓动系统的动⼒源提供压缩空⽓ (2)空⽓处理装置——调节压缩空⽓的洁净度及压⼒ (3)控制元件⽅向控制元件——切换空⽓的流向流量控制元件——调节空⽓的流量 (4)逻辑元件——与或⾮(5)执⾏元件——将压⼒能转换为机械功(6)辅助元件——保证⽓动装置正常⼯作的⼀些元件压缩机 a ）⽓源装置储⽓罐后冷却器过滤器油雾分离器减压阀 b ）空⽓调节油雾器处理装置空⽓净化单元⼲燥器其它电磁阀⽓缸⽓压控制阀带终端开关⽓缸⽅向控制阀机械操作阀带制动器⽓缸⼿动阀⽓缸带锁⽓缸其它带电磁阀⽓缸其它速度控制阀C ）控制元件速度控制阀 d ）执⾏元件节流阀摆动缸回转执⾏件逻辑阀空⽓马达管⼦接头消⾳器 e ）辅助元件压⼒计其它⼆、空⽓处理元件压缩空⽓中含有各种污染物质。
由于这些污染物质降低了⽓动元件的使⽤寿命。
并且会经常造成元件的误动作和故障。
表1列出了各种空⽓处理元件对污染物的清除能⼒。
1．空⽓滤清器空⽓滤清器⼜称为过滤器、分⽔滤清器或油⽔分离器。
它的作⽤在于分离压缩空⽓中的⽔分、油分等杂质，使压缩空⽓得到初步净化。
2．油雾分离器油雾分离器⼜称除油滤清器。
它与空⽓滤清器不同之处仅在于所⽤过滤元件不同。
空⽓滤清器不能分离油泥之类的油雾，原因是当油粒直径⼩于2～3цm 时呈⼲态，很难附着在物体上，分离这些微粒油雾需⽤凝聚式过滤元件，过滤元件的材料有：1）活性炭2）⽤与油有良好亲和能⼒的玻璃纤维、纤维素等制成的多孔滤芯 3．空⽓⼲燥器为了获得⼲燥的空⽓只⽤空⽓滤清器是不够的，空⽓中的湿度还是⼏乎达100%。
换向阀的工作原理
换向阀的工作原理
换向阀是一种常用于流体控制系统中的阀门，其工作原理是通过调整阀体内部的流体通道来控制流体的流向。
换向阀一般由阀体、阀盖、阀芯和驱动装置等组成。
阀芯是起主要作用的部件，其位置的改变可以改变流体通道的开闭状态，从而实现流体的换向控制。
具体而言，换向阀的工作原理如下：
1. 当阀芯处于中间位置时，两个流体通道互相隔绝，在这种情况下，流体从一个入口进入阀体，并被阀芯阻挡，无法通过阀体。
2. 当驱动装置作用于阀芯时，阀芯开始移动。
阀芯的移动方向取决于驱动装置的类型和工作方式。
3. 当阀芯向一侧移动时，阀芯与阀体之间形成连接通道，允许流体通过。
同时，原来的流体通道被关闭，阻止了流体继续流动。
4. 当阀芯继续向相反方向移动时，连接通道被关闭，原来的流体通道再次打开，从而改变了流体的流向。
通过不断地调整阀芯的位置，换向阀可以实现流体的多个不同通道之间的切换，从而满足不同的流体控制需求。
需要注意的是，在实际应用中，换向阀还可以根据需要具备更多的功能，如流量调节、压力控制等。
具体的工作原理和结构形式可能会有所差异，但基本的流体换向原理是相同的。
气动换向阀工作原理
气动换向阀工作原理
气动换向阀是一种使用气动力驱动的控制元件，用于控制气体、液体或其他介质的流向。
它可以将输入的气动信号转换为机械运动，从而实现对流体流动方向的控制。
气动换向阀通常由阀体、阀芯和驱动装置组成。
阀体是一个封闭的容器，内部有多个通道连接到不同的进出口。
阀芯是一个可移动的元件，位于阀体的内部通道中。
驱动装置可以是气动活塞或电磁阀，用于提供驱动力。
当气动换向阀处于停止状态时，阀芯通常位于中心位置，使得进出口之间没有流通。
当驱动力施加在阀芯上时，阀芯会沿着通道移动，将进口与出口连接在一起，实现流体的流动。
移动方向和连接方式取决于驱动装置的工作方式。
气动换向阀常用于自动控制系统中，通过控制气动信号的输入来调整阀芯的位置，从而改变介质的流动方向。
这种工作原理使得气动换向阀成为控制系统中重要的元件，能够实现流体的分流、合流、切换等操作。
总之，气动换向阀通过驱动装置将气动信号转换为机械运动，从而控制介质的流动方向。
它的工作原理简单而可靠，广泛应用于各种工业领域的控制系统中。
名词解释三位四通电磁换向阀
名词解释三位四通电磁换向阀在液压与气动系统中，三位四通电磁换向阀是一种非常关键且常用的控制元件。
它的作用就像是一个指挥交通的交警，灵活地控制着流体的流动方向，从而实现各种复杂的动作和功能。
要理解三位四通电磁换向阀，首先得明白“三位”和“四通”这两个概念。
所谓“三位”，指的是这种换向阀有三个工作位置。
这三个位置分别是：中位、左位和右位。
中位是指阀芯在中间时的位置，此时液压油的通路处于一种特殊状态；左位和右位则是阀芯分别移动到左侧和右侧时的位置，每个位置对应着不同的油液通路。
再来说说“四通”。
四通指的是该换向阀有四个油口，分别是两个工作油口（通常称为 A 口和 B 口），以及两个进油口和回油口（一般是P 口和 T 口）。
通过阀芯在不同位置的切换，这四个油口之间的连通关系会发生改变，从而实现对执行元件（比如液压缸或液压马达）的运动方向控制。
三位四通电磁换向阀的工作原理其实并不复杂。
当电磁线圈不通电时，阀芯处于中位。
在中位时，各油口之间的连通情况会根据具体的阀型而有所不同。
有些中位机能可以使执行元件在中位时保持不动，有些则可以实现差动连接等特殊功能。
当给其中一个电磁线圈通电时，阀芯会在电磁力的作用下移动到相应的位置（左位或右位）。
比如，当阀芯移动到左位时，P 口与 A 口相通，B 口与 T 口相通，液压油从 P 口进入，经过 A 口流向执行元件，然后从 B 口流出，经过 T 口回到油箱，从而推动执行元件向一个方向运动。
反之，当阀芯移动到右位时，P 口与 B 口相通，A 口与 T 口相通，液压油的流向改变，执行元件就会向相反的方向运动。
三位四通电磁换向阀在实际应用中具有广泛的用途。
在机床、工程机械、冶金设备等众多领域的液压系统中，都能看到它的身影。
例如，在机床的液压卡盘中，通过三位四通电磁换向阀来控制卡爪的夹紧和松开；在起重机的液压系统中，它可以控制起重臂的升降和伸缩。
在选择三位四通电磁换向阀时，需要考虑多个因素。
换向阀
Ｋ型机能――Ｐ、Ａ、Ｔ互通，Ｂ封闭。 Ｘ型机能――Ｐ、Ａ、Ｂ、Ｔ之间只有很小的缝隙连通。 Ｊ型机能――Ｐ、Ａ封闭，Ｂ、Ｔ互通。
Ｃ型机能――Ｐ、Ａ相通，Ｂ、Ｔ封闭。
Ｎ型机能――Ｐ、Ｂ封闭，Ａ、Ｔ互通。 Ｕ型机能――Ｐ、Ｔ封闭，Ａ、Ｂ互通。
AB
M型机能 3）M型机能
PT
阀芯处于中位时, A 、B 油口被封闭，P、T 油口互通。
M型机能是取O型机能的上半部，H型机能的下半部组成的， 故兼有二者的特点。M型机能如下： ①活塞可停在任一位置上，用能承受双向负载。 ②缸的两腔会出现压力冲击或负压，依活塞原来的运动 方向而定。活塞有前冲。 ③泵能卸荷。 ④不宜用于多个换向阀并联的系统。
AB
左位
PT
A
B
T
P
下图表示人向另一侧搬动控制手柄阀芯右移， 或者说 阀芯处于右位时的情况。此时，从P口进来的压力油经P、 B 到其它元件。从其它元件回来的油经A、T回油箱。
右位
A B
T
P
AB PT
2、换向阀的分类
换向阀的结构形式有滑阀式 和转阀式两种。在工程机械上 常用的换向阀为滑阀式结构， 因此，本节主要介绍滑阀式换 向阀。按其不同的特征进行分 类，如表5-1所示：
4）P型机能 阀芯处于中位时，P、A、B油口互通，油口T被封闭。
A B
P型机能
P T
此种机能目的是构成差动连接油路，使单活塞杆缸 的活塞增速。
H型
O型机能
M型
P型
除上述四种常用的机能外，根据油口通断情况不同尚 可组合成多种机能，不过这些机能多用在特殊场合。这些 机能是：（见书p57） Y型机能――Ｐ封闭，Ａ、Ｂ、Ｔ互通。
T口
A口
换向阀介绍
当左端电磁铁通电时[图 A B (b)]，该电磁铁吸合，并 推动阀芯向右移动，使P 和A连通，B和T连通。 当其断电后，右端复位 P T 弹簧的作用力可使阀芯回 到中间位置，恢复原来四 个油腔相互封闭的状态； 当右端电磁铁通电时 [图 (c)]，其衔铁将通过推 杆推动阀芯向左移动，P 和B相通，A 和T相通。 电磁铁断电，阀芯则 在左弹簧的作用下回到中 间位置。
5.3.1.2 滑阀机能
• 滑阀式换向阀处于中间位置或原始位置时，阀中 各油口的连通方式称为换向阀的滑阀机能。滑阀 机能直接影响执行元件的工作状态，不同的滑阀 机能可满足系统的不同要求。正确选择滑阀机能 是十分重要的。这里介绍二位二通和三位四通换 向阀的滑阀机能。
(1)二位二通换向阀
• 二位二通换向阀其两个油口之间的状态只有 两种：通或断[见图5.15(a)]。自动复位式(如 弹簧复位)的二位二通换向阀的滑阀机能有常 闭式(O型)和常开式(H型)两种[见图5.15(c)]。
• (5)一般，阀与系统供油路连接的进油口用字母P表
示，阀与系统回油路连通的回油口用T(有时用O) 表 示；而阀与执行元件连接的油口用A、B等表示。有 时在图形符号上用L表示泄漏油口； • (6)换向阀都有两个或两个以上的工作位置，其中一 个为常态位，即阀芯未受到操纵力时所处的位置。 图形符号中的中位是三位阀的常态位。利用弹簧复 位的二位阀则以靠近弹簧的方框内的通路状态为其 常态位。 • 绘制系统图时，油路一般应连接在换向阀的常态位 上。
换向阀类型
• 换向阀按阀的结构形式、操纵方式、工作位置数和 控制的通道数的不同，可分为各种不同的类型。 • 按阀的结构形式有：滑阀式、转阀式、球阀式、 锥阀式。 • 按阀的操纵方式有：手动式、机动式、电磁式、液
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州工业园区职业技术学院@吴卫荣
14
先导式二位三通阀，常闭式
这种换向阀或为常闭式， 或为常开式。当将进气 口（1）与排气口（3） 交换，并将控制头旋转 180°时，常闭式就变 成常开式。在某些应用 场合，驱动力大小通常 是决定因素。
比较换向阀外形结构。
苏州工业园区职业技术学院@吴卫荣
1
二位三通换向阀，球密封
复位弹簧将阀芯挤 压在阀座上，从而 使阀口关闭，进气 口（1）与工作口 （2）不相通。该换 向阀未驱动时，其 进气口（1）关闭， 工作口（2）与排气 口（3）相通。
比较图形符号和换 向阀结构。
苏州工业园区职业技术学院@吴卫荣
2
二位三通换向阀，球密封
用这张图解释“无 信号障碍”这个术 语，并解释下列动 画。
苏州工业园区职业技术学院@吴卫荣
6
二位三通换向阀，圆盘式，NO
第一个动作演示了阀口开启，这时压缩空气从进气口（1）流向工作口 （2）；第二个动作演示了阀口关闭，此时，工作口（2）与排气口（3） 相通，压缩空气经排气口（3）排出。
苏州工业园区职业技术学院@吴卫荣
16
二位四通换向阀，圆盘式
二位四通换向阀具有四 个气接口和两个工作位 置。从功能角度讲，二 位四通换向阀可用两个 二位三通换向阀（其中 一个为常闭式，另一个 为常开式）替代。推杆 可通过辅助装置（如滚 轮杠杆或按钮）驱动。
说明与二位三通换向阀 结构相类似。
苏州工业园区职业技术学院@吴卫荣
17
二位四通换向阀，圆盘式
苏州工业园区职业技术学院@吴卫荣
15
先导式二位三通阀
这种换向阀或为常闭式， 或为常开式。当将进气 口（1）与排气口（3） 交换，并将控制头旋转 180°时，常闭式就变 成常开式。由于是先导 驱动方式，因此，作用 在滚轮杠杆上的驱动力 较小。
说明改变换向阀结构的 必要性。
苏州工业园区职业技术学院@吴卫荣
方向控制阀
气动方向控制阀也分为单向阀和换向阀。但由于气压传动具有的 特点，气动换向阀按结构不同分为滑阀式、截止式、平面式、旋 塞式和膜片式等。按控制方式可分为电磁控制、气压控制、机械 控制和手动控制等。 截止式 特点是行程短，流阻小，结构尺寸小，阀心始终受进 气压力所以密封性好，适用于大流量场合。但换向冲击力较大。 滑阀式 特点是行程长，开启时间长，换向力小，通用性强， 一般要求使用含油雾的压缩空气。 滑板式 特点是结构简单，可制成多种形式多通路阀，应用广 泛。但运动阻力较大，宜在通径15mm以内使用。 旋塞式 特点是运动阻力比滑板式更大，但结构紧凑，通径在 20mm以上的手动转阀较多应用。
苏州工业园区职业技术学院@吴卫荣
9
二位三通换向阀，圆盘式，NC
驱动推杆动作时，阀 口关闭，从而将进气 口（1）关闭，工作口 （2）与排气口（3） 相通，压缩空气经排 气口（3）排出。
苏州工业园区职业技术学院@吴卫荣
10
单气控二位三通阀，常开式
单气控二位三通阀 由控制口（12）上 的气信号直接驱动。 由于在此换向阀中 只有一个控制信号， 因此，这种阀被称 之为直动式换向阀。 该换向阀靠弹簧复 位。
与圆盘式密封换向阀相 比较。
苏州工业园区职业技术学院@吴卫荣
4
二位三通换向阀，圆盘式，NO
这种换向阀采用圆 盘密封结构，较小 阀芯位移就可产生 较大的过流面积， 具有响应快的特点。
讨论“常开式“这 个术语。
苏州工业园区职业技术学院@吴卫荣
5
二位三通换向阀，圆盘式，NO
即使缓慢驱动该换 向阀，也不存在压 缩空气损失。在未 驱动状态下，进气 口（1）与工作口 （2）不相通的二位 三通换向阀被称之 为常开式换向阀。 采用圆盘式密封结 构的换向阀具有抗 污染能力强、寿命 长等特点。
驱动推杆可将阀口打 开。阀口打开时，须 克服复位弹簧力和气 压力（由压缩空气产 生）。一旦阀口打开， 进气口（1）就与工作 口（2）相通，压缩空 气可进入换向阀输出 侧，即换向阀有气信 号输出。
驱动力大小取决于换 向阀通径。
苏州工业园区职业技术学院@吴卫荣
3
二位三通换向阀，球密封
这种换向阀结构紧凑， 可安装各种类型的驱动 头。对于直接驱动方式 来说，驱动推杆动作的 驱动力限制了其应用。 大流量时，阀芯有效面 积也大，这就需要较大 的驱动力才能将阀口打 开，因此，此类型换向 阀通径不宜过大。
7
二位三通换向阀
采用圆盘密封结构的二 位三通换向阀具有较大 通流能力。考虑到其阀 芯工作面积，此类换向 阀的驱动力较大。
苏州工业园区职业技术学院@吴卫荣
8
二位三通换向阀，圆盘式，NC
在未驱动状态下，进 气口（1）与工作口 （2）相通的二位三通 换向阀被称之为常开 式换向阀。该换向阀 有多种驱动方式，如 手控、机控、气控和 电控。为满足这些驱 动方式要求，控制部 分的结构可灵活设计。
同时驱动两个推杆动作时，首先使进气口（1）与工作口（2）不相通， 工作口（4）与排气口（3）不相通。当进一步推动推杆，以克服复位弹 簧力时，进气（1）与工作口（4）就相通，工作口（2）与排气口（3） 相通。讨论这种换向阀的信号障碍。
与圆盘式密封换向阀相 比较。
苏州工业园区职业技术学院@吴卫荣
单气控二位三通阀
换向阀气接口应标识， 以确保其正确连接。通 常，根据流量选择换向 阀通径大小。
注意：需对气接口进行 标识。
苏州工业园区职业技术学院@吴卫荣
13
先导式二位三通阀，常开式
为避免换向阀开启时 驱动力过大，可将机 控式阀与气控阀组合， 以构成先导式换向阀， 这里机控阀为导阀， 气控阀为主阀，控制 气信号取自进气口。 若驱动滚轮动作，导 阀就打开，压缩空气 就进入主阀中，使主 阀口打开。
注意：图形符号说 明了控制口（12） 上的气信号的直接 作用。
苏州工业园区职业技术学院@吴卫荣
11
单气控二位三通阀，常开式
当控制口（12）上有气 信号时，阀芯正对复位 弹簧移动，结果进气口 （1）与工作口（2）相 通，工作口（2）有气 信号输出。控制口（12） 上的气体压力必须足够 大，以克服作用在阀芯 上的进气压力，使阀芯 移动。
