直流电路习题答案
电工技术 复习
电工技术复习第一章直流电路习题答案1．若电路中含受控源，求戴维南等效电阻时，是否能象独立电源一样置零？受控源不能置零。
2．电压源有什么特点，实际电压源与电压源有什么不同？端电压不变，电流由外电路决定。
实际电压源有内阻，它的端电压随电流改变，而电压源端电压与电流关系恒定不变。
3．电路中电压与电位有什么不同?电位是相对参考点而言的，是某点与参考点之间的电压，当参考点不同时，参考电位随之改变。
电压是电路中两点电位之差。
其值与参考点无关。
4．什么叫关联参考方向，采用关联参考方向有什么好处？假定电压和电流的参考方向相同时，为关联参考方向，采用关联参考方向可简化设置参考方向的工作。
即在电路中标出电流（或电压）参考方向后使电流（或电压）与其同方向。
5．若不设参考方向，说某电流是＋2A或－2A是否有意义?在电路分析时，电流是有大小和方向的物理量。
只有假设参考方向后，才能用代数量同时表示其值的大小和方向。
即I的正负号是对参考方向而言。
I>0表示实际方向与参考方向相同；I<0表示实际方向与参考方向相反。
所以，不假设参考方向，电流值的字符正负无意义。
6．电压、电位、电动势、三个物理量有什么不同？电压表示电源力对电荷做功，实际方向由高电位指向低电位电压降方向。
电动势表示电源力对电荷做功的能力。
实际方向由低电位指向高电位，电位升方向。
电位表示电荷所具有的位能。
对参考点而言，正值表示某点电位比参考电位高，负值表示某点电位低于参考点。
7．电压源与电流源串联时它的等效电源是什么？电压源与电流源并联时它的等效电源时什么？电流源对外电路而言，是不变的，故相当于电流源。
串联的电压源仅仅可以改变两端电压。
8．若电路中有n个节点，能得到几个独立节点方程？n-1个9．如何求解电路中的电位？根据定义，电位就是某点对参考点之间的电压，所以设置参考点后，只要求出某点与参考点之间的电压，就达到求电位的目的。
10．含受控源的支路，列结点电压方程时与独立电源支路有什么不同吗？列结点电压方程时受控源与独立电源处理方法相同。
直流电路习题及答案
直流电路习题及答案直流选择一、单选题1. 5A电流从一个二端元件的a端流入b端流出，若b端电位比a端高20V，则此元件是（）。
A 吸收功率B 发出功率C 不能确定2.某实验室有额定电压220V、额定功率100W的白炽灯12盏，另有额定电压220V、额定功率2kW的电炉5台，都在额定状态下工作，则在2小时内消耗的总电能为（）。
A 22 kWhB 10.4 kWhC 22.4 kWhD 20.4 kWh3.从外特性来看，任何一条电阻R支路与恒流源I（）联，其结果可以用一个S等效恒流源替代，该等效电源值为（）。
IA 并，SIB 串，SRIC 并，SRID 串，S4.将小灯泡与可变电阻串联后接到恒流源上，当可变电阻增大时，小灯泡的电压（），所以小灯泡的亮度（）。
A 减小，变暗B 减小，变亮C 增大，变亮D 不变，不变5.电路中等电位点可以（），之后对电路的其它部分（）影响。
A 短路，没有B短路，有 C开路，没有 D 开路，有 6. 电路中有多个电源共同作用，其中有一个电压源支路的电压增大5倍，则该支路电流（ ）。
A 增大5倍B 不能确定C 减小5倍D 不变7. 用一个满刻度偏转电流为50A μ、电阻g R 为Ωk 2表头，并联分流电阻1R ，制成量程为10mA 的直流电流表，并联分流电阻1R 应为（ ）。
A20Ω B20.05Ω C10.05Ω D 10Ω8. 用一个满刻度偏转电流为50A μ、电阻为Ωk 3的表头制成2.5V 量程的直流电压表，则附加电阻应为（ ）。
A697 k Ω B597 k Ω C497 k Ω D 47 k Ω 9. 若电源供电给电阻L R 时，电压源S U 和电阻L R 值均保持不变，为了使电源输出功率最大，应调节内阻值等于（ ）。
AL R B0 C∞ D 2L R10. 若电源的外特性为I U 210-=（V ），则外接电导0.5S 后的电流为（ ）A ，电压为（ ）V 。
电工学习题
第1章直流电路习题参考答案一、填空题：1. 任何一个完整的电路都必须有、和 3个基本部分组成。
具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为。
电路的作用是对电能进行、和转换；对电信号进行、和。
2. 反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。
3. 电路有、和三种工作状态。
当电路中电流0R U I S 、端电压U＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在。
4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
二、判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（）2. 电阻、电流和电压都是电路中的基本物理量。
（）3. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（）4. 绝缘体两端的电压无论再高，都不可能通过电流。
（）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。
A、吸收；B、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）A、50mA；B、2.5mA；C、250mA。
四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。
1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；1.4 根据基尔霍夫定律求图 1.3图所示电路中的电压U1、U2和U3。
1.5 已知电路如图1.4所示，其中E1=15V，E2=65V，R1=5Ω，R2=R3=10Ω。
直流电路及电磁学基础练习题+参考答案
直流电路及电磁学基础练习题+参考答案一、单选题（共70题，每题1分，共70分）1、链传动中,链轮的最小齿数不宜太少,通常取小链轮的齿数大于A、12B、25C、20D、17正确答案：D2、电压继电器的电气符号为A、KGB、KSC、KVD、KT正确答案：C3、电源中性点不接地的供电系统可采用A、重复接地保护B、工作接地保护C、接零保护D、接地保护正确答案：D4、一个实际的闭合电路,断开开关后,电路中一定没有的是A、电源B、电流C、电阻D、电压正确答案：B5、减压阀不用于A、润滑油路B、控制油路C、主调压油路D、夹紧系统正确答案：C6、真空度的计算式为A、真空度=大气压力-绝对压力B、真空度=大气压力+绝对压力C、真空度=绝对压力-表压力D、真空度=绝对压力-大气压力正确答案：A7、电源电动势为4V,内电阻为4Ω,当外电路短路时,电路中的电流和电源端电压分别为A、0A、 0VB、0A 、4VC、1A 、0VD、1A 、4V正确答案：C8、当晶体三极管工作在饱和状态时,它的IC将( )。
A、随IB增加而增加B、与IB无关C、随IB增加而减小D、等于0正确答案：B9、从2012年教育部推行的全国职业院校学生实习责任保险统保示范项目抽取60万例样本分析,每10万名实习学生发生一性伤害的约( )人,其中导致死亡的约3.96人。
A、13.9B、39.9C、26.9D、80.9正确答案：B10、伏安法测量电阻的原理是A、R=ρL/SB、R=U/IC、R=U2/PD、R=P/I2正确答案：B11、用人单位不得依照《劳动合同法》第四十条、第四十一条的规定与孕期、产期、哺乳期的女职工( )劳动合同。
A、履行B、中止C、解除D、变更正确答案：C12、下列运动副中属于低副的是A、铰链B、齿轮与齿轮C、车轮与钢轨D、凸轮与推杆正确答案：A13、阻值可以调整的电阻器是A、金属电阻B、固定电阻器C、可变电阻器D、光敏电阻器正确答案：C14、下列关于职业素养的叙述,不正确的一项是A、职业素养主要是由先天素养决定的,与后天努力关系不大B、资质、知识、行为和技能是显性职业素养,人力资源管理中比较重视C、职业道德、职业意识、职业态度隐性职业素养更深刻影响着员工发展D、职业素养是一个人在职业过程中表现出来的综合品质正确答案：A15、常用熔断器的选用方法是A、按网络功率因数选用B、按网络额定电压和额定电流选用C、按网络频率选用D、按网络额定电压和短路电流选用正确答案：D16、企业什么地方需要7S管理A、企业的每个地方B、仅办公室C、仅工作现场D、仅仓库正确答案：A17、某种材料所构成的导体,电阻为10欧,温度系数的数值为0.004/℃,则温度升高10度时,该导体的电阻为A、4.04ΩB、100ΩC、20.4ΩD、10.4Ω正确答案：D18、对于三相鼠笼式异步电动机的多地控制,为达到控制要求,须将多个停止按钮串联,多个启动按钮A、混联B、自锁C、串联D、并联正确答案：D19、在三相变压器铭牌上所标出的额定电压、额定电流均指A、相电压、线电流B、线电压、相电流C、线电压、线电流D、相电压、相电流正确答案：C20、每千克质量的干空气中所混合的水蒸气的质量称为A、析水量B、绝对湿度C、相对湿度D、含湿量正确答案：D21、阻值不随外加电压或电流的大小而改变的电阻叫A、固定电阻B、线性电阻C、非线性电阻D、可变电阻正确答案：B22、用靠模仿形法加工成平面手柄的机构中应用了A、端面凸轮B、移动凸轮C、圆柱凸轮D、盘形凸轮正确答案：B23、以下哪项是“节约”的目的A、创造对人、企业财产没有威胁的环境,遏制安全事故的苗头,减少工业灾害B、提升“人的品质”,将员工培养成认真工作的人C、降低成本,减少费用D、消除“脏污”,保持现场干净明亮,从根本上消灭污垢发生源正确答案：C24、《中华人民共和国环境保护法》共七章,( )条。
第1章 直流电路习题参考答案
第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。
具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态。
当电路中电流0R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。
5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2. 电阻、电流和电压都是电路中的基本物理量。
（错）3. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。
（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。
A 、吸收；B 、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

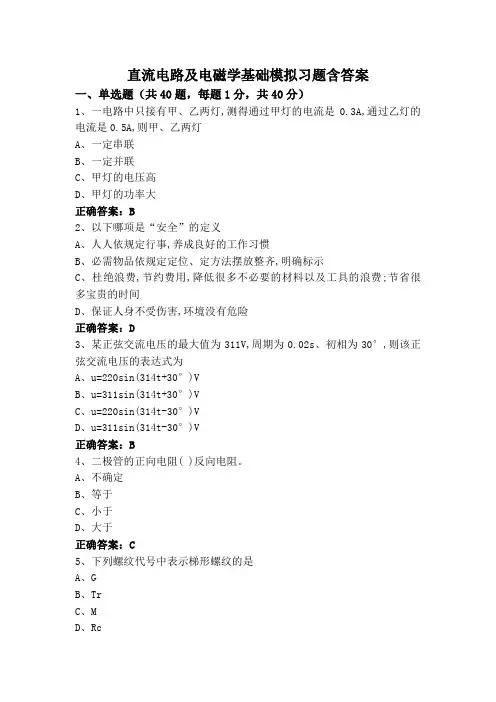

直流电路及电磁学基础模拟习题含答案
直流电路及电磁学基础模拟习题含答案一、单选题（共40题，每题1分，共40分）1、一电路中只接有甲、乙两灯,测得通过甲灯的电流是0.3A,通过乙灯的电流是0.5A,则甲、乙两灯A、一定串联B、一定并联C、甲灯的电压高D、甲灯的功率大正确答案：B2、以下哪项是“安全”的定义A、人人依规定行事,养成良好的工作习惯B、必需物品依规定定位、定方法摆放整齐,明确标示C、杜绝浪费,节约费用,降低很多不必要的材料以及工具的浪费;节省很多宝贵的时间D、保证人身不受伤害,环境没有危险正确答案：D3、某正弦交流电压的最大值为311V,周期为0.02s、初相为30°,则该正弦交流电压的表达式为A、u=220sin(314t+30°)VB、u=311sin(314t+30°)VC、u=220sin(314t-30°)VD、u=311sin(314t-30°)V正确答案：B4、二极管的正向电阻( )反向电阻。
A、不确定B、等于C、小于D、大于正确答案：C5、下列螺纹代号中表示梯形螺纹的是A、GB、TrC、MD、Rc正确答案：B6、安全电压是( )伏特。
A、380B、110C、36D、220正确答案：C7、按照人社部文件职工全年月平均制度工作天数和工资折算办法,季工作日为( )天A、26B、90C、85.5D、62.5正确答案：D8、在纯电阻的交流电路中,电路的有功功率等于电压的有效值乘以A、电流的有效值的平方B、电流的有效值C、电阻D、电阻的平方正确答案：B9、单杆液压缸采用活塞杆固定式安装和采用缸筒固定式安装,工作台的移动范围分别为液压缸有效行程的A、2倍、1倍B、2倍、3倍C、1倍、1倍D、2倍、2倍正确答案：D10、能将等速回转运动变为与主动件转向相同的变速回转运动的机构是( )机构。
A、平行双曲柄B、不等长双曲柄C、曲柄摇杆D、反向双曲柄正确答案：B11、单相桥式整流电路变压器次级电压为15V(有效值),则每个整流二极管所承受的最大反向电压为A、30VB、21.21VC、15VD、42.42V正确答案：B12、职业活动中存在各种有害的( )以及在作业过程中产生的其他职业有害因素统称职业病危害因素。
第二章简单直流电路练习题答案
电工技术基础与技能第二章简单电路练习题班别：高二（）姓名：学号：成绩：一、是非题(1.5X20)1、当外电路开路时，电源端电压等于零。
（）2、短路状态下，电源内阻的压降为零。
（）3、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小，故R2中通过的电流比R1中的电流大些。
（）4、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。
（）5、通常照明电路中灯开得越多，总的负载电阻就越大。
（）6、万用表的电压、电流及电阻档的刻度都是均匀的。
（）7、通常万用表黑表笔所对应的是内电源的正极。
（）8、改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。
（）9、电路中某两点的电位都很高，则这两点间的电压也一定很高。
（）10、电路中选择的参考点改变了，各点的电位也将改变。
（）二、选择题（2X20）请将正确的答案填在题后的答题卡中，否则无效。
1、在图2-29所示电路中，E=10V，R0=1Ω，要使Rp获得最大功率，Rp应为( )Ω。
A.0.5B.1C.1.5D.02、在闭合电路中，负载电阻增大，则端电压将( )。
A.减小B.增大C.不变D.不能确定3、将R1>R2>R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是( )。
A. R1B. R2C. R3D.不能确定4、若将上题三只电阻并联后接在电压为U的电源上，获得功率最大的电阻是( )。
A. R1B. R2C. R3D.不能确定5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源上，则( )。
A.40W灯较亮B.60W较亮C.两灯亮度相同D.不能确定6、两个电阻R1、R2并联，等效电阻值为( )。
A.两者的和除以两者的乘积B. R1-R2C.两者的乘积除以两者的和D. 倒数和7、两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为( )。
直流电路及电磁学基础习题及答案
直流电路及电磁学基础习题及答案一、单选题（共70题，每题1分，共70分）1、以下具有移动副的机构是A、双摇杆机构B、曲柄摇杆机构C、平形四边形机构D、曲柄滑块机构正确答案：D2、工伤认定经审查符合认定条件的( )内(特殊情况可以延长30日)做出工伤认定结论通知书并告知单位和个人。
A、30日B、90日C、60日D、15日正确答案：C3、正弦交流电流瞬时值表达式为i=2sin(314t+30°)A,则其电流最大值是A、1AB、1.414AC、2AD、314A正确答案：C4、保证较高的定心精度,渐开线花键在连接中采用A、内径定心B、齿形定心C、齿侧定心D、外径定心正确答案：C5、在纯电阻正弦交流电路中,当电压为最大值时,电流为A、无穷大B、最大值C、0D、有效值正确答案：B6、机械作业中,能有效避免安全事故的正确做法是A、设备出现小故障,继续运转操作B、在工作区域没有文字、声音、颜色等信息来提醒人们注意安全C、严格按照机械设备的操作安全守则进行操作D、允许操作人员无证上岗正确答案：C7、职业道德的内容包括A、从业者的工资收入B、职业道德行为规范C、从业者的工作计划D、从业者享有的权利正确答案：B8、以下不属于整顿三要素的是A、标识B、时间C、方法D、场所正确答案：B9、两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20 ℃时它们的电阻之比为3∶1,当温度上升到40 ℃,它们的电阻之比是(横截面积变化不计)A、等于1∶3B、大于3∶1C、等于3∶1D、小于3∶1正确答案：C10、NPN型三极管处在放大状态的是A、UBE<0,UBC<0B、UBE>0,UBC>0C、UBE>0,UBC<0D、UBE<0,UBC>0正确答案：C11、由RLC串联电路的阻抗三角形可知A、感抗的大小总小于电路的总阻抗B、电阻的大小不会大于电路的总阻抗C、容抗的大小总小于电路的总阻抗D、电阻总小于感抗和容抗之差正确答案：B12、下列属于外抱式制动器特点的是A、磨损不均匀、散热不良B、包角大C、简单可靠散热好D、制动力矩大正确答案：C13、通过阻值为100Ω的纯电阻的电流为i=sin(ωt+π/3)A,则电阻两端的电压应是A、u=100sin(ωt+5π/6)VB、u=100sin(ωt-π/6)VC、u=100sin(ωt+π/6)VD、u=100sin(ωt+π/3)V正确答案：D14、以下几种连杆机构中,不可能存在急回特性是A、偏置曲柄滑块机构B、对心偏心轮机构C、摆动导杆机构D、曲柄摇杆机构正确答案：B15、按照人社部文件职工全年月平均制度工作天数和工资折算办法,季工作日为( )天A、85.5B、26C、62.5D、90正确答案：C16、在四杆机构中,当( )处于共线位置时,机构处于死点位置。
第1章-直流电路习题及答案
任
+
何
US_ R
电
路
（a）
R
任任
ISS
何何
电电
（（bb）） 路路
解：[对解电]路（对a）电，路因（为b凡）与，理因想电为压凡源与并理联想的元电件流其源两串端联电压的均元等 于件理其想电电流压均源等的电于压理，想故电改流变R源不的会电影响流虚，线故部改分变电路R的不电会压影，而响虚 线虚部线分部电分路电结路构一的定电，流故，亦而不会虚影线响部其分电电流。路R结的构变化一仅定影，响故其亦本身 的不电会流影及响理其想电电压压源。的R电的流变。 化仅影响其本身的电压及理想 电流源的电压。
+
US _ IS1
R3 I4
IS2
R4
R2
返回
上一页
下一页
第1章 直流电路
1.7.1 用支路电流法求图中各
I1
I2
I3
支路电流，并说明 US1 和 US2 是起
R1
R2
电源作用还是起负载作用。图中
+
+
R3
US1＝12 V ，US2＝15 V ，R1＝3 ，
U_ S1
U_ S2
R2＝1.5 , R3＝9 。
返回练习题集
上一题
下一题
第1章 直流电路
1.6.1 图示电路中，已知 US ＝6 V，IS＝2 A ，R1＝2 ，R2 ＝1 。求开关 S 断开时开关两 端的电压 U 和开关 S 闭合时通过 R1 开关的电流 I（不必用支路电流 法）。
R2 I2
+
_ US
IS
S+ U
I_
[解] 设通过 R2 的电流为 I2 。
《电工技术基础与技能》第三章 直流电路习题答案
第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。
外电路上的电阻称为电阻，内电路上的电阻称为电阻。
2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。
选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。
A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。
A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。
（）2、短路电流很大，要禁止短路现象。
（）3、短路状态下，电源内阻的压降为零。
（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。
3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。
求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。
求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为了1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。
第2章 直流电路习题与答案
第2章直流电路一、填空题1.已知R1=5Ω，R2=10Ω，把R1、R2串联起来，并在其两端加15 V的电压，此时R1所消耗的功率是5W 。
2.有两个电阻R1和R2，已知R1＝2R2，把它们并联起来的总电阻为4Ω，则R1＝12Ω，R2= 6Ω。
3.有两个电阻，把它们串联起来的总电阻为10Ω，把它们并联起来的总电阻为2.4Ω，这两个电阻的阻值分别为_4Ω__和_6Ω_。
4.已知R1和R2两个电阻，且R2=3R1，若串联在电路中，则R1消耗功率与R2消耗功率之比为1:3；若并联在电路中，则R1消耗功率与R2消耗功率之比为3:1。
5.有两电阻R1和R2，已知R1：R2＝1：4。
若它们在电路中串联，则电阻两端的电压比U1：U2＝1：4；流过电阻的电流比I1：I2= 1：1，它们消耗的功率比P1：P2＝1：4 。
若它们并联接在电路中，则电阻两端的电压之比U1：U2＝1：1；流过电阻的电流之比I1：I2＝4：1；它们消耗的功率之比P1：P2＝4：1。
6.电阻负载并联时，因为电压相等，所以负载消耗的功率与电阻成反比；电阻负载串联时，因为电流相等，所以负载消耗的功率与电阻成正比。
7.有5个相同的蓄电池，每个电池的电动势均为2V，内阻均为0.1Ω，串联后与R=4.5Ω的负载电阻相连，则流过电阻R的电流为2A，R两端的电压为9V，消耗的功率为18W。
8.如图2.34所示，每个电阻的阻值均为30Ω，电路的等效电阻R ab＝6Ω。
图2.34 图2.359.如图2.35所示的电路中，流过4Ω电阻的电流为0.6A，A、B两点间的电压为5.4V，3Ω电阻的功率是3W。
10.如图2.36所示电路，A点的电位V A等于21V 。
图2.36 图2.3711.基尔霍夫电流定律指出：在任一时刻，通过电路任一节点的电流的代数和为零，其数学表达式为ΣI＝0；基尔霍夫电压定律指出：对电路中的任一闭合回路，各电阻上电压降的代数和等于各电源电动势的代数和，其数学表达式为ΣRI＝ΣE 。
直流电路复习练习题及答案
直流电路复习练习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的A. 最大值；B.平均值；C. 有效值；D.瞬时值。
直流电路复习练习题及答案
一、填空题:1、 电路的基本组成有 电源、 负载、 中间环节 三个部分。
2、 20 Q 的电阻与80 Q 电阻相串联时的等效电阻为100 Q,相并联时的等效电阻为16 Q 。
3、 戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压源来表示。
9.如果电流的 大小和方向均不随时间变化，就称为直流。
10•负载就是所有用电设备，即是把 电能 转换成其它形式能量的设备。
11•电路就是电流流过的 闭全 路径。
12.把 单位时间 内通过某一导体横截面的电荷量定义为电流强度（简称电流），用I 来表示。
13.戴维南定理可以把任一有源二端网络等效为一个 电压源。
14•叠加原理只适用于 线性 电路，而不适用于 非线性 电路。
15. 某点的电位就是该点到 参考点 的电压。
16. 任意意两点间的电压就是 这两点 的电位差。
17.电气设备工作时高于额定电压称为 过载 。
18 •电气设备工作时低于额定电压称为 欠载 。
19•电气设备工作时等于额定电压称为 满载 。
20•为防止电源出现短路故障，通常在电路中安装熔断器 。
21.电源开路时，电源两端的电压就等于电源的 电动势 。
、选择题1.在如图所示的电路中，当电阻 R 2增加时，电流I 将 ________ A. 增加 B. 减小 C. 不变2. 二只白炽灯的额定电压为 220V,额定功率分别为100W 和25W 下面结论正确的是 _________________A. 25 W 白炽灯的灯丝电阻较大第1、2章复习题4 •一个实际的电源可以用 电压源 5.电感元件不消耗能量，它是储存 6 •电容元件不消耗能量，它是储存 7 •通常所说负载的增加是指负载的8•电源就是将其它形式的能量转换成 来表示，也可用 电流源 来表示。
磁场能量的元件。
电场能量的元件。
功率增加。
电能的装置。
B.100 W白炽灯的灯丝电阻较大C.25 W白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
河海大学电路习题册_直流部分(答案)
G22 G32 G42
G23 G33 G43
G24 G34 G44
⎥ ⎥
⎢⎢U
⎥⎢U
⎥ ⎦
⎣⎢U
2 3 4
⎥ ⎥ ⎥ ⎥ ⎦
=
⎢ ⎢
I
22
⎢ ⎢ ⎣
I I
33 44
⎥ ⎥ ⎥ ⎥ ⎦
现将节点 1 与 2 短路，节点 3 与 4 间接电流源 IS 如图 (b) 所示，试列出变化后所得新网
络的节点方程。
解：上述方程对应的电路结构之一如下图所示： 1S
0.5S 2 0.1S
1
3
0.1S 10V
1S 2S
6、一个具有 5 个节点的电阻性网络 N 如图 (a) 所示，
°1
1
N
°2
N
°3
2 3
IS
°4
4
(a)
(b)
若已知其节点电压方程为
⎡G11 G12 G13 G14 ⎤⎡U1 ⎤ ⎡ I11 ⎤
⎢⎢G21 ⎣⎢⎢GG3411
A. 电阻吸收 1 W 功率, 电流源供出 1 W 功率； B. 电阻吸收 1 W 功率, 电压源供 1 W 出功率； C. 电阻与电压源共吸收 1 W 功率，电流源供出 1 W 功率； D. 电阻与电流源共吸收 1 W 功率， 电压源供出 1 W 功率；
1V 1Ω 1A
3、将一个 25kΩ、10W 的电阻接于直流电路，则该电阻所允许的最大电流与最大电压分别
°
图(a)： i = is ；图(b)： u = us ；图(c)： u = u2 ；图(d)： i = −i2 ；
5、已知图示电路中U AB = 5 V，求US 。
A
2Ω
5V
电工基础习题答案
电工基础习题答案第1章认识（直流）电路习题答案一.填空题1. 通路2. 导体半导体绝缘体3. 5×3×60=90004. 闭合路径电源导线开关用电器5. 1210Ω 10W6. R3 R17. 1.125A 40.5W8. 0.75A9. 28.5Ω10. Va-Vb二.判断题1. × 2、× 3、√4、× 5、√ 6、√ 7、× 8、×9、×三.计算题1. 电动势=2V 外电阻=3.8 Ω消耗的功率=0.95W2. 每天消耗的电量为：(60W+25W) ×3 ×2 +80W ×4+1500W ×0.5+800W ×0.5=1980W=1.98kw每月应交的电费为：1.98kw ×0.5 ×30=29.7元3. 内阻为2 Ω第2章直流电路分析习题答案一.填空题：1. 处处相等 U=U1+U2+…+U n R=R1+R2+…+R n2. 12Ω 6Ω3. 600Ω 0.01A 3V 2V 1V4. 相等 I=I1+I2+…+I n倒数倒数之和5. 串联并联6. 电流的代数和恒∑I=0 各电阻上电压降代数和等于各电源电动势∑RI=∑E7. U=E-Ri 不变，串； I=I S-I0不变，并联9. 线性电路电流电压功率10. 实际参考该支路电流的实际方向与参考方向相反二. 计算题1. I1=15/4A I2=-9/8A I3=21/8A2. I3=11A第3章认识交流电路习题答案一. 填空题：1. 大小方向作周期性2. 380V 220V 503. 振幅频率初相4. 100V 70.9V 50Hz 314 rad/s 0.02s5. i=50sin(314t+1200)6. 07. -9008. 9009. 储能耗能10. 单项最大值频率 120011. 3超前12. 星型三角型13. 带中性线的三相四线制保险丝开关接地14. 三项四线制15. 火线相线线电压是相电压的3倍，线电压超前相电压30016.（三相对称负载） 220 10 017. 10 380二. 计算题1. I= 100 A . i=141sin(314t+600)2. I=70A i=99sin(314t-600) 1.54×103var3. 380V 220V 3.8A 2.2A4.380V 17.3A 30A三.问答题1. 答：不是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工电子技术基础主讲教师杨磊
1 第一部分电工基础
1. 一个完整的电路由哪几部分组成? 什么叫电路模型?有什么作用?
任何一都个完整的电路必须有电源、负载和中间环节3个基本部分组成。
具有单一电磁特性的电路元件称为理想电路元件，由它们组成的电路称为电路模型。
电路的作用是对电能进行传输、分配和转换；对电信号进行传递、存储和处理。
2. 什么叫电阻元件电感元件电容元件?
反映实际电路器件耗能电磁特性的理想电路元件是电阻元件；反映实际电路器件储存磁场能量特性的理想电路元件是电感元件；反映实际电路器件储存电场能量特性的理想电路元件是，它们都是无源二端元件。
3.电路有哪三种工作状态?什么叫短路?
电路有通路、开路和短路三种工作状态。
当电路中电流0R U I S
、端电压U ＝0时，此种状态称作
短路，这种情况下电源产生的功率全部消耗在内阻上。
4.哪些元件是耗能元件? 哪些元件是储能元件?
从耗能的观点来讲，电阻元件为耗能元件；电感和电容元件为储能元件。
5. 电路图上标示的电流、电压方向称为参考方向，假定某元件是负载时，该元件两端的电压和通过元
件的电流方向应为关联参考方向。
6. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件吸收功率；当元件两端电压
与通过电流取非关联参考方向时，即为假设该元件发出功率。
7. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指电源输出的电流增大。
8. 当电流源开路时，该电流源内部有电流，无功率损耗。
9. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为50mA 。
10.已知电路如题 1.1所示，试计算a 、b 两端的电阻。
解: (1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。
该电路可等效化为：。
