丝网印刷的基本原理
丝网印刷的原理与优点
丝网印刷的原理与优点丝网印刷的原理与优点001、丝网印刷是属于孔版印刷，与平印，凹印，凸印一起被称为四大印刷方法。
原理是印版在印刷时通过一定的压力使油墨通过孔版的孔眼转移到承印物上形成图象和文字。
特点：A、适应性强：可在平面，曲面，球面，凹凸面的承印物上进行印刷。
B、墨层厚度：立体感强，质感丰富，墨层厚度一般可达到30μm左右，而胶印在5-10μm。
C、耐光性强，色泽鲜艳丝网印刷作为一种应用范围很广的印刷，根据承印材料的不同可以分为：织物印刷，塑料印刷，金属印刷，陶瓷印刷，玻璃印刷，电子产品印刷，彩票丝印，电饰广告板丝印，金属广告板丝印，不锈钢制品丝印，光反射体丝印，丝网转印电化铝，丝印版画以及漆器丝印等等。
织物印花就是指在织物上以印刷方法形成图案的工艺过程。
印花的方法有：型版印花、丝网印花、滚筒式圆网印花、转移印花和多色淋染印花等方法，其中丝网印花来源于型版印花（包括型纸版和锌版），开始由手工操作，逐步走向半自动化、完全自动化，后来又和平网式发展到圆网式。
织物印刷一般有几种印刷方式：1、涂料直接印花涂料直接印花就是把调制好的印花色浆直接印在织物上，这是印花工艺中最简单而普遍使用的工艺。
涂料直接印花工艺一般是指在白色或浅色织物上印花，它拼色方便、工艺简单，印花后经培烘处理即可，适用各种纤维的纺织物。
涂料直接印花工艺根据目前经常采用的粘合剂可分为阿克拉明F型粘合剂。
丙烯酸酯类粘合剂、丁苯乳液与甲壳质粘合剂三种直接印花工艺。
2、丝绸印花丝绸印花的主要方法有直接印花法、拔染印花法、防染印花法。
直接印花法前面已有介绍，拔染印花法以及转移印花法、渗透印花法等将在后面有关小节中单独介绍，这里主要介绍防染印花法。
3、针织内衣印花针织内衣印花主要应用涂料直接印花工艺，织物印花后经倍烘或自然干燥即可，避免了针织物湿处理容易变形和农片湿处理困难等问题。
印花方法以平网丝印为主，又分为手工刮印和机器操作两种方式。
这种印花方法能适应各种构成形式与组织结构的花型图案，并适合小批量多花色的生产需要。
丝网印刷
丝网印刷培训丝网印刷相关定义丝网印刷就是利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷。
通常丝网由尼龙、聚酯、丝绸或金属网制作而成。
目前我们公司使用的网版采用不锈钢丝网作为绷网的网布材料。
当承印物（硅片）直接放在带有模版的丝网下面时，丝网印刷浆料在刮刀的挤压下穿过丝网中间的网孔，印刷到承印物上。
丝网上的模版把一部分丝网小孔封住使得颜料不能穿过丝网，而只有图像部分能穿过，因此在承印物上只有图像部位有印迹。
丝网印刷的目的丝网印刷主要目的：在形成pn结和镀膜后的硅片的两面印刷正负电极和背场。
印刷基本的要求是保证印刷图形的完整和对称，印迹饱满。
丝网印刷的原理丝网印刷是把金属导体浆料按照所设计的图形通过刮条挤压丝网弹性形变后漏印在已扩散好杂质、镀膜后的硅片正面、背面，然后在适当的气氛下通过高温烧结，使浆料中的有机溶剂挥发，金属颗粒与硅片表面形成牢固的硅合金，与硅片形成良好的欧姆接触，从而形成太阳电池的上下电极。
正面栅线的作用正面栅线由两部分构成，主栅线是直接接到电池外部引线的较粗部分，细栅线则是为了将电流收集起来传递到主线去的较细部分。
背面电极电场的作用1.背铝作为背电场能够阻挡电子的移动，减小了表面的复合率，有利于载流子的吸收；2.减少光穿透硅片,增强对长波的吸收；3.Al吸杂，形成重掺杂，提高少子寿命；4.铝的导电性能良好，金属电阻小，而且铝的熔点相对其他的合适金属来说熔点低，在烧结当中更有力。
丝网印刷的顺序wafer、背电极印刷、1号烘箱、背电场印刷、2号烘箱、正电极印刷、烧结、测试分选、入库丝网印刷设备厂家丝网印刷设备厂家较多，各家设备成膜的原理不尽相同，主要是ASYS、Baccini等。
国内中电48所等单位也在生产，但自动化程度差别很大。
印刷系统组成：传输装置、印刷装置、软件、辅料系统界面Enable magazine loader 使片子能从载片盒中传出：只第一道印刷机具有此项功能，点击选中则使push-bar将片子从载片盒中吸出上料Enable printing 使印刷机能够印刷Enable wafer alignment 保证硅片位置正确Enable screen Alignment 保证网板位置正确Enable Flip-over 执行翻转：只在第二道使用，将片子翻转Enable Oven Heating 使烘箱加热Enable Bypass Oven 使直接通过烘箱Check Breakage Before 印刷之前检查片子是否完好Check Breakage After 印刷之后检查片子是否完好Confirm 确定Restore 恢复Exit 退出印刷界面Print Type: Alternate squeegee 单程印刷：刮刀向前运动印刷一片片子，向后返回印刷下一片；Double squeegee 两次印刷：对每一块片子向前印刷一次，再向后印刷一次；Squeegee and Flood 印刷后回料；Flood and squeegee 回料后印刷。
印刷工艺——丝网印刷
操作简单，制版时间短，分辨率和耐印力都 比较高，但费用较高，版膜容易发生伸缩。
３、工艺流程（以LS感光膜为例）
丝网准备 → 感光敏化 → 贴膜 → 干燥 → 曝光 → 显影 → 干燥 → 修版
u 印料
u 印料
一、 抗蚀印料
抗蚀印料是耐化学腐蚀的印料。 作用：印制电路中不需处理（腐蚀、电镀、焊接等）
（5）镀镍聚酯丝网
一种在单丝聚酯网上镀一层厚度2~5微米的金属镍而制 成的网。
它具有了聚酯网和不锈钢网的优点，能制得高张力、低 伸长的网版，克服了金属网因金属疲劳而松弛和聚酯网 与模版结合力差等缺点。
具有良好的版膜粘附性、回弹性，耐磨性和透墨性，导 电性好，能抗静电效应，适合于高精度丝印。
（1）木质网框
材料可以是红松，柏木和硬质木材。
它具有制作简单，重量轻，操作方便，价格低等优点。 但是由于在感光制版过程中，吸水变形，已被金属网 框所取代。
（2）金属网框
金属网框大都采用中空铝框，个别情况下用铸铝框和 钢铁框。
中空铝合金网框具有操做轻便、强度高、不易变形和 生锈、耐溶剂性和耐水性强、美观等优点。中空铝框 分普通铝管型、横向加强筋型和纵向加强筋型，铝管 壁厚1.5~2毫米。
的部分预先进行丝印，形成耐腐蚀（或耐电镀、阻焊） 膜层。
1、耐腐蚀印料
耐腐蚀印料是一种耐酸性的抗蚀印料。它分 为 热固型（或称自干型）和紫外光固化型。
（1）热固型 绝大多数高分子成膜物质都能经得起各种蚀
刻溶液的腐蚀，对印制图形起到保护作用。
热固型印料分为水溶型和溶剂型。
①碱（水）溶型抗蚀印料
2、刮板准备
刮板又称墨刮，其作用是通过一定的压力将 网 版上的油墨均匀的透过网版，完全的印到 板子 上，直接决定了印刷的质量。

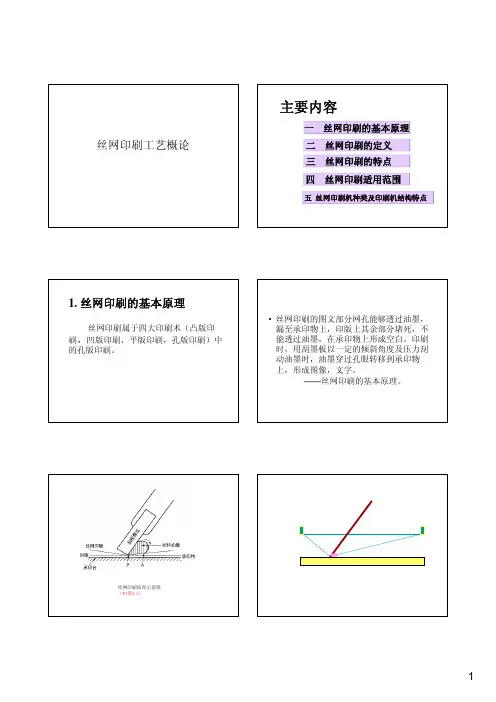

丝网印刷课件(全)
12
• 开度可以用下列公式计算： • 丝网的开度 网孔面积（A）的平方根。 S—网丝宽度（丝径） K—网孔宽度（开度）
• O=A1/2=(ab)1/2 • 或 O=L/M –d（书上印错）
• 式中：O—开度(μm)；
A—网孔面积； a、b—网孔相邻两边的宽度； L—计量丝网目数的单位长度，采用公制计量单 位的为1cm， • 采用英制计量单位的为1英寸，1英寸=？cm； M—丝网目数； T—丝网的丝径。
开口率可以用下列公式计算：
• 5.丝网开口率 • 丝网开口率亦称丝网通孔率、有效筛滤面 积，网孔面积百分率等，即单位面积的丝 网内，网孔面积所占的百分率。
• 开口率=(a×b)/(C×D)×100% • =(a×b)/[(a+T)(b+T)]×100% • 式中： a×b—网孔面积； C×D—丝网面积； T—丝网的丝径。 • 或 开口率= (OM)2/L2 • 式中：O—丝网开度(孔宽)； M—丝网目数； L—计量丝网目数的单位长度(厘米或英 寸)，计算时应换算为公制单位。
• 3.防潮 • 木质网框的存放场地位应干燥、通风，防 止潮致变形影响其强度和制版质量。
11
第二章 丝网印刷版基的准备
第二节 丝网
• • • • • • • •
教学内容： 1.丝网的有关术语 2.丝网的分类 3.丝网的编织形式 4.丝网的规格型号 5.丝印对丝网的性能要求 6.丝网的性能比较 7.丝网的选用及保管
• 丝网目数 油墨通过性 • 目数越高，丝网越密，网孔越小，油墨通 过性越差。反之，目数越低，丝网越疏， 网孔越大，油墨通过性就越好。 • 所以，在选用丝网时，可根据承印物的精 度要求，选择不同目数的丝网。
第一节 网框
• • • • 教学内容： 1.网框的分类 2.网框的选用 3.网框的保管
简述丝网印刷的原理
简述丝网印刷的原理丝网印刷是一种常用的印刷技术，适用于各种材料和平面的印刷。
其原理是利用薄膜（丝网）上具有开口的网孔，通过涂刷、喷涂或压力等方式，将油墨或颜料均匀地传输到印刷物的表面，形成所需的图案或文字。
丝网印刷的主要原理包括网板制作、油墨传递以及压力控制。
首先，网板制作是丝网印刷的关键步骤。
网板一般由丝网纱线和框架组成。
网孔的大小和形状决定了油墨的传递量和图案的精细度。
丝网纱线的材质有许多种，根据不同的印刷需求可以选择合适的纱线。
制作网板时，需要将纱线拉紧固定在框架上，然后在合适的位置上用覆膜或屏版膜形成开口的网孔。
开口的大小和位置要根据印刷需求来确定。
其次，油墨传递是丝网印刷的核心原理。
油墨的传递是通过丝网网孔中的毛细现象实现的。
在印刷时，将油墨涂刷在网板上，然后用一定的压力推动油墨穿过网孔，传递到印刷物表面。
在传递过程中，油墨会填满网孔，形成油墨层。
当印刷物接触到网板时，油墨层会传递到印刷物上，形成图案或文字。
油墨的黏度决定了其传递的均匀性和粘附性，而油墨的稠度和颜料的大小则决定了图案的清晰度和颜色的鲜艳度。
最后，压力控制是丝网印刷的重要因素之一。
在印刷过程中，压力可以影响油墨的传递量和图案的清晰度。
压力过小会导致油墨传递不均匀，甚至传递不到印刷物上；而压力过大则容易产生拖曳或模糊的效果。
因此，要通过调整印刷机的压力系统或加工工艺，使得油墨能够均匀地传递到印刷物上，形成清晰的图案。
除了以上三个主要原理，丝网印刷还有其他一些辅助原理。
例如，印刷物表面的特性会影响油墨的传递效果，例如表面的光滑度和吸墨性；油墨的粘性也会影响其在传递过程中的行为；印刷速度和温度等参数的控制也会对印刷效果产生影响。
总的来说，丝网印刷的原理主要包括网板制作、油墨传递和压力控制。
通过这些原理的相互作用，能够实现将油墨均匀地传递到印刷物表面，形成所需的图案或文字。
丝网印刷具有传递量大、颜色鲜艳、适用于各种材料和平面等优点，因此在广告、纺织、电子、玩具等领域得到了广泛的应用。
丝网印刷原理
丝网印刷原理
丝网印刷是一种常用的印刷方法，它利用印刷网版上的开孔部分来传送墨料到印刷材料上，从而形成图案或文字。
它的原理可以简单分为三个步骤：网版制备、墨料传递和印刷材料接受。
首先，网版制备是丝网印刷的第一步。
制作网版需要用一种特殊的材料，通常是由天然丝或合成纤维制成的丝网，网孔的大小和形状会影响印刷效果。
制备网版的方法有很多种，常见的是用感光胶或者蜡纸将不需要的部分封住，然后用光照曝光使得胶或者蜡固化，形成传墨部分。
接下来是墨料传递的步骤。
在丝网印刷中，墨料通常放在网版的上部，通过通过上刮刮板或者刮刀的压力，使墨料从网孔中传递到印刷材料上。
刮刀的硬度、压力的大小和墨料的粘度都会对印刷效果产生影响。
墨料的传递方式可以是单色传递，也可以是多色传递，根据需求来确定。
最后是印刷材料接受墨料的步骤。
印刷材料可以是纸张、布料、塑料等各种材质。
在墨料传递的同时，印刷材料需要与网版保持适当的接触，以确保墨料能够均匀地沾附于其表面。
印刷材料的性质也会影响墨料的吸附和固化效果，需要根据具体材料的特性进行调整。
综上所述，丝网印刷的原理是通过网版制备、墨料传递和印刷材料接受墨料这三个步骤来实现的。
通过合理调整制版、墨料和印刷材料的参数，可以达到所需的印刷效果。
该印刷方法广
泛应用于各个领域，如纺织品印刷、电子产品制造以及艺术品制作等。
丝网印刷原理
丝网印刷原理
丝网印刷是一种常见的印刷方式，它通过丝网的网孔来传送油墨或其他印刷材料，将图案印刷到所需的物体表面上。
丝网印刷原理主要包括网版制作、油墨传送和印刷过程三个方面。
首先，网版制作是丝网印刷的第一步。
网版是由丝网和网框组成的，网框一般
采用金属材料制作，而丝网则是由细密的网孔构成。
在制作网版时，需要先将设计好的图案转移到丝网上，这可以通过光敏感涂层、蜡纸或者直接绘制的方式来实现。
然后，将制作好的网版安装到印刷机上，就可以进行印刷准备工作了。
其次，油墨传送是丝网印刷的关键环节。
在印刷过程中，油墨被涂刷在网版的
上方，然后利用刮刀或者压力辊将油墨压入网孔中，再通过网版的压力将油墨传送到印刷物体的表面上。
这一过程需要精确控制油墨的粘度、流动性和黏度，以确保印刷效果的质量和稳定性。
最后，印刷过程是丝网印刷的最后一步。
在进行印刷时，需要将印刷物体放置
在印刷台上，并将已经涂有油墨的网版压在其上方。
然后，通过印刷机的压力和速度，油墨被传送到印刷物体的表面上，形成所需的图案或文字。
印刷过程中需要注意控制印刷压力、速度和温度，以确保印刷效果的清晰和准确。
总的来说，丝网印刷原理涉及到网版制作、油墨传送和印刷过程三个方面。
通
过精确控制这些环节，可以实现高质量的丝网印刷效果。
同时，丝网印刷原理也在不断发展和创新，为各行各业的印刷需求提供了更多可能性和选择。
丝网印刷基本原理及流程
丝网印刷基本原理及流程丝网印刷是一种常用的印刷技术，用于在平面或物体上印刷颜料、油墨或其他材料。
它的基本原理是利用丝网上的开孔部分来通过墨料的压力使其转移到印刷材料上。
以下是丝网印刷的基本原理和流程。
1.印模制备：首先需要制备印刷所需的模版即印模。
印模多采用金属、纤维素或陶瓷材料制成，具有较高的硬度和耐磨性。
印模上有开孔部分，根据不同的印刷要求，开孔的尺寸和形状可以各不相同。
2.胶浆制备：胶浆是一种用于印刷的粘性液体，通常由树脂、颜料和溶剂组成。
胶浆的选择要根据印刷材料的特性和要求来确定，以确保印刷效果的质量和持久性。
3.配色和调整：根据需要，在胶浆中添加适量的颜料进行配色。
颜料的选择应考虑到印刷对颜色的准确度和持久性的要求。
此外，还需要进行调整以确保胶浆的黏度适中，以便于在印刷过程中均匀地转移到印刷材料上。
4.印刷材料准备：准备好需要印刷的材料。
根据不同的需求，可以是纸张、布料、塑料或金属等。
印刷材料的特性和表面质量对印刷效果有重要影响。
5.印刷过程：将印刷材料固定在印刷机上，确保表面平整。
然后将印模放置在印刷材料上，使其与印刷材料紧密接触。
在模板上倒入适量的胶浆，然后用刮刀或刮刀等工具将胶浆平均涂布在开孔部分上。
6.墨料传递：将刮刀或刮刀从模板上移开，通过胶浆的黏性和湿度，将胶浆从开孔部分传递到印刷材料上，形成所需的图案或文字。
7.固化和干燥：印刷完成后，需要对印刷图案进行固化和干燥。
固化是指使胶浆中的树脂成为坚固和耐久的状态，可以通过烘干、紫外线照射或热处理等方法进行。
干燥是指使胶浆中的溶剂完全蒸发，以确保图案在接触时不会被移除或模糊。
8.清洗和保养：完成印刷后，需要及时清洁和保养印模和印刷机。
清洁可以除去模板上的残留胶浆，防止堵塞和印刷不准确。
保养包括定期检查和修复印模，防止磨损和损坏。
丝网印刷流程简单而直观，但要取得高质量的印刷效果需要严格的操作和控制。
通过了解丝网印刷的基本原理和流程，可以更好地理解其工作原理，并在应用中取得更好的印刷效果。
丝印是什么
丝印是什么丝印是一种常见的印刷技术，也被称为丝网印刷，是通过墨水通过丝网印刷网孔的传输来实现图案的印刷。
丝印是一种传统的印刷方法，广泛应用于纸张、塑料、金属、陶瓷、玻璃等材料的印刷上。
在本文中，我们将详细介绍丝印的原理、应用和优缺点。
一、丝印的原理丝印的主要原理是墨水通过丝网的传输来实现图案的印刷。
丝网是一种金属网格或聚合物网格，网孔的大小和形状根据印刷需求而定。
在丝印过程中，首先将墨水涂在丝网上，然后使用刮刀将墨水刮平，使其通过网孔传输到印刷物的表面。
这样就可以在印刷物上形成所需的图案。
丝印的原理相对简单，但可以实现较高的印刷精度和图案质量。
二、丝印的应用1. 广告宣传：丝印被广泛应用于广告宣传行业。
例如，在户外广告牌、展览会场和商场陈列中常用的标识和广告都采用了丝印技术。
丝印的优势在于在各种材料上都能实现高质量的印刷效果，且耐久性好，具有较长的使用寿命。
2. 电子产品：丝印在电子产品制造中起着重要作用。
电子产品通常需要在外壳上印刷品牌标识、操作按钮、产品信息等。
丝印技术可以实现精细的图案和文字印刷，且能够适应各种形状的外壳。
3. 包装印刷：丝印广泛应用于包装行业。
例如，在塑料瓶、玻璃瓶、纸箱等包装容器上的图案和文字都可以通过丝印技术实现。
丝印的印刷效果清晰，色彩鲜艳，可以提升产品的附加值。
4. 纺织印刷：丝印技术也可以用于纺织品的印刷。
丝印可以在各种布料上实现图案和文字的印刷，同时还可以实现多色印刷效果。
这使得纺织品印刷更具创意和个性化。
三、丝印的优缺点1. 优点：- 能够在各种材料上实现高质量的印刷效果，包括纸张、塑料、金属、陶瓷等。
- 可以实现较高的印刷精度，适用于大面积的印刷和细节要求较高的图案。
- 墨水的颜色鲜艳，耐久性好，具有较长的使用寿命。
- 可以实现多色印刷效果，使得图案更加丰富多彩。
2. 缺点：- 丝印的准备过程相对繁琐，需要制作丝网和调制墨水，并且需要较长的干燥时间。
- 丝印的印刷速度相对较慢，不适用于大批量生产。
丝网印刷的工作原理
丝网印刷的工作原理
丝网印刷是一种常见的印刷技术，常用于印刷标志、海报、衣物等物品上。
它的工作原理如下：
1. 制作丝网：首先，根据设计需求，制作丝网模板。
丝网通常由金属丝或合成纤维制成，根据需要选择不同粗细和间距的网孔。
2. 涂布墨水：将所需的墨水或油墨倒在丝网上方的印刷网框上。
3. 墨水腰刀：使用墨水腰刀（也称为刮刀）将墨水刮过丝网，刮刀的边缘须与丝网表面贴合，以确保墨水均匀地通过丝网上的网孔传递到印刷物上方的材料上。
4. 传递印刷物：将待印刷的物体（比如纸张、布料）放在丝网下方，使其与丝网上的墨水接触。
5. 压力与传递：应用适量压力，使丝网上的墨水通过网孔传递到印刷物上，形成所需的图案或文字。
6. 固化与烘干：在墨水传递完毕后，需要对印刷物进行固化或烘干处理，以确保墨水能够牢固地附着在印刷物上。
7. 清洗与维护：在印刷完成后，需要清洗丝网和印刷设备，以保持其清洁并延长使用寿命。
丝网印刷的原理主要依赖于墨水通过丝网上的网孔传递到印刷
物上的特性。
通过控制涂布墨水的质量和压力，可以实现精确的图案和文字印刷。
丝网印刷知识
丝网印刷知识丝网印刷是一种常见的印刷方式，经常应用于传单、海报、电子产品外壳等领域。
在进行丝网印刷时，需要掌握以下的知识。
一、丝网印刷的基本原理丝网印刷的基本原理就是利用丝网的特性，将油墨刮过框架上的网孔，通过网孔的间隙，将色彩印刷到所需要的位置。
二、丝网印刷的制版方法在进行丝网印刷之前，需要制作出所需的丝网版，在制版时我们需要注意以下的几点：1.版面设计：在进行版面设计时，要注意文字和图片的排列方式，好的设计会对印刷成品的质量产生很大的影响。
2.版材选择：丝网印刷的版材一般是以聚酯薄膜为主要材料制成的网版，有的也会选择金属网版或陶瓷网版，根据不同的要求选择不同的材料。
3.制版工艺：在制版工艺中，主要步骤包括网版预处理、涂层、曝光、清洗等环节。
三、丝网印刷的版面印刷技术1.印刷机具备以下的基本部件：取纸装置、输纸装置、印刷装置、收纸装置、控制系统等部件。
2.印刷机的操作：(1)启动传动机械，使得胶辊加油墨滚在丝网上。
(2)将所需的印刷品堆放在取纸装置里面。
(3)当印刷品送到印刷砚上时，背着纸的辊子推压纸张，使得图案油墨被印在印刷品上。
(4)将印刷好的品放到收纸装置上，完成印刷过程。
四、丝网印刷的油墨料的选用丝网印刷的油墨种类很多，我们需要在选择油墨的时候根据印刷品的性质、基材的种类、天气环境等多个因素考虑。
丝网印刷的油墨体积大，每一次印刷量比较多，在选择油墨时需要选择高品质的油墨，这样可以保证印刷效果的质量。
五、丝网印刷的质量控制丝网印刷的质量控制主要有以下几个方面：1. 检查油墨的稠度，需要保证油墨的稠度在一定范围内。
2. 检查丝网的状态，检查网线是否清晰、网孔是否堵塞等情况，如果出现问题需要及时进行处理。
3.检查印刷品的印刷效果，需要将印刷件和样品进行比对，如果印刷质量出现偏差，需要及时进行调整。
以上是丝网印刷的一些基本知识和技术要点，掌握这些知识后，就可以更好地进行丝网印刷生产。
丝网印刷技术
丝网印刷技术丝网印刷技术是一种常见的印刷技术，其原理是通过将油墨刮过丝网模板上的开孔部分，将油墨传递到印刷材料上。
丝网印刷技术在许多领域得到广泛应用，包括纺织品、电子产品、玻璃器皿等。
下面我们来详细探讨一下丝网印刷技术的原理、工艺以及应用。
丝网印刷技术的原理主要依靠丝网模板的作用。
丝网模板上的开孔部分形成图案或文字，而未开孔的部分则起到阻挡油墨的作用。
在印刷过程中，油墨由刮刀推入丝网模板上，通过模板的开孔部分传递到印刷材料上。
丝网印刷技术通常需要制作不同规格的丝网模板，以适应不同的印刷需求。
丝网印刷技术的工艺主要包括制版、刮墨和清洗三个步骤。
首先，制版是指根据印刷要求和设计图案，在丝网模板上进行开孔制作。
这需要使用专门的工具和设备，如激光器或化学药剂来处理丝网模板。
制版的目的是确保油墨能够准确地在印刷材料上形成所需的图案。
其次，刮墨是丝网印刷技术中非常重要的一步。
在刮墨过程中，油墨被刮刀施加一定的压力，使其通过丝网模板上的开孔部分，沿着模板的走向均匀地传递到印刷材料上。
刮墨的关键是掌握好刮刀的压力和速度，以保证油墨的均匀覆盖，避免过多或过少的油墨。
最后，清洗是丝网印刷技术中的最后一步。
在印刷完成后，需要及时清洗丝网模板和刮刀，以防止油墨干固结块，影响下一次的印刷。
清洗的方法可以使用水或专门的溶剂，根据需要进行选择。
丝网印刷技术在许多领域得到广泛的应用。
首先，在纺织品行业中，丝网印刷技术常用于印制图案和文字在服装、家纺等纺织品上。
其次，在电子产品制造领域，丝网印刷技术可用于印刷电路板上的电子元件。
此外，丝网印刷技术还可以用于印刷陶瓷、玻璃等材料上，制作花纹、图案或商标。
总之，丝网印刷技术是一种常见且重要的印刷技术。
它的原理简单明了，通过丝网模板的作用将油墨传递到印刷材料上，实现图案和文字的印刷。
丝网印刷技术的工艺包括制版、刮墨和清洗，每一个步骤都需要严格掌握。
丝网印刷技术在纺织品、电子产品和其他领域都具有广泛的应用前景。
丝网印刷的工作原理
丝网印刷的工作原理丝网印刷是一种常见的印刷技术，广泛应用于制作标识、图案、文字等。
它的工作原理是通过在丝网上形成图案或文字，然后将油墨或颜料通过丝网压印到印刷材料上。
丝网印刷的工作原理主要包括以下几个步骤：1. 制作丝网：首先需要制作丝网模板，通常会使用金属丝或纤维丝制成丝网，然后将其张紧在框架上，形成丝网模板。
丝网的选择和制作会根据印刷材料和所需图案来确定。
2. 准备印刷材料：根据需要印刷的材料的形状和尺寸，将其放置在印刷机的工作平台上。
印刷材料可以是纸张、布料、塑料等各种材质。
3. 涂覆油墨：将油墨或颜料涂覆在丝网模板的上方。
印刷过程中，油墨会通过丝网的细孔流动到印刷材料上，形成所需的图案。
4. 刮刀压印：利用刮刀，将丝网模板上的油墨或颜料刮平。
刮刀均匀地将油墨刮到丝网的细孔上，而不会溢出或过度刮除。
5. 压印到印刷材料上：将丝网模板放置在印刷材料上，并施加合适的压力。
油墨会通过丝网的细孔渗透到印刷材料上，形成所需的图案或文字。
整个丝网印刷过程是通过控制刮刀的压力和速度、选用适当的油墨和丝网孔径，以及调节印刷机的工作参数来实现的。
一般来说，丝网印刷具有以下特点：1. 可印刷多种材料：丝网印刷适用于多种材料，包括纸张、塑料、布料、玻璃等。
只需选择合适的丝网和油墨，就可以在各种材料上进行印刷。
2. 可印刷多种图案：丝网印刷可以根据需要制作各种图案和文字，包括简单的线条图案和复杂的彩色图案。
丝网模板制作相对简单，可以较快地实现图案的更换和调整。
3. 厚度可控制：丝网印刷的油墨厚度可以根据需要进行调节。
增加或减少刮刀的压力和速度，可以控制油墨在印刷材料上的沉积量，实现不同的效果。
4. 耐久性好：丝网印刷的图案具有较好的耐久性，不容易褪色或磨损。
这是因为油墨通过丝网的压力和温度固定在印刷材料上，不容易受到外部环境的影响。
总的来说，丝网印刷是一种简便、灵活且成本较低的印刷技术，适用于多种材料和图案的印刷需求。
丝网印刷原理及流程
丝网印刷由五大要素构成，即丝网印版、刮印刮板、油墨、印刷台以及承印物。
丝网印刷基本原理是：利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷。
印刷时在丝网印版一端上倒入油墨，用刮印刮板在丝网印版上的油墨部位施加一定压力，同时朝丝网印版另一端移动。
油墨在移动中被刮板从图文部分的网孔中挤压到承印物上。
由于油墨的粘性作用而使印迹固着在一定范围之内，印刷过程中刮板始终与丝网印版和承印物呈线接触，接触线随刮板移动而移动，由于丝网印版与承印物之间保持一定的间隙，使得印刷时的丝网印版通过自身的张力而产生对刮板的反作用力，这个反作用力称为回弹力。
由于回弹力的作用，使丝网印版与承印物只呈移动式线接触，而丝网印版其它部分与承印物为脱离状态。
使油墨与丝网发生断裂运动，保证了印刷尺寸精度和避免蹭脏承印物。
当刮板刮过整个版面后抬起，同时丝网印版也抬起，并将油墨轻刮回初始位置。
至此为一个印刷行程。
玻璃丝网印刷的特点和工艺安排一、玻璃丝网印刷工艺安排丝网印刷属于直接印刷方式，工艺安排有两种：①普通平板玻璃→丝网印刷→印后烘干再钢化，即首先在普通平板玻璃上采用高温钢化油墨进行丝网印刷，然后根据需进钢化炉、可平钢化或弯钢化；②钢化好的平板玻璃→丝网印刷，即直接在已钢化好的玻璃上直接进行丝网印刷。
二、玻璃丝网印刷特点①适应性广：丝网印刷幅面可大可小；②墨色厚实：在所有印刷工艺中，丝网印刷墨层最厚，饱和度高，专色印刷效果更佳；③成本低：丝网印刷制版容易，印刷工艺简单；④印刷品质量稳定；⑤图像精度低：丝网印刷分辨率不高，常规加网线数 24 线／厘米～32 线／厘米。
三、玻璃丝网印刷适用范围玻璃丝网印刷适用于批量生产家电玻璃、家具装饰玻璃、汽车玻璃、建筑玻璃及工艺玻璃，印刷出来的效果美观而且附加值高。
玻璃丝网印刷工艺一、玻璃丝网版制作：针对玻璃印刷的特性，玻璃丝网印刷一般选择涤纶丝网，涤纶丝网稳定性好，强度高，耐腐蚀，性能优于尼龙丝网及其他网，绷网张力高等。
丝网印刷机工作原理
丝网印刷机工作原理
丝网印刷机是一种常见的印刷设备，主要用于在平面或曲面上印刷图案、文字或图像。
其工作原理如下：
1. 制版：首先需要制作印刷版，将要印刷的图案或文字通过透明的薄膜或者光敏涂料制作在网篮上的孔洞中，形成一个印刷模具。
2. 墨液：将墨液注入印刷机的墨槽中，墨液可以是油性、水性或者溶剂性的颜料，根据需要选择合适的墨液。
3. 涂墨：印刷时，将墨液均匀地涂在丝网的上方，在网篮的未被图案所覆盖的部分，墨液会通过网孔流过，并形成一层薄膜。
4.丝网印刷：将待印刷的材料（例如纸张、布料等）放置在丝
网下方，然后通过压力装置，使丝网与材料紧密接触。
5. 压印：压力装置施加压力，使墨液随着丝网的网孔进入材料表面上，形成图案。
6. 定位：印刷完成后，丝网上的印刷版会随着印刷机的运动进行移动，材料会经过多个同样的印刷位，以形成完整的图案。
通过以上步骤，丝网印刷机能够完成图案、文字或图像在不同材料上的印刷工作。
这种印刷方式广泛应用于纺织品、玻璃、陶瓷、塑料、金属等材料的印刷行业。
丝网印刷的原理
丝网印刷的原理
丝网印刷的基本原理是：丝网印版的部分孔能够透过油墨，漏印至承印物上；印版上其余部分的网孔堵死，不能透过油墨，在承印物上形成空白。
丝网印刷是一种古老的印刷方法。
丝网印刷的别名有许多，如丝漆印刷、丝漏印刷、绢屏印刷、帖纱印刷、筛网印刷等等。
丝网印刷最初用蚕丝为网材，故在国际上早期称丝网印刷为Silk Sxreen Printing（绢网印刷）。
自从网材被大量的合成丝网替代后，就改用Screen Printing （丝网印刷）了。
传统的制版方法是手工的，现代较普遍使用的是光化学制版法。
这种制版方法，以丝网为支撑体，将丝网绷紧在网框上，然后在网上涂布感光胶，形成感光版膜，再将阳图底版密合在版膜上晒版，经曝光．显影，印版上不需过墨的部分受光形成固化版膜，将网孔封住，印刷时不透墨，印版上需要过墨的部分的网孔不封闭，印刷时油墨透过，在承印物上形成黑迹。
孔版印刷与凸版印刷、凹版印刷、平版印刷并称现代四大印刷术。
丝网印刷是孔版印刷术中的一种主要印刷方法。
与丝网印刷同属孔版印刷的，还有誉写版印刷、打字蜡版印刷、楼空版印刷、喷花印刷。
平．凹．凸三种印刷方式都是由印版将油墨转移到承凶物上的印刷方式，而丝网印刷则是通过印版图像的网孔，使油墨漏到承印物上的印刷方式。
所以丝网印刷可使用的油墨种类越来越多，承印物也不仅限于纸,类，金属．塑料．木材等都可进行丝网印刷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Just Used in Trina
12
结束语
太阳能电池印刷是电池片生产线的重要工序，对电池片的质量起着重要作用， 太阳能电池印刷技术是一个有机的整体，是各种技术的组合，需要工艺工程师和 设备工程师的协同工作：既要了解各个参数的特点，又要了解其相互的制约关系； 3种印刷工序既有相同之处又有区别，需要针对不同工序的具体要求分别优化各 工艺参数，制定出不同工艺实施方案，方可印刷出符合工艺的产品。
Just Used in Trina
6
Just Used in Trina
7
丝网
常用的丝网材料有不锈钢和尼龙2种。不锈钢丝网的特点是丝径细、目数多，耐磨性 好，强度高，尺寸稳定，拉伸性小，由于丝径精细，浆料的通过性能好，尺寸精度稳 定，适于太阳能电池片的印刷。尼龙丝网是由化学合成纤维制作而成，具有很高的强 度，耐磨性、耐化学药品性、耐水性、弹性都比较好，由于丝径均匀，表面光滑，故 浆料的通过性也极好。其不足是尼龙丝网的拉伸性较大。这种丝网在绷网后的一段时 间内，张力有所降低，使丝网印版松驰，精度下降，在太阳能电池片的印刷中采用不 锈钢丝网；考虑到成本和使用寿命，目前天合采用复合材质的网板。 制作丝网：制作丝网图形由专业厂商订做，目前天合量产网板为昆山乐邦提供，根 据印刷图形的精度选择丝网目数的高低、丝径的粗细、丝网开口面积的大小、丝网伸 缩率的大小等。
Just Used in Trina
10
浆料
浆料是由功能组份、粘结组份和有机载体组成的一种流体，浆料有导体浆料、电 阻浆料、介质浆料和包封浆料等。在背银，背铝及正银工序中所用浆料为导体浆料。 在导体浆料中，功能组份一般为贵金属或贵金属的混合物。载体是聚合物在有机溶剂 中的溶液。功能组份决定了成膜后的电性能和机械性能。载体决定了厚膜的工艺特性， 是印刷膜和干燥膜的临时粘结剂。功能组份和粘结组份一般为粉末状，在载体中进行 充分搅拌和分散后形成膏状的厚膜浆料。烧结后的厚膜导体是由金属与粘结组份组成。 浆料的技术性能指标是指浆料中功能成分(背银浆料中的银铝成分、正银浆料中的 银成分，背浆料中的铝成分)经过烘干和烧结后与电池片的欧姆特性，其影响电池片 的各项电性能指标；浆料的工艺特性是达到上述指标的保证，各浆料生产厂商针对3 种印刷工序有推荐的工艺参数如浆料的粒度、黏度，固体物含量，丝网的目数；前面 提到网格的孔长为浆料粉体粒径的2.5～5倍；浆料的粘度影响刮板条的印刷速度；固 体物含量决定印刷后的湿厚度经烘干和烧结后的最终厚度。背铝及正银三工序的浆料 不同，由此决定他们在丝网和印刷参数各有不同。 Just Used in Trina
9
Just Used in Trina
印刷厚度：丝网和感光膜的厚度决定印刷后图形的厚度即线条的厚度，在一般情况 下，丝网目数越低，丝经越粗，印刷后的浆料层就越高，所用丝网目数较高时，印刷 后浆料层就低一些。感光膜的厚度与丝网目数和线条的宽度有关：目数越高，丝径越 细，感光膜与丝网的接触面积越小，二者的附着力减小，如果印刷线条变窄，增加感 光膜的厚度易造成脱落，所以感光膜较薄，感光膜的厚度约为丝网厚度的15％～25％； 对于背铝和背银工序，选取250目丝网，其厚度为58 um，感光膜厚度为10～15 um，则 印后厚度为68～73μm，这里计算出来的厚度时浆料的湿厚度(wet thickness)．需经 过烘干(dry)和烧结(fire)才是最终厚度(干厚度)，干厚度是湿厚度的30%～40%；对于 正银工序，选取330目丝网，其厚度为44um，感光膜厚度为5～10μm，则印后湿厚度约 为49～54μm。 选择丝网丝径及目数时，要求网格的孔长为浆料粉体粒径的2.5～5倍；目数越低丝 网越稀疏，网孔越大，浆料通过性就越好；网孔越小，浆料通过性越差。 网框：网框大多采用硬铝及铝合金以承受绷网所产生的力，连接丝网的底面需要较 高的平面度，约为0.04 mm×150 mm×150 mm;网框规格一般为承印物的2倍：以150 mm 电池片为例，承印物面积为150 mm×150 mm，网框内口的面积应为300 mm×300 mm。
Just Used in Trina
13
Alternative Option
CHINA JAPAN KOREA U.S.A. SWITZERLAND GERMANY ITALY SPAIN
Just Used in Trina
丝网印刷的基本原理
高升（East Cell） 高升（
0618
Just Used in T 工作台 硅片
Just Used in Trina
2
印刷原理
丝网印刷由五大要素构成，即丝网、刮刀、浆料、工作台以及硅片。丝网印 刷基本原理是：利用丝网图形部分网孔透浆料，非图形部分网孔不透浆料的基 本原理进行印刷。浆料在移动中被刮板从图形部分的网孔中挤压到硅片上。由 于浆料的黏性作用而使印迹固着在一定范围之内，印刷过程中刮板始终与丝网 印版和承印物呈线接触，接触线随刮刀移动而移动，由于丝网与承印物之间保 持一定的间隙，使得印刷时的丝网通过自身的张力而产生对刮板的反作用力， 这个反作用力称为回弹力。由于回弹力的作用，使丝网与硅片只呈移动式线接 触，而丝网其它部分与承印物为脱离状态，保证了印刷尺寸精度和避免污染承 印物。当刮板刮过整个印刷区域后抬起，同时丝网也脱离硅片，工作台返回到 上料位置，至此为一个印刷行程。
Just Used in Trina
3
印刷原理示意图
Just Used in Trina
4
刮刀
从图1印刷原理示意中可以看出，刮刀的作用是将浆料以一定的速度和角度将浆料 压入丝网的漏孔中，刮刀在印刷时对丝网保持一定的压力，刮板压力过大容易使丝网 发生变形，印刷后的图形与丝网的图形不一致，也加剧刮刀和丝网的磨损，刮板压力 过小会在印刷后的丝网上存在残留浆料。 刮刀材料一般为聚胺脂橡胶或氟化橡胶，硬度范围为邵氏A60°～A90°，目前天合量 产的刮条邵氏硬度为65±2°，刮板条的硬度越低，印刷图形的厚度越大，刮刀材料 必须耐磨，刃口有很好的直线性，保持与丝网的全接触；。 刮刀速度：刮刀速度是决定效率的因素之一；印刷速度的设定由印刷图形和印刷用浆 料的黏度决定，速度越高，刮刀带动浆料进入丝网漏孔的时间越短，浆料的填充性会 差，如果印刷线条精细，速度应低一些，印刷用浆料因不同工序而不同，相应黏度不 同，但总体黏度比较低，所以印刷速度较快；在实际的印刷中速度的恒定同样很重要， 如果在印刷过程中速度出现波动，会导致图形厚度的不一致。 Just Used in Trina
11
机台及硅片
对设备的要求有如下3点： (1)工作台的平面度。印刷时电池片被吸附于工作台表面，如表面不平，在负压下 电池片易破裂，以150 mm电池片为例，工作台的平面度不大于0.02 mm； (2)工作台重复定位精度。根据太阳能电池片的精度要求，工作台重复定位精度达 到0.01 mm即能满足工艺要求； (3)印刷时丝网与工作台的平行度决定印刷膜厚度的一致性，根据使用要求，以 150 mm电池片为例二者平行度为0.04 mm。电池片的平面度不大于0.02 mm，表面粗 糙度低于1.6。 对硅片的要求如下： 硅片薄厚度均匀性要好，不宜过厚或太薄
5
刮刀角度：刮刀角度的设定与浆料有关；浆料黏度值越高，流动性越差，需要 刮刀对浆料的向下的压力越大，刮刀角度小；刮刀角度调节范围为45°～75°。 在印刷过程中起关键作用的是刮刀刃口2～3mm的区域，在印刷压力下刮刀与丝 网摩擦，在开始印刷时近似直线，刮刀刃口对丝网的局部压力很大，见图2所示， 随着刮刀刃口的磨损，刃口形状呈圆弧形，它对浆料朝丝网方向的分力急剧增 加，丝网作用于丝网单位面积的压力明显减小，刮刀刃口处与丝网的实际角度 远小于45°，印刷后丝网表面会有残余浆料，易发生渗漏，同时印刷线条边缘 模糊。这时需要更换刮刀。
Just Used in Trina
8
丝网的目数及丝径决定可印刷图形的宽度；对于背银和背铝这2道工序印刷由于实际印 刷图形不复杂，所以对丝网要求不高，主要考虑印刷厚度即可，一般选用250～280目 即可满足要求；正银印刷是对印刷要求最高的一道印刷工序，主要是保证栅线的宽度 要求及印刷膜厚的均匀性，一般选用300～330目，印刷后栅线的宽度值取决于丝网的 线径及网孔的宽度，有如下计算公式： K=2s+R 式中：K为线条的宽度，S为丝网丝径宽度值，R表示网孔的宽度，以天合丝网三号机为 例，选用325目丝网，s=23μm，R=45μm则K=2×23+55=101μm，可满足栅线的宽度要 求。 丝网的张力设定：丝网的张力与丝网的材料与目数有关，不同材料、不同丝径的丝网 承受的张力不同，目数越低，丝径越粗，丝网承受的张力越大；丝网生产厂商在技术 指标中有一个丝网最大张力的建议值，。如果丝网张力太低或印刷过程丝网张力不稳 定，在刮板压力下会出现网点扩大和网点丢失，影响印刷精度。
