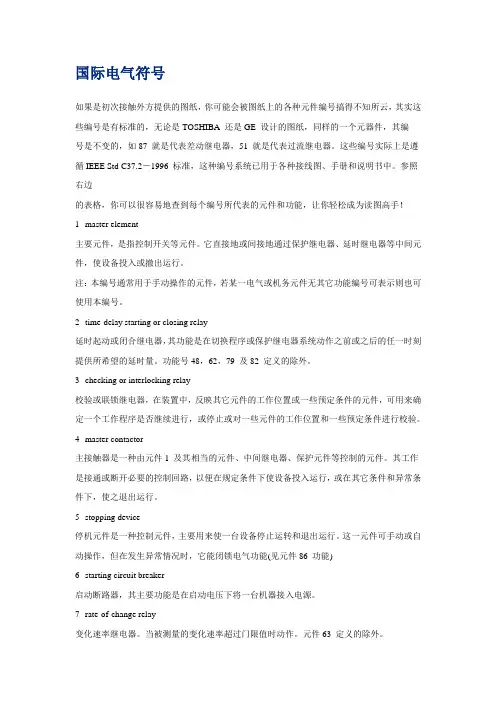

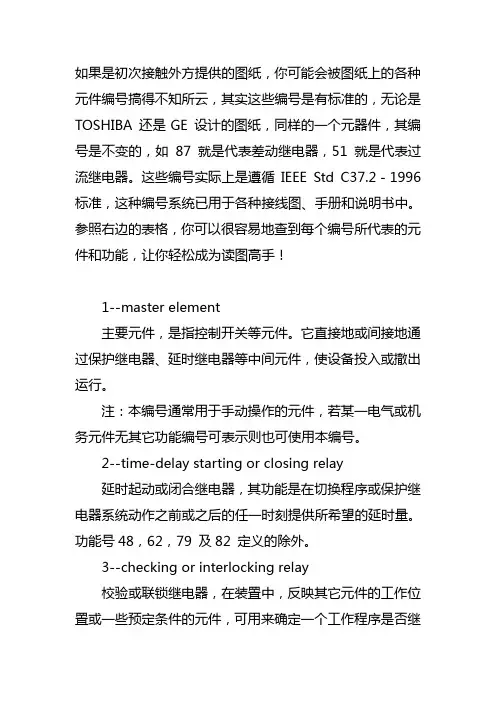

如果是初次接触外方提供的图纸,你可能会被图纸上的各种元件编号搞得不知所云,其实这些编号是有标准的,无论是TOSHIBA 还是GE 设计的图纸,同样的一个元器件,其编号是不变的,如87 就是代表差动继电器,51 就是代表过流继电器。

这些编号实际上是遵循IEEE Std C37.2-1996 标准,这种编号系统已用于各种接线图、手册和说明书中。

参照右边的表格,你可以很容易地查到每个编号所代表的元件和功能,让你轻松成为读图高手!1--master element主要元件,是指控制开关等元件。

它直接地或间接地通过保护继电器、延时继电器等中间元件,使设备投入或撤出运行。

注:本编号通常用于手动操作的元件,若某一电气或机务元件无其它功能编号可表示则也可使用本编号。

2--time-delay starting or closing relay延时起动或闭合继电器,其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。

功能号48,62,79 及82 定义的除外。

3--checking or interlocking relay校验或联锁继电器,在装置中,反映其它元件的工作位置或一些预定条件的元件,可用来确定一个工作程序是否继续进行,或停止或对一些元件的工作位置和一些预定条件进行校验。

4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。

其工作是接通或断开必要的控制回路,以便在规定条件下使设备投入运行,或在其它条件和异常条件下,使之退出运行。

5--stopping device停机元件是一种控制元件,主要用来使一台设备停止运转和退出运行。

这一元件可手动或自动操作,但在发生异常情况时,它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器,其主要功能是在启动电压下将一台机器接入电源。

7--rate-of-change relay变化速率继电器。

英文图纸中常见电气符号标识注解

英文图纸中常见电气符号标识注解

电气符号含义如果是初次接触外方提供的图纸,你可能会被图纸上的各种元件编号搞得不知所云,其实这些编号是有标准的,无论是TOSHIBA还是GE设计的图纸,同样的一个元器件,其编号是不变的,如87就是代表差动继电器,51就是代表过流继电器。

这些编号实际上是遵循IEEE Std C37.2-1996标准,这种编号系统已用于各种接线图、手册和说明书中。

参照右边的表格,你可以很容易地查到每个编号所代表的元件和功能,让你轻松成为读图高手!1--master element主要元件,是指控制开关等元件。

它直接地或间接地通过保护继电器、延时继电器等中间元件,使设备投入或撤出运行。

注:本编号通常用于手动操作的元件,若某一电气或机务元件无其它功能编号可表示则也可使用本编号。

2--time-delay starting or closing relay延时起动或闭合继电器,其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。

功能号48,62,79及82定义的除外。

3--checking or interlocking relay校验或联锁继电器,在装置中,反映其它元件的工作位置或一些预定条件的元件,可用来确定一个工作程序是否继续进行,或停止或对一些元件的工作位置和一些预定条件进行校验。

4--master contactor主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。

其工作是接通或断开必要的控制回路,以便在规定条件下使设备投入运行,或在其它条件和异常条件下,使之退出运行。

5--stopping device停机元件是一种控制元件,主要用来使一台设备停止运转和退出运行。

这一元件可手动或自动操作,但在发生异常情况时,它能闭锁电气功能(见元件86功能)6--starting circuit breaker启动断路器,其主要功能是在启动电压下将一台机器接入电源。

7--rate-of-change relay变化速率继电器。

电气元件的图形和符号

电气元件的图形和符号

电气元件的图形和符号1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。

国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。

一般来说,国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。

近几年来,有关电气图形符号和文字符号的国家标准变化较大。

GB 4728--1984《电气简图用图形符号》更改较大,而GB 7159~1987《电气技术中的文字符号制定通则》早已废止。

现在和电气制图有关的主要国家标准有:(1)GB/T 4728:《电气简图用图形符号》;(2)GB/T 5465:《电气设备用图形符号》;(3)GB/T 20063:《简图用图形符号》;(4)GB/T 5094:《工业系统、装置与设备以及工业产品——结构原则与参照代号》;(5)GB/T 20939:《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》;(6)GB/T 6988:《电气技术用文件的编制》。

最新的《电气简图用图形符号》国家标准68/T 4728的具体内容包括:(1)GB/T 4728。

1—2005第1部分:一般要求;(2)GB/T 4728.2—2005第2部分:符号要素、限定符号和其他常用符号;(3)GB/T 4728.3~2005第3部分:导体和连接件;(4)GB/T 4728.4~2005第4部分:基本无源元件;(5)GB/T 4728.5~2005第5部分:半导体管和电子管;(6)GB/T 4728.6~2000第6部分:电能的发生与转换;(7)68/T 4728.7—2000第7部分:开关、控制和保护器件;(8)GB/T 4728.8—2000第8部分:测量仪表、灯和信号器件;(9)GB/T 4728.9~1999第9部分:电信:交换和外围设备;(10)GB/T 4728.10~1999第10部分:电信:传输;(11)GB/T 4728.11~2000第11部分:建筑安装平面布置图;(12)GB/T 4728.12—1996第12部分:二进制逻辑元件;(13)GB/T 4728.13~1996第13部分:模拟元件。

国际电气符号中英文及编号对照

国际电气符号中英文及编号对照

国际电气符号中英文及编号对照如果是初次接触外方提供的图纸,你可能会被图纸上的各种元件编号搞得不知所云,其实这些编号是有标准的,无论是TOSHIBA 还是GE 设计的图纸,同样的一个元器件,其编号是不变的,如87 就是代表差动继电器,51 就是代表过流继电器。

这些编号实际上是遵循IEEE Std C37.2-1996 标准,这种编号系统已用于各种接线图、手册和说明书中。

参照右边的表格,你可以很容易地查到每个编号所代表的元件和功能,让你轻松成为读图高手!1--master element主要元件,是指控制开关等元件。

它直接地或间接地通过保护继电器、延时继电器等中间元件,使设备投入或撤出运行。

注:本编号通常用于手动操作的元件,若某一电气或机务元件无其它功能编号可表示则也可使用本编号。

2--time-delay starting or closing relay延时起动或闭合继电器,其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。

功能号48,62,79 及82 定义的除外。

3--checking or interlocking relay校验或联锁继电器,在装置中,反映其它元件的工作位置或一些预定条件的元件,可用来确定一个工作程序是否继续进行,或停止或对一些元件的工作位置和一些预定条件进行校验。

4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。

其工作是接通或断开必要的控制回路,以便在规定条件下使设备投入运行,或在其它条件和异常条件下,使之退出运行。

5--stopping device停机元件是一种控制元件,主要用来使一台设备停止运转和退出运行。

这一元件可手动或自动操作,但在发生异常情况时,它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器,其主要功能是在启动电压下将一台机器接入电源。

国际标准电气符号

国际标准电气符号

国际电气符号如果是初次接触外方提供的图纸,你可能会被图纸上的各种元件编号搞得不知所云,其实这些编号是有标准的,无论是TOSHIBA 还是GE 设计的图纸,同样的一个元器件,其编号是不变的,如87 就是代表差动继电器,51 就是代表过流继电器。

这些编号实际上是遵循IEEE Std C37.2-1996 标准,这种编号系统已用于各种接线图、手册和说明书中。

参照右边的表格,你可以很容易地查到每个编号所代表的元件和功能,让你轻松成为读图高手!1--master element主要元件,是指控制开关等元件。

它直接地或间接地通过保护继电器、延时继电器等中间元件,使设备投入或撤出运行。

注:本编号通常用于手动操作的元件,若某一电气或机务元件无其它功能编号可表示则也可使用本编号。

2--time-delay starting or closing relay延时起动或闭合继电器,其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。

功能号48,62,79 及82 定义的除外。

3--checking or interlocking relay校验或联锁继电器,在装置中,反映其它元件的工作位置或一些预定条件的元件,可用来确定一个工作程序是否继续进行,或停止或对一些元件的工作位置和一些预定条件进行校验。

4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。

其工作是接通或断开必要的控制回路,以便在规定条件下使设备投入运行,或在其它条件和异常条件下,使之退出运行。

5--stopping device停机元件是一种控制元件,主要用来使一台设备停止运转和退出运行。

这一元件可手动或自动操作,但在发生异常情况时,它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器,其主要功能是在启动电压下将一台机器接入电源。

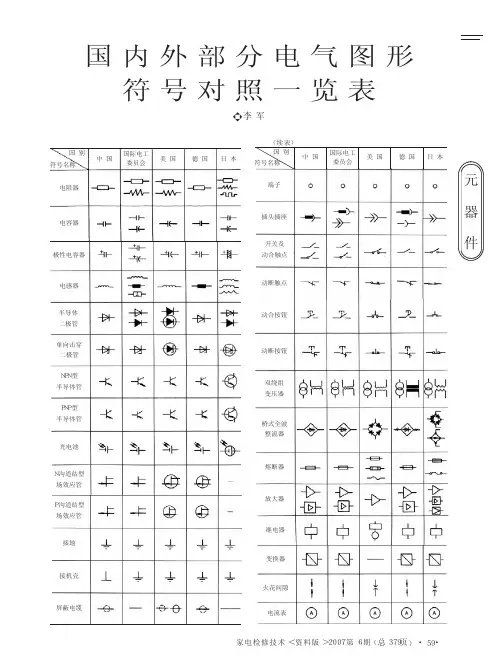

国内外部分电气图形符号对照一览表
