机维护与修理第9章 柴油机动力装置主要部件的检修 舵系5

合集下载

柴油发电机组基本的工作原理及维修维护保养的规定规程

柴油发电机组基本的工作原理及维修维护保养的规定规程

柴油发机电组基本的工作原理及维修维护保养的规定规程一、柴油发机电组基本的工作原理柴油发机电组是一种将柴油燃料转化为机械能,再将机械能转化为电能的设备。

其基本的工作原理如下:1. 燃油系统:柴油发机电组的燃油系统由燃油箱、燃油过滤器、燃油泵、喷油器等组成。

燃油从燃油箱经过过滤器过滤后,由燃油泵提供压力,并通过喷油器喷入燃烧室中。

燃油在燃烧室中与空气混合并点燃,产生高温高压气体。

2. 空气进气系统:柴油发机电组的空气进气系统由进气口、空气滤清器、增压器等组成。

空气通过进气口进入空气滤清器进行过滤,然后进入增压器增压,最后进入燃烧室与燃油混合。

3. 燃烧室:燃烧室是燃油和空气混合后点燃的地方。

燃油喷入燃烧室后,与进入的空气混合并点燃,产生高温高压气体。

4. 活塞与曲轴:柴油发机电组的活塞与曲轴是将燃烧室内的高温高压气体转化为机械能的部件。

活塞在燃烧室内受到高温高压气体的推动,向下运动,通过连杆与曲轴相连,使曲轴旋转。

5. 发机电:柴油发机电组的发机电是将曲轴旋转的机械能转化为电能的设备。

曲轴的旋转驱动发机电转子旋转,通过电磁感应原理,产生交流电。

二、柴油发机电组维修维护保养的规定规程为确保柴油发机电组的正常工作和延长其使用寿命,需要进行定期的维修维护保养。

以下是柴油发机电组维修维护保养的规定规程:1. 定期更换机油和机油滤清器:根据柴油发机电组的使用情况,定期更换机油和机油滤清器,以保证发动机的润滑性能和过滤效果。

2. 清洁空气滤清器:定期清洁或者更换空气滤清器,以防止灰尘和杂质进入发动机,影响燃烧效率和发动机寿命。

3. 检查和更换燃油滤清器:定期检查燃油滤清器,如有阻塞或者损坏,及时更换,以保证燃油的纯净度和供油的正常流动。

4. 清洗和校准喷油器:定期清洗喷油器,以防止喷油器阻塞或者喷油量不均匀。

同时,校准喷油器的喷油压力和喷油角度,以确保燃油的喷射效果和燃烧质量。

5. 检查和更换火花塞:定期检查火花塞的磨损情况,如有需要,及时更换。

机维护与修理第9章 柴油机动力装置主要部件的检修 螺旋桨4

机维护与修理第9章 柴油机动力装置主要部件的检修 螺旋桨4
2)桨叶各区域允许的缺陷
船机零件的修复工艺
柴油机动力装置主要部件的检修
柴油机动力装置主要部件的检修
3)各区域缺陷的理 (l)A区内的缺陷一般不允许焊补修理。 (2)B区仅从外观考虑的小缺陷应避免焊补。 (3)C区的缺陷通常允许焊补修理,工艺应符合规定。 (4)不严重的穴蚀小孔及凹陷,在不便焊补时允许采用 环氧树脂等胶粘剂涂补或采用金属喷涂,桨叶表面平整。 (5)一般裂纹在限定条件下允许采用钻止裂孔作为临时 处理措施。
1)机械连接 2)环氧树脂胶粘剂连接 3)油压无键套合连接
二、螺旋桨的检修 l.航行中螺旋桨的故障
1)螺旋桨失去平衡 2)螺旋桨鸣音
2.桨叶表面缺陷分布及修理
1)桨叶表面缺陷分布区域 A区——位于桨叶压力面0.4R以内范围; B区——位于桨叶压力面0.4R-0.7R的范围; C区——位于桨叶压力面和吸力面0.7R以外的部分。
h¹=360º(L0—L1) /α mm 同样方法测出水平尺绕心轴转过2α角后,量杆与b点相 接触。记下高度数值L2。求出o、b两点对应的α角的部分 螺距值L2—L0,由此计算出局部螺距h¹¹。
柴油机动力装置主要部件的检修
3)计算截面螺距hi
桨叶上同一半径截面上的局部螺距的算术平均值即为 该半径截面的截面螺距hi。
4)焊后的处理 (1)焊补后金属堆高处应进行磨光,采用目测观察和着 色探伤检验焊补质量。 (2)退火处理
柴油机动力装置主要部件的检修
柴油机动力装置主要部件的检修
3.桨叶变形的校正 1)冷态校正 加热温度在250ºC以下的校正为冷态校正。冷态校正适 用于叶尖和桨叶边缘厚度小于30mm处。在弯曲较小、 截面厚度较薄处可采用动载荷校正,否则采用静载荷校 正。 2)热态校正 热态校正适用于所有的情况,可用动载荷或静载荷。 3)退火处理 桨叶经校正后,除镍铝青铜外,其他材料的螺旋桨均应 进行消除应力退火处理。 4)校正后的检查 螺旋桨经冷态或热态校正后均应进行目测观察和着色探 伤检查,并对缺陷进行修整。

柴油机润滑系统主要零部件的检修

柴油机润滑系统主要零部件的检修

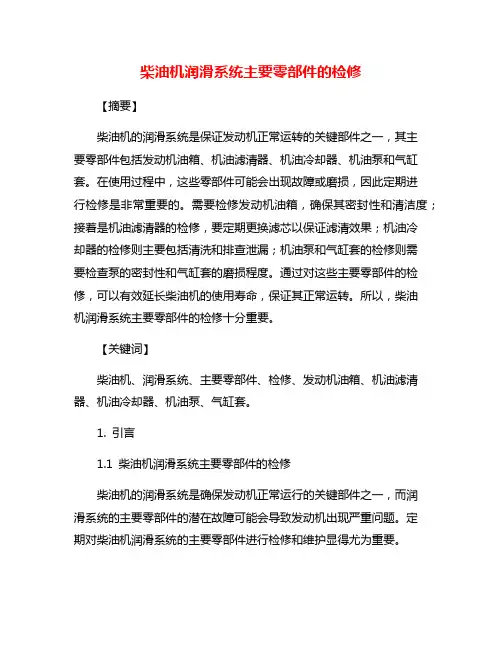

柴油机润滑系统主要零部件的检修【摘要】柴油机的润滑系统是保证发动机正常运转的关键部件之一,其主要零部件包括发动机油箱、机油滤清器、机油冷却器、机油泵和气缸套。

在使用过程中,这些零部件可能会出现故障或磨损,因此定期进行检修是非常重要的。

需要检修发动机油箱,确保其密封性和清洁度;接着是机油滤清器的检修,要定期更换滤芯以保证滤清效果;机油冷却器的检修则主要包括清洗和排查泄漏;机油泵和气缸套的检修则需要检查泵的密封性和气缸套的磨损程度。

通过对这些主要零部件的检修,可以有效延长柴油机的使用寿命,保证其正常运转。

所以,柴油机润滑系统主要零部件的检修十分重要。

【关键词】柴油机、润滑系统、主要零部件、检修、发动机油箱、机油滤清器、机油冷却器、机油泵、气缸套。

1. 引言1.1 柴油机润滑系统主要零部件的检修柴油机的润滑系统是确保发动机正常运行的关键部件之一,而润滑系统的主要零部件的潜在故障可能会导致发动机出现严重问题。

定期对柴油机润滑系统的主要零部件进行检修和维护显得尤为重要。

润滑系统的主要零部件包括发动机油箱、机油滤清器、机油冷却器、机油泵和气缸套等。

这些部件在发动机运行期间起着至关重要的作用,确保了发动机内部的零件之间能够顺畅运转,并减少摩擦和磨损。

在检修柴油机润滑系统的主要零部件时,需要注意以下几点:要定期检查发动机油箱的油量和油质,确保油品清洁无杂质;要定期更换机油滤清器,确保发动机内部的油路通畅;要定期清洁和检查机油冷却器,防止过热导致机油变质;要定期检查机油泵的工作状态,确保机油能够有效循环;要定期检查气缸套的密封性能,防止机油泄漏。

通过对柴油机润滑系统主要零部件的定期检修,可以延长发动机的使用寿命,保障发动机的正常运行。

2. 正文2.1 发动机油箱的检修发动机油箱是柴油机润滑系统中非常重要的一个主要零部件,它的检修对于发动机正常运行和保持良好状态至关重要。

在进行发动机油箱的检修时,首先需要检查发动机油箱的密封性能。

《内燃机车动力装置检查与维护》教学课件—柴油机故障常识认知

《内燃机车动力装置检查与维护》教学课件—柴油机故障常识认知

(二)柴油机故障分析——分析故障的原则
1、必须全面掌握情况柴油机发现故障前的使用、保养、 维修情况以及柴油机的负荷、工作温度、仪表指示情况;
2、发现故障的全过程;故障的伴随现象;柴油机的新、 旧程度和技术状态等等。
3、然后,结合构造,联系原理,考虑引发故障的所有 因素(尤其是从属故障),再根据具体情况进行具体分析, 逐步缩小分析范围,初步确定出最可能的故障因素。
柴油机需要定期 进入修成,更换 滤芯或机油
旋风式除尘器需 定期清扫,滤芯 需定期更换
燃油粗滤器与燃 油精滤器都需定 期更换
气门间隙需定期 检查,在运用中 出现异常需调整
运用中,柴油机 需按要求进行各 项检查
(二)自然性故障——环境条件恶化
1、柴油机处于 过高的气温条件 下工作,造成各 部件温度高。
柴油机在冬季存放需排出 冷却水,防止结冰后体积 变大,涨破管路
长时间超负荷运转,会造 成零件内部疲劳,断裂或 表面损伤
停车时,部件表面温度较 高易造成损伤,应立即泵 入机油
相对运动部件表面油膜建 立不良,造成部件磨耗加 剧,部件损伤。
(一)人为性故障——使用维护保养不良
1、不及时添加机油(油量少),机油以 及机油滤清器滤芯未定期更换,造成润 滑条件恶化 2、不及时清洗空气滤清器,空气流通阻 力增加,柴油机进气量少,影响柴油机 工作性能及功率 3、不按时清洗燃油滤清器,或未更换滤 清器滤芯,造成燃油压力偏低,影响正 常工作 4、不定期检查和调整气门间隙,容易造 成配气机构的磨损加速,或更严重故障 5、柴油机在使用过程中不及时观察、检 查、排出故障苗子,造成柴油机故障
专业核心能力培养课程
机车动力装置检查与维修
任务5-1 柴油机故障常识认知

柴油机动力装置主要部件的检修分解共23页

柴油机动力装置主要部件的检修分解共23页
谢谢!
21、要知道对好事的称颂过于夸大,也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤,荒于嬉;行成于思,毁于随。——韩愈
23、一切节省,归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰,决心到最后会全部推倒。——莎士比亚
25、学习是劳动,是充满思想的劳动。——乌申斯基
柴油机动力装置主要部件的检修分解
21、没有人陪你走一辈子,所以你要 适应孤 独,没 有人会 帮你一 辈子, 所以你 要奋斗 一生。 22、当眼泪流尽的时候,留下的应该 是坚强 。 23、要改变命运,首先改变自己。
24、勇气很有理由被当作人类德性之 首,因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿 是让人 们的脚 放上一 段时间 ,以便 让别一 只脚能 够再往 上登。

机维护与修理第9章-柴油机动力装置主要部件的检修-船舶轴系

机维护与修理第9章-柴油机动力装置主要部件的检修-船舶轴系

柴油机动力装置主要部件的检修
修理方案有三种:
(1)偏心镗削尾轴承或尾轴管,通过改变尾轴中心线的 位置,达到与曲轴同轴。应保证尾轴承或尾轴管最薄处 的壁厚尺寸。
(2)当同轴度误差过大,偏心镗削的方法不能使轴线借 正时,应改变主机的位置,使曲轴中心线与尾轴中心线 对准,从而使δ总、Ψ总符合要求。
改变主机位置的工程量很大,受机舱的限制。 (3)采用偏心镗削尾轴承或尾轴管和改变主机位置的两 个措施,即通过改变两端轴的轴线位置达到同轴。
柴油机动力装置主要部件的检修
六、尾轴管装置的检修
(一)尾轴管装置 1.尾轴管 2.尾轴承
1)水润滑尾轴承 (1)铁梨木尾轴承 (2)层压胶木尾轴承 (3)橡胶尾轴承 (4)合成材料尾轴承
2)油润滑尾轴承 油润滑尾轴承常采用白合金、青铜、铸铁作
为尾轴承材料,其中以白合金应用最广泛。
柴油机动力装置主要部件的检修
柴油机动力装置主要部件的检修
八、推力轴承的检修 推力轴承是船舶轴系中重要的组成部分。推力轴承支承 推力轴和承受螺旋桨产生的推力,并把推力传递给船体 以实现船舶运动。 l.推力轴承的结构 采用单环式滑动轴承,即米歇尔式推力轴承 主要优点:结构紧凑,体积小、重量轻,磨擦系数小,可 承受较高的压力和圆周速度。
当铁梨木尾轴承间隙和铁梨木板条厚度均超过极限值时修理: (l)换新尾轴承; (2)仔细检查后依具体情况采用局部换新的方法; (3)缺少铁梨木材料时,采用上、下瓦对调的方法。
柴油机动力装置主要部件的检修
2)层压胶木尾轴承的检修
层压胶木尾轴承磨损后尾轴承间隙和板条厚度 均应符合规定。安装间隙Δ和极限间隙Δmax。
柴油机动力装置主要部件的检修
四、 轴系状态的检验和调整

《维护和修理》考试大纲DOC

《维护和修理》考试大纲DOC
ZK
ZK
ZK
ZK
6.4.4摩擦轮传动的传动效率及其影响因素
ZK
ZK
ZK
ZK
ZK
6.5 带传动
6.5.1带传动的工作原理和传动带的类型;带传动的特点及三角带与平型带传动的比较
ZK
ZK
ZK
ZK
ZK
6.5.2带传动的弹性滑动、打滑、带传动的传动比
ZK
ZK
ZK
ZK
ZK
6.5.3带传动失效形式的分析;影响带传动能力的因素的分析
JK
JK
LK
LK
JK
JK
JK
LK
LK
LK
3.1.2常用垫料
JK
JK
LK
LK
JK
JK
JK
LK
LK
LK
3.2填料
3.2.1填料的作用和要求
JK
JK
LK
LK
JK
JK
JK
LK
LK
LK
3.2.2常用填料
JK
JK
LK
LK
JK
JK
JK
LK
LK
LK
4. 机械制图基础
4.1 投影的基本知识
4.1.1机械制图国家标准的一般规定
6.9.1液力传动的定义和基本原理
ZK
ZK
ZK
ZK
ZK
6.9.2液力传动的基本类型,液力变矩器和液力偶合器的工作特点
ZK
ZK
ZK
ZK
ZK
6.9.3液力传动的特点及主要用途
ZK
ZK
ZK
ZK
ZK
7. 船机零件的修复工艺
7.1船机零件的修复

柴油发动机维修培训教材

柴油发动机维修培训教材
活塞销座
活塞的常见故障与分析
活塞在气缸套中拉伤或抱死 1、活塞与气缸套配合间隙太小,活塞环在气缸内没有涨缩的余地。 解决方法:更换活塞或气缸套 2、活塞与气缸套中无机油,润滑不良 解决方法:检查油底内油面;装配时,在气缸套及活塞表面 涂润滑油 3、机温太高 机温太高,引起活塞、气缸套壁面上的机油快速蒸发,造成 活塞部位失油而拉伤活塞。 解决方法:按机温高的故障排除方法逐项排除降低机油。
⑶燃油供给系统
它主要由柴油箱、柴油滤清器、输油泵、喷油泵、调速 器及喷油器等组成,其中输油泵、喷油泵、调速器连为 一体。
燃油供给系统的功用是定时、定量、定压地向 燃烧室内喷油,并创造良好的燃烧条件,满足 燃烧过程的需要。
柴 油 滤 清 器
固连在喷油调 泵后器端 速
输油泵 柴油泵(高压油泵)
喷油器图片
⑷润滑系统
润滑系统主要同集滤器、机油泵、机油滤清器、机油 压力表等组成。
其功用是将机油压送到发动机各运动件的摩擦 表面,以减少运动件的摩擦和磨损,并有冷却、 清洗摩擦表面;密封、防锈等作用。
集滤器
机油泵及密封圈
机油泵 密封圈
⑸冷却系统
冷却系统由散热器、水泵、风扇、节温器等组成。
冷却系统的功用是冷却受热机件、保证发动机 在适宜的温度下正常工作
下页机体图片
柴油机左侧布置图
喷油泵
进气管 柴油滤清器
机油滤清器
排气管
柴油机右侧布置图
曲轴箱通风装置 起动电机
发电机 空压机
主轴承盖
主轴承盖用来固定曲轴。主轴承盖图片 主轴承盖
R系列柴油机的主油道在机体的左侧(从飞轮 端看),喷油泵、机油滤清器、柴油滤清器等 布置在该侧。机体右侧为推杆室、曲轴箱通风 装置、发电机、起动电机。空气压缩机、液压 泵也布置在右侧。

柴油发电机维修规程范文

柴油发电机维修规程范文

柴油发电机维修规程范文第一章:总则第一条:为了确保柴油发电机的正常运行和延长其使用寿命,提出本维修规程。

第二条:本规程适用于柴油发电机的日常维护保养、故障排除和定期维修。

第三条:本规程中的术语定义如下:1. 柴油发电机:指采用柴油作为燃料,通过内燃机驱动发电机发电的装置。

2. 维修:指对柴油发电机进行检查、保养和维修的活动。

3. 故障排除:指对柴油发电机进行故障诊断和修复的活动。

第四条:本规程的内容包括但不限于:1. 柴油发电机维护的基本原则;2. 柴油发电机维修的基本步骤;3. 柴油发电机定期维护的内容和要求;4. 柴油发电机故障排除的常见方法和技巧;5. 柴油发电机维护和维修的安全注意事项。

第二章:柴油发电机维修的基本原则第五条:柴油发电机的维护应根据其使用环境、工作条件和使用年限等因素制定,并按照制定的计划进行执行。

第六条:柴油发电机的维护应做到“预防为主、维修为辅”,即通过定期的保养维护,预防故障的发生,避免因故障带来的经济损失。

第七条:柴油发电机的维修应按照维修程序进行,确保维修过程的准确和规范。

第八条:在维修过程中,应采用合适的工具和设备,确保维修的质量和安全性。

第九条:维修人员应具备一定的专业知识和技能,对柴油发电机的结构和工作原理有较深入的了解。

第三章:柴油发电机维修的基本步骤第十条:柴油发电机维修的基本步骤包括但不限于以下几个方面:1. 故障诊断:通过观察、听音、检测仪器等方式确定故障原因和范围。

2. 故障排除:根据故障诊断的结果,进行相应的修复和更换。

3. 验收测试:对修复后的柴油发电机进行功能和性能测试,确保维修效果和规范。

第十一条:柴油发电机维修的具体步骤应根据具体情况而定,但一般应包括以下几个步骤:1. 关闭柴油发电机,并切断电源。

2. 清洁柴油发电机及其周围环境,确保无杂物和污水。

3. 拆卸柴油发电机的外罩,检查发电机轴承和定子绕组等关键部件。

4. 清洗和更换发电机的滤芯和润滑油,确保润滑系统的正常工作。

机维护与修理第9章 柴油机动力装置主要部件的检修柴油机吊缸

机维护与修理第9章 柴油机动力装置主要部件的检修柴油机吊缸
图 (c)为活塞在近上止点位置时在缸中倾斜,近上、下 止点时在缸内居中。测量活塞写气缸在首、尾方向的间隙, 近上止点时不等,近下止点时相等。 原因:曲柄销颈不均匀磨损产生单面锥度所致。 措施:通过消除曲轴销颈几何形状误差进行调整。
柴油机动力装置主要部件的检修
图 (d)、(e)为活塞在近上、下止点位置时在缸中发 生同侧倾斜。测量活塞与气缸在首尾方向的间隙不等。两 图失中现象相同,但产生的原因不同。 原因:图 (d)为连杆大端轴承上瓦偏磨;图(e)为曲柄 销颈纵向不均匀磨损产生锥度。 措施:通过分别采用刮瓦和修轴措施消除失中现象。
柴油机动力装置主要部件的检修
2)十字头滑块与导板间隙的要求 十字头式柴油机的十字头滑块与导板应均匀接触,导板 与滑块工作面和侧面的安装间隙和极限间隙应符合说明 书或标准的规定
柴油机动力装置主要部件的检修
2.活塞运动部件的校中 活塞运动部件与固定件的相互位置进行校中是为了实现 其校中的技术要求。新造柴油机在台架安装和在船上安装、 柴油机大修后的安装中进行校中均是为此目的。营运船舶 柴油机在船上吊缸检修时进行校中测量,则是为了检查和 了解活塞运动部件在气缸中的状态,以便分析和发现存在 的故障。 1)活塞与气缸间隙的测量 柴油机检修测量时,应自缸中吊出活塞、取下活塞环, 清洁后将不带环的活塞组件装入缸中:新机则直接将不带 环的活塞组件装入缸中。 (1)测量方法
柴油机动力装置主要部件的检修
