实验二:输寄存器实验解析
寄存器的输入与输出接口实验
![寄存器的输入与输出接口实验](https://img.taocdn.com/s3/m/b8811c93b04e852458fb770bf78a6529647d35cb.png)
寄存器的输入与输出接口实验概述:本实验旨在通过使用寄存器的输入与输出接口,掌握寄存器在计算机系统中的作用及使用方法。
通过实际搭建和测试电路,了解寄存器的输入和输出接口的工作原理,并验证其正确性。
实验环境:- 电脑- 开发板- 数据线- 逻辑分析仪实验步骤:1. 连接开发板和电脑,确保连接稳定。
2. 打开开发板的软件界面,在寄存器模块中找到输入和输出接口设置。
3. 根据实验要求,设置并配置输入接口的相关参数,如数据位宽、时钟信号等。
4. 确认配置无误后,连接逻辑分析仪,并对输入接口进行检测。
5. 基于实验要求,使用逻辑分析仪发送指定的输入数据,并观察输出结果。
6. 记录实验数据,并与预期输出进行比对。
7. 如果实验结果与预期相符,说明寄存器的输入与输出接口设置正确。
如果不符,检查设置和连接是否有误,并进行修改和调试。
8. 根据实验需要,可以进行多组数据的输入输出测试,以验证接口的稳定性和可靠性。
9. 实验结束后,关闭软件界面和设备连接,整理相关实验数据和记录。
实验注意事项:1. 连接电路时要确保电源接地可靠,防止电路冲突和故障。
2. 寄存器的输入与输出接口参数设置应准确无误,避免出现配置错误。
3. 在进行数据输入和输出时,要注意电平的稳定性和信号的准确性,以保证实验结果的正确性。
4. 对于实验结果不符合预期的情况,要耐心进行排查和调试,找出问题的所在并加以修正。
5. 实验过程中要保持实验环境整洁,避免外部干扰对实验结果的影响。
实验结果分析:通过以上实验步骤,我们能够得到预期的输入和输出接口设置,并且实验结果与预期相符。
这表明寄存器的输入和输出接口的设置正确,能够按照我们的要求进行数据输入和输出。
寄存器的输入和输出接口在计算机系统中扮演着重要的角色,通过实验的操作,我们能够更好地掌握其工作原理,并对寄存器的应用有更深入的了解。
结论:寄存器的输入与输出接口实验通过实际的操作与测试,使我们更加熟悉了寄存器在计算机系统中的作用和使用方法。
寄存器及数据输出实验

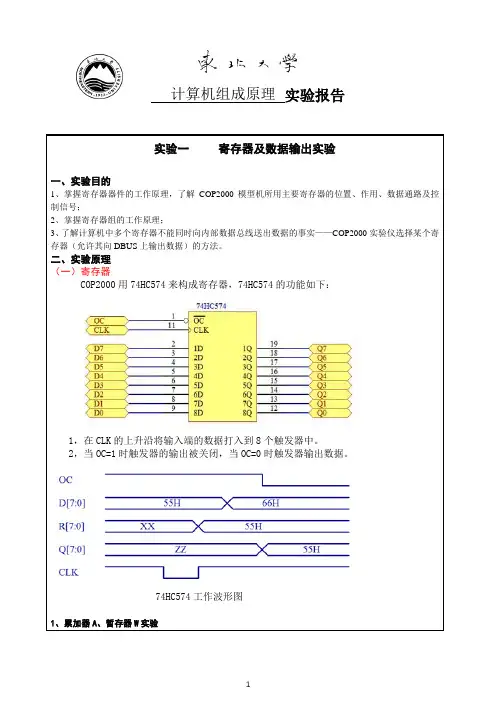

![寄存器及数据输出实验](https://img.taocdn.com/s3/m/53761a90bb4cf7ec4afed09f.png)
EMRD
K3
EM存储器读能
低电平有效
6
IRCK
CLOCK
µPC工作脉冲
上升沿打入
1、µPC加一实验
设置控制信号为:
K3(EMRD)
K2(EMWR)
K1(EMEN)
K0(IREN)
按一次CLOCK一次,CLOCK产生一个上升沿,µPC的输出数据被加一。
2、µPC预置数据实验
用二进制开关K23~K16将数据送到数据总线(DBUS),置数据??H
四、思考题
寄存器
1、AEN、WEN同时为高电平或同时为低电平时,给出CLOCK上升沿,会有什么结果?并解释之
AEN WEN同时为低电平时A W寄存器同时写入数据AEN WEN同时为高电平时A W寄存器都不写入数据
有图可知AEN WEN分别与CK相连进行或运算,CLOCK上升沿时同进同不进
2、寄存器组的数据读出与CLOCK脉冲是否有关系?由此说明寄存器的数据打入与读出在控制上的差别。
MAROE、MAREN、STEN、OUTEN为MAR、ST、OUT寄存器控制信号。
MAROE:控制MAR内容是否输出到ABUS。
MAREN、STEN、OUTEN分别控制DBUS中数据写入寄存器的选定。011--MAR、101--ST、110--OUT。
计数器
1、请叙述程序计数器PC、微程序计数器µPC工作原理,两者在预置条件上有何区别?
K1(SB)
K0(SA)
0
1
0
0
液晶显示为:55
读R1:
置控制信号:
K11(RRD)
K10(RWR)
K1(SB)
K0(SA)
0
1
0
1
寄存器的多功能性能实验
![寄存器的多功能性能实验](https://img.taocdn.com/s3/m/725b950bf6ec4afe04a1b0717fd5360cba1a8db6.png)
寄存器的多功能性能实验寄存器是计算机中非常重要的组成部分,它们具有多种功能,能够满足不同的需求。
本文将对寄存器的多功能性能进行实验探究,通过实验结果来验证其功能和性能。
一、引言在计算机系统中,寄存器是一种数据存储器件,用于存储指令、数据和地址等信息。
寄存器具有快速读写速度和存储容量有限等特点,但同时也具备多种功能。
本次实验将通过具体的测试来了解和验证寄存器的多种功能。
二、寄存器的存储功能实验1. 实验目的通过本次实验,我们将了解寄存器的存储功能,并验证其存储容量与读写速度。
2. 实验步骤(1)选择一块适用的寄存器芯片,并准备连接线路。
(2)编写测试程序,在寄存器中存储一定数量的数据。
(3)观察并记录存储数据的过程,包括写入时间和写入结果。
(4)使用读取操作读取寄存器中的数据,并记录读出时间和读出结果。
3. 实验结果经过实验测试,我们得到了以下结果:(1)写入时间:在一定数据量条件下,寄存器的写入时间基本稳定,能够实时完成数据写入。
(2)写入结果:寄存器按照设定的地址顺序存储数据,写入准确无误。
(3)读取时间:寄存器的读取操作非常迅速,几乎可以实时返回读取结果。
(4)读取结果:通过读取操作,我们能够准确读取到寄存器中存储的数据。
4. 结论通过上述实验,我们验证了寄存器的存储功能,能够按照指定地址存储和读取数据,并具备较快的读写速度。
三、寄存器的状态存储功能实验1. 实验目的通过本次实验,我们将了解寄存器的状态存储功能,并验证其能够保存和传递计算结果。
2. 实验步骤(1)选择适合的寄存器,并准备相应的测试电路。
(2)编写测试程序,将计算结果存储到寄存器中。
(3)观察并记录存储数据的过程,包括写入时间和写入结果。
(4)通过其他计算操作,读取寄存器中的数据,并验证结果的准确性。
3. 实验结果经过实验测试,我们得到了以下结果:(1)写入时间:寄存器的写入时间非常短,几乎可以忽略不计。
(2)写入结果:寄存器能够准确地存储计算结果,并能够在读取时传递给其他部件使用。
寄存器实验实验报告
![寄存器实验实验报告](https://img.taocdn.com/s3/m/b8db345efbd6195f312b3169a45177232f60e43e.png)
寄存器实验实验报告寄存器实验实验报告一、引言寄存器是计算机中一种重要的数据存储器件,用于暂时存储和传输数据。
在计算机系统中,寄存器扮演着关键的角色,能够提高计算机的运算速度和效率。
本实验旨在通过实际操作,深入了解寄存器的工作原理和应用。
二、实验目的1. 理解寄存器的概念和作用;2. 掌握寄存器的基本操作方法;3. 学习寄存器在计算机系统中的应用。
三、实验器材和方法1. 实验器材:计算机、开发板、示波器等;2. 实验方法:通过编程控制,利用开发板上的寄存器进行数据存储和传输。
四、实验步骤1. 连接开发板和计算机,并进行相应的驱动安装;2. 打开开发板的开发环境,编写程序代码;3. 设置寄存器的初始值,并将数据存入寄存器;4. 通过编程控制,将寄存器中的数据传输到其他设备或存储器;5. 进行数据读取和验证,确保寄存器的正常工作。
五、实验结果与分析经过实验,我们成功地使用寄存器进行了数据存储和传输,并通过读取数据进行了验证。
寄存器在计算机系统中起到了至关重要的作用,它可以快速暂存数据,提高计算机的运算效率。
在实际应用中,寄存器广泛用于存储指令、地址和数据等信息。
六、实验总结通过本次实验,我们深入了解了寄存器的工作原理和应用。
寄存器作为计算机系统中的重要组成部分,对于提高计算机的运算速度和效率起到了关键的作用。
掌握寄存器的基本操作方法,对于编程和计算机系统的理解都具有重要意义。
在今后的学习和工作中,我们将继续深入研究寄存器的相关知识,不断提升自己的技术水平。
七、参考文献[1] 计算机原理与接口技术. 李春葆, 刘燕, 张洪岩. 清华大学出版社, 2019.[2] 计算机组成与设计:硬件/软件接口. David A. Patterson, John L. Hennessy. 机械工业出版社, 2016.以上就是本次寄存器实验的实验报告,通过实际操作和实验结果的分析,我们对寄存器的工作原理和应用有了更深入的了解。
寄存器的读取与写入操作实验
![寄存器的读取与写入操作实验](https://img.taocdn.com/s3/m/81101c2b1fb91a37f111f18583d049649b660ec8.png)
寄存器的读取与写入操作实验寄存器是计算机中的重要组成部分,用于存储和处理数据。
在计算机系统中,有许多寄存器,每个寄存器都有特定的用途和功能。
本文将重点探讨寄存器的读取和写入操作的实验过程和注意事项。
一、实验目的本实验旨在通过实际操作,了解寄存器的读取和写入操作的过程,并掌握相关的方法和技巧。
通过实验可以加深对寄存器的理解,提高对计算机硬件的认知。
二、实验材料与设备1. 计算机硬件设备:主机、键盘、显示器等。
2. 实验软件:任选一款编程软件,如汇编语言仿真器等。
三、实验步骤1. 准备工作:a. 打开计算机,并确保硬件设备正常运行。
b. 载入所选的编程软件,并准备进行编程操作。
2. 读取寄存器:a. 在编程软件中,选择要读取的寄存器。
b. 编写相应的代码,用于读取寄存器中的数据。
c. 运行代码,并观察寄存器中的数据是否被成功读取。
3. 写入寄存器:a. 在编程软件中,选择要写入的寄存器。
b. 编写相应的代码,用于向寄存器中写入数据。
c. 运行代码,并检查数据是否成功写入寄存器。
4. 实验数据记录与分析:a. 记录读取和写入寄存器的代码和过程。
b. 分析实验结果,观察是否有错误或异常情况。
c. 总结寄存器读取和写入操作的注意事项和技巧。
四、实验注意事项1. 确保实验环境安全,避免因操作不当导致的硬件损坏。
2. 编写代码时,注意语法和格式的正确性,避免出现编译错误。
3. 在编程过程中,仔细检查代码逻辑,避免出现数据错误或意外情况。
4. 在实验过程中,及时保存和备份相关数据和代码,以防数据丢失。
五、实验结果与分析经过实验操作,我们成功读取和写入了寄存器中的数据。
通过观察实验结果,我们可以清楚地了解寄存器的读取和写入操作的步骤和方法。
同时,我们还可以根据实验数据进行进一步的分析和研究,以提高对寄存器的理解和应用能力。
六、实验总结通过本次寄存器的读取与写入操作实验,我们对寄存器的功能和使用方法有了更深入的了解。
计算机组成原理实验报告-寄存器实验
![计算机组成原理实验报告-寄存器实验](https://img.taocdn.com/s3/m/64c6a98588eb172ded630b1c59eef8c75ebf957e.png)
千里之行,始于足下。
计算机组成原理实验报告-寄存器实验计算机组成原理实验报告-寄存器实验》一、实验目的本次实验旨在通过设计和实现一个基本的寄存器,加深对计算机组成原理中寄存器的理解,并掌握寄存器在计算机中的应用。
二、实验设备及软件1. 实验设备:计算机2. 实验软件:模拟器软件Mars3. 实验材料:电路图、线缆、元器件三、实验原理寄存器是计算机的一种重要组成部分,用于存储数据和指令。
一个基本的寄存器通常由一组触发器组成,可以存储多个位的信息。
本实验中,我们需要设计一个16位的寄存器。
四、实验步骤1. 确定寄存器的结构和位数:根据实验要求,我们需要设计一个16位的寄存器。
根据设计要求,选择合适的触发器和其他元器件。
2. 组装寄存器电路:根据电路图,将选择好的元器件按照电路图连接起来。
3. 连接电路与计算机:使用线缆将寄存器电路连接到计算机的相应接口上。
4. 编写程序:打开Mars模拟器软件,编写程序来测试寄存器的功能。
可以编写一段简单的程序,将数据写入寄存器并读取出来,以验证寄存器的正确性。
5. 运行程序并测试:将编写好的程序加载到Mars模拟器中,并运行程序,观察寄存器的输出和模拟器的运行结果。
第1页/共3页锲而不舍,金石可镂。
五、实验结果在本次实验中,我们成功设计和实现了一个16位的寄存器,并进行了相关测试。
经过多次测试,寄存器的功能和性能良好,能够准确地存储和读取数据。
六、实验心得通过本次实验,我对寄存器的结构和工作原理有了更深入的了解。
寄存器作为计算机的一种重要组成部分,起着存储和传输数据的作用。
通过实际操作和测试,我更加清楚了寄存器在计算机中的应用和重要性。
在实验过程中,我遇到了一些问题,如电路连接不稳定、程序错误等,但通过仔细检查和调试,最终解决了这些问题。
这次实验也让我深刻体会到了学习计算机组成原理的重要性,只有深入理解原理并通过实践运用,才能真正掌握计算机的工作原理和能力。
通过这个实验,我有了更深入的认识和理解,对计算机组成原理的学习也更加系统和完整。
寄存器实验实验报告
![寄存器实验实验报告](https://img.taocdn.com/s3/m/a4c5639f4128915f804d2b160b4e767f5bcf800c.png)
寄存器实验实验报告在学习计算机组成原理的过程中,寄存器可是个至关重要的概念。
为了更深入地理解它,咱进行了一场有趣的寄存器实验。
实验开始前,看着那一堆实验设备和线路,心里还真有点小紧张。
毕竟这可不是闹着玩的,一个不小心接错线,可能整个实验就泡汤了。
不过,咱还是鼓起勇气,准备大干一场!实验中用到的主要设备有数字逻辑实验箱、导线、示波器等等。
我们的任务是通过连接线路,实现对寄存器的读写操作,并观察数据的变化。
先来说说寄存器的基本原理吧。
寄存器就像是计算机里的一个个小抽屉,专门用来存放数据。
它具有快速存储和读取数据的能力,是计算机运行的重要组成部分。
开始动手连接线路啦!这可真是个细致活儿。
我小心翼翼地拿着导线,眼睛紧紧盯着实验箱上的插孔,生怕插错了地方。
每插一根线,都感觉像是在完成一项艰巨的任务。
好不容易把线路连接好了,接下来就是输入数据进行测试。
当我按下第一个数据输入按钮时,心里别提多期待了。
眼睛一直盯着示波器的屏幕,盼着能看到正确的数据显示。
哎呀!没想到第一次居然出错了。
数据显示得乱七八糟,完全不是我想要的结果。
这可把我急坏了,赶紧检查线路,看是不是哪里接错了。
经过一番仔细的排查,终于发现原来是有一根导线接触不良。
重新接好后,再次输入数据,这次终于成功啦!看着示波器上显示出正确的数据,那种成就感简直爆棚。
在实验过程中,我还发现了一个有趣的现象。
当连续输入多个数据时,寄存器会按照先后顺序依次存储,就像排队一样,整整齐齐。
而且读取数据的时候,也是按照存储的顺序一个一个来,可听话了。
通过这次实验,我对寄存器有了更直观、更深刻的理解。
以前在书本上看到的那些抽象的概念,现在都变得清晰起来。
我明白了寄存器的工作原理,知道了它是如何存储和读取数据的,也更加体会到了计算机内部运行的神奇之处。
回想起刚开始面对实验设备时的紧张和迷茫,再看看现在成功完成实验后的喜悦和满足,真的是感慨万千。
这次实验不仅让我学到了知识,还锻炼了我的动手能力和解决问题的能力。
实验二 IO口的输入与输出
![实验二 IO口的输入与输出](https://img.taocdn.com/s3/m/42c906292f60ddccda38a0a6.png)
主讲人:
宋淇
一、实验目的:
了解IO口的结构 熟源自IO口的特性 掌握IO口的控制二、实验仪器:
ATmage16实验板 一块 ISP单片机下载线 一条 PC机 一台
三、实验原理:
作为通用数字I/O 使用时,AVR 所有的I/O 端口都具有真正的读- 修改 - 写功能。这意味着用SBI 或CBI 指令改变某些管脚的方向( 或者是端口电 平、禁止/ 使能上拉电阻) 时不会改变其他管脚的方向( 或者是端口电平、 禁止/ 使能上拉电阻)。输出缓冲器具有对称的驱动能力,可以输出或吸收 大电流,直接驱动LED。所有的端口引脚都具有与电压无关的上拉电阻。 并有保护二极管与VCC 和地相连,如 Figure23 所示。在控制I/O时,分别 由方向寄存器DDRX与数据寄存器PORTX控制I/O的状态,如下表。
Figure 23. I/O 引脚等效原理图
所有的寄存器和位以通用格式表示:小写的“x” 表示端口的序号, 而小写的“n” 代表位的序号。但是在程序里要写完整。例如,PORTB3 表示端口B 的第3 位,而本节的通用格式为PORTxn。物理I/O 寄存器和 位定义列于P63“I/O 端口寄存器的说明” 。 每个端口都有三个I/O 存储器地址: 数据寄存器 – PORTx、 数据方向 寄存器 – DDRx 和端口输入引脚地址– PINx。数据寄存器和数据方向寄 存器为读/ 写寄存器,而端口输入引脚为只读寄存器。但是需要特别注 意的是,对PINx 寄存器某一位写入逻辑"1“ 将造成数据寄存器相应位的 数据发生"0“ 与“1“ 的交替变化。当寄存器MCUCR 的上拉禁止位PUD 置位时所有端口引脚的上拉电阻都被禁止。
端口引脚配置图
寄存器实验实验报告
![寄存器实验实验报告](https://img.taocdn.com/s3/m/8df0f017814d2b160b4e767f5acfa1c7ab008270.png)
寄存器实验实验报告一. 引言寄存器是计算机中重要的数据存储器件之一,用于存储和传输数据。
通过对寄存器进行实验,我们可以更好地理解寄存器的工作原理和应用。
本实验旨在通过设计和测试不同类型的寄存器,深入掌握寄存器的各种功能和操作。
二. 实验设计本实验设计了两个寄存器的实验,分别为移位寄存器和计数器寄存器。
1. 移位寄存器实验移位寄存器是一种特殊的串行寄存器,它能够实现对数据位的移位操作。
本实验设计了一个4位的移位寄存器,分别使用D触发器和JK触发器实现。
实验步骤如下:1) 首先,根据设计要求将4个D或JK触发器连接成移位寄存器电路。
2) 确定输入和输出端口,将输入数据连接到移位寄存器的输入端口。
3) 设计测试用例,输入测试数据并观察输出结果。
4) 分析实验结果,比较不同触发器类型的移位寄存器的性能差异。
2. 计数器寄存器实验计数器寄存器是一种能够实现计数功能的寄存器。
本实验设计了一个二进制计数器,使用T触发器实现。
实验步骤如下:1) 根据设计要求将多个T触发器连接成二进制计数器电路。
2) 设计测试用例,输入计数开始值,并观察输出结果。
3) 测试计数的溢出和循环功能,观察计数器的行为。
4) 分析实验结果,比较不同计数器位数的性能差异。
三. 实验结果与分析在实验过程中,我们完成了移位寄存器和计数器寄存器的设计和测试。
通过观察实验结果,可以得出以下结论:1. 移位寄存器实验中,无论是使用D触发器还是JK触发器,移位寄存器都能够正确地实现数据位的移位操作。
而使用JK触发器的移位寄存器在性能上更加优越,能够实现更复杂的数据操作。
2. 计数器寄存器实验中,二进制计数器能够准确地实现计数功能。
通过设计不同位数的计数器,我们发现位数越多,计数范围越大。
综上所述,寄存器是计算机中重要的存储器件,通过实验我们深入了解了寄存器的工作原理和应用。
移位寄存器和计数器寄存器都具有广泛的应用领域,在数字电路设计和计算机系统中起到了重要作用。
实验二 通用寄存器实验
![实验二 通用寄存器实验](https://img.taocdn.com/s3/m/215db2bb960590c69ec37673.png)
实验二通用寄存器实验一、实验目的⒈熟悉通用寄存器概念以及它在运算器中的作用。
⒉熟悉通用寄存器的组成和硬件电路。
二、实验要求完成3个通用寄存器的数据写入与读出。
三、实验原理实验中所用的通用寄存器数据通路如图2-1所示。
由三片8位字长的74LS374组成R0、R1、R2寄存器组成。
三个寄存器的输入接口用一8芯扁平线连至BUS总线接口,而三个寄存器的输出接口用一8芯扁平线连至BUS总线接口。
图中R0-B、R1-B、R2-B经CBA二进制控制开关译码产生数据输出选通信号(详见表2-1),LDR0、LDR1、LDR2为数据写入允许信号,由二进制控制开关模拟,均为高电平有效;T4信号为寄存器数据写入脉冲,上升沿有效。
在手动实验状态(即“L”状态)每按动一次【单步】命令键,产生一次T4信号。
图2-1通用寄存器单元电路表2-1通用寄存器单元选通真值表四、实验连线图2-2实验连线示意图按图2-2所示,连接实验电路:①总线接口连接:用8芯扁平线连接图7-2-2中所有标明“”或“”图案的总线接口。
②控制线与时钟信号“”连接:用双头实验导线连接图2-2中所有标明“”或“”图案的插孔(注:Dais-CMH的时钟信号已作内部连接)。
五、实验内容(一)通用寄存器的写入拨动二进制数据开关向R0和R1寄存器置数,具体操作步骤如下:注:【单步】键的功能是启动时序电路产生T1~T4四拍单周期脉冲(二)通用寄存器的读出关闭数据输入三态(SW-B=0),存储器控制端CE=0,令LDR0=0、LDR1=0、LDR2=0,分别打开通用寄存器R0、R1、R2输出控制位,置CBA=100时,按【单步】键,数据总线单元显示R0中的数据01H;置CBA=101时,按【单步】键。
数据总线单元显示R1中的数据80H;置CBA=110时,按【单步】键,数据总线单元显示R2中的数据(随机)。
六、实验思考题思考题2.1:由数据开关分别向R0、R1、R2等寄存器置数时,需要用到那些控制信号?这些控制信号的作用分别是什么?思考题2.2:通用寄存器R0、R1、R2的地址分别是多少?能否同时选择其中的二个寄存器?为什么?。
寄存器的使用实验报告
![寄存器的使用实验报告](https://img.taocdn.com/s3/m/f49320a7aff8941ea76e58fafab069dc502247a2.png)
一、实验目的1. 理解寄存器的概念和功能。
2. 掌握寄存器的使用方法和操作步骤。
3. 熟悉寄存器在实际应用中的重要作用。
4. 通过实验加深对寄存器原理的理解。
二、实验原理寄存器是一种用于存储和传输数据的基本电子元件,它由触发器组成,具有存储、读取、传输等基本功能。
寄存器在数字电路和计算机系统中起着至关重要的作用,广泛应用于数据处理、指令执行、地址寻址、数据传输等方面。
寄存器按功能可分为以下几种类型:1. 数据寄存器:用于暂存数据,如累加器、数据寄存器等。
2. 地址寄存器:用于存储指令或数据的地址,如程序计数器、基地址寄存器等。
3. 控制寄存器:用于存储控制信息,如指令寄存器、状态寄存器等。
4. 程序状态字寄存器:用于存储程序运行状态,如标志寄存器等。
本实验主要涉及数据寄存器的使用。
三、实验设备与器件1. 实验箱2. 74LS74 D触发器3. 74LS153 3-8译码器4. 74LS74 4位双向移位寄存器5. 74LS02 与非门6. 74LS08 与门7. 电源8. 接线端子9. 逻辑测试仪四、实验内容与步骤1. 实验一:数据寄存器的读写操作(1)搭建实验电路:根据实验原理图,连接74LS74 D触发器、74LS153 3-8译码器、74LS74 4位双向移位寄存器、74LS02 与非门、74LS08 与门等器件。
(2)设置初始状态:将74LS74 D触发器的Q端连接到74LS74 4位双向移位寄存器的并行输入端,将74LS153 3-8译码器的输出端连接到74LS74 4位双向移位寄存器的并行输出端。
(3)编写测试程序:编写程序,对74LS74 D触发器进行初始化,使数据寄存器中的数据为0。
(4)执行测试程序:运行测试程序,观察数据寄存器的读写操作是否正确。
2. 实验二:数据寄存器的移位操作(1)搭建实验电路:根据实验原理图,连接74LS74 D触发器、74LS74 4位双向移位寄存器、74LS02 与非门、74LS08 与门等器件。
寄存器实验报告
![寄存器实验报告](https://img.taocdn.com/s3/m/e6a83718302b3169a45177232f60ddccda38e694.png)
寄存器实验报告实验目的:本实验旨在通过对寄存器的学习和实验操作,了解寄存器的基本概念、功能以及应用。
实验设备:1. 计算机2. 开发板3. 指示灯4. 连接线实验步骤:一、寄存器简介寄存器是计算机中的一种重要的存储器件,用于存储和传送数据。
它采用二进制编码进行操作,并且能够以不同的形式存在于各种计算机中。
寄存器通常由多个触发器级联实现,其中每个触发器能够存储一个二进制位。
根据其功能和结构的不同,寄存器可以分为通用寄存器、特殊功能寄存器等。
二、实验设备连接1. 将开发板与计算机通过连接线进行连接。
2. 将指示灯插入开发板上的相应引脚。
三、数据输入与显示1. 在计算机上编写相应的程序,通过控制寄存器将数据输入到开发板中。
2. 通过观察指示灯的状态,验证数据是否被正确地存储到寄存器中。
3. 修改输入的数据,观察指示灯是否能正确反映修改后的数据。
四、数据传送与处理1. 编写程序,将寄存器中的数据传送到其他相关设备中。
2. 通过观察设备的工作状态,验证数据是否能正确地传送和处理。
五、寄存器的运算1. 编写程序,对寄存器中的数据进行相应的运算操作,如加法、减法等。
2. 通过观察计算结果的正确性,验证寄存器的运算功能是否正常。
六、数据存储与读取1. 编写程序,将计算结果存储到寄存器中。
2. 通过读取寄存器中的数据,验证存储功能是否正常。
实验结果与分析:通过以上实验操作,我们成功地对寄存器的功能和应用进行了探究和验证。
通过数据的输入、传输、运算和存储等操作,我们可以清楚地认识到寄存器在计算机中的作用和重要性。
同时,我们也发现了寄存器在数据存储和传送过程中的高效性和可靠性。
结论:寄存器作为计算机中的重要存储器件,在数据的存储和传送方面发挥着重要的作用。
通过本次实验,我们对寄存器的基本概念、功能和运作原理有了深入的了解。
通过学习和实践,我们进一步增强了对计算机硬件和数据处理的认识,为今后的学习和研究打下了坚实的基础。
寄存器的实验原理
![寄存器的实验原理](https://img.taocdn.com/s3/m/c283f857c4da50e2524de518964bcf84b8d52d4e.png)
寄存器的实验原理
我将简要介绍寄存器的实验原理。
寄存器是计算机中的一种重要的存储组件,用于暂时存储数据。
实验中通常使用触发器来构建寄存器。
触发器是一种用于存储二进制位的电子设备,有时也被称为“存储元件”。
寄存器由多个触发器组成,每个触发器用于存储一个二进制位。
常见的寄存器有8位、16位或32位。
在实验中,通过控制电路对每个触发器进行设置或清零操作,从而实现数据的存储和读取。
具体而言,存储数据时,将待存储的数据输入到寄存器的输入端,然后通过控制电路的信号,将数据从输入端传输到各个触发器中。
通过时钟信号的作用,确保数据在各个触发器中同步传输,以避免数据损失或错位。
当需要读取寄存器中的数据时,通过控制电路将各个触发器中的数据输出到输出端,以供其他部件进行使用。
寄存器的实验原理可以通过数字电路设计和实验来学习和理解。
通过搭建电路实验,可以观察和验证寄存器在存储和读取数据方面的功能和特性。
总的来说,寄存器是一种用于暂时存储数据的组件,可以通过触发器来构建,通过控制电路对其中的二进制位进行设置、清零和读取操作。
实验中可以通过数字电路设计和实验来学习和验证寄存器的原理和功能。
寄存器实验报告
![寄存器实验报告](https://img.taocdn.com/s3/m/01be62eef8c75fbfc77db2a7.png)
寄存器实验报告一、实验目的1. 了解寄存器的分类方法,掌握各种寄存器的工作原理;2. 学习使用Verilog HDL 语言设计两种类型的寄存器。
二、实验设备PC 微机一台,TD-EDA 实验箱一台,SOPC 开发板一块。
三、实验内容寄存器中二进制数的位可以用两种方式移入或移出寄存器。
第一种方法是以串行的方式将数据每次移动一位,这种方法称之为串行移位(Serial Shifting),线路较少,但耗费时间较多。
第二种方法是以并行的方式将数据同时移动,这种方法称之为并行移位(Parallel Shifting),线路较为复杂,但是数据传送的速度较快。
因此,按照数据进出移位寄存器的方式,可以将移位寄存器分为四种类型:串行输入串行输出移位寄存器(Serial In- Serial Out)、串行输入并行输出移位寄存器(Serial In- Parallel Out)、并行输入串行输出移位寄存器(Parallel In- Serial Out)、并行输入并行输出移位寄存器(Parallel In-Parallel Out)。
本实验使用Verilog HDL 语言设计一个八位并行输入串行输出右移移位寄存器(Parallel In- Serial Out)和一个八位串行输入并行输出寄存器(Serial In- Parallel Out),分别进行仿真、引脚分配并下载到电路板进行功能验证。
四、实验步骤1.并行输入串行输出移位寄存器实验步骤1). 运行Quartus II 软件,选择File New Project Wizard 菜单,工程名称及顶层文件名称为SHIFT8R,器件设置对话框中选择Cyclone 系列EP1C6Q240C8 芯片,建立新工程。
2.) 选择File New 菜单,创建Verilog HDL 描述语言设计文件,打开文本编辑器界面。
3.) 在文本编辑器界面中编写Verilog HDL 程序,源程序如下:module SHFIT8R(din,r_st,clk,load,dout);input [7:0]din;input clk,r_st,load;output dout;reg dout;reg [7:0]tmp;always @(posedge clk)if(!r_st)begindout<=0;endelsebeginif(load)begintmp=din;endelsebegintmp[6:0]=tmp[7:1];tmp[7]=0;enddout<=tmp[0];endendmodule4). 选择File Save As 菜单,将创建的VHDL 设计文件保存为工程顶层文件名SHIFT8R.V。
cpth实验仪寄存器实验原理
![cpth实验仪寄存器实验原理](https://img.taocdn.com/s3/m/97e2e20beffdc8d376eeaeaad1f34693dbef1054.png)
cpth实验仪寄存器实验原理CPTH实验仪寄存器实验原理导语:CPTH实验仪是一种常用于电子实验室的仪器,它通过寄存器的原理实现了对电路信号的检测和测量。
本文将从CPTH实验仪的寄存器实验原理角度进行介绍,以便更好地理解和应用该仪器。
一、寄存器的基本概念寄存器是一种用于存储和处理数据的电子元件,它由若干个触发器组成。
触发器是一种能够存储和改变电平状态的电路,具有稳定性和记忆性。
寄存器可以存储二进制数据,并在需要的时候输出给其他电路进行处理。
二、CPTH实验仪的结构和功能CPTH实验仪主要由输入端口、寄存器、控制电路和输出端口组成。
输入端口用于接收待测信号,寄存器用于存储信号,控制电路用于控制寄存器的工作状态,输出端口用于输出存储的信号。
三、CPTH实验仪的寄存器实验原理在CPTH实验仪中,寄存器起到了存储和处理信号的重要作用。
它通过触发器的工作原理实现了对信号的稳定存储和输出。
1. 触发器的工作原理触发器是寄存器的基本组成单元,它由若干个逻辑门电路组成。
常见的触发器有RS触发器、D触发器、JK触发器等。
触发器的工作原理是根据输入信号的不同,改变输出信号的状态。
2. 寄存器的工作原理寄存器是由多个触发器级联而成的电路,它的输入端口接收待测信号,输出端口输出存储的信号。
当待测信号进入寄存器时,寄存器的控制电路将信号存储到相应的触发器中。
寄存器的控制电路还可以控制寄存器的工作模式,如并行加载、串行加载、并行输出、串行输出等。
3. CPTH实验仪的寄存器实验原理CPTH实验仪通过控制寄存器的工作状态,实现了对电路信号的检测和测量。
它可以将待测信号存储到寄存器中,并通过输出端口输出给其他电路进行处理。
同时,CPTH实验仪还可以通过控制电路实现对寄存器的工作模式和加载/输出方式的选择。
四、CPTH实验仪的应用范围CPTH实验仪广泛应用于电子实验室中的电路测试和故障诊断。
它可以用于测量电路的电压、电流、频率等参数,对电路进行分析和判断。
实验二系列数据寄存器读写实验
![实验二系列数据寄存器读写实验](https://img.taocdn.com/s3/m/78f9d8c8783e0912a3162a79.png)
实验二系列数据寄存器数据读或写实验【实验要求】利用CP226 实验箱上的K16..K23 开关做为DBUS 数据的输入端,其它开关做为控制信号的输入端,将K16…K23 开关设定的数据写入数据寄存器组R0…R3、地址寄存器MAR、堆栈寄存器ST和输出寄存器OUT,并读取数据寄存器组R0…R3中的数据到数据总线。
【实验目的】掌握模型机中各种数据寄存器的的引脚结构、工作原理及其控制方法。
【主要集成电路芯片及其逻辑实现原理】本实验所涉及的主要集成电路芯片同实验一。
【实验涉及的逻辑电路及原理】1. 数据寄存器组R0…R3数据读写数据寄存器组R0…R3数据读写实验原理逻辑电路如下图所示,其中RRD、RWR分别为数据寄存器组读使能、写使能控制信号,SB、SA为数据寄存器选择控制信号,CK为脉冲信号。
数据寄存器组R0…R3数据读写实验原理逻辑电路2. 地址寄存器MAR、堆栈寄存器ST和输出寄存器OUT写地址寄存器MAR、堆栈寄存器ST和输出寄存器OUT写实验原理逻辑电路如下图所示,其中MAROE、MAREN 、STEN、OUTEN分别为MAR输出使能、MAR写使能、ST写使能、OUT写使能控制信号,CK为脉冲信号。
地址寄存器MAR数据写实验原理逻辑电路输出寄存器OUT数据写实验原理逻辑电路堆栈寄存器ST数据写实验原理逻辑电路【实验内容及步骤】1. 数据寄存器组R0…R3数据读写(1)实验连接线实验具体连接线如下表所示。
数据读写实验接线连接信号孔接入孔作用状态说明1 J1座J3座将K23-K16接入DBUS[7:0] 实验模式:手动2 RRD K11 寄存器组读使能低电平有效3 RWR K10 寄存器组写使能低电平有效4 SB K1 寄存器选择B5 SA K0 寄存器选择A6 CK 已连寄存器工作脉冲上升沿打入7 D7…D0 L7…L0 观察寄存器数据输出(2)将11H写入锁存器R0二进制开关K23-K16用于DBUS[7:0]的数据输入,置数据11H。
实验二通用寄存器单元实验
![实验二通用寄存器单元实验](https://img.taocdn.com/s3/m/1830383dcfc789eb172dc84d.png)
实验二通用寄存器单元实验2014.4.29班级12级物联网工程(1)班学号姓名【实验目的】1.了解通用寄存器的组成和硬件电路。
2.利用通用寄存器实现数据的置数、左移、右移等功能。
【实验要求】1.按照实验步骤完成实验项目,实现通用寄存器移位操作。
2.了解通用寄存器单元的工作原理运用。
【实验过程】实验2.1 数据输入通用寄存器(1).把RA-IN(8芯的盒型插座)与CPT-B板上的二进制开关单元中J01插座相连(对应二进制开关H16~H23),把RA-OUT(8芯的盒型插座)与数据总线上的DJ6相连。
(2).把RACK连到脉冲单元的PLS1,把ERA、X0、X1、RA-O、M接入二进制拨动开关。
(请按下表接线)。
(3).二进制开关H16~H23作为数据输入,置42H(对应开关如下表)。
置各控制信号如下:(4).按启停单元中的运行按钮,置平台为运行状态。
(5).按脉冲单元中的PLS1脉冲按键,在RACK上产生一个上升沿,把42H打入通用寄存器。
(6).此时数据总线上的指示灯IDB0~IDB7 应该显示为42H。
由于通用寄存器内容不为0,所以LED(ZD)灯灭。
实验2.2 寄存器内容无进位位左移实验(1)按照实验1数据输入的方法把数据42H打入通用寄存器中,数据总线上显示42H。
(2)实现左移功能,置各控制信号如下:(3)按启停单元中的运行按钮,置实验平台为运行状态。
(4)按脉冲单元中的PLS1脉冲按键,在RACK上产生一个上升沿,使通用寄存器中的值左移。
(5)此时数据总线上的LED指示灯IDB0~IDB7 应该显示为84H。
由于通用寄存器内容不为0,所以ZD(LED)灯灭。
(6)按脉冲单元中的PLS1脉冲按键,使通用寄存器中的值左移,此时数据总线上的LED指示灯IDB0~IDB7应该显示为09H。
若一直按PLS1,在总线上将看见数据循环左移的现象。
实验2.3 寄存器内容无进位位右移实验(1)按照实验1数据输入的方法把数据42H打入通用寄存器中,数据总线上显示42H。
寄存器及数据输出实验
![寄存器及数据输出实验](https://img.taocdn.com/s3/m/e242fb1ccc7931b765ce154c.png)
2、PC预置实验
二进制开关K23—K16置入数据:
K23
K22
K21
K20
K19
K18
K17
K16
0
1
0
1
0
1
0
1
置控制信号为:
ELP
(K5)
IR3
(K4)
IR2
(K3)
JRZ
(K1)
JRC
(K0)
LDPC
PC预置指
示灯状态
X
X
X
X
X
实验报告
实验一寄存器及数据输出实验
一、实验目的
1、掌握寄存器器件的工作原理,了解COP2000模型机所用主要寄存器的位置、作用、数据通路及控制信号;
2、掌握寄存器组的工作原理;
3、了解计算机中多个寄存器不能同时向内部数据总线送出数据的事实——COP2000实验仪选择某个寄存器(允许其向DBUS上输出数据)的方法。
没有输出
实验二计数器实验
一、实验目的
1、掌握程序计数器PC和微程序计数器µPC的工作原理;
2、掌握COP2000中需要对PC进行置数的条件;
二、实验原理
(一)微程序计数器µPC
COP2000实验仪中,微程序计数器uPC由2片74HC161组成的。指令总线IBUS[7:0]的高六位被接到µPC预置输入的高六位,µPC预置的低两位被置为0。两片161的连接为同步连接。低片161的CEP、CET已置为有效,而其进位输出端TC接至高片161的CEP、CET。
µPC原理图
当RES=0时,µPC被清0;
当IREN=0时,在CK的上升沿,预置数据被打入µPC。指令总线(IBUS)上的数据可来自一片74HC245。
