三、实验原理
机床几何精度测量
按 JB2314—78 普通机床规定，机床精度检验包括机床导轨直线度、垂直度、平行度、端面的平面度，机床部件之间直线度、垂直度、平行度、同轴度，机床部件的运动精度，主轴回转精度等18项。
四、实验步骤与方法
►
框式水平仪的工作原理：框式水平仪主要部分是一个弧形玻璃管，它的内壁磨成100米左右的曲率半径。刻有刻度的玻璃管内充以少量乙醚液体，中间留一个气泡。如图1所示。不论水平仪放在什么位置，玻璃管中的页面总是处于水平，气泡总是向高处移动，读出气泡两端边缘，移动的格数，即可求出相应的高度差。水平仪的刻度值为0.02/1000，它表示将该水平仪放在1米长的平尺表面上，在平尺右端垫起0.02mm的高度，平尺便倾斜一个a角，此时，水平仪正好移动一个刻度值。
△H △H L1 L
图1 水平仪测量升落差的原理图
►
如果我们在实验中，框式水平仪不是放在1米的平尺上，而是放在200mm的平板上，那么△H为多少呢Tga=△H △H=200*Tga=0.004mm 水平仪读数的符号，习惯上规定：气泡移动方向和水平移动方向相同时读数为正值，相反时为负值。
►
1. 溜板在垂直水平面的不直度
反向间隙误差可能起因
► 用于弥补原有反向间隙而对机床进行的反向间补
偿的数值过大，导致原来具有正值反向间隙问题的机床出现负值反向间隙。 ► 机器可能受到编码器滞后现象的影响 ► 在机床的导轨中可能存在间隙，导致当机床在被驱动换向时出现在运动中跳跃。
反向间隙对加工带来的影响
在机器上负值反向间隙的影响为圆弧插补的刀具轨迹将出现一向内凹的跳跃。
主轴锥孔中心线的径向跳动
测量位置 a b 1 2 允差是否合格

《机床数控技术》实验指导书

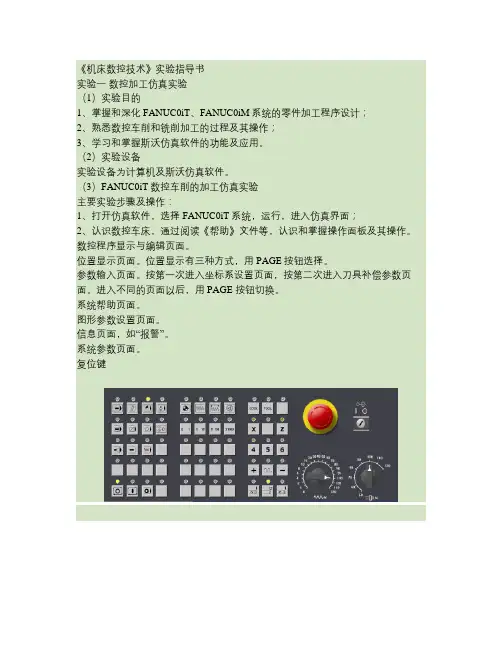

《机床数控技术》实验指导书实验一数控加工仿真实验（1）实验目的1、掌握和深化FANUC0iT、FANUC0iM系统的零件加工程序设计；2、熟悉数控车削和铣削加工的过程及其操作；3、学习和掌握斯沃仿真软件的功能及应用。

（2）实验设备实验设备为计算机及斯沃仿真软件。

（3）FANUC0iT数控车削的加工仿真实验主要实验步骤及操作：1、打开仿真软件，选择FANUC0iT系统，运行，进入仿真界面；2、认识数控车床，通过阅读《帮助》文件等，认识和掌握操作面板及其操作。

数控程序显示与编辑页面。

位置显示页面。

位置显示有三种方式，用PAGE按钮选择。

参数输入页面。

按第一次进入坐标系设置页面，按第二次进入刀具补偿参数页面。

进入不同的页面以后，用PAGE 按钮切换。

系统帮助页面。

图形参数设置页面。

信息页面，如“报警”。

系统参数页面。

复位键3、机床上电、回零（或返回参考点）操作；4、简要进行手动数据输入（MDI）操作、手动操作运动、选择毛坯、刀具及其安装、手动切削加工操作等；5、首先针对作业（1b）编写加工程序，输入、编辑、检验；在此基础上再针对作业（2）编写加工程序，输入、编辑、检验；6、选择毛坯、刀具及其安装；7、对刀，建立数控加工中的工件坐标系和刀具补偿数据；8、完成数控加工；9、加工检验。

（4）FANUC0iM数控铣削的加工仿真主要实验步骤及操作：1、打开仿真软件，选择FANUC0iM系统，进入仿真界面；2、认识数控铣床和加工中心，通过阅读《帮助》文件等，认识和掌握操作面板及其操作；3、机床上电、回零（或返回参考点）操作；4、简要进行手动数据输入（MDI）操作、手动操作运动、选择毛坯、刀具及其安装、手动切削加工操作等；5、首先针对作业（5（a））编写加工程序，输入、编辑、检验；在此基础上再针对作业（5（b））编写加工程序，输入、编辑、检验；6、选择毛坯、刀具及其安装；7、对刀，建立数控加工中的工件坐标系和刀具补偿数据；8、完成数控加工；9、加工检验。

机床精度(学生实验报告)解析

测量位置 0-200mm 200-400mm 400-600mm 600-800mm 800-
1000mm
水平读数
2. 主轴锥孔中心线的径向跳动
检验方法：此项检验是在 CA6140 型车床上进行，将 300mm锥度检验棒插入主轴孔中，用千分表分别在a,b处检验，检验棒对主轴ａ处时点，允许误差 0.01mm,b 处是远端误差 0.02mm.
反向间隙误差可能起因
► 用于弥补原有反向间隙而对机床进行的反向间补偿的数值过大，导致原来具有正值反向间隙问题的机床出现负值反向间隙。
► 机器可能受到编码器滞后现象的影响 ► 在机床的导轨中可能存在间隙，导致当机床在被
驱动换向时出现在运动中跳跃。
反向间隙对加工带来的影响
在机器上负值反向间隙的影响为圆弧插补的刀具轨迹将出现一向内凹的跳跃。
△H △H L1
L
图1 水平仪测量升落差的原理图
► 如果我们在实验中，框式水平仪不是放在1米的平尺上，而是放在200mm的平板上，那么△H为多少呢Tga=△H △H=200*Tga=0.004mm
► 水平仪读数的符号，习惯上规定：气泡移动方向和水平移动方向相同时读数为正值，相反时为负值。
1. 溜板在垂直水平面的不直度
测量位置 a b
主轴锥孔中心线的径向跳动
1
2
允差
是否合格
6 主轴轴肩支撑面的跳动
检验方法：千分表吸持在导轨上，将表垂直打在主轴轴肩端面靠外侧处，平动旋转主轴两周以上，千分表读数的最大值为端面跳动误差。
最大跳动
表8 主轴轴肩支撑面的跳动
允差
0.02
是否合格
7 主轴定心轴颈的径向跳动

精密测量操作指导书

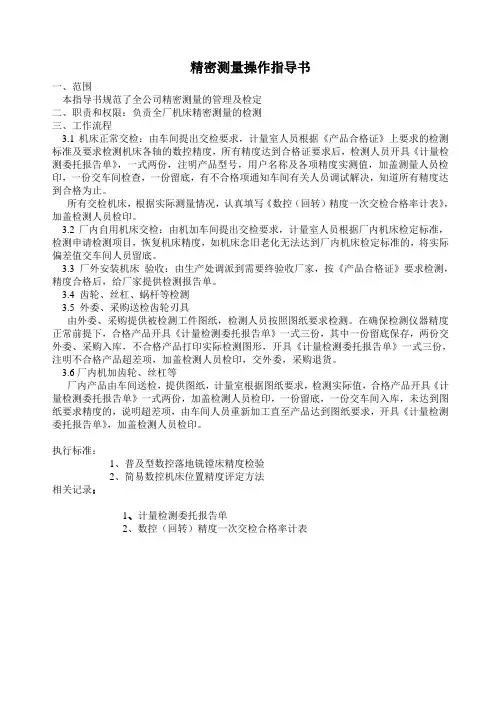

精密测量操作指导书一、范围本指导书规范了全公司精密测量的管理及检定二、职责和权限：负责全厂机床精密测量的检测三、工作流程3.1机床正常交检：由车间提出交检要求，计量室人员根据《产品合格证》上要求的检测标准及要求检测机床各轴的数控精度，所有精度达到合格证要求后，检测人员开具《计量检测委托报告单》，一式两份，注明产品型号，用户名称及各项精度实测值，加盖测量人员检印，一份交车间检查，一份留底，有不合格项通知车间有关人员调试解决，知道所有精度达到合格为止。

所有交检机床，根据实际测量情况，认真填写《数控（回转）精度一次交检合格率计表》，加盖检测人员检印。

3.2厂内自用机床交检：由机加车间提出交检要求，计量室人员根据厂内机床检定标准，检测申请检测项目，恢复机床精度，如机床念旧老化无法达到厂内机床检定标准的，将实际偏差值交车间人员留底。

3.3 厂外安装机床验收：由生产处调派到需要终验收厂家，按《产品合格证》要求检测，精度合格后，给厂家提供检测报告单。

3.4 齿轮、丝杠、蜗杆等检测3.5 外委、采购送检齿轮刃具由外委、采购提供被检测工件图纸，检测人员按照图纸要求检测。

在确保检测仪器精度正常前提下，合格产品开具《计量检测委托报告单》一式三份，其中一份留底保存，两份交外委、采购入库，不合格产品打印实际检测图形，开具《计量检测委托报告单》一式三份，注明不合格产品超差项，加盖检测人员检印，交外委，采购退货。

3.6厂内机加齿轮、丝杠等厂内产品由车间送检，提供图纸，计量室根据图纸要求，检测实际值，合格产品开具《计量检测委托报告单》一式两份，加盖检测人员检印，一份留底，一份交车间入库，未达到图纸要求精度的，说明超差项，由车间人员重新加工直至产品达到图纸要求，开具《计量检测委托报告单》，加盖检测人员检印。

执行标准：1、普及型数控落地铣镗床精度检验2、简易数控机床位置精度评定方法相关记录：1、计量检测委托报告单2、数控（回转）精度一次交检合格率计表。

机床几何精度检验实验报告

河北师范大学机床几何精度检验实验指导书专业__________班级________实验小组成员_______________________________________一、实验目的1、熟悉机床几何精度检验的内容原理和方法和步骤。

2、掌握仪器的使用以及实验数据的处理，误差曲线的绘制等。

3、通过实验了解被实验机床几何精度情况及与加工精度的关系，掌握机床几何精度检验方法。

4、深刻理解加工精度的概念，认识机床精度的重要性。

二、实验设备和仪器设备：CA6140车床1台，C620-1车床两台仪器：框式水平仪1个，验棒2个，千分表3个，磁力表座3个。

三、实验内容四、实验方法及步骤（一）床身导轨的直线度和导轨在同一平面在内1、床身导轨在垂直平面内的直线度将水平仪纵向放置在溜板上靠近和床身结合点前导轨处，从刀架处于主轴箱一端的极限位置开始，自左向右一次移动溜板，每次移动的距离应等于或接近于检验局部误差的长度。

记录溜板在每一位置时水平仪的读数。

2、床身导轨在同一平面内检验方法同上，但水平仪横向放置在两导轨间的流板上。

（二）溜板移动在水平面内的直线度在前后顶尖顶紧一根检验棒，刀架上装一千分表，使其测头转在检验棒的側母线上。

调整尾座，使千分表在检验棒的两端相等。

然后移动溜板检验，千分表在溜板全部行程上的读数的最大代数值差，就是溜板移动在水平面内直线度误差。

（三）主轴定心轴颈的跳动将千分表安装在机床固定部件上，使千分表测头垂直于主轴定心轴颈并触及主轴定心轴颈；旋转主轴，千分表读数最大差值即为主轴定心轴颈的径向跳动误差。

（四）主轴锥孔中心线的径向跳动将检验棒插在主轴锥孔内，把千分表安装在机床固定部件上，使千分表测头垂直触及被测表面，旋转主轴，记录千分表的最大读数差值，在a、b 处分别测量。

标记检棒与主轴的圆周方向的相对位置，取下检棒，同向分别旋转检棒90 度、180 度、270 度后重新插入主轴锥孔，在每个位置分别检测。

第ⅰ部分实验指导书数控机床安全操作规程

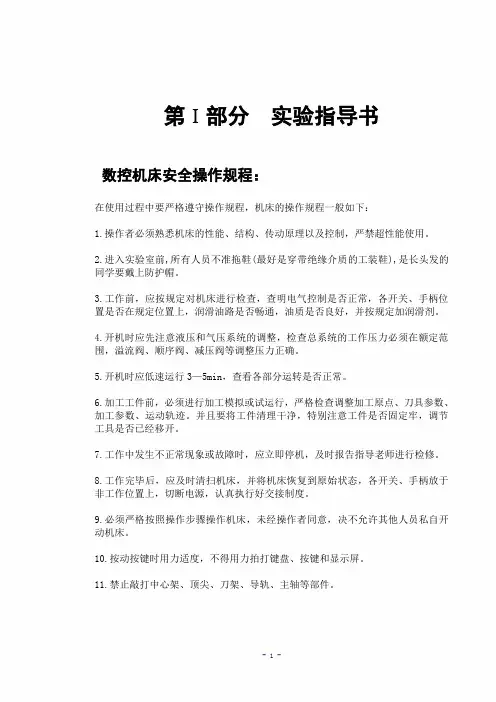

第Ⅰ部分实验指导书数控机床安全操作规程：在使用过程中要严格遵守操作规程，机床的操作规程一般如下：1.操作者必须熟悉机床的性能、结构、传动原理以及控制，严禁超性能使用。
