第五章 建筑砂浆
§5.1 砂浆 5.1.1 砂浆的组成材料 5.1.2 砂浆的技术性质 5.1.3 砌筑砂浆及其配合比设计 5.1.4 其他砂浆 §5.2 砖 5.2.1 烧结砖 5.2.2 非烧结砖 §5.3 天然石材 5.3.1 岩石的形成与分类 5.3.2 天然石材的技术性质 5.3.3 天然石材的应用
玉带桥
十七孔桥
芦沟桥
河北赵州石桥
❖ 建于1300多年前（桥长约51m，净跨37m） ❖ 建造该桥的石材为青白色石灰岩 ❖ 比意大利人建石拱桥晚400多年,但在主拱肋与桥
面间设计“敞肩拱” ，比外国早了1200多年 ❖ 敞肩拱不仅减轻自重、节省材料、减轻桥基负
担，使桥台轻巧，且位移很小，地基下沉甚微， 且拱圈内应力很小，是至今位移和沉陷微小且 不坠的重要原因之一； ❖ 该桥拱轴线和恒载压力线甚接近，拱圈各横截 面只受压力或微小拉力。该二线重合道理，到 现代才认识。
二、砂浆的配合比设计
对于吸水性基底的砂浆配合比设计步骤： 1、确定试配强度：
fm,0=f2 + 0.645σ
➢➢微石沫灰剂：生也石称灰砂、浆熟塑石化灰剂、，能生在石砂灰桨粉中，形不成得大使量用微脱小水、 高硬度化分的散石、灰不！破灭的气泡，增大流动性，减少石灰 ➢用粉量煤和灰水：泥用量。如松香皂类。
➢➢如保其甲水他基剂胶纤凝减维材少素料砂、：浆硅水泌藻玻水璃土、、等有防。机止树离脂析、，硫磺改、善石和膏易等性。 等，
fm,k = fz –
问题：砌筑多孔材料和密实材料用砂浆的 强度公式有何不同？为什么？
答：用于多孔材料砌筑的砂浆强度与水灰比无关；
而用于密实材料砌筑用砂浆的强度与水灰比有关。 因为多孔材料吸水性大，砂浆与多孔材料表面
接触时，材料表面很快吸水，使砂浆中的水灰比 很快发生变化。
（二） 硬化砂浆的性质
❖砂 符合混凝土用砂的要求，不同点在于砂的细
度，最大粒径应小于砂浆层厚度的1/4~1/5。
第二节 砌筑砂浆
用于砌体砌筑用砂浆，起到粘结砖或 砌块或石块、构筑砌体、传递荷载的作 用。
一、砌筑砂浆的组成材料
❖ 胶结材料——五大品种水泥，强度等级不宜大于32.5。 ❖ 细集料——砂，砌筑砂浆宜选中砂，毛石砌体宜选粗砂。 ❖ 掺加料——石灰、粘土和粉煤灰，配制成各种混合砂浆。
本章学习内容
❖ 掌握砌筑砂浆的性质、组成、检测方法及其配比 设计方法。
❖ 熟悉抹面砂浆的主要品种性能要求及其配制方法。 ❖ 掌握砌体墙砖(包括各种烧结砖及蒸养砖)的性质
和应用特点。 ❖ 掌握各种砌块(包括混凝土及加气混凝土砌块)。 ❖ 了解石材的材质、结构、性能与应用

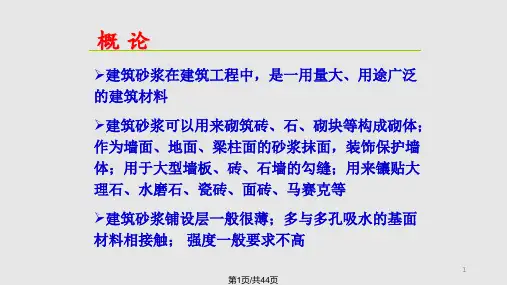

概述
❖ 砌体结构：砌筑砂浆＋砌体材料 ❖ 砌筑砂浆：由胶凝材料、水和细骨料按适
性愈好。 ➢ 测量方法：将受检砂浆测其沉入度，然后装入分层
度仪中静置30min，去掉上部2/3的砂桨，测量余下 砂浆的沉入度，两次沉入度的差值即为分层度 （mm）。 ➢ 影响因素：胶凝材料、掺和料、外加剂等。
（二） 硬化砂浆的性质
1、砂浆的强度
➢ 定义：砂浆强度指用标准方法测得的抗压强度 ➢ 标准方法：标准试件尺寸70.7mm的正方体；标
准养护（温度20±3℃、规定湿度：水泥混合砂 浆相对湿度为60%~80%，水泥砂浆和微沫砂浆 相对湿度为90%以上）28d龄期的抗压强度平均 值，确定强度等级。 ➢ 砂浆强度等级有：M20、M15、M10、M7.5、 M5、M2.5等。
2、砂浆强度计算公式与试配
❖ 当基底为不吸水材料时，砂浆的强度取决于水泥强度和水 灰比：
fm,0 = A fce [ mc/mw－B] ❖ 当基底是吸水性材料时，砂浆的强度主要取决于水泥强度
和水泥用量:
f m,0 = A fce [ Qc/1000] +B 式中：fce = rc fce，k ❖ 试配强度与设计标准值的关系：
fm,0 = fm,k+ 1.645
❖ 砂浆强度设计标准值与设计值的关系：
流动性越大。 ➢ 测量方法：将受检砂浆装入标准圆锥体中，测量实
心圆锥下沉的深度(mm)。 ➢ 影响因素：胶凝材料与掺和料种类与掺量、用水量、
外加剂、砂粒粗细与级配，以及搅拌时间。
下沉的深度—沉入度
砂 浆 流 动 性 测 定
（一） 新拌砂浆的性质
2、保水性
➢ 定义：砂浆保持水份、各组成材料不易离析的能力。 ➢ 评价指标：“分层度”，分层度愈小，砂浆的保水
当比例配制而成的一种细骨料混凝土。
➢ 作用：胶结、防护、垫层等粘结功能和装饰功 能。
➢ 种类：功能上：砌筑、抹面、防水、耐酸、保 温、吸声等。
第一节 砂浆的组成材料
❖❖外与胶加混凝剂材凝料土及为相掺了比合改，料善砂砂浆浆中性没能有，粗还骨需料要！加入 外➢加水水剂泥泥，：：特普种通水水泥泥（、膨矿胀渣水水泥泥、、白火水山泥灰）水。泥、粉煤灰
2、粘结力
砂浆的粘结力随着其抗压强度的增大而增大。
3、变形
砂浆在荷载或温度、湿度条件变化时，容易变形。 变形与砂浆的组成有关。
二、砂浆的配合比设计
（1）计算砌筑砂浆配制强度（fm,0） fm,0=f2 + 0.645σ
式中：fm,0—砂浆的配制强度，精确至0.1MPa； f2—砂浆设计强度等级(即砂浆抗压强度平均值)； σ—砂浆现场强度标准差，精确至0.01MPa。
目的：以达到提高质量、降低成本的目的。 ❖ 水——拌制砂浆用水与混凝土用水相同。 ❖ 外加剂——最常用微沫剂，是一种松香热聚物，掺量为 水泥质量的0.005%~0.010%。
目的：提高和易性，节约结合料的用量。
二、砂浆的技Байду номын сангаас性质
（一） 新拌砂浆的性质
1、流动性
➢ 定义：砂浆在自重或外力作用下流动的性能 ➢ 评价指标：“沉入度”，单位mm，沉入度越大，
万里长城
❖ 总长度大约有十万里以上！ ❖ 所用建筑材料：
土、石、木料、砖、石灰 ❖ 关外有关、城外有城，其材料运输量之浩大、
工程之艰巨世所罕见。 体现我国古代建筑工程 的高度成就，表现我国古代劳动人民的聪明才 智。
三问？
❖ 砌体与砌体材料的基本概念；(What?) ❖ 砌体材料应具备哪些基本性质；(Which?) ❖ 如何根据土木工程应用选择砌体材料。(How?)
