机械设计章节练习题(含答案)——滚动轴承

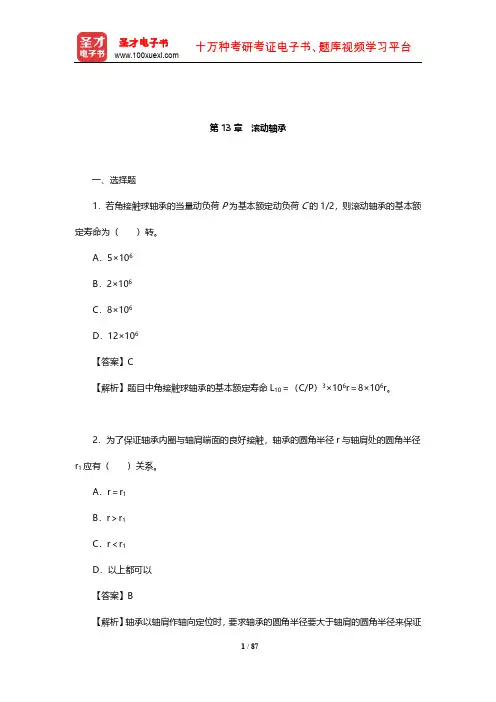

濮良贵《机械设计》章节题库(滚动轴承)【圣才出品】
限转速较低。
13．滚动轴承的代号由前置代号、基本代号及后置代号组成，其中基本代号表示（ ）。 A．轴承的类型、结构和尺寸 B．轴承组件 C．轴承内部结构的发化和轴承公差等级 D．宽度系列代号和直径系列代号 【答案】A 【解析】轴承的基本代号用来表明轴承的内径、直径系列、宽度系列和类型。
14．滚动轴承的类型代号由（ ）表示。 A．数字 B．数字或字母 C．字母 D．数字加字母 【答案】B 【解析】滚动轴承代号由基本代号、前置代号和后置代号组成，用字母和数字等表示。
圣才电子书 十万种考研考证电子书、题库视频学习平台
第 13 章 滚动轴承
一、选择题 1．若角接触球轴承的当量动负荷 P 为基本额定动负荷 C 的 1/2，则滚动轴承的基本额 定寿命为（ ）转。 A．5×106 B．2×106 C．8×106 D．12×106 【答案】C 【解析】题目中角接触球轴承的基本额定寿命 L10＝（C/P）3×106r＝8×106r。
12．在下面的滚动轴承型号中允许极限转速最高的轴承是（ ）。 A．N307/P4 B．6207/P2
5 / 87
圣才电子书
C．30207
十万种考研考证电子书、题库视频学习平台
D．51307/P6
【答案】B
【解析】AC 两项为滚子轴承，极限转速通常比 B 项球轴承低；D 项为推力球轴承，极
A．深沟球轴承 B．调心滚子轴承
7 / 87
圣才电子书
C．调心球轴承
十万种考研考证电子书、题库视频学习平台
D．圆柱滚子轴承
【答案】C
【解析】根据支撑条件可判断要求轴承具有一定的调心功能；转轴的转速一般较高，所
轴承内圈可以有效贴合轴肩端面。
机械设计基础--轴承测试题题库
机械设计基础轴承测试题A卷一、单选题（每题1分）1. 从经济观点考虑，只要能满足使用要求，应尽量选用__________ 轴承。
A 球B 圆柱C 圆锥滚子D 角接触A 刚度和旋转精度B 强度和刚度C 强度D 刚“度8. 只能承受轴向载荷而不能承受径向载荷的滚动轴承A 深沟球轴承B 推力球轴承C 圆锥滚子轴承D 圆柱滚子轴承9. 滚动轴承的公差等级代号中，_______ 级代号可省略不写。
A2B0C6D510. 一般转速的滚动轴承，其主要失效形式是疲劳点蚀，因此应进行轴承的。
A 寿命计算B 静强度计算C 硬度计算D 应力计算11.在相同的尺寸下，能承受的轴向载何为最大。
A 角接触球轴承B 深沟球轴承C 圆锥滚子轴承D 圆柱滚子轴承12.对于工作温度变化较大的长轴，轴承组应采用的轴向固定方式。
A 两端固定B 一端固定，一端游动C 两端游动D 左端固定，右端游动二、判断题（每题1分）1.滚动轴承的内圈与轴径、外圈与座孔之间均系用基孔制。
1错误2. 滚动轴承的内部轴向力是由外轴向载荷所产生的。
2•错误3. 部分式滑动轴承，轴瓦磨损后可调整间隙。
3正确4. 载荷大、冲击大，宜采用滚子轴承。
4正确5. 滚动轴承的主要失效形式为磨损。
5•错误6. 滚动轴承内径代号为05,则表示内径为50mm。
6•错误7. 一般轴承盖与箱体轴承孔壁间装有垫片，其作用是防止轴承端盖处漏油。
7错误8. 滑动轴承的油孔应开在非承载区。
8正确9. 径向滑动轴承是不能承受轴向力的。
9正确10. 球轴承和滚子轴承相比，后者承受重载荷和耐冲击能力较强。
10.正确三、填空题（每题1分）1.滚动轴承的代号由（前置代号）、基本代号和（后置代号）组成。
2. 滚动轴承的内、外圈及滚动体常用（特殊轴承钢）制造，热处理后其硬度不低于（61 ）HRC。
3. 代号为6208的轴承，其内径应是（40mm ）。
_4. 当滚动轴承的转速n v 1rpm时，其失效形式为（过大的塑性变形）。
大学机械设计习题-滚动轴承习题及答案
大学机械设计习题-滚动轴承习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第十六章滚动轴承重要基本概念1．滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。
其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。
2．滚动轴承的失效形式滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。
当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。
3．滚动轴承的设计准则对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。
对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。
4．滚动轴承的基本额定寿命基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h（单位为小时）。
5．滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。
表示轴承的承载能力。
对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；在使用中要注意C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。
精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。
已知两轮上的轴向力分别为F a1 = 3000 N，F a2 = 5000 N，方向如图。
轴承所受径向力R1= 8000 N，R2 = 12000 N。
冲击载荷系数f d = 1，其它参数见附表。
求两轴承的当量动载荷P1、P2。
例11-1图1解：1．求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ，方向如图所示。
2021年国家开放大学电大《机械设计基础》章节测试题参考答案
2021年国家开放大学电大《机械设计基础》章节测试题参考答案绪论1.机器是由机构组合而成的，机构的组合一定就是机器。
（×）2.机构都是可动的。
（√）3.所有构件一定都是由两个以上零件组成的。
（×）4.如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。
请分析下列情况：（1）（4 分）当作用在物体上的水平力时，（B）。
A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动（2）（4 分）当作用在物体上的水平力时，（B）。
A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动（3）（4 分）当作用在物体上的水平力时，（B）。
A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动一.机构静力分析基础1.只受两个力作用但不保持平衡的物体是二力构件。
（×）2.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。
（×）3.作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。
（√）4.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
（√）5.作用在刚体上的二力平衡条件是。
A.大小相等、方向相反、作用线相同、作用在同一刚体上B.大小相等、方向相同、作用线相同、作用在同一刚体上C.大小相等、方向相反、作用点相同D.大小相等、方向相反、作用线相同、作用在两个相互作用物体上6.下图所示的受力系统中，杆AB 的正确受力图为 D 。
A. B.C. D.7.如图所示，已知一重量 G=100N 的物体放在水平面上，水平面和物体间的摩擦系数 fs=0.3。
请分析下列情况：（1）当作用在物体上的水平力 F=10N 时，（B）。
大学机械设计习题-滚动轴承习题及答案
！第十六章滚动轴承重要基本概念1．滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。
其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。
2．滚动轴承的失效形式滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。
当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。
3．滚动轴承的设计准则对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。
对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。
…4．滚动轴承的基本额定寿命基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h （单位为小时）。
5．滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。
表示轴承的承载能力。
对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；在使用中要注意C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。
精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。
已知两轮上的轴向力分别为F a1 = 3000 N，F a2 = 5000 N，方向如图。
轴承所受径向力R1= 8000 N，R2 = 12000 N。
冲击载荷系数f d = 1，其它参数见附表。
求两轴承的当量动载荷P1、P2。
&例11-1图1解：1．求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ，方向如图所示。
< 2．求外部轴向合力F AF A = F a2－F a1 = 5000－3000 = 2000 N ，方向与F a2的方向相同，如图所示。
机械设计基础练习题滚动轴承
机械设计基础练习题滚动轴承It was last revised on January 2, 2021一、选择题1 下列各类轴承中，能很好地承受径向载荷与轴向载荷的联合作用；而则具有良好的调心作用。
（1）圆柱滚子轴承（2）推力球轴承（3）圆锥滚子轴承（4）调心滚子轴承2 在良好的润滑和密封条件下，滚动轴承的主要失效形式是。
（1）塑性变形（2）胶合（3）磨损（4）疲劳点蚀3 下列四种型号的滚动轴承中，只能承受径向载荷的是。
（1）6208 （2）N208 （3）30208 （4）512084 一个滚动轴承的基本额定动载荷是指。
（1）该轴承的使用寿命为106转时，所受的载荷（2）该轴承的使用寿命为106小时时，所能受的载荷（3）该轴承的平均寿命为106转时，所受的载荷（4）该轴承的基本额定寿命为106转时，所能承受的最大载荷5 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏的概率最大为。
（1）1% （2）5% （3）10% （4）50%6进行滚动轴承组合设计时，对长跨距，工作温度变化大的轴，为适应轴有较大的伸缩变形，应考虑到。
（1）将一端轴承设计成游动的（2）采用内部间隙可调的（3）轴颈与轴承内圈采用很松的配合7 同一根轴的两端一支承，虽然承受载荷不同，但常采用一对相同型号的滚动轴承，这是因为除以外的下述其余三点理由。
（1）采用同型号的轴承，采购方便（2）安装两轴承的座孔直径相同，加工方便（3）安装轴承的轴颈直径相同，加工方便（4）一次镗孔能保证两轴承中心线的同轴度，有利于轴承正常工作8 各类滚动轴承的润滑方式，通常可根据轴承的来选择。
（1）转速n （2）当量动载荷P （3）轴颈圆周速度V （4）内径与转速的乘积dn 9 代号为7212AC的滚动轴承，对它的承载情况描述最准确的是。
（1）只能承受径向载荷（2）单个轴承能承受双向轴向载荷（3）只能承受轴向载荷（4）能同时承受径向载荷和单向轴向载荷10 判别下列轴承能承受载荷的方向：6310可承受；7310可承受；30310可承受；5310可承受；N310可承受。
机械设计专升本章节练习题(含答案)——轴
第15章轴【思考题】15-1 轴的功用是什么？15-2 什么是传动轴、心轴、转轴，他们的区别是什么？15-3 分析一下自行车的前轴、中轴和后轴的受载情况，他们各属于什么轴？15-4 轴的一般设计步骤是什么？15-5 轴的常用材料有那些？15-6 为什么当轴的刚度不够时，选用合金钢来代替普碳钢效果不明显？15-7 弯扭合成强度计算时，折算系数的意义是什么？15-8 在什么情况下要作轴的刚度计算？A级能力训练题1.最常用的制造轴的材料是______。
设计承受很大载荷的轴，宜选用的材料是______。
（1）20号钢（2）45号钢（3）40Cr （4）QT400-172.为使零件在轴向定位比较可靠，零件的倒角或圆角半径r与轴肩处的圆角半径R必须满足______。
（1）R=r （2）R>r （3）R<r3.增大轴在剖面过渡处的圆角半径，其优点是______。
（1）使零件的轴向定位比较可靠（2）降低应力集中，提高轴的疲劳强度（3）使轴的加工方便4.轴上安装有紧配合的零件，应力集中将发生在轴上______。
（1）轮毂中段部位（2）沿轮毂两端部位（3）距离轮毂端部为1/2轮毂长度部位5.在轴的初步计算中，轴的直径是按______来初步确定的。
（1）弯曲强度（2）扭转强度（3）轴段的长度（4）轴段上零件的孔径6.主动齿轮1，通过中间齿轮2，带动从动齿轮3以传递功率。
则中间齿轮2的轴是______。
（1）转轴（2）心轴（3）传动轴7.对轴采用表面热处理或表面冷加工的方法，可以提高它的______。
（1）静力强度（2）疲劳强度（3）耐冲击性能（4）刚度8. 材料为45钢经调质处理的轴由计算发现处于危险共振区，解决的措施是______。
（1）采用其它钢材 （2）采用表面硬化处理 （3）改变轴的直径9. 自行车轮的轴是______；自行车当中链轮的轴是______。
（1）转轴 （2）心轴 （3）传动轴10. 汽车下部，由发动机、变速器，通过万向节联轴器带动后轮差速器的轴是______。
机械设计章节练习题(含答案)——滚动轴承
第17章滚动轴承1．基本代号：类型代号，尺寸系列、内径系列2．工况分析:套圈、滚动体的应力、循环特性r3．失效与准则: 疲劳破坏,永久变形,设计准则4．寿命计算：寿命指数,当量动载荷，当量静载荷，寿命计算5．组合设计:轴承的定位、调整、安装、配合，润滑与密封【思考题】17-1 在机械设计中,选择滚动轴承类型的原则是什么？一般优先选用什么类型的轴承？17—2 滚动轴承的代号由几部分组成?基本代号又分几项内容？基本代号中各部分代号是如何规定的？17-3 滚动轴承的应力特性和主要失效形式是什么？17—4 什么是滚动轴承的基本额定寿命?什么是滚动轴承的基本额定动载荷？17—5 当量动载荷的意义和用途是什么?如何计算？17—6 滚动轴承寿命计算一般式是什么？考虑温度系数、载荷系数、可靠性系数后的计算公式是什么？17-7 何时要进行滚动轴承的静载荷计算?17-8滚动轴承装置结构设计时应考虑哪些问题?17-9自行车前后轮采用的是何种轴承？有什么结构特点？A级能力训练题1.滚动轴承套圈及滚动体常用钢的牌号为。
(1）20Cr （2）20CrV （3）GCr15 （4）18CrMnTi2.滚动轴承代号由三组成,其中前段代号表示。
后段为补充代号,用来表示 .（1）轴承的厂牌名称 (2）对轴承制造提出的特殊要求(3）轴承游隙组别与精度等级（4)轴承精度等级与结构特点3.能很好地承受径向载荷与轴向载荷的联合作用的轴承类型是。
(1）圆锥滚子轴承（3）单列向心短圆柱滚子轴承（2）球面滚子轴承 (4）向心推力球轴承滚动轴承4.一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承，它们的寿命。
（1）相同（2）不相同 (3）90℅轴承的相同（4）最低时应该相同5.一个滚动轴承的额定动载荷，是指该型号轴承，轴承所能承受的载荷。
（1）使用寿命为106转时 (2)额定寿命为106转时（3）平均寿命为106转时（4)该轴承可靠度为95％时6.滚动轴承的额定静载是指滚动体直径万分之一时的载荷。
滚动轴承习题与参考答案
C. 推力球轴承
D. 圆柱滚子轴承
8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用 。
A. 深沟球轴承
B. 圆锥滚子轴承
C. 调心滚子轴承
D. 圆柱滚子轴承
9
不是滚动轴承预紧的目的。
A. 增大支承刚度
B. 提高旋转精度
C. 减小振动噪声
D. 降低摩擦阻力
10 滚动轴承的额定寿命是指同一批轴承中 的轴承能达到的寿命。
15 滚动轴承的类型代号由 表示。
A. 数字
B. 数字或字母
C. 字母
D. 数字加字母
二、填空题
16 滚动轴承的主要失效形式是
和
。
17 按额定动载荷计算选用的滚动轴承，在预定使用期限内，其失效概率最大为
。
18 对于回转的滚动轴承，一般常发生疲劳点蚀破坏，故轴承的尺寸主要按
计算确定。
19 对于不转、转速极低或摆动的轴承，常发生塑性变形破坏，故轴承尺寸应主要按
A. 99％
B. 90％
C. 95％
D. 50％
1
11
适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。
A. 深沟球轴承
B. 圆锥滚子轴承
C. 角接触球轴承
D. 调心轴承
12 角接触轴承承受轴向载荷的能力，随接触角α 的增大而 。
A. 增大
B. 减小
C. 不变
D. 不定
13 某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应
习题与参考答案
一、选择题
从下列各小题给出的 A、B、C、D 答案中任选一个：
1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为 的
机械设计滚动轴承习题与参考答案
一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥基础上，各支点轴承应选用
为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径 r 与轴肩处圆角半径 r1 应满足
跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用
适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。
角接触轴承承受轴向载荷的能力，随接触角 的增大而
PS:双击获取文档，ctrl+A,ctrl版本，抱歉。
1
的轴承。
B. 3 或 7 D. 6 或 NA 。 B. 调心球轴承 D. 调心滚子轴承 。 B. 前者基轴制，后者基孔制 D. 前者基孔制，后者基轴制 的关系。 B. r＞rl D. r≤rl B. 角接触球轴承 D. 圆柱滚子轴承 B. 推力球轴承 D. 调心球轴承 B. 圆锥滚子轴承 D. 圆柱滚子轴承 。 B. 圆锥滚子轴承 D. 圆柱滚子轴承
一、选择题 从下列各小题给出的 A、B、C、D 答案中任选一个： 1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为 A. 1 或 2 C. N 或 NU 2 A. 深沟球轴承 C. 圆柱滚子轴承 3 滚动轴承内圈与轴颈、外圈与座孔的配合 A. 均为基轴制 C. 均为基孔制 4 A. r=r1 C. r＜r1 5 不宜用来同时承受径向载荷和轴向载荷。 A. 圆锥滚子轴承 C. 深沟球轴承 6 只能承受轴向载荷。 A. 圆锥滚子轴承 C. 滚针轴承 7 通常应成对使用。 A. 深沟球轴承 C. 推力球轴承 8 A. 深沟球轴承 C. 调心滚子轴承 9 不是滚动轴承预紧的目的。 A. 增大支承刚度 C. 减小振动噪声 10 滚动轴承的额定寿命是指同一批轴承中 A. 99％ C. 95％ 11 A. 深沟球轴承 C. 角接触球轴承 12 A. 增大 B. 提高旋转精度 D. 降低摩擦阻力 的轴承能达到的寿命。 B. 90％ D. 50％ B. 圆锥滚子轴承 D. 调心轴承 。 B. 减小
机械设计考研练习题-滚动轴承
滚动轴承一选择题(1) 下列各类轴承中，C 能很好地承受径向载荷与轴向载荷的联合作用;而 D则具有良好的调心作用。
A. 短圆柱滚子轴承B. 推力球轴承C. 圆锥滚子轴承D. 调心滚子轴承(2) 在良好的润滑和密封条件下，滚动轴承的主要失效形式是 D 。
A. 塑性变形B. 胶合C. 磨损D. 疲劳点蚀(3) 下列四种型号的滚动轴承中，只能承受径向载荷的是 B 。
A. 6208B. N208C. 30208D. 51208(4) 代号为7212AC的滚动轴承，对它的承载情况描述最准确的是 D 。
A. 只能承受径向载荷B. 单个轴承能承受双向载荷C. 只能承受轴向载荷D. 能同时承受径向和单向轴向载荷(5) 一个滚动轴承的基本额定动载荷是指 D 。
10转时，所受的载荷A. 该轴承的使用寿命为610小时时，所能承受的载荷B. 该轴承使用寿命为610转时，所能承受的载荷C. 该轴承平均寿命为610转时，所能承受的最大载荷D. 该轴承基本额定寿命为6(6) 判别下列轴承能承受载荷的方向：6310可承受 D ;7310可承受 B ;30310可承受 B ;5310可承受C ;N310可承受 A 。
A. 径向载荷B. 径向载荷和单向轴向载荷C. 轴向载荷D. 径向载荷与双向轴向载荷(7) 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏率最大为 C 。
A. l%B. 5%C. 10%D. 50%(8) 以下各滚动轴承中，承受轴向载荷能力最大的是 A ，能允许的极限转速最高的是B。
A. 5309B. 6309/P5C. 30309D. 6309(9) 对滚动轴承进行油润滑，不能起到C的作用。
A. 降低摩擦阻力B. 加强散热、降低温升C. 密封D. 吸收振动(10) 在进行滚动轴承组合设计时，对支承跨距很长，工作温度变化很大的轴，为适应轴有较大的伸缩变形，应考虑 A 。
A. 将一端轴承设计成游动的B. 采用内部间隙可调整的轴承C. 轴颈与轴承内圈采用很松的配合(11) 同一根轴的两端支承，虽然承受载荷不等，但常采用一对相同型号的滚动轴承，这是因为除 C 以外的下述其余三点理由。
机械设计作业题(滑动轴承、滚动轴承)
1. 某不完全液体润滑径向滑动轴承，已知：轴径直径d =200mm ，轴承宽度B =200mm ，轴
颈转速n =300r/min ，轴瓦材料为ZCuSn10P1，[]15p MPa =，[]15/pv MPam s =。
试问它可以承受的最大径向载荷是多少？
2. 简述形成动压油膜的必要条件。
答：两工作表面间必须有楔形间隙
两工作表面必须连续充满润滑油或其他粘性流体
两工作表面见必须有相对滑动速度，其运动方向必须保证润滑油从大界面流进，从小界面流出
3. 说明滚动轴承代号7308AC 的含义。
08---内径代号，d=40mm ，AC---接触角α=25
外径-90，厚度46
4. 一轴由一对7211AC 的轴承支承，常温载荷平稳工作情况下，已知F r1=3300N, F r2=1000N,
F A =900N, 如下图所示。
(r 30KN C =，s r 0.68F F = ，0.68e = 当 /a r F F e >，X=0.41，Y=0.87，当/a r F F e ≤，X=1，Y=0)，温度系数t 1f =，载荷系数p 1f =，预期寿命h 5000h L '=，n=3000 r/min 。
（1）试求两轴承的当量动载荷P 。
(2)试问轴承寿命是否满足？。
滚动轴承习题及答案
滚动轴承习题及答案一、选择题1. 滚动轴承的优点是（）。
A.负荷能力大B.摩擦小C.转速高D. 寿命长答案：A、B、C、D2. 滚动轴承中最常用的滚动体是（）。
A. 球体B. 圆柱体C. 圆锥体D. 圆盘体答案：A3. 滚动轴承的基本构造包括（）。
A. 内圈B. 外圈C. 滚动体D. 保持架答案：A、B、C、D4. 滚动轴承的寿命受到哪些因素影响？（）A. 负荷大小B. 轴承材料C. 运转速度D. 使用环境条件答案：A、B、C、D5. 滚动轴承选择时，需要考虑的最重要因素是（）。
A. 轴承负荷B. 运转速度C. 寿命要求D. 声音要求答案：A二、填空题1. 滚动轴承的特点之一是（），它能够承受相对较大的径向负荷和轴向负荷。
答案：负荷能力大2. 滚动轴承中最常用的滚动体是（）。
答案：球体3. 滚动轴承的基本构造包括（）。
答案：内圈、外圈、滚动体、保持架4. 滚动轴承的寿命受到哪些因素影响？答案：负荷大小、轴承材料、运转速度、使用环境条件5. 滚动轴承选择时，需要考虑的最重要因素是（）。
答案：轴承负荷三、简答题1. 请简要说明滚动轴承的工作原理。
滚动轴承是通过滚动体（一般为球体或滚柱）在内圈和外圈之间滚动，从而实现轴与架的旋转和相对运动。
滚动轴承的优点在于能够承受较大的负荷和转速，摩擦较小，寿命较长。
2. 请列举滚动轴承的主要优点。
滚动轴承的主要优点包括：负荷能力大，能够承受较大的径向负荷和轴向负荷；摩擦小，能够降低能量损失和发热；转速高，适用于高速运转的设备；寿命长，能够保持长时间稳定运行。
3. 请列举滚动轴承的主要缺点。
滚动轴承的主要缺点包括：精密度要求高，需要保证内圈、外圈、滚动体和保持架之间的尺寸和形状精确；安装复杂，需要注意正确的安装和调整；容易受到污染和磨损，需要定期维护和清洁。
4. 滚动轴承的寿命受到哪些因素影响？滚动轴承的寿命受到多个因素的影响，包括负荷大小、轴承材料、运转速度、使用环境条件等。
邱宣怀《机械设计》(第4版)(章节题库 滚动轴承)【圣才出品】
15．滚动轴承内圈与轴的公差配合为______制，而外圈与座孔的配合采用______制。统 一采用上偏差为______，下偏差为______的分布。
【答案】基孔；基轴；零；负值
16．若滚动轴承采用脂润滑，则其装脂量一般为轴承内部空间容积的______。 【答案】1/3～2/3
17．轴承的接触角越大，承受______的能力就越大。 【答案】轴向载荷
【答案】调心
4．滚动轴承的选择主要取决于______。滚动轴承按其承受载荷的方向及公称接触角的 不同，可分为主要可承受径向载荷的______轴承和主要承受轴向载荷的______轴承。
【答案】轴承所受载荷大小、方向、性质、转速高低、调心性能要求、装拆方便及经 济性要求；径向；推力
5．承受方向固定的径向载荷的滚动轴承，其滚动体上产生的接触应力是______变应力。 固定套圈上产生的接触应力是______变应力。
【答案】高；低；高
11．滚动轴承根据受载不同，可分为推力轴承，主要承受______载荷；向心轴承，主 要承受______载荷；径向推力轴承，主要承受______。
【答案】轴向；径向；径向和轴向载荷
4 / 82
圣才电子书
十万种考研考证电子书、题库视频学习平
台
12．内径为 25mm 的轻窄系列角接触球轴承，接触角 α＝15°，公差等级为 4 级，该
5 / 82
圣才电子书
十万种考研考证电子书、题库视频学习平
台
18．轴承转动时，滚动体和滚道受______循环的变化的______应力作用。
【答案】脉动；接触
19．在滚动轴承的组合设计中，对于温度变化较大的轴，宜采用______的固定方式。 【答案】一端固定一端游动
(版)机械设计考题及答案
...2021-2021 学年第一学期?机械设计?单元测验四学号：姓名：成绩：一、选择题〔每题1分，共38分〕1、在尺寸相同的情况下，〔B〕轴承能承受的轴向载荷最大。
A、深沟球轴承B、角接触轴承C、调心轴承D、滚针轴承2、滑动轴承材料应有良好的嵌藏性是指〔C 〕。
A摩擦系数小B 顺应对中误差C容纳硬污粒以防磨粒磨损D 易于跑合3、以下各材料中，可作为滑动轴承衬使用的是〔A〕。
A ZchSnSb8-4B38SiMnMo CGCr15DHT2004、设计动压向心滑动轴承时，假设通过热平衡计算发现轴承温升过高，在以下改良设计的措施中有效的是〔〕。
A 增大轴承的宽径比B/d B减少供油量C 增大相对间隙D换用粘度较高的油5、设计动压向心滑动轴承时，假设宽径比B/d取得较大，那么〔D〕。
A 轴承端泄量大，承载能力高，温升高B轴承端泄量大，承载能力高，温升低C 轴承端泄量小，承载能力高，温升低D轴承端泄量小，承载能力高，温升高6、一流体动压滑动轴承，假设其它条件都不变，只增大转速n，其承载能力〔A〕。
A增大B减小C不变D不会增大7、向心滑动轴承的直径增大1倍，宽径比不变，载荷及转速不变，那么轴承的压强pv变为原来的〔B〕倍。
A2B1/2C1/4D48、三油楔可倾瓦向心滑动轴承与单油楔圆瓦向心轴承相比，其优点是〔B〕。
A承载能力高B运转稳定C结构简单D 耗油量小9、径向滑动轴承的直径增大1倍，宽径比不变，载荷及转速不变，那么轴承的压强pv变为原来的〔 B 〕倍。
A2B1/2C1/4D41 0、流体动压润滑轴承到达液体摩擦的许用最小油膜厚度受到〔C〕限制。
A轴瓦材料B 润滑油粘度C加工外表粗糙度D轴承孔径11、在以下各种设备中，〔D 〕只宜采用滑动轴承。
A 中小型减速器齿轮轴B电动机转子C 铁路机车车辆轴D大型水轮机主轴1 2、在正常条件下，滚动轴承的主要失效形式是〔A〕。
A、工作外表疲劳点蚀B、滚动体碎裂C、滚道磨损D、全不是1 3、以下滚动轴承中〔A〕轴承的极限转速最高。
机械设计-滚动轴承习题与参考答案
习题与参考答案一、选择题从下列各小题给出的A、B、C、D答案中任选一个：1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为的轴承。
A. 1或2B. 3或7C. N或NUD. 6或NA2 一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥基础上，各支点轴承应选用。
A. 深沟球轴承B. 调心球轴承C. 圆柱滚子轴承D. 调心滚子轴承3 滚动轴承内圈与轴颈、外圈与座孔的配合。
A. 均为基轴制B. 前者基轴制，后者基孔制C. 均为基孔制D. 前者基孔制，后者基轴制4 为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径r与轴肩处圆角半径r1应满足的关系。
A. r=r1B. r＞r lC. r＜r1D. r≤r l5 不宜用来同时承受径向载荷和轴向载荷。
A. 圆锥滚子轴承B. 角接触球轴承C. 深沟球轴承D. 圆柱滚子轴承6 只能承受轴向载荷。
A. 圆锥滚子轴承B. 推力球轴承C. 滚针轴承D. 调心球轴承7 通常应成对使用。
A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。
A. 深沟球轴承B. 圆锥滚子轴承C. 调心滚子轴承D. 圆柱滚子轴承9 不是滚动轴承预紧的目的。
A. 增大支承刚度B. 提高旋转精度C. 减小振动噪声D. 降低摩擦阻力10 滚动轴承的额定寿命是指同一批轴承中的轴承能达到的寿命。
A. 99％B. 90％C. 95％D. 50％11 适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。
A. 深沟球轴承B. 圆锥滚子轴承C. 角接触球轴承D. 调心轴承12 角接触轴承承受轴向载荷的能力，随接触角 的增大而。
A. 增大B. 减小C. 不变D. 不定13 某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应满足。
A. 内圈与心轴较紧、外圈与齿轮较松B. 内圈与心轴较松、外圈与齿轮较紧C. 内圈、外圈配合均较紧D. 内圈、外圈配合均较松14 滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示。
《机械设计》课程试题(二)含答案
《机械设计》课程试题（二）一、填空题（25分）[每空1分]1、滚动轴承轴系一端固定一端游动的固定方式常用在或情况下。
2、dn值大的滚动轴承应采用润滑，而dn值小的滚动轴承可采用润滑。
3、滑动轴承保证液体动压润滑的条件有。
４、混合摩擦（非液体摩擦）滑动轴承计算应校核、、值。
５、列举两种刚性联轴器的名称，并说明是否具有补偿轴向。
径向或角向位移的能力：，。
６、轴按所受载荷性质分类，只承受弯矩的称轴；只承受扭矩称轴；承受弯矩和扭矩称轴。
７、直齿圆锥齿轮的当量齿数Ｚｖ＝；标准模数和压力角在；受力分析和强度计算用直径。
８、带传动的主要失效形式为和。
９、带工作是截面上产生的应力有，，。
10、在齿轮传动中，大小齿轮的接触应力是等的，大小齿轮的弯曲应力是等的。
二、选择题（11分）[每空1分]一、选择题：1、滚动轴承内圈与轴配合的正确标注应为。
A .Ф30H7/k6 B. Ф30H7 C .Ф30k62、下列滚动轴承密封装置，其中是属于接触式密封，而是属于非接触式密封。
Ａ.毡圈密封Ｂ.甩油环Ｃ.密封环Ｄ.缝隙密封３、在情况下，滑动轴承润滑油的粘度不应选得较高。
Ａ.重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷４、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。
Ａ.液体摩擦Ｂ.半液体摩擦Ｃ.混合摩擦Ｄ.边界摩擦５、半圆键联接当采用双键时两键应布置。
Ａ.在周向相隔９０ºＢ.在周向相隔１２０ºＣ.在周向相隔１８０ºＤ.在轴向沿同一直线６、为了提高受轴向变载荷螺栓联接的疲劳强度，应。
Ａ.增加螺栓刚度。
Ｂ.降低螺栓刚度。
Ｃ.降低被联接件刚度。
７、弹簧Ａ的刚度为Ｋ１，弹簧Ｂ的刚度为Ｋ２，两弹簧并联的刚度为。
Ａ. Ｋ１Ｂ. Ｋ２Ｃ. Ｋ１＋Ｋ２Ｄ. Ｋ１Ｋ２／（Ｋ１＋Ｋ２）８、强度等级为６.8级的螺栓材料σｓ＝ＭＰａ。
Ａ. ６００Ｂ. ８００Ｃ. ６８０Ｄ. ４８０９、链轮中心距已定，合理确定链传动的链长时，应取。
杨可桢《机械设计基础》课后习题及详解(滚动轴承)【圣才出品】
第16章滚动轴承16-1 说明下列型号轴承的类型、尺寸系列、结构特点、公差等级及其适用场合。
6005，N209／P6，7207C，30209／P5。
解：由手册查得6005深沟球轴承，窄宽度，特轻系列，内径尺寸25 mm，公差等级为0级。
主要承受径向载荷，也可承受一定的轴向载荷；可用于高速传动。
N209/P6圆柱滚子轴承，窄宽度，轻系列，内径尺寸45 mm，公差等级为6级。
只能承受径向载荷，适用于支承刚度大而轴承孔又能保证严格对中的场合，其径向尺寸轻紧凑。
α=︒,钢板冲7207C角接触球轴承，窄宽度，轻系列，内径尺寸35 mm，接触角15压保持架，公差等级为0级。
既可承受径向载荷，又可承受轴向载荷，适用于高速无冲击, 一般成对使用，对称布置。
30209/P5圆锥滚子轴承，窄宽度，轻系列，内径尺寸45 mm，公差等级为5级。
能同时承受径向载荷和轴向载荷。
适用于刚性大和轴承孔能严格对中之处，成对使用，对称布置。
16-2 一深沟球轴承6304承受的径向力Fr＝4 kN，载荷平稳，转速n＝960 r／min，室温下工作，试求该轴承的基本额定寿命，并说明能达到或超过此寿命的概率。
若载荷改为Fr＝2 kN，轴承的基本额定寿命是多少？解：滚动轴承的基本额定寿命计算公式：其中，对于深沟球轴承6304，查手册得其径向基本额定动载荷为15900C N =，查表16-8得温度系数，查表16-9得载荷系数，对于球轴承。
（1）当量动载荷时，得：根据基本额定寿命的定义可知，在此载荷上，能达到或者超过此寿命的概率为90%。
（2）当量动载荷时，得：。
16-3 根据工作条件，某机械传动装置中轴的两端各采用一个深沟球轴承支承，轴颈d ＝35 mm ，转速n ＝2000 r ／min ，每个轴承承受径向载荷Fr ＝2000 N ，常温下工作，载荷平稳，预期寿命Lh ＝8000 h ，试选择轴承。
解：查教材表16-8得温度系数，查教材表16-9得载荷系数，对于球轴承。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第17章滚动轴承
【思考题】
17-1 在机械设计中，选择滚动轴承类型的原则是什么？一般优先选用什么类型的轴承？
17-2 滚动轴承的代号由几部分组成？基本代号又分几项内容？基本代号中各部分代号是如何规定的？
17-3 滚动轴承的应力特性和主要失效形式是什么？
17-4 什么是滚动轴承的基本额定寿命？什么是滚动轴承的基本额定动载荷？
17-5 当量动载荷的意义和用途是什么？如何计算？
17-6 滚动轴承寿命计算一般式是什么？考虑温度系数、载荷系数、可靠性系数后的计算公式是什么？
17-7 何时要进行滚动轴承的静载荷计算？
17-8滚动轴承装置结构设计时应考虑哪些问题？
17-9自行车前后轮采用的是何种轴承？有什么结构特点？
A级能力训练题
1.滚动轴承套圈及滚动体常用钢的牌号为。
（1）20Cr （2）20CrV （3）GCr15 （4）18CrMnTi
2.滚动轴承代号由三组成，其中前段代号表示。
后段为补充代号，用来表示。
（1）轴承的厂牌名称（2）对轴承制造提出的特殊要求
（3）轴承游隙组别与精度等级（4）轴承精度等级与结构特点
3.能很好地承受径向载荷与轴向载荷的联合作用的轴承类型是。
（1）圆锥滚子轴承（3）单列向心短圆柱滚子轴承
（2）球面滚子轴承（4）向心推力球轴承滚动轴承
4.一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承，它们的寿命。
（1）相同（2）不相同（3）90℅轴承的相同（4）最低时应该相同5.一个滚动轴承的额定动载荷，是指该型号轴承，轴承所能承受的载荷。
（1）使用寿命为106转时（2）额定寿命为106转时
（3）平均寿命为106转时（4）该轴承可靠度为95%时
6.滚动轴承的额定静载是指滚动体直径万分之一时的载荷。
（1）使滚道表面塑性变形等于
（2）使90%的轴承滚道与滚动体变形量小于
（3）使滚道与受力最大滚动体塑性变形量之和等于
7.下列滚动轴承中，具有良好调心作用的是。
（1）球面滚子轴承（2）圆锥滚子轴承（3）深沟球轴承
8.球轴承和滚子轴承的支承刚性相比较，。
（1）滚子轴承较高（2）两类轴承基本相同
（3）球轴承较高（4）小尺寸时滚子轴承较高；大尺寸时球轴承较高
9.向心推力滚动轴承承受轴向载荷的能力，随接触角α的增大而。
（1）减小（2）增大（3）不变（4）增大或减小随轴承型号而定
10.代号为7312C的滚动轴承，对它的承载情况描述最准确的是。
（1）只能承受轴向负荷（2）单个轴承能承受双向轴向负荷
（3）只能承受径向负荷（4）能同时承受径向负荷和单向的轴向负荷11.滚动轴承轴向预紧的目的是。
（1）提高轴承的旋转精度（2）提高轴承的承载能力
（3）降低轴承的运转噪音（4）防止轴在冲击振动下发生窜动
12.的滚动轴承损坏主要由于疲劳点蚀，这时应首先按寿命选择滚动轴承。
（1）转速n>1r/min （2）转速n>5r/min （3）转速n>10r/min
13.各种类型滚动轴承采用的润滑方式，通常可根据轴承的来选择。
（1）转速n （2）当量载荷（3）轴颈圆周速度v （4）内径与转速的乘积dn 14.对滚动轴承进行润滑，不能起到作用。
对滚动轴承进行密封，不能起到作用。
（1）密封（2）防锈（3）减轻运转噪音（4）阻止箱内润滑油流进轴承。
