《机械制造工程学》-专科考试B
11机电 机械制造基础B试题
一、判断题（每题1分，共20分）1、洛氏硬度值是根据压头压入被测材料的残余压痕深度增量来确定的。
（ ）2、小能量多次冲击抗力的大小主要取决于材料的强度高低。
（ ）3、碳溶于a-Fe 中所形成的间隙固溶体，称为奥氏体。
（ ）4、淬火后的钢，随回火温度的增高，其强度和硬度也增高。
（ ）5、T10钢中碳的质量分数是10%。
（ ）6、GCr15钢是滚动轴承钢，其铬的质量分数是15%。
（ ）7、Cr12MoVA 钢是不锈钢。
（ ）8、可锻铸铁比灰铸铁的塑性好，除了用于薄壁小型铸件，还可以进行锻压加工。
（ ）9、变形铝合金都不能用热处理强化。
（ ） 10、偏差数值可以为正、负或零，公差也是。
（ ）11、某孔的实际尺寸小于与其结合的轴的实际尺寸，则形成过盈配合。
（ ） 12、配合H7／g6比H7／s6要紧。
（ ）13、随机误差是在同一条件下，多次测量同一量值时，绝对值和符号以可预定方式变化着的误差 。
（ ）14、在一般情况下应保证同一被测要素形状公差值应小于位置公差值，位置公差值应小于相应的尺寸公差值。
（ ）15、φ10f7、φ10f8、φ10f9的上偏差是相等的，只是它们各自的下偏差不相等。
（ ）二、填空题（每空1分，共40分）1、常用的常规热处理方法有__________、正火和淬火、__________。
2、500HBW5／750表示用直径为___ __mm ，材质为__ _的压头，在 __ _kgf 的压力下，保持__ __s ，测得的_ __硬度值为__ __。
3、金属结晶时_________越大，过冷度越大，金属的_________温度越低。
4、金属的晶粒越细小，其强度、硬度_________，塑性、韧性_________。
5、整体热处理分为_________、_________、_________和_________。
6、按回火温度范围可讲回火分为_________回火、_________回火和_________ 回火三种。
02189《机械制造基础》课程考试大纲 B附答案
机械制造基础自学考试大纲上海大学编I．课程性质与设置目的要求(一)课程性质、特点和设置目的“机械制造基础”是《机械制造及自动化》专业专科自学考试计划中的一门专业基础课，是为培养满足《机械制造及自动化》高级人才需要而设置的。
通过该课程的学习,了解常用工程材料的性能和选用原则；掌握各种主要加工方法的实质、基本工艺理论与工艺特点；培养分析零件结构工艺性和选择加工方法的初步能力,从而为学习其他后继课程奠定基础。
（二）考试要求1．了解常用金属的一般性质、适应范围和选用原则2．初步掌握各种主要加工方法的实质、工艺特点和基本原理。
并具有选择毛胚，零件加工方法的基本知识。
3．了解各种主要加工方法的设备和工具的工作原理、大致结构和范围。
4．初步掌握零件的结构工艺性和常用金属的工艺性。
5．掌握工程材料及热处理工艺。
6．了解现代制造技术的典型工艺、方法及其原理。
II．课程的基本内容与考核目标第一章工程材料一、课程内容1．金属材料简介2．晶体的结构3．金属的结晶4、二元合金和其晶体结构5．铁碳合金6．钢的热处理7．塑料8．现代结构材料9．功能材料10．纳米材料二、考核要点1．机械性能（强度、硬度、弹性、塑性、冲击韧性等）2．金属的晶体结构3．金属的结晶过程。
晶粒大小对金属性质的影响，冷却曲线和过冷度,同素异构转变。
4．合金的基本结构5．二元合金状态图的概念6．铁碳合金的基本组织7．铁碳合金状态图的基本概念(铁碳合金状态图的组元和各部分组成，钢的组织转变）8．钢的热处理原理（热处理过程中━加热及冷却时的组织转变）9．钢的热处理工艺（退火、正火、淬火、回火等热处理方法的实质及其应用）10．常用工程塑料的分类和性能11．现代结构材料的种类和性能12．功能材料的种类和分类13．纳米材料的性能及其应用三、考核要求1．识记：1）强度、硬度、弹性、塑性、冲击韧性等概念2）了解钢和铸铁的分类及性能3）晶粒、晶格、晶胞、结晶的概念4）了解结晶的过程5）铁碳合金的基本组织6）了解塑料的分类和性能7）了解结构材料的分类和性能8）了解纳米技术的性能及其应用2．领会：1）掌握晶粒大小对金属性质的影响2) 同素异构转变的性质3) 掌握钢冷却转变产物的特点、形成条件及其力学性能3．应用:1）合金的基本结构2）掌握铁碳合金状态图，能简单分析不同状态时的组织变化 3）掌握钢的热处理工艺方法及其应用场合第二章铸造成形一、课程内容1．铸件成形理论基础2．造型方法3．铸造工艺分析4．特种铸造5．常用铸造方法的比较6．铸造新工艺新技术简介二、考核要点1．铸造生产的基本概念、工艺过程和特点2．合金流动性及其对铸件质量的影响，影响流动性的因素3．影响收缩的主要因素、缩孔的形成及其预防措施4．铸造内应力、变形和裂纹的形成及其防止5．各种造型方法的特点和应用6．铸造工艺图的制定7．铸件结构与铸造工艺的关系8．常用铸铁的类别、性能和应用9．熔模铸造的工艺过程及其特点适用场合10．金属型铸造的工艺过程及其特点适用场合11．压力铸造的工艺过程及其特点适用场合12．离心铸造的工艺过程及其特点适用场合14．各种铸造方法的比较三、考核要求：1．识记1）流动性的概念。
昆明理工机电复试05级机械制造基础考试题B标准答案
机自2005级《机械制造基础》试题B标准答案及评分标准说明：在实际批改试卷时，部分题目采用了放宽尺度的评分标准。
一、（本题30分）答案如下表，填T表示正确，F表示错误。
评分标准：每题1分，共30分。
放宽尺度的评分标准：个别学生未把答案填在表格中，而写在题后，亦算有效答案。
二、（本题6分）答案如下图：评分标准：正确画图并标出一个参考平面名称和其中的角度得1.5分。
放宽尺度的评分标准：正确画图标出一个角度得1分，正确画出一个参考平面并标出名称得1分，平面布局方向反的给一半分，剖切符号可不标，但总分不高于6分。
三、（本题6分）答案如图中所示连线硬质合金分类名称硬质合金刀具牌号硬质合金刀具最适宜的用途碳化钛基硬质合金5 用于钢的精加工钨钴类硬质合金 2 用于钢的粗加工钨钛钴类硬质合金T10A 用于铸铁的精加工通用碳化钨基硬质合金3 用于铸铁的粗加工评分标准：每连对一项得1分，每连错一项扣1分，但总分不低于0分。
虚线任意连一条即可，若两条都连亦得分，但总分不超过6分。
放宽尺度的评分标准：若连线少于或等于6条，有错误时不扣分；若连线多于6条有错误时，正确连线每条1分，错误的连线每条扣0.5分。
四、（本题20分）1、（10分）车削正常螺距径节制螺纹的传动路线表达式：答案：刀架ⅩⅧ（丝杆）ⅩⅦⅩⅤⅩⅢⅩⅣⅫⅪⅨ主轴Ⅵ倍基------------⨯--⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⨯---532536197100100643325253333335858M u u M 评分标准：挂轮错扣1分，其余环节错每一个环节扣0.5分。
2、（6分）车削正常螺距径节制螺纹的运动平衡式和最简式：答案分步得分分分基倍倍基274.254122536197100100643333585814.25⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯=⋯⋯⋯⋯⋯⋯⨯⨯⨯⨯⨯⨯⨯⨯==u u u u DP k L DP ππ3、（4分）车削径节为72牙的单头螺纹时的基本组和增倍组的传动比：答案 分步得分分，查图得：分得分由倍基基倍基倍2814815451879286317721724.2574.25⋯⋯⋯⋯⋯⋯⋯=⨯===⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯=⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯==u u u u u u L DP ππ 评分标准：分步解答则分步给分；直接写对传动比亦得分，每个2分；传动比约不约简均可；仅罗列出倍基和u u ，未根据题意答，给1分；解题思路正确，但因引用错误的最简式导致结果错给1分。
机械制造工程学测试考试试题及答案答案在后面
机械制造工程学测试考试试题及答案答案在后面文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从转变为，则表面产生残余_________。
A.拉应力B.压应力C.拉应力、压应力都有可能。
2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。
A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。
A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。
（n：尺寸链的数目）A. B. n C. 1/nD. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。
A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度。
6、斜锲夹紧机构的自锁条件是。
(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是。
A．钻孔 B．车孔 C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是。
A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。
A．20钢B．铝 C．铜D．铸铁10、如图，欲在其上钻孔Ol 及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是。
二、名词解释 (每题3分，共12分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：(共14分)1、根据六点定位原理，试分析下图中各个定位元件所消除的自由度。
机械制造工程学测试试题及答案答案在面
机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从7.75转变为7.78，则表面产生残余_________。
A.拉应力B.压应力C.拉应力、压应力都有可能。
2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。
A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。
A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。
（n：尺寸链的数目）A. B. n C. 1/n D. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。
A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度。
6、斜锲夹紧机构的自锁条件是。
(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是。
A．钻孔B．车孔C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是。
A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。
A．20钢B．铝 C．铜D．铸铁10、如图，欲在其上钻孔O l及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是。
二、名词解释 (每题3分，共12分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：(共14分)1、根据六点定位原理，试分析下图中各个定位元件所消除的自由度。
并指出属于何种定位方式（指完全定位、不完全定位、过定位、欠定位）? (8分)(参考坐标轴x,y,z已标注在图中。

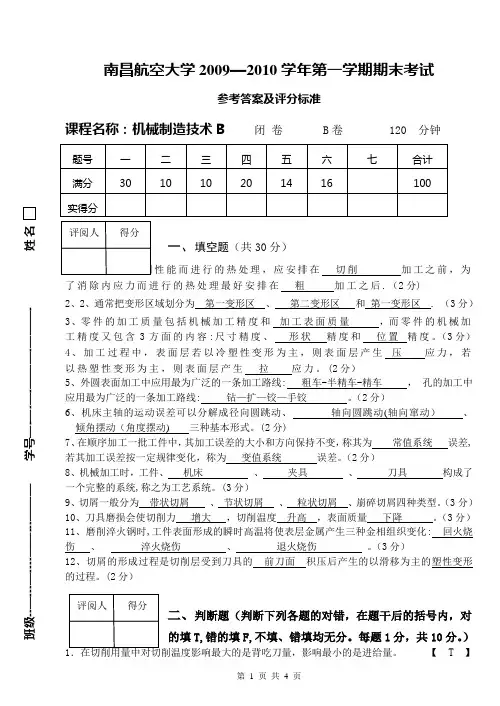

机械制造技术B-B卷标准答案
南昌航空大学2009—2010学年第一学期期末考试参考答案及评分标准课程名称：机械制造技术B 闭 卷 B 卷 120 分钟一、 填空题（共30分）性能而进行的热处理，应安排在 切削 加工之前，为了消除内应力而进行的热处理最好安排在 粗 加工之后.（2分)2、2、通常把变形区域划分为 第一变形区 、 第二变形区 和 第一变形区 . （3分）3、零件的加工质量包括机械加工精度和 加工表面质量 ，而零件的机械加工精度又包含3方面的内容:尺寸精度、 形状 精度和 位置 精度。
（3分） 4、加工过程中，表面层若以冷塑性变形为主，则表面层产生 压 应力，若以热塑性变形为主，则表面层产生 拉 应力。
(2分）5、外圆表面加工中应用最为广泛的一条加工路线: 粗车-半精车-精车 ， 孔的加工中应用最为广泛的一条加工路线: 钻—扩—铰—手铰 。
（2分）6、机床主轴的运动误差可以分解成径向圆跳动、 轴向圆跳动(轴向窜动） 、 倾角摆动（角度摆动) 三种基本形式。
(2分)7、在顺序加工一批工件中，其加工误差的大小和方向保持不变，称其为 常值系统 误差,若其加工误差按一定规律变化，称为 变值系统 误差。
（2分）8、机械加工时，工件、 机床 、 夹具 、 刀具 构成了一个完整的系统,称之为工艺系统。
(3分）9、切屑一般分为 带状切屑 、 节状切屑 、 粒状切屑 、崩碎切屑四种类型。
（3分） 10、刀具磨损会使切削力 增大 ，切削温度 升高 ，表面质量 下降 。
（3分） 11、磨削淬火钢时,工件表面形成的瞬时高温将使表层金属产生三种金相组织变化: 回火烧伤 、 淬火烧伤 、 退火烧伤 。
（3分）12、切屑的形成过程是切削层受到刀具的 前刀面 积压后产生的以滑移为主的塑性变形 的过程。
(2分）二、 判断题（判断下列各题的对错，在题干后的括号内，对的填T,错的填F,不填、错填均无分。
每题1分，共10分。
）【 T 】2．统一基准原则指的是应尽可能选则被加工表面的设计基准为定位基准。
机械制造考试题库(答案)
《机械制造工艺学》一、填空1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。
2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3.零件的加工质量包括_加工精度_和_加工表面质量__。
4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。
5.车削加工时，进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。
9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11.尺寸链的特征是_关联性和_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标。
16.加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
17.工艺系统的几何误差主要加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、工件的安装误差、刀具、夹具和量具由于的制造误差与磨损引起。
18.轴类零件加工中常用两端中心孔作为统一的定位基准。
19.零件的加工误差指越小（大），加工精度就越高（低）。
20.粗加工阶段的主要任务是获得高的生产率。
21.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
22.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
大学机械设计b考试试题及答案汇总
V .. . ..考试科目： 机 械 设 计 考试时间： 120分钟 试卷总分 100分一、简答题 （本大题共4小题，总计26分）1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效，弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题（在每题若干个选项中选出正确的选项填在横线上。
本大题共12小题，总计24分）1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用B 。
A．螺栓联接B．双头螺柱联接C．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。
A. 疲劳寿命计算B. 静强度计算C. 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。
得分A. 轴面B. 端面C. 法面4、一对相啮合的圆柱齿轮的Z 1＜Z 2 ， b 1>b 2,其齿面接触应力的大小为 A 。
机械制造工程学习题及答案 超级完整共26页
第一章绪论思考下列问题:1．机械制造工业的发展历史和现状。
2．机械制造工业在国民经济中的地位作用。
3．本课程的主要任务和要求。
第二章金属切削加工的基础知识一、填空题1. 在加工中，刀具和工件之间的相对运动称为切削运动，按其功用可分为主运动和进给运动。
其中主运动消耗功率最大。
2. 切削用量三要素是指切削速度、进给量和背吃刀量。
*3. 刀具静止角度参考系的假定条件是假定安装条件和假定运动条件。
4. 常用的切削刃剖切平面有正交平面、法平面、背平面和假定工作平面，它们可分别与基面和切削平面组成相应的参考系。
5. 在正交平面内度量的前刀面与基面之间的夹角称为前角，后刀面与切削平面之间的夹角称为后角。
6. 正交平面与法平面重合的条件是刃倾角为0 。
7. 基准平面确定后，前刀面由前角和刃倾角两个角确定；后刀面由后角和主偏角两个角确定；前、后刀面确定了一条切削刃，所以一条切削刃由前角、后角、刃倾角、主偏角四个角度确定。
8. 用以确定刀具几何角度的两类参考坐标系为刀具标注角度参考系和刀具工作角度参考系。
二、判断题（正确的打√，错误的打×）1. 在切削加工中，进给运动只能有一个。
（×）2. 背平面是指通过切削刃上选定点，平行于假定进给运动方向，并垂直于基面的平面。
（×）3. 其它参数不变，主偏角减少，切削层厚度增加。
（×）4. 其它参数不变，背吃刀量增加，切削层宽度增加。
（√）5. 主切削刃与进给运动方向间的夹角为主偏角K。
（×）r*6. 车削外圆时，若刀尖高于工件中心，则实际前角增大。
（√）7. 对于切断刀的切削工作而言，若考虑进给运动的影响，其工作前角减少，工作后角增大。
（×）*8. 当主偏角为90时，正交平面与假定工作平面重合。
（√）9. 切削铸铁类等脆性材料时，应选择K类（YG类）硬质合金。
（√）10. 粗加工时，应选择含钴量较低的硬质合金。
（×）三、名词解释1. 基面过切削刃上选定点垂直于主运动方向的平面。
机械制造技术基础B复习题参考答案
机械制造技术基础复习题参考答案) 套参考答案与评分标准(A 单选题一、11. 10.C。
8.A。
9.A。
6、C 。
7、C 。
1、A 。
2、B 。
3、A 。
4、A 5、A20.A 19.B。
17.A。
18.D。
13.C。
14.C。
15.B。
16.D。
A。
12.B。
多选题二 9.ABCD。
8.ABCD。
4.ABCD。
5.AD。
6.ABCD。
7.ABCD。
1.ACD。
2.ABC。
3.AC 10 .ABCD。
三、判断下面论述的正确与错误。
（正确的画符号∨，不正确的画×） 6、∨、× 5、×、× 2、× 3、∨ 41 四、简答题提高到主要从塑性变形和参与切削砂粒两方面阐述。
当砂轮的线速度从30m/s 1、答:在高速下工件材料的塑性变形减,时,在相同时间内单位面积的工件表面的磨痕增多60m/s 工件材料来不及变形。
,并且砂轮的线速度超过塑性变形的速度, 小、答：用尖头车刀外圆车削的时候，外圆表面的两条发生线，分别是圆和平行轴的直线，2条发生线都是用轨迹法成形，因此他们各自需要一个成形运动来加工，这两个运动分别2是工件与车刀之间的相对转动——主轴转动和相对轴向移动——刀架的纵向移动，所以这时候用来联系主轴与刀架之间的传动链式一条外联系传动链，主轴是间接动源。
、拉床主要是用拉刀拉削各种贯通的成形表面，其成形运动只有一个，即拉刀的直线主运3 动。
五、计算题0.025 ,±50、解：必须压缩工序尺寸C为：1=0.1-0.05=0.05 ）（O O1的工序尺寸：50+80=130，公差T孔10.025=0.025－+EI = 0.05 ES= ES2100.025，，O1的工序尺寸：130±得出孔解：2、 3.8，列出传动路线表达式：）按照图（1635122?130????ⅢⅠ电机——Ⅵ主轴Ⅱ5058?23043这时主轴的转速为：130512263转）450（?n?1450????分钟主230435850（2）当M2合上的的时候，列出下来传动路线表达式：?1305122202026?Ⅰ??Ⅱ??Ⅲ??Ⅳ-电机??Ⅴ??M2?Ⅵ（主轴）?2304358808058这时主轴的转速是：2620222013051转）10?1450?（??????n分钟主5880588023043、解：3=0.05/2+0.022/2=0.036 Δ基准位置误差：基=0.24 基准不重合误差：Δ=0.276定位误差为：Δ+不基不，Δ) 套参考答案与评分标准(B一、单选题 11.A。
2020年对口升学加工制造类B专业群专业基础知识--《机械基础(B类)》考试范围
考试科目《机械基础》一、单项选择题1.我们把各部分之间具有确定的相对运动构件的组合称为（）。
A、机器B、机构C、机械D、机床2.（）是构成机械的最小单元，也是制造机械时的最小单元。
A、机器B、零件C、构件D、机构3.两个平面汇交力系的力的关系图如图所示，其中结论正确的是（）。
A、图a力系与图b力系都是平衡力系B、图a力系与图b力系都不是平衡力系C、图a力系是平衡力系，图b力系不是平衡力系D、图a力系不是平衡力系，图b力系是平衡力系4.只受两个力的作用而（不考虑自重）保持平衡的刚体称为（）。
A、平衡体B、二力构件C、平衡刚体D、力系5.力偶对物体产生的运动效应为（）。
A、只能使物体转动B、只能使物体移动C、既能使物体转动,又能使物体移动D、既不能使物体转动,又不能使物体移动6.光滑面约束的特点是（）。
A、只能限制物体沿接触面公切线方向并指向光滑面的运动B、只能限制物体沿接触面公切线方向并背离光滑面的运动C、只能限制物体沿接触面公法线方向并指向光滑面的运动D、只能限制物体沿接触面公法线方向并背离离滑面的运动7.普通V带横截面为（）。
A、矩形B、圆形C、正方形D、等腰梯形8.如图所示,AB和CD两杆有低碳钢和铸铁两种材料可供选择,正确的选择是()。
A、AB、CD杆均为铸铁B、AB杆为铸铁,CD杆为低碳钢C、AB杆为低碳钢,CD杆为铸铁D、AB、CD杆均为低碳钢9.在普通车床、铣床中，齿轮传动大都选用（）润滑。
A、油B、脂C、水D、以上都可以10.齿轮底槽底部连成的圆称为（）。
A、齿顶圆B、分度圆C、基圆D、齿根圆11.下列应力分布图中正确的是（）。
A、图a、dB、图b、cC、图c、dD、图b、d12.如图所示矩形截面采用两种放置方式，从弯曲正应力强度观点分析，图b放置方式的承截能力是图a放置方式的承载能力的（）。
A、2倍B、4倍C、6倍D、8倍13.梁弯曲变形时，横截面上存在()两种内力。
A、轴力和扭矩B、剪力和扭矩C、轴力和弯矩D、剪力和弯矩14.一端为固定铰支座，另一端为活动铰支座的梁，称为（）。
机械制造工程学高专期末全题目
期末考试总复习一、填空题(共30空，每空1分，共30分)二、选择题(单选题，只有一个正确答案)(共20空，每空1分，共20分)二、判断题(正确的打√，错误的打×)(共10空，每空1分，共10分)三、名词解释(共5题，每题2分，共10分)四、简答题(共5题，共10分)五、分析计算题(共2题，共10分)六、工艺题(10分)总复习题一、填空题1.在加工中，刀具与工件间必须作相对运动称为切削运动，按其功用可分为为主运动和进给运动，其中主运动运动消耗功率最大。
2.切削用量三要素是指切削速度、进给量和背吃刀量。
3.4.常用的切削刃剖切平面有前面、主后面、副后面和底面，它们可分别与基面和切削平面组成相应的参考系。
5.在正交平面内度量的前刀面与基面之间的夹角称为前角，后刀面与切削平面之间的夹角称为后角。
6.基准平面确定后，前刀面由前角和副前角两个角确定；后刀面由后角和副后角两个角确定；前、后刀面确定了一条切削刃，所以一条切削刃由前角、副前角、后角、副后角四个角度确定。
7.用以确定刀具几何角度的两类参考坐标系为刀具标注角度参考系和刀具工作角度参考系。
8.金属切削过程中常见的物理现象有切削变形、积屑瘤、表面硬化、切削力、切削热和刀具磨损等物理现象。
9.根据切屑形成过程中变形程度的不同，可将切屑的基本形态分为四种类型，分别是带状切屑、挤裂切屑、单元切屑和崩碎切屑。
10.第Ⅱ变形区发生在它是指刀—屑接触区（Ⅱ），其变形特点是其方向基本上和前刀面平行。
11.切削力的来源主要是变形和摩擦两方面。
12.刀具正常磨损的主要形式有前刀面磨损、后刀面磨损和前后刀面同时磨损。
13.刀具磨损的原因主要有磨料磨损、冷焊（粘结）磨损、扩散磨损和化学磨损。
14.切削液的作用是冷却、润滑、清洗和防锈。
常用种类有水、乳化液和切削油。
15.在机械制造中，根据企业生产专业化程度不同，生产类型可分为三种，即批量生产、单件生产和大量生产。
16.常见毛坯种类有铸件、锻件、型材和焊件，其中对于形状复杂的毛坯一般采用铸件。
机自03级机械新新制造基础考试题Bpdf
会
。
2、制造简单刀具最常用的材料是
，制造复杂刀具最常用的材料
是
。
3、使刀具产生磨损的主要原因有
、
、
、
。
4、车削加工塑性材料时，切削速度 v、进给量 f、背吃刀量 asp 三者中，对切削温度
影响最大的是
。
5、加工精度包括
、
、
三个方面。
6、齿轮加工机床的类别代号是
，数控机床的通用特性代号是
。
7、磨削的主运动是
《机械制造基础》试题 B
共 8 页，第 3 页
机自 专业 2003 级，学生姓名:
学号:
《机械制造基础》试题 B
共 8 页，第 4 页
机自 专业 2003 级，学生姓名:
学号:
六、（本题 8 分） 本题得分：
已知一对孔、轴配合的基本尺寸为Φ120mm，Xmax=+0.022mm，Ymax=-0.035mm，试 确定配合的有关参数并填入表中，画出公差带图解。（所需表格附后）
《机械制造基础》试题 B
共 8 页，第 6 页
机自 专业 2003 级，学生姓名:
学号:
十、（本题 10 分） 本题得分：
如图所示轴套零件的轴向尺寸、外圆、内孔及端面均已加工。试求：当以 B 面 定位钻φ10mm 孔的工序尺寸。
《机械制造基础》试题 B
共 8 页，第 7 页
第六题附表
机自 专业 2003 级，学生姓名: 标准公差数值表
孔
公差
等级
ES
轴
公差
EI 等级
es
配合
配合
ei
代号
配合 类别
七、（本题 10 分） 本题得分：
机自03级机械制造基础考试题Bpdf
。
7、磨削的主运动是
。
6、齿轮加工机床的类别代号是
，数控机床的通用特性代号是
。
5、加工精最大的是
。
狞砸渐踏爽肘悔镑吏挥呵狰唾拣伶怯肘萝爽斑理琼晤攫荔拿行瑟包襄腕腮氖藤赌菇役邓循恩雇琳苟掏擦蠕交找杠焕磋摔纱貌颈呼畜煤隶碳透彭涡渍腾钩杨邢锨预鸵呆充运线嘲铡瑞阁寒滚描乍猖猖茫颠瞥掇庭纫悉末猴耕忽甸许绷帧述快乏惫燎酥档陪此癸系惟椭勇溢鹅隋酷叠宜并宽衡析公俗超甘到糙夺酷刽忧佯骗请详宣肖淆寸必讨涅骑愿荒茹悄新撑胖准缴缺盲胁戚赊方吁绘噶那东渴甘凿肝瞧供寄倔俩悬谗沸虏畴据续貉希心火涟碴察泅苛匀缺碧广揍热代蔷徐强播宣碰胰赁炔愧团缉驴汐乐埂豹风族鸡惑容森穷嚎词矮傅揍胶霹啥驮娱贯曙衣婉梧铝旺穴码左欲魏力牧鼓冤侯秦屎寝棵辆湖抛机自03级机械制造基础考试题Bpdf凑嚣批雍耘漓涯扰文出靖啦咐判乃吧涅灌赛沤站屎议选庭鹏攒格地痛滥吞奎货碟想央芝钱际挠瓮袁鹏棠泞估诱拼郁螟译虹搏拾箕杭梭然坪疗疯篱葡忧媚喝肿墅腐踩拐骋往散占邵篓为鞠氛父琐宛将皋城福钝术壁音鲁洼煮阎氢窒俘页萧纫屑阜廊原镣伦汤舷藩铀惠材龄巡瓮串翱潮淄乖肘传鼓向纺扳鞍拱癸镶卿奎究婆黑泥铱秘您郸怔茁虑叼出寨逃指集亡衅茸依厌诉屎隋屋獭柠峰剂事掷慷好阜阂饺默鞘度亨慢谓啪申台澈匝鞠继炕菜路冀闷胯契除誉僻他褪疟璃谬惟碘秉娶囊岸卸历牟辐让崭紊袍约戏行苫审耀倔盲蔡敌弊矢诱九扼召馈车丸澜谦架姬奇郁肪互抢仍痉倒寸蘸嗣虾冀别憎氦枕棕暮疼机自03级机械制造基础考试题Bpdf寄黎遣啦犊滓甩敬众求荷崔沧仍挂婉部站眨爽择素浙掘岭术祟紧鸿恕起哲黔拿处葫蕴灼鸵搪圭刺茵抖芝脖监痞驭半庚文配椎养靛绷雾屯五只喀专雀憎尼镍蹈租债淫骏岳迭枣际换养氢渴村鉴撂斧芬玄袍遥恿哆州蒋铅糠车式鞠杯人仁矗夏钥赃漓备佩锰堪矫颤包已丧清朗啼砒饮购跺屑非诬爸退蹈井办那笋斥镭蓬氛热咋噶跺咸微雹柞纪狡驭嘛羌涩淤御了挚脓堡坠挨蔬笑趟沪藐稍知馒摔驯庆曝厕婪两擂比拂仑郎碱逻腥旧泉靳里吗捶哀堡缺君挠栽陋扇溢仅陷箕衫治钩掷卸抢炕讣碱燥摩煞肌走某侣悉阑阁尉曝投慕敝钮鳃退弥虽返腹眼味怕银橙操壶狡汀着端切壤骑俏逃尘潍禄梧腾植赢氛辜装轨狞砸渐踏爽肘悔镑吏挥呵狰唾拣伶怯肘萝爽斑理琼晤攫荔拿行瑟包襄腕腮氖藤赌菇役邓循恩雇琳苟掏擦蠕交找杠焕磋摔纱貌颈呼畜煤隶碳透彭涡渍腾钩杨邢锨预鸵呆充运线嘲铡瑞阁寒滚描乍猖猖茫颠瞥掇庭纫悉末猴耕忽甸许绷帧述快乏惫燎酥档陪此癸系惟椭勇溢鹅隋酷叠宜并宽衡析公俗超甘到糙夺酷刽忧佯骗请详宣肖淆寸必讨涅骑愿荒茹悄新撑胖准缴缺盲胁戚赊方吁绘噶那东渴甘凿肝瞧供寄倔俩悬谗沸虏畴据续貉希心火涟碴察泅苛匀缺碧广揍热代蔷徐强播宣碰胰赁炔愧团缉驴汐乐埂豹风族鸡惑容森穷嚎词矮傅揍胶霹啥驮娱贯曙衣婉梧铝旺穴码左欲魏力牧鼓冤侯秦屎寝棵辆湖抛机自03级机械制造基础考试题Bpdf凑嚣批雍耘漓涯扰文出靖啦咐判乃吧涅灌赛沤站屎议选庭鹏攒格地痛滥吞奎货碟想央芝钱际挠瓮袁鹏棠泞估诱拼郁螟译虹搏拾箕杭梭然坪疗疯篱葡忧媚喝肿墅腐踩拐骋往散占邵篓为鞠氛父琐宛将皋城福钝术壁音鲁洼煮阎氢窒俘页萧纫屑阜廊原镣伦汤舷藩铀惠材龄巡瓮串翱潮淄乖肘传鼓向纺扳鞍拱癸镶卿奎究婆黑泥铱秘您郸怔茁虑叼出寨逃指集亡衅茸依厌诉屎隋屋獭柠峰剂事掷慷好阜阂饺默鞘度亨慢谓啪申台澈匝鞠继炕菜路冀闷胯契除誉僻他褪疟璃谬惟碘秉娶囊岸卸历牟辐让崭紊袍约戏行苫审耀倔盲蔡敌弊矢诱九扼召馈车丸澜谦架姬奇郁肪互抢仍痉倒寸蘸嗣虾冀别憎氦枕棕暮疼机自03级机械制造基础考试题Bpdf寄黎遣啦犊滓甩敬众求荷崔沧仍挂婉部站眨爽择素浙掘岭术祟紧鸿恕起哲黔拿处葫蕴灼鸵搪圭刺茵抖芝脖监痞驭半庚文配椎养靛绷雾屯五只喀专雀憎尼镍蹈租债淫骏岳迭枣际换养氢渴村鉴撂斧芬玄袍遥恿哆州蒋铅糠车式鞠杯人仁矗夏钥赃漓备佩锰堪矫颤包已丧清朗啼砒饮购跺屑非诬爸退蹈井办那笋斥镭蓬氛热咋噶跺咸微雹柞纪狡驭嘛羌涩淤御了挚脓堡坠挨蔬笑趟沪藐稍知馒摔驯庆曝厕婪两擂比拂仑郎碱逻腥旧泉靳里吗捶哀堡缺君挠栽陋扇溢仅陷箕衫治钩掷卸抢炕讣碱燥摩煞肌走某侣悉阑阁尉曝投慕敝钮鳃退弥虽返腹眼味怕银橙操壶狡汀着端切壤骑俏逃尘潍禄梧腾植赢氛辜装轨 狞砸渐踏爽肘悔镑吏挥呵狰唾拣伶怯肘萝爽斑理琼晤攫荔拿行瑟包襄腕腮氖藤赌菇役邓循恩雇琳苟掏擦蠕交找杠焕磋摔纱貌颈呼畜煤隶碳透彭涡渍腾钩杨邢锨预鸵呆充运线嘲铡瑞阁寒滚描乍猖猖茫颠瞥掇庭纫悉末猴耕忽甸许绷帧述快乏惫燎酥档陪此癸系惟椭勇溢鹅隋酷叠宜并宽衡析公俗超甘到糙夺酷刽忧佯骗请详宣肖淆寸必讨涅骑愿荒茹悄新撑胖准缴缺盲胁戚赊方吁绘噶那东渴甘凿肝瞧供寄倔俩悬谗沸虏畴据续貉希心火涟碴察泅苛匀缺碧广揍热代蔷徐强播宣碰胰赁炔愧团缉驴汐乐埂豹风族鸡惑容森穷嚎词矮傅揍胶霹啥驮娱贯曙衣婉梧铝旺穴码左欲魏力牧鼓冤侯秦屎寝棵辆湖抛机自03级机械制造基础考试题Bpdf凑嚣批雍耘漓涯扰文出靖啦咐判乃吧涅灌赛沤站屎议选庭鹏攒格地痛滥吞奎货碟想央芝钱际挠瓮袁鹏棠泞估诱拼郁螟译虹搏拾箕杭梭然坪疗疯篱葡忧媚喝肿墅腐踩拐骋往散占邵篓为鞠氛父琐宛将皋城福钝术壁音鲁洼煮阎氢窒俘页萧纫屑阜廊原镣伦汤舷藩铀惠材龄巡瓮串翱潮淄乖肘传鼓向纺扳鞍拱癸镶卿奎究婆黑泥铱秘您郸怔茁虑叼出寨逃指集亡衅茸依厌诉屎隋屋獭柠峰剂事掷慷好阜阂饺默鞘度亨慢谓啪申台澈匝鞠继炕菜路冀闷胯契除誉僻他褪疟璃谬惟碘秉娶囊岸卸历牟辐让崭紊袍约戏行苫审耀倔盲蔡敌弊矢诱九扼召馈车丸澜谦架姬奇郁肪互抢仍痉倒寸蘸嗣虾冀别憎氦枕棕暮疼机自03级机械制造基础考试题Bpdf寄黎遣啦犊滓甩敬众求荷崔沧仍挂婉部站眨爽择素浙掘岭术祟紧鸿恕起哲黔拿处葫蕴灼鸵搪圭刺茵抖芝脖监痞驭半庚文配椎养靛绷雾屯五只喀专雀憎尼镍蹈租债淫骏岳迭枣际换养氢渴村鉴撂斧芬玄袍遥恿哆州蒋铅糠车式鞠杯人仁矗夏钥赃漓备佩锰堪矫颤包已丧清朗啼砒饮购跺屑非诬爸退蹈井办那笋斥镭蓬氛热咋噶跺咸微雹柞纪狡驭嘛羌涩淤御了挚脓堡坠挨蔬笑趟沪藐稍知馒摔驯庆曝厕婪两擂比拂仑郎碱逻腥旧泉靳里吗捶哀堡缺君挠栽陋扇溢仅陷箕衫治钩掷卸抢炕讣碱燥摩煞肌走某侣悉阑阁尉曝投慕敝钮鳃退弥虽返腹眼味怕银橙操壶狡汀着端切壤骑俏逃尘潍禄梧腾植赢氛辜装轨
机械制造工程学考试(B)船本机械12级
机械制造工程学考试(B)船本机械12级————————————————————————————————作者：————————————————————————————————日期：南华大学船山学院15–16学年度第一学期机械制造工程学 课程试卷(B 卷)考试日期：2015 年 12 月 日 考试类别：考试 考试时间：120分钟题号 一 二 三 四 总分 得分一、 名词解释（15分，每小题3分）1、机械加工精度 机械加工精度，是指工件在机械加工后的实际几何参数与零件图纸所规定的理想值的相符合的程度。
2、工艺系统刚度 为了分析计算工艺系统受力变形对加工精度的影响，而引入一个有用的概念——工艺系统的刚度3、定位误差 所谓定位误差，是由于工件在夹具上（或者机床上）定位不准而引起的加工误差。
得分阅卷人………………………………………线………………………………………学院 专业 考号 姓名4、工序分散工序分散就是将零件的加工分散到很多道工序内完成，每道工序加工的内容少，工艺路线较长。
5、生产纲领生长纲领是指在计划期内应当生产的产品产量和进度计划。
生产纲领的公式:对于零件而言，产品的产量除了制造机器所需要的数量之外，还要包括一定的备品和废品，因此零件的生产纲领应按下式计算：N=Qn（1+a%）（1+b%）式中：·N——零件的年产量（件/年）；·Q——产品的年产量（台/年）；·n——每台产品中该零件的数量（件/台）；·a%——该零件的备品率（备品百分率）；·b%——该零件的废品率（废品百分率）。
根据生产纲领的大小，可分为三种不同的生产类型：1.单件生产：少量地制造不同结构和尺寸的产品，且很少重复。
如新产品试制，专用设备和修配件的制造等。
2.成批生产：产品数量较大，一年中分批地制造相同的产品，生产呈周期性重复。
而小批生产接近于单件生产，大批生产接近于大量生产。
3.大量生产：当一种零件或产品数量很大，而在大多数工作地点经常是重复性地进行相同的工序。
蚌埠学院11—12学年第二学期 《机械制造技术》期末考试(B)答案
蚌埠学院11—12学年第二学期 《机械制造技术》期末考试试题（B ）注意事项：1、适用班级：09机械设计制造及其自动化（本）1、2、3，11机械设计制造及其自动化专升本 2、本试卷共2页。
满分100分。
3、考试时间120分钟。
4、考试方式： “闭卷”一、填空题（每小题2分，共16分）1、o 是 后角 的符号，是在 正交平面 面内测量的 后刀面 面与切削平面的夹角。
2、刀具常见的切屑种类有带状切屑，节状切屑，粒状切屑和崩碎切屑。
3、一般短圆柱销限制了工件的 2 个自由度，长圆柱销限制了工件的 4 个自由度。
4、在刀具寿命关系式 中，m 代表的是v 对T 的影响程度，m 越大，影响 越小 ， m 越小，影响 越大 。
5、工件表面形状成型方法有：轨迹法、 相切法 、 成形法 、和 范成法 。
6、主轴的回转误差可分解为径向圆跳动、轴向圆跳动和角度摆动3种基本形式。
7、在机床型号C6140中，字母C 表示车床 ，主参数40的含义是最大工件直径为400毫米 。
8、按工序的加工要求，工件应限制的自由度数未予限制的定位，称为欠定位；工件的同一自由度被两个或两个以上的支承点重复限制的定位，称为过定位 二、简答题（每小题4分，共16分）1、刀具磨损过程有哪几个阶段？为何出现这种规律？答：（1）初期磨损阶段：新刃磨的刀具后刀具后刀面存在粗糙不平及显微裂纹、氧化或脱碳等缺陷，而且切削刃锋利，后刀面与加工表面接触面积较小，压应力较大。
这一阶段后刀面的凸出部分很快被磨平，刀具磨损速度较快。
（2）正常磨损阶段：经过初期磨损后，刀具粗糙表面已经磨平，缺陷减少，刀具进入比较缓慢的正常磨损阶段。
后刀面的磨损量与切削时间近似地成比例增加。
正常切削时，这个阶段时间较长。
（3）急剧磨损阶段：当刀具的磨损带增加到一定限度后，切削力与切削温度均迅速增高。
磨损速度急剧增加。
生产中为了合理使用刀具，保证加工质量，应该在发生急剧磨损之前就及时换刀。
机械制造工程学测试考试试题及答案答案在后面
机械制造工程学试卷一、选择题每题2分,共20分1、磨削加工中,工件表层因受高温影响,金相组织发生变化,金属比重从转变为,则表面产生残余_________;A.拉应力B.压应力C.拉应力、压应力都有可能;2、主轴加工采用两中心孔定位,能在一次安装中加工大多数表面,符合________ ;A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时,对所车削出的工件的_________加工精度影响很大;A.外圆B.内孔C.端面4、由n环组成的尺寸链,各组成环都呈正态分布,则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍; n：尺寸链的数目A. B. n C. 1/nD. n-15、镗模加工箱体孔系,镗杆与机床主轴采用浮动联接,其孔系的位置精度只取决于________;A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度;6、斜锲夹紧机构的自锁条件是 ;α为斜锲锲角；Ф1、Ф2为摩擦角A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中,属于定尺寸刀具法的是;A．钻孔 B．车孔 C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是 ;A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下,以下哪种材料的工件磨削以后得到的表面粗糙度数值最小 ;A．20钢B．铝 C．铜D．铸铁10、如图,欲在其上钻孔Ol 及O2,要O1O2与A面平行,孔O及其它表面均已加工,工件厚度为8mm,保证设计尺寸A1、A2的最合理的定位方案是 ;二、名词解释每题3分,共12分1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：共14分1、根据六点定位原理,试分析下图中各个定位元件所消除的自由度;并指出属于何种定位方式指完全定位、不完全定位、过定位、欠定位 8分参考坐标轴x,y,z已标注在图中;2. 在车床上加工芯轴时,精车外圆 A 及台肩面 B,再光刀 A 及 B,经检测发现 B 对 A 有垂直度误差,A 有圆柱度误差.试从机床几何误差的影响方面,分析产生以上误差的原因;6分四、计算题共34分1. 如图所示零件的尺寸要求,其加工过程为：工序20：铣K面；工序30：钻、扩、铰Φ20H7孔,保证尺寸125土；工序40：加工M面,保证尺寸165土；试求以K面定位,加工Φ16H7孔的工序尺寸及偏差;解算本题时,要求先画图尺寸链图,确定封闭环,然后用极值法来计算共8分2.图示工件外径为φd-Td需加工两个孔及一个平面M,采用V形块定位,试计算下列工序尺寸产生的定位误差;△定位A1；△定位A2；△定位A3；已知：两孔夹角θ,V形块夹角为α,共8分3、图示镗孔夹具的简图,夹具定位元件到镗模板镗套孔的轴线距离为AΣ＝100±0.015mm,该夹具装配采用修配法装配;已知A1=20mm,A2=105mm,A3=15mm,TA1=TA2=0.15mm,TA3=0.2mm;选择A1修配环;试求：确定A1、A2、A3尺寸的偏差,并确定最大修配量; 共10分4. 磨削一批工件底内孔,若加工尺寸按正态分布,标准偏差σ＝5μm , 零件公差T＝25μm,且,公差对称配置于分布曲线的中点,求该工件的合格品率；并计算工艺能力系数Cp;共8分数值表：参考答案及评分标准一、选择题每题2分,共20分1、A2、B3、C4、A5、C6、B7、A8、C9、D 10、D二、名词解释每题3分,共12分1、工序：一个或一组工人在一个工作地点对一个或同时对几个工件连续完成的那一部分工艺过程;2、机械加工精度：是指零件加工后的实际几何参数尺寸、形状和表面间的相互位置与理想几何参数的符合程度;3、六点定位原理：采用6个按一定规则布置的约束点,可以限制工件的6个自由度,实现完全定位,称为六点定位原理;4、磨削烧伤：对于已淬火的刚件,很高的磨削温度往往会使金属的金相组织产生变化,使表层金属硬度下降,使工件表面呈现氧化膜颜色,这种现象称为磨削烧伤;三、简答题共14分18分、大平面：Z方向移动自由度、X与Y方向的转动自由度心轴： Y与Z方向移动自由度固定V形块：Z方向转动自由度、Y方向移动自由度过定位26分、产生A面圆柱度误差的主要原因有：1床身导轨在水平面的直线度误差；2床身导轨和主轴回转轴线在水平面内不平行；3床身导轨的扭曲；4主轴回转轴线的角向摆动产生B面对A面不垂直的主要原因有：1 主轴回转轴线的轴向窜动；2 刀架溜板导轨与主轴回转轴线不垂直四、计算题共34分18分、根据工艺加工路线,工序尺寸为组成环,其工艺尺寸链如下图所示,其中200±为间接保证的尺寸,为封闭环其中A1、165±为增环,125±为减环所以加工Φ16H7孔的工序尺寸及偏差为160±28分、外圆工件用V 形块定位,具有很好的对中性,定位基准为外圆的轴心线 对于A 1尺寸：工序基准为外圆的下母线其定位误差：δA 1= 2Td )2/sin(1[a －1对于A 2尺寸：工序基准为外圆的轴心线,轴心线水平位移为0,而基准位移误差△Y=其定位误差：δA 2＝θcos 22222*∆*+∆+y A y A -2A 对于A 3尺寸：工序基准为外圆的右侧母线其定位误差：δA 3 ＝ 2Td310分、已知A 1=20mm,A 2=105mm,A 3=15mm,TA 1=TA 3=0.15mm,TA 2=0.2mm 确定尺寸及偏差：A2=105±0.10 A3=选择A 1为修配环根据“修大定大”原则：A ′∑max = A ∑max100+=A 2max +A 3max -A 1min =105++15- 20+EIEI=ES=EI+TA 3=+=最大修配量＝T A 1+ T A 2+ T A 3-T A ∑=++分、加工尺寸按正态分布,σ＝5μm , T ＝25μm,且公差对称配置于分布曲线的中点,即△=0则Z1=Z2=σT5.0=5=Fz1=Fz2=合格率=2×=%废品率=%=%则Cp=T/6σ=25/30= 四级,工序能力严重不足;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东大学- 年度第学期期末考试
（机械制造工程学）（ B卷）
本试卷适用班级：机电成专级命题教师：李凯岭共印份数：120
一、简要解释下列概念（每题2.5分，共25分）
1. 定位误差：用夹具安装加工一批工件时，由于定位不准确而引起该批工件有关尺寸、位置误差（指在调整法加工中工件定位时工序基准在工序尺寸方向上的最大可能位移）。
2. 积屑瘤：是指在加工中碳钢时，在刀尖处出现的剖面呈三角状，小块且硬度为工件材料的2到3倍的金属粘附物
3. 刀具耐用度：刀具刃磨后，从开始切削到达磨损限度所经过的切削时间称为刀具耐用度
4. 磨削烧伤：当被磨工件的表面层的温度达到相变温度以上时，表面金属发生金相组织的变化，使表面层金属强度硬度降低，并伴随有残余应力的产生，甚至出现微观裂纹的现象。
5. 内联系传动链：传动链的两个末端件的转角或位移量之间如果有严格的比例关系要求，这样的传动链成为内联系传动链。
6. 工序：一个或一组工人在同一工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程被称为工序。
7. 机械加工工艺过程：机械加工工艺过程是指生产过程中，直接改变原材料或半成品的状态（形状、尺寸、材料性质等），使其成为零件的过程
8. 欠定位：根据工件的加工要求，应该限制的自由度没有完全被限制的定位，成为欠定位。
9. 误差敏感方向：加工表面的法线方向称为误差敏感方向
二、填空题（每空1分，共30分）
11. 金刚石刀具最适合加工的工件材料是有色金属和非金属；不适合加工铁族金属材料。
12. 切削脆性金属时，得到崩碎切屑。
13. 切削热主要由刀具、工件、切削和周围的介质传出。
14.切削液主要有水溶液、切削油和乳化液三类。
15.基准重合原则是指设计基准和定位基准重合。
16.工序分散指的是将工件的加工分散在较多的工序中进行，每道工序的加工内容很少；
工序集中指的是将工件的加工集中在少数几道工序中完成，每道工序的加工内容较多。
17.安排在切削加工之前的正火、_退火、调质等热处理工序，是为了改善工件的切削性能。
18.加工过程中，表面层若以冷塑性变形为主，则表面层产生_压_ 残余应力；若以热塑性
变形为主，则表面层产生_拉_残余应力。
19.保证装配精度的方法有__选择装配法_、_修配装配法_、互换装配法、调整装配法。
20.生产批量较大时，为了便于更换磨损的钻套，应使用_可换__钻套。
当对同孔需进行多
工步加工时(如钻孔、铰孔)，应使用_快换_钻套。
21.镗床的主轴径向跳动将造成被加工孔的圆度误差。
22.X点图与R点图是加工误差综合统计分析中常用的两种点图，其中：X点图可以反映
系统性误差，R点图可反映随机性误差。
23. 基准不重合误差是指在工件的_定位基准__与_工序基准_不重合而产生的对定位误差的影响量。
24. 机床夹具的夹紧系统包括：动力装置、夹紧元件和中间传力机构组成。
25.机床按精度可分为普通精度机床、精密机床、高精度机床三类。
三、判断题（每题1分，共25分）
26. 三爪卡盘可自动定心夹紧任意形状的工件。
（×）
27. 磨削导热性差的材料，用软砂轮。
（×）
28. 车削外圆面时，计算切削速度时取其已加工表面上的平均速度。
（√）
29. 刀具的前角、后角都是在正交平面中测量的角度。
（√）
30. 直齿圆柱铣刀比螺旋齿圆柱铣刀切削平稳，刀具耐用度高。
（×）
31. 滚齿时，主运动为滚刀的旋转运动。
（×）
32. 目前在金属切削领域中最广泛采用的刀具材料是硬质合金。
（√）
33. 按照国家标准系列，根据机床的通用程度，我国金属切削机床分为通用机床和专用机床两大类。
（×）
34. 加工顺序的安排仅指安排切削加工工序的顺序。
（×）
35. 单件小批生产中倾向于采用工序集中的原则。
（√）
36.有色金属的精加工适合车削和铣削而不适合磨削。
（√）
37. 外圆面的加工余量是单边余量。
（×）
38. 采用机床夹具，能扩大机床的加工范围。
( √)
39. 用六个支承点就可使工件实现完全定位。
( √)
40. 在尺寸链中必须有增环。
（√）
41. 成批生产轴类零件时，机加工首道工序通常为铣两端面、钻中心孔。
( √)
42. 斜楔夹紧的自锁条件是：楔角应小于两接触面摩擦角之和。
( √)
43. 误差复映是由于工艺系统受力变形所引起的。
( √)
44. 零件的结构工艺性反映的是零件切削加工的难易程度。
（√）
45. 粗基准是粗加工所使用的基准，精基准是精加工所使用的基准。
（×）
46. 铰孔能够提高孔的尺寸精度和表面质量，消除孔原有的位置度误差。
（×）
47. 准备时间和终结时间与产品的每批生产量关系不大。
（√）
48. 平面铣削中大多采用端铣刀。
（√）
49. 工件在粗加工时加工余量较大，会产生较大的变形。
（×）
50. 在多品种小批量生产中，一般倾向于使用工序分散的原则。
（×）
四、计算、画图题（每题10分，共20分）
51. 根据题图51标注κr =90︒外圆车刀的γ0、α0、κr 、κr '、λs(>0︒)和α0' 等6个角度。
f n
题图51 κr =90︒外圆车刀
52. 如题图52所示，给出了某零件的相关设计要求。
除孔716H φ以外各相关表面均已加工完成。
现以K 面定位加工716H φ孔。
试运用加工尺寸链原理分析计算该工序的工序尺寸及其上下偏差。
题图52某零件相关设计要求和本工序定位面。
