软件工程 第4章 形式化说明技术
行为建模
1)
2)
3)
系统的需求规格说明通常是用自然语言来叙 述的，但是用自然语言描述往往会出现二义 性。 为了直观地分析系统的动作，从特定的视点 出发描述系统的行为，需要采用动态分析的 方法。 最常用的动态分析方法
有穷状态机
时序图 Petri网
状态迁移图
状态迁移图是通过描述系统的
状态及引起系统状态转换的事 件来表示系统的行为。
形式化方法
形式化方法是建立在严格数学基础上、具有精确数学语义 的开发方法，即就是用数学语言来描述软件的设计规约。 形式化方法可以分为形式化描述和建立在形式化描述基础之 上的形式化开发 形式化的描述：用形式化的语言(具有严格的语法语义定 义的语言)描述描述软件系统及其行为模式，以更好地刻 画软件系统的性质。 形式化的开发：用形式化的语言来描述软件需求和特征， 并且通过推理验证来保证最终的软件产品是否满足这些需 求和具备这些特征，符合给定的行为模式。
应用形式化方法的准则
应该选用适当的形式化方法：主要包括有限状态机、时 序图、Petri网、Z、VDM等。 应该形式化，但不要过分形式化 应该估算成本 应该有形式化方法顾问随时提供咨询 不应该放弃传统的开发方法 应该建立详尽的文档 不应该放弃质量标准 不应该盲目依赖形式化方法 应该测试、测试再测试 应该重用
半形式化方法
软件工程使用方法可分成：非形式化、半形式化和形式化 半形式化： 结构化分析（SA）方法 利用图形等半形式化的描述方式表达需求：用数据流图、 状态转换图或实体-联系图建立数据、行为和功能模型， 形成需求说明书中的主要部分。 利用结构化语言描述加工逻辑：结构化语言是介于自然 语言和形式语言之间的一种半形式语言。加工逻辑结构 可分成外层和内层两层：外层用来描述控制结构，采用 顺序、选择、重复三种基本结构；内层对于顺序执行和 循环执行的动作，用结构化语言描述。 缺点：可能存在矛盾、二义性、含糊性、不完整性及抽 象层次混乱等问题。
第四章 形式化说明技术
EBOFF(e,f)+EBP(e,f)+notV(e,f)
EBON(e,f)
反之，如果电梯到达f层，而且电梯按钮是打 开的，于是它就会熄灭。这条转换规则可以形
EBON(e,f)+EAF(e,f) EBOFF(e,f)
软件学院 软件工程导论
图 楼层按钮的状态转换图
令FB(d,f) 表示f层请求电梯向d方向运动的按钮。 FB(d,f)有两个状态：
图 Petri网的组成 Petri网包含四中元素：一组位置P，一组转换T，输 入函数I（用由位置指向转换的箭头表示）以及输出函 软件学院 软件工程数导论O（用由转换指向位置的箭头表示）.
图4.6带标记的Petri网
Petri网的标记是在Petri网中标权（token）的分配。 通常，当每个输入位置所拥有的权标数大于等于从该位置到 转换的线数时，就允许转换。
有穷状态机
当前状态〔菜单〕+事件〔所选择的项 下个状
态 为了对一个系统进行规格说明，通常都需要对有穷
状态机做一个很有用的扩展，即在前述的5元组中 加入第6个组件——谓词集P，即把有穷状态机扩展为 一个6元组，其中每个谓词都是系统全局状态Y的函 数。转换函数T现在是一个从(J-F)×K×P到J的函
水库深度数据，这些数字应该不 完保留6个月。” “AVERAGE命令的功能是，整在PC上显示由某个传感 器在两个日期之间获取的平均性水深。”
如果两个日期在六个月之前，怎么办？
次抽 在非常抽象的陈述中混进混一些象关于细节的低层次描述
乱层
软件学院 软件工程导论
形式化方法的优点
在开发大型软件系统的过程中应用数学，能够 带来如下优点：
• FBON(d,f)：楼层按钮(d,f)打开 • FBOFF(d,f)：楼层按钮(d,f)关闭
EBON(e,f)
反之，如果电梯到达f层，而且电梯按钮是打 开的，于是它就会熄灭。这条转换规则可以形
EBON(e,f)+EAF(e,f) EBOFF(e,f)
软件学院 软件工程导论
图 楼层按钮的状态转换图
令FB(d,f) 表示f层请求电梯向d方向运动的按钮。 FB(d,f)有两个状态：
图 Petri网的组成 Petri网包含四中元素：一组位置P，一组转换T，输 入函数I（用由位置指向转换的箭头表示）以及输出函 软件学院 软件工程数导论O（用由转换指向位置的箭头表示）.
图4.6带标记的Petri网
Petri网的标记是在Petri网中标权（token）的分配。 通常，当每个输入位置所拥有的权标数大于等于从该位置到 转换的线数时，就允许转换。
有穷状态机
当前状态〔菜单〕+事件〔所选择的项 下个状
态 为了对一个系统进行规格说明，通常都需要对有穷
状态机做一个很有用的扩展，即在前述的5元组中 加入第6个组件——谓词集P，即把有穷状态机扩展为 一个6元组，其中每个谓词都是系统全局状态Y的函 数。转换函数T现在是一个从(J-F)×K×P到J的函
水库深度数据，这些数字应该不 完保留6个月。” “AVERAGE命令的功能是，整在PC上显示由某个传感 器在两个日期之间获取的平均性水深。”
如果两个日期在六个月之前，怎么办？
次抽 在非常抽象的陈述中混进混一些象关于细节的低层次描述
乱层
软件学院 软件工程导论
形式化方法的优点
在开发大型软件系统的过程中应用数学，能够 带来如下优点：
• FBON(d,f)：楼层按钮(d,f)打开 • FBOFF(d,f)：楼层按钮(d,f)关闭
第04章 形式化说明技术
S(U,e,f)+DC(e,f)=>M(U,e,f+1)：
如果电梯 e 停在 f 层准备向上(U)移动，且门已经关闭，则电梯将向上一楼层移动。 如果电梯 e 停在 f 层准备向下(D)移动，且门已经关闭，则电梯将向下一楼层移动。 如果电梯 e 停在 f 层没有移动请求(N)，且门已经关闭，则电梯等待移动。
4.1.1非形式化方法的缺点
矛盾性
在需求规格说明书（Reqirement Specifications）中对同一问题前后存 在不同的描述。 需求规格说明书的读者对其中同一问题的描述存在不同的理解。 需求规格说明书中对某一问题的描述不清晰、不可理解、不知如何实现 、不具可操作性。 需求规格说明书中对某一问题的描述不完整。只说明了局部，没有说明 整体；或者只说明了概要，未说明细节。因此不具可操作性。 在不同层次的抽象模型中内容混乱，如在高层模型中混有底层细节，造 成读者不能理解系统的整体功能和下级功能。
有穷状态机可以比较容易地把它转变成设计或程序代码：
可用数学方法证明软件工程各阶段的正确性（可回溯性）， 如“设计”符合“规格说明”、“编码实现”符合“设计” 。
形式化方法的适用性问题
形式化方法能较好地解决需求的“二义性”、“含糊性”问 题。但不能解决需求的矛盾性、完整性等问题，这些问题涉 及工程管理。
4.1.3 应用形式化方法的准则
应该选用适当的规格说明表示方法 应该采用形式化，但不要过分形式化 应该估算推行形式化的成本 应该引入形式化方法的顾问与咨询 应该结合传统的、证明有效的开发方法
一个保险箱上装了一个复合锁，锁有三个位臵，分别标记为 1 、 2 、 3 ，转盘可向左 (L) 或向右 (R) 转动。这样，在任 意时刻转盘都有 6 种可能的运动，即 1L 、 1R 、 2L 、 2R 、 3L 和 3R 。保险箱的组合密码是 1L 、 3R 、 2L ，转盘 的任何其他运动都将引起报警。
《形式化语言》PPT课件
4
4.2有穷状态机
• 4.2.1概念 • 一个有穷状态机包括5部分： • J是一个有穷的非空状态集； • K是一个有穷的非空输入集 • T是一个从（J-F）×K到J的转换函数 • S∈J，是一个初始状态 • F∈J，是终态集
5
图4.1保险箱的状态转换图
6
7
保险箱的有穷状态机
• 状态集J：{保险箱锁定，A,B，保险箱解锁， 报警}
2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
图4.4电梯的状态转换图
16
形式化转换规则
• S（U，e，f）+DC（e，f） → M（U，e，f+1） • S（D，e，f）+DC（e，f） → M（D，e，f-1） • S（N，e，f）+DC（e，f） → W（e，f）
9
电梯按钮的状态转换图
• EB（e,f）：表示按下电梯e内的按钮，并请求到f 层去。有两个状态：
--EBON（e,f）：电梯按钮（e,f）打开 --EBOFF（e,f）：电梯按钮（e,f）关闭 两个事件： --EBP（e,f）：电梯按钮（e,f）被按下 -- EAF（e,f）：电梯e到达f层
10
形式化转换规则
控制器决定在当前楼层电梯是否停下 • RL：电梯按钮或楼层按钮被按下进入打开状态
14
1.什么是传统机械按键设计？
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点：
1.合理的选择按键的类型，尽量选择 平头类的按键，以防按键下陷。
4.2有穷状态机
• 4.2.1概念 • 一个有穷状态机包括5部分： • J是一个有穷的非空状态集； • K是一个有穷的非空输入集 • T是一个从（J-F）×K到J的转换函数 • S∈J，是一个初始状态 • F∈J，是终态集
5
图4.1保险箱的状态转换图
6
7
保险箱的有穷状态机
• 状态集J：{保险箱锁定，A,B，保险箱解锁， 报警}
2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
图4.4电梯的状态转换图
16
形式化转换规则
• S（U，e，f）+DC（e，f） → M（U，e，f+1） • S（D，e，f）+DC（e，f） → M（D，e，f-1） • S（N，e，f）+DC（e，f） → W（e，f）
9
电梯按钮的状态转换图
• EB（e,f）：表示按下电梯e内的按钮，并请求到f 层去。有两个状态：
--EBON（e,f）：电梯按钮（e,f）打开 --EBOFF（e,f）：电梯按钮（e,f）关闭 两个事件： --EBP（e,f）：电梯按钮（e,f）被按下 -- EAF（e,f）：电梯e到达f层
10
形式化转换规则
控制器决定在当前楼层电梯是否停下 • RL：电梯按钮或楼层按钮被按下进入打开状态
14
1.什么是传统机械按键设计？
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点：
1.合理的选择按键的类型，尽量选择 平头类的按键，以防按键下陷。
软件工程导论课件之第4章 形式化说明技术(第五版)(张海藩编著)_百度文库
实质上与上面的通俗定义是一样的。
第4章 形式化说明技术
前言 4.1 概述 4.2 有穷状态机 4.3 Petri网 4.4 Z语言 4.5 小结
4.1 概述
4.1.1 非形式化方法的缺点
用自然语言（典型的非形式化方法）书写的系统规 格说明书，可能存在矛盾、二义性、含糊性、不完 整性及抽象层次混乱等问题。
矛盾是指一组相互冲突的陈述。
矛盾是指一组相互冲突的陈述。（不同系统分析员定义范围不同） 二义性是指读者可以用不同方式理解的陈述。 含糊性，例如：这样的需求：“系统界面应该是对 用户友好的。”实际上，这样笼统的陈述并没有给 出任何有用的信息。 不完整性可能是在系统规格说明中最常遇到的问题 之一。（如规格中没有考虑登录失败的转向的页面，即考虑问题不全面） 抽象层次混乱是指在非常抽象的陈述中混进了一些 关于细节的低层次陈述。（总体设计中混入了详细设计，分不清他们）
第4章 形式化说明技术
前言 4.1 概述 4.2 有穷状态机 4.3 Petri网 4.4 Z语言 4.5 小结
形式化说明技术=形式化方法，概念等同。
软件生命周期包括哪几个阶段？
可行性研究
需求分析 总体设计 详细设计
编码和单元测试 描述“系统规格说明书 ”的方法，有哪些？ 需求规格说明书
总体设计规格说明书
状态
事件/输入
图4.1 保险箱的状态转换图
图4.1是一个有穷状态机的状态转换图。状态转换 并不一定要用图形方式描述，表4.1的表格形式也 可以表达同样的信息。
转换函数：当前状态+事件/输入下个状态
从上面这个简单例子可以看出，一个有穷状态机包 括下述5个部分：状态集J、输入集K、由当前状态 和当前输入确定下一个状态(次态)的转换函数T、 初始态S和终态集F。对于保险箱的例子，相应的 有穷状态机的各部分如下。 状态集J：｛保险箱锁定，A，B，保险箱解锁，报 警｝。 输入集K：｛1L，1R，2L，2R，3L，3R｝。 转换函数T：如表4.1所示。（当前状态+事件/输入下个状态） 初始态S：保险箱锁定。 终态集F：｛保险箱解锁，报警｝。
第4章 形式化说明技术
前言 4.1 概述 4.2 有穷状态机 4.3 Petri网 4.4 Z语言 4.5 小结
4.1 概述
4.1.1 非形式化方法的缺点
用自然语言（典型的非形式化方法）书写的系统规 格说明书，可能存在矛盾、二义性、含糊性、不完 整性及抽象层次混乱等问题。
矛盾是指一组相互冲突的陈述。
矛盾是指一组相互冲突的陈述。（不同系统分析员定义范围不同） 二义性是指读者可以用不同方式理解的陈述。 含糊性，例如：这样的需求：“系统界面应该是对 用户友好的。”实际上，这样笼统的陈述并没有给 出任何有用的信息。 不完整性可能是在系统规格说明中最常遇到的问题 之一。（如规格中没有考虑登录失败的转向的页面，即考虑问题不全面） 抽象层次混乱是指在非常抽象的陈述中混进了一些 关于细节的低层次陈述。（总体设计中混入了详细设计，分不清他们）
第4章 形式化说明技术
前言 4.1 概述 4.2 有穷状态机 4.3 Petri网 4.4 Z语言 4.5 小结
形式化说明技术=形式化方法，概念等同。
软件生命周期包括哪几个阶段？
可行性研究
需求分析 总体设计 详细设计
编码和单元测试 描述“系统规格说明书 ”的方法，有哪些？ 需求规格说明书
总体设计规格说明书
状态
事件/输入
图4.1 保险箱的状态转换图
图4.1是一个有穷状态机的状态转换图。状态转换 并不一定要用图形方式描述，表4.1的表格形式也 可以表达同样的信息。
转换函数：当前状态+事件/输入下个状态
从上面这个简单例子可以看出，一个有穷状态机包 括下述5个部分：状态集J、输入集K、由当前状态 和当前输入确定下一个状态(次态)的转换函数T、 初始态S和终态集F。对于保险箱的例子，相应的 有穷状态机的各部分如下。 状态集J：｛保险箱锁定，A，B，保险箱解锁，报 警｝。 输入集K：｛1L，1R，2L，2R，3L，3R｝。 转换函数T：如表4.1所示。（当前状态+事件/输入下个状态） 初始态S：保险箱锁定。 终态集F：｛保险箱解锁，报警｝。
04章形式化说明技术

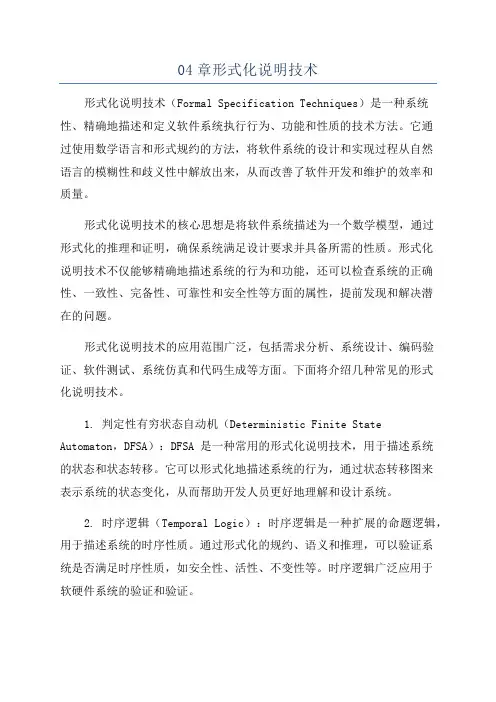

04章形式化说明技术形式化说明技术（Formal Specification Techniques）是一种系统性、精确地描述和定义软件系统执行行为、功能和性质的技术方法。
