接地电阻测试方法图解
接地电阻测试仪使用方法
接地电阻测试仪使用方法接地电阻测试仪使用方法(图文教程)(1)使用接地电阻测试仪准备工作1)熟读接地电阻测量仪的使用说明书,应全面了解仪器的结构、性能及使用方法。
2)备齐测量时所必须的工具及全部仪器附件,并将仪器和接地探针擦拭干净,特别是接地探针,一定要将其表面影响导电能力的污垢及锈渍清理干净。
3)将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开,使接地体脱离任何连接关系成为独立体。
(2)使用接地电阻测试仪测量步骤1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下,插人深度为400mm,如下图所示。
接地电阻测试使用图解:a)实际操作 b)等效原理2)将接地电阻测量仪平放于接地体附近,并进行接线,接线方法如下:用最短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
用余下的长度居中的专用导线将距接地体?m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3)将测量仪水平放置后,检查检流计的指针是否指向中心线,否则调节“零位调整器”使测量仪指针指向中心线。
4)将“倍率标度”(或称粗调旋钮)置于最大倍数,并慢慢地转动发电机转柄(指针开始偏移),同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄,使其转速达到120r,min以上,同时调整“测量标度盘”,使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时,说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数,重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7)计算测量结果,即R地,“倍率标度”渎数ד测量标度盘”读数。
接地电阻测试方法(图解)
接地电阻国家标准建筑物接地电阻的要求依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施;第二节、第一类防雷建筑物的防雷措施要求,第条:防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求,第条:每根引下线的接地电阻不小于10Ω,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连;当不相连时,架空管道应接地,其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求,第条:每根引下线的冲击接地电阻不宜大于30Ω。
第条:避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全:第条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第条:在电缆与架空线连接处,应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。
第条:输送危险物质的各种室外架空管,应每隔20~25米接地一次,每处冲击接地电阻不应大于10Ω。
第条:危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中,有可能积聚静电电荷的金属设备、金属管道和导电物体,均应直接接地,接地电阻不应大于100Ω。
接地电阻测试方法(带图)

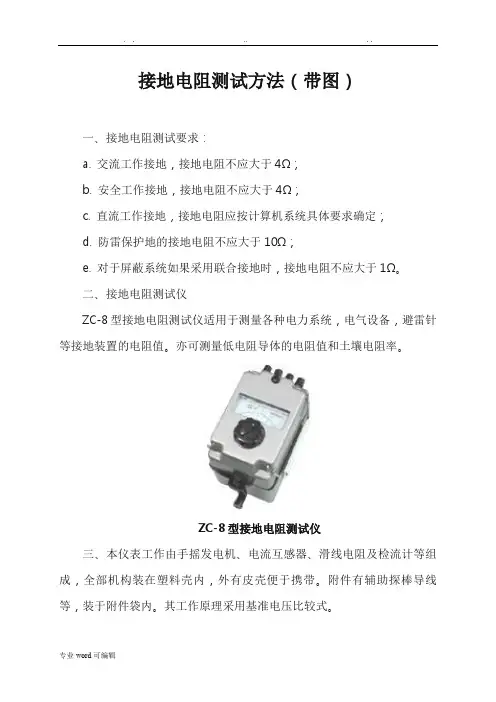

接地电阻测试方法(带图)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
ZC-8型接地电阻测试仪三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根常用工器具五、仪表好坏检查:1、外观检查。
先检查仪表是否有试验合格标志,接着检查外观是否完好;然后看指针是否居中;最后轻摇摇把,看是否能轻松转动。
2、开路检查。
三个端钮的接地摇表:将仪表电流端钮(C)和电位端钮(P)短接,然后轻摇摇表,摇表的指针直接偏向读数最大方向;四端钮的接地摇表:将仪表上的电流端纽(C1)和电位端纽(P1)短接,再将接地两端钮(C2、P2)短接[我们常说的两两相接],然后轻摇摇表,摇表的指针直接偏向读数最大方向。
钮(C2、P2)短接[我们常说的两两相接],然后轻摇摇表,摇表的指针直接偏向读数最大方向。
3、短路检查。
不管是三端钮的仪表还是四端钮的仪表,均将所有端钮连接起来,然后轻摇摇表,摇表的指针偏往“0”的方向。
通过上述三个步骤的检查后,基本上可以确定仪表是完好的。
六、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、P ˊ、Cˊ应保持直线,其间距为20m。
接地电阻测试方法(图解)
接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下:测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
(摇表)接地电阻测试方法
接地电阻测试方法接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、GEOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且E ˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
如图1测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
如图22、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法和接线图(图解)
设备接地电阻测试方法说明一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m 线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法(现用图解)
接地系统接地电阻测试方法(图解)一、接地电阻测试要求:a. 沟通工作接地,接地电阻不该大于4Ω;b.安全工作接地,接地电阻不该大于 4 Ω;c.直流工作接地,接地电阻应按计算机系统详细要求确立;d.防雷保护地的接地电阻不该大于10 Ω;e. 关于障蔽系统假如采纳联合接地时,接地电阻不该大于 1 Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪合用于丈量各样电力系统,电气设备,避雷针等接地装置的电阻值。
亦可丈量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等构成,所有机构装在塑料壳内,外有皮壳便于携带。
附件有协助探棒导线等,装于附件袋内。
其工作原理采纳基准电压比较式。
四、使用前检查测试仪能否完好,测试仪包含以下器件。
1 、 ZC-8型接地电阻测试仪一台2、协助接地棒二根3、导线 5m 、 20m 、 40m 各一根五、使用与操作1、丈量接地电阻值时接线方式的规定仪表上的 E 端钮接 5m 导线, P 端钮接20m 线, C 端钮接 40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒 P ˊ和电流探棒Cˊ,且Eˊ、P ˊ、Cˊ应保持直线,此间距为20m1.1 丈量大于等于1Ω接地电阻时接线图见图1将仪表上 2 个 E 端钮连结在一同。
丈量小于1Ω接地电阻时接线图1.2 丈量小于1Ω接地电阻时接线图见图2将仪表上 2 个 E 端钮导线分别连结到被测接地体上,以除去丈量时连结导线电阻对丈量结果引入的附带偏差。
2、操作步骤2.1 、仪表端所有接线应正确无误。
2.2 、仪表连线与接地极Eˊ、电位探棒 P ˊ和电流探棒 Cˊ应坚固接触。
2.3 、仪表搁置水平后,调整检流计的机械零位,归零。
2.4 、将“倍率开关”置于最大倍率,渐渐加速摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0 ”点。
此时辰度盘上读数乘上倍率档即为被测电阻值。
接地电阻测试方法[图解]
接地系统接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法 带图
接地电阻测试方法(带图)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
ZC-8型接地电阻测试仪另一种型号三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台?2、辅助接地棒二根3、导线5m、20m、40m各一根常用工器具五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法(带图)(4).pdf
接地电阻测试方法(带图)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
ZC-8型接地电阻测试仪另一种型号三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根常用工器具五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图 1将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
接地电阻测试方法(带图)
接地电阻测试方法(带图)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
ZC-8型接地电阻测试仪另一种型号三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根常用工器具五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法和接线图
接地电阻测试方法.接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法带图
接地电阻测试方法带图 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】接地电阻测试方法(带图)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
ZC-8型接地电阻测试仪另一种型号三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根常用工器具五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤、仪表端所有接线应正确无误。
、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
、仪表放置水平后,调整检流计的机械零位,归零。
、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
接地电阻测试方法(带图)
接地电阻测试方法(带图)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
ZC-8型接地电阻测试仪另一种型号三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根常用工器具五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法图解
接地电阻测试方法图解 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】接地系统接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台 2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m 测量大于等于1Ω接地电阻时接线图见图 1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图测量小于1Ω接地电阻时接线图见图 2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤、仪表端所有接线应正确无误。
、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
、仪表放置水平后,调整检流计的机械零位,归零。
、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
接地电阻测试方法[图解]
接地系统接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法(图解)
三、注意事项: 1、禁止在有雷电或被测物带电时进行测量。 2、仪表携带、使用时须小心轻放,避免剧烈震动。
