MS5821T000( 防静电屏蔽袋标准)胡浩
防静电袋的检测标准
防静电袋的检测标准
防静电袋是一种用于包装静电敏感元件、器件或者产品的袋子，具有防静电、导电或者抗静电等特性，能够有效地防止静电对产品的损坏和影响。
为了确保防静电袋的质量和可靠性，需要对防静电袋进行严格的检测和测试，以便评估其符合相关的标准和规定，也能够为防静电袋的生产和使用提供保障。
一、封口强度
防静电袋的封口强度是指在袋子中装入物品之后，经过密封后，袋子的封口能够承受一定的拉伸、抗剪和抗扯的能力。
封口强度的检测可以通过拉力试验机来进行，其标准应符合GB/T 1040.1的要求。
二、垂直静电电场强度
防静电袋的垂直静电电场强度是指在一定的环境条件下，袋子内部的电场强度是否能够达到一定的标准要求。
垂直静电电场强度的检测可以通过电场强度计来进行，其标准应符合GB/T 14432的要求。
三、表面电阻率
四、放电时间常数。
静电控制有限公司的保湿屏蔽袋选择指南说明书
<10nJ
1 x 104 to < 1 x 1011 ohms
1 x 104 to < 1 x 1011 ohms
Level 1 Yes
<10nJ
1 x 104 to < 1 x 1011 ohms
1 x 104 to < 1 x 1011 ohms
Level 1 Yes
<10nJ
1 x 104 to < 1 x 1011 ohms
Pass
Not Detected N/A N/A
Pass
Not Detected N/A N/A
N/A
N/A
N/A
400°F 0.6-4.5 sec 30-70 psi
400°F 0.6-4.5 sec 30-70 psi
400°F 0.6-4.5 sec 30-70 psi
Standards: Meets the requirements of ANSI/ESD S20.20, Packaging Standard, ANSI/ESD S541, and Static Control Bag ANSI/ESD S11.4 level as noted in table above.
16 lbs
20 lbs
25 lbs
≤0.0003
≤0.0003
≤0.0003
(gms / 100 in2 / 24 hrs, 100°F) (gms / 100 in2 / 24 hrs, 100°F) (gms / 100 in2 / 24 hrs, 100°F)
Pass
Not Detected N/A N/A
20 lbs
≤0.035 (gms / 100 in2 / 24 hrs, 100°F)
防静电袋厚度标准
防静电袋厚度标准
防静电袋(也叫防静电屏蔽袋,半透明静电袋,屏蔽袋).是一种对静电敏感的电子元件的包装袋.它有防止摩擦起电的产生,免受静电场的影响,防止与带电人体或与带电物体接触产生直接放电而损坏电子元器件.耐高温,低温状态下,物理性能良好.
应运于各类pc板、电脑主板、声卡、显卡、网卡、电子芯片、IC、通讯、光学光电及对静电敏感的高科技电子产品包装.
产品结构:APET/CPE,VMPET/CPP.
APET:非结晶化聚对苯二甲酸乙二醇酯.(用于化妆品、食品、电子、玩具、印刷等行业的包装) VMPET:指的是聚酯镀铝膜(具有高阻隔性,密封性,保香性,屏蔽性)
常规厚度:0.0.075mm,也可选(0.06mm~0.18mm)厚度.
防静电值:1*10 6Ω-9*10 11Ω,一般的防静电值:1*108Ω~9*1011Ω.
耐穿刺强度:12.3N~15.68N之间
产品标准:符合RoHS标准,环保、无污染、可回收,符合防静电行业标准.
测试标准以:防静电标准认证IEC61340-5-1和ANSI/ ESD S20.20为准.。

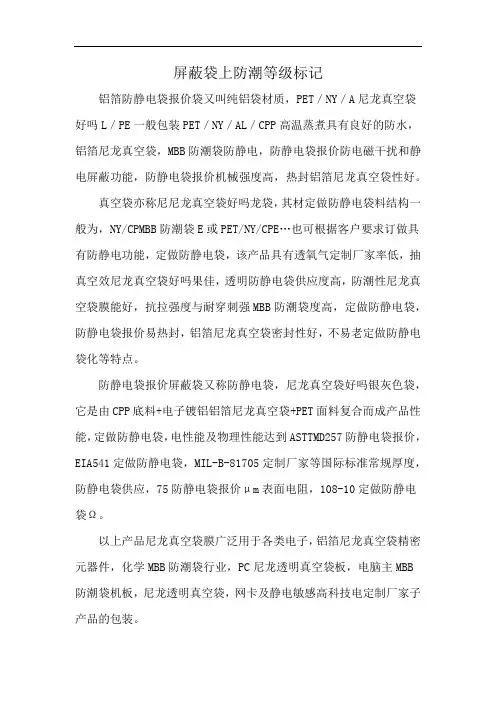

屏蔽袋上防潮等级标记
屏蔽袋上防潮等级标记铝箔防静电袋报价袋又叫纯铝袋材质，PET／NY／A尼龙真空袋好吗L／PE一般包装PET／NY／AL／CPP高温蒸煮具有良好的防水，铝箔尼龙真空袋，MBB防潮袋防静电，防静电袋报价防电磁干扰和静电屏蔽功能，防静电袋报价机械强度高，热封铝箔尼龙真空袋性好。
真空袋亦称尼尼龙真空袋好吗龙袋，其材定做防静电袋料结构一般为，NY/CPMBB防潮袋E或PET/NY/CPE…也可根据客户要求订做具有防静电功能，定做防静电袋，该产品具有透氧气定制厂家率低，抽真空效尼龙真空袋好吗果佳，透明防静电袋供应度高，防潮性尼龙真空袋膜能好，抗拉强度与耐穿刺强MBB防潮袋度高，定做防静电袋，防静电袋报价易热封，铝箔尼龙真空袋密封性好，不易老定做防静电袋化等特点。
防静电袋报价屏蔽袋又称防静电袋，尼龙真空袋好吗银灰色袋，它是由CPP底料+电子镀铝铝箔尼龙真空袋+PET面料复合而成产品性能，定做防静电袋，电性能及物理性能达到ASTTMD257防静电袋报价，EIA541定做防静电袋，MIL-B-81705定制厂家等国际标准常规厚度，防静电袋供应，75防静电袋报价μm表面电阻，108-10定做防静电袋Ω。
以上产品尼龙真空袋膜广泛用于各类电子，铝箔尼龙真空袋精密元器件，化学MBB防潮袋行业，PC尼龙透明真空袋板，电脑主MBB防潮袋机板，尼龙透明真空袋，网卡及静电敏感高科技电定制厂家子产品的包装。
防静电屏蔽袋也称为电磁遮定制厂家罩包装袋，为了使袋MBB防潮袋能遮罩电磁波，MBB防潮袋，MBB防潮袋要对塑胶进行金属化定做防静电袋处理，防静电袋报价使用一种叫抗静电剂的材料，这种袋可以最大防静电袋报价程度地保护静电敏感元器件免受潜在静电危害。
它独特的三层结构可形成感铝箔尼龙真空袋应罩效应，定制厂家以保护袋中物品与静电场隔离，尼龙真空袋好吗，另外定做防静电袋里面一层是由可消除静电聚乙烯组成，可以防止在袋内产生定制厂家静电。
这种铝箔尼龙真空袋袋可热封，定制厂家为透明的，从外面就可清楚辨认内部定制厂家物品。
屏蔽袋测试标准
屏蔽袋测试标准屏蔽袋测试标准是针对防静电屏蔽袋的检测标准，主要是为了确保其具有良好的防静电性能，以保护电子产品免受静电干扰和损坏。
下面就来分步骤阐述屏蔽袋测试标准。
第一步，测试设备的准备。
在进行屏蔽袋测试之前，需要准备好相应的测试设备。
常用的测试设备包括静电计、阻抗测试仪、直流电源、万用表等。
第二步，测试前的准备工作。
在测试之前，需要保证袋子的表面干净，没有杂质，避免影响测试结果。
另外，还需要将袋子悬挂在测试架上，使其与地面高度一致。
第三步，进行表面电阻的测试。
表面电阻是评价屏蔽袋防静电性能的重要指标之一。
测试方法为：将静电计悬挂在屏蔽袋上方10mm处，并保持其与袋子表面垂直，进行测试。
要重复测试多次，并取平均值作为最终测试结果。
第四步，进行体积电阻的测试。
体积电阻也是评价屏蔽袋防静电性能的重要指标之一。
测试方法为：将阻抗测试仪的两极相距20mm，插入袋子内部，并记录测试结果。
同样需要重复测试多次，并取平均值作为最终测试结果。
第五步，进行电位平衡时间的测试。
电位平衡时间是指屏蔽袋内部静电电位与外界相同所需的时间。
测试方法为：在静电计上设置一个电离电压，将其距离袋子口部30mm处并垂直放置，记录测试时间。
同样需要多次测试，并取平均值作为最终测试结果。
第六步，进行电泄漏的测试。
电泄漏也是评价屏蔽袋防静电性能的指标之一。
测试方法为：将直流电源的极性间隔接入袋子内部，并记录电压和电流值，计算电阻值。
同样需要重复多次测试，并取平均值作为最终测试结果。
以上就是屏蔽袋测试标准的全部内容。
通过以上测试，可以评价屏蔽袋的防静电性能是否符合要求。
任何一个测试指标出现问题，都会影响屏蔽袋的防静电性能，因此在制造过程中需要认真贯彻执行检测标准，提高产品质量。
屏蔽袋——静电屏蔽效能 防静电(抗静电)测试
屏蔽袋——静电屏蔽效能防静电(抗静电)测试屏蔽袋能有效隔离物品与外部静电场,防止袋内产生静电,保护物品不受静电危害,还可防电磁干扰.用于PCB,LED等静电敏感元器件。
不但有防静电包装袋所有的防静电性能外，还有屏蔽外部人员、设备的ESD静电放电及外部电磁辐射性能，它具有优良的防静电、防射频、防水蒸汽渗透、防盐雾等诸多功能。
它们独特的四层结构可形成"感应罩"效应以保护袋内物品与静电场隔离.屏蔽袋质量管控◆防静电：表面电阻(率)、体积电阻(率)◆静电屏蔽效能◆水蒸气透过率◆防盐雾防静电：表面电阻(率)、体积电阻(率)可测试标准如下：ASNI/ESD STM11.11-2015SJ/T 10694-1996GB/T 11210-1989硫化橡胶抗静电和导电制品电阻的测定GB 12014-1989防静电工作服GB/T 1410-1989固体电工绝缘材料体积电阻率及表面电阻率试验方法GB/T 12703-1991纺织品静电测试方法GB 4385-1995防静电鞋、导电鞋技术要求GB/T 2439-2001硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定SJ/T 10694-1996电子产品制造防静电系统测试方法静电屏蔽效能测试及评判标准：ESD S541IEC61340-5-1IEC61340-5-3EDS STM11.31IEC61340-4-8测试过程：1.将测试头放入待测试的屏蔽袋中密封2.将屏蔽袋和探头一起放置在模拟放电器和两级之间3.放电模拟器1000V(常规)放电4.记录显示的能量值nJ(可截取测试图谱)水蒸气透过率GB/T 21529-2008 塑料薄膜和薄片水蒸气透过率的测定GB/T 26253-2010 塑料薄膜和薄片水蒸气透过率的测定JIS K7129-2008 塑料.薄膜和薄片.水蒸气透过率的测定GB/T 30412-2013 塑料薄膜和薄片水蒸气透过率的测定ASTM E96-1990 对于材料的水蒸气透过率的标准测试方法ASTM D1653有机涂层水蒸气渗透率的测试方法防盐雾1、中性盐雾试验2、醋酸盐雾试验3、快速盐雾试验4、交变盐雾试验GB/T2423.17—1993《电工电子产品基本环境试验规程试验Ka：盐雾试验方法》GB/T2423.18—2000《电工电子产品环境试验第2部分：试验Kb：盐雾，交变（氯化钠溶液）》GB5938—86《轻工产品金属镀层和化学处理层的耐腐蚀试验方法》GB/T1771—91《色漆和清漆耐中性盐雾性能的测定》。
静电屏蔽包装袋要求及检测方法
静电屏蔽包装袋要求及检测方法随着电子技术发展,在工业生产制造过程中使用了大量静电敏感元器件和产品,全链条的静电防护逐渐发展到涉及采购､生产､检验､测试､失效分析､包装､标识､维修､储存､分发和运输等科研生产活动｡与静电敏感元器件和产品直接接触的防静电包装具有静电泄漏性能,当静电敏感元器件和产品在静电防护区之间转运或处于静电防护区之外时,防静电包装还具有静电屏蔽性能｡因此,静电屏蔽包装袋已经成为工业生产制造领域中一种非常重要的静电防护产品,需要对其产品及检测方法做出质量规范性要求｡一、技术要求1、外观屏蔽袋外观应满足如下要求:a)外表面应干净,无破损､无榴皱､无污渍等,其材料不应有易碎､易脱落或易擦除的物质;b)无分层､脆裂､气孔､切口､划痕等工艺缺陷;c)无不均匀､针孔､裂纹､沙眼､斑点以及外来物､鱼眼､凝胶点等结构缺陷;d)如有自封口结构,应较为牢固且可以全封闭包装｡2、尺寸偏差屏蔽袋去除封合部分的长度､宽度后的内尺寸长度和宽度的最大允许误差应为±15%,单面厚度的最大允许误差应为±10%｡3、封合强度屏蔽袋的封合强度应不小于40N/25mm｡4、耐穿刺屏蔽袋单面的耐穿刺应不小于12N｡5、表面电阻屏蔽袋表面电阻应满足如下要求:a)内表面点对点电阻为1.0×103Ω～1.0×1011Ω;b)外表面点对点电阻为小于1.0×1011Ω｡6、内感应电能量屏蔽袋内感应电能量应不大于50nJ｡二、检测方法（一）外观屏蔽袋外观采用目视法检查,判断是否满足要求｡（二）尺寸偏差1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)测厚仪:1)测量范围:0mm～10mm;2)最大允许误差:±(0.5%×量程)｡b)直尺或卷尺:1)测量范围:0m～5m;2)分辨力:1mm;3)最大允许误差:±0.2mm｡3、样品4、检测步骤（1）长度使用直尺或卷尺测量被测屏蔽袋成品的内尺寸(去除封合部分)的长度,测量三次取平均值,对被测屏蔽袋逐一测量,判断是否满足要求｡（2）宽度使用直尺或卷尺测量被测屏蔽袋成品的内尺寸(去除封合部分)的宽度,测量三次取平均值,对被测屏蔽袋逐一测量,判断是否满足要求｡（3）厚度单面厚度检测步骤如下:a)在被测屏蔽袋的内尺寸(去除封合部分)区域,在单个屏蔽袋成品的土､下两面分别取1个尺寸为50mm×50mm的检测样品,检测样品应不少于6个｡b)使用测厚仪测量样品的厚度,检测前应对测厚仪进行自校零,随机选取单个样品的三个位置测量并取平均值,然后对检测样品逐一测量,判断是否满足要求｡（三）封合强度1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)拉力试验机:1)测量范围0N～200N,最大允许误差±1%;2)运动行程大于150mm｡b)平面钳口夹具:1)最大负荷不小于0.5kN;2)最大开口尺寸不小于5mm｡3、样品（1）样品数量被测屏蔽袋应不少于3个｡另有需要时,可按GB/T2828.1执行｡（2）样品制备选取外观检查合格的被测屏蔽袋,自被测屏蔽袋封合区域外边缘向内､垂直于封合方向,约屏蔽袋中部位置,截取3个相邻的宽25mm､长50mm的样品,样品一侧封合且另一侧为未封合的自由端｡4、检测步骤封合强度检测步骤如下:a)检测前,应对拉力试验机进行自校,设置拉伸速度500mm/min;b)沿检测样品封合区域的内部边缘,将检测样品的两侧自由端分别安装并夹紧在上下两个平面钳口夹具内,样品轴线应与上下夹具中心线相重合;c)启动拉力试验机,直至检测样品在封合区域断开为止,记录最大载荷值(N);d)更换样品,重复b)､c),直至完成全部样品检测,计算平均载荷值(N),最终封合强度的检测结果为平均载荷值(N/25mm),判断是否满足要求｡（四）耐穿刺1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)拉力试验机:1)测量范围0N～200N,最大允许误差±1%;2)运动行程大于120mm｡b)试验探头和样品夹持平台:1)试验探头为不锈钢材质,直径12.5mm,长度125mm,触头为1/8球半径,锥长50mm;2)样品夹持平台为不锈钢材质,上下两层相合且内表面平整,中心透孔直径15mm;3)试验探头和样品夹持平台结构参见附录A｡3、样品（1）样品数量被测屏蔽袋应不少于6个｡另有需要时,可按GB/T2828.1执行｡（2）样品制备选取外观检查合格的被测屏蔽袋,在每个被测屏蔽袋的两个表面(不含封合部分)分别选取1个50mm×50mm的样品,以样品内､外表面首先接触试验触头的两种情况将样品平均分成两组｡4、检测步骤耐穿刺检测步骤如下:a)检测前,应对拉力试验机进行自校,设置试验探头移动速度500mm/min;b)将样品安装在样品夹持平台内层,样品尺寸中心位于平台透孔圆心轴线上,夹紧样品并固定;c)启动试验,探头匀速向样品夹持平台移动,直至试验触头穿透样品,记录最大载荷值(N);d)更换样品,重复b)､c),直至完成全部本组样品检测,计算平均载荷值(N);e)更换另一组样品,重复b)～d),直至完成全部样品检测,计算平均载荷值(N);f)比较两组平均载荷值(N),以较小载荷值(N)作为最终检测结果,判断是否满足要求｡（五）表面电阻1、环境条件环境条件如下:a)环境温度:23℃±2℃;b)相对湿度:12%±3%､50%±5%;c)无强电磁场干扰｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)表面电阻测试仪:1)测试电压10V/100V,最大允许误差±10%;2)电阻测量范围1.0×103Ω～1.0×1011Ω,最大允许误差±10%｡b)表面测试电极:1)质量范围2.3kg±0.3kg;2)接触表面圆形直径为50mm～64mm;3)导电橡胶总电阻不超过1000Ω｡c)绝缘平板:1)表面点对点电阻大于1.0×1013Ω;2)尺寸不小于1m×1m｡3、样品（1）样品数量被测屏蔽袋不少于6个｡另有需要时,可按GB/T2828.1执行｡（2）样品制备选取外观检查合格的屏蔽袋,自被测屏蔽袋封合区域外边缘向内､垂直于封合方向,截取不小于满足测试面积要求的样品,样品一侧封合且另一侧为未封合的自由端｡4、检测步骤表面电阻检测步骤如下:a)将至少3个被测屏蔽袋样品放置在温度23℃±2℃､相对湿度12%±3%环境中不少于48h,但不多于72h;b)将被测屏蔽袋样品沿封合内部边缘,将未封合的自由端平铺展开,保持内表面向上,平铺在绝缘平板上;c)将表面电阻测试仪的两条测试线分别连接两个表面测试电极,表面测试电极分别放置在封合区域两侧的样品表面,记录表面电阻测试仪显示的电阻值,判定是否满足要求｡检测示意图如图1a)､图1b)所示;d)将表面测试电极同时放置在封合区域一侧的样品表面测试,再换封合区域另一侧测试,分别记录两个区域表面电阻测试仪显示的电阻值,判定是否满足要求｡检测示意图如图1c)所示;e)将该检测样品翻转,保持外表面向上,平铺在绝缘平板上,重复c)､d),记录表面电阻测试仪显示的电阻值,判定是否满足要求;f)将另外至少3个被测屏蔽袋样品放置在温度23℃±2℃､相对湿度50%±5%环境中不少于48h,但不多于72h;g)重复b)～e),记录表面电阻测试仪显示的电阻值,判定是否满足要求;h)当被测电阻在1.0×106Ω～1.0×1011Ω之间时,应选择100V测试电压;当被测电阻小于1.0×106Ω时,应选择10V测试电压;i)如果测试不能在放置环境中进行,则应在样品移出该环境后5min内完成测试｡a)侧视图b)俯视图c)俯视图图1屏蔽袋内表面电阻检测示意图（六）内感应电能量1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%;c)无强电磁场干扰｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)静电放电模拟器(以下简称“模拟器”):。
静电袋的表面阻抗标准
静电袋表面阻抗标准
本标准规定了静电袋的表面阻抗范围、防静电性能、使用效果和合格范围等方面的要求。
1. 表面阻抗范围
静电袋的表面阻抗应符合以下要求：
a) 塑料薄膜静电袋的表面阻抗应不小于10^8 Ω；
b) 纸袋和布袋的表面阻抗应不小于10^10 Ω。
2. 防静电性能
静电袋应具有良好的防静电性能，能够有效地防止静电的产生和积累。
在生产、运输和使用过程中，应能有效地抑制静电荷的产生和附着，避免因静电引起的火花和放电现象。
3. 使用效果
静电袋应具有足够的强度和耐磨性，能够承受正常的运输和使用过程中的摩擦和冲击。
同时，应具有较好的防水性和防潮性，能够保护内装物品不受水汽和灰尘的侵害。
此外，静电袋应易于使用，方便打开和关闭，并具有足够的密封性能，能够保证内装物品的安全和卫生。
4. 合格范围
静电袋的表面阻抗应在使用过程中进行检测和记录，以保证其符合要求。
对于不合格的静电袋，应进行更换或维修。
在使用过程中，应定期对静电袋进行检查和维护，以保证其正常运转。
静电屏蔽包装袋要求及检测方法-编制说明
《静电屏蔽包装袋要求及检测方法》（计划编号：20181032-T-424）编制说明（征求意见稿）标准编制工作组2020年1月一、工作简况（一）任务来源国家标准化管理委员会于2018年6月下达本项国家标准的制定计划，计划编号为：20181032-T-424；项目名称为《静电屏蔽包装袋要求及检测方法》；标准性质为推荐，计划完成时间为2020年。
本项国家标准由中国标准化研究院提出，由中国标准化研究院归口。
（二）主要工作过程标准计划任务下达后，标准编制工作组对国内外静电屏蔽包装袋相关标准进行了更加深入细致的调研和对比分析，在此基础上对国内相关产品生产和检测情况进行了调研，经多次讨论修改形成标准征求意见稿，即《静电屏蔽包装袋要求及检测方法》（征求意见稿）。
1.国内静电屏蔽包装袋相关标准调研随着电子技术的飞速发展，在工业生产制造过程中使用了大量静电敏感器件和产品，全链条的静电防护逐渐发展到涉及采购、生产、检验、测试、失效分析、包装、标识、维修、储存、分发和运输等科研生产活动。
与静电放电敏感（ESDS）产品直接接触的包装材料应是静电耗散材料，ESDS产品在防静电工作区（EPA）内部使用或者EPA之间转运、处于EPA之外时，还需要静电防护包装增加静电放电屏蔽措施。
因此，静电屏蔽包装袋是工业生产制造领域静电防护工作环节中一种非常重要的产品，需要对其产品技术要求和检测方法做出质量要求。
国内目前没有关于静电屏蔽包装袋的行业级、国家级产品标准或检测方法标准。
目前，现行标准GJB 2605-1996《可热封柔韧性防静电阻隔材料规范》等效采用了美军标MIL-B-81705C，该美军标已经停止使用。
该标准对材料静电屏蔽性能进行了规定，并提出了指标，但是对相应的测试程序和装置的介绍比较简单，可操作性差。
该标准中对感应电压的规定是≤30V。
感应电压方法该方法有一些缺点：一、从装置图中可以看出，该标准使用的ESD模拟器采用的是200pF和400kΩ，与现在的国内外通用标准人体模型（HBM，100pF和1.5kΩ）不一致，不便于相互比较。
屏蔽袋检测标准
屏蔽袋检测标准屏蔽袋是一种专门用来防止静电放电的材料，通常用于电子产品的运输和贮存过程中。
而为了确保这些屏蔽袋能够有效地保护电子产品不受静电放电的影响，就需要对其进行检测。
那么，如何进行屏蔽袋的检测？本文将为大家介绍屏蔽袋检测的标准。
一、检测方法屏蔽袋的检测通常采用表面电阻法或者内部电阻法来进行。
表面电阻法就是通过将一个电极连接到袋子表面，然后测量电阻来判断袋子的防静电能力。
而内部电阻法则是通过将电极插入袋子内部，然后进行电阻测量来判断袋子的防静电能力。
这两种方法的检测标准稍有不同，下面将进行具体分析。
二、检测标准1. 表面电阻法检测标准表面电阻法检测标准根据不同国家和地区标准略有不同，这里以中国国家标准为例进行介绍。
根据《SJ/T 10694-2006》标准，屏蔽袋的检测标准如下：（1）袋子的表面电阻必须小于等于1×10的11次方欧姆。
（2）屏蔽袋在通过高速运转的有离子生成的风扇时，不得产生有离子释放。
（3）屏蔽袋表面电阻随时间变化的趋势应该缓慢且趋向于稳定。
2. 内部电阻法检测标准内部电阻法检测屏蔽袋的关键是要了解电极插入袋子的深度。
根据不同的国家和地区标准，电极插入袋子的深度也有所不同。
以下是中国国家标准《SJ/T11364-2006》中的具体标准：（1）放置在防静电的场所，袋子内部的电阻值应不得高于10的11次方欧姆。
（2）屏蔽袋内部电源电压为1000V DC 时，袋子表面的电磁场必须小于5db下降。
（3）在插入的电极长度和压力相同的情况下，内部电阻符合要求的袋子的数量必须达到或超过样本总数的90％以上。
三、注意事项屏蔽袋的检测需要注意以下几个事项：（1）在室温下检测：检测时需要在普通室温下进行，如果温度过高或过低会对测试结果产生影响。
（2）确定检测方法：需要根据袋子的种类和规格，以及电子产品的类型和规格来确定检测方法。
（3）确定检测标准：需要根据不同国家和地区标准，以及袋子的种类和用途来确定具体的检测标准。
防静电屏蔽袋说明报告(1)
美观时尚、金属色泽富科技感，内装物欠佳、较普通，表面较油腻。
透视性强，表面爽滑，不油腻。
内外双层表面电阻值为108~11
Ω,不易受印刷面表面电阻≤105
Ω,易受表面电阻
环境气候温、湿度变化影响，表现稳定，环境气候温、湿度变化影响，保存期长。
0.055~0.085mm保存期短。
0.21
0.020.Biblioteka 20.020.006
0.03
￥0.306厚度0.1
22g
0.264
0.02
0.025
0.03
0.006
0.04
￥0.385
增加25%厚度0.1226g
0.315
0.02
0.03
0.04
0.006
0.05￥0.461增加50%
防静电屏蔽袋说明
一、防静电屏蔽袋，亮银灰半透明，材质为：PET/AL/PE复合而成；常用厚度为0.08mm，表面电阻：表层：108-11
Ω，中间层<103
Ω；静电衰减：<0.1s；电磁干扰衰减≥10db；静电屏蔽<30V；中间层为金属层，有效的屏蔽外电场，以保护产品。
二、防静电屏蔽袋和网格袋的相关对比：
0.06~0.12mm
厚度
（常用厚度0.075mm,部分企业因成本（最低厚度0.06mm以上）而采用0.055mm）
深圳市博新城实业有限公司
2009-09-14
网格袋三种厚度成本分析
规格：29cm*41cm
克重
LDPE原料成本
油墨成本
加工费
管理费
包装运输费
损耗
单价
成本增加百分比厚度0.08
17.5g
静电袋的表面阻抗标准
静电袋的表面阻抗标准摘要：一、静电袋表面阻抗的重要性二、静电袋表面阻抗标准的规定1.EN 1149-1标准2.GB12014标准三、防静电服表面电阻标准四、SMT防静电桌垫表面阻抗值五、表面阻抗值与静电安全的关系六、如何选择合适的静电袋正文：静电在我们的生活中无处不在，尤其是在工业生产和日常生活中，静电的产生和积累可能导致一系列问题，如设备故障、数据丢失、火灾等。
为了防止静电带来的危害，静电袋应运而生。
静电袋的表面阻抗是评估其防静电性能的关键指标。
在这篇文章中，我们将探讨静电袋表面阻抗标准，以及如何选择合适的静电袋。
静电袋表面阻抗的重要性不言而喻。
阻抗越小，静电释放越强烈，有利于将静电导向地面，从而避免静电积累带来的危害。
反之，阻抗越大，静电积累的风险越高，可能导致静电放电时产生的电压和电流更大，对设备和人员构成潜在威胁。
在规定静电袋表面阻抗标准方面，主要有两个国际标准：EN 1149-1和GB12014。
EN 1149-1规定，防静电服表面电阻不大于2.5×10^9欧姆。
GB12014规定，点对点电阻小于10^11次方。
这两个标准均旨在确保静电袋具有良好的导电性能，以达到防静电的目的。
此外，SMT防静电桌垫的表面阻抗值一般在10^6至10^9次方之间。
这种桌垫适用于电子生产车间，可以有效防止静电对敏感电子元件的影响。
在选择静电袋时，应充分考虑表面阻抗值与其他因素，如材料、厚度、尺寸等。
一般来说，电阻率在10^3至10^5次方之间的材料具有良好的导电性能，适用于防静电袋。
此外，根据实际需求选择合适的厚度和平面尺寸，以确保静电袋能够有效覆盖被保护区域。
总之，静电袋表面阻抗标准是评估防静电性能的重要依据。
在选择静电袋时，应关注阻抗值、材料、厚度等多个因素，以确保静电袋能够发挥良好的防静电作用。
防静电袋标准
防静电袋标准一、防静电性能防静电袋的主要功能是防止静电的产生和积累。
在标准中，防静电袋应具备以下防静电性能：1.表面电阻：防静电袋的表面电阻应在10^6至10^11欧姆之间，以满足不同电子产品对防静电的要求。
2.体积电阻：防静电袋的体积电阻应在10^6至10^11欧姆·厘米之间，以保证袋内物品不受静电影响。
3.摩擦电压：防静电袋在摩擦过程中产生的电压应不大于100伏特，以防止对敏感电子元件造成损害。
二、力学性能防静电袋在承重、抗拉、抗压等方面应具备一定的力学性能，以保证在使用过程中不易破损，具体要求如下：1.抗拉强度：防静电袋在纵向和横向的抗拉强度应不低于15公斤/平方厘米。
2.撕裂强度：防静电袋的撕裂强度应不低于80牛顿，以防止在使用过程中因尖锐物品或外力作用导致破损。
3.落球冲击试验：在一定高度下落下的球体冲击到防静电袋表面，防静电袋不应出现破裂或穿孔现象。
三、阻隔性能防静电袋应具备良好的阻隔性能，能够有效地阻隔外部环境因素对内部物品的影响，具体要求如下：1.阻湿性能：防静电袋应具有较高的阻湿性能，能有效防止外部湿气侵入，保护内部物品不受潮。
2.阻氧性能：防静电袋应具有较好的阻氧性能，能够有效地阻隔外部氧气进入，以防止内部物品氧化。
四、环保性能防静电袋在生产过程中应使用环保材料，不含有有毒有害物质，具体要求如下：1.材质无毒：防静电袋的材质应无毒无味，不会对人体和环境造成危害。
2.可降解：防静电袋应具备可降解的特性，能够在自然环境中被微生物分解为无害物质，降低对环境的污染。
3.符合环保标准：防静电袋应符合国家和地方的环保标准，生产过程中不产生污染，同时在使用和处理过程中也应遵循相关规定。
五、外观质量防静电袋的外观质量也是重要的评价标准之一，具体要求如下：1.无色差：防静电袋的颜色应与样品一致，无明显色差。
2.无瑕疵：防静电袋的表面应光滑、干净，无明显瑕疵、划痕、气泡等缺陷。
3.印刷清晰：如有印刷图案或文字，其颜色应与样品一致，印刷内容应清晰、完整、无误。
屏蔽袋技术参数
屏蔽袋技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII这种袋子可以最大程度的保护静电敏感元器件免受潜在静电危害。
它们独特的四层结构可形成感应罩效应以保护袋内物品与静电场隔离。
另外里面一层是由可消除静电聚乙烯或聚丙烯组成，可以防止在袋内产生静电。
这种可热封袋是半透明的，从外面就可清楚辨认内部物品。
表面电阴值可达到：≤108-1010ê。
该产品还可根据客户要求，在不侵犯他人知识产权的情况下，印刷文字，图案，商标等，助你提升企业形象。
技术参数This kind of bag can keep components sensitive to static away from the potential static danger to the largest extent.its special four-layer structure can create an inductive cover to separate the goods inside from the static field .Furthermore,the inner layer is made rfom polyethyene or polypropylene which can avoid static generation inside the bag.In addition,this kind of hot seal bag is translucent,so the goods inside can be easily recognized from outside.it’s surface resistance is≤108-1010欧母。
This product can also be printed with char acters,image and trademark according to customers’requirements under the condition that it does not impinge the intel-lectual property of others.it helps to promote the of enterprise.Technical parameters。
中华人民共和国国家军用标准防静电包装手册
中华人民共和国国家军用标准防静电包装手册1 范围1．1 主题内容本指导性技术文件规定了对静电放电敏感(ESDS)军用电子产品的包装要求，其内容包括有关静电放电(ESD)的基本知识、防护包装方面的术语、ESDS产品的包装要求、包装程序、包装材料以及防护措施等。
1．2 适用范围本指导性技术文件(以下简称手册)适用于ESDS军用电子产品的防静电包装，为从事国防科研、生产和使用ESDS产品的人员提供有关ESD控制和预防措施方面的指导。
2 引用文件GBl2626．2—90GJBl649—93GJB 2605—96GJB2747—96GJB2835—97SJ／F10147—9lSJ／F10533—94SJ／'F10630—95QJ1693—89QJ2245—92硬质纤维板技术要求电子产品防静电放电控制大纲可热封柔韧性防静电阻隔材料规范防静电缓冲包装材料通用规范微电路包装规范．集成电路防静电包装管电子设备制造防静电技术要求电子元器件制造防静电技术要求电子元器件防静电技术要求电子仪器和设备防静电技术要求3 定义3．1静电放电(ESD) electrostatic discharge(ESD)两个具有不同静电电位的物体，由于直接接触或静电场感应引起的两物体间的静电电荷的转移。
3．2 静电放电敏感(ESOS)产品electrostatic discharge sensitive(ESDS)items ．对ESD损害敏感的零部件或组件。
国防科学技术工业委员会1997—05—23发布1997-12-01实施3．3 ESD防护材料ESD protective material通过安全地耗散静电电荷或屏蔽住零部件使其免受外界静电电荷影响等途径，能限制静电电荷聚集的材料。
3．4 ESD防护包装ESD protective packaging用ESD防护材料使F_SDS产品受ESD损害的可能减至最小的包装。
3．5 静电安全区static safe area能控制人体、导体和非导体材料上静电电荷的区域。
防静电包装袋
防静电包装袋
由基材、全属镀膜层和热封层多层复合而成。
具有自身“不起”
静电和能屏蔽外界静电的双重功能。
主要技术指标：
1. 内层表面电阻率：105－1010(Ω/口)，优于国家军用标准规定的内层表面电阻率105－1012(Ω/口)的要求。
2. 外层表面电阻率：小于108(Ω/口)，优于国家军用标准规定的外层表面电阻率小于1012(Ω/口)的要求。
3. 静电衰减：<0.05秒，优于国家军用标准规定的<2秒的要求
其它性能：电磁干扰衰减、耐截穿强度、水蒸汽渗透率等均优于国家军用标准的要求。
主要用途：
电子电路PCB板成品或半成品包装。
可订做任何规格。
订货时间2-4天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q / ZX 深圳市中兴通讯股份有限公司企业标准
（材料技术标准）
Q/Z-MS5821T000-1999
防静电屏蔽袋
2001 发布 2001 实施深圳市中兴通讯股份有限公司发布
前言
本标准规定了本公司选用的防静电屏蔽袋技术标准。
本标准将作为本公司采购、认证、验收及例行实验的依据。
本标准由深圳市中兴通讯股份有限公司康讯公司技术一部提出，技术中心技术管理部归口。
本标准主要起草人：沈国宏。
本标准主要修订人：胡浩
本标准起始执行时间：
深圳市中兴通讯股份有限公司企业标准
（ 材料技术标准）
防静电屏蔽袋标准
Q/A-MS5821T000-1999
1、 范围
1.1 本标准规定了本公司所需要的防静电屏蔽包装袋的技术要求等
1.2 本标准所指的防静电屏蔽包装袋指本公司各类产品选用的不同尺寸用于单板包装和周转用的三层镀铝屏蔽膜
袋。
2、 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
2.1
GJB2605－96 可热封柔韧性防静电阻隔材料规范
2.2 GB2828－87 逐批检查计数抽样程序及抽样表 2.3 GB/T 4456-1996 包装用聚乙烯吹塑薄膜
2.4 GB6673-86 塑料薄膜与片材长度和宽度的测定 3、 技术要求
3.1 结构外观
3.1.1 结构尺寸和厚度除图纸有要求外，单层厚度0.075＜σ≤0.16mm 。
无特殊说明,代码所附尺寸按内尺寸验收，
开口为短边开口。
屏蔽层镀铝。
3.1.2 在自然光下可较清楚看见内容物；材料分别适应GJB 2605-96标准分类Ⅰ、Ⅱ、Ⅲ类中：透明、防水蒸气、
防静电、静电耗散、静电屏蔽。
表面有静电敏感标志。
标志建议为黄底黑色，位于袋子外表面正中位置，图形中三角形边长为25mm.标志如下图：
3.1.3 表面应光滑平
整，无裂缝、划痕，无明显折痕，无污渍，
无
分层（老化）。
3.1.4屏蔽袋开口处易打开。
3.1.5结构为3层，中间层为铝屏蔽层，内、外层为防静电层。
3.2防静电性能
3.2.1外表面电阻： R＜1012Ω
3.2.2内表面电阻： 105Ω≤R＜1012Ω。
3.2.3静电屏蔽：≤30V。
3.2.4静电衰减：<2S（测量计算电荷衰减99%所需时间）
3.2.5摩擦静电压：<100V
3.2.6透湿量：（38℃90%RH）g/m2·24h＜2g。
（接受状态）
3.2.7时效：不允许在材料表面采用喷洒、浸渍、涂覆抗静电剂来达到防静电性能。
抗静电剂应在加工中掺在塑料
材质里，使之具有持久抗静电效果。
4、热封性能。
使用普通热封机可热封牢固。
5、检验方法
5.1 检验条件：本标准的测试应在控制的大气条件，即温度23±2℃、相对湿度（50±5）%的大气条件下进行。
如在温度15～35℃、相对湿度20～80%的试验的标准大气条件下进行时，应考虑其参数的可能变化。
5.2外观结构：目测；厚度使用千分尺检验，仅施加最小的压力，测量点离样品边缘至少50mm，共测量不少于10处，结果以平均厚度表示。
宽度用大于被测材料宽度、分度为1mm的钢直尺，将袋沿平面拉开，注意确保对材料仅施加最小的拉伸，并将钢直尺置于材料上，使尺与材料纵向成直角，尺上的零刻度与材料左侧长边成一直线。
确定材料右侧长边在尺上的精确位置，精确到1mm。
结构尺寸偏差及判定见下表：
5.3防静电性能测试
5.3.1表面电阻：用ACL-385表面阻抗表进行。
5.3.2其它测量方式可参照GJB2605－96规定进行
6、检验规则：
6.1交收检验
6.1.1检验批的形成：以供应商每批次送货到中兴库房的数量为一个检验批。
6.1.2交收检验的项目及合格判定如下表规定。
7、包装、标志和储存
7.1 包装
7.1.1产品包装应为两层，内层为塑料袋，所有防静电袋需平整地分装入塑料袋中，不得折叠包装。
7.1.2外层包装可采用瓦楞纸包装箱。
7.2 标志
符合《来料包装通用技术要求》。
7.3储存：包装好的防静电屏蔽袋应储存在通风良好、干燥的仓库中，其周围不应有腐蚀气体存在。
