桩基工程量计算PPT资料43页
合集下载
桩基础工程定额工程量计量PPT课件
八、人工挖孔桩（红砖护壁）按设计桩（混凝土桩芯加红砖护壁）的横 断面面积乘以挖孔深度以立方米计算（设计桩为圆柱体或分段圆台体）。 在红砖护壁内，灌注混凝土，如设计强度等级及种类与定额所示不同时可 以换算。
九、红砖护壁内浇混凝土桩芯按设计混凝土桩芯的横断面面积乘以设计 深度以立方米计算。
十、人工挖孔桩的入岩费，按设计入岩部分的体积计算。
桩基础工程定额工程量计量
十一、夯扩桩单桩体积为：［设计桩长十（夯扩投料长度一0.2×夯扩 次数）× 0.88］＋0.25m乘以外钢管管箍外径截面面积以立方米计算。 （夯扩投料长度为：夯扩次数的投料累计长度）
十二、粉喷桩按设计桩长乘以设计断面面积计算。
十三、复喷桩按设计桩长乘以设计断面面积计算。
十四、现场震动沉管灌注混凝土桩，单桩体积计算同现场灌注混凝土桩 的单桩体积计算规定。
3.预制桩和灌注桩（或钻孔桩）凿桩头体积按A1土石方工程有关规定及 其定额子目执行。
二、接桩：电焊接桩按设计接头以个计算；硫磺胶泥接桩按桩断面以平 方米计算。
三、送桩：按桩截面面积乘以送桩长度（即自桩顶面至自然地坪面另加 0.5m）计算。
桩基础工程定额工程量计量
四、打拔钢板桩接钢板桩重量以吨计算。 五、打孔灌注桩： 1、砂桩、碎石桩的体积，按设计规定的桩长（包括桩尖不扣除桩尖虚 体积）乘以钢管管箍外径截面面积计算。 2、打孔前先埋入预制混凝土桩尖，再灌注混凝土者，桩尖按钢筋混凝 土章节规定计算体积，灌注桩按设计长度（自桩尖顶面至桩设计顶面高度） 增加0.25m，乘以钢管管箍外径截面面积计算。 3、扩大桩的体积按单桩体积乘以次数计算。 4、打孔灌注混凝土桩的钢筋笼按设计规定以吨计算。
十五、灰土挤密桩的体积按设计桩长（包括桩尖，不扣除桩尖虚体积） 乘以钢管下端最大外径的截面面积计算。
九、红砖护壁内浇混凝土桩芯按设计混凝土桩芯的横断面面积乘以设计 深度以立方米计算。
十、人工挖孔桩的入岩费，按设计入岩部分的体积计算。
桩基础工程定额工程量计量
十一、夯扩桩单桩体积为：［设计桩长十（夯扩投料长度一0.2×夯扩 次数）× 0.88］＋0.25m乘以外钢管管箍外径截面面积以立方米计算。 （夯扩投料长度为：夯扩次数的投料累计长度）
十二、粉喷桩按设计桩长乘以设计断面面积计算。
十三、复喷桩按设计桩长乘以设计断面面积计算。
十四、现场震动沉管灌注混凝土桩，单桩体积计算同现场灌注混凝土桩 的单桩体积计算规定。
3.预制桩和灌注桩（或钻孔桩）凿桩头体积按A1土石方工程有关规定及 其定额子目执行。
二、接桩：电焊接桩按设计接头以个计算；硫磺胶泥接桩按桩断面以平 方米计算。
三、送桩：按桩截面面积乘以送桩长度（即自桩顶面至自然地坪面另加 0.5m）计算。
桩基础工程定额工程量计量
四、打拔钢板桩接钢板桩重量以吨计算。 五、打孔灌注桩： 1、砂桩、碎石桩的体积，按设计规定的桩长（包括桩尖不扣除桩尖虚 体积）乘以钢管管箍外径截面面积计算。 2、打孔前先埋入预制混凝土桩尖，再灌注混凝土者，桩尖按钢筋混凝 土章节规定计算体积，灌注桩按设计长度（自桩尖顶面至桩设计顶面高度） 增加0.25m，乘以钢管管箍外径截面面积计算。 3、扩大桩的体积按单桩体积乘以次数计算。 4、打孔灌注混凝土桩的钢筋笼按设计规定以吨计算。
十五、灰土挤密桩的体积按设计桩长（包括桩尖，不扣除桩尖虚体积） 乘以钢管下端最大外径的截面面积计算。
第三章-桩基础工程量计算PPT课件

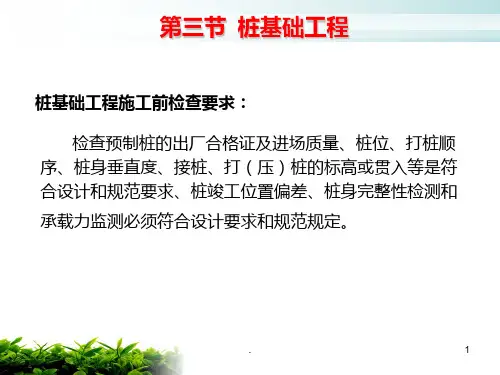

第三节 桩基础工程
桩基础工程施工前检查要求： 检查预制桩的出厂合格证及进场质量、桩位、打桩顺
序、桩身垂直度、接桩、打（压）桩的标高或贯入等是符 合设计和规范要求、桩竣工位置偏差、桩身完整性检测和 承载力监测必须符合设计要求和规范规定。
.
1
1、桩基的概念： 桩基础是用承台梁（或承台板）把沉入土中的若干
个单桩的顶部联系起来的一种基础。其作用是将上部建 筑物的荷载传到深处承载力较大的土层上。
注意：有一种桩的作用是处理软弱地基，提高地基土的 承载力。
.
2
柱 承台板
桩身
桩基. 的组成
墙 承台梁 桩身
3
2、桩的分类： 按受力情况分： 按所用材料分： 按施工方法分：
.
4
（1）按受力情况分：
端承桩: 穿过弱软土层而达于岩层或坚硬土层上的桩，上 部结构荷载主要由桩尖阻力承担。 摩擦桩：将荷载传布在四周土中的桩，荷载靠桩表面与土 的摩擦力承担。
.
机架 自然 地坪
19
送桩工程量，按桩截面乘以送桩深度以体积计算。送桩
深度为打桩机机底至桩顶之间的距离或按自然地坪至设
计桩顶距离另加50cm计算。工程量=截面积×送桩长度
自然地坪
0.5 送
桩
空 洞
长 度
桩顶标高
危 险
.
20
（二）钢筋砼钻孔灌注桩
又称沉管成孔灌注混凝土桩，是先将钢管打入土中，然 后在钢管内置放钢筋笼，浇灌混凝土，逐步拔出钢管，边 浇、边拔、边振实的一种施工方法。
.
机架 自然地坪
9
3.接桩 ✓ 有些桩基设计很深，而预制桩因吊装、运输、就位 等原因，不能将桩预制很长，而需要接头。多采用 电焊接桩。
桩基础工程施工前检查要求： 检查预制桩的出厂合格证及进场质量、桩位、打桩顺
序、桩身垂直度、接桩、打（压）桩的标高或贯入等是符 合设计和规范要求、桩竣工位置偏差、桩身完整性检测和 承载力监测必须符合设计要求和规范规定。
.
1
1、桩基的概念： 桩基础是用承台梁（或承台板）把沉入土中的若干
个单桩的顶部联系起来的一种基础。其作用是将上部建 筑物的荷载传到深处承载力较大的土层上。
注意：有一种桩的作用是处理软弱地基，提高地基土的 承载力。
.
2
柱 承台板
桩身
桩基. 的组成
墙 承台梁 桩身
3
2、桩的分类： 按受力情况分： 按所用材料分： 按施工方法分：
.
4
（1）按受力情况分：
端承桩: 穿过弱软土层而达于岩层或坚硬土层上的桩，上 部结构荷载主要由桩尖阻力承担。 摩擦桩：将荷载传布在四周土中的桩，荷载靠桩表面与土 的摩擦力承担。
.
机架 自然 地坪
19
送桩工程量，按桩截面乘以送桩深度以体积计算。送桩
深度为打桩机机底至桩顶之间的距离或按自然地坪至设
计桩顶距离另加50cm计算。工程量=截面积×送桩长度
自然地坪
0.5 送
桩
空 洞
长 度
桩顶标高
危 险
.
20
（二）钢筋砼钻孔灌注桩
又称沉管成孔灌注混凝土桩，是先将钢管打入土中，然 后在钢管内置放钢筋笼，浇灌混凝土，逐步拔出钢管，边 浇、边拔、边振实的一种施工方法。
.
机架 自然地坪
9
3.接桩 ✓ 有些桩基设计很深，而预制桩因吊装、运输、就位 等原因，不能将桩预制很长，而需要接头。多采用 电焊接桩。
工程造价-桩基础工程量计算
三、桩基础工程-灌注桩
8、注浆管、声测管埋设工程量按打桩前的自然地坪标高至设计桩底标高另加0.5m以长 度计算。
9、桩底（侧）后注浆工程量按设计注入水泥用量以质量（T）计算。
三、桩基础工程-灌注桩
1、成孔按入土深度计算。 L＝自然地坪至设计桩底标高 2、混凝土按设计桩顶至桩尖长度加超灌长度（设计没有明确的按0.5m）计算，不扣
除桩尖虚体积。复打桩按单桩体积乘以（1+复打次数）计算；局部复打按单桩体积 乘以（1+复打长度÷桩长）计算。 V砼＝桩径截面面积*（设计桩长＋加灌长度）
三、桩基础工程-灌注桩
1、混凝土圆形柱的按设计桩长度乘以桩外径（含护壁）截面积，圆台形的加上扩大头 以体积计算。套用定额时，桩径按扩大头以上的各节桩上、下口（含护壁）的平均直 径。 2、空孔按设计桩顶至自然地坪高度乘以桩外径（含护壁）截面积计算。 3、挖除土方外运工程量可参考下表的土方含量计算：
备注：定额已综合20%软岩及桩底0.5m以内的岩石（较软岩、较硬岩）处理，超过部分可以另计岩石成孔增加费。
三、桩基础工程-灌注桩
• Ⅰ）空孔工程量计算公式： V空孔=设计桩顶至自然地坪高度*d
• II）桩身工程量计算公式： V桩身=V1+V2+V3+V4
桩身上圆柱体单段体积为： V1=πR²h1 桩身上圆柱体体积=3.14×桩身圆柱半 径 的平方×桩身圆柱高； 桩扩大头圆锥台体积为： V2=πh2(r²+r1²+rr1)/3 桩扩大头圆锥台体积=3.14 ×桩扩大头圆锥台高×(桩扩大头圆锥台底半径的平方+桩扩大头圆锥台顶半径的 平方+桩扩大头圆锥台底半径×桩扩大头圆锥台顶半径)÷3； 桩圆柱体体积为：V3=π(D/2)²h3 桩扩底半球体球缺体积为： V4=πh²(r-h/3) 桩扩底半球体球缺体积=3.14×桩 扩底半球体球缺高的平方×(桩扩底半球体球缺半径-桩扩底半球体球缺高÷3)。
桩基础算量与计价PPT课件
附图二：
5 建筑装饰工程定额计价
可编辑
桩基础计算规则
5、钻孔灌注混凝土桩的灌注混凝土工程量详定额综合解释二 6
5 建筑装饰工程定额计价
可编辑
桩基础计算规则
7、定额综合解释二：
（1）、机械钻孔定额（建筑）：
5 建筑装饰工程定额计价
可编辑
桩基础计算规则
（2）、机械钻孔定额（市政）：
5 建筑装饰工程定额计价
2. 钻机钻孔项目已综合各种类型机械，执行该定额项目时不予换算。 3. 钻机钻孔时，若出现跨塌、流砂、钢筋混凝土块无法成孔等施工 4.
5 建筑装饰工程定额计价
可编辑
桩基础分部定额说明
5. 6.
（1）充盈系数：一般用于桩基工程的灌注桩浇灌混凝土，是判断桩基工程的一个质量指标。
灌桩的混凝土充盈系数是指一根桩实际灌注的混凝土方量与按桩外径计算的理论方量之比（V实/V 理论）。在实际施工过程中，成孔出现的偏差大于设计尺寸，以及由于施工过程中可能会出现桩身 侧壁裂缝、孔洞及塌孔等原因，导致实际灌入量大于理论计算量。
5 建筑装饰工程定额计价
可编辑
桩基础分部定额说明
7. 8. 9.基础桩外露部分混凝土模板按混凝土和钢筋混凝土工程章节中相 应柱模板子目乘以系数0.85
5 建筑装饰工程定额计价
可编辑
桩基础计算规则
一、人工挖孔桩土石方 1、人工挖孔桩土石方工程量以设计 桩的截面积（含护壁）乘以桩孔中心
2. 人工挖孔桩和人工挖沟槽、基坑，如
（凿桩的定义：浇筑桩砼时，按规范需要高打设计基顶标高以上500mm高的砼， 然后凝固后凿除。其作用就是打砼时桩表面会产生浮浆，如不凿除浮浆会影响桩的质 量。）
定额综合解释一：
桩基础工程量计算图解讲义(预制桩-灌注桩)
3.预制钢筋混凝土方桩—工程量计算
①打、压预制钢筋混凝土方桩：计量单位：m3
V=桩截面积*设计桩长（包括桩尖长度）
②送桩： 计量单位：m3
V=桩截面积*（送桩长度+0.5m) 送桩长度＝设计桩顶标高至自然地坪 ③接桩： 电焊接桩 计量单位： t 按包角钢或包钢板重量计算。 ④凿桩头 计量单位：个 定额P75 ⑤桩机进退场费
7.钻（冲）孔灌注桩—工程量计算
1.成孔体积：
1）钻孔桩：计量单位：m3 V=桩径截面积*成孔长度 V入岩增加=桩径截面积*入岩长度 成孔长度----自然地坪至设计桩底标高 入岩长度----实际进入岩石层的长度
2）冲孔桩：计量单位：m3 V砂粘土层=桩径截面积*砂粘土层长度 V碎卵石层=桩径截面积*碎卵石层长度 V岩石层=桩径截面积*岩石层长度 其中：砂粘土层长度+碎卵石层+岩石层长度=成孔长度
承承台台
桩顶标高
加灌长度
设 计 桩 长（
H
）
持力层
灌注混凝土：计量单位M3 单桩体积＝钢管外径×（设计桩长＋加灌长度）
参数解读： •设计桩长不包括预 制桩尖 •加灌长度设计有规 定按规定，无规定 时按0.5m计
设计桩顶标高达到 自然地坪时不计加灌长度
凿桩头：按个计算
3.沉管灌注混凝土桩—工程量计算
预制桩的施工包括制桩（或购成品桩）、运桩、 沉桩三个过程；当单节桩不能满足设计要求时， 应接桩；当桩顶标高要求在自然地坪以下时，应 送桩。
2.预制钢筋混凝土方桩—定额解读
预制钢筋砼方桩按购入成品桩考虑（打、压不含桩主 材），已包括就位供桩和场内吊运桩，不再另行计算。如
采用现场制桩时，桩制作费用按第四章相应定额计算，场内 供运装不论采取何种运输工具均按第四章规定的混凝土构件 汽车运输定额执行，运距在500m以内时，定额乘以系数0.5.

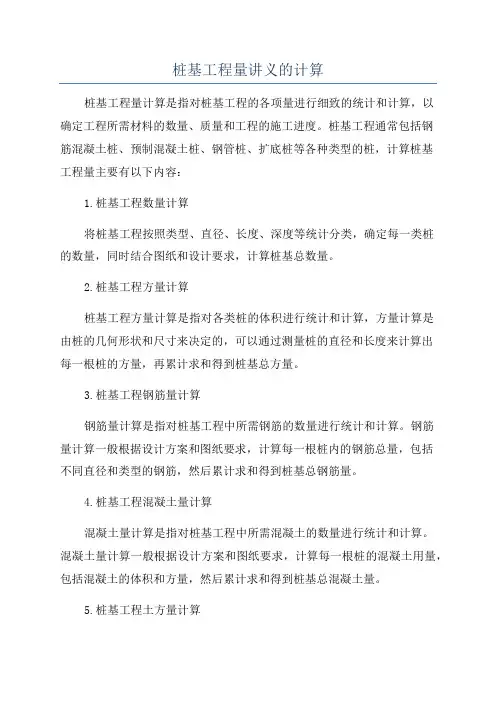

桩基工程量讲义的计算
桩基工程量讲义的计算
桩基工程量计算是指对桩基工程的各项量进行细致的统计和计算，以
确定工程所需材料的数量、质量和工程的施工进度。
桩基工程通常包括钢
筋混凝土桩、预制混凝土桩、钢管桩、扩底桩等各种类型的桩，计算桩基
工程量主要有以下内容：
1.桩基工程数量计算
将桩基工程按照类型、直径、长度、深度等统计分类，确定每一类桩
的数量，同时结合图纸和设计要求，计算桩基总数量。
2.桩基工程方量计算
桩基工程方量计算是指对各类桩的体积进行统计和计算，方量计算是
由桩的几何形状和尺寸来决定的，可以通过测量桩的直径和长度来计算出
每一根桩的方量，再累计求和得到桩基总方量。
3.桩基工程钢筋量计算
钢筋量计算是指对桩基工程中所需钢筋的数量进行统计和计算。
钢筋
量计算一般根据设计方案和图纸要求，计算每一根桩内的钢筋总量，包括
不同直径和类型的钢筋，然后累计求和得到桩基总钢筋量。
4.桩基工程混凝土量计算
混凝土量计算是指对桩基工程中所需混凝土的数量进行统计和计算。
混凝土量计算一般根据设计方案和图纸要求，计算每一根桩的混凝土用量，包括混凝土的体积和方量，然后累计求和得到桩基总混凝土量。
5.桩基工程土方量计算
土方量计算是指对桩基工程中挖掘和填土所需土方数量的统计和计算。
土方量计算一般根据设计方案和图纸要求，计算桩基工程中的开挖和回填
土方量，然后累计求和得到桩基总土方量。
总之，桩基工程量计算需要根据工程设计和图纸要求，结合现场实际
情况进行统计和计算。
计算结果将直接影响到工程的材料采购和施工进度
的安排，因此精确的工程量计算对于工程顺利进行具有重要意义。
桩基础工程量计量(完整版)PPT课件
2021
泥浆护壁成孔灌注桩施工说明
4
拌制护壁泥浆
11
灌
钢筋笼制作
安放导管
注 水
混
测
量
放
1
线 定
埋 设 护 筒
2
桩
机
就
3
位 调
成 孔
5
第
一
6
次 清
质
量
检
9
验
10
下
凝
第
二
12
次 清
混 凝 土
13
14
土 搅 拌
15
桩
整
孔
孔
位
平
8
整
废泥浆排放
度
7
泥浆沉淀
2021
承台
2021
桩基础工程量计量案例
2021
预制钢筋混凝土桩 桩基础工程量计算
2021
制桩
预制钢筋混凝土桩
预制桩制作工程量=桩=长桩长桩×断桩面断面面积面积×（1+损耗率） 计算预制钢筋混凝土桩体积时，按设计全长（包括桩尖，不扣 除桩尖虚体积）乘以截面面积计算。
2021
运桩
预制钢筋混凝土桩若在预制厂制作，施工前应将桩运至工地现场 位置，此种情况下需另计桩的运输费用。若在现场预制，水平就位 距离超过15m时，另计桩的运输费用，根据桩长执行预制构件运输 定额；水平就位距离不超过15m时，不计桩的运输费用。
损耗率（%）
打孔灌注混凝土桩
1.25
1.5
钻孔灌注混凝土桩
1.30
1.5
打孔灌注砂桩
1.30
3
打孔灌注砂石桩
1.30
3
注：1.灌注砂石桩除上述充盈系数和损耗率外，还包括级配密实系数1.334. 2.充盈系数是指实际灌注材料体积与按设计桩身直径计算体积之比，实际施工与定额规定不同时，按实际换算。
泥浆护壁成孔灌注桩施工说明
4
拌制护壁泥浆
11
灌
钢筋笼制作
安放导管
注 水
混
测
量
放
1
线 定
埋 设 护 筒
2
桩
机
就
3
位 调
成 孔
5
第
一
6
次 清
质
量
检
9
验
10
下
凝
第
二
12
次 清
混 凝 土
13
14
土 搅 拌
15
桩
整
孔
孔
位
平
8
整
废泥浆排放
度
7
泥浆沉淀
2021
承台
2021
桩基础工程量计量案例
2021
预制钢筋混凝土桩 桩基础工程量计算
2021
制桩
预制钢筋混凝土桩
预制桩制作工程量=桩=长桩长桩×断桩面断面面积面积×（1+损耗率） 计算预制钢筋混凝土桩体积时，按设计全长（包括桩尖，不扣 除桩尖虚体积）乘以截面面积计算。
2021
运桩
预制钢筋混凝土桩若在预制厂制作，施工前应将桩运至工地现场 位置，此种情况下需另计桩的运输费用。若在现场预制，水平就位 距离超过15m时，另计桩的运输费用，根据桩长执行预制构件运输 定额；水平就位距离不超过15m时，不计桩的运输费用。
损耗率（%）
打孔灌注混凝土桩
1.25
1.5
钻孔灌注混凝土桩
1.30
1.5
打孔灌注砂桩
1.30
3
打孔灌注砂石桩
1.30
3
注：1.灌注砂石桩除上述充盈系数和损耗率外，还包括级配密实系数1.334. 2.充盈系数是指实际灌注材料体积与按设计桩身直径计算体积之比，实际施工与定额规定不同时，按实际换算。
《桩基础计算》课件
桩基础的验算
1
桩基础的荷载试验
通过加荷试验，验证桩的承载力和变形性能。
2
桩基础的变形试验通过实测变形数据源自评估桩的工作性能和稳定性。3
桩基础的监测与评估
通过长期监测，评估桩的使用寿命和安全性。
结论
桩基础的应用范围
适用于高层建筑、桥梁、码 头和特殊土质等复杂工程。
考虑的因素
地质条件、荷载特点、变形 要求和工程可行性。
桩的长度计算
考虑到土层的承载和沉降要求， 计算桩的合适长度。
桩的相互作用计算
考虑多根桩之间的相互影响，计 算桩群的整体承载性能。
桩的设计
基于荷载的桩设计
根据设计荷载和土壤性质选择合适的桩形式和尺寸。
基于荷载和变形的桩设计
结合荷载和变形要求，优化桩的尺寸和排布方案。
基于地基的桩设计
根据地基条件和工程要求选择合适的桩型和桩长。
《桩基础计算》PPT课件
欢迎收看《桩基础计算》PPT课件！本课件将引导您了解桩基础的重要性、计 算方法、设计原则和验算过程。让我们一起来探索吧！
什么是桩基础？
桩基础是一种深基础形式，通过将大型钢筋混凝土柱（桩）置于地下，将结构的荷载通过桩传递到更深的土层， 用于增加地基的承载能力和稳定性。
桩基础的分类
摩擦桩
通过桩身与土壤之间的摩擦力来传递荷载。
端承桩
通过桩端与土壤的承载力来传递荷载。
承台桩
在承台上加固多根桩，共同承担荷载。
桩基础与其他基础的比较
1
显著优点
提供较高的承载能力和稳定性。
适应性广泛
2
可应用于各种地质条件和工程类型。
3
施工复杂
需要更多的施工时间和专业技术。
桩与地基基础工程量计算课件
扩大头预算（报价）工程量按 图示尺寸以体积计算，结算按 实际体积计算。
桩基础的挖土方工程 量的计算公式为：
38
V V1 V 2V3
V — 人工挖孔桩体积（含护壁）
V
—圆柱体积
1
V2 —园台体积
V3 —圆柱体积
V1
1 D2 H
4
h
V2
1 3 h2
S1 S0
S1S2
1 12
h2
D12 D02 D1D0
2、接桩材料：金属板δ20mm，电焊
接桩
注意：在清单中，一般不填写定额工程量。 （三）组价分析（如下框图）
（四）软件计价
31
工程名称：
分部分项工程量清单（表1-1）
第页共页
序 号
项目编码
项目名称
计量 单位
工程 数量
备注
预应力混凝土管桩（试验桩） 【项目特征】 1、单桩长度、根数15m、3根
6 010201001002 2、 桩截面：桩径400mm，壁厚95mm m 45
23
4、接桩的清单工程量和定额工程量均为：240（个）
5、桩尖的数量：每个7.5（kg）
1）打（压）预制混凝土桩的桩尖数量（t） 7.5（kg/个）* （240-12-3）（个） =1687.5（kg） =1.69（t） 2）打（压）试验桩的桩尖数量： 7.5（kg/个）* 3（个） =22.5（kg） =0.023（t）
156
36
人工挖孔桩土方
人工挖孔桩土方 入岩增加费
挖桩间土方（承台土方） 土石方外运
人
人工挖孔桩护壁砼浇捣
工
人工挖孔桩护壁
挖 孔
人工挖孔桩护壁砼制作
桩
桩基础的挖土方工程 量的计算公式为：
38
V V1 V 2V3
V — 人工挖孔桩体积（含护壁）
V
—圆柱体积
1
V2 —园台体积
V3 —圆柱体积
V1
1 D2 H
4
h
V2
1 3 h2
S1 S0
S1S2
1 12
h2
D12 D02 D1D0
2、接桩材料：金属板δ20mm，电焊
接桩
注意：在清单中，一般不填写定额工程量。 （三）组价分析（如下框图）
（四）软件计价
31
工程名称：
分部分项工程量清单（表1-1）
第页共页
序 号
项目编码
项目名称
计量 单位
工程 数量
备注
预应力混凝土管桩（试验桩） 【项目特征】 1、单桩长度、根数15m、3根
6 010201001002 2、 桩截面：桩径400mm，壁厚95mm m 45
23
4、接桩的清单工程量和定额工程量均为：240（个）
5、桩尖的数量：每个7.5（kg）
1）打（压）预制混凝土桩的桩尖数量（t） 7.5（kg/个）* （240-12-3）（个） =1687.5（kg） =1.69（t） 2）打（压）试验桩的桩尖数量： 7.5（kg/个）* 3（个） =22.5（kg） =0.023（t）
156
36
人工挖孔桩土方
人工挖孔桩土方 入岩增加费
挖桩间土方（承台土方） 土石方外运
人
人工挖孔桩护壁砼浇捣
工
人工挖孔桩护壁
挖 孔
人工挖孔桩护壁砼制作
桩
桩基础工程量计算及举例课件
1混凝土桩砂桩砂石柱碎石桩的体积按设计的桩长包括桩尖不扣除桩尖虚体积乘以设计规定桩径如设计无规定时桩径按钢管管箍外径截面面积计算
2.2 桩基础工程工程量计算规则
2.2.1 桩基础工程定额说明 2.2.2 桩基础工程工程量计算规则
桩基础工程量计算及举例
2.2.1 分部工程说明
1. 本定额适用于一般工业与民用建筑工程的桩基础， 不适 用于水工建筑、公路桥梁工程。
桩基础工程量计算及举例
13. 各种灌注桩材料用量中均已包括一定的充盈系数和材料损 耗。
14. 凿桩头指凿桩长度在500mm以内。预制桩截桩长度在5001000mm时，按截桩头计算；预制桩截桩长度在1000mm以 上按截桩计算。灌注桩凿桩头、截桩不分长短均按凿桩头 相应项目计算。
15. 人工挖孔灌注柱成孔，如桩的设计长度超过20m时，桩长 每增加5m（包括5m以内）基价增加20%。
2. 送桩：按各类预制桩截面面积乘以送桩长度（即打桩架底 至桩顶面高度或自桩顶面至自然地坪面另加0.5ｍ）以立 方米计算。送桩后孔洞如需回填时，按第一章相应项目计 算。
3. 接桩：电焊接桩按设计接头，以个计算。
桩基础工程量计算及举例
5. 钻孔灌注混凝土桩按下列规定计算。 1) 钻孔按实钻孔长度乘以设计桩截面面积计算。 2) 灌注混凝土按设计桩长（包括桩尖，不扣除桩尖虚体 积）与超灌长度之和乘以设计桩断面面积以立方米计 算。超灌长度设计有规定的，按设计规定；设计无规 定的，按0.25米计算。 3) 泥浆运输按成孔体积以立方米计算。
桩基础工程量计算及举例
项目
单位工程的工程量
钢筋混凝土方桩 钢筋混凝土管桩 钢筋混凝土板桩 钢板桩 各类灌桩
150ｍ3 50ｍ3 50ｍ3
50t 80ｍ3
2.2 桩基础工程工程量计算规则
2.2.1 桩基础工程定额说明 2.2.2 桩基础工程工程量计算规则
桩基础工程量计算及举例
2.2.1 分部工程说明
1. 本定额适用于一般工业与民用建筑工程的桩基础， 不适 用于水工建筑、公路桥梁工程。
桩基础工程量计算及举例
13. 各种灌注桩材料用量中均已包括一定的充盈系数和材料损 耗。
14. 凿桩头指凿桩长度在500mm以内。预制桩截桩长度在5001000mm时，按截桩头计算；预制桩截桩长度在1000mm以 上按截桩计算。灌注桩凿桩头、截桩不分长短均按凿桩头 相应项目计算。
15. 人工挖孔灌注柱成孔，如桩的设计长度超过20m时，桩长 每增加5m（包括5m以内）基价增加20%。
2. 送桩：按各类预制桩截面面积乘以送桩长度（即打桩架底 至桩顶面高度或自桩顶面至自然地坪面另加0.5ｍ）以立 方米计算。送桩后孔洞如需回填时，按第一章相应项目计 算。
3. 接桩：电焊接桩按设计接头，以个计算。
桩基础工程量计算及举例
5. 钻孔灌注混凝土桩按下列规定计算。 1) 钻孔按实钻孔长度乘以设计桩截面面积计算。 2) 灌注混凝土按设计桩长（包括桩尖，不扣除桩尖虚体 积）与超灌长度之和乘以设计桩断面面积以立方米计 算。超灌长度设计有规定的，按设计规定；设计无规 定的，按0.25米计算。 3) 泥浆运输按成孔体积以立方米计算。
桩基础工程量计算及举例
项目
单位工程的工程量
钢筋混凝土方桩 钢筋混凝土管桩 钢筋混凝土板桩 钢板桩 各类灌桩
150ｍ3 50ｍ3 50ｍ3
50t 80ｍ3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同规格的桩，宜先大后小、先长后短
3.打桩 重锤低击，低锤重打
4.接桩 （1）不宜超过3个 （2）接桩方式： 1）焊接法 2）法兰螺栓法 3）硫磺胶泥锚接法
5.送桩 6.桩的入土深度控制 （1）摩擦桩 1）以标高为主 2）贯入度参考 （2）端承桩 1）贯入度为主 2）标高参考
2.静力压桩：借助压桩机的总重量将桩压入 土中，使桩沉到预定深度，适用于软土层。
锤击沉桩法 1.施工顺序 （1）确定桩位与沉桩顺序 （2）打桩机就位 （3）吊桩与喂桩 （4）校正 （5）锤击沉桩 （6）接桩 （7）再锤击沉桩 （8）送桩 （9）收锤 （10）切割桩头
2.沉桩顺序 （1）打桩应避免自外向内或从周边向中间进行 （2）对基础标高不一的桩，宜先深后浅；对不
桩基础工程计量
1、桩基的概念 桩基础是用承台梁（或承台板）把沉入土中
的若干个单桩的顶部联系起来的一种基础。 其作用是将上部建筑物的荷载传到深处承载 力较大的土层上。 注意：有一种桩的作用是处理软弱地基，提 高地基土的承载力。
柱 承台板
桩身
墙 承台梁
桩身
桩基的组成
2、桩的分类
按受力情况分 按所用材料分 按施工方法分
机架 自然地坪
3. 接桩
有些桩基设计很深，而预制桩因吊装、运输、就位等 原因，不能将桩预制很长，而需要接头。多采用电焊 接桩。
4. 截桩 当达到灌入度时，截去余桩。
5. 凿桩 当与桩台连接时，在接连处凿掉砼直到露出钢筋。
沉桩方法：
1.锤击沉桩：最普通的施工方法，用落锤、 柴油锤等桩锤，利用锤的冲击能克服对桩 的桩阻力，使桩沉到预定深度。
（2）喷射井点
1）原理：在井点管为内外两层双层管，
并在内部装有特别的喷射器。
2）适用条件
当土的渗透系数为0.1—20m/d（同轻型井
点一样），土质为填土、粉土、粘性土、砂土
时（同轻型井点一样），需要降水6m以上，
且采用二级轻型井点降水不经济时，可采用喷
射井点，该方法降水深度为8—20m。
（3）管井井点 1）组成 混凝土管井、潜水泵、抽水管。 2）适用范围
（2）管桩空心部分体积应扣除 ，混凝土灌
桩不包括空心填充所用的工料。
计算公式：L
（3）钢板桩
工程量计算方法：
t=∑设计桩长×桩截面面积×比重
钢板桩：大型基坑开挖加固土壁之用。
2.接桩
—有些桩基设计很深，而预制桩因吊装、运输、 就位等原因，不能将桩预制很长，而需要接头。一 般采用电焊接桩或硫磺胶泥接桩。
（1）按受力情况分：
端承桩: 穿过弱软土层而达于岩层或坚硬土层 上的桩，上部结构荷载主要由桩尖阻力承担。
摩擦桩：将荷载传布在四周土中的桩，荷载 靠桩表面与土的摩擦力承担。
软 土 层
摩擦桩 硬土层 端承桩
（2）按所用材料分 1）木桩 2）混凝土桩 3）钢筋混凝土桩 4)
预应力钢筋混凝土桩 5)钢桩
钢管，边浇、边拔、边振实的一种施工方法。 1.分类
（1）冲击钻成孔灌注桩 （2）回转钻成孔灌注 （3）潜水电钻成孔灌注 （4）钻孔压浆灌注桩 前三者需要泥浆护壁，泥浆的作用：护壁、携渣、 润滑、冷却。
2.施工工艺流程 场地平整→桩位放线→开挖将池、浆沟→护筒埋
设→钻机就位、孔位校正→成孔、泥浆循环、清除废 浆、泥渣→清孔换浆→终孔验收→下钢筋笼和钢导管 →浇筑水下混凝土→成桩。
它同预制桩施工工艺有重大区别，无接桩、送桩 钻进施工
3.钢筋笼吊装钻
4.混凝土浇筑
5.泥浆运输车辆
1.钻孔和泥浆运输的体积：
工程量计算方法：
— 按室外自然地坪至桩底的长度乘以桩断面以体积计算。 2.灌注砼的体积：
机架
自然 地坪
送桩工程量，按桩截面乘以送桩深度以体积计算。
送桩深度为打桩机机底至桩顶之间的距离或按自然 地坪至设计桩顶距离另加50cm计算。工程量=截面积
×送桩长度
自然地坪
0.5 送
空
桩
洞
长 度
桩顶标高
危 险
（二）钢筋砼钻孔灌注桩
又称沉管成孔灌注混凝土桩，是先将钢管打入土中
，然后在钢管内置放钢筋笼，浇灌混凝土，逐步拔出
（3）按施工方法分 1)预制桩 2)灌注桩
二、常见术语
1. 打桩（方桩、管桩） 采用打桩机械将预制桩沉入土层的过程。
2. 送桩
打桩过程中如果要求将 桩顶面打到低于桩架操 作平台以下，或打入自 然地坪以下时，由于桩 锤不能直接触击到桩头， 就需要另用一根冲桩 （送桩），放在桩头上， 将桩锤的冲击力传给桩 头，使桩打到设计位置， 然后将送桩去掉，这个 施工过程叫送桩。
静力压桩法 1.施工程序 同锤击沉桩法的程序对比：
锤击沉桩法 静力压桩法
锤击沉桩
接桩
静力压桩
接桩
送桩
收锤
送桩
终止压 桩
三、工程量计算规则
—桩与地基基础工程包括：打预制钢筋混凝
土桩、打拔钢板桩、灌注桩、接桩、送桩等项目。 （一）打预制钢筋混凝土桩（方桩、管桩、板桩等）
1.打桩工程量计算：
—按桩断面乘以全桩长（包括桩尖，不扣除桩尖虚体 积）以体积计算。
土类渗透参数降水深度粉土、砂土、碎石土 1～200m/d≥5m
3.截水
4.回灌
桩基础工程施工前检查要求
检查预制桩的出厂合格证及进场质量、桩位、 打桩顺序、桩身垂直度、接桩、打（压）桩的 标高或贯入等是符合设计和规范要求、桩竣工 位置偏差、桩身完整性检测和承载力监测必须 符合设计要求和规范规定。
工程量计算方法：电焊接桩 按设计接头数、硫磺胶泥按面
积计算。
硫磺胶泥示意图
3.送桩
—打桩过程中如果要求将桩顶面打 到低于桩架操作平台以下，或打入 自然地坪以下时，由于桩锤不能直 接触击到桩头，就需要另用一根冲 桩（送桩），放在桩头上，将桩锤 的冲击力传给桩头，使桩打到设计 位置，然后将送桩去掉，这个施工 过程叫送桩。
桩基础工程
地下水控制方法 1.集水明排法 开挖深度不大于3m时
2.人工降低地下水 （1）轻型井点（真空井点） 组成：①井点管 ②连接管 ③集水总管 ④抽水设备 平面布置：单排（上游）、双排（下游）、U形、环形。 形式：①平面形式:单排布置（地下水上游）、双排布置、环
形布置。 ②立面形式：单级<6m一级、多级<20m二级
3.打桩 重锤低击，低锤重打
4.接桩 （1）不宜超过3个 （2）接桩方式： 1）焊接法 2）法兰螺栓法 3）硫磺胶泥锚接法
5.送桩 6.桩的入土深度控制 （1）摩擦桩 1）以标高为主 2）贯入度参考 （2）端承桩 1）贯入度为主 2）标高参考
2.静力压桩：借助压桩机的总重量将桩压入 土中，使桩沉到预定深度，适用于软土层。
锤击沉桩法 1.施工顺序 （1）确定桩位与沉桩顺序 （2）打桩机就位 （3）吊桩与喂桩 （4）校正 （5）锤击沉桩 （6）接桩 （7）再锤击沉桩 （8）送桩 （9）收锤 （10）切割桩头
2.沉桩顺序 （1）打桩应避免自外向内或从周边向中间进行 （2）对基础标高不一的桩，宜先深后浅；对不
桩基础工程计量
1、桩基的概念 桩基础是用承台梁（或承台板）把沉入土中
的若干个单桩的顶部联系起来的一种基础。 其作用是将上部建筑物的荷载传到深处承载 力较大的土层上。 注意：有一种桩的作用是处理软弱地基，提 高地基土的承载力。
柱 承台板
桩身
墙 承台梁
桩身
桩基的组成
2、桩的分类
按受力情况分 按所用材料分 按施工方法分
机架 自然地坪
3. 接桩
有些桩基设计很深，而预制桩因吊装、运输、就位等 原因，不能将桩预制很长，而需要接头。多采用电焊 接桩。
4. 截桩 当达到灌入度时，截去余桩。
5. 凿桩 当与桩台连接时，在接连处凿掉砼直到露出钢筋。
沉桩方法：
1.锤击沉桩：最普通的施工方法，用落锤、 柴油锤等桩锤，利用锤的冲击能克服对桩 的桩阻力，使桩沉到预定深度。
（2）喷射井点
1）原理：在井点管为内外两层双层管，
并在内部装有特别的喷射器。
2）适用条件
当土的渗透系数为0.1—20m/d（同轻型井
点一样），土质为填土、粉土、粘性土、砂土
时（同轻型井点一样），需要降水6m以上，
且采用二级轻型井点降水不经济时，可采用喷
射井点，该方法降水深度为8—20m。
（3）管井井点 1）组成 混凝土管井、潜水泵、抽水管。 2）适用范围
（2）管桩空心部分体积应扣除 ，混凝土灌
桩不包括空心填充所用的工料。
计算公式：L
（3）钢板桩
工程量计算方法：
t=∑设计桩长×桩截面面积×比重
钢板桩：大型基坑开挖加固土壁之用。
2.接桩
—有些桩基设计很深，而预制桩因吊装、运输、 就位等原因，不能将桩预制很长，而需要接头。一 般采用电焊接桩或硫磺胶泥接桩。
（1）按受力情况分：
端承桩: 穿过弱软土层而达于岩层或坚硬土层 上的桩，上部结构荷载主要由桩尖阻力承担。
摩擦桩：将荷载传布在四周土中的桩，荷载 靠桩表面与土的摩擦力承担。
软 土 层
摩擦桩 硬土层 端承桩
（2）按所用材料分 1）木桩 2）混凝土桩 3）钢筋混凝土桩 4)
预应力钢筋混凝土桩 5)钢桩
钢管，边浇、边拔、边振实的一种施工方法。 1.分类
（1）冲击钻成孔灌注桩 （2）回转钻成孔灌注 （3）潜水电钻成孔灌注 （4）钻孔压浆灌注桩 前三者需要泥浆护壁，泥浆的作用：护壁、携渣、 润滑、冷却。
2.施工工艺流程 场地平整→桩位放线→开挖将池、浆沟→护筒埋
设→钻机就位、孔位校正→成孔、泥浆循环、清除废 浆、泥渣→清孔换浆→终孔验收→下钢筋笼和钢导管 →浇筑水下混凝土→成桩。
它同预制桩施工工艺有重大区别，无接桩、送桩 钻进施工
3.钢筋笼吊装钻
4.混凝土浇筑
5.泥浆运输车辆
1.钻孔和泥浆运输的体积：
工程量计算方法：
— 按室外自然地坪至桩底的长度乘以桩断面以体积计算。 2.灌注砼的体积：
机架
自然 地坪
送桩工程量，按桩截面乘以送桩深度以体积计算。
送桩深度为打桩机机底至桩顶之间的距离或按自然 地坪至设计桩顶距离另加50cm计算。工程量=截面积
×送桩长度
自然地坪
0.5 送
空
桩
洞
长 度
桩顶标高
危 险
（二）钢筋砼钻孔灌注桩
又称沉管成孔灌注混凝土桩，是先将钢管打入土中
，然后在钢管内置放钢筋笼，浇灌混凝土，逐步拔出
（3）按施工方法分 1)预制桩 2)灌注桩
二、常见术语
1. 打桩（方桩、管桩） 采用打桩机械将预制桩沉入土层的过程。
2. 送桩
打桩过程中如果要求将 桩顶面打到低于桩架操 作平台以下，或打入自 然地坪以下时，由于桩 锤不能直接触击到桩头， 就需要另用一根冲桩 （送桩），放在桩头上， 将桩锤的冲击力传给桩 头，使桩打到设计位置， 然后将送桩去掉，这个 施工过程叫送桩。
静力压桩法 1.施工程序 同锤击沉桩法的程序对比：
锤击沉桩法 静力压桩法
锤击沉桩
接桩
静力压桩
接桩
送桩
收锤
送桩
终止压 桩
三、工程量计算规则
—桩与地基基础工程包括：打预制钢筋混凝
土桩、打拔钢板桩、灌注桩、接桩、送桩等项目。 （一）打预制钢筋混凝土桩（方桩、管桩、板桩等）
1.打桩工程量计算：
—按桩断面乘以全桩长（包括桩尖，不扣除桩尖虚体 积）以体积计算。
土类渗透参数降水深度粉土、砂土、碎石土 1～200m/d≥5m
3.截水
4.回灌
桩基础工程施工前检查要求
检查预制桩的出厂合格证及进场质量、桩位、 打桩顺序、桩身垂直度、接桩、打（压）桩的 标高或贯入等是符合设计和规范要求、桩竣工 位置偏差、桩身完整性检测和承载力监测必须 符合设计要求和规范规定。
工程量计算方法：电焊接桩 按设计接头数、硫磺胶泥按面
积计算。
硫磺胶泥示意图
3.送桩
—打桩过程中如果要求将桩顶面打 到低于桩架操作平台以下，或打入 自然地坪以下时，由于桩锤不能直 接触击到桩头，就需要另用一根冲 桩（送桩），放在桩头上，将桩锤 的冲击力传给桩头，使桩打到设计 位置，然后将送桩去掉，这个施工 过程叫送桩。
桩基础工程
地下水控制方法 1.集水明排法 开挖深度不大于3m时
2.人工降低地下水 （1）轻型井点（真空井点） 组成：①井点管 ②连接管 ③集水总管 ④抽水设备 平面布置：单排（上游）、双排（下游）、U形、环形。 形式：①平面形式:单排布置（地下水上游）、双排布置、环
形布置。 ②立面形式：单级<6m一级、多级<20m二级
