施工平面图设计
施工平面布置图
在各区域边界设置明显的标识，以方便管理和人员识别。
临时设施布置
临时建筑
根据施工需要，搭建临时建筑或设施，如办公室、仓库、宿舍、食堂等。
临时水电设施
设置临时供电、供水设施，以满足施工和生活需要。
施工道路与运输通道
施工道路
规划合理的施工道路，确保施工机械和材料能够顺利进出。
运输通道
设置专门的运输通道，保障大型设备和材料的运输安全。
详细描述：施工机械与设备的布置应 满足高效作业的要求，合理安排设备 的位置和作业半径，确保施工效率最 大化。
施工机械与设备布置
总结词：安全操作
VS
详细描述：施工机械与设备的布置应 充分考虑安全操作的需求，如设置安 全通道、保持安全距离等，确保作业 人员的人身安全。
施工机械与设备布置
要点一
总结词
维护保养便利
强化成本控制意识
提高全员成本控制意识，从设计、采购、施工等各个环节加强成本 控制，实现降本增效。
06
施工平面布置图案例分 析
案例一：高层建筑施工平面布置图
高层建筑施工平面布置图需要考虑垂直运输、材料堆 放、加工场地、安全通道、消防设施等要素，合理规
划空间布局，确保施工安全和效率。
输标02入题
高层建筑施工平面布置图需要结合工程特点，如建筑 规模、结构形式、施工工艺等，进行针对性的规划设 计。
01
03
高层建筑施工平面布置图需要遵循相关规范和标准， 如《建筑施工组织设计规范》、《高层建筑施工规范》
等，确保施工安全和质量。
04
高层建筑施工平面布置图需要考虑周边环境，如周边 建筑、道路、绿化等，避免施工对周边环境造成不良 影响。
案例二：大型工业厂房施工平面布置图
施工平面布置图
1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。
不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。
现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。
根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。
工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。
根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。
单位工程施工平面图设计
上一页
下一页 返回
第二节单位工程施工平面图设计的 内容与步骤
井架(龙门架)与外墙边的距离，最好以吊篮边靠近脚手架为 宜，这样可以减少过道脚手架的搭设工作。
搅拌站、加工棚及各种材料堆场及仓库的布置
6所示。
上一页 返回
[任务5.2]LED数码显示器接口设讨
5. 2. 1概述 显示器是单片机应用系统中最基本、最常
用的输出设备，用户可以利用显示器显示 各种信息，实现人机对活的输出。 1. LED显示器的结构 LE D显示器内部由8个发光二极管组成。 LED显示器内部的连接方式有共阳极接法 和共阴极接法。发光二极管的阳极连在一 起称为共阳极接法，发光二极管的阴极连 在一起称为共阴极接法。如图5-7所下示一页。返回
搅拌站、仓库和材料、构件的布置应尽量靠近使用地点或在 起重机服务范围内，并考虑到运输和装卸料方便。
搅拌站的布置。搅拌站的布置应符合下列要求:
搅拌站应有后台上料的场地，尤其是混凝土搅拌站，要考虑 与砂石堆场、水泥库一起布置，既要互相靠近，又要便于这 些大宗材料的运输和装卸。
搅拌站应尽可能布置在垂直运输机械附近，以减少混凝土及 砂浆的水平运距。
上一页 下一页 返回
[任务5.2]LED数码显示器接口设讨
5. 2. 6 8位LED显示器的制
动手制作硬件电路对单片机的学习是非常 有利的，在最小系统板的基础上，设计一 个LED显示器电路，即可完成相关的LED 实验，加深对LED电路的理解和提高自身 的编程水平。如果再配合键盘电路，则可 以完成更多的实验。由于静态显示电路不 适合多个LED显示器，所以在这里制作一 个比较常见的动态显示电路。如图5-12所 示。
施工平面图设计
施工平面图设计(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--六、施工平面图设计1.施工平面图设计的原则和内容施工平面图是工程项目施工组织设计的一项重要内容, 科学合理的施工平面图设计, 对于提高施工生产效率, 降低工程建设成本, 保证工程质量和施工安全等方面起着十分关键的作用。
施工平面图设计的重要性和必要性早已受到工程施工管理人员的普遍关注。
根据施工范围的大小, 施工平面图设计可分为施工总平面图设计和单位工程施工平面图设计。
施工总平面图设计是指整个工程建设项目的施工场地总平面布置图, 是全工地施工部署在空间上的反映。
单位工程施工平面图是针对单位工程施工而进行的施工场地平面布置。
施工总平面图的设计原则、内容和详尽程度等不尽一致。
（1）施工平面图设计的原则☆在满足施工需要前提下, 尽量减少施工用地, 不占或少占农田, 施工现场布置要紧凑合理。
☆合理布置起重机械和各项施工设施, 科学规划施工道路, 尽量降低运输费用。
☆科学确定施工区域和场地面积, 尽量减少专业工种之间交叉作业。
☆尽量利用永久性建筑物、构筑物或现有设施为施工服务, 降低施工设施建造费用, 尽量采用装配式施工设施, 提高其安装速度。
☆临时设施应方便生产和生活, 办公区、生活区和生产区宜分离设置。
☆符合节能、环保、安全和消防等要求。
☆遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
（2）施工平面布置图的内容①施工总平面布置图的内容☆项目施工用地范围内的地形状况；☆全部拟建的建（构）筑物和其他基础设施的位置；☆项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。
②施工现场平面布置图的内容☆工程施工场地状况；☆拟建建（构）筑物的位置、轮廓尺寸、层数等；☆工程施工现场的加工设施、存贮设施、办公和生活用房等的位置和面积；☆布置在工程施工现场的垂直运输设施、供电设施、供水供热设施、排水排污设施和临时施工道路等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。
单位工程施工平面图设计
二、单位工程பைடு நூலகம்工平面图的设计内容
（1）已建和拟建的地上地下的一切房屋、构筑物以及其 他设施（道路和管线等）的位置和尺寸。
（2）测量放射线标桩位置，地形等高线和土方取弃场 地。
（3）移动式起重机开行路线、轨道布置和固定式垂直 运输设备位置。
（4）各种搅拌站，加工厂，材料、构件、加工半成品、 机具的仓库和堆场。
（一）设计和施工组织设计时所依据的有关拟建 工程的当地原始资料
（1）自然条件调查资料。 （2）技术经济调查。 （3）社会调查资料。
（二）有关的设计资料、图纸等 （1）建筑总平面图。 （2）一切原有和拟建的地下、地上管道位置资料。 （3）建筑区域的竖向设计资料和土方平衡图。 （4）本工程如属群体工程之一，应符合施工组织
送审
单位工程施工进度计划的编制程序
单位工程施工平面图
一、单位工程施工平面图的设计的概念
单位工程施工平面图是对拟建单位工程施工现场 所作的平面规划和空间布置图。
单位工程施工平面图是进行施工现场布置的依 据和实现施工现场有计划、有组织进行文明施工的 先决条件，因此它是单位工程施工组织设计的重要 组成部分。
（三）运输道路的布置 施工现场应优先利用永久性道路，或先建永久性道
路的路基，作为道路使用，在工程竣工前再铺路面。运 输道路应按现场生产的需要，沿生产和生活性施工设施 布置，使其畅通无阻。 （四）行政管理、文化生活、福利用临时设施的布置
临时设施应尽可能采用活动式结构或就地取材设 置，办公室应靠近施工现场，与工地人口联系方便，工 人休息室应设在工人作业区，宿舍应布置在安全的上风 向，门卫及收发室应布置入口处。
R≥B＋A
2）双侧布置。当建筑物较宽，构件重量较重时， 可采用双测布置（或环形布置）。起重半径R应满足 下式要求：
施工平面图

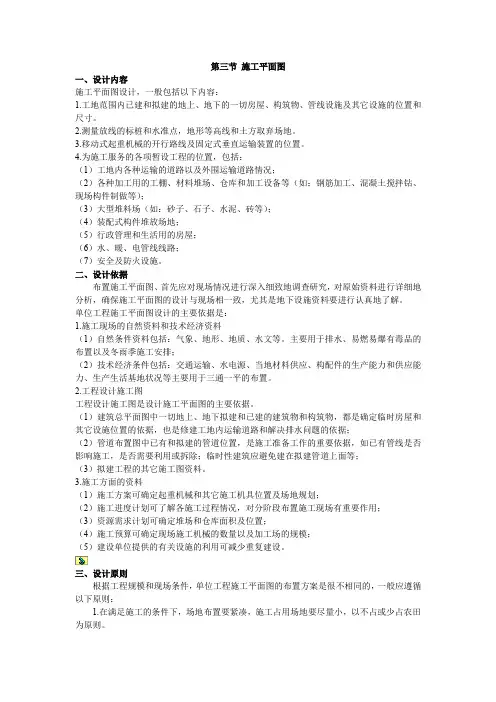

第三节施工平面图一、设计内容施工平面图设计，一般包括以下内容：1.工地范围内已建和拟建的地上、地下的一切房屋、构筑物、管线设施及其它设施的位置和尺寸。
2.测量放线的标桩和水准点，地形等高线和土方取弃场地。
3.移动式起重机械的开行路线及固定式垂直运输装置的位置。
4.为施工服务的各项暂设工程的位置，包括：（1）工地内各种运输的道路以及外围运输道路情况；（2）各种加工用的工棚、材料堆场、仓库和加工设备等（如：钢筋加工、混凝土搅拌钻、现场构件制做等）；（3）大型堆料场（如：砂子、石子、水泥、砖等）；（4）装配式构件堆放场地；（5）行政管理和生活用的房屋；（6）水、暖、电管线线路；（7）安全及防火设施。
二、设计依据布置施工平面图、首先应对现场情况进行深入细致地调查研究，对原始资料进行详细地分析，确保施工平面图的设计与现场相一致，尤其是地下设施资料要进行认真地了解。
单位工程施工平面图设计的主要依据是：1.施工现场的自然资料和技术经济资料（1）自然条件资料包括：气象、地形、地质、水文等。
主要用于排水、易燃易爆有毒品的布置以及冬雨季施工安排；（2）技术经济条件包括：交通运输、水电源、当地材料供应、构配件的生产能力和供应能力、生产生活基地状况等主要用于三通一平的布置。
2.工程设计施工图工程设计施工图是设计施工平面图的主要依据。
（1）建筑总平面图中一切地上、地下拟建和已建的建筑物和构筑物，都是确定临时房屋和其它设施位置的依据，也是修建工地内运输道路和解决排水问题的依据；（2）管道布置图中已有和拟建的管道位置，是施工准备工作的重要依据，如已有管线是否影响施工，是否需要利用或拆除；临时性建筑应避免建在拟建管道上面等；（3）拟建工程的其它施工图资料。
3.施工方面的资料（1）施工方案可确定起重机械和其它施工机具位置及场地规划；（2）施工进度计划可了解各施工过程情况，对分阶段布置施工现场有重要作用；（3）资源需求计划可确定堆场和仓库面积及位置；（4）施工预算可确定现场施工机械的数量以及加工场的规模；（5）建设单位提供的有关设施的利用可减少重复建设。
施工总平面图设计原则
施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
一、施工总平面图设计的内容ﻫ (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二）一切为全工地施工服务的临时设施的布置位置,包括:(1)施工用地范围,施工用的各种道路;ﻫ (２)加工厂、制备站及有关机械的位置;ﻫ (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;（４)行政管理房、宿舍、文化生活福利建筑等;ﻫ（5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(7）一切安全、消防设施位置。
(6)机械站、车库位置；ﻫ(三)永久性测量放线标桩位置ﻫ许多规模巨大的建筑项目，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况,及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则ﻫ(１）尽量减少施工用地,少占农田,使平面布置紧凑合理。
（2)合理组织运输,减少运输费用，保证运输方便通畅。
ﻫ (3)施工区域的划分和场地的确定,应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
（4）充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
ﻫ三、施工总平面图设计的依据（1)各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
ﻫ (２)建设地区的自然条件和技术经济条件。
ﻫ (3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
施工现场平面布置图
第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。
室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。
办公室移入楼内。
2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。
现场不设置供居住区。
3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。
5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。
6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。
7、应至少在每四层设置一个配电箱和一个临时水源。
8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。
9、全体现场施工人员应统一佩带工作牌。
10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。
施工平面布置图-ppt课件
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
四、设计的步骤与要求
• （1）场地基本情况
• 1、 场地的形状尺寸； • 2、已建和拟建建筑物或构筑物； • 3、已有的水源、电源及水电管线、排水设施； • 4、已有的场内、场外道路，围墙； • 5、施工需予以保护的树木、房屋及其它设施等。
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
施工平面布置
1 施工平面布置的内容
⑴ 施工场地状况：包括施工入口、施工围挡、与场外道路的 衔接；建筑总平面上已建和拟建的地上和地下的一切建(构)筑物及 其它设施的位置、轮廓尺寸、层数等；
② 当多种材料同时布置时，对大种的，单位重量大的和先使 用的材料应尽量靠近使用地点或起重机附近；对量少、质轻和后 期使用的材料则可布置得稍远。
③ 水泥、砂、石子等大宗材料应环绕搅拌站就近布置。
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
⑵ 为便于排除地表水和降低地下水，施工 现场应设置排水沟，并接通永久性下水道。
⑶ 单位工程施工临时供电应在全工地性 施工总平面图中统筹考虑。独立的单位工程施 工时，根据计算的用电量选用变压器。现场临 时供电多采用架空线路，塔吊回转半径内采用 埋地电缆。
工地配电箱防护
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
单位工程施工平面图的设计内容
单位工程施工平面图的设计内容一、工程施工平面图设计的基本要求1.工程施工平面图设计应遵循施工单位的规划布置要求，保证合理布局、空间利用率高、通道畅通和工序顺序合理等原则。
2.工程施工平面图设计应考虑施工现场的地形地貌、气候环境、施工季节等因素，合理选择施工时间、施工工艺和施工方法。
3.工程施工平面图设计应遵循安全生产、环保节能的原则，合理设置安全设施、保护措施和环保设备，确保施工过程安全、环保。
4.工程施工平面图设计应根据实际情况和要求，确定施工现场的设备厂房、办公室、仓库、堆场、施工道路、施工通道、施工临时设施等位置和布局。
5.工程施工平面图设计应考虑未来施工工序的关系，合理规划施工分部工程间的关系，避免施工冲突、施工交叉和影响工程质量和进度的因素。
二、工程施工平面图设计的具体内容1.施工单位规划布置施工单位根据工程施工要求和实际情况，对施工现场进行整体规划和布置，确定施工单位的设备厂房、仓库、办公室、堆场、道路、通道等位置和布局，保证施工过程有序进行。
2.临时施工设施设置根据施工需要，设置施工现场的临时设施，如施工工棚、施工通道、施工场地、仓库、材料堆放场地等，确保施工现场有序、安全施工。
3.施工通道和运输通道设置安排施工通道和运输通道，保证各类车辆、机具和设备的进出方便顺畅，避免施工现场交通堵塞、施工物资运输不便等问题。
4.施工设备材料摆放根据施工工艺和要求，合理摆放施工设备、机具和材料，确保施工现场有序正常施工，提高施工效率和质量。
5.安全生产设施设置设置安全生产设施，如安全警示标识、防护设施、安全通道、急救设施等，保证施工现场安全生产，避免施工意外和伤害事件的发生。
6.环保节能设备设置设置环保节能设备，如垃圾分类处理设施、污水处理设施、噪音降低设施等，保护环境和节约能源，实现绿色施工和可持续发展。
7.施工现场管理措施设置施工现场管理措施，如施工现场的分区管理、施工作业区域的划分、施工作业人员的管理、施工进度的监控等，保证施工过程有序进行。
施工平面布置图图例
fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ） 绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差 （m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。
施工总平面布置图
施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。
8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。
2施工交通利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。
3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。
3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。
(2)河流取水点应设置在水质较好地点。
取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。
3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。
拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。
4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。
用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量；L1—用电不均匀系数；ΣPc一一全部施工用电设备额定量之和；ΣPa一一室内照明设备总和额定用电量之和；ΣPb一室外照明设备总和额定用电量之和；Kl-全部施工用电设备同时使用系数，Kl=O.7；K2一室内照明设备同时使用系数，K2=0.8;K3一室外照明设备同时使用系数，K3=1；ΣPC=66.5kw；ΣPa=Okw;不考虑照明用电。
《施工平面布置图》课件
当施工现场发生变化时，如地质条件、周边环境等，及 时更新施工平面布置图
对已完成的施工平面布置图进行归档整理，为后续类似 项目提供参考和借鉴
05
案例分析
案例一：某住宅小区施工平面布置图
总结词：合理紧凑
详细描述：该住宅小区的施工平面布置图充分考虑了施工流程和场地条件，合理 规划了各个施工区域，如建材堆放区、作业加工区、临时设施区等，使得整个施 工现场显得紧凑有序，提高了施工效率。
审查要点 现场实际情况与图纸是否相符
施工设施的安全距离是否满足规范要求
审查要点与流程
施工材料堆放是否合理 施工道路是否畅通无阻
临时设施是否齐全
审查要点与流程
01
02
03
初步审查
查看图纸完整性、规范性 及与现场实际情况的一致 性
现场核查
对施工平面布置进行实地 考察，核实图纸内容
详细审查
对施工设施、材料堆放、 道路、临时设施等进行逐 一审查
根据工程特点和施工要求，分析施工 过程中的各项需求，如临时设施、材 料堆放、运输通道等。
施工条件分析
分析施工过程中的各项条件，包括施 工队伍、材料、设备、资金等，为施 工平面布置提供依据。
方案设计与比选
设计备选方案
根据现场调研和分析结果，设计 多个施工平面布置方案。
方案评估与比选
对各个备选方案进行评估和比较， 综合考虑技术可行性、经济合理性 、安全可靠性等因素，选择最优方 案。
感谢您的观看
THANKS
问题诊断与改进
问题诊断 施工设施布置不当，影响施工效率
材料堆放不规范，存在安全隐患
问题诊断与改进
道路规划不合理，导致交通拥堵 临时设施不足，影响施工生活条件 改进措施
施工现场总平面布置图
高交通安全性。
临时交通管制措施
03
针对施工期间可能出现的交通拥堵或特殊情况，制定相应的临
时交通管制措施，如单向通行、限时通行等。
临时设施规划布局
1 2
临时设施类型及数量确定
根据施工需求和现场条件，合理规划各类临时设 施，如办公区、生活区、仓库、加工场等，并确 定其数量和规模。
设施布局和空间利用
优化设施布局，提高空间利用效率，同时考虑人 员流动、物资运输和消防安全等因素。
绿化美化
在施工现场周边和空闲区域进行绿化美化，改 善施工环境。
符合城市规划
布置图应符合城市规划的要求，与周边环境相协调，提升城市形象。
03
总平面布置图设计要素
道路交通组织设计
道路宽度、转弯半径和坡度设计
01
确保施工车辆和人员安全、顺畅通行，同时考虑未来使用需求
和地形条件。
交通标志和标线设置
02
明确指示施工区域内的交通流向、停车区域和限速等要求，提
实际情况。
05
案例分析：某大型项目施工现场总平面布 置图优化实践
项目背景介绍
项目概述
该项目为一座大型商业综合体，包括购物中心、酒店、办公楼等 多个功能区域，总建筑面积达到数十万平方米。
地理位置
项目位于城市中心区域，周边交通繁忙，人流密集，施工环境复杂 。
施工要求
项目要求高质量、高效率完成，同时确保施工过程中的安全、环保 等各方面的要求。
02 制定现场监控方案，对施工现场进行定期或不定 期的检查和评估。
03 及时处理现场协调与监控中发现的问题，确保施 工质量和安全。
变更管理程序实施
建立变更管理程序，明确变更的 申请、审批、实施和验收等流程
施工进度计划与施工平面图设计
做好施工进度计划与施工平 面图的记录和归档工作
感谢您的耐心观看
汇报人：
添加副标题
施工进度计划与施工平面图 设计
汇报人：
目录
CONTENTS
01 施工进度计划
02 施工平面图设计
03 施工进度计划与施 工平面图的关系
04 施工进度计划与施工 平面图的实施与管理
施工进度计划
确定施工任务和施工顺序
确定施工任务：根据项目需求，明确施工任务和施工内容 确定施工顺序：根据施工任务和施工内容，确定施工顺序和施工流程 制定施工计划：根据施工任务和施工顺序，制定详细的施工计划和施工进度表 施工进度控制：根据施工计划和施工进度表，进行施工进度控制和调整，确保施工进度和质量。
计算工程量
工程量清单：列出所有需要完成 的工程量
工程量计算方法：采用定额法、 工程量清单法等方法进行计算
工程量计算软件：使用工程量计 算软件进行快速准确的计算
工程量审核：对计算结果进行审 核，确保准确性
确定各施工过程的持续时间
确定施工过程的顺序和逻辑关系 计算每个施工过程的工作量和资源需求 考虑施工过程中的风险和不确定性因素 制定合理的施工进度计划，确保工程按期完成
化
加强与业主、监理、设计等各 方的沟通和协调，确保施工顺
利进行
管理施工进度计划与施工平面图的注意事项
确保施工进度计划与施工平 面图的准确性和完整性
制定合理的施工进度计划和 施工平面图
明确施工进度计划与施工平 面图的目的和意义
加强施工进度计划与施工平 面图的执行和监督
及时调整施工进度计划与施工 平面图，以适应实际情况的变
确定临时设施的位置
考虑施工现场的地形、地貌和周边环境 确定临时设施的种类和数量 考虑临时设施的布局和位置，避免影响施工进度和工程质量 考虑临时设施的环保和安全要求，确保施工安全
第8章单位工程施工平面图设计
8.3.7 施工现场标牌的布置
(1) 施工现场的大门口应有整齐明显的“五 牌一图”。
特别提示：“五牌”— 工程概况牌、组织 机构牌、消防保卫牌、安全生产牌、文明 施工牌。“一图”— 施工现场总平面布置 图。
(2) 门头及大门应设置企业标识。 (3) 在施工现场显著位置，设置必要的安全
施工内容的标语。 (4) 宜设置读报栏，宣传栏和黑板报等宣传
及车库，修理车间等设施的建设。这些临时性建筑物建筑 面积需要数量应视工程项目规模大小、工期长短、施工现 场条件、项目管理机构设置类型等，依据建筑工程劳动定 额，先确定工地年(季)高峰平均职工人数，然后根据现行 定额或实际经验数值，按下式计算：
式中：S —— 建筑面积,m2；
N —— 人数；
P —— 建筑面积指标。
3. 临时行政、生活用房设计规定 (JGJ/T 188—2009)《施工现场临时建筑物技术规范》对临时、生活区和施工作业区应分区设置。 (2) 办公区、生活区宜位于塔吊等机械作业半径外面。 (3) 生活房宜集中建设、成组布置，并设置室外活动区域。 (4) 厨房、卫生间宜设置在主导风向的下风侧。 2) 建筑设计 (1) 办公室的人均使用面积不宜小于4m2，会议室使用面积不宜小于30m2； (2) 办公用房室内净高不应低于2.5m； (3) 餐厅、资料室、会议室应设在底层。 (4) 宿舍人均使用面积不宜小于2.5m2，室内净高不应低于2.5m，每间宿舍居
【提出问题】 1．如何按上图进行施工供电设计； 2．如何计算工地总用水量； 3．如何计算居民区宿舍的面积。
课题8.1 单位工程施工平面图设计概述
单位工程施工平面图即一幢建筑物(或构筑 物)的施工现场布置图。它的内容十分丰富， 可分阶段绘制，分为基础、主体和装修(水 电应放到同一张图上)；它是施工组织设计 的重要组成部分，是布置施工现场的依据， 是施工准备工作的一项重要内容，也是实 现有组织有计划进行文明施工的先决条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P F = qK
式中:F——仓库总面积(m2)； P——仓库材料储备量； q——每m2仓库面积存放的材料、制品的数量； K—仓库面积利用系数（考虑人行道和车道所占面积）
③ 选择仓库的结构形式，确定材料、设备的装卸方法 ④ 确定仓库和堆场的位置
同济大学建设管理与房地产系
8.
生活福利建筑物。
4 大型临时设施的计算和布置
（3）仓库和堆场的布置 根据各施工阶段的需要和材料设备使用的先后顺序 来进行布置，提高场地使用的周转效率。
同济大学建设管理与房地产系
8．3 单位工程施工平面图设计
布置运输道路 第3步： 布置运输道路 (A)尽可能利用永久性道路。 (B)满足消防要求。消防车道宽度不小于3.5m。 (C)汽车单行道的现场道路最小宽度为3m，双行道的最 小宽度为6m。 布置临时设施 第4步： 布置临时设施 可分为生产性和生活性两类。 布置临时水电管网 第5步： 布置临时水电管网 (1） 临时供水的布置 （2） 临时供电的布置 供水管网布置 管径的大小 用电量和导线等计算 变电器、配电箱布置 安全架空距离
同济大学建设管理与房地产系
8. 1 概述
（2）主要设计原则 1）尽量减少施工用地面积。 2）保证运输方便，减少两次搬运，降低运输费用。 3）充分利用各种永久建筑、管线、道路，降低临时设 施的修建费用。 4）合理布置生产、生活福利方面的临时设施。 5）满足技术安全、防火和环保要求。
同济大学建设管理与房地产系
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
式中：q1——生产用水量(升/秒)； Q1——最大年度工程量； N1——施工用水定额； k1——未预见的施工用水系数（1.05~1.15); T1——年度有效工作日； k2——用水不均衡系数 b——每日工作班数。
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
总用水量Q ： 由下列情况分别确定： ① 当(q1+q2+q3+q4)≤q5时， Q = q5+1/2(q1+q2+q3+q4 ) ② 当(q1+q2+q3+q4) ＞q5时 Q= q1+q2+q3+q4
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
8. 4 大型临时设施的计算和布置
（2）电源选择 （3）变压器确定 变压器的功率可按下式计算： P = 式中：P——变压器的功率(kVA) K——功率损失系数，可取1.05 Pmax——变压器服务范围内的最大计算负荷(kW) cosφ——功率因数，一般采用0.75 根据计算所得的容量以及高压电源电压和工地用电电压，可以从 变压器产品目录中选用相近的变压器。
同济大学建设管理与房地产系
8．3 单位工程施工平面图设计
4）施工组织总设计（如施工总平面图等）； 5）单位工程的施工组织设计文件（如施工方案、施工方 法、施工进度计划及各项资源需用量计划等）； 6）有关安全、消防、环境保护、市容卫生方面的文件及 法规
同济大学建设管理与房地产系
8．3 单位工程施工平面图设计
同济大学建设管理与房地产系
8．5 施工平面布置评价
有关考核评价指标如下： 设施费用指标 （1）设施费用指标
B = 1 − α ( ∑ k1 L + ∑ k2 A + ∑ k3 S ) ÷ G
式中：B——临时设施费用节约率（%）； k1、L——各项线性临时设施的单位长度的费用（元/m) 和长度(m) k2、A——生产、生活临时设施的单位造价(元/ m2)和建 筑面积(m2) K3、S——各种堆场及仓库设施的单位费用（元/ m2 ) 和面积（m2) α —— 不可预见系数 G —— 临时设施费用企业定额（元）
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
▀ 照明用电：
P0 = 1.10 ( k2 ∑ P3 + k3 ∑ P4 )
式中：P0 —— 照明用电量(kW) k2、k3——室内、外照明设备同时使用系数 P3 —— 室内照明用电量(kW) P4 —— 室外照明用电量(kW)
同济大学建设管理与房地产系
同济大学建设管理与房地产系
8．2 施工总平面图设计
（2）设计内容 1）一切地上和地下已有的和拟建的建筑物，构筑物及其他设施（道 路、铁路和各种管线等）的位置和尺寸。 2）一切为工程项目建设服务的临时设施，包括： ▀ 施工用道路、铁路 ▀ 各类加工厂，仓库和堆场 ▀ 行政管理和文化生活福利用房 ▀ 临时给排水管线和供电线路、蒸汽和压缩空气管道 ▀ 防洪设施，安全防火设施 ▀ 取土弃土地点等 3）永久性和半永久性测量用的水准点、坐标点、高程点、沉 降观测点等。
同济大学建设管理与房地产系
8．2 施工总平面图设计
（3）设计步骤 第1步：确定运输线路 设计施工总平面图时，首先应确定主要材料、构件和设备
等进 入施工现场的运输方式： ▀ 铁路 ▀ 公路 ▀ 水路 第2步：布置仓库和堆场 各类材料构配件的堆放场地必须结合现场地形、永久性设施 、运输道路以及施工进度等进行综合安排，同时考虑各专业工种 的特点及施工工艺的需要。
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
8.4.1临时仓库和堆场 8.4.1临时仓库和堆场 几种临时仓库和堆场的形式： ① 转运仓库 ② 中心仓库 ③ 工地仓库
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
临时仓库和堆场的计算和布置工作一般包括： ① 确定各种材料、设备的储存量
设计的内容: （2）设计的内容: 1）已建及拟建的永久性建筑物、构筑物及其他设施的位置和 尺寸。 2）为工程施工服务的临时设施，包括材料仓库、堆场、钢筋 加工棚、木工房、生活及行政办公用房等。 3）临时道路，及其与场外交通的连接。 4）临时给排水管线、供电线路、蒸汽及压缩空气管道 等。 5）垂直运输设施的布置。 6）测量轴线及定位线标志，永久性水准点位置。 7）安全防火设施的位置
K
∑
Pm
ax
co s ϕ
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
导线截面选择 （4）导线截面选择 应满足下列要求： 1）先根据电流强度进行选择。保证导线能持续通 过最大的负荷电流而其温度不超过规定值； 2）再根据容许电压损失选择； 3）最后对导线的机械强度进行校核。
（5）供电线路布置 （环状、枝状）
选择供水水源(满足用水量、水质） （2）选择供水水源(满足用水量、水质）
选择临时供水系统的配置方案（环式、枝式管网） （3）选择临时供水系统的配置方案（环式、枝式管网）
（4）设计临时供水管网
设计供水构筑物和机械设备等。 （5）设计供水构筑物和机械设备等。
同济大学建设管理与房地产系
8. 4 大型临时设施的计算和布置
同济大学建设管理与房地产系
8．2 施工总平面图设计
例如：土建工程用的钢筋、模板、脚手架、砖和墙板等围护结构， 在工业厂房的施工中，可沿厂房纵向布置在柱列外侧；在民 用建筑施工中，则尽可能布置在塔式起重机等起重设备的工 作半径之内。 第3步：布置场内临时道路 明确各段道路上的运输负担，区别主要道路和次要道路；满
同济大学建设管理与房地产系
8．3 单位工程施工平面图设计
2）塔吊的服务范围(最大回转半径)
图8-1 图8-2
3）起吊高度 4）起重量（验算：最重构件、最远距离）
同济大学建设管理与房地产系
8．3 单位工程施工平面图设计
确定搅拌站、加工棚和材料、构件堆场的位置 第2步：确定搅拌站、加工棚和材料、构件堆场的位置 应尽量靠近使用地点或在起重机能力范围。 应尽量靠近使用地点或在起重机能力范围。 （1） 搅拌站的布置 应尽可能布置在垂直运输机械附近，以减少混凝土 及砂浆的水平运距。 在浇筑大型混凝土基础时，可将混凝土搅拌站直接 设在基础边缘，待基础混凝土浇好后再转移。 （2） 加工棚的布置 建筑物四周。
8．2 施工总平面图设计
设计依据 （1）设计依据 1）工程位置图、规划图、总平面图、竖向布置图和地 下设施布置图等。 2）工程建设总工期、分期建设情况与要求。 3）施工部署和主要单位工程施工方案。 4）工程施工总进度计划。 5）主要材料、构件和设备的供应计划及周转周期。 6）主要材料、构件和设备的供货与运输方式。 7）各类临时设施的类别、数量等。
8．4．4 临时供电 用电量计算( （ 1）用电量计算(施工用电和照明用电 )； ▀ 施工用电：
Pc = (1.05 − 1.10 ) ( k1 ∑ P + k2 ∑ P2 ) 1
式中：Pc—— 施工用电量(kW)； k1、k2—— 设备同时使用时的系数 P1—— 各种机械设备的用电量(kW) P2—— 电焊机的用电量(kW)
第八章 施工平面图设计
同济大学建设管理与房地产系
8. 1 概述 按照施工部署、施工方案和施工总进度计划，将各项生产、生活
设施在现场平面上进行规划和布置。 实践证明，科学合理的施工平面图设计，对于提高施工生产效率， 降低工程建设成本，保证工程质量和施工安全等方面起着十分关键的 作用。
（1）分类 根据施工对象不同、范围的大小，施工平面图可分为: ▀ 施工总平面图 ▀ 单位工程施工平面图
同济大学建设管理与房地产系
8.
8.4.3 临时供水
4 大型临时设施的计算和布置
包括生产用水（一般生产用水和施工机械用水）、 生活用水（施工现场生活用水和生活区生活用水）和消 防用水三部分。
建筑工地供水组织一般包括: （1）计算用水量（q1、 q2、 q3、 q4、 q5 ） 计算用水量
q1 =
k1 ∑ Q1 N1k2 T1b × 8 × 3600
同济大学建设管理与房地产系
