地铁车站降水施工方案
地铁工程雨季施工方案
地铁工程雨季施工方案地铁工程在雨季施工是一个具有一定难度的工作，需要制定合理的方案来应对雨季施工过程中的各种问题。
本文将从施工准备、防水设施建设、现场管理等方面提出一些雨季施工的方案。
首先，在施工准备阶段，需要加强对施工区域的勘察和预测工作。
根据历年的降雨数据以及气象预报，预测该地区雨季可能出现的降雨量和降雨频率，合理安排施工计划。
同时，结合地质勘察结果，确保施工区域的排水系统的正常运行。
其次，加强防水设施的建设。
在施工区域内建立雨水收集池和排水系统，及时排除雨水。
特别是在洞口、盲川和通风井等地方，要加强防水措施，以防止雨水渗入施工区域。
并在施工现场加强材料质量检查，确保防水材料的合格性。
再次，加强施工现场的管理。
施工现场应配置足够的排水设备，并及时清理并疏通排水系统。
同时，加强对施工人员的培训，提高其在雨季施工中的应急处理能力。
并配备防水工具和设备，如雨衣、防水鞋等，确保施工人员的个人安全。
另外，在施工过程中，可以采用一些特殊的施工工艺来应对雨季施工。
比如，在地铁隧道内采用喷涂混凝土，提高施工的防水性能；加大施工设备的使用，如水泵等，提高施工现场的排水能力；对施工区域进行临时加固，避免由于雨水引起的地质灾害等。
此外，要加强与监理单位和相关部门的沟通和协调。
准确了解施工现场的天气情况和降雨预测信息，及时调整施工计划。
与此同时，要保持施工现场的疏导通畅，加强对施工人员的培训和监督，确保施工安全。
最后，对于已经发生的降雨，应及时采取措施进行清理和排水。
一旦发现施工现场出现积水现象，应及时采取排水措施，如利用水泵将水抽排出去，避免对施工进度的影响。
综上所述，地铁工程雨季施工方案需要从施工准备、防水设施建设、现场管理等方面综合考虑，合理安排施工计划，加强防水设施的建设，加强施工现场的管理，采用特殊的施工工艺来应对雨季施工，并加强与监理单位和相关部门的沟通和协调。
只有这样，我们才能在雨季施工中确保地铁工程的顺利进行。
地铁车站施工降水方案
目录1、编制说明 01.1编制依据 01.2编制原则 01。
3编制范围 02、工程概况 02。
1概述 02.2工程地质和水文地质 (1)2.2。
1工程地质条件 (1)2.2。
2水文地质条件 (2)2.3降水目的及方法 (2)3、施工部署 (3)3。
1施工目标 (3)3.2施工组织机构 (3)3.3施工准备 (3)3。
3.1技术准备 (3)3.3.2现场准备 (3)3。
4施工顺序安排 (3)4、降水施工技术方案 (4)4。
1施工降水方案概况 (4)4。
2基坑涌水量计算 (4)4.2。
1参数选择 (5)4.2。
2基坑涌水量计算 (5)4。
2。
3受降水漏斗影响高差计算 (5)4。
3降水井计算 (6)4。
3.1单井理论出水量计算 (6)4。
3.2 水泵选择 (6)4.3.3降水井数量计算 (7)4.4观测井布置 (7)4。
5地面沉降 (8)4。
6其他降排水施工措施 (8)4。
7技术要求 (8)4。
8主要施工方法 (8)4.8。
1工艺流程 (8)4。
8。
2施工方法 (9)4.8.3成孔过程中泥浆处理措施 (10)5、施工进度计划 (11)6、资源配置计划 (11)6.1劳动力配置计划 (11)6.2主要机械设备配置计划 (12)7、质量管理 (12)7.1质量管理措施和管理体系 (12)7。
1。
1质量管理措施 (12)7.1。
2质量管理体系 (12)7.2降水井质量保证措施 (13)7。
3防止降水对周围建筑影响的保证措施 (14)8、安全管理 (14)8.1防火安全措施 (15)8.2施工用电安全措施 (15)8。
3施工机械安全措施 (15)9、环境保护及文明施工 (16)9.1管理目标 (16)9。
2保证措施 (16)10、附图 (17)降水井施工方案1、编制说明1。
1 编制依据1、围护结构施工图2、《成都地铁7号线工程初步勘察阶段岩土工程勘察报告》（中国建筑西南勘察设计院2011.11）3、中国二院勘察设计研究院有限公司提供的管线资料的电子文件4、中国二院勘察设计研究院有限公司提供的地形资料的电子文件5、主要采用的国家和地方规范：《成都地区基坑安全技术规范》(DB51T5072-2011）《建筑基坑支护技术规程》（JGJ120—99)《建筑桩基技术规范》（JGJ 94-2008)《成都地区建筑地基基础设计规范》（DB51/T5026—2001）《建筑与市政降水工程技术规范》（JBJ/T111—98）1。

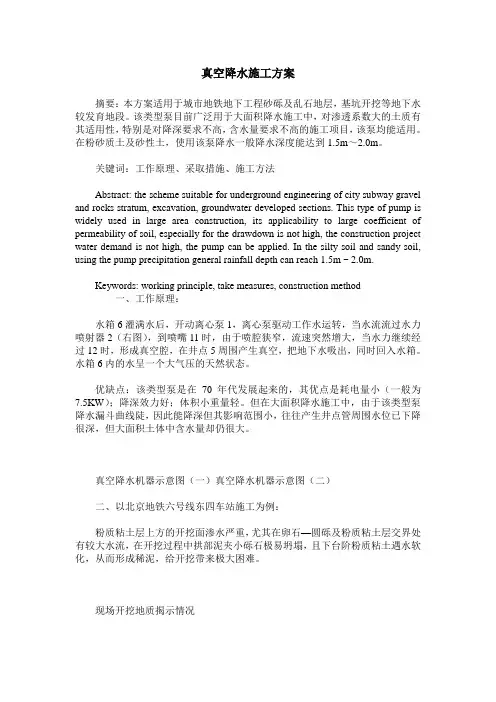

真空降水施工方案
真空降水施工方案摘要：本方案适用于城市地铁地下工程砂砾及乱石地层，基坑开挖等地下水较发育地段。
该类型泵目前广泛用于大面积降水施工中，对渗透系数大的土质有其适用性，特别是对降深要求不高，含水量要求不高的施工项目，该泵均能适用。
在粉砂质土及砂性土，使用该泵降水一般降水深度能达到1.5m～2.0m。
关键词：工作原理、采取措施、施工方法Abstract: the scheme suitable for underground engineering of city subway gravel and rocks stratum, excavation, groundwater developed sections. This type of pump is widely used in large area construction, its applicability to large coefficient of permeability of soil, especially for the drawdown is not high, the construction project water demand is not high, the pump can be applied. In the silty soil and sandy soil, using the pump precipitation general rainfall depth can reach 1.5m ~ 2.0m.Keywords: working principle, take measures, construction method一、工作原理：水箱6灌满水后，开动离心泵1，离心泵驱动工作水运转，当水流流过水力喷射器2（右图），到喷嘴11时，由于喷腔狭窄，流速突然增大，当水力继续经过12时，形成真空腔，在井点5周围产生真空，把地下水吸出，同时回入水箱。
降水工程施工方案
一、工程概况1.11.2我公司承担的成府路站降水工程，由北京市地质工程勘察院进行设计。
本次北京市地质工程勘察院进行了车站主体及出入口降水施工设计，由我公司对车站主体及出入口的降水井进行施工。
根据场地条件及结构设计，成府路站采用管井结合引渗井的降水方法，降水管井直径φ600mm，井管管径为ф400mm，采用无砂水泥管，引渗井直径φ400mm，管径直径ф50mm，采用pvc管，降水井参数见下表。
表1.2-1地铁四号线成府路站降水施工设计参数表注：①管径为：外径/壁厚；②管井井深度以井底标高21.00m控制，引渗井井深以进入⑦层≮2.00m控制；③管井内安置10m3/h水泵。
④因地铁线路位于市区，其设计、施工受周边环境的制约，结构设计方案可能反复调整，为避免降水井影响结构施工，因此降水井施工前必须将降水井平面布置图与结构施工单位所获得的最新正式施工图进行对照，当有出入时及时通知降水设计单位进行调整。
降水井布置详见图BJ4-220-SS-01-JS-002(A)，管井结构详见图BJ4-220-SS-01-JS-003(A)。
1.3 施工依据①北京地铁四号线线施工设计降水工程成府路站北京市地质工程勘察院②建筑与市政降水工程技术规范（JGJ/T111-89）③地下铁道工程施工及验收规范（GB50299-1999）④轨道交通降水降水施工质量验收标准（试行）二、工程地质条件2.1场区地层情况本次勘察揭露地层最大深度为40.0m，地层岩性自上而下依次为：人工堆积层：粉土填土①层：褐色～黄褐色，稍湿～湿，稍密，含砖渣、灰渣、卵石、植物根等，局部夹黑灰色粉质粘土填土；房渣土①1层：杂色，稍密，稍湿～湿，含砖块、卵石、灰渣等杂物；人工填土层总厚为0.7～4.6m，层底标高为42.91～48.88m。
新近沉积层：粉土②层：黄褐色，中～密实，稍湿～湿，Es＝6.3～10.9MPa，属中高～中压缩性，含云母、氧化铁、姜石、有机质、具虫孔，局部夹粉质粘土薄层；粉细砂②3层：褐黄色～黄褐色，稍密，湿，颗粒较均匀，含云母、氧化铁、少量砾石，局部夹粉土及粉质粘土薄层；该层仅分布于19S09和19S10钻孔附近；圆砾、砾砂②5层：杂，中密～中上密，湿～饱和，一般粒径10mm左右，最大粒径50mm，亚圆形，砾石含量约60％，中砂充填，该层仅见于19S19钻孔。
南京某地铁站降压井设计方案
目录一、前言 (2)二、降水设计有关参数 (3)三、地质条件叙述 (6)四、降水目的及要求 (6)五、基坑底板稳定性验算 (7)六、降压井的布置依据 (10)七、降压井工作量的初步布设 (16)八、布井合理性验证 (17)九、降压井构造与设计要求 (19)十、施工工艺与技术要求 (20)十一、降水运行 (22)十二、施工技术措施 (24)十三、主要机械设备选用 (25)十四、施工管理人员及劳动力配备 (25)十五、附图表 (26)一、前言在建车站基坑内降水井于2003年2月11日开始施工, 成井施工严格按照设计深度及要求进行, 成井施工过程严格按照有关规范施工, 确保了成井施工的质量, 并按要求打完一口井就及时下泵加真空抽水。
抽水工作于2003年2月16日开始正式抽水, 抽水初期采用真空加潜水泵交替抽水, 基坑开挖后即采用潜水泵抽水, 真空泵停止运行。
基坑开挖施工于3月22日开始进行, 挖土工作先由1#活塞风井部位开始进行, 上部疏干降水效果良好, 出土很干。
在实际开挖施工过程中我们发现实际地质情况与勘察报告所提供的资料有所出入: 根据勘察提供的地质情况（1#活塞风井部位）: 0～0.50m为软～可塑状素填土, 0.50～1.80m为软～可塑状粉质粘土, 1.80～16.40m为流塑状饱和淤泥质粉质粘土, 16.40m以下为砂层, 该层为承压含水层, 为影响地铁施工的主要含水层；在实际开挖施工过程中: 0～1.50m为素填土层, 1.50m以下为粉土、淤泥质粉质粘土的互层, 在基坑内观测孔施工过程中, 深度为15.50m时已经进入了承压含水层。
当1#活塞风井部位在挖至9m深左右时基坑底部多处发生管涌现象, 无法制止。
经计算、并经多方讨论分析, 一致认为是由于下部承压含水层承压水的顶托力大于基坑底至承压含水层顶板间的土压力致使基坑底部失稳造成的。
因此, 为了保证基坑开挖的顺利进行, 在基坑开挖时必须降低下伏承压含水层的承压水水位, 才能满足基坑底板稳定性的要求。
深圳地铁某车站防洪排水施工方案
深圳地铁×号线×标防洪排水施工方案编制:审核:审批:日期;目录1、编制依据 (3)2、工程概况 (3)3、地形地貌与气象概况 (3)4、施工现场安全特点 (4)5、雨季施工总体安排 (4)6、雨季施工方案及专项措施 (6)6.1临建设施 (7)6.2深基坑排水施工措施 (7)6.3钢筋工程 (9)6.4钢结构制作及吊装工程 (9)7、雨季汛期防洪措施及应急预案 (10)8、暴雨状态的应急措施 (13)9、台风季节的应急措施 (14)10、雨季、台风季节施工注意事项 (14)1、编制依据1.1深圳地铁×号线土建×标段工程相关设计资料、合同文件、招标文件及投标文件；1.2深圳市所处地理环境和气象情况；1.3深圳市地铁×号线×标施工组织设计。
2、工程概况车站起点里程为CK3+986.240,终点里程为CK4+196.040, 有效站台中心里程为CK4+078.000。
车站总长为209.8m。
本工程施工包括有钢筋、混凝土、模板、脚手架、大型机械设备、用电设备等等。
由于本工程施工涉及面广、工程复杂且工期紧，施工难度大，再加之深圳市地处气候属亚热带季风气候，热量丰富，日照时间长，雨量充沛。
气候具有雨热同季，干凉同期的特点。
降水和气温的年季变化较大，灾害性天气也较多。
根据气象统计资料显示：年平均降雨量为1933.3 mm，雨季为3～9月，年平均雷暴日数73.9日/年。
3、地形地貌与气象概况深圳地铁×号线工程×站位于×西侧，所在地区为海积平原，地形略有起伏。
地面高程3.00～3.50m。
深圳市的气候属亚热带季风气候，热量丰富，日照时间长，雨量充沛。
气候和降雨量随冬、夏季风的转换而变化。
冬季无严寒，夏季湿热多雨，一年内有冷暖和干湿季之分。
具有雨热同季，干凉同期的特点。
但降水和气温的年季变化较大，灾害性天气也较多。
如春有干旱和低温阴雨，夏秋有台风，秋季有寒露风，冬季有低温霜冻。
谈福州地铁1号线葫芦阵站深基坑降排水方案
④粉质粘 土 ， 渗透系数较小 ， 为微透水 、 不透水 层 ， 成 组 工成败 的一个 重要 因素。基坑 降水 的方法很 多 。选择 降水 方法 的③淤泥 、 中砂层承压含 水层 的 隔水顶 板 ； 含水 层下 部 的⑤一 淤泥 质 。 层 要 求技术 上可行 ， 经济上合理。本文结合福 州市地铁 １号线 葫芦 ④．
２ ２ 降水 类型 选定 ．
鉴于本基 坑连续墙 趾大部分 落于⑧． 淤泥质 土层 ， 水的流 动
淤泥 ； 。 ③ 细砂夹淤泥 ； ④粉质粘土 ； 中砂 ； ④ ⑤． 淤泥质土 ； 。 ⑤ 细 砂含淤泥 ； 。 ⑤ 淤泥质土夹细砂 ； ⑦粉质粘土 ； ． ⑦ 中砂 ； ⑧． 淤泥质
井深度为 １ ．６ｍ～１ ．４ｍ左右 ， ７６ ７６ 支撑形式为第一道钢筋混凝土 支撑 ， 其余为 ６ ０ ６ ９钢管支撑。
车站开挖影响范 围内地基土划分为 ９个 工程地质层 ，８个工 １ 程地质亚层 。地质情况 自上而下为 ： ①． 杂填 土 ； 粉质粘土 ； ② ③．
⑧． 层淤泥质土 、 ⑩粉质粘土组成该含水层 的隔水底板 ， 承压水测 压水位埋深 ３ ５ 高程 ３２ 为强 透水层 。 ．０ｍ， ．５ｍ，
定水位埋深为 １５ ． ０ｍ一 ．０ｍ， ３ １ 高程为 ３６ ５５ 潜水位年动 干砖砌筑 ， ．３ｍ～ ．４ｍ， 内侧采 用 １ ５ｍｍ厚 的 ＭＩ Ｏ砂浆抹面 。地表集水井较地 态变 幅一般在 １０ｍ左右 ， ． 松散岩类孔 隙水 承压水 主要 赋存于 场 表截水沟低 ０ ５ｍ。 ． 地 内的④ ． 中砂 ， 层细砂 ， ， ⑤。 ⑦． 中砂 ， ． ⑩ 中砂 ， 局部 富水 性较好 ， ２ ３ 坑 内降水 井布 设 ．
护形式采用地下连续墙 ， 基坑开挖 深度标 准段约 为 １ ． 端头 ５ ９ｍ，
地铁车站施工现场排水方案
地铁车站施工现场排水方案一、施工现场排水概况地铁车站施工现场排水是指在施工过程中，对车站周边的地面积水、雨水以及污水进行排放和处理的一种技术措施。
车站施工现场排水方案的制定旨在有效防止地下施工中的地面积水，确保车站周边地面平整、安全，避免施工车辆和人员的滑倒事故，同时减少环境污染。
二、排水方案的选择和设计1.车站周边积水处理方案考虑到施工过程中可能出现的大雨天气和地下施工引起的地面积水，需要设置排水沟和水泵来有效排除周围的积水。
排水沟的设计应符合车站周边排水量和排水速度的需求，根据实际施工情况合理安排排水沟的数量和位置。
2.雨水排放方案施工现场的雨水主要来自于车站内部及周边的屋面和道路。
根据设计要求，应设置合适的雨水下水管道和雨水口，将雨水通过管道排放到合适的地点，防止车站内外水浸等问题。
同时，应定期清理雨水下水管道，以确保排水畅通。
3.污水排放和处理方案车站施工现场会产生一定量的污水，主要来自混凝土浇筑、洗车、洗地等作业。
应设置暂时性的污水收集装置，如污水箱，以便集中收集施工过程中的污水。
污水箱需设置检测装置，当污水箱容量达到一定程度时，应及时清空并将污水排放到合适的污水处理设施中。
三、排水设施建设和维护1.排水设施建设根据地铁车站的排水需求，选用适用的排水管道和排水沟。
排水设施的材料应符合国家相关标准，具有耐腐蚀、耐压等特性，以确保设施的安全和使用寿命。
2.排水设施维护定期对排水设施进行检查和维护，及时清除堵塞物、砂石等杂物，保持排水设施的通畅。
对于排水沟和雨水口等设施，定期清理和消毒，以确保排水设施的卫生性和安全性。
四、环境保护与污水处理1.污水处理设施建设在施工现场设置临时性的污水处理设施，如沉淀池、过滤池等，对收集到的污水进行初步处理。
处理后的污水可用于喷洒、灌溉等作业，或者直接排放到污水处理厂进行进一步处理。
2.环境保护与监测在施工现场设置固定的环境监测设备，对施工现场产生的噪音、震动、粉尘等进行实时监测和管理，减少对周围居民和环境的影响。
地铁工程管井降水技术阐述
地铁工程管井降水技术阐述1 引言地铁以其高效、节能、环保、安全、舒适等特点成为我国多个城市轨道交通建设的首选。
但在地铁的修建过程中，会遇到两个难题：⑴地铁线路绝大部分处于地下水位以下，且施工点多、周期长的特点，如何处理好施工中的地下水是一大难题；⑵地铁线路穿越于城市繁华地区，沿线建筑物林立、地下管网密集，在施工过程中如何遏制地面沉降、确保地面重要建、构筑物的安全又是一大难题。
因此，做好地铁施工的降水工作尤为重要。
2 管井降水技术降低地下水位的方法有集水明排法和井点降水法两大类，井点降水也叫管井降水，是人工降低地下水位的一种方法。
管井井點由滤水井管、吸水管和抽水机械等组成。
管井井点设备较简单，排水量大，降水较深，较轻型井点具有更大的降水效果，可代替多组轻型井点作用，水泵设在地面，易维护。
适用于渗透系数较大，地下水丰富的土层、砂层，含水层厚度大于5.0m。
但管井属于重力排水范畴，吸程高度受到一定限制，要求渗透系数较大（1～200m/d）。
管井降水适用条件：第四系含水层厚度大于 5.0m；基岩裂隙和岩溶含水层，厚度可小于5.0m；含水层渗透系数K宜大于1.0m/d.。
3 工程案例3.1 工程概况某地铁车站施工段，总长约970.4m，地下水位高程7.2～12m。
处于地下水位以下的施工段长约400m，设计结构底板高程-9.0～-5.0m，穿越风化层与卵石层，风化层与卵石层界面标高约-13.0～-5.0m。
需将地下结构施工范围内的孔隙潜水、全风化及强风化基岩中饱和水基本疏干。
区间结构要求水位降至结构底以下不小于0.5m，其最大降深约18.5m。
3.2 降水施工方案及技术要求3.2.1 降水施工方法的选择根据勘察资料、现场施工场地条件、场地周围环境等多方面因素的综合分析，本工程采用管井降水。
在区间正线采用双线双排布井方案，在降水井及排水管线全部施工完毕后进行一次群井抽水试验及水位恢复试验，调整设计参数，确保降水效果。
地铁降水井施工方案
地铁降水井施工方案1. 引言地铁建设中，降水井的施工是一个关键环节。
降水井的作用是收集和排放地下水，防止地铁隧道和车站地下水位过高的情况发生。
本文将给出地铁降水井施工方案详细描述。
2. 工程概述地铁降水井的施工包括以下主要步骤： - 地面准备工作 - 井体开挖与支护 - 降水设备安装 - 井内设施建设 - 连接主体结构3. 地面准备工作在降水井施工前，需要进行地面准备工作。
首先，清理施工区域，确保没有障碍物和垃圾。
然后，在施工区域进行测量和标示，确定降水井的位置和尺寸。
最后，为施工准备机械设备和施工材料。
4. 井体开挖与支护4.1 井体开挖根据标示的位置和尺寸，在地下进行降水井的开挖工作。
通过使用挖掘机和其他相应的工具，逐层逐段进行开挖，直至达到所需的深度。
同时，严格控制开挖的精度和平整度，以确保后续工程的顺利进行。
4.2 井体支护在井体开挖完成后，需要进行井体的支护工作。
主要措施包括地下室墙体的注浆加固和钢架支撑。
注浆加固能够有效增强地下室墙体的稳定性和密实性。
而钢架支撑则能够提供有效的支撑力，确保井体结构的稳定性。
5. 降水设备安装在井体支护完成后，需要进行降水设备的安装工作。
根据设计要求，将降水设备放置在井体的合适位置。
降水设备包括电泵、管道、阀门等组成。
在安装时，要确保设备的牢固和连接的可靠性。
6. 井内设施建设降水井中还需要建设一些基础设施，以提供配套功能。
主要包括： - 存放消防器材和应急设备的消防器材室 - 供人员进出的梯子或楼梯 - 井盖和防护栏杆，确保井内的安全7. 连接主体结构降水井与地铁隧道或车站主体结构的连接是施工的最后一步。
通过管道将降水井与主体结构进行连接，确保地下水的顺利收集和排放。
连接过程中需要做好密封工作，以保证连接的完整性和密封性。
8. 施工安全措施在地铁降水井施工过程中，需要严格遵守相关的施工安全规范，采取以下安全措施： - 给工人配备个人防护装备，如安全帽、安全鞋等 - 施工现场设置警示标志，提示人员注意安全 - 定期检查施工设备的安全性能，确保设备的正常运行 - 推行施工现场安全教育，提高工人的安全意识9. 施工质量控制为了保证地铁降水井施工的质量，需要进行严格的质量控制。
地铁雨季施工方案 (1)
地铁雨季施工方案 (1)
在城市地铁建设中，雨季是一个极具挑战性的时期。
雨水可能对施工现场带来
诸多不利影响，延误工期、增加成本，甚至可能影响施工的质量和安全。
因此，制定一套科学合理的地铁雨季施工方案至关重要。
预先施工准备工作
1.水果材料储备：提前储备足够的材料，以应对雨季交通不便的情况。
同时，要做好材料防潮措施。
2.排水系统检修：确保施工现场的排水系统完好，及时清理雨水管道，
保障施工现场的排水畅通。
3.防雨布覆盖：在施工现场覆盖防雨布，保护施工过程中的设备和材
料不被雨水侵蚀。
雨季施工指导原则
1.严格遵守安全规范：雨季道路湿滑，施工现场易发生意外，必须坚
守安全第一原则，保障施工人员的安全。
2.灵活安排施工进度：根据天气情况、雨水量等实时调整施工计划，
适时调整工程进度。
3.加强设备保养：雨水可能对施工用的机械设备造成腐蚀，加强设备
保养和维护工作，延长设备使用寿命。
4.防水施工工艺：在雨季进行防水工程，保障地铁隧道和站台的防水
效果。
概述
地铁雨季施工方案旨在应对雨季给地铁建设带来的挑战，确保工程质量和施工
安全。
通过预先准备工作、严格施工指导原则和合理的施工方案设计，可以有效应对雨季，确保地铁建设工程顺利进行。
【这里可添加额外内容，使总字数达到1200字之上】。
北京地铁10号线奥森区间降水方案选择与实施
北京地铁10号线奥森区间降水方案选择与实施摘要:降水是地铁施工过程中的一个重要环节,也是安全施工的保障,结合北京地铁10号线奥森段降水工程实践,探讨了有多层地下水的情况下降水工程方案的选择,地下水监测及沉降监测等施工技术,可对类似工程的设计和施工提供参考。
关键词:北京地铁降水工程方案选择0 引言伴随城市建设的飞速发展,城市地下空间作为一种宝贵的资源将被综合利用,不同深度的地下空间将用于不同的目的,如地下停车场、人防工程、地下管线及地铁等。
在地铁工程的施工过程中,降水工程成了影响工程进展及成败的关键因素之一[1~5]。
按降水井类型的不同降水工程分为深井井点、管井井点、电渗井点、喷射井点及轻型井点等几种。
本文将以北京地铁施工中的一典型工程为例,着重论述管井降水工艺及实施过程。
1 工程概况地铁10号线是北京轨道交通路网中一条西北至东南的轨道交通半环线。
线路起点在海淀区的蓝靛厂,终点宋家庄。
线路全长32.9km,设车站28座。
共分两期建设,一期工程万柳站至劲松站,线路全长24.552km,设车站22座;二期工程分两段,一段为10号线劲松站至5号线的宋家庄站,北段将10号线、5号线连为一体,另一段工程为10号线西头的万柳站向西延长至蓝靛厂一站。
奥林匹克公园站—森林公园站区间为一期工程中的一段区间,线路呈南北走向,起点为奥林匹克公园站北端,地铁线路在中轴路下方由南向北行至森林公园站。
区间位于奥林匹克公园规划范围内,线路两侧主要建筑物为待建及在建的各种体育场馆,建筑物均在中轴路规划道路红线以外,而地铁线路沿规划道路中心线下通过,建筑物离地铁线路的水平距离≥30m,地铁区间隧道的施工对其不会产生较大的影响。
区间采用暗挖法施工。
单线区间710.615m,采用马蹄形结构断面,区间设一座区间泵站,一个联络通道,左右线各设一座施工竖井。
2 地质条件依岩土工程勘察报告,勘察控制孔深度为45.0m,根据钻探揭露,按照其沉积年代、成因类型及岩性工程场区的地层依次为粉土层、粉质粘土层、粘土层粉质粘土层、卵石层、粉质粘土层、卵石层、粉细砂层。
