眼图观测
眼图观察测量实验
一、實驗目的及要求:1)實驗目的: 學會觀察眼圖及其分析方法2)實驗要求: 1 分析電路的工作原理，敘述其工作過程；2 敘述眼圖的產生原理以及它的作用；3 繪出實驗觀察到的眼圖形狀。
二、實驗原理：我們知道衡量整個通信系統的傳輸品質，最直觀的方法就是用眼圖來觀察傳輸畸變和雜訊干擾。
我們知道，在實際的通信系統中，數位信號經過非理想的傳輸系統必定要產生畸變，信號通過通道後，也會引入雜訊和干擾，也就是說，總是在不同程度上存在碼間串擾。
在碼間串擾和雜訊同時存在情況下，系統性能很難進行定量的分析，常常甚至得不到近似結果。
為了便於評價實際系統的性能，常用觀察眼圖進行分析。
眼圖可以直觀地估價系統的碼間干擾和雜訊的影響，是一種常用的測試手段。
什麼是眼圖?所謂“眼圖”，就是由解調後經過低通濾波器輸出的基帶信號，以碼元定時作為同步信號在示波器螢幕上顯示的波形。
干擾和失真所產生的傳輸畸變，可以在眼圖上清楚地顯示出來。
因為對於二進位信號波形，它很像人的眼睛的過程眼圖。
在圖15-1中畫出兩個無雜訊的波形和相應的“眼圖”，一個無失真，另一個有失真（碼間串擾）。
(無失真及有失真時的波形及眼圖):(a)無碼間串擾時波形; 無碼間串擾眼圖(b)有碼間串擾時波形; 有碼間串擾眼圖圖15-1中可以看出，眼圖是由虛線分段的接收碼元波形疊加組成的。
眼圖中央的垂直線表示取樣時刻。
當波形沒有失真時，眼圖是一隻“完全張開”的眼睛。
在取樣時刻，所有可能的取樣值僅有兩個：+1或-1。
當波形有失真時，在取樣時刻信號取值分佈在小於+1或大於-1附近，“眼睛”部分閉合。
這樣，保證正確判決所容許的雜訊電平就減小了。
換言之，在隨機雜訊的功率給定時，將使誤碼率增加。
“眼睛”張開的大小就表明失真的嚴重程度。
為便於說明眼圖和系統性能的關係，我們將它簡化成圖15-2的形狀。
(眼圖的重要性質,其中U=U++U)(a) 二进制系统(b) 随机数据输入后的二进制系统三、實驗步驟：、眼圖觀察及分析實驗；、模擬眼圖觀察測量實驗；观察眼图SP109 SP614 SP615CPLD 32PN 码'()H ω观察眼图SP708PSK 译码SP614SP615'()H ω1、打開實驗箱右側電源開關，電源指示燈亮，按動帶鎖開關使L2（紅燈）點亮表示系統正常工作；2、連接SP614和SP109或SP809，送入基帶信號；3、用模擬示波器CH1觀察SP105，CH2觀察SP615,調節示波器特性調節電位器，可以觀察到有碼間串擾和無碼間串擾時的眼圖；4、當連接SP809是將PSK 解調模組解調還原的數位基帶信號送入眼圖電路。
光接收机的动态范围及眼图观测
光接收机的动态范围及眼图观测一、实验目的1.了解光收端机动态范围的指标要求。
2.掌握光收端机眼图的观测方法。
二、实验内容1.了解光收端机眼图的观测方法。
2.用示波器观察眼图。
三、实验仪器1.光纤通信实验系统1台。
2.示波器1台。
3.万用表1部。
4.光纤跳线1根。
四、实验原理（一） 动态范围在实际的光纤通信线路中，光接收机的输入光信号功率是固定不变的，当系统的中继距离较短时，光接收机的输入光功率就会增加。
一个新建的线路，由于新器件和系统设计时考虑的富余度也会使光接收机的输入光功率增加。
为了保证系统的正常工作，对输入信号光功率的增加必须限制在一定的范围内，因为信号功率增加到某一数值时将对接收机性能产生不良影响。
在模拟通信系统中，输入信号过大将使放大器超载，输出信号失真，降低信噪比。
在数字通信系统中，当输入信号功率增加到某一数值时，将使系统出现误码。
应该指出，在数字通信系统中，放大器输出信号的失真在测试时应与模拟系统区别开来。
为了保证数字通信系统的误码特性，光接收机的输入光信号只能在某一定范围内变化，光接收机这种能适应输入信号在一定范围内变化的能力称为光接收机的动态范围，它可以表示为：max min10lg ()P D dB P （式 18-1） 式中，Pmax 是光接收机在不误码条件下能接收的最大信号平均光功率；Pmin 是光接收机的灵敏度，即最小可接收光功率。
一般来说，要求光接收机的动态范围大一点较好，但如果要求过大则会给设备的生产带来一些困难。
如何才能保证光接收机的动态范围呢？从光接收机内部来说，就是通过它的自动增益控制（AGC ）来实现的。
光接收机的AGC 与电接收机的AGC 有相同之处，也有不同之处。
相同之处都是要控制放大器的放大倍数。
不同之处是在APD 光接收机中，还可以通过对APD 倍增因子的控制来扩大接收机的动态范围。
（二） 眼图原理眼图方法虽然简单，却是评估数字传输系统数据处理能力的一种极为有效的测量方法。
眼图观测实验 光纤通信_实验5实验报告
课程名称：光纤通信实验名称：实验5 眼图观测实验姓名：班级：学号：实验时间：指导教师：得分：一、实验目的1、了解和掌握眼图的形成过程和意义。
2、掌握光纤通信系统中的眼图观测方法。
二、实验内容1、观测数字光纤传输系统中的眼图张开和闭合效果。
2、记录眼图波形参数，分析系统传输性能。
三、实验器材1.主控&信号源模块2.25号光收发模块3.示波器四、实验原理1、实验原理框图眼图测试实验系统框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。
如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。
3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。
眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。
利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。
●被测系统的眼图观测方法通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。
眼图测试方法框图●眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。
八种状态如下所示：八种状态示意图眼图合成示意图如下所示：眼图合成示意图一般在无串扰等影响情况下从示波器上观测到的眼图与理论分析得到的眼图大致接近。
●眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。
观测眼图的电路工作原理
观测眼图的电路工作原理
观测眼图是一种用于观测数字通信系统中信号波形的图形显示工具，它可以显示出信号的幅度、时域位置和时钟周期等信息。
电路工作原理如下：
1. 输入信号：观测眼图通常是在数字通信系统接收端的输入端口处观测信号波形。
输入信号可以是数字信号或模拟信号。
2. 时钟提取：在观测眼图电路中，从输入信号中提取时钟信号是非常重要的一步。
时钟信号通常通过时钟恢复电路（例如，锁相环）提取出来，以确保观测到的波形是按照正确的时钟同步显示的。
3. 筛选和放大：观测眼图电路通常包含一些滤波和放大电路，以确保输入信号的高频成分和幅度能够被正确显示。
这些电路通常由带通滤波器和放大器构成。
4. 采样：观测眼图电路会在每个时钟周期的特定时刻对输入信号进行采样。
采样电路通常由一个采样保持电路和一个非线性比较器构成。
采样保持电路会在特定时刻将输入信号的幅度保持下来，然后通过非线性比较器将其转换为数字信号。
5. 显示：采样后的数字信号会通过数字显示电路转换为模拟信号，并传输到观测眼图的显示器上进行显示。
显示器通常是一个示波器或数字存储示波器，可以
以实时或采样模式显示信号波形。
观测眼图通常以带直角转角的“眼”型波形的方式显示。
02-PPT(眼图)
程
·
主讲人：乔琪程
Contents 目录
观察眼图的方法01眼图的相关参数02
1观察眼图
的方法观察眼图的方法
将待测的基带信号加至示波器的（Y 轴）输入端，同时把位定时脉冲加至外同步输入端，使示波器水平扫描周期与码元同步（码元周期的整数倍），则示波器显示出类似人眼的图案。
2眼图的
相关参数
①最佳抽样时刻：眼图中间的垂直线。
②判决门限电平：眼图中央的水平线。
③定时抖动灵敏度：眼图斜边的斜率。
④噪声容限：在抽样时刻，上下两阴影区的间隔距离之半为噪声的容限。
⑤信号畸变范围：阴影区的垂直高度即“眼皮”厚度表示信号畸变的范围。
⑥过零点畸变：图中倾斜阴影带与横轴相交的区间表示了接收波形零点位置的变化范围。
基本
知识
01
观察眼图的方法02
眼图的相关参数。
实验八M序列发生及眼图观测实验
实验八 M序列发生及眼图观测实验
四、实验原理
1、M序列
移位时 钟节拍
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
表1 m序列发生器状态转移流程图
第1级 a n1
0 1 0 0 1 1 0 1 0 1 1 1 1 0 0 0 1
第2级
an2
0 0 1 0 0 1 1 0 1 0 1 1 1 1 0 0 0
二、实验预习要求
认真预习《通信原理》中关于M序列及 眼图有关章节的内容。
通信工程专业实验室
实验八 M序列发生及眼图观测实验
三、实验仪器仪表
1、70MHz双踪数字存储示波器一台 2、实验模块：
数字编码模块——M序列输出 数字时钟信号源模块 眼图观测及白噪声输出模块
通信工程专业实验室
实验八 M序列发生及眼图观测实验
通信工程专业实验室
实验八 M序列发生及眼图观测实验
四、实验原理
2、眼图
所谓“眼图”，就是由解调后经过低通 滤波器输出的基带信号，以码元定时作为同 步信号在示波器屏幕上显示的波形。干扰和 失真所产生的传输畸变，可以在眼图上清楚 地显示出来。因为对于二进制信号波形，它 很像一只人的眼睛。
眼图是指利用实验的方法估计和改善（通
实验八 M序列发生及眼图观测实验
实验八 M序列发生及 眼图观测实验
【实验性质】：验证性实验
通信工程专业实验室
实验八 M序列发生及眼图观测实验
一、实验目的
1、掌握M序列等伪随机码的发生原理。 2、了解伪随机码在通信电路中的作用。 3、掌握眼图的观测。
通信工程专业实验室
实验八 M序列发生及眼图观测实验
t
(完整版)眼图观测实验
武夷学院实验报告
课程名称：通信原理实验项目名称：眼图观测实验姓名：专业：通信工程班级：一班学号：同组成员：无
实验结果：
实验线路图如图1所示：
图1
打开示波器，进过调节可以得到图2所示的波形图，再调节可以得到最大“眼睛”的眼图如图3所示。
图2 图3 由图2、图3可以看出，示波器显示的眼图的线迹不完全重合，“眼睛”也没有张开到最大，可以判断这次的眼图是在有一定噪声和码间干扰下得到的。
可以由上图可以知道，此时并不是最佳抽样时刻，还可以看出斜率小于0.5，可见对位定时误差也不是很敏感；图中的阴影部分较大抽样时刻上信号受噪声干扰的畸变程度较大；图中央的横轴位置没有与眼睛的横对角线重合，表明判决门限略低于零电平；上下两阴影区的间隔距离之半为噪声容限，可见其值也不大。
实验操作成绩（百分制）__________ 实验指导教师签字：__________
实验报告成绩（百分制）__________。
眼图实验报告
眼图实验报告眼图实验报告引言：眼图是一种常用的电信测量工具，用于分析数字信号的质量和稳定性。
通过观察信号在示波器屏幕上的显示，我们可以获得信号的波形、噪声和时钟抖动等信息。
本实验旨在通过眼图分析方法，对数字信号进行测量和评估。
一、实验目的本实验的主要目的是通过眼图实验，了解数字信号的质量和稳定性，并掌握使用眼图进行信号分析的方法。
二、实验原理眼图是一种通过示波器观察信号波形的方法。
在示波器屏幕上，我们可以看到一系列的“眼睛”，每个“眼睛”代表了一个数据位。
通过观察这些“眼睛”的开闭程度和位置，我们可以判断信号的质量和稳定性。
在眼图中，水平轴代表时间，垂直轴代表信号的电压。
每个“眼睛”由上下两条边界线和中间的开放区域组成。
边界线的位置和开放区域的大小反映了信号的噪声和时钟抖动情况。
边界线越平整，开放区域越大，表示信号质量越好；反之，表示信号质量较差。
三、实验步骤1. 连接示波器和信号源：将信号源的输出与示波器的输入相连。
2. 设置示波器参数：根据实际情况，设置示波器的触发模式、时间基准和垂直尺度等参数。
3. 调整示波器触发：通过调整示波器的触发模式和触发电平，使信号能够稳定地显示在示波器屏幕上。
4. 观察眼图：调整示波器的水平和垂直尺度，观察眼图的显示情况。
注意观察边界线的平整程度和开放区域的大小。
5. 分析眼图：根据眼图的显示结果，分析信号的质量和稳定性。
可以通过观察边界线的位置和开放区域的大小，判断信号是否存在噪声和时钟抖动。
6. 记录实验数据：将实验中观察到的眼图结果记录下来，以备后续分析和比较。
四、实验结果与分析通过眼图实验，我们观察到了不同信号的眼图，并进行了分析。
在实验中，我们发现开放区域较大、边界线平整的眼图代表了较好的信号质量和稳定性，而开放区域较小、边界线波动较大的眼图则表示信号质量较差。
实验中，我们还观察到了一些常见的眼图特征。
例如，当信号存在噪声时，眼图的开放区域会变小，边界线会变得不规则；当信号存在时钟抖动时，眼图的边界线会出现波动。
眼图观测实验报告
眼图观测实验报告一、实验目的1、了解和掌握眼图的形成过程和意义。
2、掌握光纤通信系统中的眼图观测方法。
二、实验器材主控&信号源模块25号光收发模块示波器三、实验原理1、实验原理框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。
如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。
3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。
眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。
利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。
被测系统的眼图观测方法：通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。
眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。
八种状态如下所示：眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。
眼图的张开度受噪声和码间干扰的影响，当光收端机输出端信噪比很大时眼图的张开度主要受码间干扰的影响，因此观察眼图的张开度就可以估算出光收端机码间干扰的大小。
其中，垂直张开度水平张开度从眼图中我们可以得到以下信息：（1）最佳抽样时刻是“眼睛”张开最大的时刻。
（2）眼图斜边的斜率表示了定时误差灵敏度。
斜率越大，对位定时误差越敏感。
眼图测量的概念
眼图测量的概念眼图测量是一种用于分析和评估数字通信系统的技术。
在数字通信中，信息以数字信号的形式传输，而数字信号由一系列离散的样本组成。
眼图测量通过显示和分析这些样本的时域波形，从而提供关于系统性能的重要信息。
在眼图中，每个数字信号样本被绘制为一个脉冲，这些脉冲被垂直堆叠在一起形成一个图像，类似于一个开放的眼睛。
每个脉冲代表着一个时刻的信号状态，而整个眼图则显示了多个时刻的信号状态的叠加。
通过观察眼图的形状、宽度和高度等特征，可以获得关于系统的多种信息。
眼图主要提供以下几个方面的信息：1. 时基抖动：眼图的开口宽度可以反映系统的时基抖动性能。
时基抖动是由于时钟不准确或传输路径中的噪声引起的，它会导致样本位置的不确定性。
如果眼图的开口很窄，意味着系统中存在较大的时基抖动，这可能会导致信号误码率的增加。
2. 眼图的对称性：眼图的对称性可以反映系统的码间干扰情况。
如果眼图两边的形状不对称，即开口宽度不一致，可能表明系统中存在码间干扰或码间失配。
码间干扰会导致信号间的互相干扰，增加误码率。
3. 眼图的噪声水平：眼图的噪声水平可以反映系统的噪声性能。
噪声会导致信号波形的不规则性和抖动，从而影响系统的可靠性和性能。
通过观察眼图的噪声水平，可以评估系统的抗噪声性能。
4. 采样时刻偏移：眼图可以显示信号采样时刻的偏移情况。
采样时刻偏移会导致信号样本的错位，从而影响信号的恢复和解调。
通过观察眼图的采样时刻偏移情况，可以判断系统是否存在采样时刻同步问题。
除了以上几个方面的信息，眼图还可以用于估计信号的传输带宽、检测系统中的串扰和非线性等问题。
通过对眼图的仔细分析，可以发现可能存在的问题，并采取相应的调整和优化措施，以提高系统的性能和稳定性。
眼图测量可以使用专用的示波器、时钟回路、采样仪等设备进行。
这些设备可以通过触发和同步功能来捕获和显示眼图。
通过调整样本时钟、增加采样速率、降低噪声等措施，可以改善眼图的质量和可读性，并获得更准确的眼图测量结果。
眼图——概念与测量
眼图——概念与测量中文名称：眼图英文名称：eye diagram；eye pattern定义：示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成，其形状类似“眼”的图形。
“眼”大表示系统传输特性好；“眼”小表示系统中存在符号间干扰。
一．概述“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：眼图的重要性质（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
（4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
（5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决。
（6）横轴对应判决门限电平。
眼图观察测量实验
实验12 眼图观察测量实验一、实验目得1、学会观察眼图及其分析方法,调整传输滤波器特性。
二、实验仪器1、眼图观察电路(底板右下侧)2.时钟与基带数据发生模块,位号:G 3.噪声模块,位号E 4.100M双踪示波器1台三、实验原理在整个通信系统中,通常利用眼图方法估计与改善(通过调整)传输系统性能。
我们知道,在实际得通信系统中,数字信号经过非理想得传输系统必定要产生畸变,也会引入噪声与干扰,也就就是说,总就是在不同程度上存在码间串扰。
在码间串扰与噪声同时存在情况下,系统性能很难进行定量得分析,常常甚至得不到近似结果。
为了便于评价实际系统得性能,常用观察眼图进行分析。
眼图可以直观地估价系统得码间干扰与噪声得影响,就是一种常用得测试手段。
什么就是眼图?所谓“眼图”,就就是由解调后经过接收滤波器输出得基带信号,以码元时钟作为同步信号,基带信号一个或少数码元周期反复扫描在示波器屏幕上显示得波形称为眼图。
干扰与失真所产生得传输畸变,可以在眼图上清楚地显示出来。
因为对于二进制信号波形,它很像人得眼睛故称眼图。
在图12-1中画出两个无噪声得波形与相应得“眼图”,一个无失真,另一个有失真(码间串扰)。
图12-1中可以瞧出,眼图就是由虚线分段得接收码元波形叠加组成得。
眼图中央得垂直线表示取样时刻。
当波形没有失真时,眼图就是一只“完全张开”得眼睛。
在取样时刻,所有可能得取样值仅有两个:+1或-1。
当波形有失真时,“眼睛”部分闭合,取样时刻信号取值就分布在小于+1或大于-1附近。
这样,保证正确判决所容许得噪声电平就减小了。
换言之,在随机噪声得功率给定时,将使误码率增加。
“眼睛”张开得大小就表明失真得严重程度。
为便于说明眼图与系统性能得关系,我们将它简化成图12-2得形状。
由此图可以瞧出:(1)最佳取样时刻应选择在眼睛张开最大得时刻;(2)眼睛闭合得速率,即眼图斜边得斜率,表示系统对定时误差灵敏得程度,斜边愈陡,对定位误差愈敏感; (3)在取样时刻上,阴影区得垂直宽度表示最大信号失真量;(4)在取样时刻上,上下两阴影区得间隔垂直距离之半就是最小噪声容限,噪声瞬时值超过它就有可能发生错误判决;(5) 阴影区与横轴相交得区间表示零点位置变动范围,它对于从信号平均零点位置提取定时信息得解调器有重要影响。
眼图--概念与测量
眼图——概念与测量（摘记）中文名称：眼图英文名称：eye diagram;eye pattern定义：示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成，其形状类似“眼”的图形。
“眼”大表示系统传输特性好；“眼”小表示系统中存在符号间干扰。
一．概述“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
(4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
（5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决。
（6）横轴对应判决门限电平。
眼图观察实验
眼图观察实验实验九眼图观察实验实验内容1、PN码/CMI码的眼图。
2、噪声、码间干扰对眼图的影响。
3、眼图的垂直张开度与水平张开度。
一、实验目的1、熟悉基带信号的眼图观察方法。
2、学会用眼图判断数字信道的传输质量。
3、分析眼图的垂直张开度与水平张开度。
二、眼图观察电路眼图是在同步状态下，各个周期的随机信码波形，重叠在一起所构成的组合波形。
其形状类似一只眼睛故名眼图。
其形成是由于人眼的视觉暂留作用把随机信号在荧屏上反复扫描的波形复合起来。
眼图是用来观察数字传输系统是否存在码间干扰的最简单、直观的方法。
将示波器置于外同步状态，平台的输出时钟接往示波器的通道1，伪随机码接往示波器的通道2，缓慢调整示波器的“同步”旋钮，当时钟与信码的相位同步时即可在示波器屏幕上观察到眼图。
眼图的垂直张开度反映信码幅度的变化量，可用来表示系统的抗噪声能力，垂直张开度越大，抗噪声能力越强。
水平张开度则反映信码的码间干扰。
水平张开度越大，表示信码的码间干拢越小。
垂直张开度与水平张开度越大，越有利于信码再生器的判决，还原出来信码的误码率就越小。
Vt11垂直张开度E= 水平长开度E1= 0tV22V V 12 t 1 t 2图9-1 模型化眼图平台上专门设置有眼图观察电路，它是一级由运算放大器和RC网络组成的低通滤波器，把输入数字信号的高频分量滤除，得到一个模拟的升余弦波，以获得眼图观察效果。
输入的PN码数字信号由U101 CDLD可编程模块二内的数字信号产生电路产生，经过 U101 CPLD可编程模块二 70 CMI码 34 产生电路 35 5 36 31 PN2 2KB/S PN 32 码产生电路CMIOUTCMI MCMI 数字信号眼图FCMI 测试点测试点TP902 TP903 HPN2 FPN2 眼 HPN2 CMI码 1 图 HPN32 2 PN32 3 K02 观 FPN32 察 HC1 1KHz方波电产生电路 FC1 路 HC2 FC2 32KHz方波产生电路 U301 U302 FPGA可编程模块一 39 CMI码产生电路 47 2KB/S PN 码产生电路 48 32KB /S PN 码产生电路 ? ? ? ? 图9-2 眼图观察方框图 ? ? FPGA/CPLD模块选择开关K01和PN码/CMI码选择开关K02的3~2送入眼图观察电路。
眼图测量分析
眼圖之量測分析引言眼圖是一項時間分析工具，讓使用者能夠清楚看見時間和強度的誤差。
在真實生活中，諸如抖動之類的誤差非常難以量化，因為經常改變，而且非常小。
因此，眼圖非常利於尋找最大抖動以及電壓強度的誤差，如圖一所示。
圖一、眼圖檢視的抖動和電壓雜訊示意圖誤差增加時，眼圖中心的白色空間就會縮小。
那個空間由兩項特性所定義：眼寬(Eye Width)和眼高(Eye Height)。
圖二中白色空間的寬度就稱為眼寬。
因此，眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼寬就是用來度量在任何指定的時間期間內、資料線穩定的時間長度的良好工具。
這樣可以了解可允許的保存時間和建立時間有多少。
最後完成的眼圖中的白色空間的高度就稱為眼高。
如果眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼高可以指出接收器的VIH和VIL必須位於何處，才能正確地對資料取樣。
數位訊號轉換的品質越好，眼圖中的開放白色空間越大。
換言之，眼寬和眼高應該盡可能地大。
圖二、眼圖的高度及寬度示意圖實驗原理其形狀似人的眼睛，因此被稱爲眼圖。
而檢視數位傳輸器的輸出三個時間段落，即可建構出眼圖。
圖三中的眼圖是將所有可能的0與1的組合疊在一條線段上，而完成建構。
圖三、數位訊號對應之眼圖在數位系統中，時間是最重要的因素之一。
數位通訊的可靠性和準確性都是根據其時間功能的品質而定。
在真實世界的數位通訊系統中，有許多時間上的誤差，其中最重要的兩個是抖動(Jitter)和飄移(Drift)。
分別以抖動(Jitter)及飄移(Drift)敘述之：一、抖動(Jitter)抖動(Jitter)是指與事件的理想時間的誤差，通常是從參考訊號的過零點(Zero-Crossing)進行測量。
抖動通常歸因於串音(Cross-Talk)、同時切換輸出，以及其它週期性發生的干擾訊號。
由於抖動會隨著時間而變化，如圖四所示，因此對抖動的測量及量化有多種進行方式，從目測幾秒鐘內的抖動範圍，到以數據進行的測量（例如根據長時間的標準誤差）。
光纤信道眼图观察讲解
实验报告光纤信道眼图观察实验者姓名：合作者姓名：专业：班级：学号：指导老师：实验日期：目录一实验目的 (2)二实验原理 (3)三基本操作过程？ (4)四仪器与设备 (4)五安全注意事项 (4)六实验内容、数据记录与处理 (4)七思考题 (5)八结果与讨论 (5)参考文献*一、实验目的1.了解眼图产生原理。
2.用示波器观测扰码的光纤信道眼图。
二、实验原理本实验系统主要由两大部分组成：电端机部分、光信道部分。
电端机又分为电信号发射和电信号接收两子部分，光信道又可分为光发射端机、光纤、光接收端机三个子部分。
在本实验中，涉及的电发射部分有两个功能模块： 8位的自编数据功能和扰码功能。
涉及的电接收部分就是收端均衡滤波器电路、时钟提取、再生、相应的解扰功能。
眼图观测的实验结构如下图所示：图1.1.1 CMI码光纤通信基本组成结构在整个通信系统中，通常利用眼图方法估计和改善传输系统性能。
我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。
在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于评价实际系统的性能，常用观察眼图进行分析。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
什么是眼图?所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元同可以在眼1.1.2 无失真及有失真时的波形及眼图(a) 无码间串扰时波形；无码间串扰眼图(b) 有码间串扰时波形；有码间串扰眼图在图6.6.2中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
图6.6.2中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，在取样时刻信号取值分布在小于+1或大于-1附近，“眼睛”部分闭合。
眼图(Eye Diagram)含义讲解
眼图（Eye Diagram）含义讲解什么是眼图？它用在什么场合？反映了波形的什么信息？眼图（Eye Diagram）可以显示出数字信号的传输质量，经常用于需要对电子设备、芯片中串行数字信号或者高速数字信号进行测试及验证的场合，归根结底是对数字信号质量的一种快速而又非常直观的观测手段。
消费电子中，芯片内部、芯片与芯片之间经常用到高速的信号传输，如果对应的信号质量不佳，将导致设备的不稳定、功能执行错误，甚至故障。
眼图反映的是数字信号受物理器件、信道的影响，工程师可以通过眼图，迅速得到待测产品中信号的实测参数，并且可以预判在现场可能发生的问题。
1、眼图的形成对于数字信号，其高电平与低电平的变化可以有多种序列组合。
以3个bit为例，可以有000-111共8中组合，在时域上将足够多的上述序列按某一个基准点对齐，然后将其波形叠加起来，就形成了眼图。
如图1。
对于测试仪器而言，首先从待测信号中恢复出信号的时钟信号，然后按照时钟基准来叠加出眼图，最终予以显示。
图1. 眼图的形成2、眼图中包含的信息对于一幅真实的眼图，如图2，首先我们可以看出数字波形的平均上升时间(Rise Time)、下降时间(Fall Time)、上冲(Overshoot)、下冲(Undershoot)、门限电平(Threshold/Crossing Percent)等基本的电平变换的参数。
图2. 电平变换参数信号不可能每次高低电平的电压值都保持完全一致，也不能保证每次高低电平的上升沿、下降沿都在同一时刻。
如图3，由于多次信号的叠加，眼图的信号线变粗，出现模糊(Blur)的现象。
所以眼图也反映了信号的噪声和抖动：在纵轴电压轴上，体现为电压的噪声(Voltage Noise)；在横轴时间轴上，体现为时域的抖动(Jitter)。
图3. 噪声和抖动由于噪声和抖动，眼图上的空白区域变小。
如图4，在除去抖动和噪声的基础上，眼图上空白的区域在横轴上的距离称为眼宽(Eye Width)，在眼图上叠加的数据足够多时，眼宽很好的反映了传输线上信号的稳定时间；同理，眼图上空白的区域在纵轴上的距离称为眼高(Eye Height)，在眼图上叠加的数据足够多时，眼高很好的反映了传输线上信号的噪声容限，同时，眼图中眼高最大的地方，即为最佳判决时刻。
眼图观察测量实验

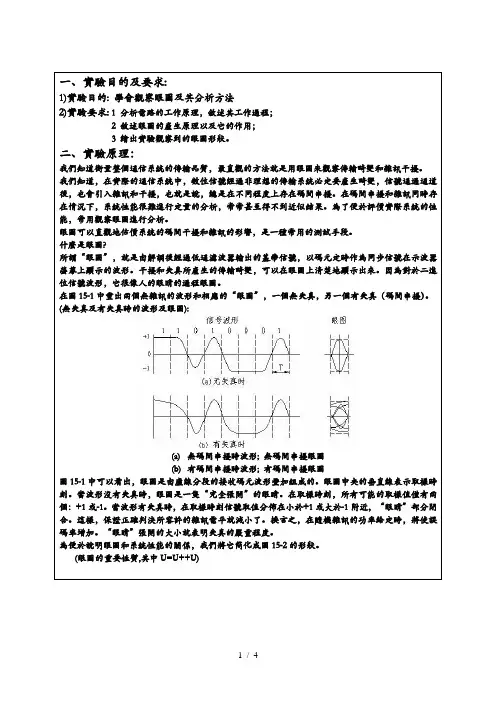

实验12 眼图观察测量实验一、实验目的1.学会观察眼图及其分析方法，调整传输滤波器特性。
二、实验仪器1. 眼图观察电路（底板右下侧）2．时钟与基带数据发生模块，位号：G 3．噪声模块，位号E 4．100M双踪示波器1台三、实验原理在整个通信系统中，通常利用眼图方法估计和改善（通过调整）传输系统性能。
我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。
在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于评价实际系统的性能，常用观察眼图进行分析。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
什么是眼图所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元时钟作为同步信号，基带信号一个或少数码元周期反复扫描在示波器屏幕上显示的波形称为眼图。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
因为对于二进制信号波形，它很像人的眼睛故称眼图。
在图12-1中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
图12-1中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，“眼睛”部分闭合，取样时刻信号取值就分布在小于+1或大于-1附近。
这样，保证正确判决所容许的噪声电平就减小了。
换言之，在随机噪声的功率给定时，将使误码率增加。
“眼睛”张开的大小就表明失真的严重程度。
为便于说明眼图和系统性能的关系，我们将它简化成图12-2的形状。
由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感； (3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量；(4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5) 阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。
眼图观察测量实验
实验六：眼图观察测量实验
一．实验目的
1．学会眼图观察与测量方法 2．学会利用眼图对传输特性进行调整 二．实验仪器
1．RZ8621D 实验箱一台 2．20MHz 双踪示波器一台 3．平头小起子一个 三．实验电路连接
CPLD PSK 解调FSK 解调
TP708
图6-1 眼图观察实验方框图
四．实验预习测量点说明
实验前请预习规格化眼图的五项重点参量的定义，及观察眼图时示波器连接方法。
1、位同步提取是采用CPLD 软件编程实现位脉冲的提取及码元再生。
眼图观察是通过改变低通滤波器的传递函数H(f)使眼图图形随之改变。
用CPLD 实现位同步提取的功能框图如图6-2所示。
图6-2 数字锁相法位同步提取框图
数字锁相环框图中，频率为Nf B 的晶振产生方波振荡经两并联的窄脉形成电路，形成的输出信号为反向的方波。
分别加到扣除门和附加门，扣除门为常开门，附加门为常闭门。
因。
完整版眼图观测实验
武夷学院实验报告课程名称：通信原理实验项目名称：眼图观测实验姓名：专业：通信工程班级:一班学号：同组成员：匚-、实验准备［1L:实验目的1、掌握眼图观测的方法。
2、掌握相关眼图的测量方法。
实验内容1、观测眼图。
2、测量沿途的判决电平、噪声容限。
实验模块1、通信原理11号模块2、双踪示波器模块实验原理在实际系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，在示波器上显示的图形很象人的眼睛，因此被称为眼图。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。
最佳抽样时刻最大信号失真量噪声容限■ ————————— 1^——_可以抽样的时间过零点失真图23-1 眼图的一般描述在无码间串扰和噪声的理想情况下，波形无失真，“眼”开启得最大。
当有码间串扰时，波形失真，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用图7.6所示的图形来描述。
由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2 ）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜边越陡，系统对定时抖动越敏感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
眼图观测
实验目的
1、掌握眼图观测的方法。
2、掌握相关眼图的测量方法。
实验模块
1、通信原理0 号模块一块
2、通信原理11号模块一块
3、示波器一台
实验原理
在实际系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，在示波器上显示的图形很象人的眼睛，因此被称为眼图。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。
图23-1 眼图的一般描述
在无码间串扰和噪声的理想情况下，波形无失真，“眼”开启得最大。
当有码间串扰时，波形失真，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用图7.6所示的图形来描述。
由此图可以看出：
1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜边越陡，系统对定时抖动越敏感。
3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；
6）横轴对应判决门限电平。
实验步骤
I、观测眼图：
1、按如下方式连线:
源端口目标端口连线说明
信号源：“PN”奈奎斯特模块:“NRZ IN”提供被抽样信号
信号源：“CLK1”奈奎斯特模块:“BS IN”提供抽样时钟
2、参考如下方式连接示波器和测试点：
示波器通道目标测试点说明
通道１BS OUT位同步时钟
通道２Filter OUT眼图观测点
启动仿真开关，开启各模块的电源开关。
3、将“信号源模块”上的拨码开关S4设为1011，使测试点“PN”输出16K时钟。
4、、将“信号源模块”和11号板的电源开关拨下。
轻按“奈奎斯特模块”的“选
择”按键，直到上面的“16K”的指示灯亮。
用示波器的CH1通道观测“奈奎斯特模块”测试点“BS OUT”，用CH2通道观测“奈奎斯特模块”的测试点“Filter OUT”。
调节示波器的触发释抑直到观测到眼图。
II、判决电平、噪声容限测量：
1、眼图中间的位置相对于GND位置的电平值即为判决门限。
2、测量眼图最佳判决点处的峰峰值的1/2即为噪声容限。
实验结果。
