3.4 简单几何体的表面展开图(3)

合集下载

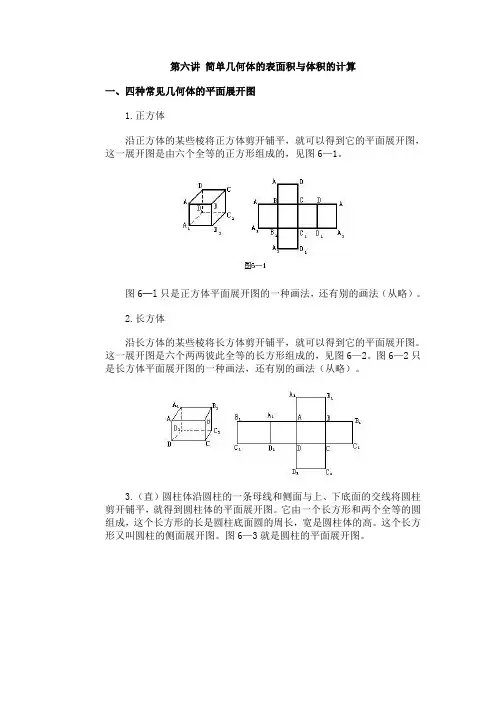

小学数学竞赛第六讲简单几何体的表面积与体积的计算

第六讲简单几何体的表面积与体积的计算一、四种常见几何体的平面展开图1.正方体沿正方体的某些棱将正方体剪开铺平，就可以得到它的平面展开图，这一展开图是由六个全等的正方形组成的，见图6—1。

图6─l只是正方体平面展开图的一种画法，还有别的画法（从略）。

2.长方体沿长方体的某些棱将长方体剪开铺平，就可以得到它的平面展开图。

这一展开图是六个两两彼此全等的长方形组成的，见图6—2。

图6—2只是长方体平面展开图的一种画法，还有别的画法（从略）。

3.（直）圆柱体沿圆柱的一条母线和侧面与上、下底面的交线将圆柱剪开铺平，就得到圆柱体的平面展开图。

它由一个长方形和两个全等的圆组成，这个长方形的长是圆柱底面圆的周长，宽是圆柱体的高。

这个长方形又叫圆柱的侧面展开图。

图6—3就是圆柱的平面展开图。

4.（直）圆锥体沿圆锥体的一条母线和侧面与下底面圆的交线将圆锥体剪开铺平，就得到圆锥的平面展开图。

它是由一个半径为圆锥体的母线长，弧长等于圆锥体底面圆的周长的扇形和一个圆组成的，这个扇形又叫圆锥的侧面展开图。

具体图形见图6—4。

二、四种常见几何体表面积与体积公式1.长方体长方体的表面积=2×（a×b+b×c+c×a）长方体的体积=a×b×c（这里a、b、c分别表示长方体的长、宽、高）。

2.正方体正方体的表面积=6×a2正方体的体积=a3（这里a为正方体的棱长）。

3.圆柱体圆柱体的侧面积=2πRh圆柱体的全面积=2πRh+2πR2=2πR（h+R）圆柱体的体积=πR2h（这里R表示圆柱体底面圆的半径，h表示圆柱的高）。

4.圆锥体圆锥体的侧面积=πRl圆锥体的全面积=πRl+πR2母线长与高）。

三、例题选讲例1 图6—5中的几何体是一个正方体，图6—6是这个正方体的一个平面展开图，图6—7（a）、（b）、（c）也是这个正方体的平面展开图，但每一展开图上都有四个面上的图案没画出来，请你给补上。

浙教版数学九年级下册3.4《简单几何体的表面展开图》说课稿1

浙教版数学九年级下册3.4《简单几何体的表面展开图》说课稿1一. 教材分析《简单几何体的表面展开图》是浙教版数学九年级下册3.4节的内容，主要介绍了柱体、锥体和球体的表面展开图及其特点。

这一节内容是在学生已经掌握了立体图形的性质和分类的基础上进行学习的，旨在帮助学生更好地理解立体图形的空间结构，提高空间想象能力。

二. 学情分析九年级的学生已经具备了一定的空间想象能力和逻辑思维能力，他们对立体图形有一定的了解。

但是，由于立体图形的复杂性，学生在理解和绘制表面展开图时还存在一定的困难。

因此，在教学过程中，我需要关注学生的学习情况，针对性地进行指导和帮助。

三. 说教学目标1.知识与技能：使学生了解柱体、锥体和球体的表面展开图的特点，能够正确地绘制表面展开图。

2.过程与方法：通过观察、操作、思考、交流等过程，培养学生的空间想象能力和逻辑思维能力。

3.情感态度与价值观：激发学生对数学的兴趣，培养学生的团队合作意识和克服困难的勇气。

四. 说教学重难点1.教学重点：掌握柱体、锥体和球体的表面展开图的特点，能够正确地绘制表面展开图。

2.教学难点：理解并解释为什么球体没有表面展开图，以及如何判断一个展开图是否能够围成一个立体图形。

五. 说教学方法与手段1.教学方法：采用问题驱动的教学方法，引导学生通过观察、操作、思考、交流等方式自主学习。

2.教学手段：利用多媒体课件、实物模型、展开图卡片等辅助教学，提高学生的空间想象能力。

六. 说教学过程1.导入：通过展示一些生活中的实物，如易拉罐、圆锥帽等，引导学生关注立体图形及其表面展开图。

2.新课导入：介绍柱体、锥体和球体的表面展开图的特点，讲解展开图的绘制方法。

3.课堂互动：学生分组进行讨论，分析不同展开图的特点，尝试绘制表面展开图。

4.难点讲解：解释为什么球体没有表面展开图，以及如何判断一个展开图是否能够围成一个立体图形。

5.练习巩固：学生独立完成一些练习题，检验自己对于表面展开图的掌握情况。

常见几何体的表面展开图

常见几何体的外表展开图将一个几何体的外外表展开，就像掀开一件礼物的包装纸．礼物外形不同，包装纸的形状也各不一样．那么咱们熟悉的一些几何体，如圆柱、圆锥、棱柱的外表展开图是什么形状呢？(1)圆柱的外表展开图是两个圆(作底面)和一个长方形(作侧面)．(2)圆锥的外表展开图是一个圆(作底面)和一个扇形(作侧面)．(3)棱柱的外表展开图是两个完全一样的多边形(作底面)和几个长方形(作侧面)(4)正方体的平面展开图在讲义中、习题中会常常碰到让大伙儿识别正方体外表展开图的题目．下面列出正方体的十一种展开图，供大伙儿参考．例1 以下四张图中，通过折叠能够围成一个棱柱的是( )分析：由平面图围成一个棱柱，咱们能够动手实践操作，也能够展开丰硕的想像，但咱们最关键的是要抓住棱柱的特点，棱柱的平面图是由两个完全一样的多边形(且在平面图的双侧)和几个长方形组成的．解：正确答案选C．点评：专门要注意的是两个完全一样的多边形是棱柱的上下两个底面图形(棱柱展开后，这两个图形是位于展开图的双侧)，故不选D，另外定几个长方形，究竟是几个呢，它的个数确实是上下底多边形的边数，应选C．例2如以下图的平面图形是由哪几种几何体的外表展开的？(1) (2) (3)分析：找几何体的外表展开图，关键是看侧面和底面的形状．底面是圆的几何体有圆柱、圆锥、圆台．侧面是扇形的几何体是圆锥．侧面是长方形的几何体是棱柱、圆柱．解答：(1)圆锥；(2)圆柱；(3)圆台．例3如以下图，在正方体的两个相距最远的极点处停留着一只苍蝇和一只蜘蛛，蜘蛛能够从哪条最短的途径爬到苍蝇处?说明你的理由．分析：在解这道题时，正方体的展开图对解题有专门大的帮忙，由于作展开图有各类不同的方式，因此从蜘蛛到苍蝇能够用6种不同方式选择最短途径，而其中每一条途径都通过连结正方体2个极点的棱的中点．解：由于蜘蛛只能在正方体的外表爬行，因此只需作出那个正方体的展开图并用点标出苍蝇和蜘蛛的位置，依照“两点之间线段最短〞这一常识可知，连结这两个点的线段确实是最短的途径．点评：这种求最短路程是多少及求与棱的夹角是多少等问题，同窗们容易犯的错误是：用棱柱来计算路程，可求出的却不是最短的．通过对该节内容的学习，咱们必然要养成擅长观看，随时寻觅规律的良好适应，只有如此，才能把所学知识融会贯穿．。

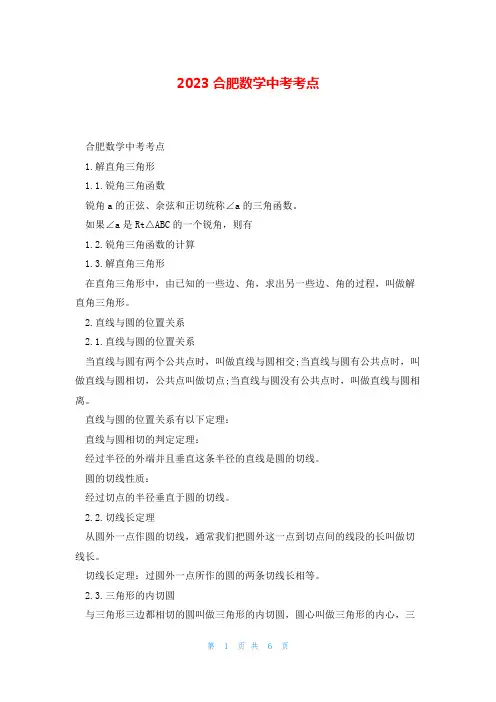

2023合肥数学中考考点

2023合肥数学中考考点合肥数学中考考点1.解直角三角形1.1.锐角三角函数锐角a的正弦、余弦和正切统称∠a的三角函数。

如果∠a是Rt△ABC的一个锐角，则有1.2.锐角三角函数的计算1.3.解直角三角形在直角三角形中，由已知的一些边、角，求出另一些边、角的过程，叫做解直角三角形。

2.直线与圆的位置关系2.1.直线与圆的位置关系当直线与圆有两个公共点时，叫做直线与圆相交;当直线与圆有公共点时，叫做直线与圆相切，公共点叫做切点;当直线与圆没有公共点时，叫做直线与圆相离。

直线与圆的位置关系有以下定理：直线与圆相切的判定定理：经过半径的外端并且垂直这条半径的直线是圆的切线。

圆的切线性质：经过切点的半径垂直于圆的切线。

2.2.切线长定理从圆外一点作圆的切线，通常我们把圆外这一点到切点间的线段的长叫做切线长。

切线长定理：过圆外一点所作的圆的两条切线长相等。

2.3.三角形的内切圆与三角形三边都相切的圆叫做三角形的内切圆，圆心叫做三角形的内心，三角形叫做圆的外切三角形。

三角形的内心是三角形的三条角平分线的交点。

3.三视图与表面展开图3.1.投影物体在光线的照射下，在某个平面内形成的影子叫做投影。

光线叫做投影线，投影所在的平面叫做投影面。

由平行的投射线所形成的投射叫做平行投影。

可以把太阳光线、探照灯的光线看成平行光线，它们所形成的投影就是平行投影。

3.2.简单几何体的三视图物体在正投影面上的正投影叫做主视图，在水平投影面上的正投影叫做俯视图，在侧投影面上的正投影叫做左视图。

主视图、左视图和俯视图合称三视图。

产生主视图的投影线方向也叫做主视方向。

3.3.由三视图描述几何体三视图不仅反映了物体的形状，而且反映了各个方向的尺寸大小。

3.4.简单几何体的表面展开图将几何体沿着某些棱“剪开”，并使各个面连在一起，铺平所得到的平面图形称为几何体的表面展开图。

圆柱可以看做由一个矩形ABCD绕它的一条边BC旋转一周，其余各边所成的面围成的几何体。

初中数学浙教版九年级下册3

初中数学浙教版九年级下册3.4 简单几何体的表面展开图(2）同步训练一、基础夯实1.（2013•百色）一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为（）A. 6cm2B. 4πcm2C. 6πcm2D. 9πcm22.乐乐玩橡皮泥时，将一个底面直径为4cm，高为4cm的圆柱，捏成底面直径为3.2cm的圆柱，则圆柱的高变成了（）A. 7.5cmB. 6.25cmC. 5cmD. 4.75cm3.制作一个底面直径为30 cm、高为40 cm的圆柱形无盖铁桶,所需铁皮至少为( )A. 1425πcm2B. 1650πcm2C. 2100πcm2D. 2625πcm24.如图是按1:10的比例画出的一个几何体的三视图，则该几何体的侧面积是（）A. B. C. D.5.（2013•无锡）已知圆柱的底面半径为3cm，母线长为5cm，则圆柱的侧面积是（）A. 30cm2B. 30πcm2C. 15cm2D. 15πcm26.一个长方形长为4cm，宽为2cm，以它的长边为轴，把长方形转一周后，得到一个圆柱体体积为（）A. 8πcm3B. 4πcm3C. 16πcm3D. 12πcm37.如下图所示，已知圆柱的高为8，底面半径为3，若用一个平面沿着上底的直径竖直向下截该圆柱，那么截面的面积为（）A. 24B. 48C. 32D. 728.一个圆柱的高是10分米，底面积为6.28平方分米，把它截成两个同样的小圆柱后，表面积比原来增加了（）平方分米．A. 6.28B. 9.42C. 10D. 12.569.一个上下底密封的纸盒的三视图如图所示，请你根据图中的数据，计算这个密封纸盒的表面积为________cm2．（结果保留π）10.把一个长、宽、高分别为3cm、2cm、1cm的长方体铜块铸成一个圆柱体铜块，则该圆柱体铜块的底面积S(cm2)与高h(cm)之间的函数关系式为________.11.一个几何体的三视图如图所示(单位：mm)，你能画出这个几何体的图形吗？并求出其表面积和体积．12.如图所示的圆柱形容器的容积为81升，它的底面直径是高的2倍．（π取3）（1）这个圆柱形容器的底面直径为多少分米？（2）若这个圆柱形容器的两个底面与侧面都是用铁皮制作的，则制作这个圆柱形容器需要铁皮多少平方分米？（不计损耗）二、提高训练13.如图所示，圆柱的高AB=3，底面直径BC=3，现在有一只蚂蚁想要从A处沿圆柱表面爬到对角C处捕食，则它爬行的最短距离是（）A. B. C. D.14.如图，已知圆柱的底面直径BC= ，高AB=3，小虫在圆柱表面爬行，从C点爬到A点，然后再沿另一面爬回C点，则小虫爬行的最短路程为（）A. B. C. D.15.如图，有一内部装有水的直圆柱形水桶，桶高20公分；另有一直圆柱形的实心铁柱，柱高30公分，直立放置于水桶底面上，水桶内的水面高度为12公分，且水桶与铁柱的底面半径比为2：1．今小贤将铁柱移至水桶外部，过程中水桶内的水量未改变，若不计水桶厚度，则水桶内的水面高度变为多少公分？（）A. 4.5B. 6C. 8D. 916.如图，在正方形纸片ABCD中，EF∥AB，M，N是线段EF的两个动点，且MN＝EF,若把该正方形纸片卷成一个圆柱，使点A与点B重合，若底面圆的直径为6cm，则正方形纸片上M，N两点间的距离是________cm．17.一个底面直径是80cm，母线长为90cm的圆锥的侧面展开图的圆心角的度数为________．答案解析部分一、基础夯实1. C解：主视图和左视图为长方形可得此几何体为柱体，俯视图为圆可得此几何体为圆柱，故侧面积=π×2×3=6πcm2．故选：C．分析：易得此几何体为圆柱，底面直径为2cm，高为3cm．圆柱侧面积=底面周长×高，代入相应数值求解即可．2. B解：设高变成了xcm，根据题意得π×（4÷2）2×4=π×（3.2÷2）2×x，解得x=6.25，答：高变成了6.25cm.故答案为：B.分析：设高变成了xcm，根据圆柱的体积保持不变列出方程求解即可3. A解：圆柱的侧面积为：2=圆柱的底面圆的面积为：∴需铁皮至少为：1200+225=1425故答案为：A分析：根据题意可得出圆柱底面圆的半径为15，再根据圆柱的侧面积=底面圆的周长×圆柱的高；然后再根据圆柱的表面积=圆柱的侧面积+底面圆的面积，计算即可求解。

浙教版数学九年级下册《3.4 简单几何体的表面展开图》教案4

浙教版数学九年级下册《3.4 简单几何体的表面展开图》教案4一. 教材分析《3.4 简单几何体的表面展开图》是浙教版数学九年级下册的教学内容。

这部分内容主要让学生了解和掌握简单几何体的表面展开图的特点和绘制方法。

通过学习，学生能够更好地理解几何体的空间结构，提高空间想象能力。

二. 学情分析九年级的学生已经掌握了基本的几何知识，具备一定的学习能力和探究精神。

但部分学生在空间想象力方面还稍显不足，因此需要在教学过程中给予更多的引导和鼓励。

三. 教学目标1.了解简单几何体的表面展开图的特点和绘制方法。

2.提高学生的空间想象能力和动手操作能力。

3.培养学生的合作意识和创新精神。

四. 教学重难点1.重难点：简单几何体的表面展开图的特点和绘制方法。

2.难点：如何培养学生的空间想象能力和动手操作能力。

五. 教学方法1.采用问题驱动法，引导学生主动探究和发现。

2.运用合作学习法，培养学生的团队协作能力。

3.利用动手操作法，提高学生的实践能力。

4.引入案例分析法，帮助学生更好地理解和应用知识。

六. 教学准备1.准备简单几何体的模型，如长方体、正方体、圆柱体等。

2.准备相应的表面展开图，以便进行对比和分析。

3.准备黑板和多媒体设备，用于展示和讲解。

七. 教学过程1.导入（5分钟）利用多媒体展示各种简单几何体的图片，引导学生观察和思考：这些几何体有什么特点？它们在现实生活中的应用有哪些？2.呈现（10分钟）展示简单几何体的模型和表面展开图，让学生直观地感受两者的关系。

引导学生发现和总结几何体的表面展开图的特点。

3.操练（10分钟）学生分组讨论，每组选择一个几何体，尝试绘制其表面展开图。

教师巡回指导，解答学生的疑问。

4.巩固（10分钟）挑选几组学生的作品进行展示和点评，让学生互相学习和借鉴。

教师总结几何体表面展开图的绘制方法和注意事项。

5.拓展（10分钟）引导学生思考：如何将一个几何体展开成多个部分？这些部分之间有什么联系？学生分组探讨，教师点评和指导。

2024年秋季新华师大版七年级上册数学课件第3章3.3 立体图形的表面展开图

随堂练习
5.一个正方体的表面分别标有百、年、峥、嵘、岁、月
，下面是该正方体的一个展开图，已知“嵘”的对面为
“一四一”型
“三三”型
新知探究知识点3 正方体的表面展开图
注意：不能作为正方体表面展开图的常见情况:
1.四个以上的正方形排成一排，或四个正方形排成一排且
另两个在这一排的同侧，如
或
或
等;பைடு நூலகம்
2.出现“田”字形，如
等;
3.出现“凹”字形，如
等. 简记为: 一线不过四，凹田应弃之.
课堂小结知识点3 正方体的表面展开图
新知探究知识点1 棱柱的展开图例1 如图,哪些图形经过折叠可以围成一个棱柱? 先想一想，再折一折. 将图中不能围成棱柱的图形作适当修改使所得图形能围成一个棱柱.
新知探究知识点2 圆柱、圆锥的展开图圆柱的展开图
侧面展开图
圆柱展开后，得到一个长方形和两个圆.
新知探究知识点2 圆柱、圆锥的展开图圆锥的展开图
归纳：正方体展开图共11种
“一四一”型： 6种 “二三一”型： 3种 “二二二”型：1种 “三三”型： 1种
新知探究知识点3 正方体的表面展开图思考3：下面的图形，能否围成一个正方体？
“二二二”型判断一个平面图形经过折叠能否围成正方体的方法 1.对比正方体的11种表面展开图进行判断; 2.通过制作实物模型或利用空间想象进行判断; 3.利用“田”字形、“凹”字形等排除判断.
新知探究知识点3 正方体的表面展开图确定正方体的表面展开图中相对面的方法
方法二：利用正方体的表面展开图中的规律确定相对面，即“隔一相对”(上下隔一行或左右隔一列)，如1对3，2对5，4对6; “Z端是对面”，如1对4，3对6，2对5．

浙教版数学九年级下册《3.4 简单几何体的表面展开图》教案2

浙教版数学九年级下册《3.4 简单几何体的表面展开图》教案2一. 教材分析《浙教版数学九年级下册》中的《3.4 简单几何体的表面展开图》是学生在学习了立体几何的基础知识后，进一步探究几何体的表面展开图的特点和规律。

这一章节通过具体的几何体模型，让学生了解和掌握球的表面展开图、圆柱的表面展开图、圆锥的表面展开图等几种基本几何体的表面展开图，培养学生空间想象能力和动手操作能力。

二. 学情分析九年级的学生已经掌握了立体几何的基本知识，对于平面图形的变换和组合有一定的理解。

但是，对于几何体的表面展开图的理解还有待提高，需要通过具体的操作和实践活动，来加深对几何体表面展开图的认识。

三. 教学目标1.知识与技能：使学生了解和掌握球的表面展开图、圆柱的表面展开图、圆锥的表面展开图等几种基本几何体的表面展开图，培养学生空间想象能力和动手操作能力。

2.过程与方法：通过观察、操作、猜想、验证等方法，让学生体验探究的过程，培养学生的合作意识和创新精神。

3.情感态度与价值观：激发学生学习数学的兴趣，培养学生积极向上的学习态度，使学生感受到数学与生活的紧密联系。

四. 教学重难点1.重点：球的表面展开图、圆柱的表面展开图、圆锥的表面展开图的特点和规律。

2.难点：如何引导学生自己发现和总结几何体表面展开图的特点和规律。

五. 教学方法采用问题驱动法、实践活动法、合作交流法等方法，引导学生通过观察、操作、猜想、验证等过程，发现和总结几何体表面展开图的特点和规律。

六. 教学准备1.准备各种几何体的模型和图片，如球、圆柱、圆锥等。

2.准备几何体表面展开图的挂图和幻灯片。

3.准备剪刀、胶水等手工操作工具。

七. 教学过程导入（5分钟）教师通过展示各种几何体的模型和图片，引导学生回顾和巩固立体几何的基本知识。

然后提出问题：“你们知道这些几何体的表面展开图是什么样的吗？它们有什么特点和规律呢？”激发学生的学习兴趣和探究欲望。

呈现（10分钟）教师通过挂图和幻灯片，展示球的表面展开图、圆柱的表面展开图、圆锥的表面展开图等几种基本几何体的表面展开图。

三视图与表面展开图—知识讲解

三视图与表面展开图—知识讲解责编：康红梅【学习目标】1.了解平行投影和中心投影的基本概念及主要特征，会在简单情况下画出投影示意图；2.了解三视图的概念，会画直棱柱、圆柱、圆锥等简单几何体的三视图，并会根据视图描述简单的几何体；3.了解直棱柱、圆柱和圆锥的表面展开图，会计算直棱柱、圆柱和圆锥的侧面积和全面积，能根据展开图想象和制作实物模型；4.了解直棱柱、圆柱和圆锥的三视图和表面展开图在现实生活中的应用.【要点梳理】要点一、平行投影1.基本概念物体在光线的照射下，在某个平面内形成的影子叫做投影.这时，光线叫做投射线，投影所在的平面叫做投影面.由平行的投射线所形成的投影叫做平行投影. 例如，太阳光线、探照灯的光线都可以看成平行光线，由此我们可得出这样两个结论：(1)等高的物体垂直地面放置时，如图1 所示，在太阳光下，它们的影子一样长.(2)等长的物体平行于地面放置时，如图2 所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2.物高与影长的关系( 1)在不同时刻，同一物体的影子的方向和大小可能不同. 不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.(2)在同一时刻，不同物体的物高与影长成正比例.即：. 利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长. 要点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的. 利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.要点二、中心投影由同一点出发的投射线所形成的投影叫做中心投影.这个“点”就是中心，相当于物理上学习的“点光源” . 生活中能形成中心投影的点光源主要有手电筒、路灯、台灯、投影仪的灯光、放映机的灯光等. 相应地，我们会得到两个结论：(1) 等高的物体垂直地面放置时，如图 1 所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长越远，影子越短，但不会比物体本身的长度还短在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置要点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧 . 要点三、中心投影与平行投影的区别与联系1. 联系：(1)中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线 .(2)在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化 . 在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化 .2. 区别：(1)太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例 .(2)同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向 . 要点诠释：在解决有关投影的问题时必须先判断准是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题 .要点四、正投影正投影的定义：如图所示，图 (1) 中的投影线集中于一点，形成中心投影；图 (2)(3) 中，投影线互相平行，形成平行投影；图 (2) 中，投影线斜着照射投影面；图 (3) 中投影线垂直照射投影面 ( 即投影线正对着投影面 )，我们也称这种情形为投影线垂直于投影面 .像图(3) 这样，如果投射线垂直于投影面，那么这种投影就称为正投影.(2) 等长的物体平行于地面放置时，如图2 所示 . 般情况下，离点光源越近，影子越长；离点光源(1) 线段的正投影分为三种情况：如图所示 .(2) 平面图形正投影也分三种情况，如图所示Q 时，它的正投影与这个平面图形的形状、大小完全相同，即正投影与 Q 时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会 Q 时，它的正投影是直线或直线的一部分 .物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等要点诠释：(1) 正投影是特殊的平行投影，它不可能是中心投影 .(2) 由线段、平面图形和立体图形的正投影规律，可以识别或画出物体的正投影 .(3) 由于正投影的投影线垂直于投影面，一个物体的正投影与我们沿投影线方向观察这个物体看到的图象之间是有联系的 .要点五、简单几何体的三视图1. 三视图的概念(1)视图从某一角度观察一个物体时，所看到的图象叫做物体的一个视图 .(2)正面、水平面和侧面用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下面的面叫做水平面，右边的面叫做侧面 .(3)三视图物体在正投影面上的正投影叫做主视图；在水平投影面上的正投影叫做俯视图；在侧投影面上的正投影叫做左视图 . 产生主视图的投射线方向也叫做主视方向 . 主视图、左视图、俯视图叫做物体的三视图.2. 三视图之间的关系①线段 AB 平行于投影面②线段 AB 倾斜于投影面P 时，它的正投影是线段 P 时，它的正投影是线段A 1B 1，与线段 AB 的长相等； A 2B 2，长小于线段 AB 的长；③线段 AB 垂直于投影面 P 时，它的正投影是一个点①当平面图形平行于投影面这个平面图形全等；②当平面图形倾斜于投影面缩小，是类似图形但不一定相似③当平面图形垂直于投影面(3) 立体图形的正投影 .1)位置关系三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(2)大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的 “长对正”，主视图与左视图的 “高平齐”，左视图与俯视图的“宽相等”的原则 . 如图 (2) 所示 .要点诠释：物体的三视图的位置是有严格规定的，不能随意乱放 . 三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础 .3. 画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1) 确定主视图的位置，画出主视图；(2) 在主视图的正下方画出俯视图，注意与主视图“ 长对正 ”；(3) 在主视图的正右方画出左视图，注意与主视图“高平齐 ”，与俯视图“ 宽相等 ” .几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线 .要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图 . 要点六、由三视图描述几何体由三视图描述几何体，一般先根据各视图想象从各个方向看到的几何体形状，然后综合起来确定几何体的形状，再根据三个视图“长对正、高平齐、宽相等”的关系，确定轮廓线的位置以及各个方向的尺寸 .要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析： (1) 根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2) 根据实线和虚线想象几何体看得见和看不见的轮廓线； (3) 熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助； (4) 利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法 . 要点七、简单几何体的表面展开图1. 表面展开图将几何体沿着某些棱“剪开” ，并使各个面连在一起，铺平所得到的平面图形称为几何体的表面展开图 .示.(1) 所2. 圆柱的表面展开图如下左图，圆柱可以看做由一个矩形绕它的一条边（BC）旋转一周，其余各边所成的面围成的几何体.AB、CD旋转所成的面就是圆柱的两个底面，是两个半径相同的圆.AD 旋转所成的面就是圆柱的侧面，AD不论旋转到哪个位置，都是圆柱的母线.如果沿着圆柱的任意一条母线把圆柱的侧面“剪开”，铺平，那么就得到圆柱的侧面展开图. 一般地，一个底面半径为r ，母线长为l 的圆柱的表面展开图如上右图所示.由图可知，圆柱的侧面积公式为：S侧=2 rl . 全面积公式为：S全=2 r2+2 rl .3.圆锥的表面展开图圆锥可以看做将一个直角三角形绕它的一条直角边（AC）旋转一周，它的其余各边所成的面围成的一个几何体.直角边BC旋转所成的面就是圆锥的底面，斜边AB旋转所成的面就是圆锥的侧面.斜边AB 不论旋转到哪一个位置，都叫做圆锥的母线.一般地，一个底面半径为r ，母线长为l 的圆锥的侧面展开图是一个半径为母线长l ，弧长为底面圆周长2π r 的扇形，如图，由此我们可以得到圆锥的侧面积和全面积公式：S侧= rl .2S全= r 2+ rl .l若设圆锥的侧面展开图扇形的圆心角为，则由0 2 r ，得到圆锥侧面展开图扇形的圆心角1800度数的计算公式：类型一、投影的作图问题1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．答案与解析】(1) 如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2) 如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P 点即为光源位置．总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花 CD 和一棵树 AB ．晚上，幕墙反射路灯，灯光形成那盆花的影子 DF ，树影 BE 是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗 ?思路点拨】1）连结 AC ，过 D 点作 DG ∥AC 交 BC 于 G 点，则 GE 为所求； 2）先证明 Rt △ABC ∽△ RtDEG ，然后利用相似比计算DE 的长．答案与解析】解：（ 1）影子 EG 如图所示；2）∵DG ∥AC ，∴∠ G=∠C ，∴Rt △ABC ∽△RtDEG ，= ，即 = ，解得 DE=，答案】作法如下：① 连结 FC 并延长交玻璃幕墙于 O 点； ② 过点 O 作直线 OG 垂直于玻璃幕墙面；③ 在 OC 另一侧作∠ POG ＝∠ FOG 且交 EA 延长线于点 P 点即此时路灯光源位置，如图所示．类型二、投影的应用2015·盐城校级模拟）如图，小明与同学合作利用太阳光线测量旗杆的高度，身高明落在地面上的影长为 BC=2.4m ．1）请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子 EG ；2）若小明测得此刻旗杆落在地面的影长EG=16m ，请求出旗杆 DE 的高度．P ．类型三、由三视图描述几何体位置小立方体的个数，请画出这个几何体的主视图和左视图．思路点拨】由已知条件可知，主视图有3 列，每列小正方数形数目分别为每列小正方形数目分别为1，3，2．据此可画出图形．如图所示：总结升华】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型四、三视图的有关计算4．（2016春?潮南区月考）如图所示的是某个几何体的三视图．1）说出这个立体图形的名称；2）根据图中的有关数据，求这个几何体的表面积．3．（2015·惠州校级月考）如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该2，2，3，左视图有3 列，∴旗杆的高度为m．总结升华】本题考查了平行投影，也考查了相似三角形的判定与性质．答案与解析】解：【思路点拨】（1）从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个直三棱柱；（2）根据直三棱柱的表面积公式计算即可．【答案与解析】解：（1）这个立体图形是直三棱柱；（2）表面积为：×3× 4× 2+15× 3+15× 4+15×5=192 ．【总结升华】本题主要考查由三视图确定几何体和求几何体的表面积等相关知识，考查学生的空间想象能力．举一反三：高清课程名称：投影与视图高清ID 号：398414 关联的位置名称（播放点名称）：课题学习】变式】某工厂要加工一批密封罐，设计者给出了密封罐的三视图作每个密封罐所需钢板的面积（单位：mm）．（如图所示），请你按照三视图确定制密封罐的高为50mm，底面正六边形的对角线为100mm，边长为50 mm，如图(2) 所示．由展开图可知，制作一个密封罐所需钢板的面积为1S＝6× 50×50+2×6× ×50×50×sin60 °2＝6× 50°× 1 3≈27990(mm2)．2类型五、简单几何体的表面展开图5．小红为了迎接圣诞节而准备做一顶圣诞帽．如图所示，圆锥的母线长为26cm，高24cm，求它的底面半径及做这样一顶帽子需要的布料面积(接缝忽略不计) ．答案与解析】如图所示，在Rt △ SOA中，r SA2 SO2262 242cm 10cm ．即圆锥底面半径为10cm，做这样的圣诞帽需布料πRr=260 πcm2．点评】本题考查的是圆锥母线R，高h，底面半径r 三者的关系，及利用圆锥侧面积解决实际问题的方法．根据圆锥母线R，高h，底面半径r 的关系，可求r R2 h2，所需布料即为圆锥侧面积π Rr．。

(浙教版)九年级数学下册同步备课系列专题3.4 简单几何体的表面展开图(第2课时)(作业)

第3章投影与三视图3.4 简单几何体的表面展开图（第2课时）一、选择题1．观察下列图形，其中是正方体的表面展开图的是（）A．B．C．D．【答案】C【分析】由正方体的表面展开图，“1-4-1型”的6种，“2-3-1型”的3种，“2-2-2型”的1种，“3-3型”的1种，可判断,A B，同时正方体的表面展开图中不能出现“田”字型、“凹”字型，可判断D，只有选项C中的图形符合题意，从而可得答案．【详解】解：正方体的表面展开图，共有11种情况，其中“1-4-1型”的6种，“2-3-1型”的3种，“2-2-2型”的1种，“3-3型”的1种，选项错误；,A B同时正方体的表面展开图中不能出现“田”字型、“凹”字型，∴选项错误；D选项C中的图形符合题意，故选C．【点睛】本题考查的是正方体的表面展开图，掌握正方体的表面展开图的形状与特点是解题的关键．2．把一个圆柱体橡皮泥揉成一个与它等底的圆锥体，高将（）A ．扩大3倍B ．缩小3倍C ．扩大6倍D ．缩小6倍【答案】A【分析】根据等底等高的圆锥形和圆柱形的体积关系解答即可．【详解】解：∵在捏橡皮泥的过程中，它的总体积不变，再根据等底等高的圆锥形的体积是圆柱形体积的13 ∴，把一团圆柱体橡皮泥揉成与它等底的圆锥体，高将扩大3倍．故答案为A ．【点睛】本题主要考查了等底等高的圆锥形和圆柱形的体积关系，掌握等底等高的圆锥形的体积是圆柱形体积的13是解答本题的关键．3．已知圆锥的底面半径为1cm ，母线长为3cm ，则其侧面积为（）2cmA ．πB ．2πC ．3πD ．4π 【答案】C【分析】直接利用“圆锥的侧面积=π×底面半径×母线长”解答即可．【详解】解：该圆锥的侧面积为π×1×3=3π．故答案为C ．【点睛】本题考查了求圆锥的侧面积，掌握“圆锥的侧面积=π×底面半径×母线长”是解答本题的关键． 4．一个圆锥的底面半径为3cm ，母线长为5cm ，这个圆锥的侧面积为（）A ．212cm πB ．215cm πC ．2cmD ．220cm π 【答案】B【分析】圆锥的侧面积＝π×底面半径×母线长，把相关数值代入即可．【详解】解：这个圆锥的侧面积＝π×3×5＝15πcm 2，故选：B．【点睛】本题考查了圆锥的面积计算；掌握圆锥的侧面积计算公式是解决本题的关键．5．如图，圆柱的底面周长为16，BC＝12，动点P从A点出发，沿着圆柱的侧面移动到BC的中点S，则移动的最短距离为（）A．10B．12C．14D．20【答案】A【分析】由于圆柱的高为12cm，S为BC的中点，故BS＝6cm，先把圆柱的侧面展开，连接AS，利用勾股定理即可得出AS的长．【详解】解：沿着S所在的母线展开，如图，连接AS，则AB＝12×16＝8，BS＝12BC＝6，在Rt△ABS中，根据勾股定理AB2＋BS2＝AS2，即82＋62＝AS2，解得AS＝10．∵A，S两点之间线段AS最短，∴点A到点S移动的最短距离为AS＝10cm．故选：A．【点睛】本题考查的是平面展开−最短路径问题，根据题意画出圆柱的侧面展开图，利用勾股定理求解是解答此题的关键．6．如图，将长方形ABCD 绕虚线l 旋转一周，则形成的几何体的体积为( )A ．πr 2hB ．2πr 2hC ．3πr 2hD ．4πr 2h【答案】C【分析】根据柱体的体积V=S •h ，求出形成的几何体的底面积，即可得出体积．【详解】解：∵柱体的体积V=S •h ，其中S 表示柱体的底面面积，h 表示柱体的高，现将矩形ABCD 绕轴l 旋转一周，∴柱体的底面圆环面积为：()22223r r r πππ-=，∴形成的几何体的体积等于：23r h π．故选：C ．【点睛】本题主要考查了圆柱的形成，圆柱体体积公式，根据已知得出柱体的底面面积是解决问题的关键． 7．一位雕塑家利用15个棱长为1米的相同正方体，在公园空地设计了一个如图所示的几何体造型，需要把露出的表面都涂上颜色，则需要涂颜色部分的面积为（）A ．46米2B ．37米2C ．28米2D ．25米2【答案】B【分析】由图形可知分四层，每一层再分侧面与上表面两部分求出表面积，然后相加即可得解．【详解】解：最上层，侧面积为4，上表面面积为1，总面积为4+1=5，第二层，侧面积为4，第三层，侧面积2×4=8，上表面面积为4-1=3，总面积为8+3=11，最下层，侧面积为3×4=12，上表面面积为9-4=5，总面积为12+5=17，5+4+11+17=37，所以被他涂上颜色部分的面积为37平方米．故选：B．【点睛】本题考查了几何体的表面积，注意分四层，每一层再分侧面积与上表面两部分求解，注意求解的层次性是关键．8．已知一圆锥的母线长为6，底面半径为3，则该圆锥的侧面积为（）A．27πB．36πC．18πD．9π【答案】C【分析】圆锥的侧面积＝π×底面半径×母线长，把相应数值代入即可求解．【详解】解：∵圆锥的母线长为6，底面半径为3，∴该圆锥的侧面积为：π×3×6＝18π．故选：C．【点睛】此题主要考查了圆锥侧面面积的计算，熟练记忆圆锥的侧面积公式是解决问题的关键．二、填空题9．如图，圆锥的底面圆直径AB 为2，母线长SA 为4，若小虫P 从点A 开始绕着圆锥表面爬行一圈到SA 的中点C ，则小虫爬行的最短距离为________．【答案】【分析】将圆锥的侧面展开，是一个扇形，AC 就是小虫爬行的最短路程，利用弧长与圆心角的公式，求展开图的圆心角l 180n R π=，R=4，l=2πr=2π,可求出n 的大小，由于n=90º，利用勾股定理可求AC 的长即可．【详解】把圆锥的侧面展开，弧长是2πr=2π，母线AS=4，侧面展开的圆心角4l 2180180n R n πππ===，n=90º即∠ASC=90º， C 为AD 的中点SD=2，线段AC 是小虫爬行的最短距离，在Rt △SAC 中，由勾股定理的故答案为：【点睛】本题考查圆锥侧面的最短路径问题，掌握弧长公式，会利用弧长与圆锥底面圆的关系确定侧面展开图的圆心角，会用勾股定理求出最短路径是解题关键．10．用10个棱长为a cm的正方体摆放成如图的形状，像这样向下逐层累加摆放总共10层，其表面积是________2cm．【答案】330a2【分析】一层是6个面，二层有12个面，第三层有18个面（除去重合的），…，第十层有60个面，相加后乘以一个正方形面积即可．【详解】解：若如此摆放10层，其表面积是6×（1+2+…+10）a2=330a2．故答案为：330a2．【点睛】本题考查了几何体的表面积，图形的变化类的应用，主要考查学生的观察图形的能力，关键是能根据结果得出规律．11．如图，圆锥的母线长OA=6，底面圆的半径为32，一只小虫在圆线底面的点A处绕圆锥侧面一周又回到点A处，则小虫所走的最短路程为___________（结果保留根号）【答案】【分析】利用圆锥的底面周长等于侧面展开图的弧长可得圆锥侧面展开图的圆心角，求出侧面展开图中两点间的距离即为最短距离．【详解】∵底面圆的半径为32， ∴圆锥的底面周长为2π×32＝3π，设圆锥的侧面展开图的圆心角为n ． ∴63180n ππ⨯=，解得n ＝90°，如图，AA′的长就是小虫所走的最短路程，∵∠O=90°，OA′=OA=6，∴=．故答案为：．【点睛】本题考查了圆锥的计算，考查圆锥侧面展开图中两点间距离的求法；把立体几何转化为平面几何来求是解决本题的突破点．12．已知圆锥形模具的母线长、半径分别是12cm 、4cm ，求得这个模具的侧面积是______．【答案】248cm π【分析】根据圆锥侧面积公式直接计算即可．【详解】圆锥侧面积=12×底面周长×母线长 4r =，∴底面圆的周长为8π，21812482S cm ππ∴=⨯⨯=，故答案为：248cm π．【点睛】本题考查了圆锥侧面展开后的面积问题，熟记基本公式是解题关键．13．如图，沿一条母线将圆锥侧面剪开并展平，得到一个扇形，若圆锥的底面圆的半径5cm r =，该圆锥的母线长12cm l =，则扇形的圆心角θ度数为_______．【答案】150°【分析】根据扇形的弧长公式解题．【详解】圆锥的底面周长即是侧面展开图扇形的弧长，2180n l r ππ∴=︒ 1225180n ππ⨯∴⨯=︒，解得625=150n =⨯︒ 故答案为：150°．【点睛】本题考查圆锥侧面展开图的圆心角，涉及扇形的弧长公式，是重要考点，难度较易，掌握相关知识是解题关键．14．如图所示的平面纸能围成正方体盒子，请把与面A 垂直的面用图中字母表示出来是__．【答案】B、C、E、F【分析】根据正方体展开图的特征，属于正方体展开图的“141”结构，将它折成正方体后，A面与D面相对，其余的面都与A面垂直，从而可得答案．【详解】解：因为正方体的表面展开图，相对的面之间一定相隔一个正方形，面“A”与“D”是相对面，它们互相平行，剩下的面都与A面垂直；所以：围成正方体盒子，与面A垂直的面用图中字母表示出来是：B、C、E、F；故答案为：B、C、E、F．【点睛】本题是考查正方体的展开图，是培养学生的观察能力和空间想象能力．此类题可动手折叠一下，即可解决问题，又锻炼了动手操作能力．三、解答题15．如图，用若干个棱长完全相同的小正方体搭成一个几何体．（1）请画出从正面、左面、上面观察该几何体得到的形状图；（2）若每个小正方体的棱长为2cm，则该几何体的表面积为_____2cm．【答案】（1）见详解；（2）168【分析】（1）分别从正面、左面、上面观察该几何体，从而画出三视图；（2）分别数出（1）中三个方向小正方体的面的个数，再乘以2，然后求得一个面的面积，把它们相乘即可求解．【详解】解：（1）观察几何体，可得：（2）()2258822168cm ++⨯⨯=．故答案是：168【点睛】本题考查了画三视图、求几何体的表面积，关键是在画图时一定要将几何体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．16．如图，圆锥的底面半径为1，母线长为3，一只蚂蚁要从底面圆周上一点B 出发，沿圆锥侧面爬到过母线AB 的轴截面上另一母线AC 上，问它爬行的最短路线是多少？【分析】结合题意进行曲面展开，通过在平面扇形图中计算最短路路径问题．【详解】如图，沿过母线AB 的轴截面展开得扇形ABC ，此时弧BC 的长为底面圆周长的一半，故BC π=，由180A AB BC π∠=︒，3AB =，则60A ∠=︒，作BD AC ⊥，此时BD 即为蚂蚁爬行的最短路径，∴在Rt ABD △中，BD AB ==．【点睛】本题考查了平面展开-最短路径问题，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把圆锥的侧面展开成扇形，“化曲面为平面”，来解决．17．如图是某几何体的三种形状图．（1）说出这个几何体的名称；（2）若从正面看到的形状图的长为15cm，宽为4cm；从左面看到的形状图的宽为3cm，从上面看到的形状图的最长边长为5cm，求这个几何体的所有棱长的和为多少？它的侧面积为多少？它的体积为多少？【答案】（1）直三棱柱；（2）所有棱长的和69cm，侧面积180cm2，体积90cm3【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；（2）这个几何体的所有棱长的和为2个3cm、2个4cm、2个5cm，3个15cm的和；三个长为15cm，宽分别为3cm、4cm、5cm的长方形的面积即是几何体的侧面积；先求出俯视图的面积，再乘高15cm，即为体积．【详解】解：（1）直三棱柱；（2）这个几何体所有棱长的和：153345269cm⨯+++⨯=．它的侧面积：（3+4+5）15⨯=180cm2；它的体积：12×3×4×15=90cm3故这个几何体的所有棱长的和为69cm，它的侧面积为180cm2，它的体积为90cm3．【点睛】此题考查从三视图判断几何体，掌握棱柱的侧面都是长方形，上下底面是几边形就是几棱柱是解决问题的关键．18．用5个棱长为1的正方体组成如图所示的几何体．（1）该几何体的体积是立方单位，表面积是平方单位(包括底面积)；（2）请在方格纸中用实线画出它的三个视图．【答案】（1）5，22；（2）答案见解析．【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为1，1，2；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为2，1，1．【详解】（1）几何体的体积：1×1×1×5=5（立方单位），表面积：(4+3+4)×2=22（平方单位）；故答案为：5，22；（2）如图所示：．【点睛】本题主要考查了画几何体的三视图，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．19．由12个完全相同的棱长为1cm的小正方体搭成的几何体，如图所示．（1）请画出这个几何体的三视图．（2）请计算它的表面积．42cm．【答案】（1）画图见解析；（2）2【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2；左视图有3列，每列小正方形数目分别为3，2，2；俯视图有3列，每列小正方数形数目分别为3，3，1．据此可画出图形；（2）利用几何体的形状进而求出其表面积；【详解】（1）S=⨯+++（2）2(677)2=⨯+2202()2=42cm答：它的表面积是42cm2．【点睛】本题考查了三视图的画法以及表面积的求法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，物体的表面积是指露在外部的所有表面积之和．20．如图是某几何体从正面、左面、上面看到的形状图．（1）这个几何体的名称是．（2）若从正面看到的长方形的宽为4cm，长为9cm，从左面看到的宽为3cm，从上面看到的直角三角形的斜边为5cm，则这个几何体中所有棱长的和是多少？它的表面积是多少？【答案】（1）直三棱柱；（2）51cm；2120cm【分析】（1）直接利用三视图可得出几何体的形状；（2）利用已知各棱长分别得出棱长和与表面积．【详解】（1）这个几何体是直三棱柱；故答案为：直三棱柱（2）由题意可得：它的所有棱长之和为：（3+4+5）×2+9×3=51（cm）；它的表面积为：2×(12×3×4)+（3+4+5）×9=120(cm2)答：所有棱长的和是51cm，它的表面积为120cm2．【点睛】此题主要考查了由三视图判断几何体的形状，正确得出物体的形状是解题关键．。

浙教版数学九年级下册《3.4 简单几何体的表面展开图》教案1

浙教版数学九年级下册《3.4 简单几何体的表面展开图》教案1一. 教材分析《3.4 简单几何体的表面展开图》是浙教版数学九年级下册的一章内容。

这一章节的主要目的是让学生了解和掌握简单几何体的表面展开图的特点和绘制方法。

通过学习这一章节，学生能够更好地理解几何体的空间结构，提高空间想象能力。

二. 学情分析九年级的学生已经学习了平面几何和立体几何的基本知识，对几何图形有一定的认识和理解。

但是，由于几何体的空间结构较为抽象，学生对于几何体的表面展开图的理解和绘制还有一定的困难。

因此，在教学过程中，需要注重引导学生从实际问题中抽象出几何体的表面展开图，并通过实际操作来加深对表面展开图的理解。

三. 教学目标1.了解简单几何体的表面展开图的特点和绘制方法。

2.能够正确绘制简单几何体的表面展开图。

3.提高空间想象能力和解决实际问题的能力。

四. 教学重难点1.教学重点：简单几何体的表面展开图的特点和绘制方法。

2.教学难点：如何引导学生从实际问题中抽象出几何体的表面展开图，并正确绘制。

五. 教学方法1.采用问题驱动的教学方法，引导学生从实际问题中抽象出几何体的表面展开图。

2.通过实际操作，让学生加深对表面展开图的理解。

3.利用多媒体辅助教学，展示几何体的空间结构，帮助学生提高空间想象能力。

六. 教学准备1.多媒体教学设备。

2.几何体模型。

3.绘图工具。

七. 教学过程1.导入（5分钟）通过展示一些实际问题，如拆卸玩具、制作模型等，引导学生思考如何将几何体展开成平面图形。

让学生认识到几何体的表面展开图在实际生活中的应用。

2.呈现（10分钟）利用多媒体展示几种简单的几何体（如长方体、正方体、圆柱体等）的空间结构，让学生观察和描述这些几何体的特征。

然后，展示这些几何体的表面展开图，让学生对比观察，发现其中的规律。

3.操练（10分钟）让学生分组合作，利用绘图工具和几何体模型，尝试绘制几种简单几何体的表面展开图。

在绘制过程中，引导学生注意几何体的边、角、面的关系，以及展开图的折叠顺序和方式。

立体图形的表面展开图例题与讲解

立体图形的表面展开图1．圆柱、圆锥、棱柱的表面展开图将一个几何体的外表面展开，就像打开一件礼物的包装纸．礼物外形不同，包装纸的形状也各不相同．那么我们熟悉的一些几何体，如圆柱、圆锥、棱柱的表面展开图是什么形状呢(1)圆柱的表面展开图是两个圆(作底面)和一个长方形(作侧面)．(2)圆锥的表面展开图是一个圆(作底面)和一个扇形(作侧面)．(3)棱柱的表面展开图是两个完全相同的多边形(作底面)和几个长方形(作侧面)．【例1】如图，将图中的阴影部分剪下来，围成一个几何体的侧面，使AB，DC重合，则所围成的几何体图形是( )．解析：此题可用排除法．因为阴影部分是个扇环，而圆柱的侧面展开图是长方形，所以排除A；圆锥的侧面展开图是扇形，所以排除B；长方体的侧面展开图是长方形，所以C也要排除；故选D.答案：D2.正方体的表面展开图(1)正方体的表面展开图按展开图中正方形所在的行数及正方形的个数，归纳起来有四种情形，各种类型的共同特点是行与行之间有且只有一个“日”型结构，由此可知正方体的展开图不会出现如下面图形所示的“凹”字型和“田”字型结构，因为这里的行与行之间出现了两组“日”型结构．(2)正方体展开图中相对面的寻找技巧：相间的两个小正方形(中间隔着一个小正方形)是正方体的两个对面，如图1中的A面和B面；‘Z’字两端处的小正方形是正方体的对面，如图2、图3的A面和B面．此种方法简称为“相间、‘Z’端是对面”．解技巧正方体的表面展开图的判断思路(1)是否满足四种阵型中的一种；(2)行与行之间有且只有一个“日”型结构．【例2】一个正方形的每一个面上都写有一个汉字，其平面展开图如图所示，那么在该正方形中，与“爱”相对的字是( )．A．家B．乡C．孝D．感解析：本题以热爱家乡为素材，考查正方体的表面展开图．解题时可亲自动手剪一剪、折一折，即可得到与“爱”相对的字是“乡”；另外也可对展开图加以分析，根据展开图对面之间不能有公共边或公共的顶点，“爱”的对面不可能是“我”或“家”，折叠起来后“孝”、“感”与“爱”相邻，所以“爱”的对面不可能是“孝”、“感”，所以与“爱”相对的字是“乡”；但如果本题应用正方体展开图的对面寻找技巧——“相间、‘Z’端是对面”来解决，会非常简单，由相间的两个小正方形(中间隔着一个小正方形)是正方体的两个对面易知“爱”与“乡”相对．答案：B【例3】如图是正方体的展开图，则原正方体相对两个面上的数字和最小是( )．A．4 B．6 C．7 D．8解析：将展开图还原成正方体，2和6相对，3和4相对，1和5相对，则原正方体相对两个面上的数字和最小为6.答案：B谈重点解决正方体展开图问题的关键熟练掌握正方体展开图的对面寻找技巧可以有效降低解题的难度，起到事半功倍的效果．3．正方体表面展开图的应用如果不考虑由于旋转等造成的相对位置的不同，正方体表面展开图一共有11个．正方体表面展开图的特点是每一个顶点周围的棱不超过三条．(1)“1–4–1”型有6个，其中通过“1”的移动可以由一个得到另外的5个，如图．(2)“1–3–2”型有3个，其中通过“1”的移动可以由1个得到另外的2个，如图．(3)“3–3”型有一个，“2–2–2”型有一个，如图．【例3－1】一个正方体的每一个面上都写着一个汉字，其表面展开图如图所示，那么，在该正方体中和“超”所对的汉字是__________．解析：这是“1–3–2”型的正方体表面展开图．根据展开图可知对面之间不能有公共边或公共顶点，所以“超”字的对面不能是“沉”、“着”、“越”，根据上下相对和左右相对，由于“信”和“着”相对，“着”和“超”相邻，所以“信”和“超”相邻．这样和“超”相对的字只能是“自”．答案：自【例3－2】六一儿童节时，阿兰准备用硬纸片通过裁剪、折叠制作一个封闭的正方体礼盒．她先在硬纸片上设计了一个如图1所示的裁剪方案(实线部分)，经裁剪、折叠后成为一个封闭的正方体礼盒．请你参照如图，帮她设计另外两种不同的裁剪方案，使之经裁剪、折叠后也能成为一个封闭的正方体礼盒．图1 图2分析：阿兰设计的是正方体的11种展开图中的一种，可以从剩下的10种展开图中任选两种在如图的小方格中画出．解：如图2所示．4.其他立体图形展开图的应用由平面图形围成的立体图形叫多面体，其表面展开图可以有不同的形状．应多实践，观察，并大胆想象立体图形与表面展开图的关系．立体图形的表面展开图包括侧面展开图和底面展开图，画立体图形的展开图时，一定先观察立体图形的每一个面的形状．圆柱的侧面展开图是长方形，底面是圆；圆锥的侧面展开图是扇形，底面是圆；n棱柱的侧面展开图是n个高相等的长方形，底面是n边形；n棱锥的侧面展开图是n个三角形，底面是n边形．【例4】小新的茶杯是圆柱形，如图所示．左边下方有一只蜘蛛，从A处爬行到对面的中点B处，如果蜘蛛爬行路线最短，请画出这条最短路线图．分析：先画出圆柱的侧面展开图，再连接得到最短路线．解：如图所示．5．立体图形展开图的应用立体图形展开图的考查一般以选择题为主要方式，答案的获得需要学生经历一定的实验操作过程，当然学生也可以将操作活动转化为思维活动，在头脑中模拟(想象)折纸、翻转活动，较好地考查了学生的空间观念．解决此类问题，要充分考虑带有各种符号和各种图案的面的特点及位置，解题时，先正确画出立体图形的表面展开图，再仔细观察图案以及符号的不同特点，从而选出正确的答案．有时，根据图案的位置和方向可以先把一些很明显的不符合题目要求的选择项先排除掉，再一步步的寻找正确的选项．要想灵活解决此类问题，一要熟练掌握立体图形展开图的基本知识和解题技巧；二要充分发挥自己的空间想象力；三要不断积累生活经验和解题经验．【例5－1】如图所示的正方体的展开图是( )．解析：利用正方体及其表面展开图的特点解题．选项A和选项D折叠后，箭头不指向白三角形，C项折叠后与原正方体不符．B折叠后与原正方体相同．故选B.答案：B【例5－2】图1是由白色纸板拼成，将其中两面涂上颜色，如图2所示．下列四个中哪一个是图2的表面展开图( )．解析：由图中阴影部分的位置，首先可以排除B，D，又阴影部分正方形在左，三角形在右．故选A.答案：A。

《立体图形的表面展开图》公开课课件

立体图形的表面展开图
小壁虎的难题：
如图：一只圆桶的下方有一只壁虎，上方
有一只蚊子，壁虎要想尽快吃到蚊子，应
该走哪条路径？
你有何高招？
● 蚊子
壁虎 ●
● 蚊子
壁虎 ●
蚊子
●
●
壁虎
晓燕同学的生日就要到了，你为她制作的生日帽和其它礼物都做好了吗？
想一想
若给你设计的几何体包上漂亮的彩纸，该怎样用料最省呢？
按照平面展开图裁纸。
小实验( 一)
把你所做的几何体展开，看它的平面展开图是什么。
圆柱圆锥
三
棱
①
锥
②④ ③
②
④
①
③
三棱柱
长方体
小实验(二)
请同学们拿出课前准备好的正方体纸盒，按不同的方式展开，画出你所得到的展开图。
第一类，中间四连方，两侧各一个，共六种。
规律1：1 4 1型,一可移
第二类，中间三连方，两侧各有一、二个，共三种。
规律2：2 3 1型,一可移
第三类，中间二连方，两侧各有二个，只有一种。
规律3：222型,一不离
第四类，两排各三个，只有一种。
规律4：33型,一不离
牛刀小试请画出四棱锥的一个展开图。
下面的图形都是正方体的展开图吗？
图㈠
图㈡
图㈢
图㈣
图㈤Байду номын сангаас
1、学会了简单几何体（如三棱锥，正方体等）的平面展开图，知道按不同方式展开会得到不同的展开图。
2 、立体图形
展开折叠
平面图形
作业
1、完成课本第139页的第1、2、3题。 2、画出一个五棱柱的表面展开图。
谢谢！

北师大版(2024)七年级上册第1章丰富的图形世界章节小结

A．
B．
C．
D．
能力提升
3．一正方体截去一角后，剩下的几何体有12或13或14或15 个棱？
能力提升
4．某学校设计了如图所示的一个雕塑，取名“阶
梯”.现在工人师傅打算用油漆喷刷所有的暴露面.
经测量，已知每个小立方块的棱长都为0.5 m，请
你帮助工人师傅算一下，需喷刷油漆的总面积是从正面看
多少?
几何体名称
圆柱棱柱圆锥
球
基本特征
由大小相同且互相平行的两个底面(圆)和一个侧面(曲面)围成底面是多边形，侧面是长方形，n棱柱有n个侧面，有两个底面，底面互相平行且形状相同.
由一个底面(圆)和一个侧面(曲面)围成
由一个曲面围成，没有底面、侧面、顶点
知识回顾
二、简单几何体的分类
（一）按柱体、锥体、球体分：柱体
(3)截面是五角形
(4)截面是六角形
知识回顾
2.用一个平面去截其他几何体，截面形状如下：
几何体名称
截面形状
圆柱
圆锥
球
知识回顾七、从三个方向看物体的形状 1.从三个方向看简单几何体得到的形状图
几何体从正面看从左面看从上面看
知识回顾
2.从三个方向看小立方块组合体得到的图形 (1)画从正面和左面看所得图形的方法：先确定看到的面左右共有几列，每一列共有几层. (2)画从上面看所得图形：看几何体的最上面的小正方形前后共有几行，左右共有几列以及每个面的位置关系.
重难剖析 2 ．将下面的平面图形绕轴旋转一周，得到的立体图形是( C )
旋转轴
A
B
C
D
重难剖析
3．如图，它需再添一个面，折叠后才能围成一个正方体，下图中ቤተ መጻሕፍቲ ባይዱ黑色小正方形分别由四位同学补画，其中正确的是( C )
