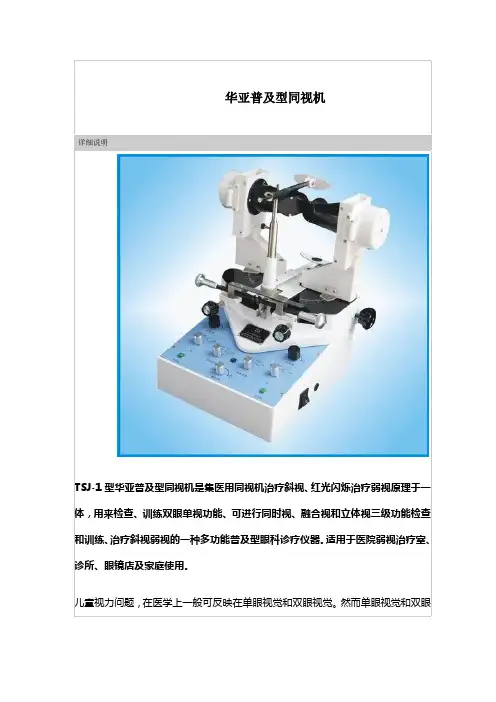

TSJ-1型同视机(医用)说明书

生产许可证号：陕食药监械生产许20102060号

产品注册证号：陕食药监械（准）字2008第1220049号

产品标准号：YZB/陕西0160---2008

同视机TSJ-1型使用说明书●

操作方法

一、结构调节：

●瞳距的调节

本仪器的瞳距可根据患儿瞳距的大小做适当的调节，其调节环节为图1①，此旋钮为左右各一个。操作时，左手旋转左边的旋钮，右手对应右边的旋钮，旋转瞳距调节手轮，使左右目镜光轴距离与患者瞳

距相等，目镜的距离在图1中○17指示。

●画片高度的调节

画片高度的调节为图1中⑤，此旋钮为左右各一个，转动旋钮，可调节画片升高和降低。

●颚托的调节

颚托在仪器中为图1中⑥，其调节分为上下、前后两个方向。上下方向调节为图1中○11，逆时针旋转，颚托升高，顺时针旋转，颚托下降，前后调节，推拉颚托图1中⑥，可改变颚托距光轴的距离。

●额架的调节

额架在仪器中图为1中⑧，其调节分为上下、前后两个方向。上下方向调节螺丝图1中○12，逆时针转动松开螺丝，提升或下降额架至适当位置后，顺时针旋转上紧螺丝即可；前后方向调节额架顶部的螺丝旋钮图1中○16，逆时针转动松开螺丝，将额架移至合适的位置后，顺时针旋转上紧螺丝即可。

●同步调节

顺时针旋转转臂锁紧旋钮图1中⑦（左右各一个），将转臂锁紧，然后旋转左右镜筒同步旋转旋钮图1

中○13，可使左右目镜同步做集合或开散运动。

●非同步调节

逆时针旋转转臂锁紧旋钮图1中⑦（左右各一个），将转臂锁紧机构松开。可分别用手推动左或者右转臂，可使左右目镜分别做集合或开散运动。

（二）面板操作

1、电源：插好电源适配器，按下仪器侧面的电源开关图1中○15按下“一”端，电源指示灯亮图2中○18

关闭电源时，按下电源开关“0”端，电源断开，2中○18熄灭。

2、定时功能：定时开关装置在仪器操作面板上图2中○22，顺时针旋转图2中○22（定时时间开关），

按照面膜上的指示，选择定时时间（10分钟;20分钟；30分钟）选择定时后，仪器开始工作。定时时

间到，提示音响起，仪器停止工作。若需关闭提示音，必须将定时时间选择旋钮图2中○22，旋转指示到“0”。若需继续治疗，重复以上步骤，重新选择时间，启动仪器。

3、功能操作：功能选择旋钮为图2中的○21○24（左右分别控制）功能相同，依次为“常灭”“常亮”“闪

烁”“后像”四档。

（1）常亮：顺时针旋钮左功能选择钮图2中○24指示至“常亮”时，左画片灯亮起，顺时针旋转右功能选择钮图2中○21指示至“常亮”时，右画片灯亮起。

（2）闪烁：顺时针旋转左功能选择钮图2中○24指示至“闪烁”时，左画片灯工作在闪烁状态，顺时针旋转右功能选择钮图2中○21指示至“闪烁”时，右画片灯工作在闪烁状态。

（3）后像：顺时针旋转左功能选择钮图2中○24指示至”后像“时，左后像灯强光亮起，顺时针旋转右功能选择钮图2中○21指示至”后像“时，右后像灯强光亮起。

（4）常灭：将左功能选择钮图2中○24旋转指示至“常灭“时，左画片灯灭，将右功能选择钮图2中○21旋转指示至“常灭”时，右画片灯灭。

（5）画板照明灯的自动闪烁工作频率选择：画板照明灯工作在“闪烁”状态时，旋转频率选择“旋钮”

图2中○27，可选择闪烁时的工作频率，顺时针旋转，画板照明灯的频率增大，闪烁变快，逆时针旋转，画板照明灯的频率减小，闪烁变慢。

（6）画板照明灯的自动闪烁的脉宽选择（即选择亮和灭的时间比例）,画板照明灯工作在“闪烁”状态

时，旋转“脉宽选择”旋钮图2中○23，可选择1/4 、1/2 、1/2交闪、3/4。

（7）画板照明灯的亮度调节：左灯亮度调节、逆时针旋转左灯亮度调节电位器图2中○20，左灯变暗；

顺时针旋转左灯亮度调节电位器图2中○20，左灯变亮；右灯亮度调节、逆时针旋转右灯亮度调节电位器图2中○19，右灯变暗；顺时针旋转右灯亮度调节电位器图2中○19右灯变亮。

（8）左右画板照明灯手动点灭：按住“右手动”键图2中○25，右画板照明灯点亮；松开，“右手动”

键图2中○25左画板照明灯熄灭；按住“左手动”键图2中○26，左画板照明灯点亮；松开“左手动”键图2中○26左画板照明灯熄灭。

九、治疗原理（临床使用方法）

㈠平稳放好仪器，患儿舒适坐好，戴上矫正眼镜，调整好下颚高度，镜筒位置（开始时两镜筒放在下面指针在0度的位置，固定勿松动），眼睛与目镜距离在：10mm—25mm处，把检查和治疗用的图片先给患儿看看，并加以说明，然后把图片放在图片箱内，放图片时-1放右侧，-2放左侧，画面朝内，将左右画片盒内的画片高度调节到一致，从大到小，顺序使用。

㈡打开左右控制开关，使两侧画片盒亮，检查者调整好画片的高低，即可开始检查训练。

㈢检查：双眼单视功能分为同时视、融合视和立体视三级功能，检查时应按顺序进行。

1.同时视检查（以同时视图片1-1老虎和1-2笼子为例）

两眼注视镜筒内的画片，转动调整双侧镜筒（最好一侧固定在0位，转动另一侧）看老虎能否进入笼子内，如果能进笼子为同视机（+）。如果不稳定，时隐时现为同时视（±），如只能看到一侧画片或虽能看到两侧画片，但无论如何转动镜筒，老虎均不能进入笼子，为同时视（－）。

2.融合视检查

融合视画片是由一对图形基本相同的画片组成，每个图形都有一个不完整的部分，也就是需要补充所缺的部分，这部分也叫控制点。如将两个不完整部分通过融合可以相互弥补，将两画片上的控制点互相补充合为一完整画片为融合（＋）。调整镜筒左右任何位置两眼画片总有一控制点消失，为融合视（－）。如融合虽可能，但只能限于同一位置而无范围为融合视（±）。
