张拉控制应力
张拉计算书
张拉力及伸长值计算一、T梁张拉力及伸长值计算1、张拉控制顺序张拉顺序：50％N2→100％N3→100％ N2→100％ N12、张拉力计算抗拉强度标准值fpk=1860MPa ，张拉控制应力为αcon=0.75fpk，单股张拉控制力P=193.9KN（设计图提供）。
（1）、25米T梁各梁张拉控制应力为：边跨边梁3束Φj15.2mmN1=8P=8×193.9=1551.2KN N2=N3=9P=9×193.9=1745.1KN边跨中梁3束Φj15.2mmN1=7P=7×193.9=1357.3KNN2=N3=8P=8×139.9=1551.2KN中跨边梁3束Φj15.2mmN1=7P=7×193.9=1357.3KNN2=N3=8P=8×193.9=1551.2KN中跨中梁3束Φj15.2mmN1=6P=6×193.9=1163.4KNN2=N3=7P=7×193.9=1357.3KN（2）、30米T梁各梁张拉控制应力为：边跨边梁3束Φj15.2mmN1=11P=11×193.9=2132.9KNN2=N3=10P=10×193.9=1939KN边跨中梁3束Φj15.2mmN1=N2=N3=9P=9×193.9=1745.1KN中跨边梁3束Φj15.2mmN1=10P=10×193.9=1939KNN2=N3=9P=9×193.9=1745.1KN中跨中梁3束Φj15.2mmN1=9P=9×193.9=1745.1KNN2=N3=8P=8×193.9=1551.2KN3、伸长值计算（1）、计算公式Pp=P*[1-e-(kL+μθ)]/(k*L+μθ)=P*M ΔL= P p*L/A y*E p式中：ΔL——预应力筋理论伸长值，m；Pp——预应力筋的平均张拉力，N；L——从张拉端至计算截面孔道长度， m；AY——预应力筋截面面积，取140，mm2；E p ——预应力筋的弹性模量，MPa，由实验数据取Ep=1.98*105 MPa；P——预应力筋张拉端的张拉力，KN；θ——从张拉端至计算截面曲线孔道部分切线的夹角之和，rad；k——孔道每米局部偏差对摩擦的影响系数，取k=0.0015；μ——预应力筋与孔道壁的摩擦系数，μ取0.225；M——[1-e-(KL+μθ)]/(KL+μθ)。
midas 定义张拉控制应力
midas 定义张拉控制应力
张拉控制应力是指在张拉过程中对材料施加的控制力，用于调节材料的应力状态。
在张拉过程中，通过施加一定的力或应力，可以改变材料的形态和性能，达到预期的目标。
张拉控制应力通常用于金属、混凝土等材料的加工和结构设计中。
具体来说，张拉控制应力可以通过以下几种方式实现：
1. 预应力张拉：在混凝土结构中，经过预应力张拉，将钢筋或钢束施加一定的拉力，使其产生预压应力，从而提高混凝土结构的承载能力和抗震性能。
2. 金属材料的拉伸加工：在金属材料的加工过程中，通过施加拉力，使材料发生塑性变形，从而改善材料的强度、延展性和韧性。
这种方式常用于拉伸试验、金属丝的制备等。
3. 张拉应力的控制：在工程设计中，通过控制张拉应力的大小和分布，可以实现结构的优化设计。
例如，在桥梁设计中，通过对张拉应力的控制，可以有效地控制桥梁的挠度和变形，提高结构的稳定性和耐久性。
总之，张拉控制应力是一种通过施加力或应力来调节材料应力状态的技术，广泛应用于材料加工和结构设计中，以实现预期的性能和效果。
30m小箱梁后张法预应力张拉计算与应力控制
30m小箱梁后张法预应力张拉计算与应力控制1 工程概况（1）跨径30m的预应力混凝土简支连续箱梁，梁体高度1.6m,宽度2.4m,采用C50混凝土，（2）钢绞线规格：采用高强低松驰钢绞线Φs15.2规格，标准强度Rby=1860Mpa，公称截面面积140mm2，弹性模量根据检测报告取Ep＝2.00×105Mpa。
钢束编号从上到下依次为N1、N2、N3、N4，其中：中跨梁：N1、N2、N3、N4为4Φs15.2；边跨梁：N1、N2为5Φs15.2，N3、N4为4Φs15.2；(3) 根据施工设计图钢绞线张拉控制应力按75%控制，即σcon=1860×75%=1395Mpa，单股钢绞线张拉吨位为：P＝1395×140＝195.3KN，锚口摩阻损失厂家提供为2%，5股钢绞线张拉吨位为：F＝195.3×5×1.02＝996.03KN，4股钢绞线张拉吨位为：F＝195.3×4×1.02＝796.82KN，采用两端张拉，夹片锚固。
(4)箱梁砼强度达到90%、N4钢束。
(5)张拉：0～10%（测延伸量）～20%（测延伸量）～100%（测延伸量并核对）～（持荷5分钟，以消除夹片锚固回缩的预应力损失）～锚固（观测回缩）。
2 油压表读数计算根据千斤顶的技术性能参数，结合计量测试研究院检定证书检定结果所提供的线性方程，计算实际张拉时的压力表示值Pu：前端：千斤顶型号：YCYP150型编号：6067 油压表编号：9398或3676校准方程：编号6067千斤顶配9398油表：P=0.0333XF+0.2ApEp PpL 编号6067千斤顶配3676油表：P=0.0334XF-0.06后端：千斤顶型号：YCYP150型 编号：6068 油压表编号：2246或2360编号6068千斤顶配2246油表：P=0.0331XF+0.28编号6068千斤顶配2360油表：P=0.0328XF+0.48XF=所需力值P=压力表读数3 伸长量计算(1) 预应力筋的理论伸长△L （mm ）按下式计算：△L=式中：Pp-预力筋的平均张拉力为（N ），直线筋取张拉端的拉力，两端张拉的曲线筋，计算方法见曲线段预应力筋平均张拉力：L=预应力筋的长度（mm ）Ap=预应力筋的截面面积（mm 2）：取140Ap=预应力筋的弹性模量（N/mm 2）。
T 梁预应力张拉计算书
T 梁预应力张拉计算书一.控制应力1.控制张拉应力:σcon=0.75R y b=0.75×1860Mpa=1395Mpa2.钢绞线张拉控制力:P K=σcon·A g·n·1/1000(KN)式中A g为钢绞线的公称面积,n为钢绞线的根数一根钢绞线的张拉控制力为P K=1395Mpa×140mm2=195.3KN 中梁: N1=195.3KN×6=1171.8KNN2=195.3KN×6=1171.8KNN3=N4=195.3KN×7=1367.1KN边梁: N1=195.3KN×7=1367.1KNN2=195.3KN×7=1367.1KNN3=N4=195.3KN×7=1367.1KN二.伸长量1.理论伸长量(△L)计算△L=P p·L/(A p·E g)P p=P·[1-e-(kx+μθ)]/(kx+μθ)其中P P是钢绞线的平均张拉力(N),L是钢绞线的长度(m),A P是钢绞线截面积(mm2),E g是钢绞线的弹性模量(N/mm2),P 是钢绞线张拉端的张拉力(N),x是从张位端至计算截面的钢绞线长度(m),θ是从张位端至计算截面曲线部分切线的夹角之和(rad),k为孔道偏差系数,取k=0.0015,μ为摩阻系数,取μ=0.20中梁各束钢绞线伸长量⑴N1束θ=0.15708(rad) x=16.015mP p=1171.8×[1-e-(0.0015×16.015+0.20×0.15708)]/ (0.0015×16.015+0.20×0.15708)=1139.9KN△L=1139.9×32.03/(6×140×195)=222.9mm每端的伸长量△L=111.45mm⑵N2束θ=0.15708(rad) x=16.03mP p=1171.8×[1-e-(0.0015×16.03+0.20×0.15708)]/ (0.0015×16.03+0.20×0.15708)=1139.9KN△L=1139.9×32.06/(6×140×195)=223.1mm每端的伸长量△L=111.55mm⑶N3,N4束θ=0.07505(rad) x=15.94mP p=1367.1×[1-e-(0.0015×15.94+0.20×0.07505)]/ (0.0015×15.94+0.20×0.07505)=1340.8 KN△L=1340.8×31.88/(7×140×195)=223.7mm每端的伸长量△L=111.84mm边梁各束钢绞线伸长量⑴N1束θ=0.15708(rad) x=14.945mP p=1367.1×[1-e-(0.0015×14.945+0.20×0.15708)]/ (0.0015×14.945+0.20×0.15708)=1331KN△L=1331×29.89/(7×140×195)=208.2mm每端的伸长量△L=104.1mm⑵N2束θ=0.15708(rad) x=14.96mP p=1367.1×[1-e-(0.0015×14.96+0.20×0.15708)]/ (0.0015×14.96+0.20×0.15708)=1330.9 KN△L=1330.9×29.92/(7×140×195)=208.4mm每端的伸长量△L=104.2mm⑶N3,N4束θ=0.07505(rad) x=14.87mP p=1367.1×[1-e-(0.0015×14.87+0.20×0.07505)]/ (0.0015×14.87+0.20×0.07505)=1341.9 KN△L=1341.9×29.74/(7×140×195)=208.8mm每端的伸长量△L=104.4mm16米空心板预应力张拉计算书一、控制应力1、控制张拉应力:σcon=0.75R y b=0.75×1860Mpa=1395Mpa2、钢绞线张拉控制力:P K=σcon·A g·n·1/1000(KN)式中A g为钢绞线的公称面积,n为钢绞线的根数一根钢绞线的张拉控制力为P K=1395Mpa×140mm2=195.3KN 梁: N1=195.3KN×5=976.5KNN2=195.3KN×5=976.5KN二、伸长量1、理论伸长量(△L)计算△L=P p·L/(A p·E g)P p=P·[1-e-(kx+μθ)]/(kx+μθ)其中P P是钢绞线的平均张拉力(N),L是钢绞线的长度(m),A P是钢绞线截面积(mm2),E g是钢绞线的弹性模量(N/mm2),P 是钢绞线张拉端的张拉力(N),x是从张位端至计算截面的钢绞线长度(m),θ是从张位端至计算截面曲线部分切线的夹角之和(rad),k为孔道偏差系数,取k=0.0015,μ为摩阻系数,取μ=0.20梁各束钢绞线伸长量⑴N1束θ=0.0436(rad) x=15.6mP p=976.5×[1-e-(0.0015×15.6+0.20×0.0436)]/ (0.0015×15.6+0.20×0.0436)=961.3KN单根张拉力：961.3/9.8=98.1T/5=19.6T1#油表：32.043Mpa 2#油表：32.9MPa△L=961.3×15.6/(5×140×195)=10.98mm每端的伸长量△L=5.49mm⑵N2束θ=0.209(rad) x=15.668mP p=976.5×[1-e-(0.0015×15.668+0.20×0.209]/ (0.0015×15.668+0.20×0.209)=945.1KN＝96.4T/5＝19.28T=31.5Mpa=32.366Mpa单根张拉力：945.1/9.8=96.4T/5=19.28T1#油表：31.5Mpa 2#油表：32.366MPa△L=945.1×15.668/(5×140×195)=10.84mm每端的伸长量△L=5.42mm。
张拉控制应力计算

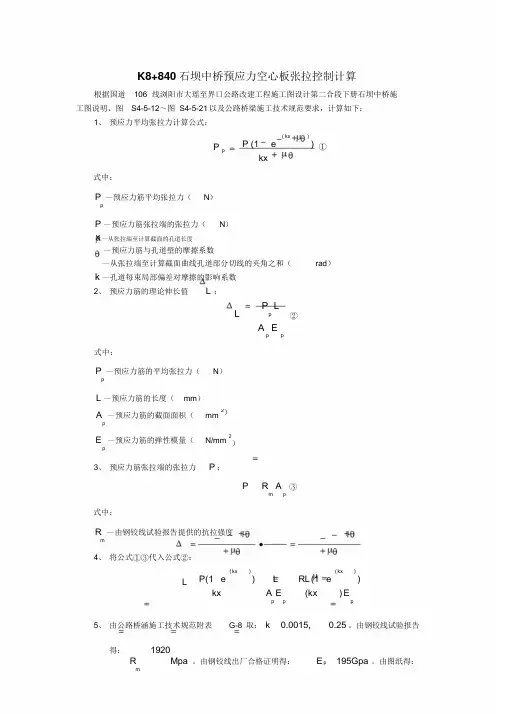

K8+840石坝中桥预应力空心板张拉控制计算根据国道106线浏阳市大瑶至界口公路改建工程施工图设计第二合段下册石坝中桥施工图说明、图S4-5-12～图S4-5-21以及公路桥梁施工技术规范要求，计算如下：1、预应力平均张拉力计算公式：P p(kx)P(1e)kx①式中：P—预应力筋平均张拉力（N）pP—预应力筋张拉端的张拉力（N）x—从张拉端至计算截面的孔道长度—预应力筋与孔道壁的摩擦系数—从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k—孔道每束局部偏差对摩擦的影响系数2、预应力筋的理论伸长值L：LP LpA Ep p②式中：P—预应力筋的平均张拉力（N）pL—预应力筋的长度（mm）A—预应力筋的截面面积（mm p2）E—预应力筋的弹性模量（N/mm p 2）3、预应力筋张拉端的张拉力P：P R A③m p式中：R—由钢铰线试验报告提供的抗拉强度m4、将公式①③代入公式②：L(kx)(kx) P(1e)L RL(1e) kx A E(kx)Ep p p5、由公路桥涵施工技术规范附表G-8取：k0.0015,0.25。
由钢铰线试验报告得：1920R Mpa。
由钢铰线出厂合格证明得：E p195Gpa。
由图纸得：mx7.828m,L15656mm,L15607mm。
12⑴3束钢铰线理论伸长值：9(0.00157.8280.25)180192015656(1e)L150.9mm93(0.00157.8280.25)19510180钢铰线一端理论伸长值L175.4mm。
⑵4束钢铰线理论伸长值：4(0.00157.8040.25)180192015607(1e)L151.5mm43(0.00157.8040.25)19510180钢铰线一端理论伸长值L275.7mm。
26、钢铰线单根公称直径140mm⑴3束钢铰线张拉力P1R m A p19201403806400N806.4KN，即张拉力P1806.4KN时，钢铰线一端理论伸长值L175.4mm，根据千斤顶标定报告得荷载与油压表读数的线性回归方程知：①千斤顶编号904121（100T），油压表编号30068K：2y0.0519x0.0504(相关系数R=0.9999）当时。
预应力张拉控制
预应力张拉控制在建筑工程领域，预应力技术的应用越来越广泛，而预应力张拉控制则是确保预应力结构质量和安全性的关键环节。
预应力张拉控制涉及到众多技术要点和严格的操作规范，需要施工人员具备丰富的经验和专业知识。
预应力张拉控制的目的在于通过对预应力筋施加预定的拉力，使其在结构中产生预先设定的应力，从而提高结构的承载能力、抗裂性能和耐久性。
在实际操作中，预应力张拉控制主要包括张拉设备的选择与校验、预应力筋的布置与锚固、张拉顺序和张拉力的控制等方面。
首先，张拉设备的选择与校验至关重要。
常用的张拉设备有千斤顶和油泵等。
千斤顶的选型应根据预应力筋的类型、规格和张拉力的大小来确定。
同时，为了确保张拉设备的准确性和可靠性，在使用前必须进行校验。
校验的内容包括千斤顶的油压表读数与实际张拉力的关系、千斤顶的行程等。
只有经过校验合格的张拉设备才能投入使用。
预应力筋的布置与锚固也是影响张拉控制效果的重要因素。
预应力筋的布置应符合设计要求，保证其在结构中的位置准确、曲线平滑。
在锚固端，应确保预应力筋的锚固牢固可靠，防止在张拉过程中出现滑移或松动。
锚固体系的选择应根据预应力筋的类型和工程要求来确定，常见的锚固体系有夹片式、螺母式等。
张拉顺序的合理安排对于保证结构的受力均匀和稳定性具有重要意义。
一般来说，应遵循对称、均匀的原则进行张拉。
对于多束预应力筋的结构，应先张拉中间束，再依次向两侧对称张拉。
对于大跨度结构，可能需要分阶段进行张拉，以控制结构的变形和应力分布。
张拉力的控制是预应力张拉控制的核心内容。
张拉力的大小应根据设计要求和规范进行确定，并通过油压表读数来进行控制。
在张拉过程中，应采取分级加载的方式，逐步达到设计张拉力。
每级加载后应持荷一定时间，以保证预应力筋的伸长值和应力均匀分布。
同时，应实时测量预应力筋的伸长值，并与理论伸长值进行对比。
如果实际伸长值与理论伸长值的偏差超过允许范围，应立即停止张拉，查找原因并采取相应的措施进行调整。
预应力张拉控制详解
预应力张拉控制详解一、预应力张拉概述预应力张拉是预应力混凝土结构施工中的重要环节，它直接影响到结构的安全性和使用性能。
预应力张拉是通过施加拉力，使施加预应力的钢筋混凝土结构在承受使用荷载前产生一定的压缩，从而在结构承受外荷载的过程中，抵消部分外荷载，以减少结构的变形和提高结构的刚度。
二、预应力张拉控制的重要性预应力张拉控制的重要性主要体现在两个方面。
准确的预应力张拉控制可以保证结构的安全性和使用性能。
如果张拉力过大或过小，可能会导致结构出现裂缝、变形或者破坏，影响结构的安全性和使用性能。
预应力张拉控制对于结构的耐久性也有重要影响。
耐久性是混凝土结构的重要指标之一，预应力张拉不当可能会影响结构的耐久性，缩短结构的使用寿命。
三、预应力张拉控制方法1、控制张拉力：根据设计要求，在预应力混凝土结构中施加的拉力值。
控制张拉力是根据设计要求确定的，它取决于结构的重要性、使用要求、材料性能和环境条件等因素。
2、控制延伸量：在预应力混凝土结构中，控制延伸量是保证结构安全和使用性能的重要措施。
如果延伸量过大或过小，可能会导致结构出现裂缝、变形或者破坏。
因此，在预应力张拉过程中，需要对延伸量进行实时监测和控制。
3、控制张拉顺序：在预应力混凝土结构中，张拉的顺序也会影响结构的安全性和使用性能。
一般来说，应该按照设计要求的顺序进行张拉，以保证结构的整体性和稳定性。
4、控制持荷时间：在预应力混凝土结构中，持荷时间也是影响结构性能的重要因素之一。
一般来说，持荷时间应该根据设计要求进行控制，以保证结构的充分稳定和达到预期的力学性能。
5、控制降温速率：在预应力混凝土结构中，降温速率也会影响结构的性能。
如果降温速率过快，可能会导致结构出现裂缝或者破坏。
因此，在预应力张拉过程中，需要对降温速率进行控制。
四、预应力张拉控制的注意事项1、在预应力张拉前，需要对混凝土试块进行抗压试验，以确定混凝土的强度是否达到设计要求。
如果混凝土强度未达到设计要求，需要采取相应措施进行处理。
第三章 预应力及预应力损失
第三章 预应力筋有效应力计算设计预应力混凝土构件时，需要事先根据承受 外荷载的情况，估算其预应力的大小。
预应力损失：预应力钢筋的预应力随着张拉、锚固 过程和时间推移而降低的现象。
设计所需的预应力筋中的预拉应力，应是扣除 预应力损失后的有效预应力。
因此，一方面要确定 预应力筋张拉时的初始应力（张拉控制应力），另 一方面要正确估算预应力损失值，然后根据两者之 差确定有效预应力值。
