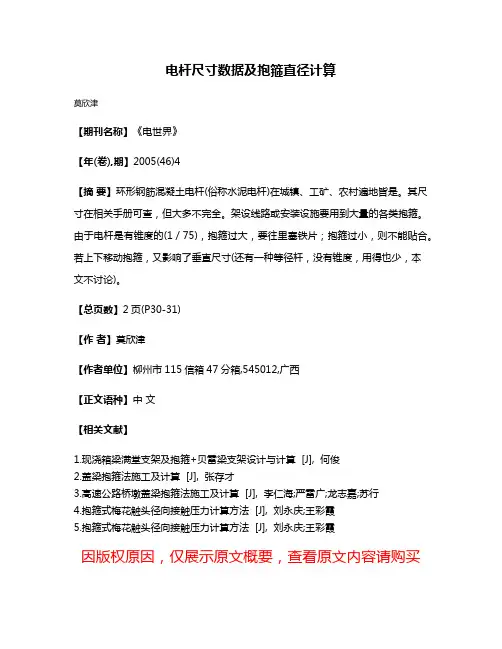

【期刊名称】《电世界》
【年(卷),期】2005(46)4
【摘要】环形钢筋混凝土电杆(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1／75)，抱箍过大，要往里塞铁片；抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸(还有一种等径杆，没有锥度，用得也少，本
文不讨论)。

【总页数】2页(P30-31)
【作者】莫欣津
【作者单位】柳州市115信箱47分箱,545012,广西
【正文语种】中文
【相关文献】
1.现浇箱梁满堂支架及抱箍+贝雷梁支架设计与计算 [J], 何俊
2.盖梁抱箍法施工及计算 [J], 张存才
3.高速公路桥墩盖梁抱箍法施工及计算 [J], 李仁海;严雷广;龙志嘉;苏行
4.抱箍式梅花触头径向接触压力计算方法 [J], 刘永庆;王彩霞
5.抱箍式梅花触头径向接触压力计算方法 [J], 刘永庆;王彩霞
因版权原因，仅展示原文概要，查看原文内容请购买。

水泥电杆杆头和抱箍公式演示教学

水泥电杆杆头和抱箍公式水泥电杆杆头和抱箍公式水泥电线杆按照截面可以分为方形、八角形、工字形、环形或其他一些异型截面电线杆，其中在国内比较常用的为环形钢筋混凝土电杆。

环形混凝土电杆又可以分为锥形杆和等径杆，锥形杆的稍径一般为φ150mm-φ470mm，锥度为1:75，壁厚在50mm左右；等径杆外径一般为φ300mm-φ400mm，壁厚亦为50mm左右。

在架空线路中或者安装电杆配件时需要大量的不同种类的抱箍，在等径杆上那幢抱箍时较为简单，知道具体的稍径即可。

在锥形杆上安装抱箍时，如果抱箍尺寸过大，则需要在里面塞铁片；如果抱箍过小，则抱箍和电线杆不能贴合，若上下移动抱箍，则会影响了电力金具的垂直尺寸，可见获知锥形杆上某一位置的尺寸对于安装十分必要。

一般来说，可以通过标准化图集来查看所需抱箍的尺寸，但城乡安装施工人员手里都没有标准化图集，就算手中有图集，上面也都是一些典型的标准化抱箍安装尺寸，在现实施工中，许多业主需要在电线杆上进行非标安装，图集上很难查到；另一方面，各类国标抱箍造价昂贵，很多施工队会自己去根据尺寸量身定做，不仅在经济上划算，安装也会得心应手。

下面我们就给大家讲一下电线杆的相关尺寸和抱箍的直径计算方法，以便广大电力施工部门能够顺利的进行施工安装。

一、知道电线杆的稍径（最细一端直径），如何算出电线杆底径？我们可以根据底径计算公式（底径=L/75+稍径）来得出，其中底径是指电线杆大头直径，L是指电线杆的总长度，稍径是指电线杆最细一端直径。

比如：已知某电杆为国标环形预应力电杆，型号为φ190-12m，求该电杆底径。

解：稍径为190mm，长度L为12000mm，则底径=12000/75+190=350mm二、已知电线杆稍径，如何算出距电杆顶端任意位置的直径？这是我们在安装抱箍的时候经常会用到的算法，具体算法和上面计算底径的方法大同小异，计算公式为D1=L1/75+稍径，其中D1为距电杆顶端任意位置直径，L1为距电杆顶端任意处长度，稍径为电杆最细一端直径。

电杆尺寸数据及计算

来源：《电世界》(转摘) 作者：时间：2010-11-13 点击： 145“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

水泥杆计算公式之欧阳体创编

水泥电线杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。

其横截面形状有很多，但是最常采用的是环形截面。

电杆长度一般为3～15米。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为150～270毫米，锥度为1:75;等径杆的直径为300～400毫米;两者壁厚均为30～60毫米。

由于等径杆没有锥度，其直径和长度一般都不用计算便可得出，故不做详细讨论。

单就抱箍直径(半径)的确定而言，自己计算远比查图集方便。

在此将电杆的相关尺寸和抱箍直径的计算方法奉上，以方便广大城乡电气同行。

（12米190mm 8米170mm）水泥电线杆的通用计算公式： 1、通过水泥杆的稍径来计算底径：底径=L/75+稍径底径是底端直径(mm)L为电杆总长度(mm)梢径电杆梢直径(mm) 例1. 图纸标某电杆190-12,求该电杆的底径。

解：已知L=12000mm梢=190mm 底径=L/75+梢径=12000/75+190=350mm答：底径=350mm 2、从电杆顶端往下任意长度处的直径：LX=LX/75+梢径LX为所求直径（mm）LX为所选长度（mm) 例2、某电杆190-15,要在该电杆上部：距杆顶处150mm有装置安装，求安装处的抱箍半径并求该电杆底径。

解：LX=LX/75+梢径=150/75+190=192mmR=192/2=96mm 底径=L/75+梢径=15000/75+190=390mm所以安装处抱箍半径为96mm 电线杆底径为390mm12米水泥杆稍径为190mm 。

10米水泥杆稍径为190mm。

8米水泥杆稍径为170mm。

武穴各矿区所用水泥杆分为12米，10米，8米三种，12M水泥杆地下埋2M深，防水机箱安装在离地面1.5M高的位置，应为距杆顶8.5M处，此处抱箍直径是303mm。

10M水泥杆地下埋1.7米深，距杆顶10-1.7-1.5=6.8M处。

安装抱箍处直径为280mm8M水泥杆地下埋1.5米深，距杆顶8-1.5.1.5=5M处。

抱箍计算

五、抱箍计算（一）抱箍承载力计算1、荷载计算每个盖梁按墩柱设三个抱箍体支承上部荷载，由上面的计算可知：支座反力R A=R B=[2(l+a)-8.31]q/2=[2(9+4.5)-8.31]×179/2=1672kNR C=8.31q=8.31×179=1487kN以最大值为抱箍体需承受的竖向压力N进行计算，该值即为抱箍体需产生的摩擦力。

2、抱箍受力计算（1）螺栓数目计算抱箍体需承受的竖向压力N=1672kN抱箍所受的竖向压力由M24的高强螺栓的抗剪力产生，查《路桥施工计算手册》第426页：M24螺栓的允许承载力：[N L]=Pμn/K式中：P---高强螺栓的预拉力，取225kN;μ---摩擦系数，取0.3；n---传力接触面数目，取1；K---安全系数，取1.7。

则：[N L]= 225×0.3×1/1.7=39.7kN螺栓数目m计算：m=N’/[N L]=1672/39.7=42.1≈42个，取计算截面上的螺栓数目m=42个。

则每条高强螺栓提供的抗剪力：P′=N/42=1672/42=39.8KN≈[N L]=39.7kN故能承担所要求的荷载。

（2）螺栓轴向受拉计算砼与钢之间设一层橡胶，按橡胶与钢之间的摩擦系数取μ=0.3计算抱箍产生的压力P b= N/μ=1672kN/0.3=5573kN由高强螺栓承担。

则：N’=P b=5573kN抱箍的压力由42条M24的高强螺栓的拉力产生。

即每条螺栓拉力为N1=P b/42=55743kN /42=133kN<[S]=225kNσ=N”/A= N′（1-0.4m1/m）/A式中：N′---轴心力m1---所有螺栓数目，取：66个A---高强螺栓截面积，A=4.52cm2σ=N”/A= P b（1-0.4m1/m）/A=5573×(1-0.4×66/42)/66×4.52×10-4 =117692kPa=118MPa＜[σ]=140MPa故高强螺栓满足强度要求。

抱箍尺寸计算方式

一. 由梢径计算底径：底=L/75 梢(1)水泥电线杆抱箍底端直径(mm)L电杆总长度(mm)梢电杆梢直径(mm)例1. 图纸标某电杆150-12,求该电杆的底径。

解：已知L=12000mm梢=150mm 底=L/75 梢=12000/75 150=310mm答：底径底=310mm(注：部分普通电杆的尺寸数据参考表1)二. 从水泥电线杆顶端往下任意长度处的直径：LX=LX/75 梢(2)LX从电杆顶端往下，所选长度(mm)LXLX处的直径(mm)例2. 某电杆190-15,要在该电杆上部：距杆顶处150mm、距离杆顶600mm、1600mm、2400mm、7700 mm处分别有装置安装，求各处的抱箍半径并求该电杆底径。

解：已知梢=190mmLX1 =150mmLX2 =600mmLX3=1600mmLX4 =2400mm LX5 =7700mmLX6 =15000mmLX1=LX1/75 梢=150/75 190=192mm RLX1=192/2=96mmLX2=LX2/75 梢=600/75 190=198mm RLX1=198/2=99mmLX3=LX3/75 梢=1600/75 190211mm RLX1=211/2106mmLX4=LX4/75 梢=2400/75 190=222mm RLX1=222/2=111mmLX5=LX5/75 梢=7700/75 190293mm RLX1=293/2147mmLX6=LX6/75 梢=15000/75 190=390mm 底=LX6=390mm答：各处抱箍的半径依次为：96mm99mm106mm111mm147mm电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm 为档次，依次制作为：95、100、105、110、150如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)。

电杆尺寸数据及计算

电杆尺寸数据及计算“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

抱箍计算

￠2.0抱箍计算（￠1.8m ）一、荷载1）砼 3218.47m V = 考虑1.1跑模系数 KN G 435.1350261.1218.471=⨯⨯=2）①模板每平方米重量2530m N （参考11＃墩模型）2310.80m A = KN G ①564.42310.8053.0=⨯=②站带 m 6.117,6.12[ KN m KN m G ①48.14/1231.06.117=⨯='模带 m 144,5[ KN G 834.70544.0144=⨯='②钢材考虑1.05焊缝系数 ()KN G G G G ①①122.6805.12=⨯++=''② 3）方木cm cm cm 2502020⨯⨯30根KN G 30105.22.02.0303=⨯⨯⨯⨯= 4）纵梁m a 24,45[2KN G 3.19804.0244=⨯=5）施工人员及小型机具 2/5.2m KN KN G 8.632.26.115.25=⨯⨯=取安全系数0.2=k ()KN G 314.30632G G G G G 54321=⨯++++=总半个抱箍承重KN KN F 1532657.15312314.30632G ≈==＝总二、抱箍摩擦力计算1）面板查《实用土木工程手册》因无钢板与砼摩擦系数，故取钢板与贝壳石灰石42.0=μKN N 62.364742.01532F==＝μmm N Aq /54.58050020001050062.3467500N 3=⨯⨯⨯⨯⨯=π＝N T 51081.52200054.5802QD ⨯=⨯=＝MPa MPa A1408.96125001081.5T 5<=⨯⨯=＝σ2）螺栓 M22（高强）查《公路桥涵钢结构及木结构设计规范》16.2.14-表P高强M22 KN T 1901=个()可个KN T KN T T 581760190441=>=⨯=='为安全，采用M27的高强螺栓。

水泥杆计算公式之欧阳理创编

水泥电线杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。

其横截面形状有很多，但是最常采用的是环形截面。

电杆长度一般为3～15米。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为150～270毫米，锥度为1:75;等径杆的直径为300～400毫米;两者壁厚均为30～60毫米。

由于等径杆没有锥度，其直径和长度一般都不用计算便可得出，故不做详细讨论。

单就抱箍直径(半径)的确定而言，自己计算远比查图集方便。

在此将电杆的相关尺寸和抱箍直径的计算方法奉上，以方便广大城乡电气同行。

（12米190mm 8米170mm）水泥电线杆的通用计算公式：1、通过水泥杆的稍径来计算底径：底径=L/75+稍径底径是底端直径(mm)L为电杆总长度(mm)梢径电杆梢直径(mm) 例1. 图纸标某电杆190-12,求该电杆的底径。

解：已知L=12000mm 梢=190mm 底径=L/75+梢径=12000/75+190=350mm答：底径=350mm 2、从电杆顶端往下任意长度处的直径：LX=LX/75+梢径LX为所求直径（mm）LX为所选长度（mm) 例2、某电杆190-15,要在该电杆上部：距杆顶处150mm有装置安装，求安装处的抱箍半径并求该电杆底径。

解：LX=LX/75+梢径=150/75+190=192mmR=192/2=96mm 底径=L/75+梢径=15000/75+190=390mm所以安装处抱箍半径为96mm 电线杆底径为390mm12米水泥杆稍径为190mm 。

10米水泥杆稍径为190mm。

8米水泥杆稍径为170mm。

武穴各矿区所用水泥杆分为12米，10米，8米三种，12M水泥杆地下埋2M深，防水机箱安装在离地面1.5M 高的位置，应为距杆顶8.5M处，此处抱箍直径是303mm。

10M水泥杆地下埋1.7米深，距杆顶10-1.7-1.5=6.8M 处。

安装抱箍处直径为280mm8M水泥杆地下埋1.5米深，距杆顶8-1.5.1.5=5M处。

关于电杆抱箍配置规格大小

关于150mm水泥电杆抱箍配置情况
一、根据GB 51171-2016 通信线路工程验收规范，吊线安装位置距电杆顶的不应小于500mm,
二、中国电信广西公司通信网络维护规程（干线光缆线路分册）中要求，吊线抱箍距杆梢400mm~600mm.
三、根据水泥电杆采购技术规范要求，水泥电杆的杆梢与杆底的尺寸如下表：
三、现计算150mm杆梢的杆顶至500mm、600mm、400mm处，电杆直径大小如下：
四、根据YDT206.27-1997架空通信线路铁件（抱箍类）尺寸规定，D164抱箍最在适用于直径为164mm的电杆处。

五、根据以上计算结果，150mm 杆梢的水泥电杆抱箍安装在电杆距杆顶400mm ~600mm 处位置必须使用D164抱箍，D154抱箍不能满足安全要求。
