截水沟施工组织设计

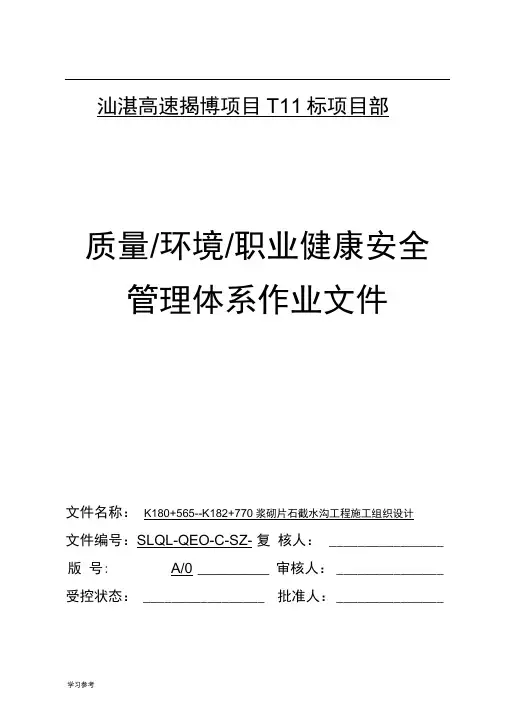

汕湛高速揭博项目T11标项目部

质量/环境/职业健康安全

管理体系作业文件

文件名称：K180+565--K182+770浆砌片石截水沟工程施工组织设计

文件编号：SLQL-QEO-C-SZ- 复核人：版号：A/O 审核人：受控状态：批准人：编制人：生效日期：

目录

一、工程概况 (1)

1、概述 (1)

2、工程数量 (1)

二、施工组织 (1)

1、施工放样情况 (1)

2、原材料进场情况 (1)

3、试验情况 (1)

4、人员配备情况 (1)

5、机械设备配置情况 (2)

6、施工场地、临建设施情况 (2)

三、施工技术方案 (2)

1、现场调查 (2)

2、施工准备 (2)

3、施工放样 (3)

4、沟槽开挖 (3)

5、片石砌筑 (3)

6、沉降缝的设置 (3)

7、勾缝养生 (3)

8、回填夯实 (3)

9、施工工艺流程 (3)

四、施工进度计划 (6)

五、质量保证体系及控制措施 (6)

1、建立质量保证体系 (6)

2、质量保证措施 (8)

六、分项工程质量控制指标、检验频率和方法 (11)

七、施工安全、文明施工、环境保护保证措施 (12)

1、安全保证措施 (12)

（1）、建立安全保证体系 (12)

（2）、安全保证措施 (13)

2、文明施工保证措施 (14)

（1）、文明施工管理体系 (14)

（2）、文明施工保证措施 (14)

3、环境保护保证措施 (15)

（1）、环境保护管理体系 (15)

（2）、环境保护保证措施 (16)

八、附件（测量、试验、材料、设备、交底资料） (16)

浆砌片石截水沟工程施工组织设计

一、工程概况

1、概述

K180+565-K182+770段沿线为盆岭相间地貌，填方路基和挖方路基段落较多，

路基排水主要为路基坡面排水。路基排水系统由排水沟、边沟、平台及山坡截水沟、跌水槽、急流槽、盲沟、渗沟、横向排水管、改沟、边沟盖板涵、油水分离池、沉砂池、集水井、泄水槽、排水斜孔等组成。路基排水沟共有预制、现浇、浆砌三种结构形式。

截水沟用浆砌片石铺砌，砌筑用的砂浆强度采用M7.5。截水沟设置于路堑坡顶外3-5m。当截水沟沟底纵坡大于10%时，沟底设置台阶，并增加防滑平台，平台间距2m，平台宽1m。均采用M7.5号浆砌片石砌筑。

2、工程数量

二、施工组织

1、施工放样情况

根据设计图现场放样挡土墙基础底边线，测量地面标高，计算开挖深度。测量数据经监理工程师复核无误后方可进行施工作业。

2、原材料进场情况

挡土墙所用混凝土原材料（砂、碎石、水泥）备料充足，经取样试验合格，可用作挡土墙施工。

3、试验情况

C20混凝土配合比已设计完成，并经监理工程师审核批复。

4、人员配置情况

（3）、施工人员

5、机械设备配置情况

6、施工场地、临建设施

该段截水沟位于围澳村附近的自然村附近，利用Y212乡道从围澳村村道进入施工现场。场地纵向便道已修建完成，施工人员驻地已修建完成，文明施工标志牌已设置完成，可以满足标准化施工需要。

三、施工技术方案

1、现场调查

截水沟开工前必须先进行现场核对，不盲目按图施工。必须对连接的边沟、急流槽进行复测，核对截水沟长度、平面位置、结构形式是否满足排水需要，如发现问题应及时通知监理工程师及设计代表，以便及时调整后再施工。

2、施工准备

（1）、施工前，项目总工程师、试验负责人、质检负责人、现场施工负责人熟悉施工图纸，熟悉规，详细了解现场工程地质条件，认真做好施工前的各项准备工作。项目总工对现场施工技术人员的进行技术、安全交底。

（2）、料场及其他材料的准备：试验室提前进行取样检测工作，选定能满足生产需求的料场，并根据施工组织设计制定材料采购供应计划。工地试验室将对用于截水沟施工所需的水泥、砂、片石进场试验检测，并将所测得的各项指标，报请监理工程师审批，不合格的材料不予进场。

（3）、检查施工现场水、电、临时便道畅通情况及各种机械设备的运转情况，保证生产所需水、电供应、道路畅通及机械设备的正常运转，检查、维修好各种机械设备，保证场地的水通、电通、路通，确保施工正常、连续进行。

（4）、施工现场的建设：施工现场各种必要的机械设备都要安装好，同时备好各种备用设备和材料，防止因意外事故发生而造成质量问题。

3、施工放样

按照设计要求，截水沟应设在开挖线以外3-5m处，因此截水沟开工前应先放出挖方边坡开口线，并经测量监理工程师复核无误后，再进行截水沟放样。截水沟放样时，先根据《挖方边坡截水沟设计图》计算出截水沟中心线坐标，坐标数据经复核无误后，用全站仪准确地放样在实地，并钉木桩保护，防止移位破坏，用尺量点间距进行校核。用水准仪测量原地面标高，计算开挖深度及开挖宽度，用石灰撒出开挖线。通知测量监理工程师复核无误后方可进行沟槽开挖。

4、沟槽开挖

沟槽开挖以机械开挖为主，辅以人工修整。开挖时安排测量人员监测开挖深度和宽度，并切实做好以下几点：

放好路基截水沟外轮廓线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输。

排查施工围的架空线和地下管线、坟墓，联系相关单位进行妥善处理。

沟槽开挖应尽量避开雨天，如适缝雨天，立即停止开挖，并做好排水工作。

开挖至距设计轮廓线5-10cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许欠挖，控制超挖。

沟槽开挖土方运出场外，禁止堆放在水沟外侧。

沟槽开挖后，需进行沟底高程复测，检查断面尺寸，报请监理工程师检验合格后方可进行下道工序。

沟槽开挖施工时及开挖好后均应在沟槽周边设置警示带和警示标志。施工现场设立明显的施工和安全标志牌，标明工程名称、桩号、长度、结构形式、主要工程量以及施工管理人员姓名和联系，以便施工作业人员及业主、监理工程师掌握该工程概况。

5、片石砌筑

沟槽开挖好后，人工修整至设计断面要求，用夯板夯实沟底，沟槽自检合格后,挂牌（自检合格）报检,经监理工程师检验合格并签认后方可进行片石砌筑施工。

砌筑截水沟所用的片石采用坚石或次坚石，强度不低于30Mpa，石质坚硬、结构紧密、色泽均匀、无风化、无裂纹，厚度不得小于15cm，长度不小于30cm（如有锋棱锐角，予以敲除），用于镶面的片石应表面平整、表面凹陷深度不大于2cm，尺寸较大。片石在砌筑前应将表面的泥土、水锈清洗干净，并洒水湿润，使其表面充分吸水，但不得残留积水。

砂浆采用搅拌机集中搅拌。经拌和的砂浆具有良好的和易性和流动性。砂浆随拌随用，保持适当的稠度，一般在2～3小时用完，气温超过30℃时宜在1～2小时用完，
