(完整版)乏汽热能回收装置简介new

热力除氧器、疏扩、定扩排汽热能回收装置简介南京兆泉科技有限责任公司二0一一年二月南京兆泉科技有限责任公司简介南京兆泉科技有限责任公司位于风景秀丽的紫金山南麓—南京理工大学国家大学科技园，公司秉持“专业、创新、品质、服务”的创业理念，致力于节能及环保安全工程产品的研发、生产及应用。

可为企业节能降耗提供最佳系统解决方案。

公司具有本科以上学历的员工占90%，拥有一支既有高学历又有现场务实经验的技术研发队伍。

在节能及安全系统工程方面拥有一批核心技术。

公司拥有多项余热回收利用的专利技术，如：一种含氧排汽热能回收装置，专利号：ZL 2005 2 0072109.2，证书号：第846345；一种能回收排汽热能的定排扩容器，专利号：ZL 2009 2 0072109.2，证书号：第1449853。

特别擅长对低（无）压蒸汽和凝结水热能的回收利用，如锅炉除氧器含氧排放汽、连排及定扩闪蒸汽乏汽热能回收及企业装置排放的各类工艺排放汽和凝结水的回收利用。

能为企业的创造良好的经济效益、改善企业的生产环境，为企业节能减排提供了有力的保障。

随着能源价格的上涨，蒸汽价格也在不断上升，为降低生产成本，增加市场竞争力，企业对各类低（无）压蒸汽热能和凝结水热能的回收利用显得十分迫切。

目前本公司生产的乏汽热能回收装置和凝结水利用已在石化、钢铁、电厂、轻工、造纸等企业得到广泛应用，并获得用户的一致好评。

公司乏汽回收装置，目前已被中石化镇海炼化、中石化金陵分公司、中石化齐鲁分公司、金桐石化、鞍钢集团、攀钢集团、宝钢集团梅山钢铁、南钢集团、霍煤集团、华能山东黄台电厂、江苏利港电力有限公司等几十家大型企业广泛采用，运行情况良好。

公司为中石化、中石油物资装备中心设备供应商。

公司已于2009年1月通过了ISO9001：2000国际质量体系认证，环保工程专业承包三级资质。

公司将以先进、完善的产品体系，一流的产品质量，富有竞争力的产品价格和良好的售后服务，真诚地与用户携手合作，为国家节能减排事业作出贡献。

乏燃料后处理再循环 PPT

快堆核燃料循环
快堆核燃料循环
钚在快堆（包括ADS）中循环的优点
● 增殖燃料，使铀资源的利用率提高50∼60倍多次循环——使核能成为可再生能源
● 嬗变废物，MA和LLFP在快堆中焚烧，使需要地质处置的高放废物体积和长期毒性降低 1～2个数量级
快堆核燃料循环
与乏燃料一次通过相比不同分离情况的放射性毒性降低因子
热堆燃料循环
热堆核燃料闭式循环的局限性
分离鈈再循环的问题
-----------------------------------------------------------------------------
乏燃料
钚各种同位素含量(%)
Pu-238 Pu-239 Pu-240 Pu-241
---------------------------------------------------------------------------UOX 燃料
已知资源量推测资源量
还是470万闭吨合（<循130环美元?/kg ) 1000万吨
非常规铀资源
磷矿
2200万吨
海水
40亿吨
———————————————————————————
核燃料“一次通过循环”与“闭式循环”
铀资源问题
一次通过还是闭合循环?
根据全球核能发展趋势，常规铀资源只能支持几十年
核燃料“一次通过循环”与“闭式循环”
快堆核燃料循环
快堆乏燃料特点－
☞ 燃耗更深 ( > 150 GWd/tHM ) ☞ 比活度更高 ) 钚含量更多
强辐射（γ，α）有可能使得水法后处理（基于有机试剂）难以胜任，干法后处理（基于无机试剂）作为一种候选技术在各国受到重视。

乏汽回收技术及装置PowerPoint演示文稿

采用本装置进行乏汽热能回收改造后年经济效益为：
按设备年运行时间为7200小时，乏汽可回收热焓值约为2679.55kJ/kg，标准煤价格1000元/吨，凝结水价格5元/吨，电费为0.50元/千瓦时计算，年可回收热量57878.28GJ，年节能折合标准煤1950 吨；可回收水量21300吨。年节能效益约200万元。
1. 技术原理
从凝泵出来的凝结水或化学除盐水在汽水混合器内与除氧器、定排扩容器、疏水扩容器排放的无压乏汽进行传热传质混合成均匀的气-水混合物，进入脱气贮水罐。在脱气贮水罐中通过除气设备，将需要分离出的氧气和其它不凝结气体与水分离后自动排出，热水经加压泵加压后送至温度相近的低加出口或除氧器热水管道中。排放的乏汽热能与凝结水被全部回收。乏汽回收装置技术原理图如图1所示。
敬告
此文稿为借《用江苏省、南京市节能技术服务中心》讲座文稿，旨在宣传节能环保理念，谢谢诸位支持！
2）技术装置特点
（3）系统采用304不锈钢材质，确保系统水质合格。
（4）操作简单，方便。第一次调试后，一般不再需要任何操作，无需人员值守。如果第一次调试按照乏汽最大排放量调整时，运行中就不需再进行任何调整。既使按照乏汽排放量大小调整，也只需根据第一次调整的压力调整回收装置水阀开度即可。运行时出现水压波动、贮水罐中液位高低、来水中断以及停电等现象，一切均由控制柜的自动控制及设备本身独特的工艺自行解决。
乏汽回收技术及装置
江苏省节能技术服务中心南京市能源公司 2019年2月
该技术为国家重点推广的节能技术。企
业大量的工业锅炉、电站锅炉配备的除氧器及系统配备的锅炉定排扩容器和疏水扩容器在运行中会产生大量的低压蒸汽、闪蒸汽（乏汽）向空排放，造成极大的能源损失及浪费。采用该装置后可以实现向空排放乏汽热能的有效回收。

乏汽回收及应用方案

乏汽工作原理1、工作原理：（1）利用回收装置排出汽的动力压，通过内置文丘里管采用吸射进汽方法，将乏汽回收至本体内。

由于是引射方式，背压为常压，不影响乏汽的正常排放。

（2）乏汽和冷却水经特殊流程设计使乏汽与冷水相互快速而充分换热，乏汽迅速将自身的热量传给冷却水，乏汽的体积在瞬间缩小几百倍，导致回收器混合室内出现微负压，这种状况更有利于乏汽的产生和排放，因此也就不会对生产工艺产生“憋压”的危险，维护了生产工艺的安全。

（3）内置汽水分离器，如果装置用在除氧系统，乏汽中含有较高浓度O2、CO2等不凝气体，通过汽水分离器的作用分离出来排至空气中后，才能进入除氧水系统。

2、系统特点：（1）采用吸射进汽（气）方法，背压为常压，不影响工艺正常排放。

（3）操作范围广，可回收所有的和乏汽或二次闪蒸汽。

（4）一体化设计使乏汽的回收、热水的自动输送同时进行，为用户节约了投资。

（5）多重安全措施，保证了生产工艺的万无一失。

（6）系统投资小，见效快，工艺简单，操作方便简捷。

3、产品优势（1）乏汽回收装置内置负压引射器，消除除氧口因加装回收装置引起的阻力增大的问题，负压引射器产生微负压，克服回收装置的阻力降，使除氧器的工作条件不发生变化。

（2）乏汽回收装置内置气水分离器，从除氧器产出的乏汽含有大量的O2和CO2等不可凝气体，乏汽与脱盐水混合后进入气水分离器，气水混合物沿罐切线方向旋转运动，将不凝性气体从水中分离，从排气管排出。

（3）乏汽回收装置内置液位保持器，始终保持装置内存在一定液位，防止不可凝汽体顺管道溶入补水，防止除氧器重复除氧和及对管道、水箱的再次氧腐蚀。

我公司工程人员经过数据采集，提出以下技改方案：一、现有系统现状：1、（1）除氧器乏汽排放情况2台除氧器乏汽直接排入大气，除氧器压力0.13Mpa，温度130℃，排气管口径：DN50,乏汽量据估计为2×0.4t/h，凝结水温度<41℃，回水量50t/h,补水量8 t/h。

除氧器乏汽回收利用技术

7、除氧器乏汽回收利用技术项目名称除氧器乏汽回收利用技术工作原理：除氧器乏汽设计均排入大气，乏汽伴随部分不凝结气体，其混合温度为除氧器运行压力下的饱和温度， THA 工况约在 170℃左右，造成部分热能、工质损失和噪声污染。除氧器排汽量一般约为进汽量的 5%，并与水质和运行习惯有关，凝给水溶氧高、排氧门运行开度大，则排汽量大。除氧器乏汽回收属于汽体回收，与疏水回收相比增加了难度。关于除氧器乏汽回收利用技术近年来进行不懈实践，目前已有多种成熟型式。从利用对象分，有工质回收利用和工质热量回收利用两种；从回收利用途径分，主要包括非生产供热（供工业和生活用汽用水）、加热除盐水或凝结水、利用于某级抽汽等；从利用核心技术分，主要包括汽（液）喷射式热泵利用技术、表面式换热器技术、混合式换热器技术、和直接利用技术等。 1.汽（液）喷射式热泵技术原理：利用汽（液）喷射式热泵，依靠驱动汽（水）源，在喷嘴处形成高流速，造成接受室低压力，将除氧器排汽吸入接受室，在混合段与驱动汽（水）源充分混合，然后再扩压段升压，供压力需求更高的生产或非生产用户，实现工质与热量回收。若利用除盐水或凝结水为驱动源，则需进行汽水分离。原理如下图。除氧器排汽喷嘴
除氧器生活水、除盐水或凝结水来凝结水系统
直接利用技术工艺流程：
至生活水系统
项目名称
除氧器乏汽回收利用技术
除氧器
疏水扩容器统游泳池、开口暖气系统等除氧器排汽经逆止阀、截止门后，引入除氧器溢流阀后，进入疏水扩容器，然后进入凝汽器，可实现工质回收，但无法实现热量回收。直接进入泳池加热洗澡水，即可回收热量，也可回收工质，但工质存在高质低用问题。进入开口暖气系统（也可考虑除尘器灰斗加热）可实现热量回收，但若回收工质尚需增加暖气凝结水回收系统。技术指标：除氧器排汽量约为给水量的 0.3%～0.5%，进汽量的 5%。除氧器排汽温度为对应运行压力下的饱和温度，对于大型机组一般在 170℃左右。喷射式热泵主要特性参数为引射系数ε ，其大小主要与驱动汽水源压力与除氧器排汽压力比有关。技术措施内容：根据选择的不同除氧器排汽回收方案，制定设备选型、系统改造方案。除氧器排汽引出管从原排汽管节流孔后、排汽阀前接出，加装截止阀、逆止门，防止工质和应用系统其他工质倒流入除氧器，管径取与原管径相同。各种除氧器排汽回收方式均可实现工质或热量回收，但由于回收方式的不同，其投资、安全可靠性、调节性能、回收率和节能效果等可能存在一定差别。汽（液）喷射式热泵工艺特点：采用不同参数的驱动汽源，可将除氧器排汽提高到较广阔的参数范围，满足工业、生活、生产用户不同参数需要。如目前设有其他喷射式热泵供汽设备，也可借用现有设备，减少投资。 1.2 出口参数可调，可满足各种工况需要； 1.3 接受室压力可控制较低，不影响除氧器排氧效果，排汽利用率高。 1.4 如采用凝结水驱动，混合后进凝结水系统或除氧器，对除氧效果存在一定影响，且回收率达不到 100%。 1.5 蒸汽驱动无转动设备，设备运行安全可靠。 2.表面式换热工艺特点： 2.1 表面式换热回收工艺系统简单，但除氧器排汽压力无法调整，且高于直接排大气，可能对除氧效果有一定影响。 2.2 排汽回收率难于达到 100%，部分排大气。

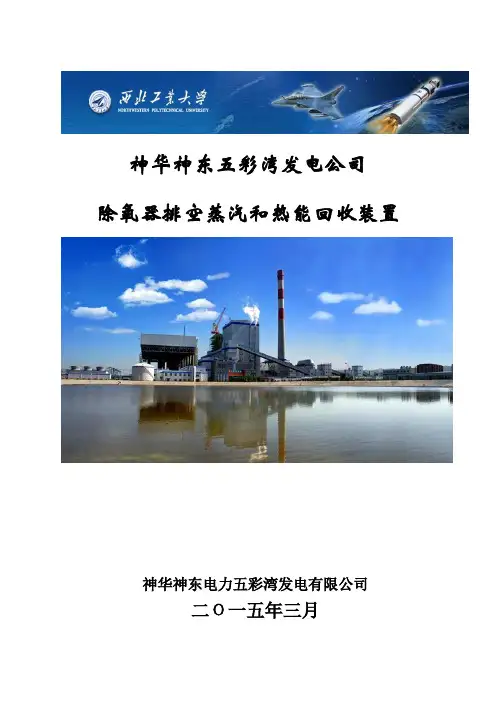

五彩湾电厂除氧器乏汽回收 (课件)
