光耦隔离器的几种典型接法
开关电源中光耦电路设计
开关电源中的光耦电路设计太原理工大学叶辉1概述光耦(opticalcoupler)亦称光电隔离器、光耦合器或光电耦合器。
它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。
当输入端加电信号时发光二极管发出光线，光敏三极管接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
典型应用电路如下图1-1所示。
光耦的主要优点是：信号单向传输，输入端与输出端完全实现了前端与负载完全的电气隔离，输出信号对输入端无影响，减小电路干扰，简化电路设计，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年代发展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
图1_1 光耦开关控制直流电机输入电路图2光耦典型电路常用于反馈的光耦型号有TLP521、PC817等。
这里以TLP521为例，介绍这类光耦的特性。
图2-1所示为光耦内部结构图以及引脚图。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。
副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。
作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。
此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。
通常选择TL431结合TLP521进行反馈。
这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器（输出的电压进行误差放大比较，然后将取样电压经过光电偶合器反馈控制脉宽占空比，达到稳定电压的目的），所以在其1脚与3脚之间，要接补偿网络。
串口光耦隔离电路
串口光耦隔离电路
1. 什么是串口光耦隔离电路？
串口光耦隔离电路又称为串口隔离电路，是一种用于串口通信的保护电路。
其基本原理是通过光电转换器将串口信号转换为光脉冲，再利用隔离器隔离主机和外设，从而达到防止串口通信信号干扰、保护主机和外设的目的。
2. 串口光耦隔离电路的工作原理是什么？
串口光耦隔离电路采用了光电隔离技术，其工作原理是将串口信号转换为光信号，再通过光电转换器将其转换为电信号。
因为光信号本身不受磁场、电场的影响，因此达到了保护数据传输的目的。
通过串口光耦隔离电路的隔离作用，可以避免在传输过程中受到电磁干扰、地线干扰等因素对数据造成的干扰和损坏的情况。
3. 串口光耦隔离电路的应用范围有哪些？
串口光耦隔离电路可以应用于各种串口设备，如RS232、RS485、RS422等串
口接口设备。
其应用范围广泛，包括但不限于：工业自动控制、继电器保护等。
4. 串口光耦隔离电路的优点是什么？
串口光耦隔离电路有以下几个优点：
5. 串口光耦隔离电路的选型和设计需要注意哪些问题？
在串口光耦隔离电路的选型和设计中，需要注意以下几个问题：
6. 如何实现串口光耦隔离电路的测试和调试？
串口光耦隔离电路的测试和调试有以下几个步骤：
串口光耦隔离电路是一种保护串口通信设备不受干扰的重要电路，通过光电隔离技术实现信号传输的稳定和可靠。
在实际应用中，需要合理选型和设计，同时进行测试和调试，以保证其稳定性和有效性。
光耦隔离24v
光耦隔离24V是一种电子元件，主要用于实现电压隔离和信号传输。
其工作原理是利用LED和光敏电阻组成的光耦原理，通过光的传输来隔离电路中的不同部分，以保护电路免受电压波动或电磁干扰的影响。
在24V光耦隔离器中，通常有一个输入端和一个输出端。
输入端接收到信号后，通过内部的光耦器件将信号传输到输出端，同时实现输入和输出之间的电气隔离。
这种隔离方式可以有效地减小电路之间的相互干扰，提高电路的稳定性和可靠性。
光耦隔离24V在许多领域都有应用，例如通信、电力、工业控制、医疗设备等。
它可以用于实现信号的传输和控制，保护电路免受电磁干扰和雷电等自然灾害的影响，提高设备的稳定性和可靠性。
需要注意的是，光耦隔离24V并不能完全消除电磁干扰的影响，但它可以有效地减小干扰的影响，提高电路的抗干扰能力。
同时，使用光耦隔离器时还需要注意选择合适的型号和参数，以确保其正常工作并达到预期的效果。
光耦控制继电器的几种方式
光耦控制继电器的几种方式
控制继电器的几种方式可以包括使用光耦隔离器。
光耦隔离器是一种电子元件，用于隔离输入和输出信号，保护控制电路不受高电压或高电流的影响。
光耦隔离器通常由发光二极管（LED）和光敏三极管（光电晶体管）组成，通过光的作用来实现输入和输出之间的电气隔离。
第一种方式是使用光耦隔离器的基本原理，通过输入端的光信号控制输出端的继电器。
当输入端施加电压时，光耦隔离器中的LED会发光，光信号被光敏三极管接收并转换为电信号，进而控制继电器的触点闭合或断开，实现对电路的控制。
第二种方式是利用光耦隔离器的开关特性，将其作为继电器控制电路的输入端。
通过在光耦隔离器的输入端接入外部控制信号，当输入信号发生变化时，光耦隔离器的输出端会相应地控制继电器的动作，从而实现对电路的开关控制。
第三种方式是结合光耦隔离器和其他电子元件，如可编程逻辑控制器（PLC）或微控制器，实现对继电器的精确控制。
通过将光耦隔离器与PLC或微控制器连接，可以实现对继电器的定时控制、逻
辑控制或远程控制，从而满足复杂控制系统的需求。
总的来说，光耦控制继电器的几种方式包括基本的光耦隔离器原理控制、利用光耦隔离器的开关特性以及结合其他电子元件实现精确控制。
这些方式在工业自动化、电力控制、仪器仪表等领域都有着广泛的应用。
希望这些信息能够对你有所帮助。
光耦反隔离反馈的几种典型接法
光耦反隔离反馈的几种典型接法在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。
但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。
而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。
本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。
1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。
这里以TLP521为例，介绍这类光耦的特性。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。
副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。
作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。
此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。
通常选择TL431结合TLP521进行反馈。
这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。
常见的光耦反馈第1种接法，如图1所示。
图中，Vo为输出电压，Vd为芯片的供电电压。
com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。
注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。
图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

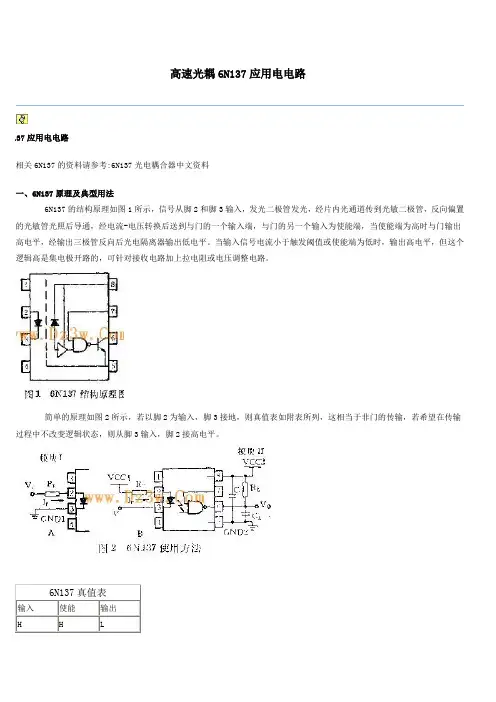

6N137应用电路
中不改变逻辑状态，则从脚3输入，脚2接高电平。
字电路彻底隔离，电路如图3所示。
电源部分由隔离变压器隔离，减少电网中的噪声影响，数字电源和模拟电源不共地，由于模拟电路一般只有±15V，而A D转换器还需要+5V电源，为使数字电路与模拟电路真正隔离，+5V电源由+15V模拟电源经DC-DC变换器得到。
模拟电路以及AD转换电路与数字电路的信号联系都通过6N137。
逐次比较型AD并行输出12位数据，每一路信号经缓存器后送入6N137的脚3，进行同相逻辑传输至数字电路，输入端限流电阻选用470Ω，输出端上拉电阻选用47kΩ，输出端电源和地间（即6 N137的脚8与脚5间）接0.1uF瓷片电容，作为旁路电容以减少对电源的干扰，6N137的使能端接选通信号，使6N137在数据有效时才工作，减少工作电流。
模拟电路和AD转换所需的各路控制信号也通过6N137接收，接法同上，在时序设计中要特别注意6N137约有50ns的延时，与未采用光电隔离器的数据采集电路相比，系统信噪比提高了一倍以上，满足了系统设计要求。
光耦隔离电路
光耦隔离电路一、光耦隔离电路简介光耦隔离电路是一种常用的电子电路，用于将输入信号和输出信号进行电气隔离。
它通过光电转换的原理，将输入信号转换为光信号，再经过光电转换将光信号转换为输出信号，实现输入和输出之间的电气隔离。
二、光耦隔离电路的原理光耦隔离电路的核心部分是光耦合器件，它由一个发光二极管（LED）和一个光敏三极管（光电晶体管）组成。
当输入信号加到发光二极管上时，发光二极管发出光信号，光信号经过隔离介质（通常是光耦合器件的外壳）传播到光敏三极管上，光敏三极管根据光信号的强弱来控制输出电路的电流。
三、光耦隔离电路的优势1.电气隔离：光耦隔离电路能够有效地隔离输入和输出信号，避免因输入信号的干扰或输出信号的反馈影响到其他电路的正常工作。
2.高速传输：光信号的传输速度非常快，光耦隔离电路能够实现高速的信号传输，适用于需要快速响应的应用场景。
3.电气隔离：光耦隔离电路能够有效地隔离输入和输出信号，避免因输入信号的干扰或输出信号的反馈影响到其他电路的正常工作。
4.低功耗：光耦隔离电路通常由LED和光敏三极管组成，功耗较低，适用于对功耗要求较高的应用场景。
四、光耦隔离电路的应用1.电力系统：光耦隔离电路广泛应用于电力系统中，用于隔离高压电路和低压电路，避免电气设备之间的相互影响。
2.通信系统：光耦隔离电路用于隔离通信系统中的输入信号和输出信号，保证通信系统的稳定性和可靠性。
3.工业自动化：光耦隔离电路在工业自动化控制系统中起着重要作用，用于隔离控制信号和执行器之间的电气连接，保护控制系统的安全性。
4.医疗设备：光耦隔离电路被广泛应用于医疗设备中，用于隔离医疗设备和患者之间的电气连接，保护患者的安全。
五、光耦隔离电路的设计与应用注意事项1.光耦合器件的选择：根据具体应用需求选择合适的光耦合器件，包括发光二极管和光敏三极管的参数。
2.输入电路的设计：合理设计输入电路，包括电阻、电容等元件的选择，以保证输入信号的稳定性和准确性。
n mos驱动电路 光耦隔离
n mos驱动电路光耦隔离
摘要：
1.什么是n mos 驱动电路
2.光耦隔离的作用
3.n mos 驱动电路与光耦隔离的结合
4.应用领域
正文：
mos 驱动电路是一种电子电路，它通过n 沟道MOSFET（金属- 氧化物- 半导体场效应晶体管）来控制电流。
这种电路广泛应用于各种电子设备，如电源、放大器、振荡器等。
它能提供较高的电流驱动能力和较低的导通电阻，因此被广泛采用。
光耦隔离是一种电子元器件，它通过光的传输来实现电气隔离。
光耦隔离器内部包含一个发光二极管和一个光敏三极管。
发光二极管将电信号转换为光信号，而光敏三极管则将接收到的光信号转换为电信号。
这种隔离方式具有很高的隔离电压和抗干扰性能，能有效保护电路免受外部干扰。
mos 驱动电路与光耦隔离的结合，充分发挥了两者的优势。
n mos 驱动电路负责驱动高电流，而光耦隔离则提供电气隔离。
这种组合使得电路既能实现大电流驱动，又能保证较高的安全性。
在实际应用中，这种结合广泛应用于通信、工业控制、医疗设备等领域。
例如，在通信设备中，n mos 驱动电路与光耦隔离可以用于驱动激光发射器，实现高速光通信；在工业控制领域，这种组合可以用于驱动大功率负载，如电
机、电磁阀等；在医疗设备中，它可以帮助实现高精度、高稳定性的电流控制。
光耦的用法
光耦的用法一、光耦简介光耦合器（英文：Optical Coupler，简称：光耦）亦称光电隔离器或光电耦合器，简称光耦。
它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
光耦合器主要由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收后，进一步转换为电信号，最后经后级放大形成响应的输出信号。
因此光耦合器输入的是电信号，输出的是电信号。
二、光耦的种类根据其工作方式的不同，可分为线性光耦和开关光耦；按照接收管的结构不同，线性光耦又可分为有光电二极管式和光电晶体管式两种；开关光耦又分为晶体管—晶体管（T—T）式、晶体管—晶体管（N—P—N）式、晶体管—晶体管（P—N—P）式等类型。
此外，还有达林顿（射极跟随器）型、双管式和差分式等光耦合器。
三、光耦的工作原理光耦合器的工作原理是：在输入端加电信号使发光源发光，发光管产生的光线照射在受光器上，转换成电信号后再传输到输出端，以完成对于电路的隔离与传输。
其结构一般有光纤式和集成式两类，但目前应用最广、产量最大的为集成式结构的光耦合器。
它又可分为“塑封型”和“密封型”两大类，其中“塑封型”又分为直插封装型和贴片封装型两种。
四、光耦的选择与使用由于线性光耦是线性工作的器件，它在模拟电路中的应用优于数字电路。
选择一个好的光耦需要考虑一下因素：1.隔离电压：选择隔离电压高的器件。
2.传输速度：根据电路中电信号的频率选择不同截止频率的光耦。
3.带宽：根据电路的带宽选择不同带宽的光耦。
4.饱和压降：对与一般的数字逻辑来说，应选择饱和压降尽可能小的器件。
5.线性度：选择线性度好的器件。
线性度越接近1越好。
在选择完光耦之后就要看是否能够符合你的实际电路使用了，注意最大和最小的工作电压、电流，这些会影响到整个电路的性能和稳定性。
光耦MOC3041的接法例子说课讲解
光耦M O C3041的接法例子“MOC3041”的应用图2是用双向可控硅的云台控制单路电路图。
图中的光耦MOC3041是用来隔离可控硅上的交流高压和直流低压控制信号的。
其输出用来触发双向可控硅，选用STMicroelectronics公司的T4系列，内部集成有缓冲续流电路，不用在双向可控硅两端并联RC吸收电路，可以直接触发，电路设计比较简单。
P1.0通过可控硅、交流接触器、过流保护器和断相保护器控制电机，图中仅给出带过零触发的双向晶闸管触发电路。
MOC3041为光耦合双向可控硅驱动器，输入端驱动电流为15mA，适用于220V交流电路。
1、MOC3041的工作电流仅十余个毫安，直接驱动20瓦的功率非常勉强，不敢保证长时间工作不会烧坏，应该让3041驱动97A6的可控硅，再用可控硅驱动电磁阀。
2、实践证明，51单片机驱动PNP管的时候，在工作条件接近临界点的时候，会出现关不断的现象，其原因在于：（1）端口的高电平并不是严格的Vcc 电压，而是比Vcc略低，这种略低的电压足以形成给Q1一个很小的偏置电压Vbe，虽然该电压远小于0.7V，但经过三极管放大后，却能够造成Q1集电极有极小的电流存在，尽管该电流不足以导致LED发出用肉眼能看到的亮光，但是在密封的光耦合器内，却能够导致光耦合区工作；（2）PNP管要比NPN极管有更大的穿透电流，即：在基极B完全断开的情况下，集电极仍然有极小的电流存在。
综合以上两点，该电路的设计是存在缺欠的，改进方法如下：1、MOC3041与气阀之间加入一个可控硅（必须）2、建议改用NPN管驱动，如果必须要用PNP管，就应该在B和E之间接一个10K左右的电阻；或者在发射极串入一个二极管，以起到钳位作用，即保证PNP 管能可*关断；或者干脆将耦合器的1和2脚改接在发射极，并让集电极通过电阻接地。
1、不推荐用3041直接驱动电磁阀，加一个可控硅非常有必要。
2、用单片机直接驱动3041是可以的。
光耦隔离继电器护电路设计方案
光耦隔离继电器保护电路设计
光耦亦称光电隔离器或光电耦合器，简称光耦。
它是以光为媒
与介来传输电信号的器件，通常把发光器LED)(红外线发光二极管封装在同一管壳内。
当输入端加电信号时发)受光器(光敏半导体管光器发出光线，受光器接受光线之后就产生光电流，从输出端流电”转换。
以光为媒介把输入端信号耦合光--出，从而实现了”电到输出端的
光电耦合器。
去年年底，我完成了大功率开关电源主回路设计，该电路采用
的是全桥拓扑经过高频变压器转换再整流，实验工程是三相进线输出。
其中，主回路的保护设计及报警设计是必不可少15V/6KA的。
我首先想到的是，通过单片机输出控制继电器动作，而且由于抗干扰的要求，我必须通过光耦隔离。
于是乎，光耦隔离继电器保护电路设计应需而生。
主要电路设计如下图：
光耦芯TIL117 该继电保护主要隔离应用的是TI公司生产的即可15V片。
该芯片无需供电，通过光耦二极管上拉电源输出15mA 正常工作，有效隔离了输出侧对主回路的电磁影响。
供电电源，大部分继电器设计的时候另外该电路还有一个+24V 都需要，该电源设计图如下：24V
芯片，该芯UA7824该电路主要的稳压芯片采用的是生产设计的
片输入电压可调范围宽，稳压性能好，功耗低价格低廉。
在继电器电
路设计的图纸中，稳压电源我大部分是用的这个芯片。
光电耦合器电路图大全（可控硅稳压电路隔离耦合电路详解）
光电耦合器电路图大全（可控硅稳压电路隔离耦合电路详解）光电耦合器的工作原理光电耦合器是一种把红外光发射器件和红外光接受器件以及信号处理电路等封装在同一管座内的器件。
当输入电信号加到输入端发光器件LED上，LED发光，光接受器件接受光信号并转换成电信号，然后将电信号直接输出，或者将电信号放大处理成标准数字电平输出，这样就实现了“电－光－电”的转换及传输，光是传输的媒介，因而输入端与输出端在电气上是绝缘的，也称为电隔离。
光电耦合器，是近几年发展起来的一种半导体光电器件，由于它具有体积小、寿命长、抗干扰能力强、工作温度宽及无触点输入与输出在电气上完全隔离等特点，被广泛地应用在电子技术领域及工业自动控制领域中，它可以代替继电器、变压器、斩波器等，而用于隔离电路、开关电路、数模转换、逻辑电路、过流保护、长线传输、高压控制及电平匹配等。
光电耦合器电路图（一）开关电路对于开关电路，往往要求控制电路和开关电路之间要有很好的电隔离，这对于一般的电子开关来说是很难做到的，但采用光电耦合器就很容易实现了。
图中（a）所示电路就是用光电耦合器组成的简单开关电路。
在图中，当无脉冲信号输入时，三极管BG处于截止状态，发光二极管无电流流过不发光，则a、b两端电阻非常大，相当于开关“断开”。
当输入端加有脉冲信号时，BG导通，发光二极管发光，则a、b两端电阻变得很小，相当于开关“接通”。
故称无信号时开关不通，为常开状态。
图46—4中（b）所示电路则为“带闭”状态，因为无信号输入时，虽BG截止，但发光二极管有电流通过而发光，使a、b图46-4两端处于导通状态，相当于开关“接通”。
当有信号输入时，BG 导通，由于BG的集电结压降在0．3V以下，远小于发光二极管的正向导通电压，所以发光二极管无电流流过不发光，则a、b两端电阻极大，相当于开关“断开”，故称“常闭”式。
可见，开关a、b端在电路中不受电位高低的限制，但在使用中应满足a端电位为正，b端为负，并使Uab＞3V为好，同时还应注意Uab应小于光电三极管的BVceo。
开关电源中光耦隔离的几种典型接法对比
开关电源中光耦隔离的几种典型接法对比在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。
但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。
而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。
本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。
1、常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。
这里以TLP521为例，介绍这类光耦的特性。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。
副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。
作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。
此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。
通常选择TL431结合TLP521进行反馈。
这时，TL431的工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。
常见的光耦反馈第1种接法，如图1所示。
图中，Vo为输出电压，Vd为芯片的供电电压。
com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。
注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。
图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。
光耦隔离的原理及其使用技巧
光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。
光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。
目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1 a所示。
光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。
对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。
但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。
1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。
由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。
图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。
如果T1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2 (I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R 2。
由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。
图2 光电耦合线性电路另一种模拟量传输的解决方法，就是采用VFC(电压频率转换)方式，如图3所示。
现场变送器输出模拟量信号(假设电压信号)，电压频率转换器将变送器送来的电压信号转换成脉冲序列，通过光耦隔离后送出。
光耦隔离(驱动)电路-v1.0..
光耦隔离(驱动)电路-v1.0..光耦隔离（驱动）电路（V1.0）一、本文件的内容及适用范围本文详细分析了非线性光耦的结构、重要参数，并以此为依据讲解了光耦的应用设计原则及隔离（驱动）电路的设计步骤与方法，最后对单片集成数字隔离器做了简单介绍。
适用于作为艾诺公司开发工程师新项目硬件开发过程、产品设计修改过程、产品问题分析过程、工程师培训的指导性模块与参考文件。
本文中的“光耦”指非线性光耦。
本文中的过程与方法不能完全应用于线性光耦。
二、光耦光电耦合器optical coupler/optocoupler,简称光耦。
是设计上输入与输出之间用来电气隔离并消除干扰的器件。
因线性光耦特有其特点及设计方法，本文在此仅单独讨论在公司产品上广泛应用非线性光耦。
2.1 光耦在公司仪表上的主要应用根据光耦的类型在公司仪表上主要有以下几个方面的应用：1、数字信号隔离：非线性光耦，如6N137对高速数字信号如SPI、UART等接口的隔离。
2、模拟信号隔离传递：线性光耦。
隔离&驱动：普通输出型，如TLP521对IO信号的隔离；达林顿输出型主要用于需要大驱动电流的场合，如继电器的驱动和隔离。
2.2 公司主要应用的主要非线性光耦类别、型号及参数特点主要类别：1、通用型：TLP521、PC817等。
2、数字逻辑输出型（高速、带输出控制脚）：6N137及其变种HCPL06系列等。
3、达林顿输出型：4N30、4N33等。
4、推挽输出型（MOS、IGBT驱动专用）：TLP250、HCPL316等艾诺公司截止到2010年12月常用光耦型号统计及分类见表格《艾诺光耦201012.XLS》。
2.4 光耦基础知识1、光耦结构及原理示意光耦的主要构成部分：LED（电->光）、光电管（光->电）、电流放大（Hfe）部分。
Topr ,operating temmprature工作温度：器件正常工作所允许的温度范围。
是指环境温度。
24v限位光耦隔离
24v限位光耦隔离
24V限位光耦隔离是一种电子元件，用于在电路中实现电压隔离和信号传输。
它通过LED和光敏电阻组成，可以实现输入
和输出电路之间的电气隔离。
在这种光耦隔离器中，输入端可以连接24V的电压信号，输
出端可以输出隔离后的电压信号。
光耦的工作原理是，当输入端的LED上有电流通过时，LED会发出光线，这些光线会照
射到光敏电阻上，使其电阻发生变化。
根据光敏电阻的电阻变化程度，输出端会产生与输入端对应的电压信号。
24V限位光耦隔离广泛应用于各种需要电气隔离和信号传输的场合，特别适用于工业自动化控制系统中的限位检测。
它可以有效地隔离不同电压级别的电路，提高系统的稳定性和可靠性。
光耦做开关电路
光耦做开关电路光耦(opticalcoupler)亦称光电隔离器、光耦合器或光电耦合器。
它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。
当输入端加电信号时发光二极管发出光线，光敏三极管接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
典型应用电路如下图所示。
光耦的工作原理耦合器以光为媒介传输电信号。
它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。
目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管(LED)，使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。
在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。
光耦的优点光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
光耦的应用由于光耦种类繁多，结构独特，优点突出，因而其应用十分广泛，主要应用以下场合：(1)在逻辑电路上的应用光电耦合器可以构成各种逻辑电路，由于光电耦合器的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。
