初中物理电路和电路图练习题集

初中物理电路、电路图训练题姓名：1、.将下左图中两个灯泡串联起来，将下右图中的两个灯泡并联起来。

2.、根据电路图连接将右边实物图连成对应电路。

3、将下左图中的电路元件按电路图连接成对应实物图(要求导线不交叉)。

4、根据图1，将图2元件连成对应电路。

5、按照下左实物图在虚框内画出对应电路图。

L2S2L1S16、请根据下右的实物图，在左侧虚框内画出对应的电路图。

7、根据下右的实物图，在左侧虚框内画出对应的电路图。

8、请按要求设计电路图（电路图画在左侧虚框内），并按你设计的电路，用笔画线代替导线，将图20中的电器元件连成电路。

要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组。

9、根据题目中的要求，先在虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路。

要求：使开关同时控制两盏灯。

10、把图1中各电路元件接成串联电路；把图2中各电路元件接成并联电路（电键接在干路上）：把图3中各电路元件接成串联电路。

图4L 231S 1S 2S 3L 1 L 2S 1 图 5 11、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。

⑴只闭合开关S 3，其余开关断开； ⑵只闭合开关S 2，其余开关断开； ⑶同时闭合S 1和S 3，其余开关断开； ⑷同时闭合S 1和S 2，其余开关断开； 12、如图右所示的电路中，⑴当只闭合开关S 1时，哪些灯发光？其等效电路如何？⑵当开关S 1和S 2同时闭合时，哪些灯发光？其等效电路如何？13、请你在上边方框中设计一个楼梯灯的电路图。

下面四个图中由一个开关能够控制3个灯泡，试画出所有可能的连接方式。

14、图1、图2中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

15、图3中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

16、图4、图5、图6、图7、图8、图9、图10中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

S 1 L 2L 1 L 3 S 2 S 2 L L S 1图 1S S S 1L 1 L 2 图 6 S 1 SL 1L 2 图 4 L L S S S 图 2L 1L 2L 3S 1 SS 2图 3图 7 S 1 SL 1 L 2图 8L 2S 1 SL 1 SS 1 L 1L 2图 9图1217、在图10中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

18、在图11中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

19、按要求连接实物图，并在虚线框内画出对应电路图：（1） 图12中要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

20、上图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S 同时与___________两触点接触时，电动机送出来的是热风。

21、最基本的电路连接方法有两种：_______电路和______电路。

马路上的路灯同时亮，同时灭，它们之间是采用了______接法。

22、如左图所示的电路，要使灯L 1、L 2串联，则应闭合开关______，断开开关_______；要使灯L 1、L 2并联，则应闭合开关_______，断开开关________；如闭合开关S 1、S 2断开S 3，则灯______亮，灯______不亮；如闭合S 2 、S 3，则会出现_______现象。

23、在上右图所示的电路中，闭合开关后将出现 （填“通路”、“开路”或“短路”），要使电路中的两灯串联，只要拆除导线 ；要使电路中良等并联，只要将导线 接到 。

24、在下图中，A 、B 、C 、D 为接线柱，另备有若干导线。

若要使灯L 1发光，应连接 接线柱；若要使灯L 1、L 2串联起来发光，应连接 接线柱；若要使灯L 1、L 2并联起来发光，应连接 接线柱和 接线柱；若将A 、C 接线柱连接起来，则会发生 现象。

L 1 L 2 S 1 图10S SS 2 L 2 S 1图 11 L 1 L 2 S 1S 2S 1 S 2 S 3 L 1 L 2 A B C Da bcd L1 L2A BC DL1-+S 3S 2S 1 E 2E 124、 如图21用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。

某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试在上面虚线框内画出该同学所连接电路的电路图，他所连电路和错误是_____。

25、请在图19中标出电池的正、负极和电路中的电流方向。

26、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组27、按照下图电路图，将对应右图各实物元件连接起来。

28、在右边方框中，画出右边电路的对应电路图。

29、按要求连接实物图，并画出电路图：（1）下右图中要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）下左图中要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

30．在图1所示的电路中，当开关S 2、S 3闭合，S 1断开时，灯L 1、L 2是______联，当S 2、S 3断开，S 1闭合时，L 1、L 2是______联。

当S 2断开，S 1、S 3闭合时，灯______亮，当S 1、S 2闭合时，会发生______。

31、如图所示的电路中，正确的是 ( )+—L 3L 2L 1S 2S 1L 1 L 2S 1 S 2A A+—L 1 L 232、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2、 L3是串联D、L1、L2、 L3是并联33、如下左图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合________。

34、关于电源短路及其危害，下列说法中正确的是 ( )A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏35、如图所示，下列电路中，开关同时控制电灯和电铃的是（）36、请根据左边实物连接的电路，在右边方框中画出其对应的电路图。

37、如图(7)所示电路，以下说法正确的是( )A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响38、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯。

39、如图下所示的电路图中，属于两灯串联的电路是_______，属于两灯并联的电路是。

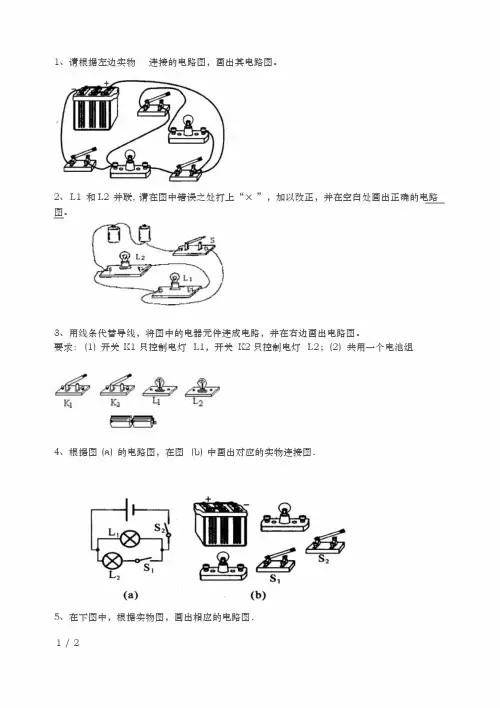

40、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

41、如上右图所示，按电路图用笔画线作导线，将元件连接起来。

42、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。

43、根据下图(a)的电路图，在图(b)中画出对应的实物连接图。

44、根据左边的实物连接，在右边的方框中画出相应的电路图.45、在下图中，要求L l、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路。

46、将下图中的电路元件按电路图连接成对应的实物图(要求导线不交叉)。

47、请把图4-9中的电路元件连成电路图。

要求：S只控制L1，S2控制干路。

48、以下电路中，电路正确而且有电流通过的是 （ ）49、画出一个电路的实物图比较复杂，所以为了方便，科学上规定了每种电路元件的表示符号。

下列表示电池组的表示符号的是 （ ）50、为了纪念和表彰科学家为科学发展做出的杰出贡献，国际上常用他们的名字作为科学计量的国际单位。

电流的单位是用下列哪位科学家的名字命名的（ ） A ．安培 B ．伏特 C ．欧姆 D ．瓦特 51、科学上规定的电流方向为（ ）A ．电荷运动的方向B ．正电荷移动的方向C ．正负电荷移动的方向D ．电子运动的方向 52、下列与图甲电路图相对应的实物电路是（ ）53、下面的四种电路图，当开关均闭合时有短路现象的是（ ）54、某同学按照一个电路图连成了实物电路如下右图所示，则他所选择的电路图应该是（ ）A B C DA B C DA B C D55、流过灯a 的电流I a ＝5500毫安，流过灯b 的电流I b ＝0.55安。

流过灯c 的电流I c ＝5.5×103微安，比较三个电流大小正确的是（ ）A ．I a ＝I b <I cB ．I a >I b >I cC ．I a >I b <I cD ．I a >I b ＝I c56、下列用电流表测L 1的电流图中，电流表连接正确的是（ ）57、在使用电流表的规则中，下列说法不正确的是 （ ） A ．电流表要串联在电路中B ．必须使电流从“+”接线柱流进电流表，从“-”接线柱流出电流表C ．被测电流不要超过电流表的量程D ．可以把电流表直接连在电源的两极上58、小丽同学在测一个电路中的电流时，电流表的示数如下左图所示，则电路中的电流为（ ）A ．0.48B ．4.8C ．2.4D ．0.2459、如上右图所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是 （ ） A ．M 接a ，N 接b B ．M 接d ，N 接a C ．M 接c ，N 接d D ．M 接d ，N 接 cBA C DA B C D60、用一个开关同时控制两只电灯发光，两只电灯在电路中（）A．一定要串联B．只有并联C．可以是串联，也可以是并联D．不可能是并联61、在两只电灯的串联电路中，以下说法中不正确的是（）A．通过一只电灯的电流也一定通过另一只电灯B．电路中只用一个开关就可以C．一只电灯短路，会造成另一只电灯短路D．一只电灯烧坏，会造成另一只电灯开路62、一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

在下图所示的电路，你认为符合上述要求的是（）63、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。
