直流固态继电器工作原理及接线使用方法说到直流固态继电器，这可是个让人既陌生又熟悉的东西。
听上去高大上，其实也没那么复杂。
今天咱们就来聊聊它的工作原理和怎么接线使用，保证让你一看就懂。
1. 直流固态继电器是什么？1.1 定义直流固态继电器，简单来说就是一种能够用来控制电路的开关装置。
不同于传统的电磁继电器，固态继电器没有活动的机械部件，而是靠半导体材料来实现控制。
这样一来，它们就没有了噪音和磨损，更加耐用。
1.2 应用场景固态继电器通常用在那些需要频繁开关的场合，比如电机控制、加热器控制等。
它的好处就是能稳定、快速地切换电路，基本上可以说是非常适合各种现代自动化设备的。
2. 工作原理2.1 基本原理固态继电器的工作原理其实并不复杂。
它通过输入信号来控制内部的开关装置。
这个开关装置一般由几个电子元件组成，比如晶体管或者光耦合器。
当你给它一个电信号，继电器内部的开关就会迅速打开或关闭，从而实现对外部电路的控制。
2.2 控制信号固态继电器的控制信号通常是直流电，比如5V或12V的直流电压。
只要你给它一个合适的直流信号，它就能立刻做出反应。
与传统的电磁继电器不同，它没有那些“咔嚓”声，也没有运动部件，所以开关起来非常平稳安静。
3. 接线使用方法3.1 接线步骤接线这块可能是大家最关心的，搞不好就容易出现问题。
其实接线也不难，只要你按以下步骤来就没问题：确定引脚：首先，你得弄清楚固态继电器的各个引脚功能。
一般来说，固态继电器有三个主要引脚：控制输入端、负载输出端和电源端。
具体引脚的功能可以查看说明书或者继电器上的标记。
连接控制端：将控制信号线连接到继电器的控制端。
比如说，如果你的固态继电器需要5V的直流电信号，那么你就把5V电源和地线分别接到控制端的正负极。
连接负载端：负载端是用来连接你要控制的设备的。
比如说你要用固态继电器来控制一个灯泡，那么就把灯泡的电源线和固态继电器的负载输出端连接起来。
检查连接：在接线完成之后，一定要检查一下每一根线是不是都接对了，避免出现接错的情况。
固态继电器工作原理和接线图
固态继电器工作原理和接线图固态继电器（Solid State Relay，简称 SSR）是一种在电路中能够替代传统电磁继电器的电器开关设备。
SSR利用固体半导体器件和电子控制电路代替了传统电磁继电器中的电磁绕组，使其具有更快的开关速度、更长的寿命和更低的电磁干扰等优点。
工作原理固态继电器主要由输入控制电路、输出驱动电路和负载控制电路组成。
其工作原理如下： 1. 输入控制电路接收外部控制信号后，通过控制电路中的光电耦合器转换成内部控制信号。
2. 内部控制信号驱动输出驱动电路，激活固体三极管或MOS场效应管等半导体器件。
3. 输出驱动电路中的半导体器件工作时，将负载端回路打通，实现对负载的开关控制。
接线图示例下面是一个常见的固态继电器接线图示例：+---------+ +---------+| | | |----| Load |------| Relay |----| | | |+---------+ +---------+| ||---------------|--------------------- Load| |+-----+ +-----+| | | || +--+ +--+ || | | |+--| Control In +--+| |+---------------+在上图中，Load为负载，Relay为固态继电器，Control In为控制输入端。
通过外部控制信号加在Control In端，可以控制固态继电器的工作状态，对Load进行开关控制。
固态继电器工作原理简单清晰，能够有效取代传统电磁继电器在许多电路控制中的应用，提高了电气设备的可靠性和控制效果。

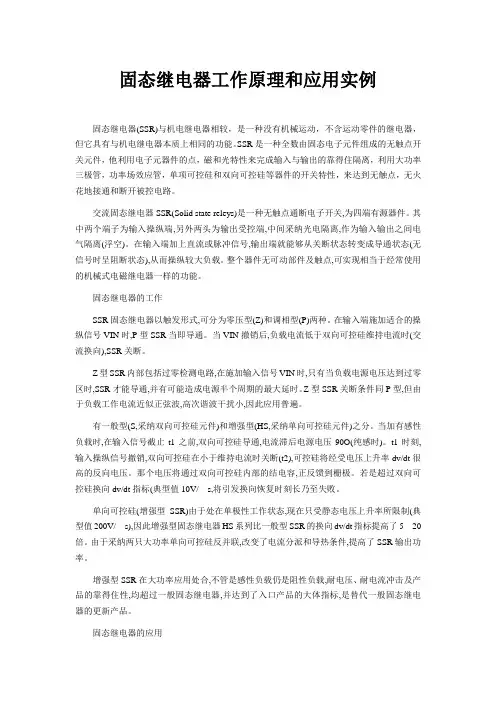

固态继电器工作原理和应用实例
固态继电器工作原理和应用实例固态继电器(SSR)与机电继电器相较，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。
SSR是一种全数由固态电子元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的靠得住隔离，利用大功率三极管，功率场效应管，单项可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路。
交流固态继电器SSR(Solid state releys)是一种无触点通断电子开关,为四端有源器件。
其中两个端子为输入操纵端,另外两头为输出受控端,中间采纳光电隔离,作为输入输出之间电气隔离(浮空)。
在输入端加上直流或脉冲信号,输出端就能够从关断状态转变成导通状态(无信号时呈阻断状态),从而操纵较大负载。
整个器件无可动部件及触点,可实现相当于经常使用的机械式电磁继电器一样的功能。
固态继电器的工作SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加适合的操纵信号VIN时,P型SSR当即导通。
当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,因此应用普遍。
有一般型(S,采纳双向可控硅元件)和增强型(HS,采纳单向可控硅元件)之分。
当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。
t1时刻,输入操纵信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将经受电压上升率dv/dt很高的反向电压。
那个电压将通过双向可控硅内部的结电容,正反馈到栅极。
若是超过双向可控硅换向dv/dt指标(典型值10V/s,将引发换向恢复时刻长乃至失败。
单向可控硅(增强型SSR)由于处在单极性工作状态,现在只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比一般型SSR的换向dv/dt指标提高了520倍。
固态继电器的原理分类特性及应用
固态继电器的原理、分类、特性及应用固态继电器(SolidStaterelay,简称SSR)是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断,其功能与普通电磁继电器一样。
固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。
固态继电器原理控制电路的直流电压经过限流电阻RI后得到大约10-2OmA的电流，使发光管D发亮，引起小功率光控晶闸管(在此是双向晶闸管)TRIAC1导通，用它触发主电路里的大功率双向晶闸管TRIAC2,使之导通，于是负载L得电。
图中其余电阻电容为过压保护及限流之用。
由图可知，固态继电器有四个引出端，其中两个标有正负号的应按照极性接直流触发信号，其电流不可太大，一般在25mA以下,以免烧毁发光管。
另外两个标有‘'AU或的端子和负载串联后接在交流电路里。
如果被控制的功率大，这两个端子上的导线应该较粗。
固态继电器的种类相当多，其中为控制直流电路而用的直流固态继电器,常常是由光电隔离线路和大功率晶体管组合而成的。
应用最广泛的还是交流固态继电器。
但是后者也并不都是用双向晶闸管（TRlAe）构成的，有的是用两个普通晶闸管（SCR）,以反向并联的方式控制交流主电路的。
就其触发方式来看，虽然多半用过零触发的方式（也叫零压型，或〃Z〃型），但是也有移相触发的（也叫调相型，或用〃型）品种，固态继电器采用移相触发时会产生较大的高次谐波电磁干扰。
固态继电器应用①国外的SSR触发信号（即通过发光管的电流）推荐值为直流IOmA,国产的SSR触发信号推荐值为直流12-25mA o②多个SSR可以用同一个触发信号，这在三相交流负载的控制上常常用到。
例如，用两个SSR分别串联在两个相里另外一相不控制，这种情况下两个SSR必须同时通断用同一触发信号就可以保证同时动作。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器是一种用固态电子元件代替机械触点的继电器。
它由固态电子开关、输入电路、输出电路三部分组成。
固态继电器工作原理与普通继电器类似，但由于使用了固态电子元件，因此具有更快的响应速度、更高的可靠性和更长的使用寿命。
固态继电器的输入电路通常是一个光电耦合器，其原理是利用光电转换效应实现输入信号与输出电路之间的隔离。
输入信号经过光电耦合器后，可以将光电转换器上的发光二极管(LED)发射的光信号转换为输出电路上的接收器上的光电三极管(Phototransistor)中的电流信号。
固态继电器的输出电路通常由半导体开关电路构成，可以是晶体管、场效应晶体管、双向三极管等。
当光电三极管中的电流达到一定程度时，输出电路上的半导体开关就会通电，使得输出电路上的负载得到驱动。
可以根据需要选择不同的功率输出电路来适应不同的负载要求。
1.自动化控制系统：固态继电器可以广泛应用于各种自动化控制系统中，如工业自动化控制系统、智能家居控制系统等。
通过控制输入信号的电平，可以实现对输出负载的开关控制。
2.电力控制系统：固态继电器可以在电力控制系统中起到重要作用。
例如，在电力系统的电力开关控制中，可以使用固态继电器来实现对电阻、电容、电感等电力元件的开关控制。
3.电子设备：固态继电器可以广泛应用于电子设备中，如计算机、通信设备、医疗设备等。
通过固态继电器的开关控制，可以实现电子设备的电源开关、电路切换等功能。
4.高频电路：固态继电器由于具有快速响应速度和低损耗特性，适用于高频电路的开关控制。
例如，在射频电路中，可以使用固态继电器来实现对高频信号的开关控制。
总之，固态继电器具有快速响应速度、高可靠性和长使用寿命的优点，广泛应用于各种控制系统和电子设备中。
随着固态电子技术的不断进步和应用领域的扩大，固态继电器在未来的应用前景将会更加广阔。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种电子开关装置，能够通过对输入信号的操控来实现对电路的开关控制。
与传统的机械继电器相比，固态继电器没有机械结构，具有响应速度快、寿命长、噪声小、抗干扰能力强等优点。
其原理和应用电路如下。
原理：固态继电器的核心部件是一对光耦合器（Optocoupler）和功率晶体管（Power Transistor）。
光耦合器的输入端与控制电路相连，而输出端与功率晶体管的控制极相连。
当输入电流通过光耦合器时，会发射出红外光，经过光电转换后驱动功率晶体管的控制极，使其导通或截止，从而实现对负载电路的开关控制。
应用电路：1.开关控制电路：固态继电器可以实现对照明、空调、电机等负载电路的开关控制。
其输入端可以采用低电平触发或高电平触发方式，根据控制系统的要求，选择对应的输入电压。
输出端则可以通过选定功率晶体管的类型来实现不同功率负载电路的控制。
2.定时控制电路：固态继电器还可以与定时器结合，实现定时控制功能。
例如，在灌溉系统中，通过将固态继电器接入水泵的电源线路，可以利用定时器控制水泵的工作时间，自动定时给植物浇水，提高灌溉效率。
3.温控电路：固态继电器可以应用于温控系统中，实现对加热或冷却设备的控制。
将温度传感器的输出信号接入固态继电器的输入端，通过控制输入信号的电平，控制固态继电器的导通与截止，从而调节加热或冷却设备的工作状态，使温度保持在设定值附近。
4.光电隔离电路：固态继电器的光耦合器具有光电隔离功能，可以将控制端与输出端进行电气隔离，防止控制电路对负载电路产生干扰。
因此，固态继电器广泛应用于自动控制系统中，如PLC、自动化生产线等领域。
总结：固态继电器的原理和应用电路主要是通过光耦合器和功率晶体管实现对负载电路的开关控制。
它在实际应用中具有快速响应、寿命长、噪声小、抗干扰能力强等优点，广泛应用于各种自动控制系统中。
通过合理选择输入信号和功率晶体管的类型，可以满足不同负载电路的控制需求。
固态继电器的原理与应用
固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。
它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。
本文将详细介绍固态继电器的工作原理以及常见的应用领域。
一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。
其主要由输入控制电路、功率放大器和输出控制电路组成。
1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。
2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。
3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。
通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。
固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。
当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。
反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。
二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。
此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。
2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。
由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。
3.光电控制：固态继电器可用于光电开关控制。
光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。
固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。
4.油压控制：固态继电器可用于对油压机械的控制。
通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。
5.电力控制：固态继电器可用于电力系统的控制和保护。
它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。
固态继电器工作原理和应用实例
固态继电器工作原理和应用实例1.输入信号：通过控制电路，如微处理器或触发器，向固态继电器的控制端发送信号。
这个信号可以是电压、电流或数字信号。
2. 光耦隔离：控制端的信号驱动固态继电器的光耦隔离器。
光耦隔离器中的发光二极管（LED）通过控制信号的电流或电压发射出光。
这个光通过空气或透明材料传播到另一侧的光敏电阻（PHOTO-TRIAC/Triode-Thyristor）。
这种光学耦合装置可以确保输入和输出两个电路之间的电气隔离。
3.开关操作：光敏电阻接收到来自光耦隔离器的光信号后，触发开关装置。
固态继电器的输出端通常使用晶闸管（TRIAC）或场效应晶体管（FET）来实现开关操作。
4.输出控制：开关装置的操作将导致输出端的电气连通或断开。
通过开关闭合或开关闭合，固态继电器可以将电流通过或阻断。
1.自动化控制：固态继电器可以用于机器人控制、自动化设备和工业生产线等领域。
它们可以快速切换电路，实现精确的控制，提高生产效率。
2.照明控制：固态继电器可以用于室内和室外照明系统控制。
它们可以实现高速切换和调光功能，延长照明设备的使用寿命，降低能源消耗。
3.交通信号控制：固态继电器可以用于交通信号灯控制系统。
它们可以快速切换信号灯的状态，以适应交通流量的变化。
4.温度控制：固态继电器可以用于温度控制系统，如热水器和烘烤设备。
它们可以根据温度传感器的测量值，快速切换加热元件的电源，以保持温度在设定范围内。
5.电能计量：固态继电器可以用于电能计量装置中，用于测量和记录电能使用情况。
它们可以准确控制电能计量装置的输出，实现精确的电能测量。
总结起来，固态继电器通过利用固态材料的特性实现了快速、可靠的电气开关操作，具有应用广泛的优点。
它们在各种领域中用于自动化控制、照明控制、交通信号控制、温度控制和电能计量等方面，为各种设备和系统的操作和控制提供了有效的解决方案。
固态继电器工作原理和应用实例
固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。
它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。
固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。
固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。
输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。
输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。
固态继电器的输出电压和电流通常通过类型和规格来定义。
1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。
2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。
3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。
4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。
5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。
1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。
2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。
3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。
4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。
直流固态继电器工作原理及接线使用方法
直流固态继电器工作原理及接线使用方法直流固态继电器是一种常用的电气控制器，它具有控制电流、保护电路等优点。
下面我们来介绍一下直流固态继电器的工作原理及接线使用方法。
一、直流固态继电器的工作原理
1.1 什么是直流固态继电器？
直流固态继电器是一种利用半导体材料制成的开关，它可以实现直流电的开、关控制。
与传统的机械式继电器相比，它具有体积小、重量轻、响应速度快等优点。
1.2 直流固态继电器的工作原理
直流固态继电器的工作原理是通过控制半导体材料的导通和截止来实现电流的控制。
当继电器的控制信号为高电平时，半导体材料导通，电流可以通过；当控制信号为低电平时，半导体材料截止，电流无法通过。
二、直流固态继电器的接线使用方法
2.1 接线前的准备工作
在接线之前，需要先检查继电器的型号、额定电压等参数是否符合要求。
同时还需要准备好合适的导线、插座等配件。
2.2 接线的步骤
(1)将继电器的外壳拆开，露出内部的电路板和元件。
(2)根据电路图的要求，正确连接各个元件。
通常情况下，红色导线连接到正极上，黑色导线连接到负极上。
需要注意的是，不同型号的继电器可能存在差异，因此在接线时一定要仔细核对。
(3)将继电器安装回外壳中，并固定好螺丝。
2.3 注意事项
(1)在接线过程中要注意避免短路和过流现象的发生，以免损坏继电器或引发安全事故。
(2)在拆卸继电器时要小心谨慎，避免损坏内部元件。
直流固态继电器是一种非常实用的电气控制器，它的工作原理简单易懂、操作方便快捷。
希望本文能够帮助大家更好地了解和使用直流固态继电器。
固态继电器工作原理
固态继电器工作原理一、引言固态继电器广泛应用于数字化控制系统中，具有传统机械继电器无法比拟的优点，包括高可靠性、高稳定性、高寿命、小尺寸、低功耗、免维护等。
本文将介绍固态继电器的工作原理和应用场景，以帮助读者更好地了解固态继电器技术。
二、固态继电器的概述固态继电器是一种新型的继电器，它通过半导体材料的PN结在负载电路中实现电路开闭的功能。
与传统的机械继电器相比，固态继电器的体积小、可靠性高、寿命长、操作速度快、噪音低、免维护等优点使得其广受欢迎，尤其在数字化控制系统中有广泛的应用。
固态继电器主要包括接触器模块、驱动电路和保护电路。
接触器模块包括输入电路、输出电路和可量化的触点状态指示。
驱动电路可以通过直流或交流电源驱动。
保护电路可有效地避免继电器电流过载、过压、短路等异常情况。
固态继电器的主要工作原理是利用半导体开关管控制电路的开闭，实现电路的开关。
三、固态继电器的工作原理固态继电器内部是由若干个电子元件构成的。
电路中的信号经过电路中的传感器或隔离器输入进来，直接驱动输出受控的二极管或晶体管，以控制输出载荷的开关。
固态继电器的工作原理主要以控制电路和负载电路为主。
1. 控制电路控制电路为固态继电器提供输入信号，通过适当的输入电信号来控制半导体开关管的导通和截止。
当控制电路输入电信号，控制电路输出的光耦器就会被激活，将电信号的信息从输入电路传输到后面的开关电路。
2. 负载电路负载电路是固态继电器的输出部分，电路的输出状态控制了开关电路，并影响负载电路的工作状态。
负载电路通常有两个状态：开路和闭路。
当半导体开关管不导通时，负载电路处于开路状态，输出信号被隔离；当半导体开关管导通时，负载电路处于闭路状态，输出信号被传输到负载电路中。
3. 半导体开关管半导体开关管是固态继电器的核心组件，主要由P型半导体和N型半导体组成，在PN结处形成一个整流桥。
当控制电路输出光耦信息时，半导体开关管发出驱动信号，通过半导体开关管的导通/截止控制电路的开闭，控制电流正常流通或者被切断。
最新固态继电器工作原理和应用实例
固态继电器工作原理和应用实例固态继电器工作原理和应用实例固态继电器(SSR)与机电继电器相比，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。
SSR是一种全部由固态电子元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的可靠隔离，利用大功率三极管，功率场效应管，单项可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路。
交流固态继电器SSR(Solid state releys)是一种无触点通断电子开关,为四端有源器件。
其中两个端子为输入控制端,另外两端为输出受控端,中间采用光电隔离,作为输入输出之间电气隔离(浮空)。
在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。
整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。
固态继电器的工作SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加合适的控制信号VIN时,P型SSR立即导通。
当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。
有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。
当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。
t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。
这个电压将通过双向可控硅内部的结电容,正反馈到栅极。
如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。
直流固态继电器工作原理及接线使用方法
直流固态继电器工作原理及接线使用方法哎呀，小伙伴们，今天咱就来聊聊一个神奇的玩意儿——直流固态继电器。
别看它名字里有“继电器”，其实它跟咱们家里的电灯开关可不一样哦！它可是用来控制电流的，让咱们的电器设备更加智能化的小帮手呢！那么，直流固态继电器到底是怎么工作的呢？又应该怎么接线呢？别着急，我这就给大家一一道来！咱们来看看直流固态继电器的工作原理吧！简单来说，直流固态继电器就是利用半导体材料的一种特殊性质，通过控制电流的导通和截止，来实现对电路的控制。
它的内部结构其实跟咱们家里的保险丝有点像，都是由导体、半导体材料和触点组成的。
当电路中的电流达到一定程度时，触点就会被激活，从而使电流可以通过；当电流减小到一定程度时，触点就会自动关闭，切断电路。
这样一来，直流固态继电器就可以根据咱们的需求，精确地控制电流的大小了。
那么，直流固态继电器应该怎么接线呢？这可是关系到电器设备安全的重要问题哦！咱们得知道直流固态继电器一般有三个端口：NO(常开)、NC(常闭)和COM(公共)。
其中，NO端口表示常开状态，也就是说在没有触发信号的情况下，电流会从这个端口流过；NC端口表示常闭状态，也就是说在触发信号后，电流会被阻止通过这个端口；COM端口则是公共端口，可以连接任何一根线路。
接下来，咱们就开始接线吧！要确定咱们要控制的设备的电源和负载的正负极。
然后，将COM端口连接到电源正负极上；将NO端口连接到负载的正极上；将NC端口连接到负载的负极上。
这样一来，当负载需要通电时，只要给COM端口发送一个触发信号(比如按下一个按钮),就会使NO端口导通，从而使电流流过负载；当负载不需要通电时，只要保持COM端口不接收信号即可。
当然啦，接线的时候还要注意一些细节问题。
比如，COM端口不能接反；NO端口和NC端口也不能接反；还有就是要注意触发信号的类型和强度。
如果信号类型不对或者强度不够，可能会导致直流固态继电器无法正常工作哦！直流固态继电器虽然名字里有个“继电器”，但它跟咱们家里的电灯开关可不一样哦！它是用来控制电流的神奇小帮手，可以让咱们的电器设备更加智能化。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种集电器和控制器为一体的开关装置。
与传统的电磁继电器相比，固态继电器不使用机械组件，而是使用半导体器件来实现开关功能。
固态继电器的原理和应用电路如下：一、固态继电器的原理固态继电器的主要构成部分是一个输入电路和一个输出电路。
输入电路通常由一个光电耦合器组成，光电耦合器将外界信号转化为光信号。
输出电路通常由一对串联的晶闸管或三端可控硅器件组成，用于控制电流或电压的通断。
1.输入电路固态继电器的输入电路通常由光电耦合器构成，其作用是将外界的控制信号转换为光信号。
光电耦合器有两个重要的部分，发光二极管（LED）和光敏电阻（光敏晶体管、光敏三极管或光敏场效应晶体管）。
当输入信号电压加到LED两端时，LED就会发光，而光敏电阻（或光敏晶体管等）将光信号转化为电流信号，以操控输出电路。
2.输出电路固态继电器的输出电路通常由一对晶闸管或三端可控硅器件串联构成。
晶闸管和三端可控硅器件都是一种半导体器件，在输入控制信号的作用下，可以实现电流或电压的通断控制。
晶闸管的输出电流由其控制极的控制电流决定，三端可控硅器件的输出电流由其控制极的控制电流和触发电压决定。
3.隔离电路为了保证输入电路和输出电路之间的电气隔离，防止输入和输出端引脚之间的电气回路，固态继电器通常会设计隔离电路，用于隔离输入电路和输出电路。
二、固态继电器的应用电路1.电力控制系统2.汽车电子系统3.工控系统在工业自动化中，固态继电器可应用于PLC、DCS等工控系统中。
它可以实现工业设备的自动化控制和信号处理，提高生产效率和安全性。
4.电子仪器总结：固态继电器是一种通过半导体器件实现开关功能的继电器。
它不使用机械组件，具有抗震动和抗振动的特点，适用于各种电力控制和信号处理系统。
其原理主要涉及输入电路和输出电路，通过光电耦合器将外界信号转换为光信号，再通过晶闸管或三端可控硅器件实现电流或电压的通断控制。
固态继电器原理,检测以及应用电路
固态继电器原理和应用电路固态继电器(SOLIDSTATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。
固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
一、固态继电器的原理及结构SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关。
下面以交流型的SSR为例来说明它的工作原理：图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。
工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能。
其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。
触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。
所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。
固态继电器的应用实例
固态继电器是一种四端有源器件,其中两个端子为输入控制端,另外两端为输出受控端.它既有放大驱动作用,又有隔离作用,很适合驱动大功率开关式执行机构,较之电磁继电器可靠性更高,且无触点、寿命长、速度快,对外界的干扰也小,已被得到广泛应用。
下面笔者来跟大家详细讲一下固态继电器应用实例一、调压应用SSR，TSR调压型模块，可采用外配模拟量信号来触发模块就可实现线性可调输出电压。
例如，PLC或控温仪输出模拟量信号：1-5V，4-20mA的触发系统。
国产单相三相可控硅触发板，配合可控硅，也可以外配模拟量信号来调节触发板，触发板再触发模块就可实现线性可调输出电压，控制可控硅导通角，以达到调压之目的。
二、交流调功“交流调功”是一种Z型SSR普遍采用的方法，也能实现PID调节。
即在固定周期内，控制交流正弦电流半波个数，达到调功目的。
模拟电路常采用电压比较器，将一个固定周期的锯齿电压和来自前级误差电压作比较，输出方波实现调节，如图3所示。
在计算机上采用计时算法，产生占空比可调的方波脉冲击来实现。
例如日本的SHIMADEW和OMRON公司的SR22、FD20、E5系列智能化控温产品，配合Z型SSR，实现自适应“自动翻转”控制，即通过计算机产生扰动，算出最佳PID控制参数。
三、三相电流HS系列SSR产品，可直接用于三相电机的控制。
最简单的方法，是采用2只SSR作电机通断控制，4只SSR作电机换相控制，第三相不控制。
作为电机换向时应注意，由于电机的运动惯性，必须在电机停稳后才能换向，以避免产生类似电机堵转情况，引起的较大冲击电压和电流。
在控制电路设计上，要注意任何时刻都不应产生换相SSR同时导通的可能性。
上下电时序，应采用先加后断控制电路电源，后加先断电机电源的时序。
换向SSR之间，不能简单地采用反相器连接方式，以避免在导通的SSR未关断，另一相SSR导通引起的相间短路事故。
此外，电机控制中的保险、缺相和温度继电器，也是保证系统正常工作的保护装置。
3.3v控制固态继电器电路
3.3V控制固态继电器电路在现代电子系统中，固态继电器（Solid State Relay, SSR）已成为一种重要的开关元件，其性能稳定、寿命长且易于控制。
与传统的机械继电器相比，固态继电器具有更快的响应速度、更高的可靠性以及无触点磨损等优点。
本文将详细阐述如何使用3.3V电压来控制固态继电器电路，包括其工作原理、电路设计、应用实例等方面。
一、固态继电器的工作原理固态继电器主要由输入电路、隔离电路和输出电路三部分组成。
输入电路负责接收控制信号，隔离电路则将输入电路与输出电路电气隔离，以确保系统的安全性，而输出电路则负责驱动负载。
当输入电路接收到控制信号（如3.3V电压）时，它会触发隔离电路中的光耦或其他隔离元件，进而激活输出电路中的开关元件（如晶闸管、三极管等）。
这样，固态继电器就能在不使用机械触点的情况下实现电路的通断控制。
二、3.3V控制固态继电器的电路设计1．输入电路设计：输入电路需要能够稳定地接收3.3V控制信号，并将其转换为适合隔离电路的输入。
这通常需要一个电阻来限制电流，以及一个保护二极管来防止反向电压损坏电路。
2．隔离电路设计：隔离电路是固态继电器的核心部分，它负责将输入电路与输出电路完全隔离。
常用的隔离元件包括光耦和变压器。
光耦具有体积小、重量轻、寿命长等优点，因此在许多应用中都是首选的隔离元件。
3．输出电路设计：输出电路需要根据具体的应用需求来设计。
对于阻性负载，可以直接使用开关元件来控制电路的通断；对于感性负载或容性负载，则需要添加额外的保护电路来防止电压或电流的冲击。
三、应用实例以一个简单的LED灯控制电路为例，我们可以使用3.3V电压来控制固态继电器，进而控制LED灯的亮灭。
在这个电路中，输入电路由一个3.3V的电源、一个限流电阻和一个保护二极管组成；隔离电路使用一个光耦来实现电气隔离；输出电路则由一个开关三极管和一个LED灯组成。
当输入电路接收到3.3V控制信号时，光耦被激活，进而触发开关三极管导通，LED灯亮起。
固态继电器工作原理及接线使用方法
固态继电器工作原理及接线使用方法固态继电器( Solid State Relay)简称SSR，是一种由集成电路和分立元器件组合而成的“一体化”无触点电子开关器件，它采用电子线路实现继电器的功能，依靠光电耦合器（或其他耦合方式）实现控制系统（输入回路）与被控制系统（输出回路）之间的电气隔离。
由于在开关过程中无机械接触部件，因此具有控制功率小、可靠性高、寿命长、无噪音、无火花、无电磁干扰、开关速度快和工作频率高等突出优点。
固态继电器自1974年问世以来，已在许多自动化控制装置中取代了电磁继电器，并且广泛用于电磁继电器无法应用的领域。
结构及原理常用固态继电器几乎都是模块化的四端有源器件，其中两端为输入控制端，另外两端为输出受控端，其基本构成如图29-1所示。
器件中多采用光电耦合器实现输入与输出之间的电气隔离。
输出受控端利用开关三极管、双向晶闸管等半导体器件的开关特性，实现无触点、无火花地接通和断开外接控制电路的目的。
整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。
普通固态继电器的内部等效电路如图29-2所示。
当给固态继电器的输入端IN接上合适的控制信号时，其输出端OUT就会从关断状态变为导通状态；控制信号撤消后，输出端OUT恢复关断状态。
从而实现了对输出端所接负载（注意负载应串入输出端回路）电源的无触点“开”或“关”自动控制。
固态继电器按输出端极性的不同，可分为直流式和交流式两大类。
直流固态继电器( DC-SSR)的电路原理参见图29-2( a)，其控制电压由输入端IN输入，通过光电耦合器将控制信号耦合至接收电路，经放大处理后驱动开关三极管VT导通。
显然，直流固态继电器的输出端OUT在接入被控电路回路中时，是有正、负极之分的。
交流固态继电器(AC-SSR)的电路原理参见图29-2 (b)，与直流固态继电器不同的是，其开关元件采用了双向晶闸管VS或其他交流开关，因此它的输出端OUT无正、负极之分，可以控制交流回路的通断。
固态继电器在加热设备中的应用实例
固体继电器在加热设备中的应用实例一、固态继电器原理固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
专用的固态继电器可以具有短路保护，过载保护和过热保护功能，与组合逻辑固化封装就可以实现用户需要的智能模块，直接用于控制系统中。
固态继电器已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用固态继电器由三部分组成：输入电路，隔离（耦合）和输出电路。
输入电路按输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。
对于控制电压固定的控制信号，采用阻性输入电路。
控制电流保证在大于5mA。
对于大的变化范围的控制信号（如3~32V）则采用恒流电路，保证在整个电压变化范围内电流在大于5mA可靠工作。
隔离耦合固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种：光电耦合通常使用光电二极管—光电三极管，光电二极管—双向光控可控硅，光伏电池，实现控制侧与负载侧隔离控制；高频变压器耦合是利用输入的控制信号产生的自激高频信号经耦合到次级，经检波整流，逻辑电路处理形成驱动信号。
输出电路SSR的功率开关直接接入电源与负载端，实现对负载电源的通断切换。
主要使用有大功率晶体三极管（开关管-Transistor），单向可控硅（Thyristor或SCR），双向可控硅（Triac），功率场效应管（MOSFET），绝缘栅型双极晶体管（IGBT）。
固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。
