蓝牙芯片传输技术文档
cc2640蓝牙芯片软件开发指导说明文件

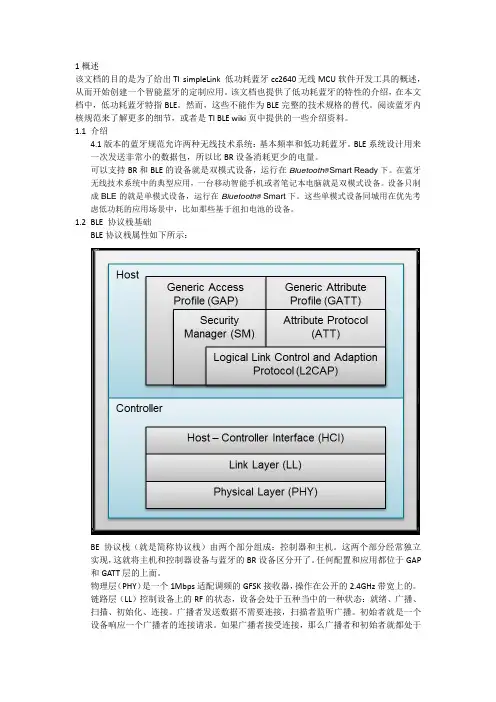

1概述该文档的目的是为了给出TI simpleLink 低功耗蓝牙cc2640无线MCU软件开发工具的概述,从而开始创建一个智能蓝牙的定制应用。
该文档也提供了低功耗蓝牙的特性的介绍,在本文档中,低功耗蓝牙特指BLE。
然而,这些不能作为BLE完整的技术规格的替代。
阅读蓝牙内核规范来了解更多的细节,或者是TI BLE wiki页中提供的一些介绍资料。
1.1介绍4.1版本的蓝牙规范允许两种无线技术系统:基本频率和低功耗蓝牙。
BLE系统设计用来一次发送非常小的数据包,所以比BR设备消耗更少的电量。
可以支持BR和BLE的设备就是双模式设备,运行在Bluetooth® Smart Ready下。
在蓝牙无线技术系统中的典型应用,一台移动智能手机或者笔记本电脑就是双模式设备。
设备只制成BLE的就是单模式设备,运行在Bluetooth® Smart下。
这些单模式设备同城用在优先考虑低功耗的应用场景中,比如那些基于纽扣电池的设备。
1.2BLE 协议栈基础BLE协议栈属性如下所示:BE协议栈(就是简称协议栈)由两个部分组成:控制器和主机。
这两个部分经常独立实现,这就将主机和控制器设备与蓝牙的BR设备区分开了。
任何配置和应用都位于GAP 和GATT层的上面。
物理层(PHY)是一个1Mbps适配调频的GFSK接收器,操作在公开的2.4GHz带宽上的。
链路层(LL)控制设备上的RF的状态,设备会处于五种当中的一种状态:就绪、广播、扫描、初始化、连接。
广播者发送数据不需要连接,扫描者监听广播。
初始者就是一个设备响应一个广播者的连接请求。
如果广播者接受连接,那么广播者和初始者就都处于连接状态。
当一台设备处于连接状态,他将处于两种角色当中的一种,主机或从机。
初始化连接的设备就成了主机,而接受请求的就变成了从机。
主机控制接口(HCI)层,提供了一种控制器和主机之间的通讯手段的标准接口。
该层也可以通过一个软件接口或者一个硬件接口如UART,SPI,或者USB来实现。
蓝牙核心技术概述
以下例子说明了可能会使用 AVRCP 配置文件的若干设备类型: 控制器设备
个人电脑 、PDA 、手机 、遥控器 、AV 设备,例如:耳机、播放器/录音机、计时器、调音器、显示器等 目标设备
蓝牙核心技术概述(一):蓝牙概述 蓝牙核心技术概述(二):蓝牙使用场景 蓝牙核心技术概述(三): 蓝牙协议规范(射频、基带链路控制、链路管理) 蓝牙核心技术概述(四):蓝牙协议规范(HCI、L2CAP、SDP、RFOCMM) 蓝牙核心技术概述(五):蓝牙协议规范(irOBEX、BNEP、AVDTP、AVCTP)
3、AUDIO/VIDEO REMOTE CONTROL PROFILE 音视频远程控制配置文件: (1)、视频控制,这个比较古老的应用
(2)、音频控制,比如蓝牙耳机的音量加减、快进、快退、暂停。
AVRCP 可以提供标准接口以控制 TV、hi-fi 设备或其它设备,从而允许通过一个遥控器(或其它设备)来控制 用户可以接入的所有 A/V 设备。它可以与 A2DP 或 VDP 配合使用。 使用情景:
逻辑链路控制与适配器(LogicalLink Control and Adaptation Protocol)L2CAP 、主机控制接口(HostControl Interface,HCI)。为高层应用屏蔽了跳频序列选择等底层传输操作,为高层程序提供有效、有利于实现数据分组 格式。 2、中介协议
为高层应用协议或者程序,在蓝牙逻辑链路上工作提供必要的支持,为应用提供不同标准接口。 串口仿真协议:RFCOMM、服务发现协议:SDP、互操作协议 IrDA、网络访问协议:PPP、IP、TCP、UDP、 电话控制协议:TCS、AT 指令集。
蓝牙soc芯片
蓝牙soc芯片蓝牙SOC芯片是在蓝牙技术基础上,将处理器、射频(RF)芯片和其他外设集成在一起的一种集成芯片。
它是实现蓝牙功能的核心部件,广泛应用于各种蓝牙设备中,如蓝牙耳机、蓝牙音箱、蓝牙键盘、蓝牙手环等。
下面将对蓝牙SOC芯片进行详细介绍。
1. 芯片架构:蓝牙SOC芯片由处理器核心、射频部分、外设接口和存储器组成。
处理器核心通常采用低功耗的ARM架构,具有较高的计算性能和较低的能耗。
射频部分包括射频前端、天线接口等,完成与外界的无线通信。
外设接口包括UART、I2C、SPI等,用于与其他设备进行通信。
存储器包括存储程序代码和数据的闪存和RAM。
2. 功能特点:蓝牙SOC芯片具有低功耗、低成本和小尺寸等特点。
由于蓝牙技术本身具有低功耗的特点,蓝牙SOC芯片能够实现低功耗的无线通信。
同时,蓝牙SOC芯片集成了处理器核心和射频部分,减少了外围器件的使用,降低了产品的成本和尺寸。
3. 技术参数:蓝牙SOC芯片的技术参数包括工作频段、传输速率、最大输出功率、灵敏度等。
工作频段通常为2.4GHz,传输速率根据标准的不同可以达到1Mbps、2Mbps甚至更高。
最大输出功率和灵敏度决定了设备的通信范围和抗干扰能力。
4. 蓝牙标准支持:蓝牙SOC芯片支持的蓝牙标准包括经典蓝牙和低功耗蓝牙(BLE)。
经典蓝牙适用于音频传输等高速传输场景,低功耗蓝牙适用于低功耗应用,如传感器数据采集、远程控制等。
蓝牙SOC芯片通常支持多种蓝牙标准,以满足不同应用的需求。
5. 开发工具和开发环境支持:蓝牙SOC芯片的开发通常需要配套的开发工具和开发环境。
开发工具包括软件开发工具链、硬件调试工具等,用于开发和调试芯片的软件和硬件。
开发环境通常提供了蓝牙协议栈和其他软件组件,方便开发者进行应用开发。
6. 市场应用:蓝牙SOC芯片广泛应用于各种蓝牙设备中。
蓝牙耳机、蓝牙音箱、蓝牙键盘等消费电子产品使用蓝牙SOC 芯片实现无线音频传输和远程控制。
bluetooth芯片测试原理
bluetooth芯片测试原理1.引言1.1 概述蓝牙技术是一种无线通信技术,可以实现不同设备之间的数据传输和交互。
它广泛应用于手机、电脑、耳机、音箱等各种消费电子产品中,成为人们日常生活中不可或缺的一部分。
蓝牙芯片作为蓝牙设备的核心组成部分,起着关键的作用。
它集成了传输、解码和编码等功能,实现了蓝牙设备与其他设备之间的通信。
蓝牙芯片测试是确保蓝牙设备正常工作的重要环节,通过测试可以验证芯片的性能和稳定性,保证蓝牙设备在各种环境下都能正常工作。
蓝牙芯片测试涉及多个方面,包括信号强度测试、传输速率测试、兼容性测试等。
其中,信号强度测试是评估蓝牙设备的无线传输性能的关键指标之一,通过测量设备在不同距离下的接收信号强度来评估其通信能力。
传输速率测试则是评估设备在传输数据时的速度和效率,这对于音频和视频的传输特别重要。
兼容性测试则是验证设备与其他蓝牙设备的互通性,确保设备能够与其他设备无缝连接和交互。
通过对蓝牙芯片进行测试,可以发现并解决潜在的问题,提高设备的性能和质量。
同时,测试还可以为蓝牙芯片的优化和升级提供参考和指导。
随着蓝牙技术的不断发展和应用的不断扩大,蓝牙芯片测试也将在未来扮演更加重要的角色,为蓝牙设备的进一步发展提供支持和保障。
在本文中,我们将详细介绍蓝牙芯片测试的原理和方法,以及其在蓝牙设备中的重要性。
我们将探讨不同的测试指标和测试方案,并对未来蓝牙芯片测试的发展进行展望。
通过深入了解和研究蓝牙芯片测试,我们有望进一步提升蓝牙设备的性能,为用户提供更好的使用体验。
1.2 文章结构本文将按照以下结构进行展开:1. 引言:介绍本文的主题和背景,并简要概述蓝牙芯片测试的重要性。
2. 正文:2.1 蓝牙技术简介:对蓝牙技术进行概述,包括其起源、发展历程以及在现代社会中的应用领域。
2.2 蓝牙芯片测试的重要性:详细介绍蓝牙芯片测试在技术研发和产品市场推广中的必要性和价值。
3. 结论:3.1 总结蓝牙芯片测试原理:对前文的内容进行总结,回顾和归纳蓝牙芯片测试的原理和方法。
基于蓝牙的数据传输系统的设计
KEY WORDS bluetooth, data transfer, dll(dynamic link library)
第一章 绪论
1.1研究背景及意义
1.1.1 研究背景
蓝牙是一种支持设备短距离通信(一般是10m之内)的无线电技术。能在包括移动电话、PDA、无线耳机、笔记本电脑、相关外设等众多设备之间进行无线信息交换。蓝牙的标准是IEEE802.15,工作在2.4GHz 频带,带宽为1Mb/s。
Bluetooth technique made wireless connections expediently in place of cable connection in short distance. In this paper , a wireless data transfer system based on bluetooth technique is presented , including the sticking point of soft algorithm. The equipment could realize wireless PC data transfer in short distance ,the results show its advantages and high data transfer rate.The wireless PC data transfer system could apply to all kinds of complicated circumstance that use cable connections discommodious.
蓝牙是一种短距的无线通讯技术,电子装置彼此可以透过蓝牙而连接起来,省去了传统的电线。透过芯片上的无线接收器,配有蓝牙技术的电子产品能够在十公尺的距离内彼此相通,传输速度可以达到每秒钟1兆字节。以往红外线接口的传输技术需要电子装置在视线之内的距离,而现在有了蓝牙技术,这样的麻烦也可以免除了 [2]。
蓝牙数据传输技术知识--
C/R 7 比特
DSAP SSAP 控制
数据
0 N(S) 10S 11M
P/F N(R) P/F N(R) P/F M
信息 PDU 监督 PDU 无编号 PDU
数据传输之前一定要建立连接
MAC旳帧构造
校验区间 目的地址(6) 源地址(6) 长度(2) LLC 数据(46-1500) CRC(2)
长度
数据传输之前一定要建立连接
SCO包
SCO包不使用CRC校验,而且不需要重发,没 有有效载荷头,一般用在传送同步(语音)信号
HV1包使用1/3 FEC纠错,支持高质量语音 HV2包使用2/3 FEC纠错,支持中档质量旳语音
传播 HV3包不使用FEC纠错,支持高速语音传播
ACL链路
无连接旳异步传播(Asynchronous ConnectionLess,ACL)链路属于包互换旳异步传播类型。
时序同步
CLK是匹克网主时钟,它用于网中全部定时和时序安排。 全部旳蓝牙设备都使用CLK来安排它们传播和接受时序。
CLK经过在本地时钟CLKN旳基础上增长一种补偿值取得 。对主单元来说,补偿值是0;而对各个从单元来说,都对 本身旳CLKN加上一种合适旳补偿值。
虽然在蓝牙设备全部CLKN都以相同旳标称速率运营,但 相互之间旳漂移引起了CLK旳不精确性。所以在从单元旳 补偿必须定时旳修改,以致CLK近似于主单元旳CLKN。
主设备负责分配主从网络中旳每个从设备到主 设备间旳传播速率。在主设备送出ACL链路包 之前,必须先问询各个从设备,选定某个从设 备后才干发送数据信息。ACL链路也支持主设 备到全部从设备旳广播信息。
数据传输之前一定要建立连接
ACL链路
ACL链路支持对称和非对称两种传播速率 在非对称速率时,虽然主从网络旳最大带宽为
蓝牙数据传输性能增强及芯片化实现技术研究
蓝牙数据传输性能增强及芯片化实现技术研究蓝牙数据传输性能增强及芯片化实现技术研究近年来,蓝牙技术逐渐成为人们生活中不可或缺的一部分。
从最初的简单数据传输功能到如今的智能家居、智能手环等领域的广泛应用,蓝牙技术不断发展并不断提升性能。
本文将对蓝牙数据传输性能的增强和芯片化实现技术进行研究。
蓝牙技术的基本特征是无线短距离通信,其传输距离一般在10米左右。
然而,蓝牙数据传输速度相对较低,一直是其发展过程中的一个瓶颈。
为了提升蓝牙数据传输性能,研究人员提出了各种解决方案。
首先,通过在物理层上引入先进的调制解调技术,如高级调制解调技术(AMT),可以提高蓝牙数据传输速率。
AMT技术允许将多个数据符号编码成一个复合符号,从而增加了传输速率。
此外,使用多输入多输出(MIMO)技术也可以提高传输速率。
MIMO技术通过使用多个天线和信道来传输多个数据流,从而提高传输效率。
其次,利用分组数据传输可以提高蓝牙数据传输效率。
传统的蓝牙技术中,数据传输是按照字节一个个传输的,而分组数据传输技术可以将多个字节的数据一次性传输,减少了传输开销。
此外,还可以采用自适应 FEC(Forward Error Correction)技术,对传输过程中出错的数据进行纠错,提高传输的可靠性。
再次,通过优化协议栈和数据包格式,可以提高蓝牙数据传输性能。
传统的蓝牙协议栈中,数据传输的开销较大,因此必须对协议栈进行优化,减少传输的开销。
此外,数据包格式的优化也可以提高传输的效率,如将多个数据包合并为一个大的数据包进行传输,减少了传输的时延。
此外,还可以通过芯片化实现技术提高蓝牙数据传输性能。
芯片化实现技术是将软件实现功能转化为硬件实现功能的过程。
通过芯片化,可以将一些繁琐的信号处理任务交给硬件完成,提高传输性能。
此外,芯片化实现技术还可以提高蓝牙设备的集成度,缩小设备体积,降低功耗。
综上所述,蓝牙数据传输性能的增强及芯片化实现技术是当前研究的热点。
cc2640蓝牙芯片软件开发指导说明文件
1概述该文档的目的是为了给出TI simpleLink 低功耗蓝牙cc2640无线MCU软件开发工具的概述,从而开始创建一个智能蓝牙的定制应用。
该文档也提供了低功耗蓝牙的特性的介绍,在本文档中,低功耗蓝牙特指BLE。
然而,这些不能作为BLE完整的技术规格的替代。
阅读蓝牙内核规范来了解更多的细节,或者是TI BLE wiki页中提供的一些介绍资料。
1.1介绍4.1版本的蓝牙规范允许两种无线技术系统:基本频率和低功耗蓝牙。
BLE系统设计用来一次发送非常小的数据包,所以比BR设备消耗更少的电量。
可以支持BR和BLE的设备就是双模式设备,运行在Bluetooth® Smart Ready下。
在蓝牙无线技术系统中的典型应用,一台移动智能手机或者笔记本电脑就是双模式设备。
设备只制成BLE的就是单模式设备,运行在Bluetooth® Smart下。
这些单模式设备同城用在优先考虑低功耗的应用场景中,比如那些基于纽扣电池的设备。
1.2BLE 协议栈基础BLE协议栈属性如下所示:BE协议栈(就是简称协议栈)由两个部分组成:控制器和主机。
这两个部分经常独立实现,这就将主机和控制器设备与蓝牙的BR设备区分开了。
任何配置和应用都位于GAP 和GATT层的上面。
物理层(PHY)是一个1Mbps适配调频的GFSK接收器,操作在公开的2.4GHz带宽上的。
链路层(LL)控制设备上的RF的状态,设备会处于五种当中的一种状态:就绪、广播、扫描、初始化、连接。
广播者发送数据不需要连接,扫描者监听广播。
初始者就是一个设备响应一个广播者的连接请求。
如果广播者接受连接,那么广播者和初始者就都处于连接状态。
当一台设备处于连接状态,他将处于两种角色当中的一种,主机或从机。
初始化连接的设备就成了主机,而接受请求的就变成了从机。
主机控制接口(HCI)层,提供了一种控制器和主机之间的通讯手段的标准接口。
该层也可以通过一个软件接口或者一个硬件接口如UART,SPI,或者USB来实现。
BC04-B蓝牙模块技术手册2.45
BC04-B蓝牙模块技术手册一.概述二.特点:蓝牙V2.1+EDR 蓝牙Class 2 内置PCB 射频天线 内置8Mbit Flash 支持SPI 编程接口支持UART,USB,SPI,PCM 等接口 支持主从一体支持软硬件控制主从模块 3.3V 电源支持连接7个从设备 通过REACH 、ROHS 认证三.应用领域:该模块主要用于短距离的数据无线传输领域。
可以方便的和PC 机的蓝牙设备相连,也可以两个模块之间的数据互通。
避免繁琐的线缆连接,能直接替代串口线。
※ 蓝牙无线数据传输; ※ 工业遥控、遥测;※ POS 系统,无线键盘、鼠标; ※ 交通,井下定位、报警; ※ 自动化数据采集系统; ※ 无线数据传输;银行系统; ※ 无线数据采集;※ 楼宇自动化、安防、机房设备无线监控、门禁系统; ※ 智能家居、工业控制; ※ 汽车检测设备;※ 电视台的互动节目表决设备;BC04-B 蓝牙模块是深圳市博陆科电子科技有限公司专为智能无线数据传输而打造,采用英国CSR 公司BlueCore4-Ext 芯片,遵循V2.1+EDR 蓝牙规范。
本模块支持UART,USB,SPI,PCM,SPDIF 等接口,并支持SPP 蓝牙串口协议,具有成本低、体积小、功耗低、收发灵敏性高等优点,只需配备少许的外围元件就能实现其强大功能。
※政府路灯节能设备※无线LED显示屏系统※蓝牙操纵杆、蓝牙游戏手柄※蓝牙打印机※蓝牙遥控玩具四.物理特征:五.电气特征:六.功耗:七.功能框图:八.应用电路图:注意:该应用电路图为蓝牙串口电路,如需要其他应用方案,请联系博陆科电子。
九.管脚功能描述:十.外形尺寸:十一.主从设置及其他配置模块主从模式设置:BC04-B蓝牙模块同时支持软/硬件设置主从模式,具体方法如下:PI0(4)——软/硬件主从设置口:置低(或悬空)为硬件设置主从模式,置3.3V高电平为软件设置主从模式;如选择硬件设置主从模式,可通过PIO(5)进行设置;如果选择软件设置主从模式,可以通过AT命令查询和设置,具体方法参考《BC04-B蓝牙模块AT指令说明》PIO(5)——硬件主从设置口:3.3V高电平设置主模式,接地(或悬空)设置从模式。
贴片式蓝牙数据传输模块说明书[Semit-7718]v1.3
蓝牙数据传输模块 产品说明书 北京锦天同业科技有限公司2010年8月蓝牙数据传输模块1. 产品特点● 采用CSR BC4-AUDIO FLASH 芯片,内置6M FLASH ● 内置15 bit 线性语音编解码器● 提供增强数据速率(EDR )功能,兼容2Mbps 和3Mbps 的数据传输速率● 具有PIO0~PIO3、射频接口、SPI 、UART 等多种接口,用户可定制软件,实现各种蓝牙应用 ● 支持与WLAN (802.11)共存2. 产品性能指标蓝牙协议版本蓝牙协议 v2.0,兼容v1.2频率2.4GHz (ISM band)调制方式 GFSK(Gaussian Frequency Shift Keying) 发射功率 ≤4dBm, Class 2灵敏度 ≤-84dBm @ 0.1% BER 通信距离 10m 视距(加天线)通讯速率 最低:1200bps@2%Err ,9600bps@1%Err 最高:3Mbps@1%Err安全特性 Authentication and encryption 应用框架支持 SPP,FTP etc.供电电源 3.0~3.6V ,3.3V TYP 工作温度-20~+55 Centigrade3. 尺寸和引脚定义尺寸图(俯视)引脚定义(俯视)注:尺寸图中与焊盘有关的均表示到焊盘中心的距离,图中的邮票孔左右对称邮票孔定义(仰视)引脚定义(依据上图所标的引脚序号):序号 引脚 说明1UART_RTS 串口请求发送 2 UART_TX 串口数据发送 3 UART_CTS 串口清除发送 4 UART_RX 串口数据输入 5 SPI_MOSI 串行外围接口数据输入 6 SPI_CSB 串行外围接口片选信号 7 SPI_CLK 串行外围接口时钟信号 8 SPI_MISO 串行外围接口数据输出9 3V3 3.3V 电源输入 10 3V3 3.3V 电源输入 11 RESET 低电平复位,至少5ms12 GND 地13 PIO3 输入端口,SET 脚,低电平为数据传输模式,高电平为参数设置模式14 PIO2 可编程输入/输出口 15 PIO1 可编程输入/输出口 16PIO0可编程输入/输出口4. 蓝牙模组AT 指令说明注意:只有当蓝牙模组工作在“参数设置状态”时(PIO(3)置高)才允许执行参数设置命令。
乐鑫 ESP32-S3 Wi-Fi + 低功耗蓝牙 SoC 技术规格书说明书
ESP32-S3系列芯片技术规格书2.4GHz Wi-Fi+低功耗蓝牙SoC支持IEEE802.11b/g/n(2.4GHz Wi-Fi)和Bluetooth®5(LE)包括:ESP32-S3ESP32-S3FN8ESP32-S3R2ESP32-S3R8ESP32-S3R8VESP32-S3FH4R2版本1.7乐鑫信息科技版权©2023产品概述ESP32-S3是一款低功耗的MCU系统级芯片(SoC),支持2.4GHz Wi-Fi和低功耗蓝牙(Bluetooth®LE)无线通信。
芯片集成了高性能的Xtensa®32位LX7双核处理器、超低功耗协处理器、Wi-Fi基带、蓝牙基带、RF模块以及外设。
芯片的功能框图如下图所示。
功耗模式普通模式低功耗模块,可在 Deep-sleep 模式下运⾏ESP32-S3功能框图更多关于功耗的信息,请参考章节3.2.1电源管理单元(PMU)。
产品特性Wi-Fi•支持IEEE802.11b/g/n协议•在2.4GHz频带支持20MHz和40MHz频宽•支持1T1R模式,数据速率高达150Mbps•无线多媒体(WMM)•帧聚合(TX/RX A-MPDU,TX/RX A-MSDU)•立即块确认(Immediate Block ACK)•分片和重组(Fragmentation/defragmentation)•Beacon自动监测(硬件TSF)•4×虚拟Wi-Fi接口•同时支持基础结构型网络(Infrastructure BSS)Station模式、SoftAP模式和Station+SoftAP模式请注意,ESP32-S3在Station模式下扫描时,SoftAP信道会同时改变•天线分集•802.11mc FTM蓝牙•低功耗蓝牙(Bluetooth LE):Bluetooth5、Bluetoothmesh•高功率模式(20dBm)•速率支持125Kbps、500Kbps、1Mbps、2Mbps •广播扩展(Advertising Extensions)•多广播(Multiple Advertisement Sets)•信道选择(Channel Selection Algorithm#2)•Wi-Fi与蓝牙共存,共用同一个天线CPU和存储•Xtensa®32位LX7双核处理器,主频高达240MHz•CoreMark®得分:–单核,主频240MHz:613.86CoreMark;2.56CoreMark/MHz–双核,主频240MHz:1181.60CoreMark;4.92CoreMark/MHz•128位数据总线位宽,支持SIMD指令•384KB ROM•512KB SRAM•16KB RTC SRAM•SPI、Dual SPI、Quad SPI、Octal SPI、QPI、OPI 接口外接多个flash和片外RAM•引入cache机制的flash控制器•支持flash在线编程高级外设接口和传感器•45×GPIO口•数字接口:–4×SPI–1×LCD接口(8位~16位并行RGB,I8080,MOTO6800),支持RGB565,YUV422,YUV420,YUV411之间互相转换–1×DVP8位~16位摄像头接口–3×UART–2×I2C–2×I2S–1×RMT(TX/RX)–1×脉冲计数器–LED PWM控制器,多达8个通道–1×全速USB OTG–1×USB Serial/JTAG控制器–2×MCPWM–1×SD/MMC主机接口,具有2个卡槽–通用DMA控制器(简称GDMA),5个接收通道和5个发送通道–1×TWAI®控制器,兼容ISO11898-1(CAN 规范2.0)•模拟接口:–2×12位SAR ADC,多达20个通道–1×温度传感器–14×电容式传感GPIO•定时器:–4×54位通用定时器–1×52位系统定时器–3×看门狗定时器低功耗管理•电源管理单元,五种功耗模式•超低功耗协处理器(ULP):–ULP-RISC-V协处理器–ULP-FSM协处理器安全机制•安全启动•Flash加密•4-Kbit OTP,用户可用的高达1792位•加密硬件加速器:–AES-128/256(FIPS PUB197)–Hash(FIPS PUB180-4)–RSA–随机数生成器(RNG)–HMAC–数字签名应用低功耗芯片ESP32-S3专为物联网(IoT)设备而设计,应用领域包括:•智能家居•工业自动化•医疗保健•消费电子产品•智慧农业•POS机•服务机器人•音频设备•通用低功耗IoT传感器集线器•通用低功耗IoT数据记录器•摄像头视频流传输•USB设备•语音识别•图像识别•Wi-Fi+蓝牙网卡•触摸和接近感应目录产品概述2产品特性3应用41ESP32-S3系列型号对比10 1.1命名规则10 1.2型号对比102管脚11 2.1管脚布局11 2.2管脚概述12 2.3IO管脚152.3.1IO MUX和GPIO管脚功能152.3.2RTC和模拟管脚功能182.3.3GPIO和RTC_GPIO的限制19 2.4模拟管脚19 2.5电源202.5.1电源管脚202.5.2电源管理202.5.3芯片上电和复位21 2.6Strapping管脚212.6.1芯片启动模式控制232.6.2VDD_SPI电压控制232.6.3ROM日志打印控制232.6.4JTAG信号源控制24 2.7芯片与flash/PSRAM的管脚对应关系253功能描述26 3.1CPU和存储263.1.1CPU263.1.2片上存储263.1.3外部Flash和片外RAM263.1.4存储器映射273.1.5Cache283.1.6eFuse控制器283.1.7处理器指令拓展(PIE)283.2RTC和低功耗管理283.2.1电源管理单元(PMU)283.2.2超低功耗协处理器(ULP)30 3.3模拟外设303.3.1模/数转换器(ADC)303.3.2温度传感器303.3.3触摸传感器31 3.4系统组件313.4.1复位和时钟313.4.2中断矩阵313.4.3权限控制323.4.4系统寄存器323.4.5通用DMA控制器333.4.6CPU时钟333.4.7RTC时钟333.4.8时钟毛刺检测33 3.5数字外设343.5.1IO MUX和GPIO交换矩阵343.5.2串行外设接口(SPI)343.5.3LCD接口363.5.4摄像头接口363.5.5UART控制器363.5.6I2C接口373.5.7I2S接口373.5.8红外遥控373.5.9脉冲计数控制器383.5.10LED PWM控制器383.5.11USB2.0OTG全速接口383.5.12USB串口/JTAG控制器393.5.13电机控制脉宽调制器(MCPWM)393.5.14SD/MMC主机控制器393.5.15TWAI®控制器40 3.6射频和Wi-Fi403.6.1 2.4GHz接收器413.6.2 2.4GHz发射器413.6.3时钟生成器413.6.4Wi-Fi射频和基带413.6.5Wi-Fi MAC423.6.6联网特性42 3.7低功耗蓝牙423.7.1低功耗蓝牙射频和物理层423.7.2低功耗蓝牙链路层控制器42 3.8定时器433.8.1通用定时器433.8.2系统定时器433.8.3看门狗定时器443.8.4XTAL32K看门狗定时器44 3.9加密/安全组件443.9.1片外存储器加密与解密443.9.2安全启动453.9.3HMAC加速器453.9.4数字签名453.9.5World控制器453.9.6SHA加速器453.9.7AES加速器463.9.8RSA加速器463.9.9随机数发生器47 3.10外设管脚分配474电气特性53 4.1绝对最大额定值53 4.2建议电源条件53 4.3VDD_SPI输出特性54 4.4直流电气特性(3.3V,25°C)54 4.5ADC特性55 4.6功耗特性554.6.1Active模式下的RF功耗554.6.2其他功耗模式下的功耗55 4.7可靠性57 4.8Wi-Fi射频574.8.1Wi-Fi射频发射器(TX)规格574.8.2Wi-Fi射频接收器(RX)规格58 4.9低功耗蓝牙射频594.9.1低功耗蓝牙射频发射器(TX)规格604.9.2低功耗蓝牙射频接收器(RX)规格615封装646相关文档和资源66附录A–ESP32-S3管脚总览67修订历史681-1ESP32-S3系列芯片对比10 2-1管脚概述13 2-2芯片上电过程中的管脚毛刺14 2-3IO MUX管脚功能16 2-4RTC和模拟功能18 2-5模拟管脚19 2-6电源管脚20 2-7电压稳压器20 2-8上电和复位时序参数说明21 2-9Strapping管脚默认配置22 2-10Strapping管脚的时序参数说明22 2-11芯片启动模式控制23 2-12VDD_SPI电压控制23 2-13JTAG信号源控制24 2-14芯片与封装内flash/PSRAM的管脚对应关系25 3-1模块和电源域30 3-2SPI管脚配置36 3-3外设和传感器管脚分配47 4-1绝对最大额定值53 4-2建议电源条件53 4-3VDD_SPI内部和输出特性54 4-4直流电气特性(3.3V,25°C)54 4-5ADC特性55 4-6不同RF模式下的Wi-Fi功耗55 4-7Modem-sleep模式下的功耗56 4-8低功耗模式下的功耗56 4-9可靠性认证57 4-10Wi-Fi频率57 4-11频谱模板和EVM符合802.11标准时的发射功率57 4-12发射EVM测试58 4-13接收灵敏度58 4-14最大接收电平59 4-15接收邻道抑制59 4-16低功耗蓝牙频率59 4-17发射器特性-低功耗蓝牙1Mbps60 4-18发射器特性-低功耗蓝牙2Mbps60 4-19发射器特性-低功耗蓝牙125Kbps60 4-20发射器特性-低功耗蓝牙500Kbps61 4-21接收器特性-低功耗蓝牙1Mbps61 4-22接收器特性-低功耗蓝牙2Mbps62 4-23接收器特性-低功耗蓝牙125Kbps62 4-24接收器特性-低功耗蓝牙500Kbps631-1ESP32-S3系列芯片命名规则10 2-1ESP32-S3管脚布局(俯视图)11 2-2ESP32-S3电源管理21 2-3上电和复位时序参数图21 2-4Strapping管脚的时序参数图23 3-1地址映射结构27 3-2模块和电源域29 5-1QFN56(7×7mm)封装64 5-2QFNWB(7×7mm)封装(仅适用于ESP32-S3FH4R2)651ESP32-S3系列型号对比1ESP32-S3系列型号对比1.1命名规则H VESP32-S3F x R x1更多关于芯片丝印和包装的信息,请参考章节5封装。
蓝牙通讯协议
蓝⽛通讯协议⼀、数据透传 蓝⽛模块可以通过串⼝(SPI、IIC)和MCU控制设备来进⾏数据传输。
蓝⽛模块可以做主机和从机两种模块。
主机模式就是能够搜索别的蓝⽛模块并且主动与之建⽴连接。
⽽从机模式不能主动的建⽴连接,只能够等主机连接⾃⼰。
⼆、低功耗 低功耗蓝⽛(Bluetooth Low Energy),简称为BLE。
蓝⽛低能耗⽆线技术利⽤许多智能⼿段最⼤限度地降低功耗。
蓝⽛低能耗架构共有两种芯⽚构成:单模芯⽚和双模芯⽚。
蓝⽛单模器件是蓝⽛规范中新出现的⼀种只⽀持蓝⽛低能耗技术的芯⽚——是专门针对ULP操作优化的技术的⼀部分。
蓝⽛单模芯⽚可以和其它单模芯⽚及双模芯⽚通信,此时后者需要使⽤⾃⾝架构中的蓝⽛低能耗技术部分进⾏收发数据。
双模芯⽚也能与标准蓝⽛技术及使⽤传统蓝⽛架构的其它双模芯⽚通信。
三、蓝⽛协议组成 蓝⽛协议体系中的协议按SIG的关注程度分为四层: 1、核⼼协议:BaseBand、LMP、L2CAP、SDP; 2、电缆替代协议:RFCOMM; 3、电话传送控制协议:TCS-Binary、AT命令集; 4、选⽤协议:PPP、UDP/TCP/IP、OBEX、WAP、vCard、vCal、IrMC、WAE。
除上述协议层外,规范还定义了主机控制器接⼝(HCI),它为基带控制器、连接管理器、硬件状态和控制寄存器提供命令接⼝。
在上图中可见,HCI位于L2CAP的下层,但HCI也可位于L2CAP上层。
蓝⽛核⼼协议由SIG制定的蓝⽛专⽤协议组成。
绝⼤部分蓝⽛设备都需要核⼼协议(加上⽆线部分),⽽其他协议则根据应⽤的需要⽽定。
总之,电缆替代协议、电话控制协议和被采⽤的协议在核⼼协议基础上构成了⾯向应⽤的协议。
四、蓝⽛基本架构 1、底层硬件模块 (1)⽆线射频模块(Radio):蓝⽛最底层,带微带天线,负责数据接收和发送。
(2)基带模块(BaseBand):⽆线介质访问约定。
提供同步⾯向连接的物理链路(SCO)和异步⽆连接物理链路(ACL),负责跳频和蓝⽛数据及信息帧传输,并提供不同层次的纠错功能(FEC和CTC)。
CSR8645蓝牙主控芯片技术文档
Features BlueCore ® CSR8645™ BGA ■80MHz RISC MCU and 80MIPS Kalimba DSP■Internal ROM, serial flash memory and EEPROM interfaces ■Stereo codec with 2 microphone inputs ■Radio includes integrated balun■5-band fully configurable EQ ■CSR's latest CVC technology for narrowband and wideband voice connections including wind noisereduction ■Wideband speech supported by HFP v1.6 profile and mSBC codec■Voice recognition support for answering a call,enables true hands-free use ■Multipoint HFP connection to 2 phones for voice ■Multipoint A2DP connection enables a headset (A2DP) connection to 2 A2DP source devices for music playback ■Secure simple pairing, CSR's proximity pairingand CSR's proximity connection■Audio interfaces: I²S and PCM■Serial interfaces: UART, USB v2.0 (full-speed),I²C and SPI■aptX, SBC, MP3 and AAC decoder support ■Wired audio support (USB and analogue)■Support for smartphone/tablet applications ■Integrated dual switch-mode regulators, linear regulators and battery charger ■External crystal load capacitors not required for typical crystals■ 3 LED outputs■68‑ball VFBGA 5.5 x 5.5 x 1mm 0.5mm pitch■Green (RoHS compliant and no antimony orhalogenated flame retardants)CSR8645 Stereo ROM Solutionwith aptX ™ 2-mic CVC Audio Enhancement Fully Qualified Single-chip Bluetooth ® v4.0 System Pre-production Information CSR8645A03 Issue 2General Description BlueCore® CSR8645™ BGA is a product from CSR's Connectivity Centre. It is a single-chip radio and baseband IC for Bluetooth 2.4GHz systems.The integrated peripherals reduce the number ofexternal components required, including no requirement for external codec, battery charger,SMPS, LDOs, balun or external program memory,ensuring minimum production costs.The battery charger architecture enables the CSR8645 BGA to independently operate from the charger supply, ensuring dependable operation for all battery conditions.Applications■Stereo headsets■Wired stereo headsets and headphones ■Portable stereo speakersThe enhanced Kalimba DSP coprocessor with 80MIPS supports enhanced audio and DSP applications.The integrated audio codec supports 2 channels of ADC, 2 digital microphone inputs and stereo output, as well as a variety of audio standards.See CSR Glossary at .CSR8645 BGA Technical OverviewDevice DetailsBluetooth Radio■On-chip balun (50Ω impedance in TX and RX modes)■No trimming of external components required in production■Bluetooth v4.0 specification compliantBluetooth Transmitter■9dBm RF transmit power with level control from on-chip 6-bit DAC■Class 1, Class 2 and Class 3 support without the need for an external power amplifier or TX/RXswitchBluetooth Receiver■Receiver sensitivity of -90dBm■Integrated channel filters■Digital demodulator for improved sensitivity and co-channel rejection■Real-time digitised RSSI available to application ■Fast AGC for enhanced dynamic range■Channel classification for AFHBluetooth Synthesiser■Fully integrated synthesiser requires no external VCO, varactor diode, resonator or loop filter■Compatible with crystals 16MHz to 32MHz Kalimba DSP■Enhanced Kalimba DSP coprocessor, 80MIPS, 24‑bit fixed point core■ 2 single-cycle MACs; 24 x 24-bit multiply and 56-bit accumulator■32-bit instruction word, dual 24-bit data memory■6K x 32-bit program RAM including 1K instruction cache for executing out of internal ROM■16K x 24-bit + 16K x 24-bit 2-bank data RAM Audio Interfaces■Audio codec with 2 high-quality dedicated ADCs ■Microphone bias generator and up to 2 analogue microphone inputs■ 2 digital microphone inputs (MEMS)■Enhanced side-tone gain control■Supported sample rates of 8, 11.025, 16, 22.05, 32,44.1, 48 and 96kHz (DAC only)Auxiliary Features■Crystal oscillator with built-in digital trimming Package Option■68‑ball VFBGA 5.5 x 5.5 x 1mm 0.5mm pitch Physical Interfaces■UART interface for debug■USB 2.0 (full-speed) interface for audio and chargerenumeration■1-bit SPI flash memory interface■SPI interface for debug and programming■I²C interface for EEPROM■Up to 22 general purpose PIOs with 3 extra open-drain PIOs available when LED not used■PCM and I²S interfaces■ 3 LED drivers (includes RGB) with PWM flasherindependent of MCUIntegrated Power Control and Regulation■Automatic power switching to charger when present■ 2 high-efficiency switch-mode regulators with 1.8Vand 1.35V outputs direct from battery supply■ 3.3V linear regulator for USB supply■Low-voltage linear regulator for internal digitalcircuits■Low-voltage linear regulator for internal analoguecircuits■Power-on-reset detects low supply voltage■Power management includes digital shutdown andwake-up commands for ultra-low power modesBattery Charger■Lithium ion / Lithium polymer battery charger■Instant-on function automatically selects the powersupply between battery and USB, which enablesoperation even if the battery is fully discharged■Fast charging support up to 200mA with no externalcomponents■Higher charge currents using external pass device■Supports USB charger detection■Support for thermistor protection of battery pack■Support to enable end product design to PSE law:■Design to JIS-C 8712/8714 (batteries)■Testing based on IEEE 1725Baseband and Software■Internal ROM■Memory protection unit supporting accelerated VM■56KB internal RAM, enables full-speed datatransfer, mixed voice/data and full piconet support■Logic for forward error correction, header errorcontrol, access code correlation, CRC,demodulation, encryption bit stream generation,whitening and transmit pulse shaping■Transcoders for A-law, µ-law and linear voice fromhost and A-law, µ-law and CVSD voice over airCSR8645 BGATechnical OverviewCSR8645 Stereo ROM Solution with aptX DetailsBluetooth Profiles■Bluetooth v4.0 specification support■HFP v1.6 wideband speech (HD voice ready)■HSP v1.2■A2DP v1.2■AVRCP v1.4■Support for smartphone applications (apps) Improved Audio QualityCSR’s latest 2-mic CVC audio enhancements for narrowband and wideband connections including:■2-mic far-end audio enhancements■Near-end audio enhancements (noise suppression and AEQ)■Wind noise reduction■Packet loss concealment■Bit error concealment■Automatic gain control and automatic volume control■Frequency expansion for improved speech intelligibility■mSBC codec support for wideband speechMusic Enhancements■Configurable 5-band EQ for music playback (rock, pop, classical, jazz, dance etc)■aptX, SBC, MP3, AAC and Faststream decoder■Stereo widening (S3D)■Volume BoostAdditional Functionality■Support for voice recognition■Support for multi-language programmable audio prompts■CSR's proximity pairing and CSR's proximity connection■Multipoint support for HFP connection to 2 handsets for voice■Multipoint support for A2DP connection to 2 A2DP sources for music playback■Talk-time extension Headset Configurator ToolConfigures the CSR8645 stereo ROM solution with aptXsoftware features:■Bluetooth v4.0 specification features■Reconnection policies, e.g. reconnect on power-on■Audio features, including default volumes■Button events: configuring button presses anddurations for certain events, e.g. double press onPIO for last number redial■LED indications for states, e.g. headset connected,and events, power on etc.■Indication tones for events and ringtones■HFP v1.6 supported features■Battery divider ratios and thresholds, e.g.thresholds for battery low indication, full battery etc.■Advanced Multipoint settingsCSR8645 Stereo ROM Solution with aptX DevelopmentKit■CSR8645 stereo ROM solution with aptXdemonstrator board■Music and voice dongle■Interface adapters and cables are available■Works in conjunction with the CSR8645 stereoROM solution with aptX Configurator tool and othersupporting utilities■For order code details contact CSRCSR8645 BGATechnical Overview1Ordering InformationNote:Until CSR8645A03 reaches Production status, engineering samples order number applies. This is ES‑CSR8645A03‑IBBC, with no minimum order quantity.CSR8645 BGA is a ROM-based device where the product code has the form CSR8645Axx. Axx is the specific ROM-variant, A03 is the ROM-variant for CSR8645 Stereo ROM Solution with aptX.At Production status minimum order quantity is 2kpcs taped and reeled.Your attention is drawn to Cambridge Silicon Radio Limited’s ("Seller"’s ) standard terms of supply which govern the supply of Prototype Products or Engineering Samples and which state in clause 5:5.1 "Prototype Products" or "Engineering Samples" means any products that have not passed all the stages of full production acceptance as determined solely by the Seller. The Seller will usually identify which of the Goods ordered are considered Prototype Products designating them "ES" on the Quotation and any Order for Prototype Products shall be subject to the special terms contained in this clause 5.5.2 The Seller has used reasonable efforts to design and build the Prototype Products in accordance with the relevant specification, but because the testing carried out by the Seller in respect of the Prototype Products is incomplete, the Seller does not give or enter into any warranties, conditions or other terms in relation to quality or fitness for purpose of the Prototype Products and/or that the Prototype Products are free from bugs, errors or omissions.Supply chain: CSR's manufacturing policy is to multisource volume products. For further details, contact your local sales account manager or representative.To contact a CSR representative, email sales@ or go to /contacts .CSR8645 BGA Technical Overview1.1ContactsGeneral information Information on this product Customer support for this product Details of compliance and standards Help with this document Sales@pliance@Comments@1.2CSR8645 Stereo ROM Solution with aptX Development Kit OrderingInformationDocument HistoryTrademarks, Patents and LicencesUnless otherwise stated, words and logos marked with ™or ® are trademarks registered or owned by CSR plc or its affiliates. Bluetooth ® and the Bluetooth ® logos are trademarks owned by Bluetooth ® SIG, Inc. and licensed to CSR. Other products, services and names used in this document may have been trademarked by their respective owners.The publication of this information does not imply that any license is granted under any patent or other rights owned by CSR plc and/or its affiliates.CSR reserves the right to make technical changes to its products as part of its development programme.While every care has been taken to ensure the accuracy of the contents of this document, CSR cannot accept responsibility for any errors.Refer to for compliance and conformance to standards information.CSR8645 BGA Technical Overview。
蓝牙数据传输介绍
蓝牙技术数据传输综述摘要:比较了蓝牙协议各个版本对其数据传输性能的影响,分类讨论了分组选择算法、重传机制、数据传输的干扰及安全等。
针对目前存在的问题,提出了引入扩展戈莱编码和最小频移键控(MSK)调制的数据分组改进方案,提高了系统的抗干扰性和吞吐量,并提出了基于信道转换与 MSK 调制的同频干扰抑制方法,使皮可网的载干比和吞吐量有明显改善,最后总结并对未来工作提出设想和展望。
关键词:无线通信;蓝牙;数据传输;干扰;安全Survey on data transmission in Bluetooth technology Abstract: The different impact assessments on performance of data transmission of multiple Bluetooth protocol versions were analyzed. Packet selection algorithms, retransmission mechanisms, interference and security were discussed respectively. Strategies, employing extended-golay code and minimum frequency shift keying (MSK) modulation were pro-posed, which enhanced the probability of anti-interference and throughput of data packet. Moreover, a co-channel interference suppression approach based on channel switching and MSK modulation was proposed, which improved the car-rier to interference ratio and throughput in piconets. Finally, the work was summarized and expectations as well as premeditation of the future were presented.Key words: wireless communications; Bluetooth; data transmission; interference; security1引言蓝牙技术是一种无线数据与语音通信的开放性全球规范,它以低成本的短距离无线通信为基础,为固定与移动设备的通信环境提供特别连接的通信技术。
