第二章园艺设施的类型、结构、性能及应用[目的要求]:了解园艺设施的基本类型,理解园艺设施的结构与性能之关系,掌握塑料薄膜大棚、日光温室的性能及应用。
[基本内容]:第一节简易园艺设施1.地面简易覆盖2.近地面简易覆盖第二节地膜覆盖1.地膜覆盖的方式2.地膜覆盖的效应第三节塑料薄膜中、小棚塑料薄膜中、小棚的类型、结构、性能与应用。
第四节塑料薄膜大棚1.塑料薄膜大棚的类型2.塑料薄膜大棚的结构3.塑料薄膜大棚的性能4.塑料薄膜大棚的应用第五节温室1.温室的类型2.单屋面温室3.双屋面温室4.现代化温室[教学重点]:塑料薄膜大棚、日光温室的性能及应用[教学难点]:日光温室的结构、性能[教学时数]:6[教学过程]:第二章园艺设施的类型、结构、性能及应用第一节简易园艺设施简易设施主要包括地面简易覆盖和近地面覆盖两类。
地面简易覆盖包括砂石覆盖、秸秆和草粪覆盖、瓦盆和泥盆覆盖、水罩覆盖等。
近地面覆盖包括风障畦、阳畦、朝阳畦、温床等类型。
简易设施多为较原始的保护地设施类型,其取材容易、价格低廉、操作简单,在一些地区仍在应用。
一地面简易覆盖(一)砂田覆盖源于我国甘肃中部,主要分布在我国西北的甘肃、青海、宁夏、陕西及新疆等地。
1、覆盖方式砂田一般分为旱砂田和水砂田,旱砂田主要分布于高原和沟谷中,以种植粮食为主。
水砂田分布在水源充足的地方,以种植蔬菜和瓜果为主。
砂田覆盖方式为用大小不等的卵石和粗沙分成覆盖在土壤的表面。
旱砂田的铺沙厚度一般为10-16cm,可使用40-60年。
水砂田的铺沙厚度一般为5-7cm,可使用4-5年。
2、沙田的性能(1)保水:减少地表径流、防止水分蒸发。
(2)增温:可增加受热面积、减少放热损失。
(3)保肥:减少肥料冲刷、有机质分解较慢、减少杂草危害3、沙田的应用低温干旱地区可利用水砂田栽培喜温的果菜类蔬菜。
(二) 秸秆覆盖1、覆盖方式在畦面上或垄沟及垄台上铺一层农作物秸秆2、作用特点(1)保持土壤水分稳定,减少浇水次数。
设施园艺实验报告二
实验二园艺设施的类型、结构和应用一.实验目的1.通过对主要园艺设施的学习,识别和了解主要园艺设施的类型、结构特点和规格。
2.了解现代化园艺设施的环境控制系统,并掌握各园艺设施在本地区的应用情况。
3.学会地膜覆盖方法和小拱棚的搭建。
二.实验原理地膜、风障畦、电热温床、温室大棚、塑料大棚、小拱棚等都是园艺设施中最常见设施,对园艺中常见园艺设施进行学习是每个学习园艺的必备功课。
学习园艺设施的类型、性能、应用,就能在实际生产中指导生产,并能够根据实际生产情况正确选择设施,以期能节约生产成本、减少劳动力的投入且达到最终的生产目的,从而创造经济效益。
三.实验材料皮尺、温度计、湿度计、锄头、刀子、剪刀、竹子,塑料薄膜,记录本等。
四. 实验内容一)地膜覆盖将同学分为两组,第一组(赵红斌,李奇志,廖春峰,朱丛芳,常大双,郭静静,);第二组(马闻,高德春,邓家丽,陶志军,朱朝彬,陈深凤);第三组(李有圣,王伟权,李东,白林旭,马丽芸,马珍琼)地膜覆盖具体做法如下:(1)将地划分为三块,一组负责一块;(2)每组将地锄松散,除去地里的杂草,石头等杂物,把土块杂碎。
注意锄地时不要伤到苗木的根;(3)将边缘稍隆起一个埂,弄成整齐规则的长方形(4)用卷尺量地的长宽,然后量取地膜,地膜的长宽要比地的长宽大一点,以便于覆盖;(5)覆盖地膜时在苗木正上方剪一个适当大小的洞,将苗木穿出(稍大一些的苗木就将地膜剪开),然后用土将地膜有缺口的地方都覆盖住,地膜要平整。
二)小拱棚搭建高度1米左右,跨度1.5~2.0米。
竹片作骨架。
按棚的宽度将竹片两头插入地下,形成圆拱,两个拱杆相距50~100厘米左右。
全部拱杆插完后,在拱杆上再绑3~4道横拉杆,使骨架成为一个牢固整体,若覆盖两幅薄膜,可在棚顶中央留一条通风口,采用扒缝方法通风。
也可用完整的宽辐塑料薄膜覆盖,通风时可在棚的两侧揭开薄膜底边,但这种通风方式易使作物受冷害。
一般地说,通风口留在顶部较好,如果底部留通风口,通风时要多加注意。
设施园艺 园艺设施的类型、结构、性能及应用
园艺设施的类型、结构、性能及应用第一节简易园艺设施简易园艺设施包括了:地面简易覆盖:沙石覆盖、秸秆和草粪覆盖、瓦盆和泥盆覆盖、水罩覆盖等。
近地面覆盖:风障畦、阳畦、朝阳沟、温床等。
简易园艺设施优点:取材容易、覆盖简单、价格低廉、效益相对较显著。
一、地面简易覆盖:起源:我国甘肃中部地区。
分布:我国西北的甘肃、青海、宁夏、陕西及新疆等省及自治区。
1、砂田覆盖的方式:砂田分:水砂田和旱砂田。
砂田是用大小不等的卵石和粗少分层覆盖在土壤表面而成。
旱砂田铺沙厚度10-16厘米使用年限40-60年水砂田铺沙厚度5-7厘米使用年限4-5年2、性能:(1)保水性能显著(2)增加土壤温度(3)具有保肥作用3、应用:低温干旱地区可以用水砂田栽培喜温果菜蔬菜,西北地区多栽培田瓜、白兰瓜、西瓜等瓜类(二)秸秆及草粪覆盖1、秸秆覆盖:是在畦面上或垄沟及垄台上铺一层农作物(如稻草)秸秆,厚度4-5厘米。
作用:(1)保持土壤水分稳定(2)保持土壤温度稳定(3)防止土壤板结和杂草丛生(4)防止土传病害的侵染(5)减少土壤水分蒸发,降低空气湿度,减轻病害的发生应用:我国南方地区夏季蔬菜生产中应用较多。
2、草、粪覆盖:是初冬大地封冻前,一般在外界气温降至-5~-4ºC,在绕过封冻冰水的地面上已有些干时,在畦面上盖上一层4~5厘米厚的碎草或土粪,一般以马粪为宜。
初春夜间气温升到-5~-4ºC时,撤除覆盖物。
作用:(1)减轻表层土壤冻结程度,保护越冬蔬菜不受冻害而安全越冬。
(2)使土壤提前解冻,使植株早萌发生长,达到早收、丰产的目的。
(3)减少土壤水分蒸发,保持土壤墒情,避免春季温度回升时因土壤缺水面造成越冬植株枯死。
应用:主要在我国北方越冬蔬菜中应用较多(三)瓦盆和泥盆覆盖:是在早春夜间将瓦盆或泥盆扣在已定植的幼苗上。
傍晚扣,早晨揭开。
应用:我国西北地区一些地方应用水罩覆盖(水围墙):利用双层的塑料薄膜充满水,做成钟罩状,每罩扣一株苗,作用似瓦盆。
简易园艺设施

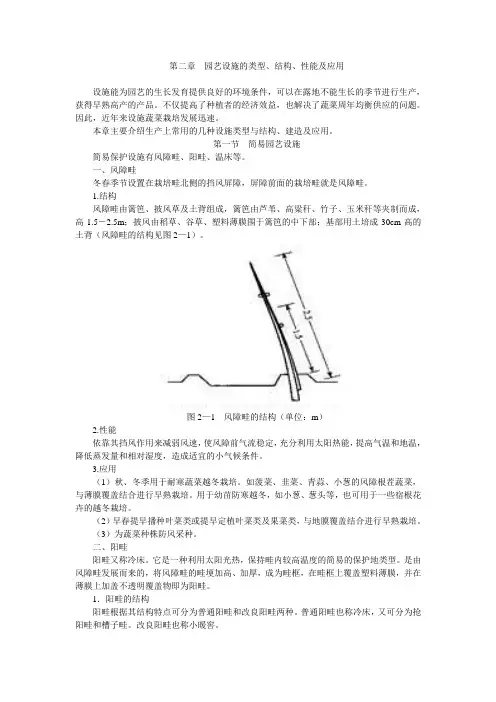

第二章园艺设施的类型、结构、性能及应用设施能为园艺的生长发育提供良好的环境条件,可以在露地不能生长的季节进行生产,获得早熟高产的产品。
不仅提高了种植者的经济效益,也解决了蔬菜周年均衡供应的问题。
因此,近年来设施蔬菜栽培发展迅速。
本章主要介绍生产上常用的几种设施类型与结构、建造及应用。
第一节简易园艺设施简易保护设施有风障畦、阳畦、温床等。
一、风障畦冬春季节设置在栽培畦北侧的挡风屏障,屏障前面的栽培畦就是风障畦。
1.结构风障畦由篱笆、披风草及土背组成,篱笆由芦苇、高粱秆、竹子、玉米秆等夹制而成,高1.5-2.5m;披风由稻草、谷草、塑料薄膜围于篱笆的中下部;基部用土培成30cm高的土背(风障畦的结构见图2—1)。
图2—1 风障畦的结构(单位:m)2.性能依靠其挡风作用来减弱风速,使风障前气流稳定,充分利用太阳热能,提高气温和地温,降低蒸发量和相对湿度,造成适宜的小气候条件。
3.应用(1)秋、冬季用于耐寒蔬菜越冬栽培。
如菠菜、韭菜、青蒜、小葱的风障根茬蔬菜,与薄膜覆盖结合进行早熟栽培。
用于幼苗防寒越冬,如小葱、葱头等,也可用于一些宿根花卉的越冬栽培。
(2)早春提早播种叶菜类或提早定植叶菜类及果菜类,与地膜覆盖结合进行早熟栽培。
(3)为蔬菜种株防风采种。
二、阳畦阳畦又称冷床。
它是一种利用太阳光热,保持畦内较高温度的简易的保护地类型。
是由风障畦发展而来的,将风障畦的畦埂加高、加厚,成为畦框,在畦框上覆盖塑料薄膜,并在薄膜上加盖不透明覆盖物即为阳畦。
1.阳畦的结构阳畦根据其结构特点可分为普通阳畦和改良阳畦两种。
普通阳畦也称冷床,又可分为抢阳畦和槽子畦。
改良阳畦也称小暖窖。
(1)普通阳畦的结构普通阳畦主要由风障、畦框、覆膜、覆盖物(草帘、蒲席)等四部分组成。
如图2—2所示。
(a)(b)图2—2 普通阳畦的结构(a)抢阳畦;(b) 槽子畦1.土背;2.披风;3.篱笆;4.楞杆;5.畦框;6.蒲席①风障其结构与普通风障基本相同。
设施园艺学自学指导中国农业大学继续教育学院内容体系内容
《设施园艺学》自学指导中国农业大学继续教育学院内容体系内容要点第一章绪论掌握:设施园艺的概念,设施园艺在农业生产中的地位与作用;设施园艺的主要内容与特点。
熟悉:我国设施园艺取得的主要成绩及与设施园艺发达国家的差距。
了解:设施园艺国内外发展历史、现状及发展趋势。
第二章园艺设施的类型、结构、性能及应用掌握:地膜覆盖、电热温床的类型及应用;塑料薄膜拱棚、单屋面日光温室和连接屋面温室的结构、类型、性能和应用。
注意比较不同园艺设施在生产中应用的范围及效果。
熟悉:砂田覆盖、秸秆覆盖、浮动覆盖、风障畦等的性能及在不同区域生产中的应用情况与效果。
了解:不同园艺设施内的温光等环境条件的差异与其在生产中的应用效果、应用时间和区域的关系。
第三章园艺设施的覆盖材料掌握:设施园艺生产对透明覆盖材料的要求,掌握PVC、PE和EVA三种农用塑料薄膜在透光性、保温性和防老化特性上存在差异的原因及在生产中应用情况。
熟悉:生产上常用的遮阳网、防虫网及保温覆盖材料的种类、特性和应用。
了解:园艺设施覆盖材料的种类,不同覆盖材料在生产中的主要用途和功能,覆盖材料选用时应注意的问题等。
第四章园艺设施的环境特征及其调节控制掌握:园艺设施内光、温、湿、气和土壤的环境特征,影响因素,如何进行调控。
熟悉:设施栽培园艺作物对环境的基本要求及设施栽培条件下的主要限制因素。
了解:园艺作物对光、温、湿、气和土壤的要求,5种环境条件对园艺作物生长发育的影响等。
第五章园艺设施的规划设计与建造掌握:日光温室和塑料大棚的设计要求与内容。
熟悉:园艺设施的总体规划设计的原则与要求。
了解:了解日光温室的建造过程与施工要求。
第六章园艺作物的设施栽培掌握:主要设施栽培蔬菜(黄瓜、番茄等)的栽培茬口、品种选择原则、壮苗培育技术及关键栽培管理技术等;我国主要切花(月季花、菊花等)和主要盆花(兰花、仙客来等)设施栽培的品种选择、环境调控、花期调控的关键栽培技术要点;草莓、葡萄的设施栽培模式、栽培品种的选择与栽培技术要点。
园艺设施的类型、结构、性能及应用(3)
(5)具备换气、排湿降温的功能。
(6)有利于作物栽培和人工作业。 (7)合理利用土地。
参数确定
(1)温室跨度; (2)温室高度(3)温室前、 后屋面角度 (4)温室墙体和后屋面的厚度 (5)后屋面水平投影长度
几种优型 日光温室
优型日光温室的断面尺寸规格
第一代节能日光温室
A. 半拱圆形竹木结构日光温室
锯 齿 型 温 室
(三)现代化温室的生产系统
(1) 框架结构 (2) 覆盖材料 (3) 自然通风系统 (4) 加热系统 (5) 帘幕系统
(6) 计算机环境测量和控制系统 (7) 灌溉和施肥系统 (8) 二氧化碳气肥系统 (9) 温室内常用作业器具
湿 帘 降 温 系 统
内 保 温 系 统
内遮阳(云南)(陈青云老师摄)
4. 按加温方式分 连续加温温室 间歇加温温室 不加温温室
5. 按使用功能分类 生产性温室 实验(教育)性温室 商业性温室
温室主要性能及评价指标
1. 温室的透光性
透光性能的好坏直接影响室内种植作物光和产物的形 成和室内温度的高低 2. 温室的保温性和加温能耗 是影响温室冬季运行的主要障碍。提高温室的的保温性 能,降低能耗,是提高温室生产效益的最直接的手段。衡 量温室保温性能的指标除了温室维护结构的保温热阻外, 温室的保温比是一项最基本的指标
(二)现代化温室的类型 现代化温室
玻璃温室
塑料温室
PC 板 温 室
门式钢 架结构
Venlo型 玻璃温室
Venlo型 PC板温室
PC板与塑 料薄膜混合
拱园型 塑料温室
锯齿型 塑料温室
双层充气膜 塑料温室
双层结构 塑料温室
屋脊型连接屋面的基本规格
绪论
4
园艺设施在园艺作物生产中的应用
• • • • • •
1.利用设施培育壮苗 2.利用设施进行越冬育苗 3.利用设施进行早熟栽培 4.利用设施进行延后栽培 5.利用遮阳网、防虫网进行炎夏栽培 6.利用设施进行无土栽培
5
设施园艺名称的变迁:
1、保护地栽培:在20世纪80年代以前,包 括:温室、塑料薄膜大棚、小拱棚、风障、阳 畦、地膜覆盖等。
39
40
• 2.我国设施园艺的展望
(1)设施园艺的发展前景:
随着人们生活水平的不断提高,随着农业经济 发展的需要,随着农业现代化发展的需求,随着 设施园艺功能的不断增加(都市农业、观光农业、 休闲农业、教育基地等),随着生产者对生产环 境舒适程度要求的不断提高,随着设施园艺本身 的不断发展,随着充分利用自然能源节能高效设 施园艺技术的不断完善,我国设施园艺将会迎来 稳步发展、完善提高的新阶段。
供应,提供了一条简易有效新途径,并使我国的设施
栽培的季节从冬季拓展到夏季。
26
27
(五)大型现代化温室引进与国产化发展时期
1979~1994年,我国从日本、荷兰、罗马尼亚、美国等 国家引进了21.1 hm2现代温室,但缺乏现代温室的管理经验, 除个别单位能正常运营外,基本上都是连年亏损。1995年北 京中以合作农场率先从以色列引进现代化大型塑料温室, 1996年上海市从荷兰引进15hm2 现代全自控温室,经3年运 营,基本取得了成功。1996~2000年4年期间,全国各地相 继从荷、以、美、法、日、荷和西班牙等10多个国家引进了 175.4hm2现代温室,同时还引进了与之配套的品种、栽培技 术和管理人员,并通过学习、消化、吸收,研究开发国产化 现代温室设施。
9
21世纪公寓式家庭植物工厂示意图
设施园艺学 第二章 园艺栽培设施的类型结构与性能
2019/10/10
设施园艺学
桁架式拱杆 1. 上弦拱杆 2.腹杆 3.下弦拱
17
2、纵梁
纵梁是保证拱架纵向稳定,使各拱架连接 成为整体的构件。
纵梁也有单杆式和桁架式两种形式。
2019/10/10
设施园艺学
18
3、立柱
拱架材料断面较小,不足以承受风、雪荷 载;或拱架的跨度较大,棚体结构强度不 够时,则需要在棚内设置立柱。
0:00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 20:00 22:00
露地
30
棚内
25
20
15
10
5
0
多云天气温日变化
时间 hh:mm
棚内昼夜温差阴天日变化较晴日平稳。
2019/10/10
设施园艺学
23
2、大棚内的光照
季节的影响:从冬季到春季和夏季,光照逐渐 增强,从夏季到秋季和冬季,光照逐渐减弱。
造价较竹木结构大棚高。
2019/10/10
设施园艺学
11
5、装配式镀锌钢管大棚
跨度一般 为 6-8m 。 矢 高 2.53m , 长 30-50m 。 采用热浸 镀锌的薄 壁钢管组 装而成, 具有重量 轻、强度 好,耐锈 蚀、易于 安装拆卸、 坚固耐用 的特点。
2019/10/10
镀锌钢设管施园装艺配学 式大棚及连接件示意图
大棚的原始类型,跨度为12~14m,矢高2.4~ 2.7m,长40~60m。
大棚由立柱、拱杆、拉杆、棚膜、压杆(压膜 线)和地锚组成。
2019/10/10
设施园艺学
2
立柱
起支撑拱杆和棚面的作用。
园艺设施的类型结构性能及应用
园艺设施的类型结构性能及应用园艺设施是一种为植物提供优越生长环境和保护植物生长的人工结构。
它为植物提供了良好的光照、温度、湿度和通风等条件,使植物能够在不利的气候条件下生长,并且延长了植物的生命周期。
园艺设施的类型有很多,每种类型都具有不同的结构、性能和应用。
下面将详细介绍一些常见的园艺设施类型。
1.温室温室是最常见的园艺设施之一,通常由金属框架和玻璃或塑料覆盖材料构成。
它可以在冬季提供植物所需的温暖环境,延长植物的生长季节。
温室内的温度和湿度可以通过通风系统进行调节,以适应不同的植物生长需求。
由于温室能够提供稳定的环境条件,因此广泛应用于植物育苗、蔬菜、水果等农作物的种植。
2.高架温室高架温室是一种特殊类型的温室,与传统温室相比,其结构更高,通常为多层结构。
高架温室常用于种植垂直生长的作物,如藤蔓植物和攀爬植物。
它们可以利用空间,提高土地的利用率,并促进植物之间的光照分配和通风。
3.遮阳网遮阳网是一种用于调节光照和温度的园艺设施。
它通常由高密度聚乙烯或聚丙烯等材料制成。
遮阳网可以遮挡太阳直射进入温室内部,减少温室内的光照强度,并帮助调节温室内的温度。
它在炎热的夏季可以有效地降低温室内的温度,并防止植物受到过分曝晒。
4.隔热材料隔热材料广泛应用于温室中,以减少温室内外温度的差异。
常用的隔热材料包括泡沫塑料板、聚乙烯和聚苯乙烯等。
这些材料具有良好的隔热性能,可以防止温室内的热量向外散发,减少能量消耗,并保持温室内部温度的稳定。
5.自动化控制系统自动化控制系统是一种用于控制温室环境的园艺设施。
它通常由温度传感器、湿度传感器和自动化控制器等组成。
自动化控制系统可以监测温室内的温度和湿度,并根据预设的条件自动调整通风和供暖设备,以维持良好的生长环境。
这种设备具有节能、精确和高效的优点,被广泛应用于大型温室和商业园艺产业。
总之,园艺设施的类型多种多样,每种类型都具有不同的结构、性能和应用。
它们的共同目标是为植物提供优越的生长环境,延长植物的生命周期,并提高农作物的产量和质量。
设施园艺学第二章园艺栽培设施的类型、结构和性能中
设施园艺是农业现代化的重要组成部分,它可以提高农业生产效率, 降低生产成本,促进农业可持续发展。
设施园艺学的历史与发展
古代设施园艺
未来设施园艺
早在古代,人们就开始利用各种简易 设施进行园艺栽培,如利用温室、阳 畦等。
未来设施园艺将更加注重智能化、自 动化和可持续性发展,通过技术创新 和模式创新,不断提高设施园艺的生 产效率和资源利用率。
均匀灌溉
良好的灌溉设施能够确保植物得到均匀的水 分供应,促进植物生长。
耐久性和可靠性
灌溉设施需具备较好的耐久性和可靠性,能 够长期稳定运行。
05
园艺栽培设施的应用
温室的种植模式
温室种植模式是指利用温室设施进行园艺作物的种植,包括 蔬菜、花卉、水果等。温室提供了适宜的温度、光照和湿度 条件,有利于园艺作物的生长和发育。
设施园艺学第二章园艺栽 培设施的类型、结构和性 能
• 引言 • 园艺栽培设施的类型 • 园艺栽培设施的结构 • 园艺栽培设施的性能 • 园艺栽培设施的应用
01
引言
设施园艺学的定义
设施园艺学是研究在各种园艺作物栽培中,如何运用工程、农业和生物技术等手 段,在可控制的环境条件下,创造适合园艺作物生长发育的条件,进行高效、优 质、高产、低耗栽培的综合性科学技术。
条件下使用。
成本低廉
塑料大棚材料成本较低,适合 大规模园艺生产。
调节环境因素
通过调节大棚的开闭程度,可 以调节内部的光照、温度和湿
度等环境因素。
易于维护
塑料大棚结构简单,日常维护 较为方便。
简易栽培设施的性能
适应性广
就地取材
环保节能
易于操作
简易栽培设施结构简单, 可以根据不同环境和需
第二章 园艺设施的类型、结构、性能及应用
防尘性
PE > PVC
80 60 40 20
0 New
PVC PE
Half year One year
later
later
PE PVC
普通PVC和PE薄膜不足之处
普通PVC、PE膜在使用过程中存在以下问题: 1.寿命短,PE膜3~6个月,PVC膜6个月以上,有效 使用寿命4~6个月 2.无流滴性,棚室湿度大,作物病害重 3.保温性差
19~23 250~290 810~877 14.5
PE
<17 493~550 312~615
7.0
强度: PVC > PE 耐候性:PVC > PE
? (PE紫外线吸收率高,加速光氧化)
保温性
PVC > PE
同样结构的温室, 覆盖PVC膜和PE
膜
?
白天温度:PVC高于PE 3℃
夜间温度:PVC 高于PE 1~2℃
紫外线阻 隔剂
项目
几种薄膜的耐侯性
%
暴晒试验
连续扣棚试验
纵向伸长保留率 9个月 10个月
横向伸长保留率 9个月 10个月
纵向伸长保留率 横向伸长保留率 9个月 10个月 9个月 10个月
普通PE膜 32.8 已破 薄型多功能PE膜 96.3 94.5
3.5
-
96.0 87.8
已破 已破 87.0 85.9
VA的导入使EVA膜具有以下特性:
A.结晶性下降,有良好透光性,初始透光特性接 近PVC,衰退较慢。
B. 耐低温、耐冲击、不易开裂,耐候 C. 具有弱极性,防尘性好;与防雾滴剂有良好
相溶性,流滴持效期长。 D. 对红外线阻隔率优于PE 保温性好
幅宽大、比重小
园艺设施的类型、结构与性能
设施的类型、结构与性能第一节地面覆盖地面覆盖指接近于地表的覆盖,包括地膜覆盖、遮阳网覆盖、小拱棚覆盖。
一、简易覆盖简易覆盖是传统的初级覆盖方式,主要包括风障畦(分小风障畦与大风障畦)、阳畦及改良阳畦、温床及小暖窖等,目前在我国北方一些城镇郊区、远郊农区、新菜区,上述简易覆盖方法仍在生产中应用,在湖南的湖区、河边风比较大的地方也有一定的应用。
㈠风障畦⒈结构小风障畦是在菜畦的北侧搭设约1m高的风障,其防风、保温效果仅能达到风障2m以内的菜畦,大风障畦又分为迎风障和普通风障畦两种:前者风障高1.5~2.5m,仅为1层,而后者为1层较密的风障,以竹篱笆或木篱笆做骨架,稍向南倾科,北侧加附一层较厚的披风草(玉米秆、高粱秆、芦苇秆),较前者防风保温效果更佳。
⒉性能风障畦能减弱风速,稳定气流,反射阳光,提高风障前气温、地温2-3℃,减少水分蒸发,保持一定湿度,能营造作物生长发育的适宜环境条件,使露地春菜早收7~10d,增产10%~80%,多者达1倍以上。
⒊应用风障畦用于瓜类、茄果类及甘蓝蔬菜早春提早定植,叶类菜早熟栽培,葱蒜类菜育苗以及十字花科蔬菜的采种等。
㈡阳畦阳畦是由风障畦发展而来的一种冷床,北方叫阳畦,南方叫冷床。
是将风障畦的畦埂提高加厚成阳畦的畦框,在上部加玻璃、薄膜和草苫而成为阳畦。
阳畦可分为槽子畦、抢阳畦和改良式阳畦等3种类型,目前生产上多用抢阳畦和改良阳畦。
⒈结构阳畦结构阳畦为风障、畦框及覆盖物组成。
⑴风障:由篱笆、披风草和土背3部分组成,篱笆高2m,后边夹设披风草,土背高40cm,底宽80cm,上宽20cm,高出阳畦北框10cm,固定风障和披风草,加强防寒和保温作用。
⑵畦框:北框高35~60cm,南框高25~45cm,东西两框,北高南低,与南北框密接,畦内可接收阳光照射,故称抢阳畦,每阳畦实际栽培面积为1.66m×5.6m。
⑶覆盖物:覆盖物有玻璃、塑料农膜以及覆盖材料草苫、蒲席等。
阳畦的温度分布状况分析:南侧温度最低、中间最高、北侧最低。
园艺设施的类型结构及功能
改良阳畦的设置
①田间布局 与普通阳畦相同。 ②阳畦群间距 一般为棚顶高度的2~2.5倍,低纬度
地区可取2,高纬度地区取2.5。 ③后棚顶宽度 后棚顶宽一般不能超过棚顶的高度,
否则会加大畦内遮荫。 ④玻璃窗的角度 一般不大于50°,角度过大,栽
培面积就会减少。
普通阳畦的性能
畦温季节性变化明显 畦温受天气影响较大 昼夜温湿差较大 局部温差明显
温室内挖床坑20~25厘米深
营养土 电热线 营养土 塑料薄膜 隔热层 塑料薄膜
苗床直播,厚5~10cm 育苗盘播种,厚0.5cm 3~5cm厚
含水量 70% 左右
温度
10℃以上
通气适度 厚度 30 cm 左右
各种酿热物的碳氮比(C/N)
种类 稻草 大麦杆 小麦杆 玉米杆 新鲜厩肥 (干)
速成堆肥 (干)
松落叶 栎落叶
C% N% C/N 42.0 0.60 70 47.0 0.60 78 46.5 0.65 72 43.3 1.67 26 75.6 2.80 27
34.3 2.12 16.2 28.9 2.34 12.3
酿热温床的性能
与阳畦相比,酿热温床明显地改善了床内的温 度条件。 加温期间无法调控,因此床内温度明显受外界 温度的影响。 受光不均及四周散热造成造成床内存在局部温 差,即温度北高南低,中部高四周低。 酿热物发热时间有限,而且前期温度高,后期 温度逐渐降低,不适于秋季使用。 床土的厚薄及含水量的多少也影响床温。
56.0 2.60 22
42.0 1.42 30 49.0 2.00 24.5
种类 米糠 纺织屑 大豆饼 棉籽饼 牛粪
马粪
猪粪 羊粪
C% N% C/N 37.0 1.70 22 59.2 2.32 23 50.0 9.00 5.5 16.0 5.00 3.2 18.0 0.84 21.5
第二章 设施园艺的类型、结构、性能与应用
棚面成屋脊形,适于风少多雨的地区。小棚必须坚固,抗风,建造省工,省料,保温透光,并有一定空间和面积,便于栽培和管理。保温比=覆盖的土地面积/散热面积(表面积)
2.小棚的性能
(1)温度:
(2)湿度:
小棚在密闭条件下,由于土壤水分蒸发和植物蒸腾,造成棚内高湿。一般棚内空气相对湿度可达80%~100%,白天通风湿度也在40~60%,平均比露地高20%左右。
5.可防止杂草,尤其使用除草膜覆盖,可直接杀伤杂草。
促进作物早熟高产。
四、地膜覆盖的技术要点
为了充分发挥地膜覆盖促进作物早熟高产的效果,必须掌握以下技术要求:
1.地膜覆盖必须使整地、施肥、起垄、灌水、覆膜连续作业,以保持土壤水分充足。
有利于提高地温。栽培秧苗的地块,最好提前一周左右覆盖地膜,待地温稳定提高后再定植秧苗。
2,所以CO
2浓度一般比空气提高10~20倍,光合作用强,起到了人工补充CO
2的作用(国外重视酿热物就在于此)
热物温床主要在早春育苗,用于播种床也可进行叶菜类、果采类的早熟栽培。
二、电热加温温床(实验课上,3学时)
电热温床是在小棚、大棚、温室内栽培床上做成畦子布线,也可在阳畦内直接布线而成电热温床。
2.性能与应用
改良阳畦与阳畦类似,仍受季节和天气状况的影响,但高温出现的早,持续的时间长,气温、地温均比阳畦高4~7度。昼夜温差一般10~20度,适于育苗。
由于人可以在室内操作,可用做早春育苗,叶菜类、果采类早熟栽培,秋季可进行果采类延后栽培或叶菜类晚秋假植栽培。
第三节温床的类型、结构、性能与应用
温床是一种比较简易的育苗或栽培设施,除具有阳畦的防寒保温设备外,还利用酿热物、电热线、水暖等进行加温,生产上常用的有酿热物温床和电热温床。
园艺设施学实验报告
一、实验目的1. 了解园艺设施的类型、结构和功能。
2. 掌握园艺设施在农业生产中的应用及重要性。
3. 培养实验操作能力和分析问题的能力。
二、实验内容本次实验选取了以下两个实验项目:实验一:园艺设施类型调查实验二:塑料大棚的设置三、实验过程1. 实验一:园艺设施类型调查(1)调查内容:了解园艺设施的类型、结构特点和规格。
(2)调查方法:查阅相关资料,实地考察园艺设施。
(3)调查结果:①园艺设施类型:简易园艺设施、地膜覆盖、塑料薄膜中、小拱棚、塑料薄膜大棚、温室等。
②结构特点:园艺设施的结构主要包括骨架、覆盖材料、通风系统、灌溉系统等。
③规格:园艺设施的规格包括长度、宽度、高度等。
2. 实验二:塑料大棚的设置(1)设置内容:了解塑料大棚的搭建方法、注意事项及维护措施。
(2)设置方法:①选址:选择地势平坦、排水良好、光照充足的地块。
②搭建步骤:挖基坑、搭建骨架、铺设覆盖材料、安装通风系统、灌溉系统等。
③注意事项:a. 塑料大棚搭建时应注意安全,避免高空作业。
b. 覆盖材料应选用透光、保温、防风、防雨的优质材料。
c. 通风系统应设置合理,确保室内外空气流通。
d. 灌溉系统应保证及时、均匀供水。
(3)维护措施:①定期检查大棚结构,发现问题及时维修。
②保持覆盖材料清洁,防止灰尘、杂物影响透光率。
③合理调节通风、灌溉系统,保证作物生长需求。
四、实验结果与分析1. 通过本次实验,我们了解了园艺设施的类型、结构和功能,认识到园艺设施在农业生产中的重要作用。
2. 塑料大棚作为一种常见的园艺设施,具有保温、保湿、防风、防雨等特点,有利于提高作物产量和品质。
3. 在实验过程中,我们掌握了园艺设施搭建的方法和注意事项,为今后实际生产提供了理论依据。
五、实验总结1. 本实验使我们深入了解了园艺设施学的基本知识和实践操作技能。
2. 通过本次实验,我们认识到园艺设施在农业生产中的重要性,为今后从事园艺生产工作打下了基础。
3. 在实验过程中,我们培养了团队协作精神和实践操作能力,提高了分析问题和解决问题的能力。
设施园艺的类型、结构、性能与应用
I课程(章、节)第二章设施园艺的类型、结构、性能与应用第一节风障的类型、结构性能与应用第二节阳畦的类型、结构、性能与应用第三节温床的类型、结构、性能与应用n教学目的与要求1. 掌握风障的类型及其结构、性能和应用2. 掌握阳畦的类型及其结构、性能和应用3. 掌握温床的类型及其结构、性能和应用川重点和难点1. 风障的结构组成,不同类型风障的区别2. 阳畦的结构组成,不同类型阳畦结构的区别3. 酿热物温床和电热温床的结构组成,及其应用w基本内容第一节风障的类型、结构性能与应用一、风障的类型和结构概念:风障又称风障畦,是最简易的园艺设施类型,由风障和菜畦组成,即在菜畦北侧(与当地季风垂直)架设防风设备(篱笆),用于阻挡季候风,提高菜畦内温度。
目前的风障一般用芦苇、玉米杆等架设,用稻草、毛柴等做披风,近年来用废膜作风障收到良好效果。
1.类型与结构按风障结构特点分为小风障和大风障;大风障又分为完全风障和简易风障两种。
完全风障由栽培畦、篱笆、土背、横腰和披风组成。
1.方位与角度:东西延长,正南北或南偏东 5 度,风障夹设与地面夹角为70~75 度。
3.风障的距离:5~7 米或风障高的3.5~4.5 倍。
二、风障的性能1、风障具有减弱风速、稳定畦面气流,利用太阳热能提高畦内气温(白天比露地高 6 度左右)和地温的性能,改善了风障前的小气候条件。
2、防风:风障的防风、防寒和增温的有效范围约为风障高度的8〜12倍,最有效的利用范围是1.5〜2倍。
如风障高为2米,有效范围约16〜24米,最有效3〜4米,从而能促进越冬蔬菜、果树安全越冬和提早返青,果采可提早定植和早熟。
3、减少冻土层厚度三、应用1.能促进越冬蔬菜早熟增产,如菠菜、韭菜、羊角葱等,春菜可顶凌播种;2.与简易覆盖结合可使果采类提早定植。
与地膜覆盖结合,可进行果采类早熟栽培;3.还可以进行种株防风采种;4.提早播种春小菜;5.作为其他园艺设施的一部分。
第二节阳畦的类型、结构、性能与应用冷床又叫阳畦,是由风障发展而来的,是利用太阳能,保持畦内温度,并有一定保温设备,因此,其性能优于风障,改良阳畦又优于阳畦。
园艺设施的类型、结构、性能及应用
园艺设施的类型、结构、性能及应用第三章园艺设施的类型、结构、性能及应用第一节简易园艺设施简易园艺设施分为地面简易覆盖和近地面覆盖两类。
地面简易覆盖又包括秸秆覆盖、草粪覆盖、瓦盆覆盖、浮动覆盖等类型。
近地面覆盖又包括风障畦、阳畦(冷床)、酿热温床、电热温床等形式。
一、地面简易覆盖类型1、秸秆覆盖:在畦面上或垄沟上铺一层农作物秸秆的覆盖方式,铺设的厚度因栽培目的不同而异,一般为4~5cm。
2、草粪覆盖:在冬季土壤封冻前,在土壤表面覆盖一层4~5cm厚的碎草或土粪的覆盖方式,这种覆盖方式可以减轻在低温下土壤表层的冻结程度。
3、瓦盆覆盖:覆盖方式有两种,一种是傍晚将瓦盆扣在植株上,早晨揭开的覆盖方式,以防风、防霜冻、提高温度为栽培目的,适用于早春果菜类蔬菜的定植;另一种方式是白天覆盖,晚上揭开,适用于某些蔬菜的特殊目的栽培,如韭黄的栽培。
4、浮动覆盖:这种覆盖方式是将透明覆盖材料(无纺布、遮阳网)直接覆盖在作物表面上。
二、近地面覆盖的类型1、风障畦:风障是设置在菜田的防风屏障物。
我国的风障由篱笆、披风和土背三部分组成;欧洲所采用的风障采用不同宽度的黑色塑料薄膜条、木桩和铁丝网制成;日本的风障采用遮阳网、木桩或铁架制成。
2、阳畦阳畦又称冷床,是利用太阳能来保持畦温的栽培方式。
普通阳畦一般由畦框、风障、薄膜(或玻璃)窗、保温覆盖物(稻草、蒲草)等组成。
根据各地的气候条件、栽培方式的不同,形成了畦框成斜面的抢阳畦和畦框等高的槽子畦等类型。
3、酿热温床酿热温床是在阳畦的基础上改进的保护地设施,除具备阳畦的防寒保温的功能外,还通过酿热物提高地温,可以弥补日光升温的不足。
酿热温床主要由床框、床坑、酿热物、塑料薄膜或玻璃窗、保温覆盖物等5部分组成。
根据温床在地平面上的位置,可以分为地上式、地下式和半地下式温床,1目前应用的最多的是半地下式酿热温床。
4、电热温床为了克服酿热温床中温度分布不均匀、升温缓慢的缺点,在电热温床中采用电热线作为加温设备,其加温原理是将电能转变为热能,从而使床土升温,电热线埋入土层深度一般为10cm左右。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢竹结构大棚棚型结构与竹木结构相同,用钢材做成平面或三角形拱架,3种较为实用的结构。
普通钢架大棚的特点:
骨架坚固,无立柱,棚内空间大,透光性好,作业方便,是比较好的设施。
但这种骨架是涂刷油漆防锈,1~2年需涂刷一次,比较麻烦,如果维护得好,使用寿命可达6~7年。
地温的变化滞后于气温,波动幅度较小,相对稳定。
大棚内的光照
季节的影响:
从冬季到春季和夏季,光照逐渐增强,从夏季到秋季和冬季,光照逐渐减弱。
大棚方位:
东西延长的大棚比南北延长的大棚透光率高,但南北延长的大棚光照分布比较均匀。
覆盖材料:
不同材料透光率不同,因薄膜老化可使透光率降低20~40%,因薄膜污染可使透光率降低15~20%。
xx覆盖:
在栽培畦的表面覆盖一层地膜的覆盖方式。
高垄覆盖:
在菜田整地施肥后,按45~60cm宽、10cm高起垄,每一垄或两垄覆盖地膜。
高畦覆盖:
高畦覆盖是在菜田整地施肥后,将其做成底宽
1.0~
1.1、高10~12cm、畦面宽65~70cm、灌水沟宽30cm以上的高畦,在每个畦面上覆盖地膜。
沟畦覆盖:
3、酿热温床
酿热温床是在阳畦的基础上改进的保护地设施,除具备阳畦的防寒保温的功能外,还通过酿热物提高地温,可以弥补日光升温的不足。
酿热温床主要由床框、床坑、酿热物、塑料薄膜或玻璃窗、保温覆盖物等5部分组成。
根据温床在地平面上的位置,可以分为地上式、地下式和半地下式温床,目前应用的最多的是半地下式酿热温床。
该温室又称一坡一立式温室。该温室的特点是前屋面为斜面,下部为小立窗,窗高为
0.6~
0.8m,立窗角度为70度,前屋面每隔3m设一钢管衍架,纵向每隔
0.4m拉1道8号铁丝,两端固定在山墙外基础上,盖膜后,膜上压细竹竿与膜内竹竿成对绑扎牢固。
这种温室的后屋面短,土地利用率高,空间大,有利作物生长和人工作业,但其采光性能不如半拱圆形。
大棚内有害气体比较多,如NH3,NO2以及C2H2和Cl2等,浓度高时对作物生长有害。
塑料薄膜大棚的应用
育苗;早春蔬菜类的育苗;花卉和果树的育苗;蔬菜栽培;春季早熟栽培;秋季延后栽培;从春季到秋季长季节栽培;花卉和果树的栽培;4分为临时性和永久性的荫棚两种类型。
用于花卉和蔬菜的遮荫栽培。
遮荫的目的主要是为了降低光照强度和温度,还有遮雨的功效。
性能介于小拱棚和塑料大棚之间,主要用于春季提早栽培和秋季延后栽培。
第四节塑料薄膜大棚
塑料薄膜大棚是用塑料薄膜覆盖的一种大型拱棚。
和温室相比,具有结构简单、建造和拆装方便的特点;和中小棚相比,具有坚固耐用、作业方便的优点。
有拱圆形和屋脊型两种类型,我国多为拱圆形。按骨架结构分为竹木结构、钢架结构、钢架混凝土结构、钢竹混合结构等。
3、日光温室3
xx型日光温室:
该温室为无柱式第二代节能温室。
温室跨度为
7.5m,脊高
3.5m,后屋面xx
30.5度,后墙高度
2.5m,后坡水平投影xx
1.5m,墙体内外侧为37cm砖墙,中间夹9~12cm厚聚苯板,后屋面也采用聚苯板等复合材料保温,拱架采用镀锌钢管,配套有卷帘机、卷膜器、6温室的性能较好,在北纬42°以南地区,冬季基本不加温可进行育苗和生产喜温蔬菜。
日光温室广泛应用于园艺作物的育苗和蔬菜周年栽培,可用于茄果类、瓜类、豆类、绿叶蔬菜类、葱蒜类、甘蓝类、葱蒜类等蔬菜的栽培。
已成为实现我国北方地区蔬菜周年均衡供应的重要途径,除用于蔬菜栽培外,还应用于设施花卉(如玫瑰、菊花、百合、康乃馨、剑兰、小苍兰、非洲菊等)和果树(如葡萄、桃、樱桃等)栽培。
温室类型的划分
按照骨架的建筑材料划分:
竹木结构温室,钢筋混凝土结构温室,钢架结构温室。
按照温室能源划分:
加温温室和日光温室。加温温室又分为地热能源温室,工厂余热温室和人工能源加温温室。
按照温室的用途又可分为科研型温室、生产型温室和观赏型温室等类型。
一、单屋面温室
单屋面温室是我国设施园艺生产的重要类型之一,具有结构简单,施工便利,成本低和耗能少的特点。
4、电热温床
为了克服酿热温床中温度分布不均匀、升温缓慢的缺点,在电热温床中采用电热线作为加温设备,其加温原理是将电能转变为热能,从而使床土升温,电热线埋入土层深度一般为10cm左右。
电热加温的设备主要有电热加温线、控温仪、继电器、配电盘组成。
电热温床主要用于冬春季园艺作物的育苗。1地膜覆盖有平畦覆盖,高垄覆盖,高畦覆盖,沟畦覆盖等方式。
半拱圆棚:
在拱圆棚的基础上加以改进而成。半拱圆棚多为无柱棚,其结构北面为高土墙,南面为半拱圆棚面;或北面为半拱圆棚面,南面为一面坡的棚面。
双斜面棚:
棚面为三角形或屋脊型,适用于风少、多雨的南方地区。
2、特点:
小拱棚在光照充足时升温迅速,但晚上降温亦快,生产上要注意管理,寒冷地区夜晚需要外加一些保温材料覆盖。
该温室的屋面具有2个方向相反的采光面,四壁也采用透光材料制成,温室的采光性好双屋面温室又可分为单栋式和连栋式。
温室的骨架结构采用普通钢材、镀锌钢材、铝合金轻型钢材等材料制成。
双屋面温室比较高大,一般都具有采暖、通风和灌溉等设备,有的还具备降温和人工补光等设备,具有较强的环境调节能力,适合园艺植物的周年生产。
4、浮动覆盖:
这种覆盖方式是将透明覆盖材料(无纺布、遮阳网)直接覆盖在作物表面上。
二、近地面覆盖的类型
1、风障畦:
风障是设置在菜田的防风屏障物。
我国的风障由篱笆、披风和土背三部分组成;欧洲所采用的风障采用不同宽度的黑色塑料薄膜条、木桩和铁丝网制成;日本的风障采用遮阳网、木桩或铁架制成。
2、xx
阳畦又称冷床,是利用太阳能来保持畦温的栽培方式。普通阳畦一般由畦框、风障、薄膜(或玻璃)窗、保温覆盖物(稻草、蒲草)等组成。根据各地的气候条件、栽培方式的不同,形成了畦框成斜面的抢阳畦和畦框等高的槽子畦等类型。
单坡面温室主要由墙体、后屋面、前屋面、床架、保温覆盖物和加温设施构成。
传统的单屋面温室多用玻璃作为保温覆盖材料,近年来已逐渐被塑料薄膜日光温室所代替。单屋面温室中以二折式、三折式的温室应用较多。
1、单屋面温室-二折式温室
以北京改良式温室为代表,由原始温室改良而来,是一种土木结构的小型温室。
这种温室的后屋面为倾斜的不透明保温屋顶,前屋面上部为天窗、下部为地窗,形成两种不同倾斜角度的玻璃透明屋面,因其具有两个折面式屋面,又称为二折式温室。
沟畦覆盖又称改良式高畦地膜覆盖。将栽培畦做成沟,在沟内栽苗,然后覆盖地膜,当幼苗长至接触地膜时,将地膜割成十字孔将苗引出,使沟上地膜落到沟内地面上。
一、地膜覆盖的优点
提高地温;提高土壤保水能力;改善土壤的理化性状;减少地表盐分蓄积;防除杂草;节省劳力;节水抗旱。
二、地膜覆盖的应用
促进作物生长;提高产量;提高产品质量;增强作物抗逆性;露地栽培;设施栽培;
大棚内的光照分布:
存在垂直变化和水平变化。
大棚内的湿度与气体
大棚内的相对湿度随棚内温度的升高而降低,通风后相对湿度降低,相对于露地而言,大棚内属高湿环境。
大棚内的气体变化:
CO2浓度日变化趋势明显,日出前浓度最高,日出后1小时内在密闭条件下浓度降至外界正常浓度以下,通风后浓度增加。大棚内的CO2浓度分布不均匀。
三、拱圆屋面温室
这种温室的特点是屋面为拱式弧形,覆盖材料为塑料薄膜,温室四周亦是采用透光材料制成,具有透光性好的特点。根据屋面的连接方式也可分为单栋式和连栋式两种类型。温室内部空间高大,配套设施比较齐全,环境调节能力较强,适合园艺植物的周年生产。
四、日光温室
日光温室大多以塑料薄膜为采光覆盖材料,以太阳辐射能为热源,靠最大限度采光、加厚的墙体和后坡,以及防寒沟、纸被、草苫等一系列保温御寒设备以达到最大限度保温的我国所特有的园艺设施类型。
第三节塑料薄膜中小棚
塑料薄膜中小棚是指以塑料薄膜作为透明覆盖材料的拱型或其他形式的棚。
小棚的高大多在1~
1.5米之间,内部难于行走,中棚的高度则在
2.5米以下。
此类设施易建造,投资少。
一、小拱棚的类型和特点
1、小拱棚可分为拱圆棚、半拱圆棚和双斜面棚3种类型。
拱圆棚:
棚型呈半圆形,为塑料小棚的原始棚型。为了提高保温防风效果,可在北侧夹设风障,成为风障小拱棚,除了设置风障外,夜间还可在薄膜外加盖草苫。拱圆棚适用于多风、少雨、有积雪的北方地区。
第一节简易园艺设施
简易园艺设施分为地面简易覆盖和近地面覆盖两类。
地面简易覆盖又包括秸秆覆盖、草粪覆盖、瓦盆覆盖、浮动覆盖等类型。
近地面覆盖又包括风障畦、阳畦(冷床)、酿热温床、电热温床等形式。
一、地面简易覆盖类型
1、秸秆覆盖:
在畦面上或垄沟上铺一层农作物秸秆的覆盖方式,铺设的厚度因栽培目的不同而异,一般为4~5cm。
定型材料遮阳网和防虫网已广泛应用于生产实践。
第五节温室
温室(greenhouse)是设施园艺中性能最为完善的设施类型,可以进行冬季生产。
温室有多种分类方式:
按照覆盖材料划分:
玻璃温室,塑料薄膜温室和硬质塑料板温室。
按照温室透明屋面的形式分为:
单屋面温室,双屋面温室,拱园屋面温室,连接屋面温室,多屋面温室等。
造价较竹木结构大棚高。
三、装配式镀锌钢管大棚
装配式镀锌钢管大棚采用热浸镀锌的薄壁钢管组装而成,具有重量轻、强度好,耐锈蚀、易于安装拆卸、坚固耐用的特点。
大棚内的温度
大棚内的温度变化:
棚内气温的日变化较外界环境剧烈,光照充足时升温幅度达到20℃以上,晚上只比外界高4~5℃,存在低温霜冻和高温危害的特点。
0.8~
1.0m设一道拱杆。
