CAD中如何自定义原点坐标
cad中坐标的标注方法步骤
cad中坐标的标注方法步骤我们在绘图过程中经常会有这样的情况：对不规则的孔分布或者类似图元(尤其是比较多的时候)，若用常规的线性标注，容易显得杂乱，影响读图，使用坐标标注方式可最大限度的解决这个问题。
接下来就让小编给您细细道来。
cad坐标标注的方法一1. 定义标注原点这个原点自己可以灵活定义，一般可定义在图形的中心点，角点，或者其它的一些基准点。
按F3打开捕捉，单击图中左下角中心点，将其定义为标注原点。
如图1，图2。
2. 坐标标注单击“坐标标注”按钮，选择刚定义的相对原点，就会出现一个可拖动的标注线，它和一般标注尺寸线不同的，就是可以弯折并调节。
因为是原点，所以此处标注的坐标值为(0，0)如图3。
3. 选择要标注的其他图元进行坐标标注如各个孔中心，沿X或Y方向拖动，进行X,Y方向的标注，此尺寸值即孔中心相对于标注原点的X,Y坐标。
如图4。
4. 尺寸整理和检查为避免失误或者疏漏，可以先标注全部X坐标(或Y坐标)方向的尺寸，再标注另一方向的，然后进行检查有无遗漏。
5. 整理和对齐也许你会发现上面图中的尺寸有些乱，可在标注完毕后进行整理和对齐，让各个尺寸标注变得清晰容易读。
整理的方法很简单，就是选择要整理的尺寸标注，拖动上面的蓝色夹点即可。
注意到有三个夹点，拖动可以改变标注文本，标注尺寸线，标注起点的三个要素的位置。
一般我们只拖动前两种夹点进行尺寸标注整理，必要时做水平和竖直的线辅助，整理完后删除即可。
如图5。
cad中坐标标注的方法二因为FastDWG支持AutoCAD2004-2014，所以打开AutoCAD 任何一个版本都可以找到“图形工具”面板，再找到“坐标标注”菜单鼠标点击“坐标标注”菜单，再在图纸里，对任一点进行坐标标注，当然也支持选择实体进行坐标标注。
CAD坐标系及参照系设置技巧
CAD坐标系及参照系设置技巧在使用CAD设计软件时，正确设置坐标系和参照系是非常重要的。
坐标系是指确定物体在三维空间中位置的一套参照标准，而参照系则是通过确定坐标系的原点和方位，来定义对象的位置和方向。
在本文中，我们将探讨CAD中关于坐标系及参照系的设置技巧，以帮助读者更高效地使用这一软件。
首先，让我们来讨论坐标系的设置。
在CAD中，常见的坐标系包括笛卡尔坐标系和极坐标系。
笛卡尔坐标系使用X、Y和Z轴来定义一个三维空间中的点，而极坐标系则使用角度和距离来定义点的位置。
根据设计需求，我们可以选择适合的坐标系进行设置。
在CAD中，设置坐标系通常是通过修改单位和根据需求设定原点来实现的。
单位的设置决定了所绘制图形的尺寸和准确性，这在设计中非常重要。
通过选择适当的单位，我们可以确保所绘制的对象符合设计要求。
同时，设置坐标系的原点也是至关重要的。
原点的选择应基于设计的目的和具体需求，使得操作起来更加方便和准确。
接下来，让我们深入了解参照系的设置技巧。
在CAD中，参照系可以通过指定基点和旋转角度来定义。
基点是指对象的位置，通常用XY坐标来确定。
当我们确定了基点后，可以通过指定旋转角度来调整对象的方向。
这些参照系的设置可以帮助我们更好地控制对象的位置和朝向，从而达到准确的设计效果。
在进行CAD设计时，我们还可以通过坐标系和参照系的设置来实现各种操作。
例如，通过设置不同的坐标系和参照系，我们可以在三维空间中绘制复杂的曲线、体积和表面。
此外，通过调整参照系的位置和方向，我们可以轻松地创建对称图形、旋转图形和平移图形，提高设计的效率和精确度。
除了基本的坐标系和参照系设置，CAD软件还提供了许多高级的工具和功能供我们使用。
例如，通过使用坐标系的变换功能，我们可以将一个坐标系从一个位置或方向转换到另一个位置或方向，使得设计更灵活多变。
此外，CAD软件还支持坐标系的旋转和缩放，以满足不同场景下的需求。
总结一下，正确设置坐标系和参照系对CAD设计来说是非常重要的。
cad如何自定义坐标系
cad如何自定义坐标系
推荐文章
2006版本cad如何安装进win7系统中热度：cad2010设置打印的方法图解步骤热度：如何安装64位系统cad2008 热度： word 中的cad如何编辑热度： cad中如何看地形图的地理坐标系热度：大家在运用CAD的时候可能会经常遇到需要将原坐标系转换为自己需要的坐标系，下面店铺把方法都教给大家，一起来学习吧。

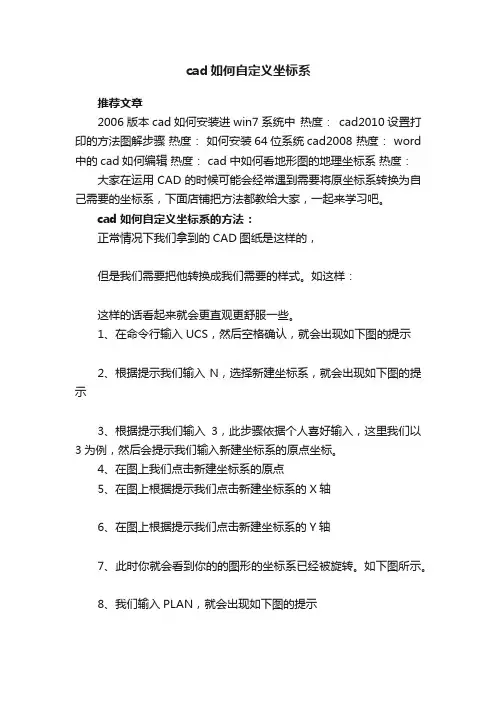

cad如何自定义坐标系的方法：
正常情况下我们拿到的CAD图纸是这样的，
但是我们需要把他转换成我们需要的样式。
如这样：
这样的话看起来就会更直观更舒服一些。
1、在命令行输入UCS，然后空格确认，就会出现如下图的提示
2、根据提示我们输入N，选择新建坐标系，就会出现如下图的提示
3、根据提示我们输入3，此步骤依据个人喜好输入，这里我们以3为例，然后会提示我们输入新建坐标系的原点坐标。
4、在图上我们点击新建坐标系的原点
5、在图上根据提示我们点击新建坐标系的X轴
6、在图上根据提示我们点击新建坐标系的Y轴
7、此时你就会看到你的的图形的坐标系已经被旋转。
如下图所示。
8、我们输入PLAN，就会出现如下图的提示
9、根据提示，选择【当前UCS】，提示默认的即为【当前UCS】，因此我们不用输入任何命令，直接空格确认即可。
10、到这里其实对大部分人来说已经可以了，但是很多朋友有时候需要查询一些坐标，这样就比较麻烦了，因此还需一步。
此时我们再输入UCS，就会出现如下图的提示
根据提示我们选择【世界】即可，(此命令默认的选项就为【世界】，因此我们输入命令之后直接空格确认即可，无需输入任何命令)，此时就大功告成了。
如下图。
CAD软件中的坐标系与坐标系变换技巧

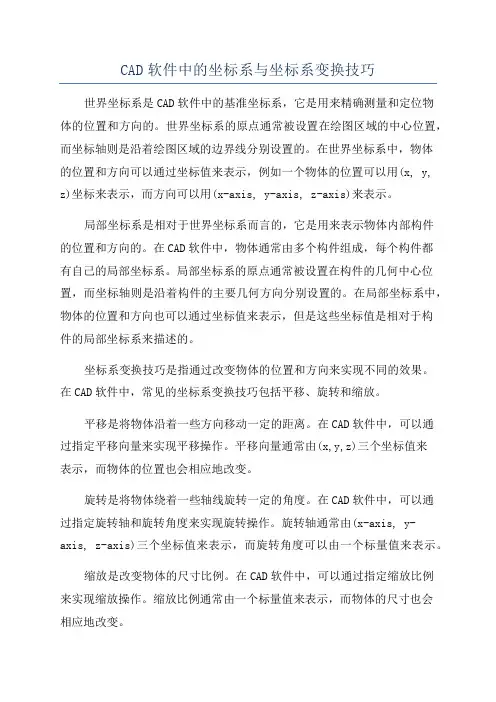

CAD软件中的坐标系与坐标系变换技巧世界坐标系是CAD软件中的基准坐标系，它是用来精确测量和定位物体的位置和方向的。
世界坐标系的原点通常被设置在绘图区域的中心位置，而坐标轴则是沿着绘图区域的边界线分别设置的。
在世界坐标系中，物体的位置和方向可以通过坐标值来表示，例如一个物体的位置可以用(x, y, z)坐标来表示，而方向可以用(x-axis, y-axis, z-axis)来表示。
局部坐标系是相对于世界坐标系而言的，它是用来表示物体内部构件的位置和方向的。
在CAD软件中，物体通常由多个构件组成，每个构件都有自己的局部坐标系。
局部坐标系的原点通常被设置在构件的几何中心位置，而坐标轴则是沿着构件的主要几何方向分别设置的。
在局部坐标系中，物体的位置和方向也可以通过坐标值来表示，但是这些坐标值是相对于构件的局部坐标系来描述的。
坐标系变换技巧是指通过改变物体的位置和方向来实现不同的效果。
在CAD软件中，常见的坐标系变换技巧包括平移、旋转和缩放。
平移是将物体沿着一些方向移动一定的距离。
在CAD软件中，可以通过指定平移向量来实现平移操作。
平移向量通常由(x,y,z)三个坐标值来表示，而物体的位置也会相应地改变。
旋转是将物体绕着一些轴线旋转一定的角度。
在CAD软件中，可以通过指定旋转轴和旋转角度来实现旋转操作。
旋转轴通常由(x-axis, y-axis, z-axis)三个坐标值来表示，而旋转角度可以由一个标量值来表示。
缩放是改变物体的尺寸比例。
在CAD软件中，可以通过指定缩放比例来实现缩放操作。
缩放比例通常由一个标量值来表示，而物体的尺寸也会相应地改变。
除了平移、旋转和缩放外，还有一些其他的坐标系变换技巧可以用来实现不同的效果，例如镜像、偏移、阵列等。
这些技巧都是通过改变物体的位置和方向来实现的，可以根据具体需求灵活运用。
理解CAD中的坐标系和尺寸单位设置
理解CAD中的坐标系和尺寸单位设置CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计师和工程师常用的工具。
在使用CAD软件进行设计和绘图时，理解坐标系和尺寸单位设置非常重要。
本文将介绍CAD中的坐标系和尺寸单位设置的基本概念和使用技巧。
一、坐标系的概念坐标系是CAD软件中用来确定图形中点和物体位置的基准系统。
在CAD软件中，通常使用笛卡尔坐标系，也称为直角坐标系。
笛卡尔坐标系由三个相互垂直的坐标轴组成，分别为X轴、Y轴和Z轴。
X 轴和Y轴用于确定平面上的点的位置，而Z轴用于确定点在垂直方向的位置。
在CAD软件中，坐标系的原点是一个参考点，通常位于图形的左下角，用于确定其他点的位置。
坐标轴上的单位长度可以根据具体需求设置为毫米、厘米、英寸等。
二、坐标系的使用技巧1. 设定坐标系原点：在CAD软件中，我们可以通过命令或工具栏选项来设定坐标系的原点。
一般而言，默认的坐标系原点是图形的左下角。
如果需要调整原点的位置，可以使用特定命令或工具栏选项进行设置。
2. 绝对坐标与相对坐标：在绘图时，我们可以使用绝对坐标和相对坐标两种方式来确定点的位置。
绝对坐标是相对于坐标系原点的固定位置，而相对坐标则是相对于上一个点的位置。
在CAD软件中，可以通过输入坐标值或使用鼠标点击来绘制点。
3. 极坐标：除了使用笛卡尔坐标系外，CAD软件还支持使用极坐标来确定点的位置。
极坐标是由极径和极角两个参数构成，其中极径表示点到坐标系原点的距离，极角表示点到X轴的角度。
使用极坐标可以方便地绘制圆形或环形图形。
三、尺寸单位设置的概念在CAD软件中，尺寸单位设置是指图形中长度、角度或其他量度数值的度量单位。
CAD软件支持多种尺寸单位，如毫米、厘米、英寸等。
根据具体需求，我们可以灵活选择合适的尺寸单位。
四、尺寸单位设置的使用技巧1. 设置尺寸单位：在CAD软件中，可以通过选项设置或命令来设定尺寸单位。
根据具体软件的界面和操作方式，可以找到相应的选项进行设置。
CAD中的定位点设置技巧
CAD中的定位点设置技巧在使用CAD软件进行设计和绘图时，定位点的设置是非常重要的，它能够帮助我们更准确地定位和放置元素。
本文将介绍几个在CAD中设置定位点的技巧，帮助您更高效地使用该软件。
1. 使用坐标系统在CAD中，我们可以使用坐标系统来设置定位点。
坐标系统是由X轴和Y轴组成的二维平面。
通过指定坐标值，可以将元素精确地放置在CAD工作区中的特定位置。
要设置坐标系的原点，可以使用坐标工具栏上的“设置原点”选项，然后在工作区中点击一个点作为新的原点。
您还可以通过输入坐标值来设置原点的位置。
2. 使用捕捉工具CAD软件通常提供了各种捕捉工具来帮助我们在绘图时精确地定位点。
这些捕捉工具可以使鼠标指针自动对齐到特定位置，如端点、中点、交叉点等。
可以在CAD软件的设置菜单中启用捕捉工具，并选择需要启用的捕捉选项。
启用后，当我们移动鼠标指针时，它将自动“吸附”到接近的点，使我们更容易准确地定位。
3. 使用对象捕捉功能除了常规的捕捉工具外，CAD软件还提供了对象捕捉功能。
通过启用对象捕捉，我们可以直接对齐鼠标指针到已经绘制的对象上。
例如，如果我们需要将一条线与另一条线对齐，我们可以启用对象捕捉功能，并选择“端点”选项。
然后当我们将鼠标指针移到已有的线段上时，它将自动捕捉到线段的端点，使我们可以轻松地对齐两条线。
4. 使用参照点在CAD中，我们可以使用参照点来设置定位点。
参照点是一个固定的点，我们可以将其他元素相对于该点进行定位。
要设置参照点，可以使用参照点工具栏上的“设置参照点”选项。
然后在工作区中点击一个点作为新的参照点。
通过设置参照点，我们可以更方便地对齐和放置元素。
5. 使用图层功能CAD软件通常提供了图层功能，可以帮助我们更好地组织和管理绘图中的元素。
通过将不同的元素放置在不同的图层上，我们可以更方便地控制和编辑它们。
要设置图层，可以使用图层工具栏上的“设置图层”选项。
然后可以创建新图层，为每个图层设置不同的颜色和线型。
cad建立坐标系的方法
cad建立坐标系的方法以CAD建立坐标系的方法CAD（计算机辅助设计）软件是一种广泛应用于工程设计、建筑设计和制图等领域的工具。
在CAD软件中，建立坐标系是非常重要的一步，它能够帮助用户准确定位和测量图形中的各个元素。
下面将介绍在CAD软件中建立坐标系的方法。
1. 选择绘图单位在开始绘图之前，首先需要选择绘图单位。
CAD软件提供了多种单位选项，如毫米、厘米、米、英尺和英寸等。
根据实际需要选择合适的单位，并设置为默认单位。
2. 设置坐标系原点坐标系原点是一个参考点，用于确定其他点的位置。
在CAD软件中，可以通过以下方法设置坐标系原点：a. 使用命令行输入“origin”，然后按照提示选择一个点作为原点；b. 使用工具栏中的“点”工具，在绘图区域中点击一个点作为原点。
3. 确定坐标系方向CAD软件中的坐标系通常有四个象限，分别是第一象限、第二象限、第三象限和第四象限。
确定坐标系方向可以通过以下方法进行：a. 使用命令行输入“ucs”，然后按照提示选择一个点作为坐标系原点，并指定坐标系的方向；b. 使用工具栏中的“坐标系”工具，在绘图区域中点击一个点作为坐标系原点，并指定坐标系方向。
4. 设置坐标系比例在CAD软件中，可以通过设置比例来调整坐标系的大小。
具体方法如下：a. 使用命令行输入“scale”，然后按照提示输入比例值；b. 使用工具栏中的“比例”工具，在绘图区域中输入比例值。
5. 绘制坐标系线建立坐标系的最后一步是绘制坐标系线。
在CAD软件中，可以通过以下方法绘制坐标系线：a. 使用命令行输入“line”，然后按照提示绘制水平和垂直线；b. 使用工具栏中的“直线”工具，分别绘制水平和垂直线。
6. 设置坐标系样式CAD软件通常提供了多种坐标系样式供用户选择。
可以根据实际需求，选择合适的样式来显示坐标系。
具体方法如下：a. 使用命令行输入“ucsicon”，然后按照提示选择一个样式；b. 使用工具栏中的“坐标系样式”工具，选择一个样式。
Cad图坐标变换到指定坐标
