第七章 第三角画法
第一节
第三角投影图（视 图）
第一节 第三角投影图（视图）
目前，在国际上使用的有两种投影制，即第一角投影（又 称“第一角画法”）和第三角投影（又称“第三角画法”）。 中国、英国、德国和俄罗斯等国家采用第一角投影，美国、日 本、新加坡等国家以及港资台资企业采用第三角投影。
第一节 第三角投影图（视图）
四、一些主要国家的标准
1．美国标准（ANSI）
美国规定机械制图只用第三角画法。美国标准中尺寸标注法： 美国图样中的尺寸很少以毫米（mm）为单位，一般采用英寸 （in），1 in＝25.4 mm，原来采用分数形式表示尺寸大小，如 9/16 in等，自1966年以后改为十进制，写成小数形式。数值小于 1时小数点前不写0，数字推荐水平书写。公差尺寸的上、下偏差 要与基本尺寸保持相同的小数位数。6英尺以上的尺寸应注出英 尺和英寸符号，如“12′7″”。
Deutsches Institut für Normung e.V. 德国标准
International Organization for Standardization 国际标准化组织
Japanese Industrial Standards 日应用举例
四、一些主要国家的标准
1．美国标准（ANSI）
（1）直径、半径的注法 视图明确反映为圆形时，不注直径代号DIA（DIAMETER）或 D，如图（a）所示；只有一个非圆视图时，尺寸数字后加注直径 代号DIA或D，如图（b）所示。
（a）
（b）
四、一些主要国家的标准
1．美国标准（ANSI）
（2）半径、球形的注法 对于半径尺寸一般数字后不加注半径代号R（RADIUS）。当 半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸 数字后加注代号TRUER（TRUE RADIUS，真实半径）。球形代 号在尺寸数字后加注代号SPHER DIA（SPHER DIAMETER，球 直径）或SPHERR（SPHER RADIUS，球半径）。
第一节
第三角投影图（视 图）
第一节 第三角投影图（视图）
目前，在国际上使用的有两种投影制，即第一角投影（又 称“第一角画法”）和第三角投影（又称“第三角画法”）。 中国、英国、德国和俄罗斯等国家采用第一角投影，美国、日 本、新加坡等国家以及港资台资企业采用第三角投影。
第一节 第三角投影图（视图）
四、一些主要国家的标准
1．美国标准（ANSI）
美国规定机械制图只用第三角画法。美国标准中尺寸标注法： 美国图样中的尺寸很少以毫米（mm）为单位，一般采用英寸 （in），1 in＝25.4 mm，原来采用分数形式表示尺寸大小，如 9/16 in等，自1966年以后改为十进制，写成小数形式。数值小于 1时小数点前不写0，数字推荐水平书写。公差尺寸的上、下偏差 要与基本尺寸保持相同的小数位数。6英尺以上的尺寸应注出英 尺和英寸符号，如“12′7″”。
Deutsches Institut für Normung e.V. 德国标准
International Organization for Standardization 国际标准化组织
Japanese Industrial Standards 日应用举例
四、一些主要国家的标准
1．美国标准（ANSI）
（1）直径、半径的注法 视图明确反映为圆形时，不注直径代号DIA（DIAMETER）或 D，如图（a）所示；只有一个非圆视图时，尺寸数字后加注直径 代号DIA或D，如图（b）所示。
（a）
（b）
四、一些主要国家的标准
1．美国标准（ANSI）
（2）半径、球形的注法 对于半径尺寸一般数字后不加注半径代号R（RADIUS）。当 半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸 数字后加注代号TRUER（TRUE RADIUS，真实半径）。球形代 号在尺寸数字后加注代号SPHER DIA（SPHER DIAMETER，球 直径）或SPHERR（SPHER RADIUS，球半径）。
机械制图7_机械图样中的特殊表示法共56页
机械制图7_机械图样中的特殊表示法
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
拉
60、生活的道路一旦选定，就要勇敢地 走过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
拉
60、生活的道路一旦选定，就要勇敢地 走过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
中职机械-第七制图章机械图样的特殊表示法(劳社版统编教材课件)
圆柱、圆锥销的标记示例
§7－4 弹簧
一、圆柱螺旋压缩弹簧各部分名称及尺寸计算 二、圆柱螺旋压缩弹簧的画法 三、圆柱螺旋压缩弹簧画法举例
§7－4 弹簧
一、圆柱螺旋压缩弹簧各部分名称及尺寸计算
线径d 弹簧外径D 弹簧内径D1 弹簧中径D2 节距t 有效圈数n、支承 圈数nz和总圈数n1 自由高度H0 展开长度L
五、螺纹紧固件的连接画法 3．螺钉连接
连接螺钉
§7－1 螺纹及螺纹紧固件表示法
五、螺纹紧固件的连接画法 3．螺钉连接
紧定螺钉
§7－2 齿轮
一、直齿圆柱齿轮的几何要素及尺寸关系 二、直齿圆柱齿轮几何要素的尺寸计算 三、圆柱齿轮的画法规定 *四、锥齿轮、蜗杆与蜗轮的画法
车床主轴箱中的 齿轮传动视频
§7－2 齿轮
§7－1 螺纹及螺纹紧固件表示法
一、螺纹的基本知识 1．螺纹的形成 螺纹的加工方法：
加工外螺纹
加工内螺纹
§7－1 螺纹及螺纹紧固件表示法
一、螺纹的基本知识 2．螺纹的结构要素 牙型 直径 线数 螺距和导程 旋向
普通螺纹的主要参数
§7－1 螺纹及螺纹紧固件表示法
一、螺纹的基本知识 3．螺纹分类 紧固螺纹 如普通螺纹，牙形角60º，有粗牙和细牙之分。 传动螺纹 梯形螺纹，牙形角30º。 管螺纹 有60º和55 º两种 。 专用螺纹 如木螺丝等。
§7－1 螺纹及螺纹紧固件表示法
二、螺纹的画法规定
螺纹的画法规定
螺纹规定画法，是按国标的简化表达方式。
§7－1 螺纹及螺纹紧固件表示法
三、螺纹的图样标பைடு நூலகம் 1．螺纹的标记规定
螺纹类别 特征代号
标记示例
普通螺纹
M8×1-LH

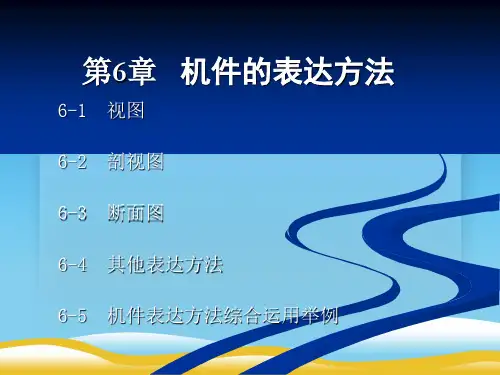

机械制图--机件的表达方法(ppt 86页)
