BPSK调制及解调实验报告
实验三 二相BPSK(DPSK)调制解调实验(已完成)
实验三二相BPSK(DPSK)调制解调实验一. 实验目的1.掌握二相BPSK（DPSK）调制解调的工作原理及电路组成。
2.了解载频信号的产生方法。
3.掌握二相绝对码与相对码的码变换方法。
二. 实验电路工作原理（一）调制实验：在本实验中，绝对移相键控（PSK）是采用直接调相法来实现的，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相位键控。
图9-1是二相PSK（DPSK）调制器电路框图。
图9-2是它的电原理图。
DPSK调制是采用码型变换法加绝对调相来实现，按键SW301，用来将D触发器Q 端输出置“1”。
DPSK是利用前后相邻码元对应的载波相对相移来表示数字信息的一种相移键控方式。
（二）解调实验：二相PSK(DPSK)解调器的总电路方框图如图9-6所示。
二相PSK(DPSK)的载波为1.024MHz，数字基带信号的码元速率有32Kbit/s。
从图9-6可见，该解调器由三部分组成：载波提取电路、位定时恢复电路与信码再生整形电路。
1.二相(PSK，DPSK)信号输入电路由BG701(3DG6)组成射随器电路，对发送端送来的二相(PSK、DPSK)信号进行前后级隔离，由U701(LM311)组成模拟信号放大电路，进一步对输入小信号的二相(PSK、DPSK)信号进行放大后送至鉴相器1与鉴相器2分别进行鉴相。
图9-6 解调器总方框图三. 实验内容1.二相BPSK调制实验用内载波发生器产生的信号作输入载波信号来观察TP301～TP307各测量点的波形。
2.二相DPSK调制实验加入差分编码器电路来传输二相DPSK信号，即将开关K302置成2脚与3脚相连，其它开关设置不变，重做上述内容。
3.二相BPSK解调实验4.二相DPSK解调实验5.PSK解调载波提取实验四. 实验步骤及注意事项1.按下按键开关：K01、K02、K700。
2.跳线开关设置：K3012–3、K3021–2、K3031-2与3-4、K3042–3、K7012-3。
6.BPSK(DPSK)调制解调_标准实验报告
实验十五 BPSK/DPSK调制解调实验【实验内容】1.二相BPSK调制解调实验2.二相DPSK调制解调实验3.PSK解调载波提取实验【实验目的】1.掌握二相BPSK（DPSK）调制解调的工作原理及电路组成。
2.了解载频信号的产生方法。
3.掌握二相绝对码与相对码的码变换方法。
【实验环境】1 实验分组：两人一组或者单人2 设备：计算机，双通道数字存储示波器，通信原理实验平台3 软件：数字存储示波器相关软件【实验原理】（一）调制实验：调制实验中，绝对相移键控（PSK）是采用直接调相法来实现的，也就是输入的基带直接控制已输入载波相位的变化来实现相位键控的.图9-1是二相PSK（DPSK）调制器电路框图。
图9-2是它的电原理图。
图9-3 是 PSK DPSK编码波形图。
PSK调制在数字通信系统中是一种极重要的调制方式。
它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控。
因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。
下面对图9-2中的电路作一分析。
1．载波倒相器模拟信号的倒相通常采用运放作倒相器，电路由U304等组成，来自1.024MHz载波信号输入到U304的反相输入端2脚，在输入端即可得到一个反相的载波信号，即Pi相载波信号。
为了使0相载波与Pi相载波的幅度相等，在电路中加了电位器W302。
K 302K 301绝对码与转换电路相对码512K H z 方波入32k H z 时钟入32K H z 伪码1.024M H z 方波入电路C L K231K 304132T P 305T P 303T P 302T P 301器T P 3040相载波载波反相3164π相载波开关1开关225反相器T P 309T P 307P S K 调制输出1K 303234相器加T P 308T P 306去K 701的1脚C P U 中央控制处理器来至增量调制ΔM 码数字信号输出128K H z 方波(1010码)64K H z 方波(1100码)图9-1 P S K 调制及测量点分布原理框图图9-3 PSK DPSK编码波形2.模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。
bpsk 实验报告
bpsk 实验报告BPSK实验报告引言BPSK（Binary Phase Shift Keying）是一种常用的数字调制方式，它将二进制数据转换成相位的变化来进行传输。
在本次实验中，我们将研究BPSK调制的原理、性能以及在通信系统中的应用。
一、BPSK调制原理BPSK调制是一种相位调制方式，它将二进制数据转换成两个相位状态：0对应0°相位，1对应180°相位。
这种相位变化可以通过正弦波进行表示。
在发送端，二进制数据经过调制器转换成相应的相位信号，然后通过信道传输到接收端。
在接收端，接收到的信号经过解调器解调，得到原始的二进制数据。
二、实验步骤1. 准备工作：搭建BPSK调制与解调实验电路。
将信号源与调制器连接，调制器与解调器连接，解调器与示波器连接。
2. 生成二进制数据：通过信号源生成一串二进制数据，作为待调制的信号。
3. BPSK调制：将二进制数据输入到调制器中，调制器将其转换成相应的相位信号。
通过示波器观察调制后的信号波形。
4. 信号传输：将调制后的信号通过信道传输到接收端。
5. BPSK解调：接收端的解调器将接收到的信号解调，得到原始的二进制数据。
通过示波器观察解调后的信号波形。
6. 性能评估：比较解调后的二进制数据与原始数据，计算误码率（Bit Error Rate, BER），并分析BER与信噪比（Signal-to-Noise Ratio, SNR）之间的关系。
三、实验结果与分析通过实验，我们观察到了BPSK调制与解调的波形，得到了解调后的二进制数据。
根据实验结果，我们计算出了不同SNR下的误码率。
通过绘制误码率-SNR曲线，我们可以看到误码率随着SNR的增加而逐渐减小。
这是因为较高的信噪比可以提高信号的质量，减少误码率。
在实际通信系统中，BPSK调制广泛应用于低速率的数字通信系统，特别是在低信噪比环境下。
由于BPSK调制只有两个相位状态，相对于其他调制方式，它的复杂度较低，抗干扰性能较好。
BPSK调制及解调实验报告
BPSK调制及解调实验报告实验目的：1.了解二进制调制的基本原理和BPSK调制的工作原理；2.掌握BPSK调制的实际操作步骤；3.了解BPSK解调的原理和实际操作步骤；4.通过实验，验证BPSK调制及解调系统的性能。
实验仪器：1.函数发生器2.1MHz双踪示波器3.BPSK调制及解调实验装置实验原理：二进制调制（Binary Phase Shift Keying，BPSK）是一种常用的数字调制方法，通过改变载波的相位来表示二进制数字0和1、在BPSK调制中，当输入信号为1时，调制后的信号发生180度的相位移动；当输入信号为0时，调制后的信号保持相同的相位。
1.产生基带二进制信号；2.将基带二进制信号进行调制，得到BPSK信号；3.通过载波和BPSK信号相乘，得到带载波的BPSK信号。
BPSK解调的基本原理是将接收到的信号与本地载波进行乘积运算，并通过低通滤波器滤除高频成分，得到解调后的二进制信号。
实验步骤：1.连接实验仪器，按照实验电路图将实验装置连接起来；2.在函数发生器上设置合适的频率、幅度和偏置，作为输入信号；3.调节函数发生器的频率和幅度，观察函数发生器输出信号和示波器上的波形；4.调节函数发生器的频率和幅度，使得示波器上的波形呈现BPSK调制后的波形特征；5.开始数据传输，通过改变输入信号的二进制位来模拟数据的传输；6.通过实时观察带载波的BPSK信号波形，验证BPSK调制的效果；7.将接收到的信号输入到解调器中，观察解调后的二进制信号的波形；8.通过比较发送的数据和接收的数据，验证BPSK解调的正确性和可靠性。
实验结果：经过实验，我们成功实现了BPSK调制及解调系统的搭建，并通过观察波形和比较数据的方法验证了其正确性和可靠性。
在BPSK调制过程中，输入为0和1时，输出的波形相位有明显的反转；在解调过程中，通过滤波器的处理，成功地恢复了输入信号的二进制数据。
实验总结：通过本次实验，我们深入了解了BPSK调制及解调的原理和实际操作步骤。

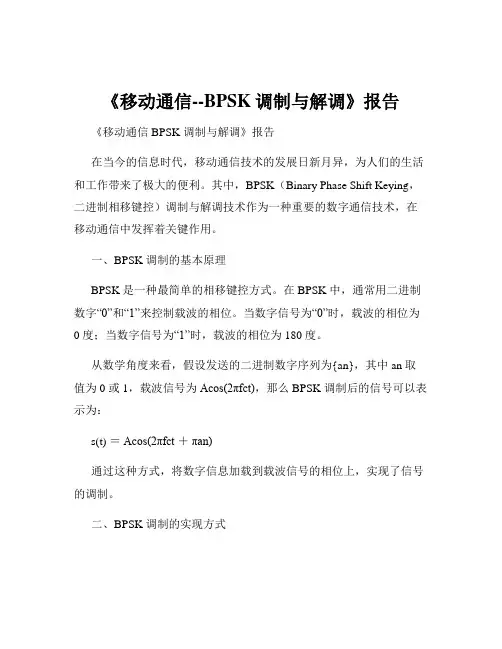

《移动通信--BPSK调制与解调》报告
《移动通信--BPSK调制与解调》报告《移动通信BPSK 调制与解调》报告在当今的信息时代，移动通信技术的发展日新月异，为人们的生活和工作带来了极大的便利。
其中，BPSK（Binary Phase Shift Keying，二进制相移键控）调制与解调技术作为一种重要的数字通信技术，在移动通信中发挥着关键作用。
一、BPSK 调制的基本原理BPSK 是一种最简单的相移键控方式。
在 BPSK 中，通常用二进制数字“0”和“1”来控制载波的相位。
当数字信号为“0”时，载波的相位为0 度；当数字信号为“1”时，载波的相位为 180 度。
从数学角度来看，假设发送的二进制数字序列为{an}，其中 an 取值为 0 或 1，载波信号为Acos(2πfct)，那么 BPSK 调制后的信号可以表示为：s(t) ＝Acos(2πfct ＋πan)通过这种方式，将数字信息加载到载波信号的相位上，实现了信号的调制。
二、BPSK 调制的实现方式在实际应用中，BPSK 调制可以通过多种方式实现。
一种常见的方法是使用乘法器。
将数字信号与一个正弦载波相乘，得到调制后的信号。
另一种实现方式是基于数字电路，通过逻辑门和计数器等组件来生成 BPSK 调制信号。
这种方式在数字通信系统中应用广泛，具有稳定性高、易于集成等优点。
三、BPSK 解调的基本原理解调是从接收到的已调信号中恢复出原始数字信号的过程。
BPSK的解调通常采用相干解调的方法。
相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。
接收到的 BPSK 信号与本地载波相乘，然后通过低通滤波器滤除高频分量，再进行抽样判决，恢复出原始的数字信号。
四、BPSK 解调的实现过程首先，接收到的信号与本地载波相乘，得到：r(t) ＝ s(t) × cos(2πfct ＋φ)其中，φ 为本地载波与发送端载波的相位差。
经过乘法运算后，得到：r(t) ＝ 05A1 ＋cos(2πfct ＋πan ＋φ 2πfct)＝ 05A1 ＋cos(πan ＋φ)通过低通滤波器后，滤除高频分量，得到：r'（t) ＝ 05A1 ＋cos(πan ＋φ)最后，对 r'（t) 进行抽样判决。

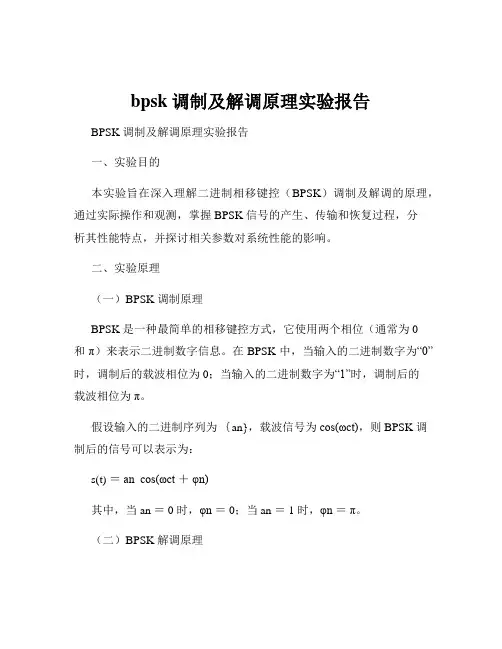

bpsk调制及解调原理实验报告
bpsk调制及解调原理实验报告BPSK 调制及解调原理实验报告一、实验目的本实验旨在深入理解二进制相移键控（BPSK）调制及解调的原理，通过实际操作和观测，掌握 BPSK 信号的产生、传输和恢复过程，分析其性能特点，并探讨相关参数对系统性能的影响。
二、实验原理（一）BPSK 调制原理BPSK 是一种最简单的相移键控方式，它使用两个相位（通常为 0和π）来表示二进制数字信息。
在 BPSK 中，当输入的二进制数字为“0”时，调制后的载波相位为 0；当输入的二进制数字为“1”时，调制后的载波相位为π。
假设输入的二进制序列为｛an}，载波信号为cos(ωct)，则 BPSK 调制后的信号可以表示为：s(t) ＝an cos(ωct ＋φn)其中，当 an ＝ 0 时，φn ＝ 0；当 an ＝ 1 时，φn ＝π。
（二）BPSK 解调原理BPSK 的解调通常采用相干解调的方法。
相干解调需要一个与发送端同频同相的本地载波。
接收到的 BPSK 信号与本地载波相乘后，通过低通滤波器滤除高频分量，再进行抽样判决，恢复出原始的二进制数字信息。
具体的解调过程如下：接收信号 r(t) ＝ s(t) ＋ n(t) （其中 n(t) 为加性高斯白噪声）与本地载波cos(ωct) 相乘得到：r(t) cos(ωct) ＝an cos(ωct ＋φn) ＋n(t) cos(ωct)＝ 1/2 an 1 ＋cos(2ωct ＋φn) ＋n(t) cos(ωct)经过低通滤波器后，滤除2ωc 频率成分，得到：1/2 an ＋n(t) cos(ωct)对其进行抽样判决，若抽样值大于 0，则判决为“0”；若抽样值小于0，则判决为“1”。
三、实验内容与步骤（一）实验内容1、产生 BPSK 调制信号2、加入高斯白噪声3、进行相干解调4、分析不同信噪比下的误码率性能（二）实验步骤1、利用编程语言（如 MATLAB）生成随机的二进制数字序列作为输入信号。
BPSK调制及解调实验报告
BPSK调制及解调实验报告实验报告一、实验目的1.了解BPSK调制及解调原理；2.掌握BPSK调制器和解调器的搭建方法；3.能够通过实验验证BPSK调制及解调的可行性。
二、实验器材1.信号源；2.信号调制器；3.信号解调器；4.示波器；5.各种连接线。
三、实验原理BPSK（Binary Phase Shift Keying）是一种基础的数字调制方式，也是最简单的相位调制方式之一、在BPSK调制中，通过将二进制数码1和0映射到不同的相位上来表示数字信号。
调制原理：1.将数字信号经过码元映射器将二进制数据转化为模拟信号；2.采用相位调制的方法，将数据信号的1和0分别对应到不同的相位上；3.将调制好的信号经过信号源发送出去。
解调原理：1.收到经过BPSK调制的信号；2.根据接收到的信号相位的变化来判断接收到的数据位是1还是0。
四、实验步骤1.搭建BPSK调制系统：将信号源连接到信号调制器，设置调制方式为BPSK，并设置合适的调制参数；2.搭建BPSK解调系统：将已调制的信号通过信号解调器接收并解调，将解调后的信号传送到示波器；3.调节信号源的参数，观察示波器上的波形变化，并记录下相应的数据；4.分析记录的数据，验证BPSK调制及解调的可行性。
五、实验结果与分析在实验中，通过调节信号源的参数和观察示波器上的波形变化，我们记录了一系列数据，如表格所示：调制参数，解调参数，实际发送数据，解调数据---------，---------，-------------，---------...，...，...，......，...，...，......，...，...，...根据记录的数据，我们可以对BPSK调制及解调的可行性进行分析。
通过观察解调数据与实际发送数据是否一致，可以评估解调器的正确性和精确度。
此外，还可以通过波形图的形状和幅度变化来验证调制及解调过程中信号的完整性和准确性。
六、实验总结BPSK调制及解调是一种基础的数字调制技术，通过将二进制数据映射到不同的相位来实现信号传输。
《移动通信--BPSK调制与解调》报告
1 1 zc (t ) U 0[m(t ) ns (t )]sin[ 1(t ) 2(t )] U 0 nc (t ) cos[ 1(t ) 2(t )] 2 2 1 1 U 0[m(t ) ns (t )]sin[ e(t )] U 0 nc (t ) cos[ e(t )] 2 2
- 3 -
图 1-3 发射信号波形
2.BPSK 信号的解调： 1）用 file sorce 模块取出 transmit 存储的 BPSK 信号进行解调（发送信号不经过无线信 道直接解调） 解调流程图如下图 2-1 所示：
图 2-1 解调流程图
直接取出发送端发射的 BPSK 信号(不经过无线信道)进行解调，本流程图用科斯塔斯环路法 进行 BPSK 信号的相干解调，由科斯塔斯环，我们可以很好地解决了相干解调中的载波同步 的问题。 File Source 模块：与 File Sink 模块对应，将保存的二进制文件内容取出 Throttle 模块：系统跟不上 CPU 处理速度，相当于延迟器
最后，特别感谢导师周清峰教授对我们实验的指导，在此表示最真挚的感工程系 章 杰：2012211496
桂永强：2012211513
- 10 -
三、实验总结： 本次实验是由桂永强、章杰相互协作，共同完成。实验的原理不是很难，主要解决了调 制信号相干解调的载波同步这一类问题。通过实验，收获良多： 团队协作能力： 这一点在本此实验中实在是很重要。一个人的项目与实验相当枯燥、乏味。有了队友的 合作与讨论与鼓励，实验会变得轻松、高效很多。 解决问题能力：
将 x(t ) 加入 Costas 环。
图 2-2 Costas 环
VCO 的同相、正交分量分别输出为：
bpsk调制及解调实验报告
BPSK调制及解调实验报告实验目的本实验旨在通过实践，深入理解二进制相移键控（BPSK）调制及解调的原理和实现方法。
实验原理BPSK是一种常用的调制技术，它将二进制数字0和1分别映射为相位0度和180度的信号。
调制器通过改变载波信号的相位来实现信号的调制，解调器通过检测信号的相位来实现信号的解调。
实验步骤1.准备工作：搭建实验所需的硬件平台，包括信号发生器、混频器、示波器等设备。
2.设置信号发生器：将信号发生器的频率设置为所需的载波频率，幅度设置为适当的数值。
3.设置混频器：将混频器的输入端连接到信号发生器的输出端，输出端连接到示波器的输入端。
4.调制信号：将二进制数据流输入到调制器，根据数据流的值选择相应的相位（0度或180度）来调制载波信号。
5.发送信号：将调制后的信号发送到混频器，混频器将调制信号与载波信号相乘，并输出到示波器上进行观察。
6.解调信号：在接收端，将接收到的信号输入到解调器中进行解调。
解调器根据信号的相位来判断数据流的值（0或1）。
7.观察解调结果：将解调器的输出连接到示波器上，观察解调后的信号波形是否与原始数据相匹配。
实验结果通过以上步骤，我们成功实现了BPSK调制及解调的过程，并获得了正确的解调结果。
观察示波器上的波形，我们可以清晰地看到调制信号的相位变化以及解调信号的恢复过程。
实验分析BPSK调制及解调是一种简单直观的调制技术，它在数字通信系统中得到了广泛应用。
通过本次实验，我们更加深入地了解了BPSK调制及解调的原理和实现过程，同时也对数字通信系统的工作原理有了更清晰的认识。
实验总结本次实验通过实际操作，深入理解了BPSK调制及解调的原理和实现方法。
通过观察示波器上的波形，我们成功地验证了BPSK调制及解调的正确性。
这对于我们进一步学习和实践数字通信系统具有重要意义。
参考文献暂无注意：该实验报告仅为参考样例，具体内容和格式要根据实际情况进行调整。
bpsk调制系统实验报告
bpsk调制系统实验报告实验四BPSK调制系统实验预习报告实验三BPSK调制系统实验一、实验目的1、掌握BPSK调制的实现电路组成和原理；2、掌握差分编码的原理和实现；3、掌握数字基带波形成形的原理和方法；4、掌握测试BPSK 系统性能的基本方法；二、实验仪器1、ZH5001通信原理基础实验箱一台2、20MHz双踪示波器一台3、函数信号发生器一台三、实验原理1．BPSK基本原理二进制相移键控（BPSK）可以用幅度恒定、相位随输入数字信息m（1、0码）变化的正弦信号表示，通常相位相差180°。
设比特平均能量为Eb，比特时间间隔为Tb，则传输的BPSK信号表示为S(t)?2Ebcos(2?fct??c) Tb其中?c为初始相位（本系统中，初始相位分别为450和?1350，可以根据需要设定）。
一个数据码流直接BPSK调制后的信号如图3.1所示：图3.1 数据码流直接调制后的BPSK信号2、Nyquist波形成形技术及实现在基带传输系统中，一系列的基带信号波形被变换成相应的发送基带波形后，就被送入信道。
信号通过信道传输，一方面要受到信道特性的影响，使信号产生畸变；另一方面信号被信道中的加性噪声所叠加，造成信号的随机畸变。
因此到达接收端的基带脉冲信号已经发生了畸变。
确定信号在受到加性白高斯噪声干扰下的最佳接收是采用匹配滤波器，使得在最佳抽样时刻的信噪比最大，然后再选择合适的判决门限进行判决，可使平均误比特率最小。
数字基带传输系统框图如图3.2所示。
图3.2 数字基带传输系统框图{an}为发送滤波器的输入符号序列，发送滤波器至接收滤波器就是整个基带系统的传输特性，用H(?)表示H(?)?GT(?)C(?)GR(?) 故接收滤波器的输出信号r(t)可表示为r(t)?1其中gR(t)?2?nagnR(tnTs)nR(t)也是基本码元H(?)ejwtd? 为整个基带系统的单位冲激响应，波形，Ts为传输的码元间隔。
BPSK,DBPSK调制及解调、载波同步实验报告
实验十一BPSK调制及解调实验一、实验目的1、掌握BPSK调制和解调的基本原理2、掌握BPSK数据传输过程,熟悉典型电路3、了解数字基带波形时域形成的原理和方法,掌握滚降系数的概念;4、熟悉BPSK调制载波包络的变化5、掌握BPSK载波恢复特点与位定时恢复的基本方法二、实验器材1、主控&信号源、9号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理2、BPSK调制解调(9号模块)实验框图说明基带信号的1电平和电平信号分别与256KHz载波及256KHz反相载波相乘,叠加后得到BPSK调制输出;已调信号送入到13模块载波提取单元得到同步载波;已调信号与相干载波相乘后,经过低通滤波和门限判决后,解调输出原始基带信号。
四、实验步骤实验项目一BPSK调制信号观测（9号模块）1、连线2、开电、设置主控菜单3、此时系统初始状态为:PN序列输出频率32KHz4、实验操作及波形观测。
(1)以9号模块“NRZ-I”为触发,观测“T”;(2)以9号模块“NRZ-Q”为触发,观测“Q”。
(3)以9号模块“基带信号”为触发,观测“调制输出”。
思考:分析似上观测的波形,分析与ASK有何关系?ASK基带中带有直流分量，与载波相乘后有载波分量；BPSK反相后基带信号由单极性变成双极性，相乘后，就没有载波分量，也就是没有频谱中没有尖峰。
实验项目二BPSK解调观测(9号模块)概述:本项目通过对比观测基带信号波形与解调输出波形,观察是否有延时现象,并且验证BPSK解调原理。
观测解调中间观测点TP8,深入理解BPSK解调原理。
1、保持实验项目一中的连线。
将9号模块的S1拨为“0000”2、以9号模块的“基带信号”为触发,观测13号模块的“SIN”,调节13号模块的W1使“SIN”的波形稳定,即恢复出载波。
3、以9号模块的“基带信号”为触发观测“BPSK解调输出”,多次单击13号模块的“复位”按键。
观测“BPSK解调输出”的变化。
bpsk调制解调实验报告
bpsk调制解调实验报告BPSK调制解调实验报告引言BPSK（Binary Phase Shift Keying）调制解调是一种常用的数字通信调制技术，它广泛应用于无线通信、卫星通信以及数字电视等领域。
本实验旨在通过实际操作，深入理解BPSK调制解调的原理和过程，并通过实验结果进行验证和分析。
一、实验目的本实验的主要目的如下：1. 理解BPSK调制解调的基本原理；2. 掌握BPSK调制解调的实现方法；3. 通过实验验证BPSK调制解调的性能。
二、实验原理BPSK调制解调是基于二进制信号的调制解调技术，它将数字信号转换为连续的正弦波信号，并通过正弦波信号的相位来表示二进制信号的“0”和“1”。
具体原理如下：1. BPSK调制BPSK调制将二进制信号转换为相位不同的正弦波信号。
当二进制信号为“0”时，相位不变；当二进制信号为“1”时，相位反转180度。
这样，通过正弦波信号的相位变化，就能够表示二进制信号的“0”和“1”。
2. BPSK解调BPSK解调是将接收到的正弦波信号转换为对应的二进制信号。
解调过程中，通过检测正弦波信号的相位变化，判断二进制信号的“0”和“1”。
如果相位变化为180度，则判断为“1”；如果相位不变，则判断为“0”。
三、实验步骤1. 实验准备连接信号发生器、BPSK调制解调器和示波器，确保各设备正常工作。
2. BPSK调制实验a. 设置信号发生器的频率和幅度，生成二进制信号。
b. 将二进制信号输入到BPSK调制器中，进行调制。
c. 将调制后的信号输出到示波器，观察波形变化。
3. BPSK解调实验a. 调整信号发生器的频率和幅度，生成BPSK调制后的信号。
b. 将接收到的信号输入到BPSK解调器中，进行解调。
c. 将解调后的信号输出到示波器，观察波形变化。
四、实验结果与分析通过实验观察和测量，得到了BPSK调制解调的波形图。
根据波形图，可以得出以下结论：1. BPSK调制波形BPSK调制后的波形图呈现出两种状态：相位不变和相位反转180度。
BPSK调制及解调实验分析报告
BPSK调制及解调实验分析报告BPSK调制及解调实验报告————————————————————————————————作者：————————————————————————————————⽇期：实验五 BPSK 调制及解调实验⼀、实验⽬的1、掌握BPSK 调制和解调的基本原理；2、掌握BPSK 数据传输过程，熟悉典型电路；3、了解数字基带波形时域形成的原理和⽅法，掌握滚降系数的概念；4、熟悉BPSK 调制载波包络的变化；5、掌握BPSK 载波恢复特点与位定时恢复的基本⽅法；⼆、实验器材1、主控&信号源、9号、13号模块各⼀块2、双踪⽰波器⼀台3、连接线若⼲三、实验原理1、BPSK 调制解调（9号模块）实验原理框PSK 调制及解调实验原理框图信号源256KPN15载波1基带信号调制输出低通滤波门限判决解调输⼊BPSK 解调输出LPF-BPSK相⼲载波取反256K载波2NRZ_INRZ_QIQ载波同步反相载波同步输⼊9# 数字调制解调模块SIN13# 载波同步及位同步模块2、BPSK调制解调（9号模块）实验框图说明基带信号的1电平和0电平信号分别与256KHz载波及256KHz反相载波相乘，叠加后得到BPSK调制输出；已调信号送⼊到13模块载波提取单元得到同步载波；已调信号与相⼲载波相乘后，经过低通滤波和门限判决后，解调输出原始基带信号。
四、实验步骤实验项⽬⼀BPSK调制信号观测（9号模块）概述：BPSK调制实验中，信号是⽤相位相差180°的载波变换来表征被传递的信息。
本项⽬通过对⽐观测基带信号波形与调制输出波形来验证BPSK调制原理。
1、关电，按表格所⽰进⾏连线。
源端⼝⽬的端⼝连线说明信号源：PN 模块9：TH1(基带信号) 调制信号输⼊信号源：256KHz 模块9：TH14(载波1) 载波1输⼊信号源：256KHz 模块9：TH3(载波2) 载波2输⼊模块9：TH4(调制输出) 模块13：TH2(载波同步输⼊) 载波同步模块信号输⼊模块13：TH1(SIN) 模块9：TH10(相⼲载波输⼊) ⽤于解调的载波模块9：TH4(调制输出) 模块9：TH7(解调输⼊) 解调信号输⼊2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPSK/DBPSK数字调制解调】。
bpsk实验报告
bpsk实验报告BPSK实验报告引言：在现代通信系统中，调制技术是非常重要的一环。
调制技术可以将数字信号转换为模拟信号，以便在传输过程中进行有效的传输和接收。
二进制相移键控（Binary Phase Shift Keying，BPSK）是一种常见的调制技术，本实验将通过搭建BPSK调制解调系统来深入了解其原理和性能。
一、实验目的本实验的主要目的是通过搭建BPSK调制解调系统，掌握BPSK调制解调的原理和过程，并测量其性能参数，包括误码率和信噪比。
二、实验原理BPSK调制是一种基带数字调制技术，它将二进制数字信号转换为相位的变化。
在BPSK调制中，数字“1”和“0”分别对应着不同的相位，通常为0°和180°。
在发送端，将输入的二进制信号转换为相应的相位，然后通过信道传输。
在接收端，通过解调器将接收到的信号转换为二进制信号。
三、实验器材和步骤1. 实验器材：- 信号发生器- BPSK调制解调器- 示波器- 信道模型- 计算机2. 实验步骤：1) 将信号发生器设置为产生二进制数字信号。
2) 将信号输入到BPSK调制解调器的发送端。
3) 将BPSK调制解调器的接收端连接到示波器。
4) 调整信号发生器的参数，观察示波器上的输出波形。
5) 测量误码率和信噪比，记录实验结果。
四、实验结果与分析通过实验，我们得到了一系列的实验结果。
首先，我们观察到示波器上的输出波形，可以清晰地看到相位的变化。
当输入为“1”时，波形相位发生180°的变化；当输入为“0”时，波形相位保持不变。
这验证了BPSK调制的原理。
接下来，我们进行了误码率和信噪比的测量。
通过对接收到的信号进行解调，并与发送端的信号进行比较，我们可以计算出误码率。
同时，我们还测量了信噪比，即信号与噪声的比值。
这些参数是评估调制解调系统性能的重要指标。
根据实验数据，我们可以分析误码率和信噪比之间的关系。
当信噪比较高时，误码率较低，说明系统的抗干扰能力较强。
《移动通信--BPSK调制与解调》报告
移动通信--BPSK调制与解调1. 引言移动通信是现代通信技术的重要组成部分，其中调制和解调技术是信号的传输和接收过程中的关键环节。
本报告将重点讨论二进制相移键控（Binary Phase Shift Keying，BPSK）调制和解调技术。
2. BPSK调制原理BPSK调制是一种基于相位的调制技术，它将输入的二进制数据流转换为相位差为180度的正弦信号。
具体来说，逻辑1和逻辑0分别对应不同相位的正弦信号，经过BPSK调制后的信号可以被传输至接收端进行解调。
BPSK调制可以用如下的数学表示：$$s(t) = A \\cdot \\cos(2\\pi f_c t + \\pi m)$$其中，$A$表示幅度，$f_c$表示载波频率，$t$表示时间，$m$表示输入信号。
对于BPSK调制，$m$的值只能为逻辑1或逻辑0。
3. BPSK解调原理BPSK解调是将接收到的BPSK调制信号恢复为原始的二进制数据流的过程。
解调过程基于相位差的改变来判断接收到的信号是逻辑1还是逻辑0。
BPSK解调可以用如下的数学表示：$$\\hat{m} = \\begin{cases}1, & \\text{if} \\ \\Delta\\phi > 0 \\\\0, & \\text{if} \\ \\Delta\\phi < 0\\end{cases}$$其中，$\\hat{m}$表示解调后的输出，$\\Delta\\phi$表示接收到的相位差。
如果相位差大于0，则认为接收到的是逻辑1；如果相位差小于0，则认为接收到的是逻辑0。
4. BPSK调制与解调的实现BPSK调制与解调可以通过软件仿真或硬件电路来实现。
在软件仿真方面，可以利用MATLAB等工具进行实现。
通过BPSK调制信号和加入噪声模拟信道，然后进行BPSK解调，可以得到解调后的输出。
在硬件电路方面，可以利用电子元器件进行设计和实现。
通过使用相位锁定环路电路和时钟恢复电路等技术来实现BPSK解调。
bpsk调制实验报告
bpsk调制实验报告BPSK调制实验报告引言BPSK（Binary Phase Shift Keying）是一种数字调制技术，常用于无线通信中。
本实验旨在通过搭建BPSK调制系统，验证其性能和可靠性，并对调制信号进行分析和解读。
一、实验目的本实验的主要目的有以下几点：1. 理解BPSK调制原理及其在数字通信中的应用；2. 搭建BPSK调制系统，实现信号的调制和解调；3. 分析调制信号的频谱特性和误码率。
二、实验设备和方法1. 实验设备：本实验使用的设备包括信号发生器、混频器、低通滤波器、示波器等。
2. 实验方法：（1）搭建BPSK调制系统：将信号发生器的输出信号与待调制信号相乘，然后经过混频器进行调制，再通过低通滤波器进行信号滤波。
（2）设置信号发生器的频率和幅度，调整混频器和滤波器的参数，使得调制后的信号能够在示波器上观察到。
（3）通过示波器观察调制信号的波形，并进行分析和解读。
（4）通过调整信号发生器的频率和幅度，观察调制信号的频谱特性。
（5）通过改变信道中的噪声水平，观察解调后的信号的误码率。
三、实验结果与分析1. 调制信号波形观察：通过示波器观察到的调制信号波形如图1所示。
可以看出，BPSK调制后的信号在两个相位上进行切换，分别对应二进制的0和1。
这种相位切换的方式使得信号的频谱较窄，能够提高信号的抗干扰能力。
2. 调制信号频谱特性：通过改变信号发生器的频率和幅度，观察到的调制信号频谱如图2所示。
可以看出，调制信号的频谱主要集中在载波频率附近，且具有明显的对称性。
这是由于BPSK调制中只有两个相位，相位切换导致频谱的集中和对称性。
3. 误码率分析：通过改变信道中的噪声水平，观察到的误码率如图3所示。
可以看出，当信道噪声较小时，解调后的信号几乎没有误码；但当信道噪声增加时，误码率逐渐上升。
这是由于噪声的存在导致接收信号与发送信号之间存在误差，从而引起误码。
四、实验总结通过本实验的搭建和观察，我们对BPSK调制的原理和性能有了更深入的了解。
bpsk调制及解调实验报告
bpsk调制及解调实验报告BPSK调制及解调实验报告引言无线通信技术的快速发展使得我们能够随时随地进行无线通信，而调制和解调技术则是无线通信中的重要环节。
本实验旨在通过实际操作，深入了解二进制相移键控（BPSK）调制与解调的原理和方法。
一、实验目的1. 了解BPSK调制与解调的基本原理；2. 掌握BPSK调制与解调的实验操作方法；3. 通过实验验证BPSK调制与解调的正确性。
二、实验原理BPSK调制是一种基本的数字调制方式，其原理是将二进制数字序列转换为相位信息，通过改变载波的相位来传输信息。
在BPSK调制中，二进制数字“0”和“1”分别对应载波相位的0度和180度。
BPSK解调的原理与调制相反，将接收到的信号与参考信号进行相乘，然后通过低通滤波器去除高频成分，得到原始的二进制数字序列。
三、实验器材1. 信号发生器：用于产生载波信号；2. BPSK调制解调器：用于进行BPSK调制与解调；3. 示波器：用于观察调制信号和解调信号。
四、实验步骤1. 连接实验器材：将信号发生器的输出与BPSK调制解调器的输入相连，将BPSK调制解调器的输出与示波器相连；2. 设置信号发生器：将信号发生器的频率设置为合适的数值，使其能够产生所需的载波信号；3. 进行BPSK调制：在BPSK调制解调器中设置二进制数字序列，观察示波器上的调制信号；4. 进行BPSK解调：将调制信号输入到BPSK调制解调器中，观察示波器上的解调信号；5. 调整参数：根据实际情况，适当调整信号发生器的频率和BPSK调制解调器的参数，观察调制信号和解调信号的变化。
五、实验结果与分析通过实验操作，我们成功地进行了BPSK调制与解调。
观察示波器上的调制信号和解调信号，可以清晰地看到载波相位的变化，以及解调信号中的二进制数字序列。
在实验过程中，我们发现调制信号的频率和相位与信号发生器的设置有关，通过调整信号发生器的频率，我们可以改变调制信号的频率；通过调整BPSK调制解调器的参数，我们可以改变调制信号的相位，从而实现不同的调制方式。
《移动通信--BPSK调制与解调》报告本月修正2023简版
《移动通信--BPSK调制与解调》报告移动通信--BPSK调制与解调一、引言移动通信是指无线通信技术在移动环境下的应用，随着科技的不断发展，移动通信已经成为现代社会中不可或缺的一部分。
其中，调制与解调技术是移动通信中的关键技术之一。
本文将介绍一种常用的调制与解调技术——二进制相移键控（Binary Phase Shift Keying，简称BPSK），并探讨其原理和应用。
二、BPSK调制原理BPSK调制是一种将数字信号转换为模拟信号的调制技术。
其原理是在每一个码元时间内，将二进制数字“1”或“0”对应的信号分别映射为不同的相位，具体来说，就是将“1”映射为0度相位，将“0”映射为180度相位。
这样，通过改变相位，我们可以将数字信息嵌入到载波信号中。
BPSK调制的数学表达式为：$$s(t) = \\sqrt{2E_p/T_p} \\cdot cos(2 \\pi f_c t +\\pi(1+n))$$其中，$E_p$为码元能量，$T_p$为码元时间，$f_c$为载波频率，$n$为二进制码元（取值为1或-1）。
三、BPSK解调原理BPSK解调是将经过调制的信号进行解调，还原为数字信号的过程。
解调的原理与调制相反，需要检测载波信号的相位差，进而确定数字“1”或“0”。
BPSK解调的数学表达式为：$$r(t) = s(t) \\cdot cos(2 \\pi f_c t + \\phi)$$其中，$r(t)$为接收到的信号，$\\phi$为接收信号的初始相位。
通过将接收到的信号与对应的载波进行相乘，我们可以得到该信号的基带信号，然后采样并判断基带信号的相位，即可还原出数字信号。
四、BPSK的优势与应用4.1 优势BPSK调制与解调技术具有以下优势：- 简单：BPSK只有两种相位状态，调制和解调过程简单，适用于资源受限的环境。
- 低误码率：BPSK调制方案中，相位差为180度，每个码元时间内只有一个相位变化，减少了错误的可能性。
2021年BPSK调制及解调实验报告
试验五BPSK调制及解调试验一、试验目1、掌握BPSK调制和解调基础原理;2、掌握BPSK数据传输过程, 熟悉经典电路;3、了解数字基带波形时域形成原理和方法, 掌握滚降系数概念;4、熟悉BPSK调制载波包络改变;5、掌握BPSK载波恢复特点与位定时恢复基础方法;二、试验器材1、主控&信号源、9号、13号模块各一块2、双踪示波器一台3、连接线若干三、试验原理1、BPSK调制解调（9号模块）试验原理框PSK调制及解调试验原理框图2、BPSK调制解调（9号模块）试验框图说明基带信号1电平和0电平信号分别与256KHz载波及256KHz反相载波相乘, 叠加后得到BPSK调制输出; 已调信号送入到13模块载波提取单元得到同时载波; 已调信号与相干载波相乘后, 经过低通滤波和门限判决后, 解调输出原始基带信号。
四、试验步骤试验项目一BPSK调制信号观察（9号模块）概述: BPSK调制试验中, 信号是用相位相差180°载波变换来表征被传输信息。
本项目经过对比观察基带信号波形与调制输出波形来验证BPSK调制原理。
1、关电, 按表格所表示进行连线。
2、开电, 设置主控菜单, 选择【主菜单】→【通信原理】→【BPSK/DBPSK数字调制解调】。
将9号模块S1拨为0000, 调整信号源模块W3使256 KHz载波信号峰峰值为3V。
3、此时系统初始状态为: PN序列输出频率32KHz。
4、试验操作及波形观察。
（1）以9号模块“NRZ-I”为触发, 观察“I”;（2）以9号模块“NRZ-Q”为触发, 观察“Q”。
（3）以9号模块“基带信号”为触发, 观察“调制输出”。
思索: 分析以上观察波形, 分析与ASK有何关系？试验项目二BPSK解调观察（9号模块）概述: 本项目经过对比观察基带信号波形与解调输出波形, 观察是否有延时现象, 而且验证BPSK解调原理。
观察解调中间观察点TP8, 深入了解BPSK解调原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五BPSK调制及解调实验
一、实验目的
1、掌握BPSK调制和解调的基本原理；
2、掌握BPSK数据传输过程，熟悉典型电路；
3、了解数字基带波形时域形成的原理和方法，掌握滚降系数的概念；
4、熟悉BPSK调制载波包络的变化；
5、掌握BPSK载波恢复特点与位定时恢复的基本方法；
二、实验器材
1、主控&信号源、9号、13号模块各一块
2、双踪示波器一台
3、连接线若干
三、实验原理
1、BPSK调制解调（9号模块）实验原理框
PSK调制及解调实验原理框图
2、BPSK调制解调（9号模块）实验框图说明
基带信号的1电平和0电平信号分别与256KHz载波及256KHz反相载波相乘，叠加后得到BPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波
相乘后，经过低通滤波和门限判决后，解调输出原始基带信号。
四、实验步骤
实验项目一BPSK调制信号观测（9号模块）
概述：BPSK调制实验中，信号是用相位相差180°的载波变换来表征被传递的信息。
本项目通过对比观测基带信号波形与调制输出波形来验证BPSK调制原理。
1、关电，按表格所示进行连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPSK/DBPSK数字调制解调】。
将9号模块的S1拨为0000，调节信号源模块W3使256 KHz载波信号峰峰值为3V。
3、此时系统初始状态为：PN序列输出频率32KHz。
4、实验操作及波形观测。
（1）以9号模块“NRZ-I”为触发，观测“I”；
（2）以9号模块“NRZ-Q”为触发，观测“Q”。
（3）以9号模块“基带信号”为触发，观测“调制输出”。
思考：分析以上观测的波形，分析与ASK有何关系？
实验项目二BPSK解调观测（9号模块）
概述：本项目通过对比观测基带信号波形与解调输出波形，观察是否有延时现象，并且验证BPSK解调原理。
观测解调中间观测点TP8，深入理解BPSK解调原理。
1、保持实验项目一中的连线。
将9号模块的S1拨为“0000”。
2、以9号模块测13号模块的“SIN”，调节13号模块的W1使“SIN”的波形稳定，即恢复出载波。
3、以9号模块的“基带信号”为触发观测“BPSK解调输出”，多次单击13号模块的
“复位”按键。
观测“BPSK解调输出”的变化。
4、以信号源的CLK为触发，测9号模块LPF-BPSK，观测眼图。
思考：“BPSK解调输出”是否存在相位模糊的情况？为什么会有相位模糊的情况？
五、实验报告
1、分析实验电路的工作原理，简述其工作过程；
输入的基带信号由转换开关转接后分成两路，一路经过差分编码控制256KHz的载频，另一路经倒相去控制256KHz的载频。
解调采用锁相解调，只要在设计锁相环时，使它锁定在FSK的一个载频上此时对应的环路滤波器输出电压为零，而对另一载频失锁，则对应的环路滤波器输出电压不为零，那末在锁相环路滤波器输出端就可以获得原基带信号的信息。
2、分析BPSK调制解调原理。
调制原理是：基带信号先经过差分编码得到相对码，再根据相对码进行绝对调相，
即将相对码的1电平和0电平信号分别与256K载波及256K反相载波相乘，叠加后得到DBPSK调制输出。
解调原理是：对2DPSK信号进行相干解调，恢复出相对码，再经码反变换器变换为绝对码，进而恢复出发送的二进制数字信息。
