纬地道路软件HintCAD进行公路设计运行流程

合集下载

纬地CAD设计系统操作步骤

纬地CAD设计系统操作步骤

纬地CAD设计系统操作步骤1.安装纬地CAD设计系统2.打开纬地CAD设计系统安装完成后,双击桌面上的纬地CAD快捷方式或者在开始菜单中找到纬地CAD的图标,点击打开软件。

3.创建一个新的绘图文件在纬地CAD的启动画面上,选择“新建”按钮,或者从菜单栏中选择“文件”-“新建”来创建一个新的绘图文件。

4.设置绘图单位与比例在新建绘图文件的对话框中,设置绘图的单位,如英寸、毫米、米等,并选择适合的比例尺。

5.绘制基本图形在纬地CAD的绘图界面上,可以使用各种绘图命令来绘制基本图形,如直线、圆、多边形等。

在命令栏中输入命令或者点击绘图工具栏上的相应按钮。

7.使用图层管理在绘图过程中,可以使用图层管理功能来控制不同图层上的元素。

可以通过选择特定图层来显示或隐藏相关图形,也可以应用不同的属性和样式。

8.应用尺寸和标注绘图完成后,可以使用尺寸和标注命令来给图形添加尺寸信息和文字标注。

可以选择线性尺寸、半径尺寸、角度尺寸等。

9.创建块和符号对于常用的图形元素,可以创建块和符号,并保存在库中以备复用。

通过插入块命令可以快速插入已保存的块。

10.打印与输出在完成绘图后,可以选择打印或输出绘图文件。

选择“文件”-“打印”打开打印设置对话框,选择打印机和纸张大小等参数。

11.学习和应用高级功能12.学习和应用快捷键使用纬地CAD设计系统时,掌握一些常用的快捷键可以提高工作效率。

可以通过查阅纬地CAD的帮助文档来学习和应用快捷键。

以上是纬地CAD设计系统的操作步骤详解。

通过逐步学习和实践,可以熟练掌握纬地CAD的使用,提高设计绘图的效率和质量。

纬地使用经验(一般道路设计流程)6.8

纬地使用经验(一般道路设计流程)6.8

纬地使用经验(一般道路设计流程)6.8工具:windows7 64位系统、纬地6.8软件1.路线设计:地形图处理→等高线分色→路线平面设计(选交点前先进行控制设置,不然桩号不对)→进行设计向导设计(公路等级、车道、超高加宽设计,项目标识有特殊段如匝道ZK则只需要输入Z)→平面自动分图(其中标准图框可以在项目管理器中更改)如下图:2.纵断面设计:地形图处理→找到首曲线、计曲线、高程点所在的图层→新数模→三维数据读入→三角构网→纵断面差值、横断面差值→纵断面设计按钮(计算显示)→范围缩放(输入“Z”回车,再输入“E”回车)这里会有些32位电脑出现AUTOCAD用尽系统内存的情况,64位无影响,处理办法:(1) 32位系统默认2G内存,打开3G开关可以解决此问题1)右击“开始”菜单的“附件”程序组中“命令提示符”图标,单击“以管理员身份运行”。

2)在命令提示符下,输入:bcdedit /set IncreaseUserVa 30723)重启计算机(2)关闭3G运行办法:1)右击“开始”菜单的“附件”程序组中“命令提示符”图标,单击“以管理员身份运行”。

2)在命令提示符下,输入:3) bcdedit /deletevalue IncreaseUserVa4)重启计算机缩放后得找到纵断面图,一般在纵坡图上方很小的一个点。

接下来进行纵断面拉坡设计。

纵断面设计过程中有线型不合适的点可以在数据中编改。

纵断面设计→选点(选择路线起点,绘制纵断面拉坡图,注意尽量保证平包纵)→实时修改(点选要修改的变坡点后输入“Z”自由修改,可对纵断面设计进行调整)→纵断面设计(点击实时修改,输入“T”切线命令,进行竖曲线设计)→纵断面绘图(绘图比例V1:400 H1:2000,依次点选地质概况、填挖高度、设计高程、地面高程、坡度和坡长、直线及平曲线、里程桩号)→点击批量绘图→输入起始页码回车→输入终止页码回车→点选绘图基点得到纵断面图3.横断面设计路基设计计算→控制参数输入→横断面数据修改、或者导入→横断面绘图→绘图控制(1:400横向、插入图框、中线对齐、自动剪断地面线宽度20m、绘出路槽图形、记录三维数据、沟底标高、坡口脚距离、边坡坡度和横坡坡度、用地界宽)→设计控制(土方数据文件、添加起始和终止点的桩号)→土方控制(计入排水沟面积、填方扣路槽、挖方加路槽)→设计绘图(点取基点、输入起始页码)→得到横断面图补充说明:一、路线设计1 ) 虚交设置转角比较大的时候:做辅助线,但是必须在做辅助线时先进行其他类型平曲线设置,否则会出现致命错误(注意:纬地6.8做辅助线应该打开最近点使直线两端点分别处于交点两条线上,如图所示,6.8版本选不到交点仅能选择端点,也可以直接选择最近点)→得到虚交点A和B→打开主线设计框→选择交点6点击虚交→点击虚交设置→点击虚交点0再点击插入按钮→输入虚交点名称A和B→点击虚交点A和B的坐标再点击拾取按钮→拾取A和B的端点→点击完成按钮→得到虚交线点击拖动R按钮→选取基点拖动得到虚交曲线→虚交线设置完毕2 )“S”型曲线设置主线平面设计插入两个交点→选择靠后的交点(可设置前后缓和长度)→点击拖动R按钮→打开主线平面设计→选择前交点→输入前后缓和长度→点击试算→点击计算绘图按钮→“S”型曲线设置完毕3)“C”型曲线设置打开主线平面设计→插入两个交点→找到第一个交点输入圆曲线半径和前后缓和长度→找到第二个交点输入前后缓和长度并选择与前交点相接模式→点击试算并点击计算绘图按钮→“C”型曲线设置完毕4 )卵型曲线设计打开主线平面设计→插入两个交点→找到第一个交点设置其交点半径和前缓长→点击试算→点击计算绘图按钮→打开主线平面设计→找到第二交点滑动块→输入前缓长(和第一个的后缓长一样)→前缓曲率半径修改为和前交点圆曲线半径一致的数字(表示从圆曲线半径开始渐变)→输入后缓长→选择与前交点相接的反算模式→点击试算→点击计算绘图→得到卵型缓和曲线5)多余路线删除命令打开主线平面设计→删除不需要的交点→点击计算绘图→点击工具命令→选择删除路线按钮→点选多余交点路线→得到修改后路线(如果没有只需要重新打开主线平面设计点击计算绘图即可)以上就是纬地6.8平纵基本操作内容,仅发表个人经验。

纬地公路设计详细步骤

纬地公路设计详细步骤

纬地公路设计详细步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,页面项目菜单挑选新建项目,在插入的新建项目对话框中输出项目名称,再挑选下载,将预设的以项目名称命名的项目文件留存在我们创建的文件夹中。

二、路线平面设计1、关上地形图,地形图可以之前放到项目文件夹中以便利搜寻。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位z,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位z确定点击鼠标右键回到主线平面设计对话框。

各交点位z若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位z。

导线及交点位z确定后可以开始进行平曲线的设计。

3、我们现在可以已经开始平曲线的设计,拖曳主线平面设计底部的滑柄至第一个交点,挑选平曲线排序模式为常规模式,通常路线设计采用最少的就是常规模式。

输出前缓解曲线长度、曲线半径、后缓解曲线长度,页面对话框底部的试算获得计算结果。

也可选择拖曳r,根据命令行的程序提示信息输出拖曳基点,则可以在屏幕中动态的拖曳曲线去掌控平曲线的参数。

4、在主线平面设计的掌控那一栏中可以输出路线的起点桩号,在绘图与标示中挑选须要标示的项,输出标示字低。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形平衡后可以在项目菜单栏挑选设计凡塘,在插入的设计凡塘对话框中一步一步的挑选路线的各项参数。

第一步必须挑选项目类型,接着就是道路等级、设计车速。

纬地公路设计软件使用方法

纬地公路设计软件使用方法

纬地公路设计软件使用方法纬地公路设计软件使用步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,点击项目菜单选择新建项目,在弹出的新建项目对话框中输入项目名称,再选择浏览,将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位置,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。

各交点位置若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。

导线及交点位置确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式,一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度,点击对话框底部的试算得到计算结果。

也可选择拖动R,根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导,在弹出的设计向导对话框中一步一步的选择路线的各项参数。

第一步要选择项目类型,接着是道路等级、设计车速。

纬地系统应用常规步骤

纬地系统应用常规步骤

系统应用常规步骤使用HintCAD V5.7版进行公路路线及互通立交的设计工作,一般步骤如下。

1.2.1 常规公路施工图设计项目(对于工程可行性研究或初步设计项目,根据需要简略应用下述有关内容)1)点击“项目”→“新建项目”,指定项目名称、路径,新建公路路线设计项目。

2)点击“设计”→“主线平面设计”(也可交互使用“立交平面设计”),进行路线平面线形设计与调整;直接生成路线平面图,在“主线平面设计”(或“立交平面设计”)对话框中点击“保存”得到*.jd数据和*.pm数据。

3)点击“表格”→“输出直曲转角表”功能生成路线直线、曲线转角表。

4)点击“项目”→“设计向导”,根据提示自动建立:路幅宽度变化数据文件(*.wid)、超高过渡数据文件(*.sup)、设计参数控制文件(*.ctr)、桩号序列文件(*.sta)等数据文件。

5)点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。

6)使用“项目管理”或利用“HintCAD专用数据管理编辑器”结合实际项目特点修改以下数据文件:路幅宽度变化数据文件(*.wid)、超高过渡数据文件(*.sup)、设计参数控制数据文件(*.ctr)等,这些数据文件控制项目的超高、加宽等过渡变化和横断面设计情况。

7)点击“数据”→“纵断数据输入”输入纵断面地面线数据(*.dmx);“数据”→“横断数据输入”功能输入横断面地面线数据(*.hdm);并在项目管理器中添加该数据文件。

8)点击“设计”→“纵断面设计”进行纵断面拉坡和竖曲线设计调整,保存数据至*.zdm 文件中。

9)点击“设计”→“纵断面绘图”生成路线纵断面图,同时根据设计参数控制文件(*.ctr),标注各类构造物,点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。

10)点击“设计”→“路基设计计算”,生成路基设计中间数据文件(*.lj);并可由路基设计中间数据文件,点击“表格”→“输出路基设计表”计算输出路基设计表。

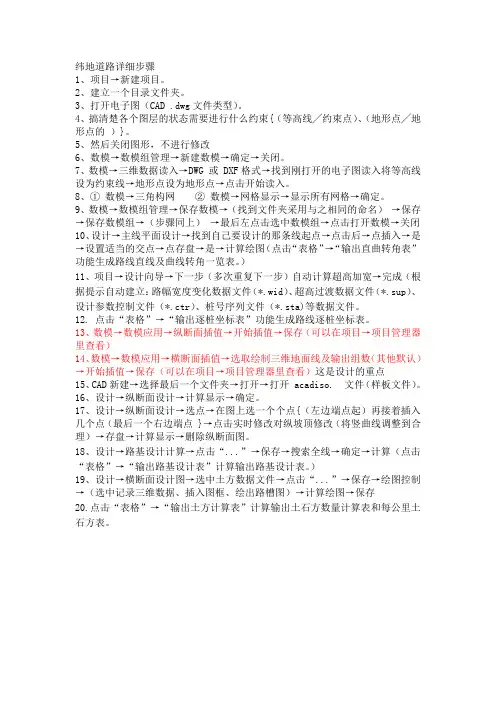

纬地道路详细步骤

纬地道路详细步骤

纬地道路详细步骤1、项目→新建项目。

2、建立一个目录文件夹。

3、打开电子图(CAD .dwg文件类型)。

4、搞清楚各个图层的状态需要进行什么约束{(等高线╱约束点)、(地形点╱地形点的)}。

5、然后关闭图形,不进行修改6、数模→数模组管理→新建数模→确定→关闭。

7、数模→三维数据读入→DWG 或 DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。

8、①数模→三角构网②数模→网格显示→显示所有网格→确定。

9、数模→数模组管理→保存数模→(找到文件夹采用与之相同的命名)→保存→保存数模组→(步骤同上)→最后左点击选中数模组→点击打开数模→关闭10、设计→主线平面设计→找到自己要设计的那条线起点→点击后→点插入→是→设置适当的交点→点存盘→是→计算绘图(点击“表格”→“输出直曲转角表”功能生成路线直线及曲线转角一览表。

)11、项目→设计向导→下一步(多次重复下一步)自动计算超高加宽→完成(根据提示自动建立:路幅宽度变化数据文件(*.wid)、超高过渡数据文件(*.sup)、设计参数控制文件(*.ctr)、桩号序列文件(*.sta)等数据文件。

12. 点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。

13、数模→数模应用→纵断面插值→开始插值→保存(可以在项目→项目管理器里查看)14、数模→数模应用→横断面插值→选取绘制三维地面线及输出组数(其他默认)→开始插值→保存(可以在项目→项目管理器里查看)这是设计的重点15、CAD新建→选择最后一个文件夹→打开→打开 acadiso. 文件(样板文件)。

16、设计→纵断面设计→计算显示→确定。

17、设计→纵断面设计→选点→在图上选一个个点{(左边端点起)再接着插入几个点(最后一个右边端点 }→点击实时修改对纵坡顶修改(将竖曲线调整到合理)→存盘→计算显示→删除纵断面图。

18、设计→路基设计计算→点击“...”→保存→搜索全线→确定→计算(点击“表格”→“输出路基设计表”计算输出路基设计表。

纬地道路设计详细步骤

纬地道路设计详细步骤

纬地道路设计详细步骤纬地道路辅助设计系统使用流程(一)这几天准备写个纬地道路辅助设计系统的使用流程,希望能对新手有点帮助。

写的比较笼统,有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,点击项目菜单选择新建项目,在弹出的新建项目对话框中输入项目名称,再选择浏览,将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位置,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。

各交点位置若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。

导线及交点位置确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式,一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度,点击对话框底部的试算得到计算结果。

也可选择拖动R,根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导,在弹出的设计向导对话框中一步一步的选择路线的各项参数。

纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)纬地道路辅助设计系统使用流程(一这几天准备写个纬地道路辅助设计系统的使用流程,希望能对新手有点帮助。

写的比较笼统,有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,页面项目菜单挑选新建项目,在插入的新建项目对话框中输出项目名称,再挑选下载,将预设的以项目名称命名的项目文件留存在我们创建的文件夹中。

二、路线平面设计1、关上地形图,地形图可以之前放到项目文件夹中以便利搜寻。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位z,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位z确定点击鼠标右键回到主线平面设计对话框。

各交点位z若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位z。

导线及交点位z确定后可以开始进行平曲线的设计。

3、我们现在可以已经开始平曲线的设计,拖曳主线平面设计底部的滑柄至第一个交点,挑选平曲线排序模式为常规模式,通常路线设计采用最少的就是常规模式。

输出前缓解曲线长度、曲线半径、后缓解曲线长度,页面对话框底部的试算获得计算结果。

也可选择拖曳r,根据命令行的程序提示信息输出拖曳基点,则可以在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计顺利完成后可以在对话框中挑选计算机上安装留存路线平面数据。

页面对话框中的排序绘图可以看见在地形图中路线平面图已经绘制出,且路线标示也同时顺利完成。

三、设计向导功能平面线形平衡后可以在项目菜单栏挑选设计凡塘,在插入的设计凡塘对话框中一步一步的挑选路线的各项参数。

纬地道路设计软件教程

纬地道路设计软件教程

纬地道路设计软件教程纬地道路设计软件( HintCAD)教程目录第一章系统主要功能及常规应用步骤 (4)1.1系统主要功能 (4)1.2系统应用常规步骤 (10)1.3系统版本及安装说明 (14)第二章纬地设计向导与项目管理 (26)2.1纬地设计向导 (26)2.2项目管理 (33)2.3纬地项目中心 (36)第三章路线平面线形设计 (39)3.1前言 (39)3.2平面线形设计方法之一“曲线设计法”393.3平曲线的设计方法之二“交点设计法”573.4平面自动分图 (64)第四章纵、横断面数据准备与纵断面设计绘图 (69)4.1纵断面地面线数据输入 (69)4.2横断面地面线数据输入 (70)4.3纵断面动态拉坡设计 (71)4.4路线纵断面图绘制 (75)4.5边沟、排水沟沟底标高设计 (77)第五章路基设计计算 (79)5.1路基设计计算 (79)5.2路基超高与加宽的计算 (80)第六章参数化横断面设计绘图 ... 错误!未定义书签。

6.1横断面设计与绘图..... 错误!未定义书签。

6.2横断面修改................. 错误!未定义书签。

6.3挖台阶处理................. 错误!未定义书签。

6.4横断面重新分图......... 错误!未定义书签。

第七章支挡防护构造物录入错误!未定义书签。

7.1支挡防护构造物录入. 错误!未定义书签。

7.2标准构造物录入(标准挡土墙录入) .. 错误!未定义书签。

7.3当前工程项目的挡墙设置 . 错误!未定义书签。

7.4注意事项..................... 错误!未定义书签。

7.5纬地挡土墙综合设计系统的配套应用 .. 错误!未定义书签。

第八章路线总体设计图及公路用地图绘制错误!未定义书签。

8.1路线总体设计图绘制. 错误!未定义书签。

8.2公路用地图绘制......... 错误!未定义书签。

8.3构造物标注................. 错误!未定义书签。

纬地道路辅助设计系统教程

纬地道路辅助设计系统教程

纬地道路辅助设计系统教程目录纬地道路辅助设计系统教程( HintCAD V5.0~6.0 )第二章纬地设计向导与项目管理 (16)2.1 纬地设计向导 (16)2.2 项目管理 (20)2.3 纬地项目中心 (27)第三章路线及立交平面线形设计 (23)3.1 前言 (23)3.2 平面线形设计方法之一“曲线设计法”233.3 立交平面线位设计 (25)3.4 四种起点接线方式 (27)3.5 中间曲线段数据输入与搭接 (29)3.6 七种终点接线方式 (30)3.7 曲线拖动 (34)3.8 接线计算和拖动接线计算 (35)3.9 自动接线计算 (35)3.10 平曲线的设计方法之二“交点设计法” (36)3.11 十一种交点法曲线设计计算方式383.12 平面曲线导入/导出 (40)3.13 平曲交点导入 (42)3.14 平面自动分图 (43)3.15 平面移线 (46)第四章纵、横断面数据准备与纵断面设计绘图 (47)4.1 纵断面地面线数据输入 (47)4.2 横断面地面线数据输入 (48)4.3 纵断面动态拉坡设计 (49)4.4 路线纵断面图绘制 (51)4.5 边沟、排水沟沟底标高设计 (52)第五章连接部图和路面标高图绘制 (54)5.1 连接部图(端部设计详图)的绘制545.2 路面标高图绘制 (55)5.3 端部平分线绘制――连接部双向路拱时路脊线绘制 (56)第六章路基设计计算 (57)6.1 路基设计计算 (57)第七章参数化横断面设计绘图 (59)7.1 横断面设计与绘图 (59)7.2 横断面修改 (64)7.3 挖台阶处理 (66)7.4 边坡相交计算 (67)第八章支挡防护构造物录入 (68)8.1 支挡防护构造物录入 (68)8.2 标准构造物录入(标准挡土墙录入)688.3 当前工程项目的挡墙设置 (69)8.4 注意事项 (70)8.5 继续开发 (70)第九章路线总体设计图及公路用地图绘制719.1 路线总体设计图绘制 (71)9.2 公路用地图绘制 (72)9.3 路线透视图绘制 (72)9.3 构造物标注 (74)第十章设计表格输出 (75)10.1 设计表格输出方式 (75)10.2 计算输出“直、曲线转角表”.7510.3 计算输出立交“匝道曲线表”.7510.4 计算输出立交匝道“主点坐标表”7610.5 计算输出“逐桩坐标表” (76)10.6 计算输出纵坡与竖曲线表 (76)10.7 计算输出路基设计表 (77)10.8 计算输出土石方计算表 (77)10.9 计算输出逐桩用地与坐标表 (79)10.10 计算输出超高加宽表 (79)10.11 计算输出路面加宽表 (80)10.12 计算输出边沟、排水沟设计表8010.13 计算输出总里程及断链桩号表8010.14 计算输出主要技术指标表 (81)第十一章电缆管线图绘制 (82)第十二章其它辅助功能 (83)12.1 生成桩号文件 (83)12.2 平面数据转换之Jd→Pm (83)12.3 平面数据转换之Pm→Jd (83)12.4 搜索确定连接部位置 (83)12.5 计算已知桩号的X、Y坐标 (84)12.6 搜索路线中心线上任意点桩号.8512.7 计算两点方位角 (86)12.8 计算任意桩号的设计标高 (86)12.9 计算路线外一点到中心线距离与桩号8612.10 绘制已知桩号的法线 (86)12.11 标注坐标点 (86)12.12 智能标注坐标 (87)12.13 示坡线绘制 (87)12.14 计算桥梁等桩位坐标 (87)12.15 外业放线计算 (88)12.16 土石方数量估算与计算平均填土高度8812.17 坐标换带 (90)12.18 单桩填挖 (91)12.19 线形显示 (91)第十三章数据文件介绍 (92)13.1 平面线形数据文件(*.pm) (93)13.2 交点设计法平面数据文件(*.jd)9413.3 纵断面设计数据文件(*.zdm)9413.4 路幅宽度数据文件(*.wid) (95)13.5 超高过渡数据文件(*.sup) (96)13.6 路基设计中间数据文件(*.lj)9713.7 纵断面地面线数据文件(*.dmx)9713.8 横断面地面线数据文件(*.hdm)9813.9 土方数据文件(*.tf) (99)13.10 设计参数控制数据文件(*.ctr)暨“控制参数录入” (99)13.11 沟底纵坡变坡点数据文件(*.zbg和*.ybg) (104)13.12 平面数据导入文件(*.jdx) (104)13.13 平面交点数据导入文件(*.*)10513.14 三维数模组文件(*.GTM) 10513.15 横断面三维数据文件(*.3DR)105第十四章关于路线测量断链 (106)14.1 关于断链处理 (106)14.2 纬地系统关于断链的处理方法106第十五章数字地面模型建立与应用 (109)15.1 主要功能说明 (109)15.2 数模建立与应用 (111)第十六章平交口设计 (126)16.1 平交口设计命令详细说明 (126)16.2 常见平交口模型建立过程 (130)16.3 深入了解纬地平交口基本模型单元134第二章纬地设计向导与项目管理2.1 纬地设计向导菜单:项目——设计向导命令:Hwizard纬地系统V3.0~V5.6版在国内首先建立起基于现行《公路工程技术标准》和《公路路线设计规范》的纬地路线与立交设计专用标准数据库,并研制开发“纬地设计向导”功能,该功能自动为不同等级和标准的设计项目选取超高与加宽过渡区间、数值,以及填挖方边坡、边沟排水沟等设计控制参数,引导用户更加快捷、方便地完成路线与互通式立交设计工作。

纬地系统应用常规步骤

纬地系统应用常规步骤

2 系统应用常规步骤使用HintCAD V5.6版进行公路路线及互通立交的设计工作,一般步骤如下:①常规公路施工图设计项目1)点击“项目”→“新建项目”,指定项目名称、路径,新建公路路线设计项目。

2)点击“设计”→“主线平面设计”(也可交互使用“立交平面设计”),进行路线平面线形设计与调整;直接生成路线平面图,在“主线平面设计”(或“立交平面设计”)对话框中点击“保存”生成:*.jd数据和*.pm数据。

4)点击“项目”→“设计向导”,根据提示自动生成::路幅宽度变化数据文件(*.wid)、超高过渡数据文件(*.sup)、设计参数控制文件(*.ctr)、桩号序列文件(*.sta)等数据文件。

6)使用“项目管理”或利用“HintCAD专用数据管理编辑器”结合实际项目特点修改以下数据文件:路幅宽度变化数据文件(*.wid)、超高过渡数据文件(*.sup)、设计参数控制数据文件(*.ctr)等,这些数据文件控制项目的超高、加宽等过渡变化和横断面设计情况。

7)点击“数据”→“纵断数据输入”输入纵断面地面线数据(*.dmx);“数据”→“横断数据输入”功能输入横断面地面线数据(*.hdm);并在项目管理器中添加该数据文件。

8)点击“设计”→“纵断面设计”进行纵断面拉坡和竖曲线设计调整,保存数据至*.zdm 文件中。

10)点击“设计”→“路基设计计算”,生成路基设计中间数据文件(*.lj);并可由路基设计中间数据文件,点击“表格”→“输出路基设计表”计算输出路基设计表。

11)点击“设计”→“支挡构造物处理”输入有关挡墙等支挡物数据,并将其保存到当前项目中。

12)点击“设计”→“横断设计绘图”,绘制路基横断面设计图,同时直接输出土石方数据文件(*.tf)、根据需要输出路基三维数据(C:\Hint40\Lst\hdmt.tmp)和左右侧沟底标高数据(C:\Hint40\Lst\zgdbg.tmp)、(C:\Hint40\Lst\ygdbg.tmp)。

纬地道路设计软件教程

纬地道路设计软件教程

纬地道路设计软件教程纬地道路设计软件( HintCAD)教程第一章系统主要功能及常规应用步骤1.1系统主要功能1.1.1 路线辅助设计(1)平面动态可视化设计与绘图系统沿用传统的导线法(交点法)经典理论,可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计,在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时,可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术,可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线,并可以对路线中任一控制单元(均为CAD的线元实体)方便地进行平移、旋转、缩放等操作调整,从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时,系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图(图像)上的上述功能,同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

(2)断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上,支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数;对设计者指定的控制点高程或临界坡度,受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目,将在以后版本中增加自行回归纵坡(点)数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图,自动标注沿线桥、涵等构造物,绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线,同样适用于互通式立交匝道的纵断面设计与绘图。

(3)超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化,进而完成路基设计与计算、方便、准确地输出路基设计表,可以自动完成该表中平、竖曲线要素栏目的标注。

系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上,通过“设计向导”功能自动为项目取用超高和加宽参数,并建立控制数据文件。

纬地道路辅助设计系统教程(HINTCAD V5.0~6.0)

纬地道路辅助设计系统教程(HINTCAD V5.0~6.0)

第一部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 )第一章系统主要功能及常规应用步骤1.1系统主要功能1.1.1 路线辅助设计(1)平面动态可视化设计与绘图系统沿用传统的导线法(交点法)经典理论,可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计,在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时,可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术,可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线,并可以对路线中任一控制单元(均为CAD的线元实体)方便地进行平移、旋转、缩放等操作调整,从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时,系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图(图像)上的上述功能,同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

(2)断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上,支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数;对设计者指定的控制点高程或临界坡度,受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目,将在以后版本中增加自行回归纵坡(点)数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图,自动标注沿线桥、涵等构造物,绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线,同样适用于互通式立交匝道的纵断面设计与绘图。

(3)超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化,进而完成路基设计与计算、方便、准确地输出路基设计表,可以自动完成该表中平、竖曲线要素栏目的标注。

系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上,通过“设计向导”功能自动为项目取用超高和加宽参数,并建立控制数据文件。

纬地道路CAD软件常规公路施工图设计项目基本步骤

纬地道路CAD软件常规公路施工图设计项目基本步骤

纬地道路CAD软件常规公路施工图设计项目基本步骤办公室卫生管理制度一、主要内容与适用范围1•本制度规定了办公室卫生管理的工作内容和要求及检查与考核。

2•此管理制度适用于本公司所有办公室卫生的管理二、定义1 •公共区域:包括办公室走道、会议室、卫生间,每天由行政文员进行清扫;2•个人区域:包括个人办公桌及办公区域由各部门工作人员每天自行清扫。

1.公共区域环境卫生应做到以下几点:1)保持公共区域及个人区域地面干净清洁、无污物、污水、浮土,无死角。

2)保持门窗干净、无尘土、玻璃清洁、透明 ___________3)保持墙壁清洁,表面无灰尘、污迹。

4 ) 保持挂件、画框及其他装饰品表面干净整洁。

5)保持卫生间、洗手池内无污垢,经常保持清洁,毛巾放在固定(或隐蔽)的地方。

6)保持卫生工具用后及时清洁整理,保持清洁、摆放整齐。

7) 垃圾篓摆放紧靠卫生间并及时清理,无溢满现象。

2.办公用品的卫生管理应做到以下几点:1)办公桌面:办公桌面只能摆放必需物品,其它物品应放在个人抽屉,暂不需要的物品就摆回柜子里,不用的物品要及时清理掉。

2)办公文件、票据:办公文件、票据等应分类放进文件夹、文件盒中,并整齐的摆放至办公桌左上角上。

3) 办公小用品如笔、尺、橡皮檫、订书机、启丁器等,应放在办公桌一侧,要从哪取使用完后放到原位。

4) 电脑:电脑键盘要保持干净,下班或是离开公司前电脑要关机。

5) 报刊:报刊应摆放到报刊架上,要定时清理过期报刊。

6) 饮食水机、灯具、打印机、传真机、文具柜等摆放要整齐,保持表面无污垢,无灰尘,蜘蛛网等,办公室内电器线走向要美观,规范,并用护钉固定不可乱搭接临时线。

7)新进设备的包装和报废设备以及不用的杂物应按规定的程序及时予以清除。

3.个人卫生应注意以下几点:1)不随地吐痰,不随地乱扔垃圾。

2)下班后要整理办公桌上的用品,放罢整齐。

3)禁止在办公区域抽烟。

4) 下班后先检查各自办公区域的门窗是否锁好,将一切电源切断后即可离开。

纬地道路软件HintCAD进行公路设计运行流程

纬地道路软件HintCAD进行公路设计运行流程

纬地三维道路辅助设计系统(Hint CAD V5.0~6.0)软件使用手册黑龙江工程学院土木与建筑工程学院2014年8月纬地三维道路辅助设计系统(Hint CAD V5.0~6.0)公路设计项目软件运行流程1. 启动系统,开始一个设计项目1.1 新建项目任何一个新设计项目的开始,必须从新建项目出发。

执行菜单“项目—新建项目”,显示对话窗体(如图1-1所示)。

(1)输入“新建项目名称”,如“Test_2012”;(2)通过“浏览”指定项目路径及项目文件名称,宜新建文件夹,单独存放本项目全部数据文件及成果文件,如“D:\Test_2012\Test_2012.Prj”;(3)点击“确定”按钮,完成设定。

1.2 打开项目打开一个已建立并保存在某文件夹的设计项目。

执行菜单“项目—打开项目”,显示对话窗体。

浏览查找要打开的项目名称(*.Prj),点击“打开”按钮。

2. 平面设计任何一个设计项目必须从平面设计开始。

(运行一次后,不再是必须)2.1 数据录入任何一个项目第一次做平面设计,必须从录入平面设计数据开始。

当运行一次后,不再是必须,(除非修改数据)。

平面设计数据录入方式可用三种模式。

2.1.1 手工录入本操作模式用于将已经完成的公路的平面设计数据键盘输入纬地系统之中,并将其转化为纬地系统专用路线平面交点设计数据文件。

本系统支持两种输入模式。

模式1:按交点桩号或交点间距模式录入平面设计数据执行菜单“数据—平面数据导入/导出”,显示对话窗体,如图2-1。

按格式要求键盘输入平面设计数据(适用于交点桩号/交点间距模式)。

点击按钮“导入为交点数据”,保存数据,文件名*.jd。

注意,最后一行数据的半径、偏角、缓和曲线等数据均应为零。

图1-1 新建设计项目窗体图2-1 按交点桩号/间距输入平面设计数据图2-2 按交点坐标输入平面设计数据模式2:按交点坐标模式录入平面设计数据执行菜单“数据—平面交点导入/导出”,显示对话窗体,如图2-2。

纬地道路设计详细步骤

纬地道路设计详细步骤

纬地道路辅助设计系统使用流程(一)这几天准备写个纬地道路辅助设计系统的使用流程,希望能对新手有点帮助。

写的比较笼统,有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,点击项目菜单选择新建项目,在弹出的新建项目对话框中输入项目名称,再选择浏览,将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位置,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。

各交点位置若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。

导线及交点位置确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式,一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度,点击对话框底部的试算得到计算结果。

也可选择拖动R,根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导,在弹出的设计向导对话框中一步一步的选择路线的各项参数。

纬地道路辅助设计系统教程(HintCAD V5

纬地道路辅助设计系统教程(HintCAD V5

第一部分纬地道路辅助设计系统教程HintCAD V5.0~6.0第一章系统主要功能及常规应用步骤1.1 系统主要功能路线辅助设计(1 )平面动态可视化设计与绘图系统沿用传统的导线法(交点法)经典理论,可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计,在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时,可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术,可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线,并可以对路线中任一控制单元(均为CAD 的线元实体)方便地进行平移、旋转、缩放等操作调整,从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时,系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图(图像)上的上述功能,同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

(2 )断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上,支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数;对设计者指定的控制点高程或临界坡度,受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目,将在以后版本中增加自行回归纵坡(点)数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图,自动标注沿线桥、涵等构造物,绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线,同样适用于互通式立交匝道的纵断面设计与绘图。

(3 )超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化,进而完成路基设计与计算、方便、准确地输出路基设计表,可以自动完成该表中平、竖曲线要素栏目的标注。

系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上,通过“设计向导”功能自动为项目取用超高和加宽参数,并建立控制数据文件。

用纬地道路辅助系统进行公路路线设计流程

用纬地道路辅助系统进行公路路线设计流程

用纬地道路协助系统进行道路主线设计1、点击项目,新建项目新建项目如 210 省道,项目文件路径及名称选择阅读,选择到安装纬地的路径、选择数模,创立新文件夹并命名文件夹名称如210省道并命名文件名。

2、主线平面设计一条道路的修筑,第一是要对主线平面进行设计,这样能够确立路线的基本走向,这是最重点的一步。

点击设计项中的主线平面设计,选择插入交点,并输入交点的坐标。

选择所要设计的交点,点击拖动,点击CAD中的交点,选择所配的半径等,点击计算画图,系统将计算出路线的曲线因素,这时,生成的圆曲线不是光滑曲线,在CAD命令栏中输入regen,圆曲线将变为圆滑曲线。

点击画图菜单栏中的平面自动分图,设置每页的长度,等项。

点击项目菜单栏中的设计导游,设置好路的超高、加宽,路基部署形式等。

最后我们就能够获得我们所需要的路线平面图。

3、路线纵断面设计平面线形设计好后,接下来后将会进行纵断面的路线设计。

第一步要做的是坡度和坡长数据的输入设置,点击数据菜单栏中的纵断数据输入。

点击设计菜单栏中的纵断面设计,点击设计显示,假如设计的起点桩号的坐标比较大的话,CAD的图纸中可能一下子看不到,那么请点击 CAD的缩放按纽,点击右键,选择菜单栏中的缩放范围,才能看到纵断面的图。

点击选点,选择起点桩号,点击插入下一个变坡点,直至选点达成。

接下来我们将进行竖曲线的设置,这是很重要的一步,也是很重点的一部。

再点击设计菜单栏中的纵断面设计,点击及时改正,选择变坡点,在 CAD的命令栏中输入R,输入回车,设计竖曲线的半径。

如还想改正竖曲线半径,则翻开纵断面设计栏中的竖曲线,选择半径,修改设计的半径,点击计算。

在最后设计达成以后,我们将数据进行保留,导出纵断面设计图。

4、路线横断面设计最后我们进行横断面路线设计,设计时期,我们能够依据车道数,路幅宽度,横坡等因素,来对横断面进行设计。

点击数据菜单栏中的横断面数据输入,选择按纵断面地面线文件提示桩号。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

纬地三维道路辅助设计系统(Hint CAD V5.0~6.0)软件使用手册 黑龙江工程学院土木与建筑工程学院2014年8月纬地三维道路辅助设计系统(Hint CAD V5.0~6.0)软件使用手册 黑龙江工程学院土木与建筑工程学院2014年8月模式2:按交点坐标模式录入平面设计数据执行菜单“数据—平面交点导入/导出”,显示对话窗体,如图2-2。

按格式要求键盘输入平面设计数据(适用于交点坐标模式)。

点击按钮“导入为交点数据”,保存数据,文件名(*.jd)。

注意,起点及终点数据的半径、偏角、缓和曲线等数据均应为零。

2.1.2 从已有文件导入本操作模式用于将已经完成的公路的平面设计数据从保存的文件中导入纬地系统之中,并将其转化为纬地系统专用路线平面交点设计数据文件。

本系统支持两种导入模式。

模式1:按交点桩号/交点间距模式导入平面设计数据执行菜单“数据—平面数据导入/导出”,显示对话窗体。

点击按钮“打开”,从文件夹中查找存有平面设计数据的文件(文本格式)并打开,(适用于交点桩号/交点间距模式)。

点击按钮“导入为交点数据”,保存数据为软件专用路线平面交点设计数据文件(*.jd)。

平面数据导入数据文件格式如下所示。

第一行数据分别为:平面交点总数(不含起点,同时等于此行以下数据的总行数),路线起点桩号,起点的X(N)坐标,起点的Y(E)坐标,起始边的计算方位角,交点桩号或交点间距控制位(0表示使用交点桩号模式;1表示使用交点间距模式)。

第二、三、......行数据分别为:交点编号,交点桩号(或交点间距),交点转角,平曲线半径,第一缓和曲线长度,第二缓和曲线长度。

最后一行数据分别为:终点编号,交点桩号,0,0,0,0。

示例数据文件1:交点间距模式 4 101000.000 50000.000 10000.000 15.2528 1JD1 301.564 500 12.1532 70 70JD2 512.257 600 -15.2324 80 80JD3 475.193 850 10.2245 80 80JD4 426.769 0 0 0 0注:交点的转角采用度、分、秒形式输入,右偏取正值,左偏取负值。

如表中15.2528表示转角为右偏15°25′28″。

表中-15.2324表示转角为左偏15°23′24″。

示例数据文件2:交点桩号模式 4 8500.000 87162.877 46399.430 12.302 01 1325.048 500.000 86.520 128.000 222.0002 1608.031 600.000 -70.483 100.000 200.0003 2237.848 1000.000 58.3409 250.000 250.000ZD 2464.666 0 0 0 0模式2:按交点坐标模式导入平面设计数据执行菜单“数据—平面交点导入/导出”,显示对话窗体。

点击按钮“打开”,从文件夹中查找存有平面设计数据的文件(文本格式)并打开,(适用于交点坐标模式)。

点击按钮“导入为交点数据”,保存数据为软件专用路线平面交点设计数据文件(*.jd)。

平面交点导入数据文件格式如下所示。

第一行数据为:路线起始桩号第二、三....行数据分别为:交点编号,交点坐标X,交点坐标Y,曲线半径,第一缓和曲线长度,第二缓和曲线长度,虚交控制位(0表示该交点不是虚交,2或者3等数字表示该交点有2个或3个虚示例数据文件:交点坐标模式 101000BP 50000 10000 0 0 0 0JD1 50291.289 10078.050 500 70 70 0JD2 50746.657 10312.670 600 80 80 0JD3 51211.691 10410.405 850 80 80 0EP 51606.689 10571.987 0 0 0 02.1.3 桌面采集本操作模式用于在地形图上直接定线模式,在桌面定交点、圆曲线半径及缓和曲线等,并自动采集平面设计数据到纬地系统之中,并将其转化为纬地系统专用路线平面交点设计数据文件。

执行菜单“设计—主线平面设计”,显示对话窗体,如图2-3。

图2-3 主线线形设计窗体点击“拾取”按钮选定起点位置,(也可在文本框中输入或修改),点击“插入”按钮在桌面选定交点位置。

点击“拖动R”按钮,实时采集圆曲线半径,(半径也可以由文本框输入或修改)。

缓和曲线长度由文本框输入,前缓和曲线长度为S1,后缓和曲线长度为S2。

点击滑动条可翻页查看交点数据。

注:执行本操作时,应先打开电子地形图,以便在地形图上选定交点位置(按纸上定线法进行)。

本操作模式也可用于已有路线平面图的复制工作,首先打开已有路线平面图,用捕捉方式对平面图上的交点逐一选定,系统自动采集所有交点的坐标。

 2.2 数据保存 录入或修改的数据一定要保存在指定的文件中,以便后续使用。

不保存,则放弃修改结果。

执行菜单“设计—主线平面设计”,显示对话窗体。

点击“存盘”按钮,自动记录数据到指定的文件中,(系统默认扩展名为*.jd)。

点击“另存”按钮,用户可自己选定保存文件名。

注意:修改后的数据若尚未存盘,就直接运行编制直曲线表,则系统默认调用原交点文件进行制表,并放弃当前修改值。

2.3 运行主线平面设计 执行菜单“设计—主线平面设计”,显示对话窗体。

平面设计操作可用两种模式。

(1)试算:点击“试算”按钮,窗体显示计算结果。

(2)计算绘图:点击“计算绘图”按钮,桌面显示平面图(全线)。

注意观察AutoCAD的命令窗,是否有错误提示。

双击鼠标滑轮(相当于_.zoom _e),可显示全图。

2.4 平面设计成果实时修改 2.4.1 平曲线半径设定(3种模式)(1)窗口输入/修改(2)拖动:点击“拖动”按钮,实时采集/修改(3)按预设条件反算:已知T+S1+T模式(控制切线长度,先定缓和曲线长反算半径),点击平曲线计算模式按钮,选定模式。

可用多种反算模式。

2.4.2 缓和曲线长度设定(2种模式)(1)窗口输入/修改(2)按预设条件反算:已知T+Rc+T模式(控制切线长度,先定半径反算缓和曲线长),点击平曲线计算模式按钮,选定模式。

2.4.3 曲线连接根据前后曲线相关情况,设计成S形、卵形、C形、回头曲线或虚交点等线形。

(1)S形曲线设计本系统支持相邻两平曲线设计为S形曲线,必须先确定其中一个曲线的R及Ls,再计算确定另一个曲线的R或Ls。

方法1:拟定Ls,计算R。

执行菜单“设计—主线平面设计”,显示对话窗体。

①点击滑块,找到计算交点。

②窗体输入缓和曲线长度S1和S2,可以相等,也可不相等。

③点击平曲线计算模式按钮,选定“与前交点相接”或“与后交点相接”计算模式,点击“计算绘图”或“试算”按钮。

方法2:拟定R,计算Ls。

执行菜单“设计—主线平面设计”,显示对话窗体。

①点击滑块,找到计算交点。

②点击平曲线计算模式按钮,选定“反算:已知T+Rc+T”计算模式③窗体输入圆曲线半径Rc,窗体输入切线T1,(只支持T1=T2对称模式)。

点击“计算绘图”或“试算”按钮按钮。

(2)卵形曲线设计本系统支持相邻两平曲线设计为卵形曲线,必须先确定其中一个曲线的R及Ls,再计算确定另一个曲线的R或Ls。

方法1:确定前交点半径Rc及缓和曲线长度S1、S2,拟定中间缓和曲线长度L F,以及后交点缓和曲线长度S2,计算后交点Rc。

①执行菜单“设计—主线平面设计”,显示对话窗体。

②点击滑块,找到前交点。

③窗体输入前交点Rc和缓和曲线长度S1、S2,但S2必须为零。

④点击滑块,找到后交点。

⑤窗体输入前缓和曲线半径RO(等于前交点圆曲线半径)、长度S1(拟定的中间缓和曲线长度)、后缓和曲线长度S2(预先拟定)。

⑥点击平曲线计算模式按钮,选定“反算:与前交点相接”计算模式,点击“计算绘图”或“试算”按钮。

方法2:确定后交点半径Rc及缓和曲线长度S1、S2,拟定中间缓和曲线长度L F,以及前交点缓和曲线长度S1,计算前交点Rc。

①执行菜单“设计—主线平面设计”,显示对话窗体。

②点击滑块,找到后交点。

③窗体输入后交点Rc和缓和曲线长度S1、S2,但S1必须为零。

⑤窗体输入后缓和曲线半径RD(等于后交点圆曲线半径)、长度S2(拟定的中间缓和曲线长度)、前缓和曲线长度S1(预先拟定)。

⑥点击平曲线计算模式按钮,选定“反算:与后交点相接”计算模式,点击“计算绘图”或“试算”按钮。

(3)回头曲线/虚交点设计本系统支持两种回头曲线/虚交点算法。

方法1:切基线法(将相邻两交点按虚交点设计为切基线单曲线或回头曲线)先分别确定两个相邻交点的S1和S2,(中间的两个缓和曲线长度均设为0),再计算确定圆曲线半径Rc。

①执行菜单“设计—主线平面设计”,显示对话窗体。

②点击滑块,找到前交点。

③窗体输入前交点缓和曲线长度S1、S2,S2必须为零。

④点击滑块,找到后交点。

⑤窗体输入后交点缓和曲线长度S1(S1必须为零),后缓和曲线长度S2(预先拟定)。

⑥点击平曲线计算模式按钮,选定“反算:与前交点成回头曲线”计算模式,点击“计算绘图”或“试算”按钮。

方法2:由两个及以上是交点组成一个单曲线(非切基线)①执行菜单“设计—主线平面设计”,显示对话窗体。

②点击滑块,找到前交点。

③点选“虚交”选择框,显示按钮“虚交设置”。

④点击“虚交设置”按钮,显示“虚交设置”窗体。

⑤点击“虚交设置”窗体中的“插入”按钮,添加虚交点(可一次添加多个虚交点)。

⑥选定某一个虚交点,点击“拾取”按钮,在桌面选定虚交点的位置(也可通过输入坐标,选点)。

选定每一个虚交点的位置(坐标)后,点击“完成”按钮关闭窗体。

虚交点名称最好用A、B、C等字母编排,输出格式为JD1-A、JD1-B等,表示这些点为JD1的虚交点。

⑦确定半径Rc及缓和曲线长度S1及S2,同单曲线。

⑧点击“计算绘图”或“试算”按钮,完成计算。

(4)C形曲线设计同S形曲线设计。

2.4.4 修改起点位置及桩号(可保持起始边方向不变)①执行菜单“设计—主线平面设计”,显示对话窗体。

②点击滑块,找到起点。

③点击“拾取”按钮,(可用捕捉命令),找到新拟定的起点位置,确认定点。

④点击:“控制¡-”按钮,修改起点桩号。

⑤点击“计算绘图”或“试算”按钮。

3 启动设计向导 任何一个设计项目的详细设计参数,如项目类型、公路等级、设计速度、路幅尺寸、填挖方边坡设定、边沟尺寸、排水沟尺寸、加宽超高设计等均可由“设计向导”命令实现。

只有当平面设计运行完成后,才能使用设计向导功能。

启动设计向导,执行菜单“项目—设计向导”,显示对话窗体,如图3-1。

按提示执行。

设计向导运行一次后,可不再执行。

若重新执行,边坡、边沟、排水沟等设定值将被默认值覆盖。
