电流速断保护
限时电流速断保护定义
限时电流速断保护定义限时电流速断保护是一种用于电力系统中的保护装置，其主要作用是在电力系统中发生故障时，及时检测到故障并断开电源，以保护设备和系统的安全运行。
本文将从以下几个方面对限时电流速断保护进行介绍和解析。
一、限时电流速断保护的原理及作用限时电流速断保护是一种基于电流变化的保护装置，其原理是通过监测电流的大小和变化速度来判断电力系统是否发生故障。
当电流超过设定的阈值或电流变化速度超过设定的限制时，保护装置将迅速断开电源，以避免故障扩大和设备损坏。
限时电流速断保护的作用主要有以下几个方面：1. 防止电力系统中的短路故障。
短路故障是指电流异常增大，可能导致设备损坏或火灾等严重后果。
限时电流速断保护可以及时检测到电流异常，并迅速切断电源，防止故障扩大。
2. 提高电力系统的可靠性和稳定性。
通过限时电流速断保护，可以在故障发生时及时切断电源，减少故障对整个电力系统的影响，提高系统的可靠性和稳定性。
3. 保护设备和延长设备寿命。
限时电流速断保护可以防止电流过大对设备造成损坏，从而延长设备的使用寿命，减少设备维修和更换的成本。
二、限时电流速断保护的应用场景限时电流速断保护广泛应用于各种电力系统中，特别是对于对电流敏感的设备和对电流变化敏感的系统，其作用更加明显。
以下是一些常见的应用场景：1. 发电机保护。
发电机在运行过程中，受到各种因素的影响可能导致电流异常增大，限时电流速断保护可以及时检测到异常电流，并切断电源，保护发电机的安全运行。
2. 变压器保护。
变压器在运行过程中，由于负载变化或其他原因可能导致电流变化较大，限时电流速断保护可以对电流进行监测，并在电流异常时切断电源，防止变压器受损。
3. 输电线路保护。
输电线路是电力系统中重要的组成部分，限时电流速断保护可以对线路电流进行监测，并在电流异常时及时切断电源，保护线路的安全运行。
4. 电力系统的自动化控制。
限时电流速断保护可以与电力系统的自动化控制系统相结合，实现对电流的实时监测和控制，提高电力系统的运行效率和安全性。
电流速断保护实训报告

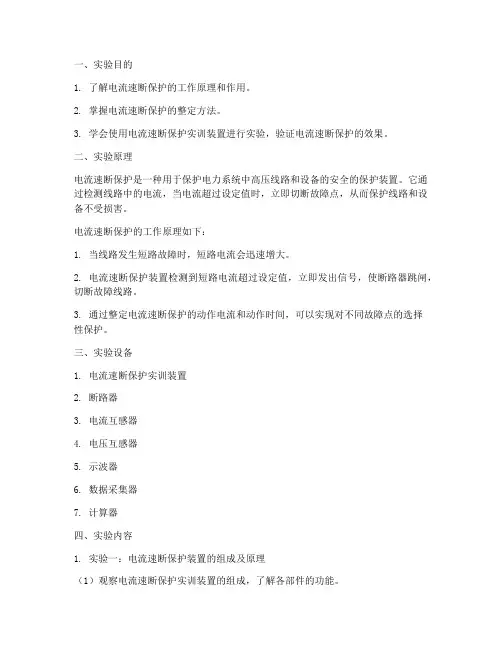

一、实验目的1. 了解电流速断保护的工作原理和作用。
2. 掌握电流速断保护的整定方法。
3. 学会使用电流速断保护实训装置进行实验，验证电流速断保护的效果。
二、实验原理电流速断保护是一种用于保护电力系统中高压线路和设备的安全的保护装置。
它通过检测线路中的电流，当电流超过设定值时，立即切断故障点，从而保护线路和设备不受损害。
电流速断保护的工作原理如下：1. 当线路发生短路故障时，短路电流会迅速增大。
2. 电流速断保护装置检测到短路电流超过设定值，立即发出信号，使断路器跳闸，切断故障线路。
3. 通过整定电流速断保护的动作电流和动作时间，可以实现对不同故障点的选择性保护。
三、实验设备1. 电流速断保护实训装置2. 断路器3. 电流互感器4. 电压互感器5. 示波器6. 数据采集器7. 计算器四、实验内容1. 实验一：电流速断保护装置的组成及原理（1）观察电流速断保护实训装置的组成，了解各部件的功能。
（2）分析电流速断保护装置的工作原理，掌握其动作过程。
2. 实验二：电流速断保护的整定（1）根据实验要求，确定电流速断保护的动作电流和动作时间。
（2）整定电流速断保护装置，使其满足实验要求。
3. 实验三：电流速断保护的验证（1）模拟线路短路故障，观察电流速断保护装置的动作情况。
（2）使用示波器记录电流速断保护装置的动作波形，分析动作过程。
（3）根据实验数据，验证电流速断保护装置的动作性能。
五、实验步骤1. 按照实验要求，连接电流速断保护实训装置，并确保各部件连接正确。
2. 设置电流速断保护装置的动作电流和动作时间，使其满足实验要求。
3. 模拟线路短路故障，观察电流速断保护装置的动作情况。
4. 使用示波器记录电流速断保护装置的动作波形，分析动作过程。
5. 根据实验数据，验证电流速断保护装置的动作性能。
六、实验结果与分析1. 实验一：电流速断保护装置的组成及原理通过观察电流速断保护实训装置的组成，了解了各部件的功能。
2电流保护
对电流电压保护的评价
34/64
例题
如下图所示网络，试对保护1进行电流速断，限时电流速断
和定时限过电流保护整定计算
10千伏
A
1
B
10KM
K/k=1.25
C 2 15KM 3
K//k=1.1 Kk=1.2
Z1=0.4欧姆/千米 Kzq=1.5
Kh=0.85 T3.max=0.5
电源：Zs.max=0.3欧姆
12/64
二、限时电流速断保护 (电流II段)
电流速断保护在许多情况下均能保证选择性， 且接线简单，动作迅速可靠。但是电流速断保护 不能保护本线路的全长，怎么办？
解决办法：增设一套新的保 护——限时电流速断保护。
限时电流速断保护： 按与相邻线路电流速断保护 相配合且以较短时限获得选择性 的电流保护。
15/64
(2) 动作时限 为了保证选择性，限时电流速断保护比下一条线路 无时限电流速断保护的动作时限高出一个时间阶段△t， 即
' t1'' t2 t
16/64
K sen
( 2) Id ''min 1.5 I OP
(3)灵敏度校验
Ksen≥1.5，是因为考虑了以下不利于保护动作的因素。 （a）可能存在非金属性短路，使短路电流Id较小；
4/64
3. 整定计算
动作电流 为保证选择性，保护装置的起动电流应按躲开下一条 线路出口处短路时，通过保护的最大短路电流来整定。即 IOP〉Id.d2max=Krel Id.B.max
结论 : 电流速断保护只能保护本条线路的一部分，而不能 保护全线路，其最大和最小保护范围lmax和lmin。
Zs.min=0.2欧姆 Iif=150A
电流速断保护的原理
电流速断保护的原理
1.电磁感应原理：电流速断保护器通常采用电磁感应原理工作。
当电
路中通过的电流超过预设值时，电流变大的瞬间，保护器内部的电磁感应
元件（通常是线圈）会产生磁场。
这个磁场会与感应元件内的磁芯相互作用，产生力矩使得触发器操作，从而切断电路。
2.热效应原理：电流通过导线时会产生电阻，而根据电阻产生的热效应，导线的温度会随着电流的增加而上升。
电流速断保护器内部通常设置
有热敏元件，当导线温度超过预设值时，热敏元件会迅速启动保护器，切
断电路。
这种原理适用于较小电流和较低频率的电路。
3.电路保护原理：电流速断保护器还可以根据不同电路的特点来进行
保护。
例如，对于交流电路，电流速断保护器通常采用零序电流保护原理，即通过监测电路中的零序电流来判断是否发生故障。
对于直流电路，通常
采用相对电路的额定电流进行保护。
4.时间反馈原理：电流速断保护器通常会设置不同的动作时间，以适
应不同的故障情况。
当电路中的电流超过预设值时，保护器会根据故障的
严重程度和持续时间来判断是否需要切断电路。
较小的故障可能只需要短
暂切断电路，而严重的故障则需要持续切断电路。
电流速断保护器在实际应用中需要根据具体的电气设备和电路来选择
合适的类型和参数。
需要注意的是，电流速断保护器只能起到保护设备的
作用，而不能解决故障本身。
因此，在安装和使用电流速断保护器时，还
需要注意合理布线、合理负载以及定期检测设备的运行情况，以保证电路
的可靠性和安全性。
继电保护分类

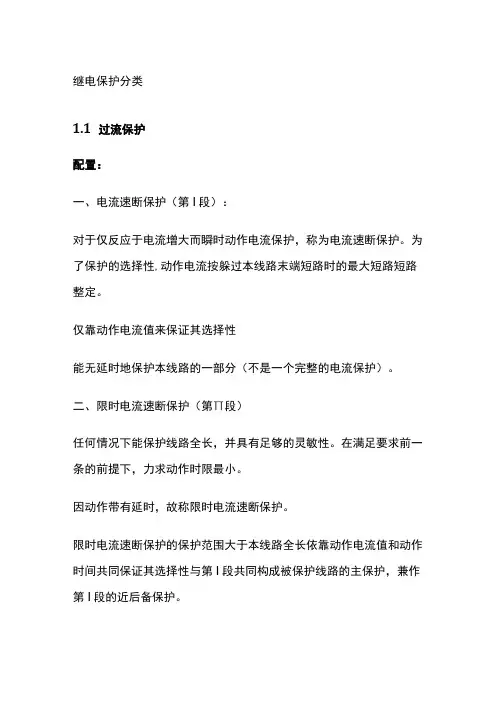

继电保护分类1.1过流保护配置：一、电流速断保护（第I段）：对于仅反应于电流增大而瞬时动作电流保护，称为电流速断保护。
为了保护的选择性,动作电流按躲过本线路末端短路时的最大短路短路整定。
仅靠动作电流值来保证其选择性能无延时地保护本线路的一部分（不是一个完整的电流保护）。
二、限时电流速断保护（第∏段）任何情况下能保护线路全长，并具有足够的灵敏性。
在满足要求前一条的前提下，力求动作时限最小。
因动作带有延时，故称限时电流速断保护。
限时电流速断保护的保护范围大于本线路全长依靠动作电流值和动作时间共同保证其选择性与第I段共同构成被保护线路的主保护，兼作第I段的近后备保护。
三、定时限过电流保护（第∏I段）作为本线路主保护的近后备以及相邻线下一线路保护的远后备。
其起动电流按躲最大负荷电流来整定的保护称为过电流保护，此保护不仅能保护本线路全长，且能保护相邻线路的全长。
第HI段的IdZ比第工、II段的IdZ小得多，其灵敏度比第工、∏段更高；在后备保护之间，只有灵敏系数和动作时限都互相配合时，才能保证选择性；保护范围是本线路和相邻下一线路全长；电网末端第∏I段的动作时间可以是保护中所有元件的固有动作时间之和（可瞬时动作），故可不设电流速断保护；末级线路保护亦可简化（I+∏I或∏I）,越接近电源，t∏1越长，应设三段式保护。
1.2电压联锁速断保护电流速断保护具有很好的快速性,但当系统运行方式变化很大时,保护范围可能很小，甚至没有保护区。
为了在不增加保护动作时限的条件下增长保护范围，可以再加一个低电压联锁逻辑。
简而言之，在故障情况下，电流增大，同时电压降低，必须电流大于电流定值，而电压小于电压定值时，还可以出口跳闸。
此外，还有复合电压联锁速断保护，复合电压由低电压元件与负序电压元件构成。
13方向性电流保护双电源多电源和环形电网供电更可靠，但却带来新问题。
背侧与区内短路电流不易区分。
没有选择性。
原因分析：反方向故障时对侧电源提供的短路电流弓I起误动。
电流速断保护和过电流保护
电流速断保护和过电流保护一、电流速断保护1.保护特性和整定原则电流速断保护是一种无时限或具有很短时限动作的电流保护装置，它要保证在最短时间内迅速切除短路故障点,减小事故的发生时间，防止事故扩大。
电流速断保护的整定原则是:保护的动作电流大于被保护线路末端发生的三相金属性短路的短路电流。
对变压器而言，则是:其整定电流大于被保护的变压器二次出线三相金属性短路的短路电流。
整定原则如此确定，是为了让无时限的电流保护只保护最危险的故障，而离电源越近，短路电流越大，也就越危险。
2.保护范围电流速断保护不能保护全部线路，只能保护线路全长的70%-80%,对线路末端附近的20%~30%不能保护。
对变压器而言，不能保护变压器的全部，而只能保护从变压器的高压侧引线及电缆到变压器一部分绕组（主要是高压绕组）的相间短路故障。
总之，速断保护有不足，往往要用过电流保护作为速断保护的后备。
二、过电流保护1 .保护特性和整定原则过电流保护是在保证选择性的基础上,能够切除系统中被保护范围内线路及设备故障的有时限动作的保护装置,按其动作时限与故障电流的关系特性的不同，分为定时限过流保护和反时限过流保护。
过电流保护的整定原则是要躲开线路上可能出现的最大负荷电流，如电动机的启动电流，尽管其数值相当大,但毕竟不是故障电流，为区别最大负荷电流与故障电流，常选择接于线路末端、容量较小的一台变压器的二次侧短路时的线路电流作为最大负荷电流。
整定时，对定时限过电流保护只要依据动作电流的计算值就行了，而对反时限过电流保护则要依据启动电流及整定电流的计算值做出反时限特性曲线，并给出速断整定值才能进行。
过电流保护是有时限的继电保护，还要进行时限的整定。
根据上述反时限特性曲线，做电流整定时，已同时;故了时限整定，对定时限过电流保护，则要单独进行时限整定。
整定动作时限必须满足选择性的要求，充分考虑相邻线路h、下两级之间的协调。
对于定时限保护与定时限的配合，应按阶梯形时限特性来配合，级差一般满足O.5s就可以了,对于反时限保护的配合，则要做出保护的反时限特性曲线来确定，要保证在曲线一端的整定电流这一点，动作时限的级差不能小于0.7S<.2 .保护范围过电流保护可以保护设备的全部和线路的全长，而且，它还可以用做相邻下一级线路的穿越性短路故障的后备保护。
工厂供配电知识点：无时限电流速断保护
无时限电流速断保护的保护范围是用保护范
围长度（LP）与被保护线路全长（L）的百分
比表示的，即
Lp%=LP/L×100%
三、无时限电流速断保护的整定原则
灵敏度校验 按照灵敏度的定义，无时限电流速断保护的灵敏度应按其安装处（即线路首端 ）在系统最小运行方式下的两相短路电流来校验。 无时限电流速断保护作为辅助保护时，要求它的最小保护范围一般不小于线路 全长的15%～20%；作为主保护时，灵敏度应按下式校验：
二、无时限电流速断保护的组成、动作原理
1、组成
电流继电器（KA）、中间继电器（KM）、信号继电器（KS）
2、动作原理
二、无时限电流速断保护的组成、动作原理
①正常运行时，负荷电流流过线路，反应到电流继电器中的电流小于 KA的动作电流，KA不动作，其常开触点是断开的，KM常开触点也是断开的，信 号继电器线圈和跳闸线圈YR中无电流，断路器主触头闭合处于正常送电状态。
SP
K I (2) W k min
KTA I qb(0)
1.5
谢 谢！
无时限电流速断保护
1、电流速断保护的定义、分类； 2、无时限电流速断保护的组成、动作原理； 3、无时限电流速断保护的整定原则
一、电流速断保护的定义、分类
1、定义
采用提高电流整定值以限制保护动作范围的方法，减小保护动作时限的保 护称为电流速断保护。
2、分类
A 无时限电流速断保护 B 限时限电流速断保护
②当线路短路时，短路电流超过保护动作电流，KA常开触点闭合起动 中间继电器，中间继电器常开触点闭合将正电源接入KS线圈，并通过断路器的 常开辅助触点QF，接到跳闸线圈YR构成通路，断路器跳闸后切除故障线路。
三、无时限电流速断保护的整定原则
电流速断保护工作原理与动作特性分析
速断保护的动作时间是从故障发生到速断保护动作切除故障线路的 时间。
返回时间
速断保护的返回时间是从故障排除到速断保护自动返回的时间。
电流速断保护的动作特性分析
STEP 02
STEP 03
可靠性
电流速断保护的可靠性是指 其在规定的条件下能够可靠 地动作切除故障线路。
STEP 01
选择性
电流速断保护的选择性是指 其仅切除故障线路，不影响 其他正常线路的运行。
配电系统保护
在配电系统中，电流速断保护能够用于保护馈线、 变压器等设备，提高配电系统的安全性和稳定性。
3
电机保护
对于电动机等旋转电机，电流速断保护能够实时 监测电流变化，防止电流过大导致设备损坏。
Part
02
电流速断保护工作原理
电流速断保护的基本概念
电流速断保护是一种常用的继电保护装置，用于快速切除故障线路，减小故障影响范围。
电流速断保护的优缺点
优点
反应速度快，能够快速切除故障线路，减小故障影响范围；结构简单，易于实现和维护； 对设备要求较低，成本较低。
缺点
无法保护线路的全长，只能保护一定的范围；对于复杂线路或长线路，可能会出现误动 作或拒动作的情况；对于瞬时性故障，可能会造成设备损坏或系统瘫痪。
Part
03
电流速断保护的配置与整定
实现自适应保护
根据电网运行方式和系统参数的变化，自动调整保护定值和特性，以 适应不同运行工况的需求。
集成智能化功能
将人工智能、大数据等先进技术引入保护装置中，实现保护的智能化 和自学习能力。
电流速断保护的未来发展
数字化保护
01
利用数字化技术，实现保护装置的高精度采样、高速通信和数
电流速断保护的工作原理
电流速断保护的工作原理电流速断保护是一种常用的电气保护装置，它的作用是在电路中监测电流，并在电流超过设定值时迅速切断电路，以保护电器设备免受电流过载的损害。
本文将详细介绍电流速断保护的工作原理。
电流速断保护是一种基于磁场感应原理的保护装置。
它通过在电路中引入一个电流互感器来实现对电流的监测。
当电流通过电流互感器时，会在互感器的铁芯中产生一个磁场。
当电流超过设定值时，磁场的强度也会相应增加。
电流速断保护会通过检测磁场的强度来判断电流是否超过设定值，并在超过时触发切断电路的动作。
电流速断保护的核心部件是电流互感器和触发装置。
电流互感器通常由一个铁芯和绕在铁芯上的线圈组成。
当电流通过线圈时，线圈中的磁场会通过铁芯传导出来，从而感应出一个和电流强度成正比的磁场。
触发装置则通过检测磁场的强度来判断电流是否超过设定值，并在超过时触发切断电路的动作。
触发装置通常采用磁致动力机构来实现切断电路的动作。
当电流超过设定值时，磁场的强度会增加，触发装置会感应到这个变化，并通过磁力作用切断电路。
具体来说，触发装置中的一个铁片会受到磁场的作用而发生位移，进而触发一个机械开关，切断电路。
触发装置通常具有良好的灵敏度和可靠性，能够在电流超过设定值的瞬间迅速切断电路，以保护电器设备的安全运行。
电流速断保护的工作原理可以简单总结为：通过电流互感器感应电流产生的磁场，通过触发装置检测磁场的强度，当磁场强度超过设定值时，触发装置切断电路。
这样，当电路中的电流超过设定值时，电流速断保护能够迅速切断电路，以防止电器设备受到电流过载的损害。
总结起来，电流速断保护是一种通过监测电流并在电流超过设定值时切断电路的电气保护装置。
它的工作原理是基于磁场感应原理，通过电流互感器感应电流产生的磁场，并通过触发装置检测磁场的强度，当磁场强度超过设定值时切断电路。
电流速断保护具有灵敏度高、可靠性强等特点，能够有效保护电器设备免受电流过载的损害。
电流速断保护原理
电流速断保护原理电流速断保护原理一、概述电流速断保护是一种用来保护电路的重要措施，它可以在电路中发生过载或短路时迅速切断电流，以避免损坏设备甚至引发火灾等危险情况。
本文将详细介绍电流速断保护的原理。
二、电流速断保护的基本原理1. 传统保险丝的局限性传统的保险丝是一种常见的过载保护元件，它通常由导体和熔丝两部分组成。
当电路中通过的电流超过了熔丝所能承受的极限时，熔丝就会熔断，从而切断电路。
但是，传统保险丝存在着一些局限性：（1）响应时间较长：由于熔丝需要在过载时加热到足够高温度才能融化，因此响应时间较长。
（2）不可重复使用：一旦熔丝被熔断，就需要更换整个保险丝。
（3）容易老化：长期使用后，由于环境温度等因素影响，熔丝可能会出现老化现象，导致保险丝的过载保护能力下降。
2. 电流速断保护的工作原理为了克服传统保险丝的局限性，电流速断保护应运而生。
电流速断保护通常由一个电子开关和一个过载检测器组成。
当电路中通过的电流超过了设定值时，过载检测器会将信号发送给电子开关，使其迅速切断电路。
具体来说，电子开关通常是一种晶体管或场效应管等半导体器件，它可以在很短的时间内完成开关动作。
而过载检测器则可以通过对电路中的电流进行采样和比较来判断是否发生过载。
3. 电流速断保护的分类根据不同的工作原理和应用场景，电流速断保护可以分为以下几类：（1）磁性快断式：这种保护器通常由一个铁芯线圈和一个机械触点组成。
当通过线圈中的电流超过一定值时，线圈就会产生足够强大的磁场吸引触点，从而切断电路。
（2）热响应式：这种保护器通常由一个热敏元件和一个机械触点组成。
当通过热敏元件中的电流超过一定值时，热敏元件就会发生温度升高，从而使触点断开。
（3）电子式：这种保护器通常由一个电子开关和一个过载检测器组成。
当通过电路中的电流超过设定值时，过载检测器会将信号发送给电子开关，使其迅速切断电路。
三、电流速断保护的应用1. 家用电器在家用电器中，如空调、洗衣机等设备中都会安装有电流速断保护装置。
电流速断保护的整定原则
电流速断保护的整定原则电流速断保护是电力系统中的一种重要保护方式，其作用是在电路发生短路或过载时，能够快速切断电路，保护设备和人员的安全。
为了确保电流速断保护的可靠性和准确性，需要对其进行整定。
下面将从整定原则、整定步骤、整定方法等方面进行详细介绍。
一、整定原则1.1 选择合适的动作时间动作时间是指从故障发生到电流速断保护动作所需的时间。
选择合适的动作时间是电流速断保护整定的首要原则。
一般来说，动作时间应该尽可能短，以便快速切断故障电路。
但是，过短的动作时间也会导致误动作和不必要的切断。
1.2 确定合适的灵敏度灵敏度是指电流速断保护对于故障电流大小的反应程度。
灵敏度越高，对于小幅度故障电流也能够及时切断。
但是过高的灵敏度也会导致误动作和不必要的切断。
1.3 确定合适的调节系数调节系数是指根据电流速断保护的额定电流和实际电流之间的比值，对动作时间进行调整的系数。
调节系数越大，动作时间越短，反之亦然。
在整定时需要根据实际情况确定合适的调节系数。
1.4 考虑设备特性在整定时需要考虑设备特性，例如设备的额定电流、额定电压、额定频率等。
不同设备对于电流速断保护的要求也不同，因此需要根据实际情况进行整定。
二、整定步骤2.1 确认保护对象首先需要确认需要进行电流速断保护的对象是哪些设备或线路。
2.2 确认故障类型和故障位置根据历史故障数据或者现场检查等方式，确认可能出现的故障类型和故障位置。
2.3 选择合适的保护装置根据保护对象、故障类型和故障位置等因素选择合适的电流速断保护装置。
2.4 进行初步整定进行初步整定时，可以参考厂家提供的标准值或者经验值进行设置。
但是需要注意，这只是一个初步值，在实际使用中需要根据实际情况进行调整。
2.5 进行实际测试在进行实际测试时，需要模拟不同类型的故障情况，例如短路、过载等，对电流速断保护进行测试。
根据测试结果进行调整，直到达到预期的保护效果。
三、整定方法3.1 手动整定法手动整定法是一种常用的整定方法。
2电流速断保护
2.1 概述
2. 时间继电器KT 作用：用来建立保护装置的动作时限 3. 中间继电器KM 作用：用以同时接通或断开几条独立的回路和用以代 替小容量触点或者带有不大延时时来满足保护的需求。
4. 电磁型信号继电器KS
作用：用以在保护动作时，发生灯光和音响信号，并 对保护装置的动作起记忆作用，以便分析保护装置动 作情况和电力系统故障性质2.Fra bibliotek 电流速断保护
4.保护范围计算确定
– 以最小运行方式下两相短路电流与保护动作电流 的交点求得（下图曲线2与直线3交点），即：
2.2 电流速断保护
曲线1为系统最大运行方式下三相短路电流 曲线2为系统最小运行方式下两相短路电流
（图2-3） 单侧电源线路上无时限电流速断保护
2.2 电流速断保护
– 对于线路变压器组的保护，无论是变压器还是线路发生故 障时，供电都要中断。所以变压器故障时允许线路速断保 护无选择的动作，即无时限速断保护范围可以伸长到被保 护线路以外的变压器内部。速断保护按照躲过变压器二次 出口处（k1）点短路时的最大短路电流来整定。
2.2 电流速断保护
–这种情况下电流速断保护的灵敏系数按被保护线路末端K2 点最小两相短路电流校验，并要求ks≥1.5 Ks=I(2)k.min/Iop.qb
分界）
– 2）保护装置的整定 – 所谓整定就是根据对继电保护的基本要求，确定保护装置 的起动值（一般情况下是指电力系统的一次侧的参数）、 灵敏性、动作时限等过程。
2.2 电流速断保护
二、电流速断保护原理及整定计算 – 1. 基本原理
（图2-2）
2.2 电流速断保护
.
– 以保护2为例，
当本线路末端d1点短路时，希望速断保护2能够瞬时动作切 除故障，
电流速断保护的特点
电流速断保护的特点接线简单，动作可靠，切除故障快，但不能保护线路全长，保护范围受到系统运行方式变化的影响较大。
速断保护是一种短路保护，为了使速断保护动作具有选择性，一般电力系统中速断保护其实都带有一定的时限，这就是限时速断，离负荷越近的开关保护时限设置得越短，末端的开关时限可以设置为零，这就成速断保护，这样就能保证在短路故障发生时近故障点的开关先跳闸，避免越级跳闸。
定时限过流保护的目的是保护回路不过载，与限时速断保护的区别在于整定的电流相对较小，而时限相对较长。
这三种保护因为用途的不同，不能说各有什么优缺点，并且往往限时速断和定时限过流保护是结合使用的。
什么是电流速断保护对高压来讲，过流保护一般是对线路或设备进行过负荷及短路保护，而电流速断一般用于短路保护。
过流保护设定值往往较小（一般只需躲过正常工作引起的电流），动作带有一定延时;而电流速断保护一般设定值较大，多为瞬时动作。
三段式过流保护包括：1、瞬时电流速断保护（简称电流速断保护或电流Ⅰ段）2、限时电流速断保护（电流Ⅱ段）3、过电流保护（电流Ⅲ段）这三段保护构成一套完整的保护。
它们的不同是保护范围不同：1、瞬时电流速断保护：保护范围小于被保护线路的全长一般设定为被保护线路的全长的85%2、限时电流速断保护：保护范围是被保护线路的全长或下一回线路的15%3、过电流保护：保护范围为被保护线路的全长至下一回线路的全长电流速断保护和其它保护的区别电网中电气设备发生故障时，短路电流很大，根据继电器的基本动作原理可知，如果预先通过计算，将此短路电流整定为继电器的动作电流，就可对故障设备进行保护。
过电流保护和电流速断保护正是根据这个原理而实现的。
为了保证动作的选择性，根据短路电流的特点（故障点越靠近电源，则短路电流越大），过电流保护是带有动作时限的，而电流速断保护则不带动作时限，即当短路发生时，它立即动作而切断故障，故它没有时限特性，常用来和过流保护配合使用。
电流速断保护的工作原理
电流速断保护的工作原理
电流速断保护是一种常见的电力保护装置，它能够在电路中检测到电
流异常时，迅速切断电路，以保护电器设备和人身安全。
其工作原理
主要基于电磁感应和热效应。
电流速断保护的基本原理是利用电磁感应原理，当电路中的电流超过
额定值时，电流速断保护会产生一个强磁场，使得电路中的电流瞬间
断开。
这是因为当电流通过电流速断保护时，会在保护器内部产生一
个磁场，当电流超过额定值时，磁场会变得非常强大，这会使得保护
器内部的电磁铁瞬间吸合，切断电路。
此外，电流速断保护还利用了热效应原理。
当电路中的电流超过额定
值时，电流速断保护内部的电阻会产生热量，这会使得保护器内部的
热敏元件发生变化，从而引起保护器内部的触发机构动作，切断电路。
总的来说，电流速断保护的工作原理是基于电磁感应和热效应原理，
当电路中的电流超过额定值时，保护器内部的电磁铁和触发机构会迅
速动作，切断电路，以保护电器设备和人身安全。
电流速断保护在电力系统中起着非常重要的作用，它能够有效地保护
电器设备和人身安全。
在实际应用中，我们需要根据不同的电路特点
和工作环境，选择合适的电流速断保护装置，并进行正确的安装和调试，以确保其正常工作。
同时，我们还需要定期对电流速断保护进行检测和维护，以保证其可靠性和稳定性。
总之，电流速断保护是一种非常重要的电力保护装置，其工作原理基于电磁感应和热效应原理，能够在电路中检测到电流异常时，迅速切断电路，以保护电器设备和人身安全。
在实际应用中，我们需要选择合适的电流速断保护装置，并进行正确的安装和调试，以确保其正常工作。
电流速断和限时速断保护原理(含图)
电流速断保护当输电线路发生严重故障时，将会产生很大的故障电流，故障点距离电源愈近，短路电流就愈大。
电流速断保护就是反应电流升高而不带时限动作的一种电流保护，但电流速断保护不能保护线路的全长。
根据继电保护速动性的要求，电流速断保护的动作时限为瞬时动作，任一相电流大于整定值，保护就会跳闸并发信号。
其动作方程为：Id≥I1式中，Id为短路电流，I1速断保护定值。
电流速断保护原理逻辑图如下：图5-1 电流速断保护原理逻辑图HL-9661的电流速断保护具有方向闭锁的功能，可通过控制字（速断方向）进行投退选择。
方向元件闭锁是根据判断功率方向来决定的，只有当短路功率方向是由母线到线路时保护才动作，反之不动作。
5.1.2 电流限时速断保护由于电流速断保护（无时限）不能保护线路全长，因此需要增加带时限的电流速断保护，用以保护线路的其余部分的故障，并作为电流速断保护的后备保护。
其保护范围不仅包括线路全长，而且深入到相邻线路的无时限保护区一部分。
电流限时速断保护的动作时限应与电流速断保护相配合。
当任一相电流大于整定值并超过整定延时，保护跳闸并发信号，点亮面板指示灯D5，其动作方程为：Id≥I2t≥t_I2式中，Id为短路电流，I2为电流限时速断保护定值；t为短路电流大于电流限时速断保护定值的时间；t_I2为电流限时速断保护的整定延时。
电流限时速断保护原理逻辑图如下：图5-2 电流限时速断保护原理逻辑图HL-9661的电流限时速断保护具有方向闭锁的功能，可通过控制字（限时速断方向）的投退来选择。
方向闭锁是根据判断功率方向来决定是否闭锁，只有当短路功率方向是由母线到线路时保护才动作，反之不动作。
电流速断的保护范围
电流速断的保护范围电流速断是一种电力系统中常见的保护措施，主要用于检测电路中的异常电流，并及时切断电路以保护设备和人身安全。
电流速断器通常由电流传感器、断路器和控制装置组成，能够在电路中出现过载、短路等故障时快速切断电流，防止事故的发生。
本文将从不同角度描述电流速断的保护范围。
电流速断的保护范围涵盖了电力系统中的各个环节。
无论是输电线路、配电线路还是终端设备，都需要安装电流速断器以提供保护。
这是因为在电力系统中，电流的异常变化可能会导致设备的损坏，甚至引发火灾等严重事故。
因此，通过在各个环节安装电流速断器，能够有效地保护电力系统的安全运行。
电流速断的保护范围还包括了不同电力负载的保护。
电力负载可以分为电动机、电炉、照明设备等各种设备，而每一种负载都有其特定的电流工作范围。
电流速断器需要根据不同负载的特性进行调整，使其能够在负载电流超过额定值时及时切断电路。
这样可以避免负载设备因电流过大而受损，同时也能保护供电系统的安全运行。
电流速断的保护范围还包括了对电力系统中的人身安全的保护。
电流速断器能够快速切断电路，有效防止触电事故的发生。
当人体接触带电部位时，电流会通过人体流动，造成电击伤害甚至死亡。
而电流速断器能够在电流超过安全范围时立即切断电路，避免人体受到电流的伤害。
因此，安装电流速断器是保障人身安全的重要手段之一。
在电流速断的保护范围中，还需要考虑到不同故障类型的保护。
电力系统中的故障类型多种多样，包括过载、短路、接地故障等。
每一种故障类型都有其特定的电流特征，因此电流速断器需要能够识别并判断不同故障类型，以提供有效的保护。
例如，对于过载故障，电流速断器需要能够快速切断电路以防止电流超过设备的额定值；对于短路故障，电流速断器需要能够迅速切断电路以防止电流过大而引发火灾等事故。
电流速断的保护范围涵盖了电力系统中的各个环节和各种负载设备，同时也包括了对人身安全和不同故障类型的保护。
通过安装电流速断器，能够有效地保护电力系统的安全运行，预防事故的发生。
2-电流速断保护
应用范围：中性点不接地系统。
原因：中性点不接地系统，单相接 地属于不正常运行，允许继续运行 一段时间。
作用：可提高供电可靠性。
要求：所有线路的电流互感器必 须安装在同名相上。
第50页，共75页。
两种接线方式比较：
(1)对各种相间短路，两种接线方式均能 正确反映。
第51页，共75页。
两相不完全星形接线在AB和BC相间短路 故障时只有一个继电器动作，
Ⅲ 3
+
t
t
3Ⅲ＝t
Ⅲ 4
+
t
第41页，共75页。
t1Ⅲ
t
Ⅲ 2
t
Ⅲ 3
t
Ⅲ 4
过流保护动作时限需要与所有相邻 元件配合。
第42页，共75页。
（5）单相式原理接线
信号
K
构成：
与第Ⅱ段相同，只是电流继电器的定值与时间继电 器定值不同。
第43页，共75页。
小结：
① 第Ⅲ段的Iop比第Ⅰ、Ⅱ段的Iop小得多，其灵敏度 比第Ⅰ、Ⅱ段更高；
（3）灵敏度：
K sen
=
Ik . min I oIIp
≥1.3~1.5。
Ik.min被保护线路ห้องสมุดไป่ตู้端（即本线路末端）两相短路时的最小
短路电流。
第26页，共75页。
当灵敏度不满足要求时,可与相邻线路的 限时电流速断保护配合。
QF1
QF2
QF3
tIoIoIIpIp11
=
K
II rel
I oIIp2
= toIIp2 + t
② 在后备保护之间，只有灵敏系数和动作时限都互 相配合时，才能保证选择性；
③ 保护范围是本线路和相邻下一线路全长；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流速断保护按被保护设备的短路电流整定，当短路电流超过整定值时，侧保护装置动作，断路器跳闸，电流速断保护一般没有时限，不能保护线路全长（为避免失去选择性），即存在保护的死区．为克服此缺陷，常采用略带时限的电流速断保护以保护线路全长．时限速断的保护范围不仅包括线路全长，而深入到相邻线路的无时限保护的一部分，其动作时限比相邻线路的无时限保护大一个级差．
电流速断保护的特点
接线简单，动作可靠，切除故障快，但不能保护线路全长，保护范围受到系统运行方式变化的影响较大。
速断保护是一种短路保护，为了使速断保护动作具有选择性，一般电力系统中速断保护其实都带有一定的时限，这就是限时速断，离负荷越近的开关保护时限设置得越短，末端的开关时限可以设置为零，这就成速断保护，这样就能保证在短路故障发生时近故障点的开关先跳闸，避免越级跳闸。
定时限过流保护的目的是保护回路不过载，与限时速断保护的区别在于整定的电流相对较小，而时限相对较长。
这三种保护因为用途的不同，不能说各有什么优缺点，并且往往限时速断和定时限过流保护是结合使用的。
什么是电流速断保护对高压来讲，过流保护一般是对线路或设备进行过负荷及短路保护，而电流速断一般用于短路保护。
过流保护设定值往往较小（一般只需躲过正常工作引起的电流），动作带有一定延时;而电流速断保护一般设定值较大，多为瞬时动作。
三段式过流保护包括：
1、瞬时电流速断保护（简称电流速断保护或电流Ⅰ段）
2、限时电流速断保护（电流Ⅱ段）
3、过电流保护（电流Ⅲ段）这三段保护构成一套完整的保护。
它们的不同是保护范围不同：
1、瞬时电流速断保护：保护范围小于被保护线路的全长一般设定为被保护线路的全长的85%
2、限时电流速断保护：保护范围是被保护线路的全长或下一回线路的15%
3、过电流保护：保护范围为被保护线路的全长至下一回线路的全长
电流速断保护和其它保护的区别
电网中电气设备发生故障时，短路电流很大，根据继电器的基本动作原理可知，如果预先通过计算，将此短路电流整定为继电器的动作电流，就可对故障设备进行保护。
过电流保护和电流速断保护正是根据这个原理而实现的。
为了保证动作的选择性，根据短路电流的特点（故障点越靠近电源，则短路电流越大），过电流保护是带有动作时限的，而电流速断保护则不带动作时限，即当短路发生时，它立即动作而切断故障，故它没有时限特性，常用来和过流保护配合使用。
速断保护不能保护线路全长，只能有选择性地保护线路一部分，余下部分为速断保护的死区。
为避免上述情况，速断保护也可做成略带时限，称为时限电流速断保护。
它和无时限电流速断配合，以消除电流速断保护的动作死区。
纵差保护反应的是相间故障。
（接地或不接地的相间短路，通常称为横向故障），那么纵差保护的纵应该指的是CT的串联。
横差保护反应的是匝间故障。
（定子绕组的匝间短路或分支开焊，称为纵向故障），那么横差保护的横应该指的是CT的并联。
所谓输电线的纵联保护，就是用某种通信通道将输电线两端的保护装置纵向联结起来，将各端的电气量（电流、功率的方向等）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围外，从而决定是否切断被保护线路。
因此，理论上这种纵联保护具有绝对的选择性。
差动保护是一种依据被保护电气设备进出线两端电流差值的变化构成的对电气
设备的保护装置，一般分为纵联差动保护和横联差动保护。
变压器的差动保护属纵联差动保护，横联差动保护则常用于变电所母线等设备的保护。
由于纵联差动保护只在保护区内短路时才动作，不存在与系统中相邻元件保护的选择性配合问题，因而可以快速切除整个保护区内任何一点的短路，这是它的可贵优点。
但是，为了构成纵联差动保护装置，必须在被保护元件各端装设电流互感器，并将它们的二次线圈用辅助导线连接起来，接差动继电器。
由于受辅助导线条件的限制，纵向连接的差动保护仅限于用在短线路上，对于发电机、变压器及母线等，则可广泛采用纵联差动保护实现主保护。
变压器的纵联差动保护及其原理所谓变压器的纵联差动保护，是指由变压器的一次和二次电流的数值和相位进行比较而构成的保护。
纵联差动保护装置，一般用来保护变压器线圈及引出线上发生的相间短路和大电流接地系统中的单相接地短路。
对于变压器线圈的匝间短路等内部故障，通常只作后备保护。
纵联差动保护装置由变压器两侧的电流互感器和继电器等组成，两个电流互感器串联形成环路，电流继电器并接在环路上。
因此，流经继电器的电流等于两侧电流互感器二次侧电流之差。
在正常情况下或保护范围外发生故障时，两侧电流互感器二次侧电流大小相等，相位相同，因此流经继电器的差电流为零，但如果在保护区内发生短路故障，流经继电器的差电流不再为零，因此继电器将动作，使断路器跳闸，从而起到保护作用。
变压器纵差保护是按照循环电流原理构成的变压器纵差保护的原理要求变压器在正常运行和纵差保护区（纵差保护区为电流互感器TA1、TA2之间的范围）外故障时，流入差动继电器中的电流为零，保证纵差保护不动作。
但由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差保护的正确工作，就须适当选择两侧电流互感器的变比，使得正常运行和外部故障时，两个电流相等。
变压器纵差保护原理接线图。
