零线、中性线、地线的区别
如何区别火线零线和地线
如何区别⽕线零线和地线如何区别⽕线零线和地线⼀、为了使交流电有很⽅便的动⼒转换功能,通常⼯业⽤电,三根正弦交流电。
电流相位(反映电流的⽅向⼤⼩)相互相差120度。
通常我们将每⼀根这样的导线称为相线(⽕线),通常电⼒传输是以三相四线的⽅式,三相电的三根头称为相线,三相电的三根尾连接在⼀起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到⼤地,跟⼤地电压也接近零。
地线是把设备或⽤电器的外壳可靠的连接⼤地的线路,是防⽌触电事故的良好⽅案.⽕线⼜称相线,它与零线共同组成供电回路。
在低压电⽹中⽤三相四线制输送电⼒,其中有三根相线⼀根零线。
为了保证⽤电安全,在⽤户使⽤区改为⽤三相五线制供电,这第五根线就是地线,它的⼀端是在⽤户区附近⽤⾦属导体深埋于地下,另⼀端与各⽤户的地线接点相连,起接地保护的作⽤。
⽕线、零线、地线的颜⾊按我国现⾏标准,从线⾊上分,⼀般应该是⽕线-红⾊,零线-绿⾊或黄⾊(也有的是⿊⾊),地线是黄绿相间。
如果是三相插座,左边是零线,中间(上⾯)是地线,右边是⽕线⽤电分为动⼒⽤电和家⽤电.动⼒⽤电就是常说的380伏电,多⽤于⼯⼚.这种电多是三相四线.四线中三根⽕线,⼀根零线.⽕线是指三相四线电⽹A B C中的任意⼀相,零线是指三相四线对地⽆电压有电流的那⼀根电线, 三根⽕线经过负载如电动机等⽤电设备后都经过零线形成回路,设备才能正常⼯作.零线在发电⼚是接地的. ⼀般情况下,三相电路中⽕线使⽤红、黄、蓝三种颜⾊表⽰三根⽕线,零线使⽤⿊⾊。
家⽤电是指我们常说的220伏电也叫单相电,有两根线,⼀根⽕线,⼀根零线.⽕线经过负载如灯泡等⽤电器后经零线形成回路,⽤电器才能正常⼯作.这⾥的零线在发电⼚也是接地的.单相照明电路中,⼀般黄⾊表⽰⽕线、蓝⾊是零线、黄绿相间的是地线。
也有些地⽅使⽤红⾊表⽰⽕线、⿊⾊表⽰零线、黄绿相间的是地线。
⼀般情况下红⾊是⽕线,蓝⾊是零线,⿊⾊是地线.动⼒电和家⽤电的零线虽然在发电⼚都是接地的,但我们平时说的地线和零线不是⼀个概念.你看我们家⾥的三孔电源插座,如果是正规施⼯,其中⼀个孔是⽕线,⼀个孔是零线,⼀个孔是地线.这⾥的地线整座楼汇集后接地.这才是常说的地线.多数家⽤电器都要求要接地线,就是要和这根地线接在⼀起.⽕线是带电的,地线和零线是不带的,家⽤两插孔的插座⾥有⼀根⽕线,⼀根零线,⽤电笔能测出带电来的是⽕线,不带电的是零线,三插孔的插座⾥才有地线,地线要连接在⽤电器的外壳上,以防⽌电器漏电使⼈触电伤亡。
火线、零线、地线
零线又叫中性线,是由变压器低压侧的中性点(星点)引出的线,又由于我国的低压供配电系统要求变压器低压侧的中性点直接接地,所以中性线和地线比较容易混淆;当三相负荷不平衡时中性线上是有电流流过的,有了中性线可以提供220V/380V两种电压等级的电压;地线是通过接地极直接接入大地的线,并且要求接地极的接地电阻小于4欧姆,地线通常接于用电设备的金属外壳,用于保护由于设备意外漏电造成的人身伤害,正常情况下地线上是没有电流流过的;根据新国标低压供电系统应采用三相五线制,也就是三火一零一地,但是很多老企业和老居民楼由于历史的原因仍采用三相四线制即三火一零(零地共用或者说是混用),造成了目前零线地线概念的混乱。
原理上,火线与零线是一样的,只不过是发电厂在远距离输电时,由于距离越远,所需的电线就要越长,电线越长,电线的电阻就越大。
但是在远距离输电时,如果采用大地作导体,此时大地的电阻要比远长距离的电线的电阻要小很多,而且这样做也可以节约大部分成本。
平时我们用手摸火线时,就会产生触电,有些人想不通,他以为他只碰到一根线而已,怎么就会被电到了?其实他已经相当于碰了两根电线,另外那一条线就是大地。
电是从人的手通过人体流经脚底,再经过大地构成回路,这就是所谓的单线触电了。
在电路中,零线就是接在大地的那条线,你如果用手去摸它,我保证你不会被电到,因为你手上摸到的是零线,而脚站在大地上,大地也是零线,也就是说你碰到的只是一根线,单根线是构不成回路电流的,所以电不着你。
火线就是直接用电线传输过来的,它没有与大地连接,再说整个地球就只能当作一条导线,一但决定用某一根电线接地后,就不能在把第二根线接地了,如果再接的话,那可就是短路了!至于怎样接线,你就直接把零线与火线接到用电器上就可以了,它不是直流电,是交流电,不用分什么正负极性的,再说它也没有正负极性,交流就是两根线的+ - 电压不断地交替变化的意思。
为了使交流电有很方便的动力转换功能,通常工业用电,三根正弦交流电。
相线(火线)零线(中性线)与接地线(保护线)
在三相交流电路中,每一个绕组可称为每“相”。
不同电路中相线的对地电压有高有抵,而“火线”则是在民用的低压线路中对相线的“俗称”,其范围要较相线小许多。
我国民用电一般采用三相丝线制系统也就是三根相线一根中性线N。
每根相线之间的电压是380V ,而任意一根相线与中性线之间的电压是220V,我们平时所说的“市电”就是指的220V.由于中性线N是接地的,也就是中性线和大地处等电位,对地电压是零,所以也被大家称为“零线”。
三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路. 地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用. 三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源. 用电安全要求不允许变压器的零线接地,然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的). 1). 零线是从变压器中性点直接引出的,我们用的220V零线是从变压器直接出来的。
2). 地线是按照标准在大地中作的。
这种系统为三相五线制供电系统;3).零线可以进开关,地线不能;4).地线可以进行重复接地;5).二者绝对不可以互换,否则,有触电危险。
变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰. 对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地. 是中心点接地属于工作接地。
火线、零线、地线的区分方法
在家庭用电中,国家标准的电压是220V,也叫单相供电,分别有一根火线、零线、保护地线进行供电,如何区别它们。
零线(中性线)——零线是变压器二次侧中性点引出的线路。
与相线构成回路对用电设备进行供电。
火线(相线)——跟零线之间的电压有220伏。
零线和火线形成回路,提供电能。
地线——从地壳中埋设接地装置引出,作为接地保护地线。
国家规定有金属外壳的家用电器必须安装地线,还有在潮湿环境下使用的家用电器要安装地线比如:洗衣机、电冰箱等。
零线和地线区别1.零线和地线这两个是不同的概念,不是一回事,千万别互换或混接。
2.地线的对地电位为零,是就近接地。
3.零线的对地电位不一定为零。
零线是在最近的变电所接地,和本地的接地可能有一定的电位差。
4.零线有时候会电人。
当火线有电,但设备不工作时,可能是零线断了,从断点靠近设备一端的零线都是带220V电的,和火线一样。
如何区分电源线的火线、零线和地线一、接线标准:火线(L)颜色须用红色、黄色、绿色零线(N)颜色须用黑色、蓝色地线(PE)颜色须用黄、绿双色线面对3孔插座,左零,右火,中间地二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全,可能会有小火花,要有心里要准备,别吓一跳!三、如果在家中:1、通电,用电笔测,会亮的全是火线。
2、将总开关处的零线断开,只接通火线,将家中的灯打在开的位置,用电笔测,刚才不亮,现在亮的全是零线。
3、剩下不亮的全是地线。
最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地.四、用万用表将万用表置于交流档500v,手捏一表笔,另一表笔分别触接电源线,有电压高的是火线,低的是零线,电压为0的是地线。
零线对地电阻小于4欧为可靠接地。
用万用表置于交流档地250v测火线与零线、火线与地线的压差,两值相差在5v以下为可靠接地。
零线、地线、中性线
零线、地线、中性线
,中性线,地线的区别
零线即此线上电压为零;中线即此线电势处于其它线的中间或中心,如三相交流电的一根中线;地线就是接大地的线, 也就是用电线连接一块400平方厘米以上,埋入地下一米以上的金属板.
零线和中性线在三相四线中实际上是同一根线,但对于三相线中的其中一根相线来说也就是单相电路来说,它是提供这根相线的电流的回路线,如果在中性点不接地系统中它的对地电压不为零的。
中性线是指在星形接法的三相交流电路中,三根相线的连接时的一根公共线,在严格的绝对平衡的三相交流负载中,这根中性线是零电位,也就是电压为零。
但是为了防止负载不平衡而使中性线带电,则要将中性线接地。
而接地线则不是指电流回路中的线,它是一根保护线,零线接地,中性线接地,设备外壳保护接地等都是指这根线,它不参与设备的运行,正常时不提供电流回路。
简单说,中性线和零线都是从电源的中性点引出来的导线。
中性点接地后引出来的导线叫零线,中性点没有接地因出来的导线叫中性线。
和大地接通的导线叫地线。
中性点与零点、中性线与零线的区别
当电源侧(变压器或发电机)或者负载侧为星形接线时,三相线圈的首端(或尾端)连接在一起的共同接点称为中性点,简称中点。
中性点分电源中性点和负载中性点。
由中性点引出的导线称为中性线,简称中线。
如果中性点与接地装置直接连接而取得大地的参考零电位,则该中性。

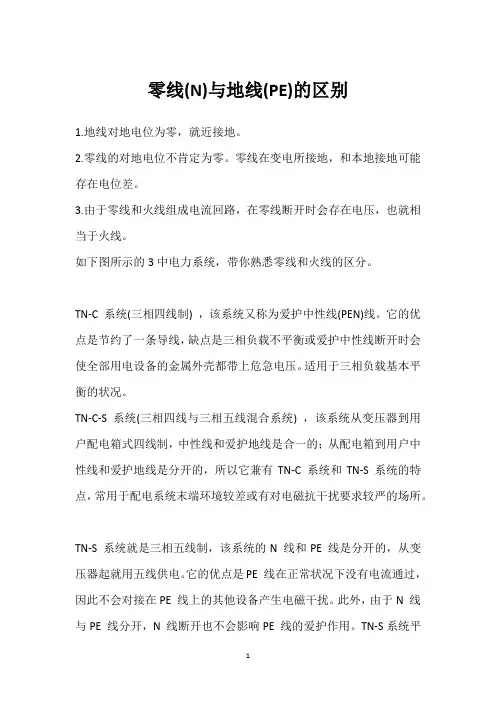

零线(N)与地线(PE)的区别
零线(N)与地线(PE)的区别
1.地线对地电位为零,就近接地。
2.零线的对地电位不肯定为零。
零线在变电所接地,和本地接地可能存在电位差。
3.由于零线和火线组成电流回路,在零线断开时会存在电压,也就相当于火线。
如下图所示的3中电力系统,带你熟悉零线和火线的区分。
TN-C 系统(三相四线制) ,该系统又称为爱护中性线(PEN)线。
它的优点是节约了一条导线,缺点是三相负载不平衡或爱护中性线断开时会使全部用电设备的金属外壳都带上危急电压。
适用于三相负载基本平衡的状况。
TN-C-S 系统(三相四线与三相五线混合系统) ,该系统从变压器到用户配电箱式四线制,中性线和爱护地线是合一的;从配电箱到用户中性线和爱护地线是分开的,所以它兼有TN-C 系统和TN-S 系统的特点,常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。
TN-S 系统就是三相五线制,该系统的N 线和PE 线是分开的,从变压器起就用五线供电。
它的优点是PE 线在正常状况下没有电流通过,因此不会对接在PE 线上的其他设备产生电磁干扰。
此外,由于N 线与PE 线分开,N 线断开也不会影响PE 线的爱护作用。
TN-S系统平
安牢靠,适用于工业及民用建筑等低压供电系统。
交流电220V的零线和地线的区别
交流电220V的零线和地线的区别
1、结构的区别:
零线(N):从变压器中性点接地后引出主干线。
地线(PE):从变压器中性点接地后引出主干线,根据标准,每间隔20-30米重复接地。
2、原理的区别:
零线(N):主要应用于工作回路,零线所产生的电压等于线阻乘以工作回路的电流。
由于长距离的传输,零线产生的电压就不可忽视,作为保护人身安全的措施就变得不可靠。
地线(PE):不用于工作回路,只作为保护线。
利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地。
3.按照国标规定,二者相互绝缘;
4.零线是从变压器中型点直接引出的,地线是按照标准在大地中作的。
这种系统为三相五线制供电系统。
5.零线可以进开关,地线不能
6.地线可以进行重复接地;
7.二者绝对不可以互换,否则,有触电危险。
如何区分火线零线和地线
火线地线零线为了使交流电有很方便的动力转换功能, 通常工业用电,三根正弦交流电;电流相位反映电流的方向大小相互相差120度;通常我们将每一根这样的导线称为相线火线,通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线";叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零;地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案.火线又称相线,它与零线共同组成供电回路;在低压电网中用三相四线制输送电力,其中有三根相线一根零线;为了保证用电安全,在用户使用区改为用三相五线制供电,这第五根线就是地线,它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用;火线、零线、地线的颜色按我国现行标准,GB2681中第3条依导线颜色标志电路时,一般应该是相线-A 相黄色,B相绿色,C相红色;零线-淡蓝色;地线是黄绿相间;如果是三相插座,左边是零线,中间上面是地线,右边是火线用电分为动力用电和家用电.动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色;家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线;也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线;一般情况下红色是火线,蓝色是零线,黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡;另外,家用插座里各孔的接线位置是有规定的,如果拆开插座可以看到,标有L 标记的点是接火线的,N标记的是接零线的,地线有个专门的接地符号;不懂的人千万不要乱接特别是地线的位置,否则可能造成严重后果;地线是作为电路电位基准点的等电位体;这个定义是不符合实际情况的;实际地线上的电位并不是恒定的;如果用仪表测量一下地线上各点之间的电位,会发现地线上各点的电位可能相差很大;正是这些电位差才造成了电路工作的异常;电路是一个等电位体的定义仅是人们对地线电位的期望;HENRY 给地线了一个更加符合实际的定义,他将地线定义为:信号流回源的低阻抗路径;这个定义中突出了地线中电流的流动;按照这个定义,很容易理解地线中电位差的产生原因;因为地线的阻抗总不会是零,当一个电流通过有限阻抗时,就会产生电压降;因此,我们应该将地线上的电位想象成象大海中的波浪一样,此起彼伏;目前,我们使用的电源插座大多是单相三线插座或单相二线插座;单相三线插座中,中间为接地线,也作定位用,另外两端分别接火线和零线,接线顺序是左零右火,即左边为零线,右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头;三个插头呈正三解形排列,其中上面最长最粗的铜制插头就是地线;地线下面两个分别是火线标志字母为"L"Live Wire零线标志字母为"N"Naught wire,顺序是左零右火,插头背面对着自己本人时;地线通过深埋的电极与大地短路连接;市电的传输是以三相的方式,并有一根中性线,三相平衡时中性线的电流为零,俗称"零线",零线的另一个特点是与地线在系统总配电输入短接,电压差接近为零;三相电的三根相线与零线有220电压,会对人产生电击,俗称"火线";为什么会触电有的人误以为零线就是地线,把家用电器的接地和零线接一起,那么火线在和零线形成回路的同时也和家用电器的外壳形成回路,使外壳带电,尤其是在零线因故障已断开而电源插座接地又不好的情况下更容易触电.1、零线:在家庭用电中,零线通常是指从变压器接地体引出来的线,它的接电阻有严格的规定,必须小于等于0.5欧姆,这样才能保证用电设备正常使用;2、火线:是相对于零线来说的,通常家庭用电只是用三相电的其中一相,它的线电压为220伏,它是通过零线构成回路使家用电器工作的;3、地线:我们给家用电器接的电线,通常是为了安全和消除静电而接的地线,它对接地电阻没有严格的要求,通常是比较大的,对地电压没有电流通过时为零,把它做为用电器的零线是无法让设备正常工作的;4、中线:就是将用电设备的金属外壳与电源发电机和变压器的接地线做金属连接起来的那条线,它要求供电给用电设备的线路中的熔断器或空气开关,在用电设备一相碰壳时,能够以最短的时间断开电路,从而保护设备和人生安全;5、家中的插座不是三相插座而是三线插座,它的中间是接地线的,两边是用来接零线和火线的,虽然电工手册上也有左零右火的规定,但我们在实际生活中要求并不那么严格;照明电路里的两根电线,一根叫火线,另一根则叫零线;火线和零线的区别在于它们对地的电压不同:火线对地电压为220V,零线对地电压为0. 家里的一般是三孔插座不是三相插座,中间是接地线,两边是火线和零线,右边为火线L,左边为零线N.火线和零线的区别在于它们对地的电压不同:火线对地电压为220V,零线对地电压为0中线是从发电机或电力变压器中性点引出的线,如果它不接地就称为中线,如果将它良好接了地大地为零电位,此时的中线就又称为零线了;民用电的零线和地线虽然都从同一点引出,但它们各自的功能是分开的,不能混用;比如零线和火线是用电的回路线,它们和电器的外壳是缘的,线里流动的电流是同样大小的,故线径是同样的粗细;而地线是和电器的外壳相联的,当电器有故障时当中才有电流流通,一般没有电流,故其线径要细得多;零线和火线是用电的回路,故绝不能将零线接到外壳上,那会使人触电的;火线和零线区别火线和零线都是带电的线,;零线不带电是因为电源的另一端零线接了地,我们在地上接触零线的时候,因为没有位差,就不会形成电流;零线和火线本来都是由电源出来的,电流的正方向就是由一出,经过外部设备,从另一端进.形成一个回路;零线和火线的区别就是电源的两个端子其中的一个接了大地零线和地线区别1.零线和地线这两个是不同的概念,不是一回事;2.地线的对地电位为零;使用的电器的最近点接地;3.零线的对地电位不一定为零;零线的最近接地点是在变电所或者供电的变压器处;4.零线有时候会电人,在什么时候呢当你的电炉子不发热了,千万不要以为没电了,不会电人,错啦有可能存在这样的可能,离你的电器很沅的地方N线断开了,用电压表一量会发现,电器的LN线都是市电的电压5.地线不会电人,除非很糟的情况,设计者不懂,或者胡乱搞的产品6.在你的电路中有零线和地线的话,你会发现有一个高耐压电容在他们中间;零线和地线区别 1.零线和地线这两个是不同的概念,不是一回事,千万别互换或混接; 2.地线的对地电位为零;是就近接地; 3.零线的对地电位不一定为零;零线是在最近的变电所接地,和本地的接地可能有一定的电位差; 4.零线有时候会电人;当火线有电,但设备不工作时,可能是零线断了,从断点靠近设备一端的零线都是带220V电的,和火线一样; 如何区分零线和地线一、接线标准:火线L颜色须用红色、黄色、绿色零线N颜色须用黑色、蓝色地线PE颜色须用黄、绿双色线面对3孔插座,左零,右火,中间地二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全,可能会有小火花,要有心里要准备,别吓一跳三、如果在家中: 1、通电,用电笔测,会亮的全是火线; 2、将总开关处的零线断开,只接通火线,将家中的灯打在开的位置,用电笔测,刚才不亮,现在亮的全是零线; 3、剩下不亮的全是地线; 最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地. 四、用万用表将万用表置于交流档500v,手捏一表笔,另一表笔分别触接电源线,有电压高的是火线,低的是零线,电压为0的是地线; 零线对地电阻小于4欧为可靠接地;用万用表置于交流档地250v测火线与零线、火线与地线的压差,两值相差在5v以下为可靠接地; 接错的后果一、因为是交流电,所以火和零互换对电器没什么影响;面对3孔插座,左零,右火,主要是维修时用;最好还是别换; 二、零和地接反或混接,这个平时没事,但比较危险,地线不能接到零线上;否则导致设备外壳带电;一般设备正常时外壳几乎不带电三、进户的地线可以临时做零线用这样电表不转,属于偷电,但如果你想做长久的用,有许多不利因素,如:由于接地点环境的变化雷雨、湿度等导致电压不稳;变电所因素使火线对地电压达到380V等,都能导致用电设备很容易受到影响及严重损坏;。
火线,中线,地线常识
火线、零线、地线通常工业用电,三根正弦交流电,电流相位(反映电流的方向大小)相互相差120度。
每一根这样的导线称为相线(火线),电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案.火线又称相线,它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力,其中有三根相线一根零线。
为了保证用电安全,在用户使用区改为用三相五线制供电,这第五根线就是地线,它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用。
火线、零线、地线的颜色按我国现行标准,从线色上分,一般应该是火线-红色,零线-绿色或黄色(也有的是黑色),地线是黄绿相间。
如果是三相插座,左边是零线,中间(上面)是地线,右边是火线用电分为动力用电和家用电.动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
一般情况下红色是火线,蓝色是零线,黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。
交流电220V的零线和地线的区别
交流电220V的零线和地线的区别答案一:1、结构的区别:零线(N):从变压器中性点接地后引出主干线。
地线(PE):从变压器中性点接地后引出主干线,根据标准,每间隔20-30米重复接地。
2、原理的区别:零线(N):主要应用于工作回路,零线所产生的电压等于线阻乘以工作回路的电流。
由于长距离的传输,零线产生的电压就不可忽视,作为保护人身安全的措施就变得不可靠。
地线(PE):不用于工作回路,只作为保护线。
利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地。
答案二;1.按照国标规定,二者相互绝缘;2.零线是从变压器中型点直接引出的,地线是按照标准在大地中作的。
这种系统为三相五线制供电系统。
3.零线可以进开关,地线不能4.地线可以进行重复接地;5.二者绝对不可以互换,否则,有触电危险。
ps:火线、零线、地线的区别:一般情况下红色是火线,蓝色是零线,黑色是地线.、火线和零线区别火线和零线都是带电的线,如果二相电源接了用电器的话,那么就有电流从电线中流过一般的感觉火线带了电,是因为如果人接触(包括一些间接接触)了火线,一部分的电流就从人的身体中经过了,就好比本来一个水管子,从中间有分了一个水龙头了。
零线不带电是因为电源的另一端(零线)接了地,我们在地上接触零线的时候,因为没有位差,就不会形成电流。
所以就有零线不带电的感觉。
零线和火线本来都是由电源出来的,电流的正方向就是由一出,经过外部设备,从另一端进.形成一个回路。
零线和火线的区别就是电源的两个端子其中的一个接了大地零线和地线区别1.零线和地线这两个是不同的概念,不是一回事。
2.地线的对地电位为零。
使用的电器的最近点接地。
3.零线的对地电位不一定为零。
零线的最近接地点是在变电所或者供电的变压器处。
4.零线有时候会电人,在什么时候呢?当你的电炉子不发热了,千万不要以为没电了,不会电人,错啦!有可能存在这样的可能,离你的电器很沅的地方N线断开了,用电压表一量会发现,电器的LN线都是市电的电压!5.地线不会电人,除非很糟的情况,设计者不懂,或者胡乱搞的产品!6.在你的电路中有零线和地线的话,你会发现有一个高耐压电容在他们中间。
火线和零线的区别---电工常识
火线和零线的区别---电工常识
火线和零线是电路中两根重要的导线,它们之间的区别如下:
1. 火线:也称为相线、负载线,是电路中携带电能的导线,标识为“L”。
火线是直接连接到电源的,它所携带的电流具有危险性,因此必须保持绝缘状态。
2. 零线:也称为中性线,是电路中回流电流的导线,标识为“N”。
它是与地线相连接的,因此电位较低,所携带的电流相对较小。
在用电器中,零线常用来作为信号输入。
3. 区别:火线和零线之间的电势差为220V或者380V,电势差越大,电流也就越大,所以火线是危险的,必须注意安全;零线电势相对较低,电流比较小,相对比较安全。
在使用电器时,除非特别需要,不要同时接触火线和零线。
总之,火线和零线在电路中各有不同的作用,掌握其区别十分重要,可以避免电路故障和安全事故的发生。
火线、地线、零线的区别
火线、零线、地线的区别为了使交流电有很方便的动力转换功能,通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案。
一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色。
单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
1、火线又称相线,用来输送负荷电流,按照相序依次为A相、B 相、C相,相位角相差120度,在线路图上标注符号L1、L2、L3 。
U V W 一般标注于电路支路上,按颜色一般分黄、绿、红。
低压0.4KV系统,任意两根相线之间电压是380V;任意一根相线和零线之间的电压是220V,2、零线:标注符号N 一般用蓝色线,三相负载平衡时,零线上没有电流;三相负载不衡时,零线上有电流。
正常零线上没有电压,零线断开时,零线上有电压。
3、接地线:标注符号PE 用黄绿双色线;连接于接地环网和设备金属外壳(或配电装置外壳),当设备线路绝缘降低或其它原因出现漏电时,能减少通过人体的电流,让漏电保护器动作跳闸,切断供电电源,保护人体安全。
零线与地线的区别(电路中)零线(N):主要应用于工作回路,从变压器中性点接地后引出主干线。
地线(PE):不用于工作回路,只作为保护线。
利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地。
(从变压器中性点接地后引出主干线并每间隔20-30米重复接地)电压是两点间电位差,有了电压,电子就会在电线中流动形成电流。
这就像水从高处向低处流动的道理是一样的。
水在流动的过程中会做功,电在流动过程中也会做功。
火线零线地线区别和火线零线地线颜色
火线零线地线区别和火线零线地线颜色关于火线、零线、地线为了使交流电有很方便的动力转换功能,通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫”零线”。
叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案。
一般情况下,三相电路中火线使用黄、绿、红三种颜色表示三根火线,零线使用蓝。
单相照明电路中,一般红色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用黄色或者绿色表示火线、黑色表示零线、黄绿相间的是地线。
是否可以地线和零线接到一起?这样接是不安全的,所以是不允许的。
零线在变压器端是和大地相联的,由于从变压器到用户的零线有一定的电阻,所以在用户端零线和地之间电压往往不为零,假如没有地线的话,若电器发生故障,零线或火线与用电器金属外壳连接,那么用电器和大地之间的电压就不为零,所以是不安全的,这时如果零线断开的话,那么是很危险的。
地线是用户就近接地的一条线,在正常情况下与大地的电压为零,良好的地线与用电器的金属外壳相连,在电器发生故障时,能确保外壳与地的电压为零,这样就起了安全保障作用。
如果把零线和地线并在一起作为一条线,如果这根线断开了,且用电器的开关是闭合的,即使正常的用电器也会整个外壳带电,这样是非常危险的。
所以用电时,对带有金属外壳的用电器除了接火线、零线外,为了安全外壳还要接地线。
实际应用中,给你三根线,一根是火线,一根是零线,还有一根是地线,假如三根线的颜色一样!你如何能区分开来?1、相线L(Live)颜色须用黄色、绿色、红色;零线N(Neutral)颜色须用黑色、蓝色;保护地线PE(ProtectEarth)颜色须用黄、绿双色线.2、用电笔测出火线,会用钳型电流表吗?相线(火线)和零线的电流是一样的,地线上正常时是没有电流的。
电力线中火、零、地线的区别和辨认
电力线中火、零、地线的区别和识别火线又称相线,它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力,其中有三根相线一根零线。
为了保证用电平安,在用户使用区改为用三相五线制供电,这第五根线就是地线,它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用。
地线是作为电路电位基准点的等电位体。
这个定义是不符合实际情况的。
实际地线上的电位并不是恒定的。
如果用仪表测量一下地线上各点之间的电位,会发现地线上各点的电位可能相差很大。
正是这些电位差才造成了电路工作的异常。
电路是一个等电位体的定义仅是人们对地线电位的期望。
HENRY 给地线了一个更加符合实际的定义,他将地线定义为:信号流回源的低阻抗路径。
这个定义中突出了地线中电流的流动。
按照这个定义,很容易理解地线中电位差的产生原因。
因为地线的阻抗总不会是零,当一个电流通过有限阻抗时,就会产生电压降。
因此,我们应该将地线上的电位想象成象大海中的波浪一样,此起彼伏。
照明电路里的两根电线,一根叫火线,另一根那么叫零线。
火线和零线的区别在于它们对地的电压不同:火线的对地电压等于220V;零线的对地的电压等于零〔它本身跟大地相连接在一起的〕。
所以当人的一局部碰上了火线,另一局部站在地上,人的这两个局部这间的电压等于220V,就有触电的危险了。
反之人即使用手去抓零线,如果人是站在地上的话,由于零线的对地的电压等于零,所以人的身体各局部之间的电压等于零,人就没有触电的危险。
如果火线和零线一旦碰起来,由于两者之间的电压等于220伏,而两接触点间的电阻几乎等于零,这时的电流非常大,在火线和零线的接触点处将产生巨大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化。
地是电器设备平安技术中最重要的工作,应该认真对待。
那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果,严重时会烧毁整个设备应用系统,甚至造成人身伤害。
正确接地可提高整个系统的抗干扰能力。
保护零线,工作零线,地线的区别
工零线又称为中性线,代号为“N”;保护零线又称为地线,代号为“PE”;
保护零线:直接接地,一端接用电设备外壳,作用是一旦设备外壳带电,可以通过保护零线放电到大地,起到保护的作用。
区分很简单,保护零线不带电。
工作零线:电表出线到家里,通常一根火线,一根零线,这根零线就是工作零线,火线、用电设备、工作零线形成回路,用电设备才能用电工作,所以叫工作零线。
用电设备工作时候,工作零线带电的。
举个例子:家里的常用的电饭锅等的3眼插座,左边接工作零线,右边接火线,上面接保护零线,工作零线和火线及电饭锅形成回路,电饭锅就能煮饭了,保护零线接电饭锅外壳,防止电饭锅外壳带电。
零线 地线 火线 原理
零线地线火线原理
零线、地线和火线是电力系统中的三种基本电线。
它们的作用和原理如下:
1. 零线:
零线是电路中返回电流的线路,也称为中性线或者零级线。
它的作用是提供电流的回路,将电路中的电荷重新送回到电源。
在交流电系统中,电流会来回流动,零线就是用来提供回路的。
通常,零线的电位接近地电位(0V),因此人们常常错误地
将零线简单地与地线混淆。
2. 地线:
地线是用来连接电器设备和地面的线路,它通常是黄绿色的。
地线的主要作用是为了保证人身安全,当电器设备发生漏电或者其他故障时,地线能够提供一条低阻抗的通道,将电流迅速引导到地面,起到保护的作用。
在正常情况下,地线是没有电流流动的,只有在设备故障时才有可能有电流通过。
3. 火线:
火线是电力系统中送电的主线路,也称为相线或阴极线。
它携带电流从电源供应到电器设备,提供电力供应。
火线和零线之间的电压差值决定了电器设备的工作电压。
在家庭用电中,火线通常为红色或棕色。
火线是有害的,触碰有电压的火线会引起电击。
这三种线路在电力系统中都扮演着重要的角色,它们各自的作用和原理相互配合,形成完整的电流回路和安全保护系统。
三股电线怎么区分零线火线和地线
三股电线怎么区分零线火线和地线颜色如果电线颜色是符合国家标准敷设的,那么我们可以通过电线颜色来区分。
黄色、绿色、红色分别表示三相火线,淡蓝色表示零线,黑色表示中性线,黄绿双色表示接地线。
如果一个线路里同时存在黄绿红三种颜色,其中黄色表示A相、绿色表示B相、红色表示C相。
实际上,根据颜色分并不是完全靠谱。
因为很多“电工”都完全不按标准来,完全瞎搞。
他们觉得只要能通电,让设备正常工作就可以了,这想法完全是在害人害己。
位置对于插座:面对插座面板,左边是零线、右边是火线、中间是地线(插座翻过来,顺序刚好相反)。
对于低压配电柜:从前面看,三相的排列顺序是:上中下、左中右和远中近。
也就是上下排列,从上到下分别为黄绿红;左右排列,从左到右分别为黄绿红;前后排列,从远到近分别为黄绿红。
对于架空线路:面向负载,从左侧往右起为L1、N、L2、L3、PE。
动力线、照明线在两个横担上分别架设时,上层为动力线,下层为照明线。
面向负载,动力线从左侧往右依次为 L1、L2、L3 ;照明线从左侧往右依次为L、N、PE。
电笔分辨假设现在有三根颜色一样的电线,已知它们分别为零线、火线、地线,请问怎么分出来?其实这个我们用数显电笔就可以分出来。
数显电笔分别测三根线,电压非常高(亮灯或者220V左右)的为火线,这个很简单,大家一般都知道。
关键是怎么分出零线和地线?零线一般都是有一定电压的(这是因为三相不平衡导致的),我们可以用电笔的感应测量键测量出来。
测量零线的时候电笔会显示一个闪电的标志,如果电压高一点的话还会显示12V。
而地线是完全没有电压的,所以测量的时候没有任何显示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
零线、中性线、地线的区别
零线和中性线在三相四线中实际上是同一根线,但对于三相线中的其中一根相线来说也就是单相电路来说,它是提供这根相线的电流的“回路”线,如果在中性点不接地系统中它的对地电压不为零的。
中性线是指在“星形接法”的三相交流电路中,三根相线的连接时的一根“公共线”,在严格的绝对平衡的三相交流负载中,这根中性线是零电位,也就是电压为零。
但是为了防止负载“不平衡”而使中性线带电,则要将中性线接地。
而接地线则不是指电流回路中的线,它是一根保护线,零线接地,中性线接地,设备外壳保护接地等都是指这根线,它不参与设备的运行,正常时不提供电流回路。
简单说,中性线和零线都是从电源的中性点引出来的导线。
中性点接地后引出来的导线叫零线,中性点没有接地因出来的导线叫中性线。
和大地接通的导线叫地线。
中性点与零点、中性线与零线的区别:
当电源侧(变压器或发电机)或者负载侧为星形接线时,三相线圈的首端(或尾端)连接在一起的共同接点称为中性点,简称中点。
中性点分电源中性点和负载中性点。
由中性点引出的导线称为中性线,简称中线。
如果中性点与接地装置直接连接而取得大地的参考零电位,则该中性点称为零点,从零点引出的导线称为零线。
通常220伏单相回路两根线中的一根称为“相线”或“火线”,而另一根线称为“零线”或“地线”。
“火线”与“地线”的称法,只是实用中的一种俗称,特别是“地线”的称法不确切。
严格地说,应该是:如果该回路电源侧(三相配电变压器中性点)接地,则称“零线”;若不接地,则应称“中线”,以免与接地装置中的“地线”相混。
当为三相线路时,除了三根相线外,还可从中性点引出一根导线,即中性点,从而构成三线四线制线路。
这种线路中相线之间的电压,称为线电压,相线与零线之间的电压称为相电压。
中性点是否接地,亦称为中性点制度。
中性点制度可以大致分为两大类,即中性点接地系统与中性点绝缘系统。
而按照国际电工委员会(IEC)的规定,将低压配电系统分为IT、TT、TN三种,其中TN系统又分为TN-C、TN-S、TN-C-S三类。
