DWDM试题与答案详解(优选.)

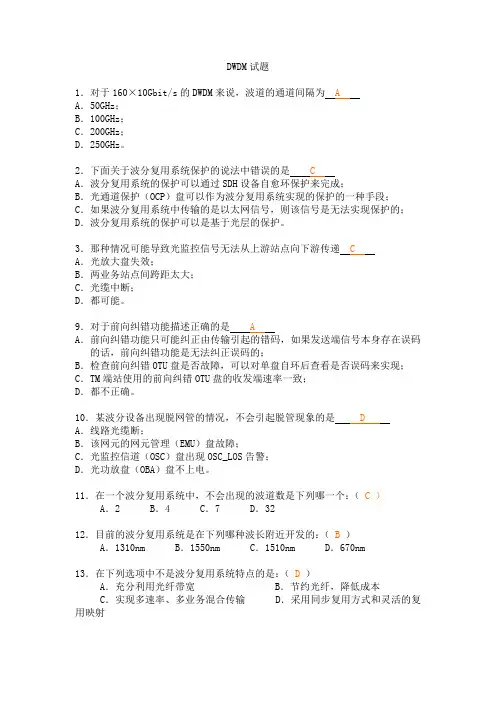

DWDM试题与答案
DWDM试题1．对于160×10Gbit/s的DWDM来说，波道的通道间隔为 AA．50GHz；B．100GHz；C．200GHz；D．250GHz。
2．下面关于波分复用系统保护的说法中错误的是 CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。
3．那种情况可能导致光监控信号无法从上游站点向下游传递 CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。
9．对于前向纠错功能描述正确的是 AA．前向纠错功能只可能纠正由传输引起的错码，如果发送端信号本身存在误码的话，前向纠错功能是无法纠正误码的；B．检查前向纠错OTU盘是否故障，可以对单盘自环后查看是否误码来实现；C．TM端站使用的前向纠错OTU盘的收发端速率一致；D．都不正确。
10．某波分设备出现脱网管的情况，不会引起脱管现象的是 DA．线路光缆断；B．该网元的网元管理（EMU）盘故障；C．光监控信道（OSC）盘出现OSC_LOS告警；D．光功放盘（OBA）盘不上电。
11．在一个波分复用系统中，不会出现的波道数是下列哪一个：（ C ）A．2 B．4 C．7 D．3212．目前的波分复用系统是在下列哪种波长附近开发的：（ B ）A．1310nm B．1550nm C．1510nm D．670nm13．在下列选项中不是波分复用系统特点的是：（ D）A．充分利用光纤带宽 B．节约光纤，降低成本C．实现多速率、多业务混合传输 D．采用同步复用方式和灵活的复用映射14．在我公司的32（40）×10Gbit/s的波分系统中光通道间隔是下列哪一种：（ D ）A．20GHz B．40GHz C．50GHz D．100GHz16．在密集波分系统中，监控通道的工作波长是下列哪一种：（ A ）A．1510nm B．1310nm C．1550nm D．1560.61nm18．下列不是影响光传输的光纤参数是：（ D ）A．光纤的衰减 B．光纤的色散 C．光纤的非线性效应 D．光纤的表皮颜色二、多项选择题：2．为了达到系统扩容的目的，我们一般会采用下面哪些方式： ABCA．重新铺设光缆；B．将现有SDH设备升级，提高传输速率；C．新增DWDM设备；D．增加电中继站。
DWDM题及答案
DWDM题及答案密集波分复用（dwdm）传输原理题一、填空1、dwdm系统是指波长间隔相对较小，波长复用相对密集，各信道共用光纤一个（低损耗）窗口，在传输过程中共享光纤放大器的高容量wdm系统。
2、dwdm系统的工作方式主要存有双纤单向传输和（单纤双向传输）。
3、g．652光纤存有两个应用领域窗口，即1310nm和1550nm，前者每公里的典型衰耗值0．34db，后者为（0．2db）。
4、g．653光纤又称做色散位移光纤是通过改变折射率的分布将1310nm附近的零色散点，位移到（1550）nm附近，从而使光纤的低损耗窗口与零色散窗口重合的一种光纤。
5、g．655在1530－1565nm之间光纤的典型参数为：膨胀6．克尔效应也称作折射率效应，也就是光纤的折射率n随着光强的变化而变化的（非线性）现象。
7、在多波长光纤通信系统中，克尔效应可以引致信号的增益受到其它通路功率的（调制），这种现象表示交叉增益调制。
8、当多个具有一定强度的光波在光纤中混合时，光纤的（非线性）会导致产生其它新的波长，就是四波混频效应。
9、光纤通信中激光器间接调制，就是在光源的输入通路上另加调制器对光波展开调制，此调制器实际起著一个（控制器）的促进作用。
10、恒定光源是一个连续发送固定波长和功率的（高稳定）光源。
11、电光效应是指电场引起晶体（折射率）变化的现象，能够产生电光效应的晶体称为电光晶体。
12、光耦合器的促进作用就是将信号光和泵浦光合在一起，通常使用（波分F83E43Se）器去同时实现。
13、光栅型波分复用器属于角色散型器件，是利用（角色散）元件来分离和合并不同波长的光信号。
14、dwdm系统中λ1中心波长就是（1548．51nm）。
15、dwdm系统中λ1中心频率就是（193．5thz）。
二、单选1、光纤wdm中的光纤通信2．5gbit/ssdh系统，tdm数字技术，每路电话（b）kbit/s。
a、32b、64c、128d、2562、g．652光纤可以将2．5gbit/s速率的信号无电再造中继传输至少（c）公里左右。
DWDM原理(答案)
DWDM原理与硬件测验(共100分)一、单选题（每题2分,共34分）1. 关于放大器测试的描述不正确的是：A. 对于放大增益的测试，最好采用光谱分析仪进行。
B. 放大器的输出、输入光功率之差即为放大器增益。
C. 在测试中选取1310nm波长光源，直接输入放大器，再测试放大器的输出即可计算出放大增益。
D. 测试输入光功率范围时，必须确保在所测范围内，放大器可以完成正常的放大功能。
正确答案：C答案解析：无2. 关于TWF说法正确的是：A. 将符合G.691标准的信号转化符合G.692标准的信号B. 将符合G.692标准的信号转化为符合G.691标准的信号C. 将符合G.957标准的信号转化为符合G.692标准的信号D. G.691标准的信号转化为符合G.957标准的信号正确答案：A答案解析：无3. 在我国大面积敷设的光缆是（）型的光纤。
A. G.652B. G.653C. G.654D. G.655正确答案：A答案解析：无4. 考虑色散距离时，这里的距离应该是：A. 相邻站点距离B. 整个组网的总距离C. 电再生段距离D. 以上皆错正确答案：C答案解析：无5. 下列光纤中在1550nm窗口处，四波混频现象最为严重的是：A. G.652B. G.653C. G.654D. G.655正确答案：B答案解析：无6. G.652光纤的零色散点位于（）处，在此波长处，其色散最小，但衰耗较大。
A. 1550nmB. 1310nmC. 850nm正确答案：B答案解析：无7. G.652光纤在（）处其衰耗最小，但色散较大。
A. 1550nmB. 1310nmC. 850nm正确答案：A8. 下面哪些区间属于光放大器能保持放大增益性能的工作波长区间？A. 1548nm～1561nmB. 1500nm～1540nmC. 1500nm～1560nmD. 1548nm～1580nm正确答案：A答案解析：无9. 下面关于几个基本概念的说法不正确的是：A. DWDM的中文意思是密级波分复用B. EDFA的中文意思是掺铒光纤放大器C. SMSR的中文意思是消光比D. ASE是指放大的自发辐射正确答案：C答案解析：无10. 波长数目下面描述中限制更多波长使用的最大制约因素应该是：A. EDFA的波长使用区间B. 分波器的限制C. 合波器的限制D. OTU的限制正确答案：A答案解析：无11. 有关波长转换器的说法不正确的是：A. TWC是把符合G.975标准的光信号转换为符合G.692标准的光信号B. TWF是把符合G.691标准的光信号转换为符合标准的光信号C. TWC和RWC都具有B1检测的功能D. TWF具有再生、整形和定时的功能正确答案：A答案解析：无12. 关于OptiX BWS 320G系统使用的波长频率范围的说法错误的是：A. 32通道系统使用波长范围为1535.82～1560.61nmB. 16通道系统优先使用蓝带波长C. 32通道系统的波长间隔约为0.8nmD. 32通道系统使用频率范围为192.1～195.2THz正确答案：B答案解析：无13. OptiX BWS 320G设备采用的光监控信道的中心波长是：A. 1480nm±10nmB. 1310nmC. EDFA增益带内的OSCD. 1510nm±10nm答案解析：无14. WBA（固定增益23dB）的单波长输入光功率为-18dBm，那么当所上波长数为4波时，WBA的输入光功率为：A. -16dBmB. -12dBmC. -10dBmD. -15dBm正确答案：B15. OptiX BWS 320G设备监控信道处理板的灵敏度可以达到：A. -25dBmB. -48dBmC. -28dBmD. -35dBm正确答案：B答案解析：无16. WPA单板固定增益为23dBm，单波输入功率为-28dBm，接入八波业务时候下面哪一个数值最接近WPA的实际输出光功率：A. 4.2dBmB. 1.5dBmC. 5.5dBmD. 6.5dBm正确答案：A答案解析：无17. 当32×2.5Gb/s系统在G.652光纤上的色散容限值为12800ps/nm时，可传送的最大目标距离是：A. 640KmB. 360KmC. 720KmD. 500Km正确答案：A答案解析：无二、多选题（每题3分,共48分）1. 应用中的波分复用器件可以是：A. 干涉滤光器型B. 光纤耦合器型C. 光栅型DWDM器件D. 阵列波导光栅（AWG）型器件正确答案：A,B,C,D答案解析：无2. DWDM系统对光源的基本要求是：A. 输出波长比较稳定B. 应该采用直接调制的方法C. 色散容纳度比较高D. 使用LED正确答案：A,C答案解析：无3. 波分复用系统传输受限因素包括哪些方面？A. 衰減B. 光源的色散特性C. 非线性效应D. 信噪比的大小正确答案：A,B,C,D答案解析：无4. DWDM设备的主要的网元形式包括？A. OTMB. OADMC. OLAD. REG正确答案：A,B,C,D答案解析：无5. 对于发送端波长转换器的输出光源需要进行的测试项目有：A. 发送光功率B. 中心波长C. SMSRD. 插损E. -20dB谱宽正确答案：A,B,C,E答案解析：无6. 有关插损的说法正确的是：A. 每通道插损即每通道光信号经过光复用器件相应通道后输出光功率的损耗B. 插损是分波器或合波器的单个物理通道指标C. 在一般的插损测试中，分波器的所有通道的插损值应该完全相等，所以只需对其中某一个通道测试即可D. 对于分波器的插损测试，可以利用仪表发光，然后输入分波器的输入端口并测试输入光功率，再逐个测试分波器的输出端口的光功率，所对应的光功率差值即为个通道插损正确答案：A,B答案解析：无7. 在组网设计中，以下说法正确的是：A. G.652光纤的色散系数一般取值为20ps/nm.km。

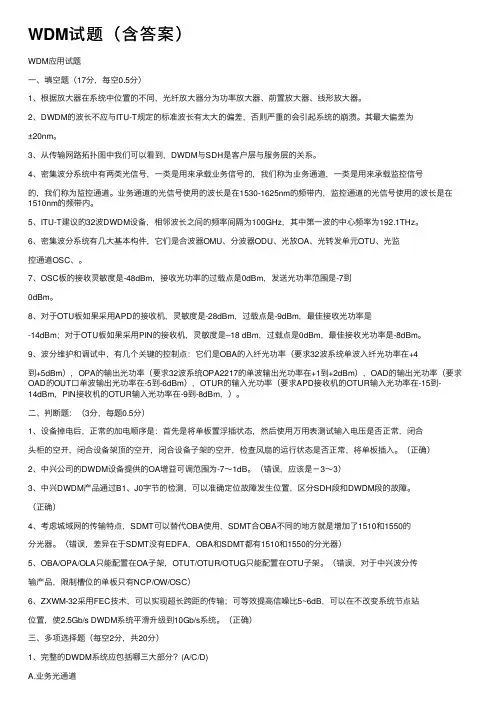

WDM试题（含答案）
WDM试题（含答案）WDM应⽤试题⼀、填空题（17分，每空0.5分）1、根据放⼤器在系统中位置的不同，光纤放⼤器分为功率放⼤器、前置放⼤器、线形放⼤器。
2、DWDM的波长不应与ITU-T规定的标准波长有太⼤的偏差，否则严重的会引起系统的崩溃。
其最⼤偏差为±20nm。
3、从传输⽹路拓扑图中我们可以看到，DWDM与SDH是客户层与服务层的关系。
4、密集波分系统中有两类光信号，⼀类是⽤来承载业务信号的，我们称为业务通道，⼀类是⽤来承载监控信号的，我们称为监控通道。
业务通道的光信号使⽤的波长是在1530-1625nm的频带内，监控通道的光信号使⽤的波长是在1510nm的频带内。
5、ITU-T建议的32波DWDM设备，相邻波长之间的频率间隔为100GHz，其中第⼀波的中⼼频率为192.1THz。
6、密集波分系统有⼏⼤基本构件，它们是合波器OMU、分波器ODU、光放OA、光转发单元OTU、光监控通道OSC、。
7、OSC板的接收灵敏度是-48dBm，接收光功率的过载点是0dBm，发送光功率范围是-7到0dBm。
8、对于OTU板如果采⽤APD的接收机，灵敏度是-28dBm，过载点是-9dBm，最佳接收光功率是-14dBm；对于OTU板如果采⽤PIN的接收机，灵敏度是–18 dBm，过载点是0dBm，最佳接收光功率是-8dBm。
9、波分维护和调试中，有⼏个关键的控制点：它们是OBA的⼊纤光功率（要求32波系统单波⼊纤光功率在+4到+5dBm），OPA的输出光功率（要求32波系统OPA2217的单波输出光功率在+1到+2dBm），OAD的输出光功率（要求OAD的OUT⼝单波输出光功率在-5到-6dBm），OTUR的输⼊光功率（要求APD接收机的OTUR输⼊光功率在-15到-14dBm，PIN接收机的OTUR输⼊光功率在-9到-8dBm，）。
⼆、判断题：（3分，每题0.5分）1、设备掉电后，正常的加电顺序是：⾸先是将单板置浮插状态，然后使⽤万⽤表测试输⼊电压是否正常，闭合头柜的空开，闭合设备架顶的空开，闭合设备⼦架的空开，检查风扇的运⾏状态是否正常，将单板插⼊。

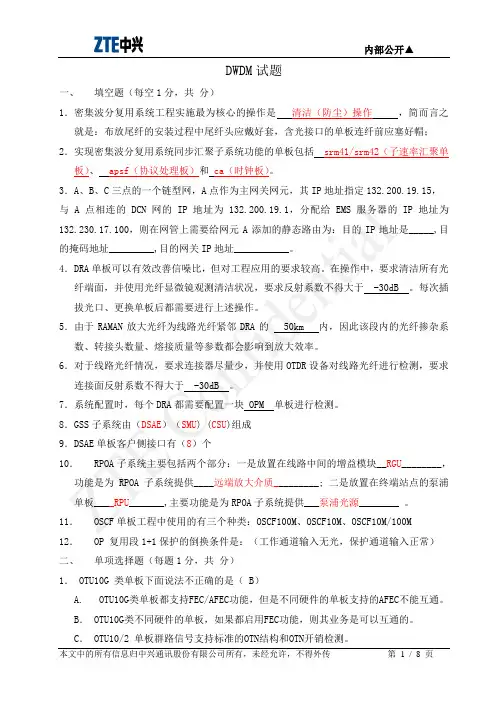

2010.10.1中级培训DWDM试卷(含答案)
DWDM试题一、填空题（每空1分，共分）1．密集波分复用系统工程实施最为核心的操作是清洁（防尘）操作，简而言之就是：布放尾纤的安装过程中尾纤头应戴好套，含光接口的单板连纤前应塞好帽；2．实现密集波分复用系统同步汇聚子系统功能的单板包括srm41/srm42（子速率汇聚单板）、apsf（协议处理板）和ca（时钟板）。
3．A、B、C三点的一个链型网，A点作为主网关网元，其IP地址指定132.200.19.15，与A点相连的DCN网的IP地址为132.200.19.1，分配给EMS服务器的IP地址为132.230.17.100，则在网管上需要给网元A添加的静态路由为：目的IP地址是_____,目的掩码地址_________,目的网关IP地址___________。
4．DRA单板可以有效改善信噪比，但对工程应用的要求较高。
在操作中，要求清洁所有光纤端面，并使用光纤显微镜观测清洁状况，要求反射系数不得大于 -30dB 。
每次插拔光口、更换单板后都需要进行上述操作。
5．由于RAMAN放大光纤为线路光纤紧邻DRA的 50km 内，因此该段内的光纤掺杂系数、转接头数量、熔接质量等参数都会影响到放大效率。
6．对于线路光纤情况，要求连接器尽量少，并使用OTDR设备对线路光纤进行检测，要求连接面反射系数不得大于 -30dB 。
7．系统配置时，每个DRA都需要配置一块 OPM 单板进行检测。
8．GSS子系统由（DSAE）（SMU) (CSU)组成9．DSAE单板客户侧接口有（8）个10．RPOA子系统主要包括两个部分：一是放置在线路中间的增益模块__RGU________，功能是为RPOA子系统提供____远端放大介质_________; 二是放置在终端站点的泵浦单板____RPU_______,主要功能是为RPOA子系统提供___泵浦光源________ 。
11．OSCF单板工程中使用的有三个种类：OSCF100M、OSCF10M、OSCF10M/100M 12．OP 复用段1+1保护的倒换条件是：（工作通道输入无光，保护通道输入正常）二、单项选择题（每题1分，共分）1． OTU10G 类单板下面说法不正确的是（ B）A. OTU10G类单板都支持FEC/AFEC功能，但是不同硬件的单板支持的AFEC不能互通。
信息通信网络线务员专业理论测试题+参考答案
信息通信网络线务员专业理论测试题+参考答案一、单选题（共40题，每题1分，共40分）1、DWDM的全称是？A、波分复用B、密集波分复用C、稀疏波分复用D、SDH波分复用正确答案：B2、采用2048Mbit/s复用通道作为传输继电保护信息的通道时，至少有一侧保护装置应采用自己的时钟（主时钟）作为发送时钟，2048Mbit/s 通道应关闭（）功能。
A、主时钟对时B、从时钟对时C、输入再定时D、输出再定时正确答案：D3、光纤在（）处,光纤损耗最小A、1.55nmB、1.55μmC、1.31μmD、0.85μm正确答案：B4、通过提高单波的光功率，可以达到的效果有（）。
A、提高激光器的使用寿命B、增加系统总体的平坦度C、降低单波信噪比D、提高单波信噪比正确答案：D5、光纤连接器的介入损耗（或称插入损耗）是指因连接器的介入而引起传输线路有效功率减小的量值，ITU-T规定其值为（）。
A、应不大于0.05dBB、应不大于0.5dBC、应不大于25dBD、应不小于25dB正确答案：B6、光纤单模传输条件，归一化频率V应满足：（）A、V＞2.405B、V＞3.832C、V＜3.832D、V＜2.405正确答案：D7、光纤通信的原理是光的（）。
A、全反射原理B、透视原理C、光的衍射原理D、折射原理正确答案：A8、以下关于误码的说法错误的是哪项？A、ES(误码秒)：当某1秒钟时间内出现1个或1个以上的误码块时，就叫做一个误码秒B、SES（严重误码秒）：某1秒内包含有不少于30%的误码块或者至少出现1个严重扰动期（SDP事件）C、CSES（连续严重误块秒）：表示连续的X个SES，X介于2-10之间D、BBE(背景块误码）：是指扣除不可用秒和SES期间所有的误码块以后所剩下的误码块正确答案：C9、机房的地板是静电产生的主要来源，对于各种类型的机房地板，都要保证从地板表面到接地系统的电阻在（）之间，下限值是为了保证人身防静电的电阻值，上限值则是为了防止因电阻值过大而产生静电。
WDM题库
参考答案 1.A，C，D
2.A，B
3.A，B，C
4.B，D
5.A，B
6.B，C
7.B，D
8.A，D
11
客观
多项选择 传输
12
客观
多项选择 传输
13
客观
多项选择 传输
14
客观
多项选择 传输
15
客观
多项选择 传输
16
客观
多项选择 传输
17
客观
多项选择 传输
18
客观
多项选择 传输
19
客观
多项选择 传输
20
B，C，D
A，B，D
B，C，D
B，C，D
A，D
B，D
A，B，C， D
A，B，C， D
A，B，C
A，B
A，B，C， D
33
客观
多项选择 传输
34
客观
多项选择 传输
35
客观
多项选择 传输
36
客观
多项选择 传输
37
客观
多项选择 传输
38
客观
多项选择 传输
39
主观
多项选择 传输
40
客观
多项选择 传输
41
客观
多项选择 传输
1.6T波分设备的下列保护方式中，需要固定机盘槽 位的有（ ） A．光通道1+1保护联合检测； B．光通道1+1保护功率检测； C．1:4保护联合检测； D．OMSP保护。 1.6T设备OCP-5盘的光开关的工作状态有（ ） A．主倒备； B．备倒主； C．死锁； D．倒换失败。 1.6T设备下面关于OMSP盘保护说法中正确的是（ ） A．采用并发选收保护方式； B．要求线路中波道数量不少于4个； C．保护区间位于OMU与ODU或OADM与OMU/ODU之间； 1.6T设备下列保护盘中可以实现返回式保护的是（ ） A．OLP； B．OMSP； C．OCP-5； D．OCP4。 下列哪些是波分系统对监控信道的基本要求（ ） A．监控通路不限制放大器的泵浦波长； B．监控通路不限制放大器之间的距离； C．监控通路不限制未来1310nm波长的业务； D．在放大器失效时监控通路仍然可用。 1.6T设备保护OTU盘在传输SDH业务时，检测哪些开 销用于维护（ ） A．B1； B．J0； C．B3； D．J1。 波分系统常用的PMD补偿方式有（ ） A．电域补偿； B．光域补偿； C．光电混合补偿； D．放大补偿。 1.6T设备网络侧接口有下列哪些（ ） A．数字包封； B．SFEC； C．SDH； D．PDH。 1.6T设备机盘灯有下列哪些颜色（ ） A．红色； B．黄色； C．绿色； D．蓝色。
光网络考试题DWDMA卷（答案版）
光网络考试题DWDM 部分A 卷1.单项选择(每题1分) 1.1. 关于FIU 板的描述正确的有（板的描述正确的有（ B B）。
A. FIU 板处理监控信息板处理监控信息B. FIU 可以完成OSC 信道的接入和解出信道的接入和解出C. 在OptiX OSN 6800设备中，没有信号输入时，设备中，没有信号输入时，FIU FIU 板会上报告警板会上报告警D. 无论是OLA 站，还是OADM 站，一个站只需要一块FIU2.2. LSX 单板不支持的保护类型是（单板不支持的保护类型是（ A A）。
A. ODUk SNCPB. 板内1+1保护保护C. 客户侧1+1保护保护D. 光波长共享保护光波长共享保护3.3. 192.3THz 波长的OTU 单板，其输出接在M40的第的第( D )( D )口。
口。
A. 3；B. 56；C. 76；D. 384.4.某OSN6800环网配置了ODUk 环网保护，现在环上的一段光缆需要进行改造，为了避免在改造的过程中业务频繁反复，需要进行下列哪种操作：（ B ）A. 锁定倒换；锁定倒换；锁定倒换；B. B. 强制倒换；强制倒换；C. C. 人工倒换；人工倒换；D. D. 清除。
清除。
5.5.波分系统中经过一段距离传输后，收端信号的光信噪比都会有一定程度的降低，主要的原因是（原因是（C ）。
A:A:没有使用新型光纤没有使用新型光纤没有使用新型光纤B:B:分波合波器的使用分波合波器的使用分波合波器的使用C:EDFA 的使用的使用D:D:光纤衰减太大光纤衰减太大光纤衰减太大6.6.OptiX OSN 6800设备单板区，共有（ ）个通用槽位，其中支持电层交叉的槽位共有（ ）个，对偶板位共有（个，对偶板位共有（）组。
（ C ） A.A. 1818，，1414，，7B.B. 1818，，1616，，7C.C. 1717，，1414，，7D.D. 1717，，1616，，77.7. 如果XCS 板的ACT 指示灯是灭的，下面哪项是正确的？指示灯是灭的，下面哪项是正确的？( C ) ( C )A. 这块XCS 板坏了。
DWDM系统习题答案
DWDM系统习题册（答案）DWDM原理一、填空题1、按照信号的复用方式进行分类，可分为频分复用，时分复用，波分复用和空分复用系统；2、使用波长密度较高的WDM称为密集波分复用，使用波长密度较低的WDM称为稀疏波分复用。
3、华为公司使用的DWDM系统频率范围：192.1THz-195.2THz, 频率间隔：100GHz；4、华为公司使用的DWDM系统中参考频率：193.1THz。
5、WDM设备的传输方式包括双纤双向和单纤双向。
6、DWDM通常有两种应用形式：开放式DWDM和集成式DWDM。
7、光源的作用是产生激光或荧光，它是组成光纤通信系统的重要器件，目前广泛应用于光纤通信的光源类型：半导体激光器LD和半导体发光二极管LED；8、激光器的调制方式直接调制和间接调制；9、半导体光检测其主要有两类：PIN光电二极管和APD雪崩二极管；10、现在半导体光放大器（SOA）和光纤光放大器 (FOA) 是主要使用的放大器类型。
11、光纤是由纤芯、涂层和护套三层构成的，光信号是在光纤的纤芯传输。
纤心的折射率大于（大于、小于）涂层的折射率。
12、波分系统选用的激光器是：电吸收调制激光器（EA调制器）。
二、选择题（不定项选择）1、WDM的系统组成，包括：ABCA、OTUB、OMUC、OSCD、OPU2、WDM的优势：ABCDEA、超大容量；B、对数据的“透明”传输；C、系统升级时能最大限度地保护已有投资；D、高度的组网灵活性，经济性和可靠性；E、可兼容全光交换3、DWDM系统的光源的突出特点：BCA，经济可靠B，比较大的色散容纳值C，标准而稳定的波长D，波长可以更改，利于维护；4、常用的外调制器有ABCA、光电调制器；B、声光调测器；C、波导调制器；D、电吸收调制器5、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：BA、±10GHzB、±20GHzC、±30GHzD、±40GHz6、由于从光纤传送过来的光信号一般是非常微弱的，因此对光检测器提出了非常高的要求：ABCDEA、在工作波长范围内有足够高的响应度。
光网络2002年12月月考试题——DWDM试题答案
DWDM试题满分：100分考试时间：90分钟姓名：工号部门一、填空题（每空1分，共31分）1、以下OTU单板波分侧速率为：LWE为 1.25Gbit/s 、LWM为155M/622M/2.5Gbit/s 、LWX为34M----2.5Gbit/s 、LDG为 2.5Gbit/s 。
2、设置LWM单板客户侧接入速率为STM-16，当接入622M业务时，会产生 R-LOF 告警。
3、Metro 6100采用的光分插复用板有MR2、MR3、MR4，对应的上/下波插损分别为 2.5dB 、3.0dB 、4.0dB ；OADM模块穿通插损为 2.5 dB 、 4.0dB 、5.0dB 。
(点评：OADM模块是将串行OADM东西向MRX作为一个整体，不包括之间的可调衰减器的插损）4、在Metro 6100中，双发选收的单板波分侧的发光功率比单发单收的单板波分侧的发光功率小 3dB左右，原因是单发单收单板和双发选收单板的发端激光器是相同的，只不过双发选收单板在发端激光器后增加了一个分路器，插损约为3dB 。
5、Metro 6100系统中采用的SSC1WBA、SSC2WBA单板采用单泵浦激光器结构，增益分别为20db 、17db ；单波输入典型值为－21dbm 、－18dbm 。
6、不采用BAND_FILTER技术的Metro 6100系统串行OADM站点，最多可以上下12 波，采用BAND_FILTER技术后，串行OADM站点最多可上下32 波。
7、SSC1MB2单板可以完成一个波带的分插复用：SSC1MB202（波带1）单板可以上下那几波第 1、2 波；配套的SSC1MR202单板上下那几波第3、4波。
8、Metro 6100中常对OTU单板设置通道不使用来代替告警反转，此时告警不上报（上报/不上报）。
9、DWDM系统中，配置1+1通道保护时，工作板和保护板要求（要求/不要求）配置在同一子架内。
10、Metro 6100的波长转换板如LWM、LWX等，命令行或网管显示通道1表示波分侧，通道3表示客户侧。
DWDM试题与答案详解(优选.)
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。
2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。
3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。
4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。
5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。
6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。
7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。
8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。
DWDM系统习题答案
DWDM系统习题册（答案）DWDM原理一、填空题1、按照信号的复用方式进行分类，可分为频分复用，时分复用，波分复用和空分复用系统；2、使用波长密度较高的WDM称为密集波分复用，使用波长密度较低的WDM称为稀疏波分复用。
3、华为公司使用的DWDM系统频率范围：192.1THz-195.2THz, 频率间隔：100GHz；4、华为公司使用的DWDM系统中参考频率：193.1THz。
5、WDM设备的传输方式包括双纤双向和单纤双向。
6、DWDM通常有两种应用形式：开放式DWDM和集成式DWDM。
7、光源的作用是产生激光或荧光，它是组成光纤通信系统的重要器件，目前广泛应用于光纤通信的光源类型：半导体激光器LD和半导体发光二极管LED；8、激光器的调制方式直接调制和间接调制；9、半导体光检测其主要有两类：PIN光电二极管和APD雪崩二极管；10、现在半导体光放大器（SOA）和光纤光放大器 (FOA) 是主要使用的放大器类型。
11、光纤是由纤芯、涂层和护套三层构成的，光信号是在光纤的纤芯传输。
纤心的折射率大于（大于、小于）涂层的折射率。
12、波分系统选用的激光器是：电吸收调制激光器（EA调制器）。
二、选择题（不定项选择）1、WDM的系统组成，包括：ABCA、OTUB、OMUC、OSCD、OPU2、WDM的优势：ABCDEA、超大容量；B、对数据的“透明”传输；C、系统升级时能最大限度地保护已有投资；D、高度的组网灵活性，经济性和可靠性；E、可兼容全光交换3、DWDM系统的光源的突出特点：BCA，经济可靠B，比较大的色散容纳值C，标准而稳定的波长D，波长可以更改，利于维护；4、常用的外调制器有ABCA、光电调制器；B、声光调测器；C、波导调制器；D、电吸收调制器5、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：BA、±10GHzB、±20GHzC、±30GHzD、±40GHz6、由于从光纤传送过来的光信号一般是非常微弱的，因此对光检测器提出了非常高的要求：ABCDEA、在工作波长范围内有足够高的响应度。
DWDM试题与答案详解
DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。
2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。
3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。
4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。
5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。
6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。
7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。
8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。
dwdm 1
dwdm 1dwdm-1DWDM测试题满分：100分考试时间：60分钟姓名：职务编号：部门一、判断题（每题2分，共40分）1.OTU具有als（自动激光关闭）功能。
当没有信号输入时，输出激光器默认关闭，但它将定期输出秒的探测光。
（×）评论答案：只有当有输入信号时才会有输出信号；2、1600g系统采用的oau单板实际上是完成pa+voa+ba功能，所以可以用它做320g 系统的备板，这样可以节省备件的成本。
( ×)答案点评：拉手条和光口不一样，主机和网管都不支持；3.负色散系数的G.655光纤需要正色散系数的DCF进行补偿。
(√)答案点评：g.655光纤有正负色散区别，4.如果增益平坦度允许，wpa02可用作wpa03的备用板。
(√)答案点评：wpa02增益比wpa03大,与wba04配合存在增益不平坦的问题5.接收机采用RWC单板配置1+1通道保护功能系统，72rwc不能作为备用板。
(√)答案点评：只有73rwc才支持1＋1通道保护6.关闭FEC功能后，71lwc板可用作TWC和RWC的备用板；然而，72lwc单板没有断开FEC的功能，因此无法将其分离替换twc/rwc。
(√)7.73wba的增益与74wba板相同。
它可以用作74wba板的备用板。
( ×)答案点评：73wba只用在16波系统，增益带宽不够8.M32和D32采用的光学器件具有光程可逆特性，因此M32和D32可以相互替代使用。
( ×)答案点评：m32有耦合型，如两个都是awg可用互相替换；9.72scc板不支持ALC功能，不能作为ALC系统73scc的备用板。
(√)10、现场测试d32输出口的中心波长时，如果没有宽谱光源，可以采用otu输出的固定波长信号做测试光源。
( ×)答案点评：实际测的是out单板的参数，不是分波器参数，可用使用放大板强制发光做宽谱光源；11、320g系统的背靠背otm系统，需将两块sc2板直接交叉相连，但6100系统的背靠背otm系统，在增加光衰减后，两块SMC板需要交叉连接。
光网络2003年3月月考试题——DWDM试题答案
DWDM试题答案满分：100分考试时间：90 分钟姓名：工号部门一、基础知识填空（30分，每空1分）1、OptiX BWS 320GV3R2设备采用SS71OCU单板，该单板的主要功能是将 4 路2.5G信号合成一路带FEC功能的速率为 10.66 G bit/s信号，SS71OCU单板不支持（支持、不支持）扩展SSM协议；OptiX BWS 320GV3R3设备采用SSE1OCU单板，该单板支持（支持、不支持）扩展SSM协议。
2、DWDM信号在光纤中传送，产生的非线性效应最主要跟入纤光功率和信号传输距离相关。
3、测试OTU单板的-20dB谱宽指标时，Res参数设置越大时，测试的结果越大（小、大）。
4、OptiX BWS 320GV3R3系统采用的FIU单板不支持（支持、不支持）输入/输出光功率上报，采用的SC2板支持（支持、不支持）输入/输出光功率上报。
5、SSE1OCU单板接入业务时,采用 TRF 作电中继板；LWC接入业务时采用 TRC 作电中继；TWC单板接入业务时采用 TWC 作电中继板。
6、OptiX BWS 320GV3R3系统光纤连接时，FIU板的TM口光纤和SC1板的 RM （TM、RM）口相连；OptiX BWS 320GV3R2系统光纤连接时，SCA板的TM口光纤和SC1板的 TM （TM、RM）口相连。
7、OptiX BWS 320GV3R3系统采用O6PBS(电源盒)，其4路输出开关的供电分别为：第一路为上子架供电；第二路为中子架供电；第三路为下子架供电；第四路为 HUB 供电。
8、320G设备现场发货时时，发现每一个站的接收端WPA前的可调光衰器的值的衰耗值都调到最小（小、大），主要原因是调到最小，光功率调测时可以采用逆向光功率调测。
9、某320GV3R3系统有两个以太网口，其中第一个以太网口的作用为扩展ECC 通信，第二个以太网口的作用为子架间通信。
10、320GV3R3系统的OLA站，西收东发的信号WPA、WBA分别插在 1 、 3 槽位；东收西发的信号WPA、WBA分别插在 12 、 10 槽位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。
2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。
3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。
4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。
5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。
6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。
7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。
8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。
9．对于前向纠错功能描述正确的是AA．前向纠错功能只可能纠正由传输引起的错码，如果发送端信号本身存在误码的话，前向纠错功能是无法纠正误码的；B．检查前向纠错OTU盘是否故障，可以对单盘自环后查看是否误码来实现；C．T M端站使用的前向纠错OTU盘的收发端速率一致；D．都不正确。
10．某波分设备出现脱网管的情况，不会引起脱管现象的是DA．线路光缆断；B．该网元的网元管理（EMU）盘故障；C．光监控信道（OSC）盘出现OSC_LOS告警；D．光功放盘（OBA）盘不上电。
11．在一个波分复用系统中，不会出现的波道数是下列哪一个：（C）A．2 B．4 C．7 D．3212．目前的波分复用系统是在下列哪种波长附近开发的：（B）A．1310nm B．15550nm C．1510nm D．670nm13．在下列选项中不是波分复用系统特点的是：（D）A．充分利用光纤带宽 B．节约光纤，降低成本C．实现多速率、多业务混合传输 D．采用同步复用方式和灵活的复用映射14．在我公司的32（40）×10Gbit/s的波分系统中光通道间隔是下列哪一种：（D） A．20GHz B．40GHz C．50GHz D．100GHz15．在波分复用系统的工作频率中，绝对频率参考点（AFR）是下列哪一个：（A） A．193.1THz B．192.1THz C．196.0THz D．187.0THz16．在密集波分系统中，监控通道的工作波长是下列哪一种：（A）A．1510nm B．1310nm C．1550nm D．1560.61nm17．在波分复用系统中，接口符合G.691/G.957标准的是下列哪一种系统：（B） A．集成式系统 B．开放式系统 C．海底系统 D．陆地干线系统18．下列不是影响光传输的光纤参数是：（D）A．光纤的衰减 B．光纤的色散 C．光纤的非线性效应 D．光纤的表皮颜色19．下列各指标测试项目中不是OTU盘的测试指标的是：（D）A．－20db谱宽 B．边模抑制比 C．消光比 D．插入损耗20．下列告警颜色中表示网元与网关网元通信不畅的是：（A）A．棕色 B．黑色 C．橙色 D．红色二、多项选择题：1．国标对于波分系统各通道平坦度提出一定的要求，所以我们需要对各通道光功率进行适当的调整，使之满足要求。
在调整时，我们会用到以下哪些方式ACDA．借助光谱分析仪；B．借助SDH误码分析仪；C．利用网管上性能监测功能；D．调节OTU盘的光发送口的电可调衰耗器，调整输出光功率值。
2．为了达到系统扩容的目的，我们一般会采用下面哪些方式：ABCA．重新铺设光缆；B．将现有SDH设备升级，提高传输速率；C．新增DWDM设备；D．增加电中继站。
3．下面哪些描述是正确的BDA．波分系统的传输质量不受跨距段长短的限制；B．开放式波分系统可以满足任何厂家、任意波长的接入；C．波分系统只能满足相同速率的信号的复用；D．波分系统能够满足各种数据格式的接入。
4．某DWDM设备出现OLA盘故障，放大器增益为25dB，出于紧急抢修的需要，我们可以暂时使用增益为BC的OLA盘来替代。
A．20dB；B．30dB；C．33dB；D．18dB。
5．当某块发送端OTU盘出现输入光功率不足（IOP）告警时，可能是由下面原因造成的：ABCA．由于网管上门限设置不当，造成误告警；B．连接尾纤弯折曲率过大；C．线路光功率下降；D．与该OTU对接的SDH设备停电。
6．关于合波、分波盘，下列说法哪些正确BCDA．由于合波、分波盘为无源器件，所以可以在不上电的情况正常工作；B．多层介质膜型分波盘可以反过来作为合波盘使用；C．耦合器型的合波盘插损小于介质膜型的合波盘；D．国标规定合波分波盘的相邻通道隔离度应大于22 dB。
7．对于波分设备而言，光纤端面的质量会直接影响光通讯质量，所以系列做法正确的是BCA．当更换机盘时，将盘上的连接尾纤拔出后置于一边，更换完毕，直接将尾纤插入机盘；B．光纤端面的清洁处理只能用无纺纸、镜头纸或脱脂长绒棉，以及专用工具；C．FC/PC型的活动光连接头决不能拧得太紧，否则光纤端面极易受伤；D．光放大盘上的输入、输出光纤可以随意插拔。
8．一般来说，光接收机部分要能承受如下影响：ACDA．信号畸变B．光的色散C．噪声D．串扰9．光监控信道分插盘完成的功能是ADA．从光信号中分离出业务信号和监控信号；B．完成监控信号的传递；C．完成信号的放大；D．将业务信号与监控信号合成一路光信号。
10．根据APR的工作原理，请指出下列哪些说法正确BDA．当AB两点间光缆断时，APR功能启动，线路上所有放大器均输出无光；B．APR只在出现光路中断的两点间启动；C．APR功能的启动是出于对光放大盘的保护；D．光路恢复后APR会自动取消。
三、填空题：1．在OTU盘的接收端一般采用长程、短程两种接收模块，以2.5Gb/s光信号为例，长程接收光功率范围是－9～－28dBm，短程光功率范围是0～－18dBm 。
2．波分设备包括TM端站、光中继站、光分插复用站三种网元。
3．对于具备EVOA功能的EDFA机盘，如果需要进行输入光功率的设置，首要操作就是更改可调率耗器的状态，需要确保该状态为跟踪才能进行设置。
4．对于波分系统而言，衡量其传输质量的指标是误码性能和光信噪比OSNR。
5．3R是指信号的再生、再整形、再定时。
6．一个32波波分复用系统，32波满配置时的OBA盘输出光功率比该系统只有8个波时的OBA输出功率大6dB。
7．分波器一般采用光栅型、干涉滤波器型、熔锥型和集成光波导型等类型。
8．波分复用的OTU盘的主要功能是进行波长转换。
9．DWDM设备正常的工作电压为－48V±15％。
10．在波分设备的日常维护时，维护人员可以对主光通道参数进行测量，利用光谱分析仪接入光放大器的在线监测口进行检测，包括各通道波长、光信噪比、各通道光功率等。
11．OPA、OBA、OLA均属于光放大盘，但不同的场合使用的放大盘各不同，一般来说，OPA放置在接收（发送端、接收端），OBA放置在发送（发送端、接收端）。
12．OAD盘一般放置在分插复用站点，完成部分通道光信号的上下，烽火公司的OAD盘可以实现固定（固定、可调）波长的上下。
13．一块型号为322520的OLA盘，当其输入光功率为0dBm时，输出光功率为20dBm；当其输入功率为－20dBm时，其输出光功率为5dBm。
14．维护人员应按照要求做好维护工作，维护工作一般分为日常例行维护、周期例行维护、突发性抢修。
15．当使用光谱分析仪测量OTU盘的－20dB谱宽时，若仪表上Res可选择0.05nm\0.07nm等数值，在不同选择条件下其－20dB谱宽值也不同，那么最后的结果应以Res值为0.05nm时为准。
16．DWDM系统以系统接口分类：集成式和开放式系统。
17．DWDM系统以地理域分类：海底系统、陆地干线、本地网、城域网。
18．G.655单模光纤适用于10Gb/s以上速率DWDM传输，是未来大容量传输光纤的理想选择。
19．DWDM设备中红色表示紧急告警，如R_LOS、RS_TIM、（列举2个）。
20．我公司的1.6T波分设备的C波段的波长范围是：1529.16 nm～1560.61 nm。
21．我公司的1.6T波分设备的L波段的波长范围是：1570.42 nm～1603.57 nm。
22．波分复用系统（DWDM）的组成为：发射和接收有源部分、合波分波无源部分、光传输和光放大、光监控信道。
23．影响光传输的光纤参数有：光信噪比、光色散容限、非线性。
24．为DWDM系统的应用而设计的光纤是：G.655光纤（NZDSF）。
25．我公司的DWDM系统中监控通路的波长为：1510 nm。
26．在开放式波分系统中，TXOTU的TX口应该和OMU盘或OAD盘的波道输入口连接。
27．在波分系统中，各种EDFA的输出功率不能大于机盘的饱和输出功率。
28．波分中的FTS盘和STF盘分别如何接纤：FTS是收FEC信号发SDH信号，STF是收SDH信号发FEC信号。
29．波分中的FEC盘特有的功能是前向纠错功能。
30．我公司波分系统中的EOW盘可以提供两路公务联络电话和一条数据信道。
四、问答题：1．光信噪比是指的什么？答：信号与噪声功率之比。
2．色散容限是指的什么？答：色散容限指光发送模块对整个无中继传输线路色散值的容纳能力。
3．请简述边模抑制比的定义。
答：在最坏反射条件时,全调制条件下主纵模的平均光功率与最显著边模的光功率之比。
