高压计量装置安装作业指导书
7高压电能计量装置装拆及验收标准化作业指导书资料教程文件
1.人身伤害或触电
危险点
预防控制措施
（1）在电气设备上作业时，应将未经验电的设备视为带电设备。
（2）在高、低压设备上工作，应至少由两人进行，并完成保证安全的组织措施 和技术措施。
（3）工作人员应正确使用合格的安全绝缘工器具和个人劳动防护用品。
误
（4）高、低压设备应根据工作票所列安全要求，落实安全措施。涉及停电作业
6
4.1 劳动组织及人员要求 4.1.1 劳动组织
高压电能计量装置装拆及验收工作所需人员类别、 人员职责和数量，
序 人员 号 类别
职责
人数
（1）正确安全的组织工作。
（2）负责检查工作票所列安全措施是否正确完备、是否符合现场
工 实际条件，必要时予以补充。
1
作 负
（3）工作前对工作班成员进行危险点告知，交代安全措施和技术 措施，并确认每一个工作班成员都已知晓。 （4）严格执行工作票所列安全措施。
张
根据作业需求
颗
根据作业需求
只
根据作业需求
只
根据作业需求
米
根据作业需求
卷
根据作业需求
个
根据作业需求
袋
根据作业需求
米
根据作业需求
个
根据作业需求
个
根据作业需求
7
4.4 工器具和仪器仪表
序号 1 2 3 4 5 6 7
8
9 10 11
12
名称 螺丝刀组合
电工刀 钢丝钳 斜口钳 尖嘴钳 扳手 电钻
电源盘
低压验电笔 高压验电器 钳形万用表
碰 的应实施停电、验电、挂接地线、悬挂标示牌后方可工作。工作负责人应会同工
带
作票许可人确认停电范围、断开点、接地、标示牌正确无误。工作负责人在作业 前应要求工作票许可人当面验电；必要时工作负责人还可使用自带验电器（笔）

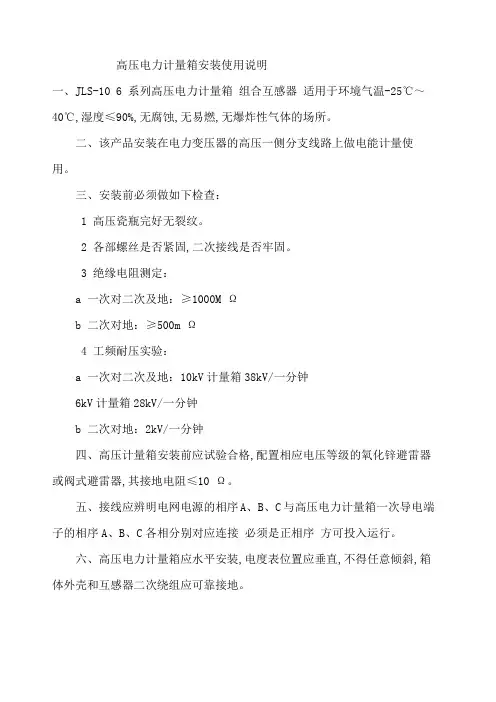

高压电力计量箱安装使用说明
高压电力计量箱安装使用说明一、JLS-10 6 系列高压电力计量箱组合互感器适用于环境气温-25℃～40℃,湿度≤90%,无腐蚀,无易燃,无爆炸性气体的场所。
二、该产品安装在电力变压器的高压一侧分支线路上做电能计量使用。
三、安装前必须做如下检查：1 高压瓷瓶完好无裂纹。
2 各部螺丝是否紧固,二次接线是否牢固。
3 绝缘电阻测定：a 一次对二次及地：≥1000M Ωb 二次对地：≥500m Ω4 工频耐压实验：a 一次对二次及地：10kV计量箱38kV/一分钟6kV计量箱28kV/一分钟b 二次对地：2kV/一分钟四、高压计量箱安装前应试验合格,配置相应电压等级的氧化锌避雷器或阀式避雷器,其接地电阻≤10 Ω。
五、接线应辨明电网电源的相序A、B、C与高压电力计量箱一次导电端子的相序A、B、C各相分别对应连接必须是正相序方可投入运行。
六、高压电力计量箱应水平安装,电度表位置应垂直,不得任意倾斜,箱体外壳和互感器二次绕组应可靠接地。
七、高压电力计量箱装好后,应带负荷进行试验观查,看有功、无功电度表转动是否正常或调试遥测抄表各项功能是否正常,经过全面检查试验合格后,方可正式投入运行。
八、对运行中的高压电力计量箱,根据有关规程必须定期检查和预防性试验,每年一次,若发现有抄表不正常现象或其他缺,应做处理后再继续运行。
九、高压电力计量箱保存期间注意防潮。
十、高压电力计量箱接线如附图一附图一：1 通电检查：a 接线盒2、3短路,电度表转速约减半,证明A相电流互感器正常,同时6、7短路,电度表停转,证明C相电流互感器正常。
b 1、5、9分别是A、B、C二次100伏电压,断开可检查电压互感器,断开两表停,接上转,证明电压互感器正常。
c 通过接线盒接线端子可接入专用测量仪器,现场检验高压电力计量箱是否运行正常和准确度,变动二次接线注意防止CT开路 PT短路2 停电检查：a 断开1、5、9上下联片,用直流法现场检查电压互感器极性。
10kv高压计量安装标准
10kv高压计量安装标准一、引言。
10kv高压计量安装是电力系统中非常重要的一环，其质量直接关系到电网的安全稳定运行。
因此，制定和遵守严格的安装标准对于保障电力系统的正常运行至关重要。
二、安装前的准备工作。
1. 确定安装位置，安装位置应符合相关规范要求，远离易燃易爆物品，便于日常维护和管理。
2. 检查设备完好，在安装前需要对10kv高压计量设备进行全面的检查，确保设备完好无损。
3. 准备必要的安装工具，包括螺丝刀、扳手、绝缘手套等工具，以确保安装过程中的安全和顺利进行。
三、安装过程。
1. 固定设备，首先需要将10kv高压计量设备固定在安装位置上，确保设备稳固可靠。
2. 连接电气线路，根据设备接线图，正确连接10kv高压计量设备的电气线路，确保接线正确无误。
3. 接地保护，进行设备接地，确保设备在工作过程中不会受到雷击等不良影响。
四、安装后的检测和验收。
1. 设备测试，安装完成后，需要进行设备的测试，包括电气性能测试、绝缘测试等，以确保设备正常工作。
2. 现场验收，由专业人员对安装后的10kv高压计量设备进行现场验收，确保安装符合相关标准和规范。
3. 安全交底，对安装完成后的设备进行安全交底，告知相关人员设备的使用和维护注意事项。
五、安装后的维护管理。
1. 定期检查，对10kv高压计量设备进行定期的检查和维护，确保设备长期稳定运行。
2. 故障处理，一旦发现设备出现故障，需要及时进行处理，确保设备的正常运行。
3. 安全防护，加强设备的安全防护工作，预防意外事故的发生。
六、结语。
10kv高压计量安装标准的严格执行，对于保障电力系统的安全稳定运行具有重要意义。
只有严格遵守安装标准，确保安装过程的规范和完善，才能有效地提高电力系统的可靠性和安全性。
希望各相关单位和人员能够高度重视10kv高压计量安装标准，做好相关工作，共同维护电力系统的安全稳定运行。
高压计量装置安装作业指导书
高压计量装置安装作业指导书1．适用范围1.电压等级 10kV2.电气类别配网工程中户外高压计量装置的安装2. 依据及引用文件序号标准、文件相关章节条款1 GB 50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》第7.0.1 条2 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第3部分:电力变压器、油浸电抗器、互感器施工质量检验的表 3.0.1“干式互感器的安装”或 3.0.2“油浸式互感器的安装”的规定3 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十四章第六节高压计量箱安装4 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：Y 主要作业内容YYY N施工条件户外高压计量装置安装施工准备质量检验支架安装接线及附件安装Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。
本工序施工负责人经审批2 图纸设计图纸。
本工序施工负责人经审批3 预算材料表含主、副材。
本工序施工负责人经审批4 施工方施工措施、安全技术交底(项目部级)。
本工序经审批案施工负责人5 相关证照根据需要办理涉及进入工作场所的手续、证件。
本工序施工负责人有效6 确认上一工序检查合格(1)户外高压计量装置的各项电气试验、计量试验合格。
(2)接地电阻符合设计要求。
本工序施工负责人合格4．2施工准备序号项目内容说明1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员支架安装技术工人21 1户外高压计量装置安装技术工人2接线及附件安装技术工人2技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作。
2 施工内容相对应的设备材料户外高压计量装置(互感器装置、计量表箱)、导线、热镀锌螺丝、热镀锌角铁、瓷担等。
(1)核对设备、材料的到位及数量；核对户外高压计量设备的型号、变比、准确级等技术参数与设计要求相符。
10kV高压计量箱新装(更换)标准化作业指导卡
运输：1）高压计量箱应固定在车厢靠前侧；2）高压计量箱的固定绳应系在高压计量箱本体上。3）严禁客货混装。
2
触电伤害
1)作业前核对线路名称、杆号，核对设备的控制范围，防止错、漏停电源及反送电。停、送电按操作程序进行，明确操作人、监护人。
3）按规定设置安全围栏和悬挂警示牌。
作业人员签名确认
工作负责人签名
10kV高压计量箱新装(更换)作业标准指导卡
序号
内 容
标 准
√
1
托 架
托架安装应牢靠、平整；
2
外观检查
1）铭牌清楚，额定电压、额定电流符合要求；技术性能、参数符合使用要求。
2）外壳无锈蚀，套管无破损、裂纹、严重脏污和闪络放电痕迹。
3）试验报告等资料齐全、符合要求。
8
开 工
工作负责人宣布开始工作。
9
现场监护
作业过程中认真执行监护制度，监护人必须始终在作业现场，及时纠正作业人员的不安全行为；专责监护人不得从事其他工作。
10
执行作业标准
见作业标准指导卡。
11
工作终结
及送电
1）按质量标准进行自检、互检、验收检查。
2）检查线路、设备上有无遗漏工具、材料等。
3）工作负责人清点人数，拆除现场安全设施。
4）电能表是否垂直，斜度是否符合规程规定，封印是否完好；互感器一、二次回路是否正确，有无过热现象，有无窃电可能；电能表应对抄表孔，便于抄表。
5
各部引线
1）相间、对地距离符合规程要求。
2）应有防止引线摆动措施。
高压计量箱安装措施示范文本
高压计量箱安装措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月高压计量箱安装措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
洪兴煤矿一回电源来自乐民35kv变电站乐洪10kv专线，二回电源来自洪兴35KV变电站10KV洪兴专线。
因。
特编此措施以便于高压计量箱顺利安装。
一、乐洪专线倒闸时间20xx年月日时分二、停电时间年月日时分至时分三、高压计量箱安装操作负责人及相关参与人员负责人：参与人：操作人员：四、高压计量箱安装注意事项1、高压计量箱安装前必须熟悉该设备的性能及其接线方式。
检查并确定所安装的设备是否配有计量箱使用说明书、出厂检验的产品合格证书、安装使用注意事项等出厂相关资料；电压、电流互感器的检定记录或报告，计量箱安装是作业指导书。
2、参加作业的工作负责人和操作人员应适当、足够，精神状态良好。
作业人员必须持有相应级别的计量检定员证，具备电业作业的相关资质，并熟练掌握计量箱的安装方法和技能；熟悉计量箱设备性能及二次接线。
3、安装前准备好相应的设备及工器具，并确定是否符合使用要求。
准备防护工具。
4、作业流程接受任务——作业前准备——学习安全技术措施——检查完善现场安全措施——办理工作许可手续——高压计量箱及表箱固定——一、二次导线连接——完工检查——加封——完善记录、清理现场——验收、交接，办理工作终结手续——安装记录归档5、严格按作业流程执行；安装时应按高压计量箱的技术要求进行，高压计量箱前安装一组相应电压等级的避雷器，高压计量箱包括表箱必须有可靠接地。
安装高压计量施工方案
安装高压计量施工方案1. 引言高压计量装置是供电系统中的重要设备，用于测量和计量电能的消耗。
安装高压计量装置需要严格遵循相关的施工方案，以确保安全性和准确性。
本文将介绍一种标准的高压计量施工方案，以便在工程实施过程中指导工作人员的操作。
2. 准备工作在安装高压计量装置之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是准备工作的步骤：•查阅相关的技术资料，了解计量装置的类型、规格和安装要求。
•确定安装位置，并进行现场勘测，评估空间和安全条件。
•获取所需的工具和材料，如螺丝刀、电缆、电线、绝缘胶带等。
3. 施工步骤3.1. 施工前准备在开始施工之前，需要进行一些必要的操作，以确保安全性和工作的顺利进行。
1.关闭高压电力设备，并确保其处于打开状态。
2.确定计量装置的类型和规格，并检查其完整性和功能性。
3.与供电部门联系，了解相关的安全要求和施工时间。
4.准备施工周围的工作区域，确保没有任何危险物（如水、火源等）存在。
3.2. 安装计量装置按照以下步骤安装计量装置：1.使用合适的工具，打开计量装置的外壳，检查内部电路板的完好性。
2.根据供应商提供的说明书，将计量装置安装在预定的位置上。
3.将计量装置与高压电线连接，确保连接牢固和导电性良好。
4.使用绝缘胶带或绝缘套管，对连接部位进行绝缘处理，以确保安全性。
5.根据供应商提供的指导，调整计量装置的参数和校准。
3.3. 安装附属设备安装附属设备有助于提高计量装置的性能和可靠性。
以下是常见的附属设备：1.安装电流互感器（CT）和电压互感器（VT），以提供电流和电压的测量信号。
2.连接数据采集装置，用于记录和存储计量数据。
3.安装断路器和保护装置，以确保供电系统的安全和稳定。
3.4. 调试和测试在安装完成后，需要进行一系列的调试和测试步骤，以确保计量装置的准确性和稳定性。
1.使用万用表或专用测试仪器，检查电流和电压信号的准确性。
2.运行供电系统，并记录计量装置的测量数据。
高压计量箱安装措施规程
高压计量箱安装措施规程1. 引言本文档旨在规范高压计量箱的安装过程，确保安装的安全性、准确性和可靠性。
高压计量箱是用于测量和监测高压电力系统中的电流和电压的重要设备，因此其正确的安装至关重要。
2. 安全考虑2.1 安全检查在安装高压计量箱之前，必须进行安全检查，包括但不限于以下方面： - 确保操作人员具备相关的电气知识和技能； - 检查所使用的工具，确保其完好无损且符合相关标准； - 检查安装区域，确保没有电压异常、短路或其他安全隐患。
2.2 个人防护在安装过程中，必须严格遵守相关的个人防护规定，包括但不限于以下措施： - 戴上绝缘手套和工作鞋；- 使用绝缘工具进行操作； - 穿戴安全帽和防护眼镜。
2.3 安全断电在进行安装操作之前，必须确保电力系统已经断电，并采取措施防止误操作导致的电击或其他意外事故。
3. 安装步骤3.1 确定安装位置根据实际的电力系统布局和设计要求，确定高压计量箱的安装位置。
需要考虑以下因素： - 尽可能选择离电源较近的位置，以减少电缆长度； - 保证安装区域的通风良好，避免过热； - 注意避开可能存在的电磁干扰源。
3.2 安装支架根据高压计量箱的尺寸和重量，选择相应的支架进行安装。
确保支架的稳定性和承重能力，以避免高压计量箱发生倾斜或脱落的情况。
3.3 安装电缆根据高压计量箱的电源要求，选用相应规格的电缆，并按照相关标准进行正确接线。
确保电缆与高压计量箱之间的连接牢固可靠，避免因松动或接触不良导致的电流测量误差。
3.4 接地处理对高压计量箱进行接地处理，确保其与地线的可靠连接。
接地电阻应符合相关标准的要求，以保证安装的安全性和测量的准确性。
3.5 安装配件和附件根据设计要求和实际需要，安装相应的配件和附件，如温度传感器、过流保护装置等。
确保这些附件与高压计量箱的连接稳固可靠，并通过必要的调试和测试验证其功能正常。
3.6 连接监测系统根据实际的监测需求，将高压计量箱与监测系统进行连接。
高压计量安装 方法
高压计量安装方法高压计量安装方法一、引言高压计量是用于测量高压电力系统中的电能消耗的一种设备。
它在电力系统中起着至关重要的作用，因此在安装过程中需要特别注意。
本文将介绍高压计量安装的方法和步骤，以确保安装过程顺利进行并保证测量的准确性。
二、安装前的准备1. 确定安装位置：根据实际需求和设计要求，选择合适的位置进行安装。
一般来说，高压计量应安装在电力系统的进线处或负荷中心位置，以确保测量的准确性。
2. 检查设备：在安装之前，必须对高压计量设备进行仔细检查，确保设备完好无损。
3. 准备所需工具：准备好安装所需的工具和材料，如螺丝刀、扳手、电缆等。
三、安装步骤1. 断电：在进行高压计量安装之前，必须断开电源，以确保安全。
2. 安装计量装置：根据设备的安装要求和图纸，将计量装置固定在预定的位置上。
确保装置牢固可靠，并注意安装方向。
3. 连接电缆：根据设备的接线图，将电缆连接到计量装置上。
在连接过程中，要注意正确连接相应的导线，避免短路或接错线。
4. 接地：将计量装置进行接地，以确保安全。
接地电阻应符合相关标准，并进行必要的测量。
5. 连接电源：在确认所有连接正确无误后，重新接通电源，并进行必要的测试，确保计量装置正常运行。
6. 调试和校准：在安装完成后，对计量装置进行调试和校准。
根据设备的使用说明书，进行相应的设置和校准操作，以确保测量的准确性和稳定性。
四、安装注意事项1. 安全第一：在安装过程中，要时刻注意安全，避免触电等危险事故的发生。
2. 遵循操作规程：按照设备的安装说明和操作规程进行安装，确保操作正确无误。
3. 防止外界干扰：高压计量设备对外界的干扰很敏感，因此在安装过程中要尽量避免电磁干扰的影响。
4. 保持清洁：安装过程中要保持计量装置的清洁，避免灰尘等杂物进入设备，影响测量的准确性。
5. 注意防护：在安装过程中，要注意对设备进行适当的防护，避免受到外界冲击或损坏。
五、总结高压计量安装是一个关键的环节，直接影响到后续的电能计量和监测工作。
高压电量计量装置带电校验作业指导书
高压电量计量装置带电校验作业指导书高压电量计量装置带电校验作业指导书1. 危害辨识1.1电流互感器二次回路断开、产生瞬间高压，可能毁坏设备或引起人体电击；1.2二次电压短路，引起相关设备低电压跳闸或计量误差.2. 准备阶段2.1物资：电源盘一个，二次短接线２根，自粘胶带一卷.2.2工具：电度表检验仪一台，万用表一块，一字起子一把，尖嘴钳一把.2.3人员：２名（其中至少１名熟练的校验人员）.2.4作业前的联系工作：在总降运行班长记录本上记录以下项目：2.4.1联系总降值班班长，将对本柜电量计量装置带电校验，本设备的电流显示将有短时间内减小或消失现象.2.4.2对运行中的高压电机，将此事通知操作工：校验中，本机电流显示短时间减小开消失属正常现象，不必停机；若本电机有其它异常，可按异常情况处理.2.5方案：根据以上内容制定详细检修方案；2.6安全学习：根据检修方案，组织参与检修的人员进行安全学习.3. 实施阶段3.1确认与总降值班班长和包机操作工（高压电动机）联系完毕.3.2将电压、电流测试线与电度表检验仪连接好；3.3将电流互感器测量回路二次线分别夹入电流嵌中，将电压嵌分别夹在端子牌的三相电压端子上；3.4按照电度表检验仪说明书作以下试验：3.4.1检查三相电压，电流的相位；3.4.2检查电度表的测量误差.3.5分析试验结果，若结果合格，则解除各测试线，否则，进行以下二项：3.5.1通知相关人员进行详细检查，维修；3.5.2重复进行以上试验，直至合格（必须停电试验的，申请进行停电检查，试验，或请示相关领导后，准备下次进行停电检查，试验）.4. 正常操作时间标准：1.5小时.5. 交接阶段5.1现场三清：工具，物资，卫生；5.2办理设备交接手续：通知总降值班班长和包机操作工（高压电动机），本次试验已经完成，本设备进入运行状态，并在运行班长记录本上记录；5.3检修档案记录。
高压测试仪作业指导书
高压测试仪作业指导书引言：高压测试仪是一种用于检测和测量高压电器设备的工具。
它被广泛应用于电力行业、工业生产和实验室等领域，用于确保电器设备的正常运行和安全。
本作业指导书将为操作高压测试仪的人员提供详细的操作步骤和注意事项，以确保使用的安全性和准确性。
一、安全措施在操作高压测试仪之前，请务必严格遵守以下安全措施，以防止意外事故的发生：1. 佩戴防护眼镜和绝缘手套，以保护眼睛和手部免受高压电流的伤害。
2. 在操作高压测试仪时，确保周围环境干燥，避免雨天等湿润环境。
3. 避免将高压测试仪暴露在高温或极端寒冷的环境中。
4. 仔细阅读并理解高压测试仪的用户手册，并严格按照说明进行操作。
二、高压测试仪的组装在进行高压测试之前，需要正确组装高压测试仪。
按照以下步骤进行：1. 注意事项：a. 确保所有组装工作在无压状态下进行。
b. 仔细检查所有组件的完整性，如电缆、探头等。
c. 确保所有连接紧固，并没有松动或脱落。
2. 将探头插入高压测试仪，并确保插头牢固连接。
3. 将测试仪的电缆连接到电源，确保电源稳定并符合要求。
4. 检查电缆的完整性，如有破损或裸露的电线，请及时更换。
三、高压测试仪的操作在进行高压测试之前，请按照以下步骤操作高压测试仪：1. 将高压测试仪置于平稳的工作台上，并确保工作台干燥平整。
2. 打开高压测试仪的电源开关，等待设备的预热时间。
3. 设置测试仪的需要测试的电压范围，并确保设备的调节准确。
4. 将待测设备连接到测试仪上，确保连接牢固。
5. 缓慢通过调节旋钮增加电压，注意观察被测设备的反应。
6. 在测试完成后，缓慢减小电压并将电压调节旋钮调至最低档位。
7. 关闭高压测试仪的电源开关，待设备冷却后可以拔下电源线。
四、维护和保养为了确保高压测试仪的长期使用和准确性，应当注意维护和保养：1. 定期清洁高压测试仪的外表面，使用干净的布进行擦拭。
2. 检查电缆和探头的完整性，如有破损需立即更换。
3. 定期校准高压测试仪，确保测量的准确性。
高压电能计量装置装拆及验收标准化作业指导书
目录
• 作业前准备 • 高压电能计量装置安装 • 高压电能计量装置拆卸 • 验收流程及标准 • 常见问题分析与处理 • 安全注意事项及应急处理
01 作业前准备
工具材料准备
01
高压验电器、绝缘手套、 绝缘靴、绝缘垫、绝缘拉 杆等安全防护用具。
02
03
04
03
对于其他异常情况，应根据实际 情况采取相应的应急处理措施。
04
后续改进建议
01 02 03 04
对事故原因进行深入分析，总结经验教训，制定针对性的改进措施。
加强员工安全培训和应急演练，提高员工的安全意识和应急处置能力 。
定期对高压电能计量装置进行检查和维护，确保其安全可靠运行。
加强现场安全管理，完善安全制度和操作规程，确保各项安全措施得 到有效执行。
验收结果处理
合格处理 不合格处理
记录归档 经验总结
对于符合验收标准的高压电能计量装置，应及时出具验收合格 证明，并办理相关手续。
对于不符合验收标准的高压电能计量装置，应及时提出整改意 见并要求限期整改，整改完成后重新进行验收。
对验收过程中的各项记录进行整理和归档，以便日后查阅和使 用。
对验收过程中出现的问题进行总结和分析，提出改进措施和建 议，以便提高后续工作的质量和效率。
记录。
处理拆卸问题
如在拆卸过程中发现问题，应 及时处理并记录，以便后续解 决。
保护拆卸部件
对拆卸下来的部件应采取相应 的保护措施，防止其受到损坏 或丢失。
整理拆卸资料
整理拆卸过程中的相关资料， 如拆卸方案、接线图、部件清 单等，以便后续查阅和使用。
拆卸质量检查
检查拆卸完整性
安装高压计量施工方案
安装高压计量施工方案高压计量是指在输电线路中进行电流和电压测量的一种技术。
安装高压计量设备需要进行一系列施工工作，下面是一份高压计量施工方案。
一、施工前的准备工作1. 了解施工现场的环境条件，包括输电线路的类型、电压等级、电流负荷情况以及周围的地形和地质情况。
2. 确定施工期间的安全规范，制定安全操作规程，并提供必要的安全设备和防护装备。
3. 确定施工所需的设备和材料清单，包括高压计量设备、导线、绝缘材料等，做好采购准备工作。
二、施工过程1. 定位：根据电力公司提供的施工图纸和定位要求，确定高压计量设备的安装位置。
2. 检查：对选定的安装位置进行检查，确保其平整、干燥，并排除可能的安全隐患。
3. 预备工作：在选定的位置上架设临时支架，搭设工作平台，为施工人员提供安全和舒适的工作环境。
4. 安装固定装置：将高压计量设备的固定装置安装在选定的位置上，确保其牢固可靠。
5. 连接导线：将高压计量设备与输电线路进行连接，确保连接牢固，并采取适当的绝缘措施。
6. 接地保护：将高压计量设备的金属外壳与地面进行良好的接地连接，保证设备的安全运行。
7. 调试测试：对安装完成的高压计量设备进行电流和电压的测试，并进行必要的校准和调试。
三、施工后的验收工作1. 对安装完成的高压计量设备进行外观检查，确保无损坏和松动现象。
2. 进行功能测试：根据设备的规格要求和技术指标，进行电流和电压的测试，确保设备正常工作。
3. 编制施工报告：对安装施工的整个过程进行记录和总结，并编制详细的施工报告。
4. 完成施工交底：对施工现场的情况和施工报告进行交底，确保相关人员对施工情况有清楚的了解。
安装高压计量设备是一项技术活动，需要严格遵循操作规程和安全标准。
在施工过程中，要注重安全意识，确保施工质量和施工进度，提高工作效率。
同时，为了保证高压计量设备的正常运行，安装完成后需要进行定期的维护和检修工作，及时排除故障和问题。
安装高压计量施工方案
安装高压计量施工方案一、前言本文档旨在介绍高压计量设备的安装施工方案。
高压计量设备的安装过程涉及到众多工作环节，本方案将依次介绍高压计量设备的准备工作、施工步骤以及相关注意事项。
二、准备工作在进行高压计量设备的安装施工前，需要完成以下准备工作：1.物料采购: 根据施工图纸和设备配置要求，采购所需的高压计量设备、配件和材料。
2.施工图纸: 根据现场实际情况，绘制详细的施工图纸，包括设备布置图、管线连接图等。
3.施工人员: 安排专业的施工人员，具备高压电气设备安装经验和相关证书。
三、施工步骤步骤一：现场勘测与准备1.根据施工图纸，对安装位置进行现场勘测，确保安装位置符合设计要求。
2.清理安装位置周围的杂物，确保施工现场的清洁，避免影响安装质量。
步骤二：设备安装1.安装计量变压器：根据设备布置图，在指定位置安装计量变压器，并进行牢固固定。
2.连接电缆：根据电缆线路图，将合适规格的电缆进行连接，确保所有的接线牢固可靠。
3.安装计量装置：将计量装置安装在适当的位置，并进行固定。
步骤三：管道连接与调试1.连接管道：根据管线连接图，进行高压管道的连接，确保连接紧密且无泄漏。
2.密封处理：对安装好的管道进行密封处理，确保不会发生气体泄漏。
3.系统调试：进行高压计量设备的系统调试工作，包括各传感器的校准以及仪表显示准确性的验证。
步骤四：安全验证与验收1.安全验证：对安装好的高压计量系统进行安全验证，确保各个安全保护装置的正常运行。
2.验收工作：邀请相关部门的验收人员，对安装施工进行验收，确保符合安全、环保等要求。
四、注意事项1.安全第一：施工人员必须戴好安全帽和防护手套，严禁在没有切断电源的情况下进行施工。
2.施工规范：施工人员必须按照相关标准和规范进行施工，确保安装质量和安全性。
3.装置维护：安装好的高压计量设备需要进行定期维护和检修，确保设备的正常运行。
4.环境保护：施工过程中要注意环境保护，避免产生污染和噪音等不良影响。
高压电能计量装置装拆及验收标准化作业指导书
（7）交代作业任务及作业范围，掌控作业进度，完成作业任务。
（8）监督工作过程，保障作业质量。
四、作业前准备
专责 2 监护
人
（1）明确被监护人员和监护范围。 （2）作业前对被监护人员交代安全措施，告知危险点 和安全注意事项。
（3）监督被监护人遵守安规和现场安全措施，及时纠 正不安全行为。
使用不合格登高用 按规定对各类登高用工器具进行定期试验和检查，确保使用
安全工器具
合格的工器具。
高
空
坠 落
绝缘梯使用不当
（1）使用前检查绝缘梯的外观，以及编号、检验合格标识， 确认符合安全要求。 （2）登高使用绝缘梯时应设置专人监护。
（3）梯子应有防滑右，梯子不得绑接使用，人字梯应有限制开
（4）工作时设专人监护，使用绝缘工具，站在干燥的绝缘物上进行。
雷电伤害 室外高空天线处工作应注意天气，雷雨天禁止作业。
四、作业前准备
4.6 危险点分析及预防控制措施
带手套使用电动转
机 械 伤 害
动工具，可能引起 机械伤害 使用不合格工器具
高空抛物
加强监督与检查，使用电动转动工具不得使用手套。
按规定对各类工器具进行定期试验和检查，确保使用合格的 工器具。 高处作业上下传递物品，不得投掷，必须使用工具袋并通过 绳索传递，防止从高空坠落发生事故。
作规程（变电部分）
6 国家电网营销〔2011〕237号 关于印发《营销业扩报装
工作全过程人身事故十二条措施（试行）》、《营销业扩
报装工作全过程安全危险点辨识与预控手册（试行）》的
通知
3
上述文件对于本文件的应用是必不可少的。 凡是注明日期的引用文件，仅所注日期的版本适 用于本文件。凡是不注日期的引用文件，其最新 版本（包括所有的修改单）适用于本文件。
高压计量装置安装更换作业指导书
Q/×××高压计量装置安装/更换作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期：年月日时至年月日时
安徽省电力公司
1 适用范围
本作业指导书适用于XX供电公司变电站及所辖用户高压电能计量装置安装/更换工作。
2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB1207-1997 电压互感器
GB1208-1997 电流互感器
GB/T16934-1997 电能计量柜
DL/T825-2002 电能计量装置安装接线规则
DL/T448-2000 电能计量装置技术管理规程
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
GB50168-92 电气装置安装工程电缆线路施工及验收规范
GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
3 安装/更换前工作安排
3.1 工作前准备
3.2 人员要求
3.3 备品备件
3.4 仪器仪表
3.5 工器具及材料
3.6 危险点分析及预控措施
3.7 人员分工
4作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 作业项目和作业标准
4.4 竣工
5验收记录
6 作业指导书执行情况评估
Word文档仅供参考。
高压电气设备安装作业指导书13
高压电气设备安装作业指导书KHZ-ZY013-2009（A）适用范围本作业指导书适用于水力发电厂6.3KV～110KV等级电气裝置安装工程施工。
编制依据《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1 防雷与接地装置安装1.1 编制依据《电气装置安装工程接地装置施工及验收规范》GB50169－92《电气装置安装工程电气设备交接试验标准》GB50150－20061.2 防雷装置安装1.2.1避雷针的安装（1）避雷针及其接地装置与配电装置之间保持以下规定的距离：a 在地面上，由独立避雷针到配电装置的导电部分以及到变电所电气设备和构架接地部分之间的空间距离，不应小于5米；b 在地下，由独立避雷针本身的接地装置与变电所接地网间最近的地中距离一般不小于3米；独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3米。
（2）独立避雷针的接地电阻应符合设计规定，若设计无规定一般不超过10欧姆。
（3）由避雷针与接地网连接处起，到变压器或35KV及以下设备与接地网的连接处止，沿接地网地线的距离不得小于15米，以防避雷针放电时，高压反击击穿变压器的低压侧线圈及其它设备。
（4）为了防止雷击避雷针时，雷电波沿电线传入室内，危及人身安全，不得在避雷针构架上架设低压线路或通讯线路。
装有避雷针的构架上照明灯电源线，必须采用直埋于地下的带金属护层的电缆或穿入金属管的导线。
电缆护层或金属管必须接地，埋地长度应在10米以上，方可与配电装置的接地网或与电源线、低压配电装置相连接。
（5）装有避雷针的金属筒体（如烟囱），当其厚度大于4毫米时，可作为避雷针的引下线；筒体底部应有对称两处与接地体相连。
1.2.2避雷带的安装避雷带的安装可采用预埋扁钢支架或预制混凝土支座等方法，将避雷带与扁钢支架焊为一体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压计量装置安装作业指导书
1 适用范围
1. 1 电压等级
35kV 及以下配网工程。
1.2 电气类别
配网工程中户外高压计量装置的安装。
2 编写依据
4 安全风险辨析与预控4.1高压计量装置安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与高压计量装置安装作业相关联的《电网建设安全施工作业票》（编码：HWDQSB-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业
人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
5. 1 作业前施工条件
7.1质量控制措施
7.2检验标准
质量检验按《10kV～500kV输变电及配电工程质量验收与评定标准第8册：配网工程》中的Q/CSG表
8-7.9要求执行。
