机械制造技术基础.pdf
机械制造技术基础第三版课后习题答案,卢秉恒主编, pdf
1 第二章2-1.金属切削过程有何特征用什么参数来表示答2-2.切削过程的三个变形区各有什么特点它们之间有什么关联答第一变形区变形量最大。
第二变形区切屑形成后与前刀面之间存在压力所以沿前刀面流出时有很大摩擦所以切屑底层又一次塑性变形。
第三变形区已加工表面与后刀面的接触区域。
这三个变形区汇集在切削刃附近应力比较集中而且复杂金属的被切削层在此处于工件基体分离变成切屑一小部分留在加工表面上。
2-3.分析积屑瘤产生的原因及其对加工的影响生产中最有效地控制它的手段是什么答在中低速切削塑性金属材料时刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面两接触表面的金属原子产生强大的吸引力使少量切屑金属粘结在前刀面上产生了冷焊并加工硬化形成瘤核。
瘤核逐渐长大成为积屑瘤且周期性地成长与脱落。
积屑瘤粘结在前刀面上减少了刀具的磨损积屑瘤使刀具的实际工作前角大有利于减小切削力积屑瘤伸出刀刃之外使切削厚度增加降低了工件的加工精度积屑瘤使工件已加工表面变得较为粗糙。
由此可见积屑瘤对粗加工有利生产中应加以利用而对精加工不利应以避免。
消除措施采用高速切削或低速切削避免中低速切削增大刀具前角降低切削力采用切削液。
2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别若有区别而这何处不同答切屑形成后与前刀面之间存在压力所以流出时有很大的摩擦因为使切屑底层又一次产生塑性变形而且切屑与前刀面之间接触的是新鲜表面化学性质很活跃。
而刚体之间的滑动摩擦只是接触表面之间的摩擦并没有塑性变形和化学反应2-5车刀的角度是如何定义的标注角度与工作角度有何不同答分别是前角、后角、主偏角、副偏角、刃倾角P17。
工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。
2-6金属切削过程为什么会产生切削力答因为刀具切入工具爱你是被加工材料发生变形并成为切屑所以1要克服被加工材料弹性变形的抗力2要克服被加工材料塑性变形的抗力3要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。
机械制造技术基础（第2版）课后习题答案
《机械制造技术基础》部分习题参考解答第四章 机械加工质量及其控制4-1 什么是主轴回转精度？为什么外圆磨床头夹中的顶尖不随工件一起回转，而车床主轴箱中的顶尖则是随工件一起回转的？解：主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度，它分为主轴径向圆跳动、轴向圆跳动和角度摆动。
车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低，随工件回转可减小摩擦力；外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高，顶尖不转可消除主轴回转产生的误差。
4-2 在镗床上镗孔时（刀具作旋转主运动，工件作进给运动），试分析加工表面产生椭圆形误差的原因。
答：在镗床上镗孔时，由于切削力F 的作用方向随主轴的回转而回转，在F 作用下，主轴总是以支承轴颈某一部位与轴承内表面接触，轴承内表面圆度误差将反映为主轴径向圆跳动，轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。
4-3 为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求？答：导轨在水平面方向是误差敏感方向，导轨垂直面是误差不敏感方向，故水平面内的直线度要求高于垂直面内的直线度要求。
4-4 某车床导轨在水平面内的直线度误差为0.015/1000m m ，在垂直面内的直线度误差为0.025/1000m m ，欲在此车床上车削直径为φ60m m 、长度为150mm 的工件，试计算被加工工件由导轨几何误差引起的圆柱度误差。
解：根据p152关于机床导轨误差的分析，可知在机床导轨水平面是误差敏感方向，导轨垂直面是误差不敏感方向。
水平面内：0.0151500.002251000R y ∆=∆=⨯=mm ；垂直面内：227()0.025150/60 2.341021000z RR-∆⎛⎫∆==⨯=⨯ ⎪⎝⎭mm ，非常小可忽略不计。

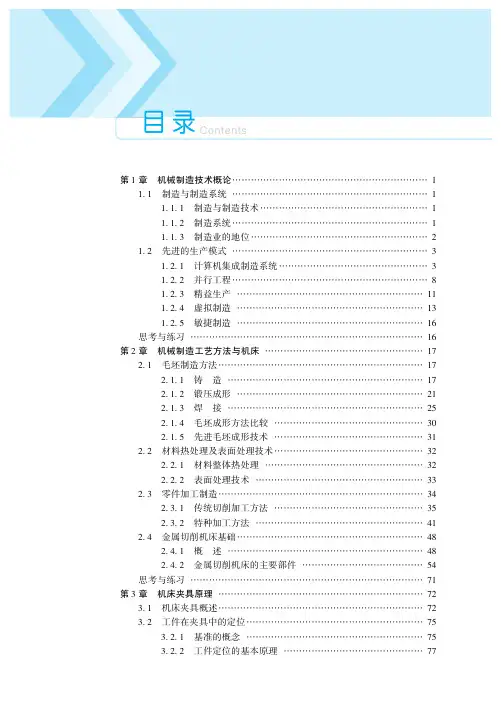

机械制造技术基础-目录
第1章㊀机械制造技术概论1………………………………………………………㊀㊀1.1㊀制造与制造系统1………………………………………………………1.1.1㊀制造与制造技术1………………………………………………1.1.2㊀制造系统1………………………………………………………1.1.3㊀制造业的地位2…………………………………………………1.2㊀先进的生产模式3………………………………………………………1.2.1㊀计算机集成制造系统3…………………………………………1.2.2㊀并行工程8………………………………………………………1.2.3㊀精益生产11……………………………………………………1.2.4㊀虚拟制造13……………………………………………………1.2.5㊀敏捷制造16……………………………………………………思考与练习16…………………………………………………………………第2章㊀机械制造工艺方法与机床17……………………………………………㊀㊀2.1㊀毛坯制造方法17…………………………………………………………2.1.1㊀铸㊀造17………………………………………………………2.1.2㊀锻压成形21……………………………………………………2.1.3㊀焊㊀接25………………………………………………………2.1.4㊀毛坯成形方法比较30…………………………………………2.1.5㊀先进毛坯成形技术31…………………………………………2.2㊀材料热处理及表面处理技术32…………………………………………2.2.1㊀材料整体热处理32……………………………………………2.2.2㊀表面处理技术33………………………………………………2.3㊀零件加工制造34…………………………………………………………2.3.1㊀传统切削加工方法35…………………………………………2.3.2㊀特种加工方法41………………………………………………2.4㊀金属切削机床基础48……………………………………………………2.4.1㊀概㊀述48………………………………………………………2.4.2㊀金属切削机床的主要部件54…………………………………思考与练习71…………………………………………………………………第3章㊀机床夹具原理72…………………………………………………………㊀㊀3.1㊀机床夹具概述72…………………………………………………………3.2㊀工件在夹具中的定位75…………………………………………………3.2.1㊀基准的概念75…………………………………………………3.2.2㊀工件定位的基本原理77………………………………………2㊀机械制造技术基础㊀3.2.3㊀定位方式及定位元件81………………………………………3.3㊀工件在夹具中的夹紧92…………………………………………………3.3.1㊀加紧装置的组成及其设计要求92……………………………3.3.2㊀夹紧力的确定93………………………………………………3.3.3㊀夹紧机构设计96………………………………………………3.3.4㊀夹紧动力源装置103……………………………………………3.4㊀各类机床夹具105………………………………………………………3.4.1㊀车床夹具105……………………………………………………3.4.2㊀铣床夹具108……………………………………………………3.4.3㊀钻床夹具113……………………………………………………3.4.4㊀数控机床夹具118………………………………………………3.5㊀机床专用夹具设计步骤和方法120……………………………………3.5.1㊀设计机床专用夹具的基本要求120……………………………3.5.2㊀专用夹具的设计步骤121………………………………………思考与练习124…………………………………………………………………第4章㊀切削过程及其控制127……………………………………………………㊀㊀4.1㊀金属切削刀具基础127…………………………………………………4.1.1㊀切削加工的基本概念127………………………………………4.1.2㊀刀具角度129……………………………………………………4.1.3㊀刀具材料134……………………………………………………4.2㊀金属切削过程中的变形138……………………………………………4.2.1㊀切屑的形成过程138……………………………………………4.2.2㊀切削变形程度141………………………………………………4.2.3㊀前刀面上的摩擦142……………………………………………4.2.4㊀积屑瘤的形成及其对切削过程的影响143……………………4.2.5㊀影响切屑变形的因素144………………………………………4.3㊀切屑的类型及控制145…………………………………………………4.3.1㊀切屑的类型145…………………………………………………4.3.2㊀切屑类型控制146………………………………………………4.4㊀切削力147………………………………………………………………4.4.1㊀切削力与切削功率148…………………………………………4.4.2㊀切削力经验计算公式149………………………………………4.4.3㊀影响切削力的因素151…………………………………………4.5㊀切削热和切削温度153…………………………………………………4.5.1㊀切削热的产生与传导153………………………………………4.5.2㊀切削温度的测量154……………………………………………4.5.3㊀影响切削温度的主要因素155…………………………………4.6㊀刀具磨损㊁刀具寿命和切削用量的选择157……………………………㊀目录3㊀4.6.1㊀刀具磨损形态和磨损机制157…………………………………4.6.2㊀刀具磨损过程及磨钝标准158…………………………………4.6.3㊀刀具寿命159……………………………………………………4.6.4㊀刀具的破损及刀具状态监控161………………………………4.6.5㊀切削用量的选择162……………………………………………4.7㊀刀具几何参数的选择167………………………………………………4.7.1㊀前角γo 的选择167……………………………………………4.7.2㊀后角αo 的选择167……………………………………………4.7.3㊀主偏角K r ㊁副偏角Kᶄr 的选择168……………………………4.7.4㊀刃倾角λs 的选择169…………………………………………4.8㊀磨削原理169……………………………………………………………4.8.1㊀砂轮的特性和选择169…………………………………………4.8.2㊀磨削过程172……………………………………………………4.8.3㊀磨削力173………………………………………………………4.8.4㊀磨削温度174……………………………………………………思考与练习175…………………………………………………………………第5章㊀机械加工质量176…………………………………………………………㊀㊀5.1㊀机械加工质量概述176…………………………………………………5.1.1㊀加工精度的基本概念176………………………………………5.1.2㊀获得规定加工精度的方法176…………………………………5.2㊀影响机械加工精度的因素177…………………………………………5.2.1㊀加工误差177……………………………………………………5.2.2㊀工艺系统几何误差对加工精度的影响178……………………5.2.3㊀工艺系统力效应对加工精度的影响182………………………5.2.4㊀工艺系统热变形对加工精度的影响187………………………5.3㊀加工误差的综合分析189………………………………………………5.3.1㊀加工误差的性质与分析方法189………………………………5.3.2㊀分布曲线法190…………………………………………………5.3.3㊀点图法193………………………………………………………5.4㊀机械加工表面质量195…………………………………………………5.4.1㊀概㊀述195………………………………………………………5.4.2㊀零件表面质量对零件使用性能的影响196……………………5.4.3㊀影响机械加工表面粗糙度的工艺因素198……………………5.4.4㊀影响加工表面变质层的因素200………………………………5.5㊀提高机械加工质量的方法203…………………………………………5.5.1㊀提高机械加工精度的主要途径203……………………………5.5.2㊀提高机械加工表面质量的工艺途径208………………………5.6㊀机械加工过程中的振动及其控制212…………………………………4㊀机械制造技术基础㊀5.6.1㊀概㊀述212………………………………………………………5.6.2㊀强迫振动及其控制措施212……………………………………5.6.3㊀自激振动及其抑制措施214……………………………………思考与练习221…………………………………………………………………第6章㊀机械加工工艺过程设计223………………………………………………㊀㊀6.1㊀机械加工工艺规程概述223……………………………………………6.2㊀制订工艺规程的技术准备227…………………………………………6.2.1㊀零件图的分析227………………………………………………6.2.2㊀毛坯的选择229…………………………………………………6.3㊀定位基准及其选择230…………………………………………………6.3.1㊀工件的装夹方法230……………………………………………6.3.2㊀基准及其分类231………………………………………………6.3.3㊀粗基准的选择234………………………………………………6.3.4㊀精基准的选择238………………………………………………6.4㊀工艺路线的拟定246……………………………………………………6.4.1㊀加工方法的选择246……………………………………………6.4.2㊀工序顺序的安排252……………………………………………6.4.3㊀工序的分散与集中255…………………………………………6.5㊀加工余量及工序尺寸㊁公差的制订255…………………………………6.5.1㊀加工余量的含义255……………………………………………6.5.2㊀加工余量的确定257……………………………………………6.5.3㊀工序尺寸及其公差的确定259…………………………………6.6㊀工艺尺寸链259…………………………………………………………6.6.1㊀尺寸链的定义及组成259………………………………………6.6.2㊀尺寸链的计算方法261…………………………………………6.6.3㊀工艺尺寸链的应用263…………………………………………6.7㊀时间定额和提高生产效率的工艺措施266……………………………6.7.1㊀时间定额的组成266……………………………………………6.7.2㊀提高劳动生产率的工艺措施267………………………………6.8㊀工艺工程经济分析271…………………………………………………6.9㊀数控加工工艺设计273…………………………………………………6.9.1㊀数控加工工艺设计概述273……………………………………6.9.2㊀数控加工的工艺分析和工艺设计274…………………………思考与练习280…………………………………………………………………第7章㊀机器的装配工艺282………………………………………………………㊀㊀7.1㊀概㊀述282………………………………………………………………7.1.1㊀机器装配的基本概念282………………………………………7.1.2㊀机器装配的主要内容283………………………………………㊀目录5㊀………………………………7.1.3㊀装配精度与零件精度的关系284…………………………………………………………7.2㊀装配尺寸链286……………………………………7.2.1㊀装配尺寸链的基本概念286…………………………………………7.2.2㊀装配尺寸链的建立286……………………………………7.2.3㊀装配尺寸链的计算方法288…………………………………………7.3㊀保证装配精度的工艺方法289…………………………………………………7.3.1㊀互换装配法289………………………………………………………7.3.2㊀选配法292………………………………………………………7.3.3㊀修配法294………………………………………………………7.3.4㊀调整法296………………………………………………7.4㊀装配工艺规程的制订298…………………………………………7.4.1㊀装配工艺规程概述298…………………………7.4.2㊀装配工艺规程制订的方法和步骤298………………………………………7.5㊀装配自动化及先进装配技术305…………………………………………………………………思考与练习307……………………………………………………第8章㊀先进机械制造技术309………………………………………………………………㊀㊀8.1㊀概㊀述309…………………………………………………8.2㊀高速切削加工技术310…………………………………8.2.1㊀高速切削加工技术的定义310………………………………8.2.2㊀高速切削加工技术的优越性311…………………………………8.2.3㊀高速切削加工的关键技术311………………………………………8.2.4㊀高速切削加工的应用315 8.3㊀精密与超精密加工技术316…………………………………………………………………………………8.3.1㊀精密与超精密加工概述316……………………………………………8.3.2㊀超精密切削加工3198.3.3㊀超精密磨削加工320…………………………………………………………………………………………8.3.4㊀精密研磨与抛光320 8.4㊀纳米级加工技术330…………………………………………………………………………………8.4.1㊀纳米级加工的物理实质和特点330……………………………………8.4.2㊀扫描隧道显微加工技术332 8.5㊀快速原型制造技术336…………………………………………………………………………………………8.5.1㊀快速原型制造的概念336…………………………………………8.5.2㊀快速原型成形原理336……………………………………8.5.3㊀快速原型主要成形工艺338…………………………………………………………………思考与练习341…………………………………………………………………………参考文献342。
机械制造技术基础复习资料
机械制造技术基础复习资料机械制造技术基础复习资料第一章第一章 机械制造概论机械制造概论机械制造：从毛坯经过一系列过程成为成品机器的过程。
机械制造：从毛坯经过一系列过程成为成品机器的过程。
生产系统：原材料进厂到产品出厂的整个生产经营管理过程。
生产系统：原材料进厂到产品出厂的整个生产经营管理过程。
制造系统：原材料变为产品的整个生产过程，原材料变为产品的整个生产过程，包括毛坯制造、包括毛坯制造、机械加工装配检测和物料的存 储运输所有的工作。
储运输所有的工作。
储运输所有的工作。
工艺系统：机械加工所使用的机床刀具夹具和工作组成了一个相对独立的系统称为工艺系统机械加工所使用的机床刀具夹具和工作组成了一个相对独立的系统称为工艺系统 生产纲领：企业根据市场需求和自身的生产能力制定生产计划，在计划期内应当生产的产品的产量和进度计划称为生产纲领。
的产量和进度计划称为生产纲领。
生产类型举例说明：生产类型举例说明：大量生产：汽车、手表、手机、由于其产量大且同一类型的产品一样故为大量生产大量生产：汽车、手表、手机、由于其产量大且同一类型的产品一样故为大量生产 成批生产：笔记本电脑、由于其每一阶段的电脑不同，每种电脑均有一定的数量成批生产：笔记本电脑、由于其每一阶段的电脑不同，每种电脑均有一定的数量单件生产：大型机床、水力发电装置，由于其为重型设备，专用设备所以只能进行单件生产。
第二章第二章 金属切削原理金属切削原理金属切削加工：利用切削刀具切除工件上多余的金属，利用切削刀具切除工件上多余的金属，从而使工件的几何形状、从而使工件的几何形状、尺寸精度及 表面质量达到预定要求，这样的加工称为金属切削加工。
表面质量达到预定要求，这样的加工称为金属切削加工。
表面质量达到预定要求，这样的加工称为金属切削加工。
切削运动由主运动和进给运动组成。
切削运动由主运动和进给运动组成。
切削用量三要素切削用量三要素::切削速度、进给量和背吃刀量切削速度、进给量和背吃刀量1、切削速度：、切削速度：切削速度Vc(m/s 或m/min) m/min) ：主运动为旋转运动，主运动的线速度：主运动为旋转运动，主运动的线速度：主运动为旋转运动，主运动的线速度 601000´=nd V wC p进给运动加工表面待加工表面待加工表面主运动已加工表面加工表面进给运动已加工表面主运动主运动为往复直线运动6010002´=rC Ln V2、进给量：工件或刀具每回转一周时二者沿进给方向相对位移。
机械制造技术基础_于骏一教材_习题
《机械制造技术基础》思考题与习题第一章绪论1-1 什么是生产过程、工艺过程和工艺规程？1-2 什么是工序、工位、工步和走刀？试举例说明。
1-3 什么是安装？什么是装夹？它们有什么区别？1-4 单件生产、成批生产、大量生产各有哪些工艺特征？1-5 试为某车床厂丝杠生产线确定生产类型，生产条件如下：加工零件：卧式车床丝杠（长为1617mm,直径为40mm,丝杠精度等级为8级，材料为Y40Mn）；年产量：5000台车床；备品率：5%；废品率：0.5%。
1-6 什么是工件的定位？什么是工件的夹紧？试举例说明。
1-7 什么是工件的欠定位？什么是工件的过定位？试举例说明。
1-8 试举例说明什么是设计基准、工艺基准、工序基准、定位基准、测量基准和装配基准。
1-9 有人说：“工件在夹具中装夹，只要有6个定位支承点就是完全定位”，“凡是少于6个定位支承点，就是欠定位”，“凡是少于6个定位支承点，就不会出现过定位”，上面这些说法都对吗？为什么？试举例说明。
1-10 分析图1-10所示工件（图中工件用细双点划线绘制）的定位方式，并回答以下问题：（1）各定位件所限制的自由度；（2）判断有无欠定位或过定位现象，为什么？图中加工面用粗黑线标出。
图1-10a、b、d、e为车削工序，图1-10c为钻孔工序，图1-10f 为镗A孔工序，图1-10g为钻大头孔工序，图1-10h为铣两端面工序。
1-11 分析图1-11所示工件为满足加工要求所限制的自由度。
先选定位基面，然后在定位基面上标出所限的自由度，其画法如图8所示。
图中粗黑线为加工面。
习题1-10图习题1-11图第二章 金属切削过程2-1 什么是切削用量三要素？在外圆车削中，它们与切削层参数有什么关系？ 2-2 确定外圆车刀切削部分几何形状最少需要几个基本角度？试画图标出这些基本角度。
2-3 试述刀具标注角度和工作角度的区别。
为什么车刀作横向切削时，进给量取值不能过大？2-4 刀具切削部分的材料必须具备哪些基本性能？2-5 常用的硬质合金有哪几类？如何选用？2-6 怎样划分切削变形区？第一变形区有哪些变形特点？2-7 什么是积屑瘤？它对加工过程有什么影响？如何控制积屑瘤的产生？2-8 试述影响切削变形的主要因素及影响规律。
机械制造技术基础课后习题答案完整版
场么什用适刀车的 0 9 = r � � 么什是则原 择选般一� 用功何有工 加削切对角偏主
。合重度角作工的具刀与度角态静的具 刀为认以可 �时小常非说来度速动运主于对相度速给进且 �时态状装安准标于处具刀当 。用采时态状削切具刀析分在是度角作工的具刀 。用采时具刀验检和磨刃、造制、计设在是度角态静的具刀 同不途用、b 。系考参作 工立建向方动运给进和向方动运削切成合的下态状装安际实以是度角作工的具刀 。的系考参态 静立建来向方动运给进和向方动运主定假的下态状装安准标以是度角态静的具刀 同不准基的系考参立建、a �点两下以在别区的者二 。面底的体刀刀车于直垂向方动运主的定假的点定选刃削切具刀过、 �3 �行平相面底 刀车与并内面平法的�线轴�体刀刀车于位向方动运给进的定假的点定选刃削切具刀过、 �2 �点原的系考参止静具刀是�内面平轴的件工定假于位点定选的上刃刀、 �1 �的立建下件条定假列下在是系考参止静具刀 �系考参的度角态 静的具刀义定是系考参度角态静的具刀 �系考参的度角作工具刀义定是系考参作工具刀 �答 �合重系考参度角注标与系考参度角作工下件条么什 在�别区何有者二这�系考参度角态静的具刀叫么什�系考参度角件工的具刀叫么什 9-2 。利有更大增 ps a 比 f 大增�下提前的 量余同相除切在。小最 c v �之次 f�大最响影的力削切对 ps a 中之者三。小减之随就也 力削切�小减力抗形变�小减 h � 时大增 c v 若�之反�大增力削切故�大增力抗形变大
�
� %�
故
1
(
2 3. 0
) c v 2 ( �C �
ps 4 0. 0
有则� f
ps 4 0. 0 ps 40.0
2
a
c � v C � 2� � f 2 3. 0 �
机械制造技术基础 (15)
零件表面成型原理及机床基本知识一、机械制造中的加工方法机械制造中的加工方法很多，按照工件在加工过程中质量的变化（Δm），可将加工方法分为材料去除加工（Δm<0）、材料成形加工（Δm=0）和材料累积加工（Δm>0）三种形式。
1．材料去除加工材料去除加工是通过在被加工对象上去除一部分材料后才制成一合格零件的。
与其它方法相比，其材料利用率较低，但由于该方法的加工精度相对较高、表面质量相对较好，并且有很强的加工适应性，故至今仍然是机械制造中应用最广泛的加工方法，而且在未来相当长的时期内仍将占有重要地位。
在材料去除加工中，还可按材料去除方式不同分为切削加工和特种加工两种加工方法。
切削加工是利用切削刀具从工件上切除多余材料的方法，切削刀具的硬度要比工件高得多。
常用的切削加工方法有车削、铣削、刨削、拉削、磨削等。
特种加工主要是指利用机械能以外的其它能量（如光、电、化学、声、热能等）直接去除材料的加工方法，加工过程中基本上无机械力作用。
常见的特种加工方法有电火花加工、电子束加工、离子束加工、激光加工等。
2．材料成形加工材料成形加工是一种在较高温度（或压力）下，使材料在模具中成形的方法，如铸造、锻造、挤压、粉末冶金等，它的主要特点是生产效率较高，由于材料成形方法目前所能达到的加工经济精度还较低，一般常用于制造毛坯，也可用于制造形状复杂但精度和表面粗糙度要求较低的零件。
精密铸造、精密锻造、挤压及粉末冶金等材料成形加工则可用来直接制造精度要求较高（例如IT7）的零件。
3．材料累积加工材料累积加工是利用微体积材料逐渐叠加的方式使零件成形的。
这类加工方法中包括电镀、化学镀等原子沉积加工，热喷涂、静电喷涂等微粒沉积加工以及快速原型制造等。
快速原型制造是将零件三维实体模型数据经计算机处理，让成型材料在计算机控制下逐层累积成型。
这种方法的特点是可以快速成型任意复杂的零件，不需任何刀具、模具。
快速原型制造目前除用于快速制造零件的三维实体模型外，还可用于模具和少量零件的快速制造。
机械制造技术基础_重点
第一章1.工艺过程：在生产过程中凡属直接改变生产对象的尺寸、形状、物理化学性能以及相对位置关系的过程，统称为工艺过程。
2.工序：一个工人或一组工人，在一个工作地对同一工件或同时对几个工件所连续完成的那一部分工艺过程，称为工序。
3.安装：安装是工件经一次装夹后所完成的那一部分工艺过程。
4.工位：工位是在工件的一次安装中，工件相对于机床(或刀具)每占据一个确切位置中所完成的那一部分工艺过程。
5.工步：工步是在加工表面、切削刀具和切削用量(仅指机床主轴转速和进给量)都不变的情况下所完成的那一部分工艺过程。
6.走刀：在一个工步中，如果要切掉的金属层很厚，可分几次切，每切削一次，就称为一次走刀。
7.基准：用来确定生产对象几何要素间几何关系所依据的那些点、线、面，称为基准。
基准可分为设计基准和工艺基准两大类；工艺基准又可分为工序基准、定位基准、测量基准和装配基准等8.设计基准：设计图样上标注设计尺寸所依据的基准，称为设计基准。
9.工艺基准：工艺过程中所使用的基准，称为工艺基准。
按其用途之不同，又可分为工序基准、定位基准、测量基准和装配基准10.工序基准：在工序图上用来确定本工序加工表面尺寸、形状和位置所依据的基准，称为工序基准(又称原始基准)。
11.定位基准：在加工中用作定位的基准，称为定位基准。
12.测量基准：工件在加工中或加工后，测量尺寸和形位误差所依据的基准，称为测量基准13.装配基准：装配时用来确定零件或部件在产品中相对位置所依据的基准，称为装配基准。
14.工件装夹：找正装夹（直接找正装夹，划针、千分表，效率低，精度高；划线找正装夹，效率低，误差大，适用于单件小批难直接找正。
）；夹具装夹。
15.加工零件的生产类型：单件生产、成批生产、大量生产。
16.定位的任务：使工件相对于机床占有某一正确的位置；夹紧的任务：保持工件的定位位置不变。
17.定位误差和夹紧误差之和成为装夹误差。
18.在设计零件时，应尽量选用装配基准作为设计基准；在编制零件的加工工艺规程时，应尽量选用设计基准作为工序基准；在加工及测量工件时，应尽量选用工序基准作为定位基准及测量基准，以消除由于基准不重合引起的误差。
卢秉恒-《机械制造技术基础》-第三版-考试重点.pdf
卢秉恒-《机械制造技术基础》-第三版-考试重点.pdf△m＜0的制造过程主要指切削加工。
(1)主运动：切下金属所必须的最主要的运动。
(2)进给运动：不断地把金属层投入切削的运动。
齿面加工齿轮加工方法:无屑加工：热轧、冷轧、压铸、注塑、粉末冶金。
切削加工：成形法、展成法。
复杂曲面加工1）仿形铣：2）数控铣：磨削加工特点：1. 属精加工，尺寸精度7～5, 值0.8~0.2m2. 能加工硬度很高的工件；3. 磨削温度高；4. 磨削的径向力大；1、切削运动金属切削加工：通过机床提供的切削运动和动力，使刀具和工件产生相对运动（即切削运动），从而切除工件上多余的材料，以获得合格零件的加工过程。
(1)主运动：切下金属所必须的最主要的运动。
(2)进给运动：不断地把金属层投入切削的运动。
2、切削要素已加工表面：已被切去部分多余金属而形成的新表面。
待加工表面：即将被切除金属层的表面。
加工表面(或称过渡表面)：切削刃正在切削的表面。
切削用量三要素：1）切削速度V：2）进给量f：3）背吃刀量（切削深度）：3.切削层几何参素：（1）切削厚度 ()（2）切削宽度 () －沿加工表面度量的切削层尺寸。
（3）切削面积 () －切削层垂直于切削速度截面内的面积。
二、刀具角度：（图+角度）1）基面：2）切削平面：3）正交平面：道具分类：1.整体车刀；2.焊接车刀；3.机夹车刀；4.可转位车刀；5.成形车刀与焊接车刀比较，可转位车刀的优点：1）刀具使用寿命长；2）生产率高；3）有利于推广新技术、新工艺；4）有利于降低刀具成本；麻花钻的工作部分：6面＋1横刃＋2主切削刃＋2副切削刃＋4刀尖。
麻花钻的缺点：1）主切削刃上前角不等；2）横刃长且为大负前角，切削条件差；3）排屑、断屑、散热困难。
钻、扩、铰孔的工艺特点比较（书P21 手抄表格 2-45）拉刀特点：1）生产率高；2）加工质量高；（一般为87，2.5 1.25μm)3）加工范围广；4）刀具磨损缓慢，寿命长；5）机床结构简单，操作方便；6）拉刀的设计、制造复杂，价格昂贵。
机械制造技术基础课后习题答案完整版
�
54mm
�计算切削用量�
a
、
sp
f、
v
c
�。
解�
asp =
dw � dm 2
� 60 � 54 � 3mm 2
vc
�
� d wn0 1000
�
60 � 4 �� 1000
0.754 m s
f
�
vf n0
1.6 �
4
� 0.4 mm r
2-5 常用硬质合金有哪几类�哪类硬质合金用于加工钢料�哪类硬质合金用于加工铸铁等 脆性材料�为什么�同类硬质合金刀具材料中�哪种牌号用于粗加工�哪种牌号用于精加 工�为什么�
的碳钢。切削面积(
asp
�
f
� r = 90 的车刀适用于刚性差的工艺系统的切削。
� 2-11 用 P10 硬质合金车刀�车削 b 为 650 N / mm 2 的 40 钢外圆。切削用量为 a sp =4mm � f=0.6mm/r � v=110r/min � 刀 具 几 何 角 度 为 � r0 = 10 0 �
�s � �50 ,� 0 � 80 , k� � 600 , � � � 1mm 。按公式计算及查表方法确定切削
a 0.04 sp
� 1.1329�1
故 � % � �2 � �1 � 13.29% �1
2-14 切削用量� a sp 、f、Vc �中�哪个因素对刀具寿命影响最大�哪一个因素对刀具
寿命影响最小�为什么�
� 解�
�
C�
V 0.41 c
f
a 0.14 0.04 sp
由实验可得切削速度对切削温度的影响最大�因此对刀具寿命的影响也最大�背吃刀量
第二章 2-1 什么叫主运动�什么叫进给运动�试以车削、钻削、端面铣削、龙门刨削、外圆磨
机械制造技术基础（第三版）课后习题答案——第三版
第二章2-1.金属切削过程有何特征？用什么参数来表示？答：2-2.切削过程的三个变形区各有什么特点？它们之间有什么关联？答：第一变形区：变形量最大。
第二变形区：切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。
第三变形区：已加工表面与后刀面的接触区域。
这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。
2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。
瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。
积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。
由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。
消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。
2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别？若有区别，而这何处不同？答：切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。
而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的？标注角度与工作角度有何不同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。
机械制造技术基础【贾振元 王福吉版】课后答案
第一章机械加工方法及切削机床1.车窗有哪些主要类型？简述各种车床的工艺范围及组成。
答：（1）CA6140型卧式车床通用程度高，适用范围广，适用于中、小型的轴类和盘类零件的加工，可车削内外圆柱面、圆柱面、各种环槽、成形面及端面；能车削常用的米制、英制、模数制及径节制四种标准螺纹；也可以车削加大螺距螺纹、非标准螺距及较精密的螺纹；还可以进行钻孔、扩孔、铰孔、滚花机压光。
它由主轴箱、进给箱、溜板箱、床鞍、刀架、尾架和床身等部件组成。
（2）立式车床主要用于加工径向尺寸大而轴向尺寸较小、且形状比较复杂的大型或重型零件。
它由主轴箱、进给箱、溜板箱、床鞍、刀架、尾架和床身（直径很大的圆形工作台）。
等部件组成。
（3）转塔车床适用于加工形状比较复杂的小型棒料工件。
它由主轴箱、进给箱、溜板箱、床鞍、刀架和床身等部件组成。
2：车床的主运动和两个主参数是什么？答：主运动是主轴的旋转运动；卧式车床两个主参数分别是床上工件的最大回转直径、工件最大长度；立式车床两个主参数分别是最大车削直径、最大工件高度。
3：试写出CA6140型卧式车床的主传动路线的表达式？答：电动机经变速机构带动主轴旋转，实现主运动。
4：在CA6140型卧式车床的主运动、车螺纹运动、纵向和横向进给运动、快速运动等传动链中，那条传动链的两端件之间具有严格的传动比，那条传动链是内联系传动链？答：车螺纹、纵向和横向进给的两端件之间具有严格的传动比且是内联系的传动链。
5：铣削、车削、鏜削、钻削各有什么特点和不同?答：（1)铣削特点生产率较高、刀齿散热条件较好、铣削加工范围广泛、铣削时容易产生振动。
（2）车削特点适用范围广；易于保证被加工零件表面的位置精度；可用于有色金属零件的精加工；切削过程比较平稳；生产成本较低；加工的万能性好。
（3）镗削的特点加工机座、箱体、支架等外形复杂的大型零件的主要设备；加工范围广；能获得较高的精度和较低的表面粗糙度；能有效的校正原孔的轴线偏斜，保证孔及孔系的位置精度；鏜削的加工效率低。
机械制造技术基础【贾振元 王福吉版】课后答案
第一章机械加工方法及切削机床1.车窗有哪些主要类型？简述各种车床的工艺范围及组成。
答：（1）CA6140型卧式车床通用程度高，适用范围广，适用于中、小型的轴类和盘类零件的加工，可车削内外圆柱面、圆柱面、各种环槽、成形面及端面；能车削常用的米制、英制、模数制及径节制四种标准螺纹；也可以车削加大螺距螺纹、非标准螺距及较精密的螺纹；还可以进行钻孔、扩孔、铰孔、滚花机压光。
它由主轴箱、进给箱、溜板箱、床鞍、刀架、尾架和床身等部件组成。
（2）立式车床主要用于加工径向尺寸大而轴向尺寸较小、且形状比较复杂的大型或重型零件。
它由主轴箱、进给箱、溜板箱、床鞍、刀架、尾架和床身（直径很大的圆形工作台）。
等部件组成。
（3）转塔车床适用于加工形状比较复杂的小型棒料工件。
它由主轴箱、进给箱、溜板箱、床鞍、刀架和床身等部件组成。
2：车床的主运动和两个主参数是什么？答：主运动是主轴的旋转运动；卧式车床两个主参数分别是床上工件的最大回转直径、工件最大长度；立式车床两个主参数分别是最大车削直径、最大工件高度。
3：试写出CA6140型卧式车床的主传动路线的表达式？答：电动机经变速机构带动主轴旋转，实现主运动。
4：在CA6140型卧式车床的主运动、车螺纹运动、纵向和横向进给运动、快速运动等传动链中，那条传动链的两端件之间具有严格的传动比，那条传动链是内联系传动链？答：车螺纹、纵向和横向进给的两端件之间具有严格的传动比且是内联系的传动链。
5：铣削、车削、鏜削、钻削各有什么特点和不同?答：（1)铣削特点生产率较高、刀齿散热条件较好、铣削加工范围广泛、铣削时容易产生振动。
（2）车削特点适用范围广；易于保证被加工零件表面的位置精度；可用于有色金属零件的精加工；切削过程比较平稳；生产成本较低；加工的万能性好。
（3）镗削的特点加工机座、箱体、支架等外形复杂的大型零件的主要设备；加工范围广；能获得较高的精度和较低的表面粗糙度；能有效的校正原孔的轴线偏斜，保证孔及孔系的位置精度；鏜削的加工效率低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造技术基础交卷时间：2016-01-26 14:39:01一、单选题1.(4分)在进行纳米级测量非导体的零件表面形貌时，常采用的测量仪器为（）• A. 光学显微镜• B. 扫描隧道显微镜• C. 原子力显微镜得分：0知识点：机械制造技术基础作业题收起解析答案C解析2.(4分)从概念上讲加工经济精度是指（）• A. 成本最低的加工精度• B. 正常加工条件下所能达到的加工精度• C. 不计成本的加工精度• D. 最大生产率的加工精度得分：0知识点：机械制造技术基础作业题收起解析答案B解析3.(4分)车床上安装镗孔刀时，刀尖低于工件回转中心，其工作角度将会比标注角度（）• A. 前、后角均变小• B. 前、后角均变大• C. 前角变小，后角变大• D. 前角变大，后角变小得分：0知识点：机械制造技术基础作业题收起解析答案D解析4.(4分)曲面加工通常采用的刀具为（）。
• A. 圆柱铣刀• B. 球面铣刀• C. 立铣刀• D. 三面刃铣刀得分：0知识点：机械制造技术基础作业题收起解析答案B解析5.(4分)车削螺纹时，产生螺距误差、影响误差大小的主要因素是（）。
• A. 主轴回转精度• B. 导轨误差• C. 传动链误差• D. 测量误差得分：0知识点：机械制造技术基础作业题收起解析答案C解析6.(4分)C.A.6140型卧式车床溜板箱的作用为（）。
• A. 为主轴提供正反转各级转速• B. 车削左右螺纹• C. 提供各种不同的进给量• D. 实现刀架的纵、横向快速进给运动得分：0知识点：机械制造技术基础作业题收起解析答案D解析7.(4分)在铸造生产的各种方法中，最基本的方法是（）。
• A. 砂型铸造• B. 金属型铸造号• C. 离心铸造• D. 熔模铸造得分：0知识点：机械制造技术基础作业题收起解析答案A解析8.(4分)C.M6132型精密普通车床型号中的“M”表示（）• A. 高精度• B. 精密• C. 磨床• D. 密实得分：0知识点：机械制造技术基础作业题收起解析答案B解析9.(4分)在车削细长轴时，为了减小工件的变形和振动，故采用较大（）的车刀进行切削，以减小径向切削分力。
• A. 主偏角• B. 副偏角• C. 后角• D. 副偏角和后角得分：0知识点：机械制造技术基础作业题收起解析答案A解析10.(4分)CM6132型精密普通车床型号中的“M”表示（）• A. 高精度• B. 精密• C. 磨床• D. 密实得分：0知识点：机械制造技术基础作业题收起解析答案B解析11.(4分)超声波加工是利用( )进行材料去除的。
• A. 声能、机械能• B. 声能、热能• C. 电能、声能• D. 电能、光能得分：0知识点：机械制造技术基础作业题收起解析答案A解析12.(4分)圆孔拉刀的材料为（）。
• A. 硬质合金• B. 立方氮化硼• C. 高速钢• D. 金刚石得分：0知识点：机械制造技术基础作业题收起解析答案C解析13.(4分)砂轮组织表示砂轮中磨料、结合剂和气孔间的（）• A. 体积比例• B. 面积比例• C. 重量比例• D. 质量比例得分：0知识点：机械制造技术基础作业题收起解析答案A解析14.(4分)积屑瘤通常产生在（）• A. 切削速度较高时• B. 使用切削液时• C. 刀具前角较大时• D. 工件材料塑性较大时得分：0知识点：机械制造技术基础作业题收起解析答案D解析15.(4分)粗铣或加工有硬皮的毛坯时，宜采用（）。
• A. .顺铣• B. 逆铣得分：0知识点：机械制造技术基础作业题收起解析答案B解析16.(4分)调整好切削用量后，( )过程中切削宽度、切削深度是变化的。
• A. 车削• B. 刨削• C. 铣削• D. 镗削得分：0知识点：机械制造技术基础作业题收起解析答案C解析17.(4分)加工圆柱沉头孔，应选用的刀具是（）。
• A. 锪钻• B. 中心钻• C. 扩孔钻• D. 麻花钻得分：0知识点：机械制造技术基础作业题收起解析答案A解析18.(4分)普通车床上，四方刀架每转动一次所完成的加工称为一个（）• A. 工序• B. 工步• C. 走刀• D. 工位得分：0知识点：机械制造技术基础作业题收起解析答案B解析19.(4分)三点式自位支承限制工件自由度的数目是（）• A. 0个• B. 1个• C. 2个• D. 3个得分：0知识点：机械制造技术基础作业题收起解析答案B解析20.(4分)切削用量三要素对切削力的影响由大到小的顺序为（）。
• A.• B.• C.• D.得分：0知识点：机械制造技术基础作业题收起解析答案D解析二、判断题1.(2分)拉刀是定尺寸刀具，形状复杂，价格昂贵，不适合于加工大孔。
••得分：0知识点：机械制造技术基础作业题收起解析答案对解析2.(2分)零件表面粗糙度值越低，摩擦阻力越小，其耐磨性越好。
••得分：0知识点：机械制造技术基础作业题收起解析答案错解析3.(2分)装配基准是指装配时用来确定零件或部件在产品中相对位置所依据的基准。
••得分：0知识点：机械制造技术基础作业题收起解析答案对解析4.(2分)工件定位时，若定位基准与工序基准重合，就不会产生定位误差。
••得分：0知识点：机械制造技术基础作业题收起解析答案错解析5.(2分)单件、小批生产多采用工序集中原则。
••得分：0知识点：机械制造技术基础作业题收起解析答案对解析6.(2分)工序能力系数与被加工工件工序公差无关。
••得分：0知识点：机械制造技术基础作业题收起解析答案错解析7.(2分)加工经济精度是指在正常生产条件下（采用符合质量标准的设备、工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
••得分：0知识点：机械制造技术基础作业题收起解析答案对解析8.(2分)工序是指一个工人或一组工人，在一个工作地对同一工件或同时对几个工件所完成的那一部分工艺过程。
••得分：0知识点：机械制造技术基础作业题收起解析答案错解析9.(2分)机械产品设计的工艺性评价实际就是评价所设计的产品在满足使用要求的前提下制造、维修的可行性和经济性。
••得分：0知识点：机械制造技术基础作业题收起解析答案对解析10.(2分)前角在正交平面内测量的前刀面和基面间的夹角。
前刀面在基面之下时前角为正值，前刀面在基面之上时前角为负值。
••得分：0知识点：机械制造技术基础作业题收起解析答案对解析考试成绩0分用时: 0分17秒试题导航展开交卷的时候提示提示<p><img src="///piwik.php?idsite=5" style="border:0;" alt="" /></p>机械制造技术基础交卷时间：2016-01-26 14:41:42一、单选题1.(4分)在成批生产时，通常用于确定加工余量的方法是（）。
• A. 分析计算法• B. 查表法• C. 经验估计法• D. 三种都可以得分：0知识点：机械制造技术基础作业题收起解析答案B解析2.(4分)在刀具标注角度参考系中，通过主切削刃上某一指定点，切削速度所在的平面是（）。
• A. 基面• B. 切削平面• C. 正交平面• D. 前刀面得分：0知识点：机械制造技术基础作业题收起解析答案B解析3.(4分)夹具精度一般是零件精度的（）• A. 1/3～1/5• B. 1/2• C. 相同• D. 1/10得分：0知识点：机械制造技术基础作业题收起解析答案A解析4.(4分)计算机集成制造技术强调（）• A. 企业的经营管理• B. 企业的虚拟制造• C. 企业的功能集成得分：0知识点：机械制造技术基础作业题收起解析答案C解析5.(4分)利用一个小锥度心轴在工件内孔定位，该定位元件应限制的自由度数目为（）。
• A. 4个• B. 5个• C. 6个• D. 3个得分：0知识点：机械制造技术基础作业题收起解析答案B解析6.(4分)切削面积相等时，切削宽度越大，切削力越( )。
• A. 大• B. 小• C. 不变• D. 不确定。
得分：0知识点：机械制造技术基础作业题收起解析答案A解析7.(4分)自动化加工中常以( )作为衡量材料切削加工性能的指标。
• A. 刀具耐用度• B. 断屑难易程度• C. 切削力的大小• D. 已加工表面质量得分：0知识点：机械制造技术基础作业题收起解析答案B解析8.(4分)工件定位时的欠定位是指（）• A. 少于六个自由度的限制• B. 定位精度不够• C. 不完全定位• D. 技术要求应限制的自由度未被限制得分：0知识点：机械制造技术基础作业题收起解析答案D解析9.(4分)铣削较薄零件时，夹紧力不能太大，常采用( )铣加工。
• A. 逆铣• B. 端铣• C. 顺铣• D. 均可得分：0知识点：机械制造技术基础作业题收起解析答案C解析10.(4分)控制积屑瘤生长的最有效途径是（）• A. 改变切削速度• B. 改变切削深度• C. 改变进给速度• D. 使用切削液得分：0知识点：机械制造技术基础作业题收起解析答案A解析11.(4分)在单件小批生产某零件时，获得尺寸精度的方法为（）。
• A. 试切法• B. 调整法• C. 定尺寸刀具• D. 自动控制法得分：0知识点：机械制造技术基础作业题收起解析答案A解析12.(4分)顺铣与逆铣相比较，其优点是（）。
• A. 工作台运动稳定• B. 刀具磨损减轻• C. 散热条件好• D. 生产效率高得分：0知识点：机械制造技术基础作业题收起解析答案A解析13.(4分)孔的光整加工常采用的方法为（）。
• A. 拉孔• B. 铰孔• C. 镗孔• D. 珩磨加工得分：0知识点：机械制造技术基础作业题收起解析答案D解析14.(4分)夹具精度一般是零件精度的（）• A. 1/3～1/5• B. 1/2• C. 相同• D. 1/10得分：0知识点：机械制造技术基础作业题收起解析答案A解析15.(4分)铸件中缩松的特点是出现孔洞（）• A. 大而集中• B. 大而分散• C. 小而集中• D. 小而分散得分：0知识点：机械制造技术基础作业题收起解析答案D解析16.(4分)中心架或跟刀架的主要作用是（）• A. 增强工件的强度• B. 增强工件的刚性• C. 增强刀具的强度• D. 增强刀具的刚性得分：0知识点：机械制造技术基础作业题收起解析答案B解析17.(4分)埋弧自动焊属于（）• A. 电渣焊• B. 电阻焊• C. 电弧焊• D. 摩擦焊得分：0知识点：机械制造技术基础作业题收起解析答案C解析18.(4分)在正交平面内标注的前刀面与基面之间的夹角为（）。
