LiuYa教你蛇形走线

先看看黑金的AX301中，EP4CE6F17C8(256)与SDRAM(HY57V2562GTR)连接图。

仔细观察上图每个选项，自己就明白该怎么设置。

刚开始自己看英文的怎么都也看不懂，总以为自己英文不错（至少看软件使用手册和芯片手册），后来我错了。

上面窗口的调出，1、T,R，光标变为十字架；2、选择任意一根线；3,、在按Tab键。

其实之前，应该还有一步，就是将线分类管理。

Design-->Classes；其实也可以在左侧PCB中添加新的Class。

选择第二种。

查看线长。

（1）布线时同时按下Ctrl +Shift 并且转动鼠标的滚轮，就可以换层。

（亦可用小键盘“*”号键来换层）。

（2）布线时按“shift + 空格”来改变线的拐角方式。

按“shift + A”画蛇形线。

（3）布蛇行线的快捷键控制：
在布蛇行线时，按快捷键“1 ”“2 ”“3 ”“4 ”“，”“。

”
可以在走线时随时控制蛇行线的形状。

快捷键: 1 与2 ，改变蛇行线的拐角与弧度。

快捷键: 3 与4 改变蛇行线的宽度。

快捷键：，与。

改变蛇行线的幅度。

注意：宽度不要太窄，容易形成直角。

蛇形线要保证要布线是一根完整线段，
未完待续...
Good! Man
Thanks for your attention!。

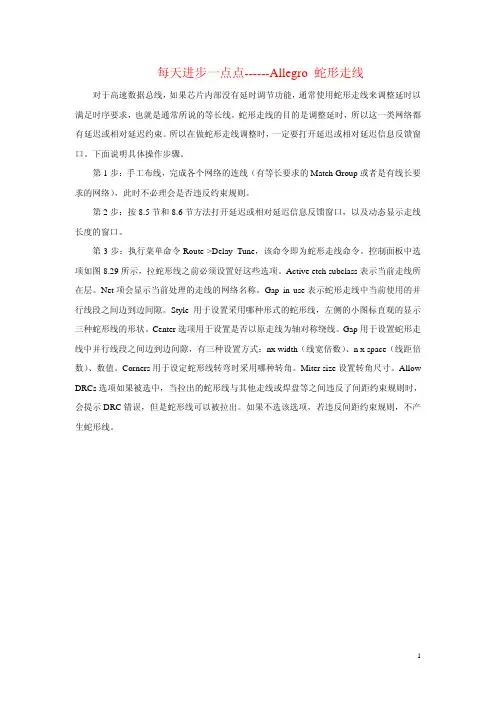

每天进步一点点------Allegro 蛇形走线

每天进步一点点------Allegro 蛇形走线对于高速数据总线，如果芯片内部没有延时调节功能，通常使用蛇形走线来调整延时以满足时序要求，也就是通常所说的等长线。

蛇形走线的目的是调整延时，所以这一类网络都有延迟或相对延迟约束。

所以在做蛇形走线调整时，一定要打开延迟或相对延迟信息反馈窗口。

下面说明具体操作步骤。

第1步：手工布线，完成各个网络的连线（有等长要求的Match Group或者是有线长要求的网络），此时不必理会是否违反约束规则。

第2步：按8.5节和8.6节方法打开延迟或相对延迟信息反馈窗口，以及动态显示走线长度的窗口。

第3步：执行菜单命令Route->Delay Tune，该命令即为蛇形走线命令。

控制面板中选项如图8.29所示，拉蛇形线之前必须设置好这些选项。

Active etch subclass表示当前走线所在层。

Net项会显示当前处理的走线的网络名称。

Gap in use表示蛇形走线中当前使用的并行线段之间边到边间隙。

Style用于设置采用哪种形式的蛇形线，左侧的小图标直观的显示三种蛇形线的形状。

Center选项用于设置是否以原走线为轴对称绕线。

Gap用于设置蛇形走线中并行线段之间边到边间隙，有三种设置方式：nx width（线宽倍数）、n x space（线距倍数）、数值。

Corners用于设定蛇形线转弯时采用哪种转角。

Miter size设置转角尺寸。

Allow DRCs选项如果被选中，当拉出的蛇形线与其他走线或焊盘等之间违反了间距约束规则时，会提示DRC错误，但是蛇形线可以被拉出。

如果不选该选项，若违反间距约束规则，不产生蛇形线。

altiumdesigner蛇形走线默认规则

altiumdesigner蛇形走线默认规则摘要：一、Altium Designer 简介二、蛇形走线的作用三、蛇形走线默认规则1.蛇形走线规则设置2.蛇形走线规则应用四、蛇形走线规则的优化与调整五、总结正文：Altium Designer 是一款专业的PCB 设计软件，广泛应用于电子设计领域。

在设计过程中，蛇形走线是一种常见的布线方式，能够有效地减少电磁干扰，提高电路的稳定性和可靠性。

为了实现蛇形走线的自动化设计，Altium Designer 提供了蛇形走线默认规则。

蛇形走线默认规则是Altium Designer 内置的一种自动布线策略，能够根据设计需求自动生成蛇形走线。

通过设置蛇形走线的规则，例如线宽、间距、角度等参数，可以实现蛇形走线的自动化设计，提高设计效率。

在Altium Designer 中，设置蛇形走线规则非常简单。

首先，打开PCB 编辑器，选择需要设置蛇形走线的线路。

然后，在菜单栏中选择“线路”>“自动布线”>“蛇形走线”，打开蛇形走线设置对话框。

在此对话框中，可以设置蛇形走线的线宽、间距、角度等参数，以满足设计需求。

在设置好蛇形走线规则后，可以应用这些规则进行自动布线。

在Altium Designer 中，应用蛇形走线规则的方法与普通布线方法相同。

选择需要进行蛇形走线的线路，然后点击工具栏中的“自动布线”按钮，即可实现蛇形走线的自动化设计。

当然，Altium Designer 中的蛇形走线默认规则并非一成不变，而是可以根据实际设计需求进行优化和调整。

例如，可以通过修改蛇形走线的线宽、间距、角度等参数，以实现更优的电磁兼容性能。

此外，还可以通过调整蛇形走线的起点和终点，使其更好地适应电路板的布局。

总之，Altium Designer 中的蛇形走线默认规则为设计师提供了一种高效、可靠的布线方式。

通过合理设置蛇形走线规则，可以实现蛇形走线的自动化设计，提高设计效率。

蛇形走线参数设置

1．简介蛇形走线是布线中经常使用的一种走线方式。

其主要目的就是为了调节延时，满足系统时序设计要求。

但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。

但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。

当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长度。

蛇形走线的示例如图10-60 所示，其中最关键的两个参数就是耦合幅度(Ap) 和耦合距离(Gap)。

很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，Gap 越小，Ap 越大，则耦合程度也越大。

图10-60 蛇形走线的示例尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。

因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap 和Gap 的设置必须符合信号的要求。

在PADS Router 中，可以设置蛇形走线的Ap 和Gap,并且在布线过程中添加蛇形布线。

2．设置蛇形走线的Ap 和Gap 参数●执行Tools/Options 菜单命令，或者单击标准工具栏中的Options 图标，系统会弹出选项对话框，然后选择Routing(布线)选型卡。

●然后在Routing to length constaints 区域设置蛇形走线参数，如图10-61 所示。

㊣在Minimum amplitude （幅度）编辑框中将最小值设为20 ，则蛇形走线的幅度最小值被设置为走线宽度的20 倍。

㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置为走线到拐角间距的2 倍。

●最后单击OK 按钮完成设置。

注意：在使用蛇形走线时，应该注意以下几个技术要点：1.尽量增加平行线段的距离S，至少大于3H，H 指信号走线到参考平面的距离。

通俗的说就是绕大弯走线，只要S 足够大，就几乎能完全避免相互之间的耦合效应。

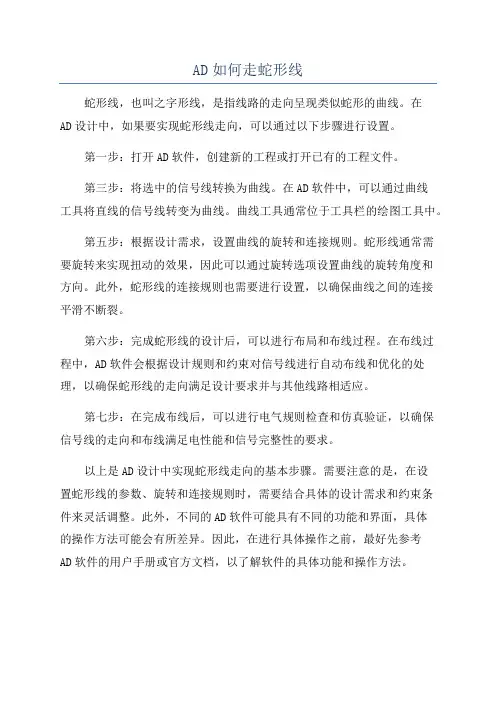

AD如何走蛇形线

AD如何走蛇形线
蛇形线，也叫之字形线，是指线路的走向呈现类似蛇形的曲线。

在
AD设计中，如果要实现蛇形线走向，可以通过以下步骤进行设置。

第一步：打开AD软件，创建新的工程或打开已有的工程文件。

第三步：将选中的信号线转换为曲线。

在AD软件中，可以通过曲线
工具将直线的信号线转变为曲线。

曲线工具通常位于工具栏的绘图工具中。

第五步：根据设计需求，设置曲线的旋转和连接规则。

蛇形线通常需
要旋转来实现扭动的效果，因此可以通过旋转选项设置曲线的旋转角度和
方向。

此外，蛇形线的连接规则也需要进行设置，以确保曲线之间的连接
平滑不断裂。

第六步：完成蛇形线的设计后，可以进行布局和布线过程。

在布线过
程中，AD软件会根据设计规则和约束对信号线进行自动布线和优化的处理，以确保蛇形线的走向满足设计要求并与其他线路相适应。

第七步：在完成布线后，可以进行电气规则检查和仿真验证，以确保
信号线的走向和布线满足电性能和信号完整性的要求。

以上是AD设计中实现蛇形线走向的基本步骤。

需要注意的是，在设
置蛇形线的参数、旋转和连接规则时，需要结合具体的设计需求和约束条
件来灵活调整。

此外，不同的AD软件可能具有不同的功能和界面，具体
的操作方法可能会有所差异。

因此，在进行具体操作之前，最好先参考
AD软件的用户手册或官方文档，以了解软件的具体功能和操作方法。

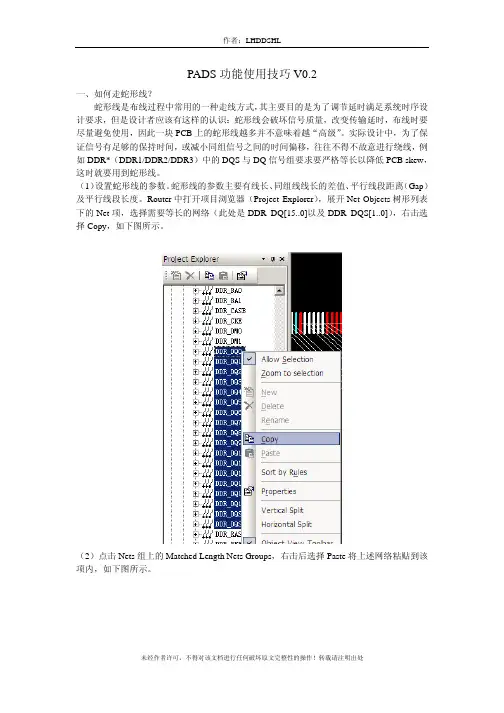

PADS蛇形走线技巧V02

PADS功能使用技巧V0.2一、如何走蛇形线？蛇形线是布线过程中常用的一种走线方式，其主要目的是为了调节延时满足系统时序设计要求，但是设计者应该有这样的认识：蛇形线会破坏信号质量，改变传输延时，布线时要尽量避免使用，因此一块PCB上的蛇形线越多并不意味着越“高级”。

实际设计中，为了保证信号有足够的保持时间，或减小同组信号之间的时间偏移，往往不得不故意进行绕线，例如DDR*（DDR1/DDR2/DDR3）中的DQS与DQ信号组要求要严格等长以降低PCB skew，这时就要用到蛇形线。

（1）设置蛇形线的参数。

蛇形线的参数主要有线长、同组线线长的差值、平行线段距离（Gap）及平行线段长度。

Router中打开项目浏览器（Project Explorer），展开Net Objects树形列表下的Net项，选择需要等长的网络（此处是DDR_DQ[15..0]以及DDR_DQS[1..0]），右击选择Copy，如下图所示。

（2）点击Nets组上的Matched Length Nets Groups，右击后选择Paste将上述网络粘贴到该项内，如下图所示。

（3）此时在Matched Length Net Groups组内出现一个默认名为MLNetGroup1的网络组，展开就可以看到，拷贝的网络在这里出现，如下图所示。

（4）点击MLNetGroup1网络组，右击后选择Properties，弹出如下图所示的对话框。

其中Tolerance即网络组内最长与最短走线的之间的差值，PADS默认不对走线长度加以限制，若需要，可勾选Restrict length进行相应的设置，此两者的值可根据经验或仿真结果进行设置。

（5）点击工具栏上图标或按热键Ctrl+Enter，选中Options对话框中的Routing页表项，其中红色框中的参数即针对蛇形线，这里我们把平行线段距离（Gap）设置为3，点击OK，即可完成蛇形线的设置。

（6）在PCB中选定一个引脚，按F3开始走线，在需要走蛇形线的地方停顿，右击后选择Add Accordion，即可开始蛇形走线，如下图所示。

差分线和等长线(蛇形)

AD9中差分走线和等长走线（蛇形）一、差分走线：1.在原理图中对差分信号网络标号重命名。

（如下图1）图12.添加差分对标号(图1中红颜色的标志)：3.从原理图导入PCB；4.差分走线快捷键为P, I（注意区分：一般走线时候的快捷键是P，T）二、等长走线：1.菜单项选择Design——Classes2.（如图2）对话框Object Class Explorer中选择Object Classes，在展开的树文件中选择Net Classes。

右键弹出的快捷菜单中选择Add Class。

再右键单击Add Class选择Rename Class进行重命名。

图23.（如图3）单击打开重命名的Class，在Non-Members中选择欲走的等长走线网络标号（例如：DIN+，DIN-，DOUT+，DOUT-，A，B），通过按钮移动到Members。

单击Close完成欲走的等长的走线网络。

图34.（如图4）走等长线之前，对欲走等长走线的网络先进行手工布线。

图45.（如图5）快捷键T , R后，鼠标左键点住网络A的布线同时按下TAB键，弹出的对话框：在选项Target length中选择From Net选项；在右边方框中选择欲走等长线的网络标号（例如：B，注意：等长走线时应该选择手工布线长度较大的一个网络标号为基准，欲等长走线的所有网络都会按照基准的长度进行蛇形走线。

）图56.（如图5）蛇形设置：在Style中可以更改蛇形的样式。

单击OK完成设置。

图67.（如图7）鼠标在之前的手工布线上移动就可以形成蛇形线了。

在蛇形走线时，分别用“1”“2”“3”“4”“，”“。

”控制蛇形线的形状。

快捷键：1与2改变蛇形线的拐角和弧度快捷键：3与4改变蛇形线的宽度快捷键：，与。

改变蛇形线的幅度图78.（如图7）检查蛇形线的长度是否等长。

快捷键：R, L。

在Net Status Report中查看欲走等长走线的网络。

图8图8中红色方框中说明了A和B信号走线长度等长。

altiumdesigner蛇形走线默认规则

altiumdesigner蛇形走线默认规则随着电子技术的不断发展，PCB设计软件Altium Designer成为了越来越多工程师的首选工具。

在Altium Designer中，蛇形走线是一种常见的布线方式，它可以有效提高电路板的利用率，降低信号干扰。

本文将详细介绍Altium Designer中蛇形走线的默认规则设置及实战应用。

1.Altium Designer简介Altium Designer是一款功能强大的PCB设计软件，它集成了一系列的工具，可以帮助工程师轻松完成电路设计、PCB布局和制板等工作。

在Altium Designer中，用户可以自定义布线规则，以满足不同场景的需求。

2.蛇形走线的意义蛇形走线，又称之字形走线，是一种在PCB设计中常用的布线方式。

它可以使信号传输线尽量远离敏感元件，降低电磁干扰；同时，还能提高电路板的利用率，减少面积浪费。

3.默认规则概述在Altium Designer中，蛇形走线的默认规则包括以下几点：- 走线宽度：根据信号频率和传输距离自动调整，以保证信号质量；- 走线间距：最小间距为20mil，以降低信号干扰；- 转折角度：大于等于45度，以减小信号反射；- 过孔样式：使用圆形过孔，以降低信号损耗。

4.蛇形走线规则设置步骤（1）打开Altium Designer，新建或打开一个现有项目；（2）在菜单栏中选择“设计”>“规则”>“布线规则”；（3）在弹出的“布线规则”对话框中，切换到“跟踪”选项卡；（4）在“跟踪”选项卡中，设置蛇形走线的相关规则，如走线宽度、间距、转折角度等；（5）点击“应用”按钮，使设置生效。

5.实战应用与案例分享在实际PCB设计中，我们可以根据具体需求调整蛇形走线的规则，以实现更好的电磁兼容性和信号质量。

以下是一个实战案例：（1）设计一张高速数字电路板的电源部分；（2）根据电源模块的电流、电压等参数，设置合适的蛇形走线规则；（3）在电源线附近添加去耦电容，以减小高频噪声干扰；（4）在关键信号线上采用蛇形走线，以降低相互干扰；（5）检查布线结果，确保信号质量、电磁兼容性及散热等方面的需求。

差分线的两条线同时执行蛇形走线的方法

差分线的两条线同时执行蛇形走线的方法差分线是一种在电子设计中常用的布线方式。

它通过在电路板上布置两条平行且间距相等的线路，利用差分信号传输来减少干扰和噪音。

为了使差分线布线更加紧凑和高效，可以采用蛇形走线的方法。

蛇形走线是指差分线路按照一定的模式以曲线的形式布线，而不是直线。

这种布线方式可以更好地利用电路板的空间，减少信号之间的干扰。

为了同时执行蛇形走线，可以采用以下方法：1. 划分区域：首先，将电路板划分为若干个区域。

每个区域可以容纳一段蛇形走线。

2. 规划走线路径：为每个区域规划蛇形走线的路径。

可以在旁边的空白区域或未布线区域以平行且间距相等的方式布置两条差分线路。

3. 确定起始点和终止点：确定蛇形走线的起始点和终止点。

起始点通常是电路板上的信号源或目标点。

4. 按照蛇形模式布线：从起始点开始，按照蛇形的模式进行布线。

可以在每个区域中先沿一条线路进行布线，再返回到起点以另外一条线路进行布线。

5. 考虑交叉布线：在平行布线的过程中，可能会遇到需要交叉布线的情况。

在交叉布线时，要确保两条差分线之间保持较大的间距，以确保信号的完整性和减少干扰。

需要注意的是，在进行蛇形走线布线时，要遵循差分线的设计规范和布线准则。

确保差分线的长度、间距和走线路径都符合设计要求，以提高信号的传输质量和可靠性。

总之，差分线的两条线同时执行蛇形走线的方法可以通过划分区域、规划走线路径、确定起始点和终止点、按照蛇形模式布线和考虑交叉布线来实现。

这种布线方式能够提高电路板空间利用率，并减少信号干扰，从而提高电路的性能和可靠性。

蛇形走线设计规程

4. 蛇形走线的注意事项
4.1 尽量避免在很小的区域内走蛇形线
4.2 尽量拉大蛇形线的绕线间隔，遵守3W法则，即绕线间距至
少大于两倍线宽。

4.3 尽量减少同层平行信号线的耦合长度，而相邻信号层的信
号线尽量垂直。

4.4 选取不同的绕线方法，不规则的方法更可取，螺旋线比规
则的蛇形线效果更好。

螺旋线
蛇形线
4.5 带状线的传输效果好于微带线的传输效果，而且带状线位
于内层，有参考面屏蔽，其辐射途径比较好控制。

微带线
可见，便于调试。

A/0页：3/3
文件名称蛇形走线设计规程文件编号版本。

蛇形布线和总线式布线

蛇形布线和总线式布线
蛇形布线和总线式布线
蛇形布线：先画一根导线的起点，然后同时按下shift+A，接着松开，再接着开始划线，就可以画出蛇形的线条；蛇形布线在进行的时候，使用字母上面的数字区中的1和2来调整线的角度，使用3和4来调整宽度，使用的英文形式的尖括“<”和“>”可以调整蛇形线的高度。

总线式布线：先画三根同向的导线，按下shift然后使用鼠标一根一根选中先前画的导线，选中完成后，点击总线布线图标，然后使用鼠标选中几根导线的尾端的端点，出现圆形标识后，再然后拖动鼠标划线，你就会看到几根导线跟着一起画出来了。

每天进步一点点------Allegro蛇形走线

每天进步一点点------Allegro 蛇形走线对于高速数据总线，如果芯片内部没有延时调节功能，通常使用蛇形走线来调整延时以满足时序要求，也就是通常所说的等长线。

蛇形走线的目的是调整延时，所以这一类网络都有延迟或相对延迟约束。

所以在做蛇形走线调整时，一定要打开延迟或相对延迟信息反馈窗口。

下面说明具体操作步骤。

第1步：手工布线，完成各个网络的连线（有等长要求的Match Group或者是有线长要求的网络），此时不必理会是否违反约束规则。

第2步：按8.5节和8.6节方法打开延迟或相对延迟信息反馈窗口，以及动态显示走线长度的窗口。

第3步：执行菜单命令Route->Delay Tune，该命令即为蛇形走线命令。

控制面板中选项如图8.29所示，拉蛇形线之前必须设置好这些选项。

Active etch subclass表示当前走线所在层。

Net项会显示当前处理的走线的网络名称。

Gap in use表示蛇形走线中当前使用的并行线段之间边到边间隙。

Style用于设置采用哪种形式的蛇形线，左侧的小图标直观的显示三种蛇形线的形状。

Center选项用于设置是否以原走线为轴对称绕线。

Gap用于设置蛇形走线中并行线段之间边到边间隙，有三种设置方式：nx width（线宽倍数）、n x space（线距倍数）、数值。

Corners用于设定蛇形线转弯时采用哪种转角。

Miter size设置转角尺寸。

Allow DRCs选项如果被选中，当拉出的蛇形线与其他走线或焊盘等之间违反了间距约束规则时，会提示DRC错误，但是蛇形线可以被拉出。

如果不选该选项，若违反间距约束规则，不产生蛇形线。

会展蛇形通道设计

会展蛇形通道设计简介会展蛇形通道是指在展览会场中用于引导观众流线的一种特殊设计。

蛇形通道采用曲线形状，在有限的空间内增加了观众行走的距离，从而达到有效疏导人流、提升观众体验的目的。

本文将详细介绍会展蛇形通道设计的背景、设计原则、布局方式等多个方面。

背景在大型展览会上，人流量通常非常庞大，为了避免观众拥堵、错位和混乱的情况发生，设计一个合理的通道布局至关重要。

蛇形通道的设计思路源于生物学中的”蛇形”，通过曲线形状的通道，可以引导观众按照特定的路线行走，有序地分流人流，有效避免人流交叉和拥堵，提升观众的流动性和体验感。

设计原则在设计会展蛇形通道时，需要考虑以下几个原则：1.流线性原则：蛇形通道应该具有良好的流线性，通过合理而连贯的弯曲，使观众在不产生困惑的情况下快速、顺畅地前进。

2.分流原则：蛇形通道的设计应考虑不同观众群体的流量差异，合理设置分流点，将观众分散引导到不同的展区，避免拥堵和混乱。

3.便捷性原则：蛇形通道应尽量减少观众转弯的次数和角度，避免过多的弯曲，降低行走的阻力，提高观众的体验感。

4.安全性原则：蛇形通道的设计应考虑紧急疏散的需求，通道宽度应符合安全标准，同时避免狭窄或拥挤的情况发生。

布局方式会展蛇形通道的布局方式可以根据实际需求和场地特点进行灵活设计。

以下是几种常见的布局方式：1.单向蛇形布局：通道一端设立入口，另一端设立出口，观众按照蛇形路径依次前进，最终达到出口。

这种方式适用于展区之间有明确展览参观顺序的情况。

2.往返蛇形布局：通道设立入口和出口，观众可以双向行走。

这种方式适用于展区之间没有明确的参观顺序或需要多次往返的场合。

3.环形蛇形布局：通道形成一个封闭的环形，观众可以在环形通道上自由行走，让观众在不同的展区之间自由选择。

4.分支蛇形布局：通道在某些位置出现分支，分流观众到不同的展区，适用于展览区域多、观众流量较大且分流需求明显的情况。

设计要点在会展蛇形通道的设计过程中，需要注意以下要点：1.通道宽度：通道应考虑展览会场的观众流量，宽度应足够容纳观众流动，让人们感到舒适和自由。

altiumdesigner蛇形走线默认规则

altiumdesigner蛇形走线默认规则（最新版）目录1.Altium Designer 简介2.蛇形走线的概念和作用3.Altium Designer 中设置蛇形走线的默认规则4.蛇形走线的应用和优势5.总结正文【Altium Designer 简介】Altium Designer 是一款专业的电子设计自动化（EDA）软件，广泛应用于电路板设计、FPGA 设计、嵌入式系统开发等领域。

通过 Altium Designer，设计人员可以轻松地进行电路原理图设计、PCB 布局、仿真和调试等工作。

在 Altium Designer 中，设计人员可以利用丰富的工具和功能，实现从概念到产品的全流程电子设计。

【蛇形走线的概念和作用】蛇形走线是一种在 PCB 设计中常见的走线方式，其主要特点是走线路径呈蛇形弯曲。

蛇形走线的主要作用是减小信号间的干扰，提高电路的稳定性。

通过蛇形走线，可以有效地降低信号之间的串扰，避免信号反射和驻波的产生，从而保证信号的完整性和准确性。

【Altium Designer 中设置蛇形走线的默认规则】在 Altium Designer 中，设计人员可以通过设置默认规则来自动实现蛇形走线。

以下是设置蛇形走线默认规则的步骤：1.打开 Altium Designer 软件，点击“文件”菜单，选择“选项”，打开“选项”对话框。

2.在“选项”对话框中，选择“电气”选项卡，找到“默认走线规则”区域。

3.在“默认走线规则”区域，勾选“蛇形走线”复选框，以启用蛇形走线功能。

4.通过调整“最小弯曲角度”和“最大弯曲角度”参数，可以控制蛇形走线的弯曲程度。

5.设置完成后，点击“应用”按钮，然后点击“确定”按钮，关闭“选项”对话框。

【蛇形走线的应用和优势】蛇形走线在 Altium Designer 中的应用非常广泛，主要体现在以下几个方面：1.高速信号线：在高速信号线设计中，蛇形走线可以减小信号间的串扰，降低信号反射和驻波，从而保证信号的完整性和准确性。

altiumdesigner蛇形走线默认规则

altiumdesigner蛇形走线默认规则
蛇形走线是电路板设计中的一种常见走线方式，在Altium Designer中也提供了相应的默认规则来帮助设计师实现蛇形走线。

在进行蛇形走线时，设计师需要遵守这些默认规则以保证电路板的性能和可靠性。

首先，Altium Designer的蛇形走线默认规则包括两个主要方面：走线宽度与间距，以及走线层次。

在进行蛇形走线时，设计师可以根据需要调整这些规则以满足特定的设计需求。

对于走线宽度与间距，Altium Designer默认规定了最小宽度和最小间距，以确保电路板上的线路之间有足够的隔离和绝缘。

这些数值可以在设计规则设置中进行调整，以适应特定的电路板需求。

另外，Altium Designer还提供了走线层次的默认规则。

蛇形走线通常在不同的层次上进行，以提高布局的紧凑性和电路板的性能。

设计师可以按照默认规则进行走线层次的设置，或者根据实际需求进行调整。

在进行蛇形走线时，设计师需要注意以下几点。

首先，确保走线的路径是连续的，不要出现交叉或交错的情况。

其次，要注意走线的方向，避免出现不必要的转弯或倾斜。

最后，注意走线与其他元件的间距，确保足够的隔离和绝缘。

总之，在Altium Designer中进行蛇形走线时，设计师可以按照默认规则进行设置，并根据实际需求进行调整。

通过合理的蛇形走线，可以提高电路板的性能和可靠性，并满足特定的设计需求。

AD6蛇形等长线布线方法

AD6蛇形等长线布线方法蛇形等长线布线方法是一种用于电脑主板、电路板等复杂电子产品布线的方法。

它的主要特点是采用了蛇形走线的方式，使线路长度相同，从而减小了信号延迟差异，提高了电路的稳定性和性能。

下面我将详细介绍AD6蛇形等长线布线方法。

首先，我们需要对信号线进行分类和分组。

一般情况下，信号线可以分为时钟线、数据线、地址线等。

在布线之前，我们需要确定各个信号线的重要性和特殊要求。

然后，根据信号线的分类和分组，我们可以绘制出布线的大致框架。

可以采用CAD软件绘制电路板的底图，根据设定的布线规则和约束条件，对信号线进行布线。

接下来，我们需要确定信号线的路径。

在AD6布线方法中，我们采用蛇形走线的方式，即信号线的路径像蛇一样弯曲。

这样可以减小线路的长度，提高信号的传输速度和稳定性。

同时，蛇形走线的方式可以避免信号线之间的干扰，提高整个电路的抗干扰能力。

然后，我们需要确定信号线的长度。

在AD6布线方法中，我们要求信号线的长度相同。

为了实现这一点，我们需要在布线时候进行精确的计算和测量。

可以利用CAD软件进行长度的计算和调整。

最后，我们需要进行布线的优化。

布线完成后，我们需要对信号线和整个电路板进行测试和调整。

可以采用信号源、示波器等工具进行测试，检查信号的传输效果和延迟。

如果有问题，可以对布线进行调整和优化。

总结一下，AD6蛇形等长线布线方法是一种用于电子产品布线的方法。

它的优点是可以减小信号延迟差异，提高电路的稳定性和性能。

在布线过程中，我们需要对信号线进行分类和分组，确定信号线的路径和长度，并进行优化和调整。

希望以上介绍能够对您理解AD6蛇形等长线布线方法有所帮助。

布线时直接走蛇形线(转)

一：从Tool 里选的Interactive length tuning，需要先布好线再改成蛇形。

二：布线时直接走蛇形:
1. 先P->T 布线, 再Shift + A 切换成蛇形走线(ad 里叫Accordions ... 这是P->T 后按` 快捷键时显示的当前可用操作)
2. 然后按Tab 设置属性，类型了选用圆弧，Max Amplitude 设置最大的振幅，Gap 就是间隔。

3. 下面左边是振幅增量，右边是间隔增量，后面有用
4. 然后开始布线
5. 让边缘变"圆" - 按快捷键"2", 就会增大弧的半径, 增到最大就是两个1/4 的弧直连就是一个180度的半圆了
6. 快捷键"," "." 可以调节振幅
7. 然后组合起来就可以了
8. 不过AD 的蛇形走线看上去是以"入口点" 为中点两边等量的"振动/振幅"，要是不记得快捷键, 没关系, 随时按"`" 可以显示当前支持的操作,。

PADS蛇形走线和等长处理

PADS蛇形⾛线和等长处理
1;打开PADS Logic 原理图，在Setup->Design Rules…设置布线规则
2；选择Differential Paris差分对规则
3；选择时钟差分线对的第⼀根线CLKN
4；点select>>
5;选择时钟差分线的第⼆根线CLKP
6;点击Select>>(如果选错了可以点Unselect撤回)
7；再点Add>>，把CLKN CLKP组成⼀对差分线对
8；选对差分线对再双击线宽，线间距设置差分线对的线宽和线距，以及最⼩长度和最⼤长度
9；⽤第三步到第⼋步同样的的⽅法设置好其它差分线对
10；在PADS Logic中点击菜单栏的Tools ->PADS Layout 把布线规则同步到PADS Layout再转PADS Router 打开11；在PADS Router菜单栏中点击Tools->Options…
12；设置蛇形⾛线的布线参数
13；在PADS Router中点击菜单栏 View ->Spreadsheet
14；打开布线长度观测窗⼝
15；找到差分线线对中布完长度最短的差分线对，选中！通过⾛蛇形线的⽅式加长达到等长的⽬的
16；按F3键开始布线，由于是差分线对，所以⽆论选中两条线中的哪⼀条开始布线两条线会⼀起⾛线
17；右击，选择Add Accordion 添加蛇形⾛线
18；移动⿏标调整蛇形⾛线的振副，间隔，层次
19；观察长度控制窗⼝的完成长度调整蛇形⾛线的⽅向和振幅，使布线长度达到要求
20；双击完成蛇形⾛线，匹配完长度
21；其它⾛线也⼀样⾛蛇形⾛线完成长度匹配！。

高压电力电缆蛇形敷设设计注意事项及相关计算

高压电力电缆蛇形敷设设计注意事项及相关计算.对于110kV以上高压电缆，由于线芯温度随负荷电流变化而引起的热胀冷缩所产生的热机械力是十分巨大的(会产生数以吨计的轴向力)，主要表现为热伸缩和热应力变化。

为避免热机械力对电缆终端、接头的损伤及金属护套因疲劳应变而缩短电缆使用寿命，对轴向力进行有效控制，将其限制在可对电缆进行固定，使之不会发生纵向位移的范围之内就变得非常重要。

电缆采用蛇形布置是释放热机械力的有效方法。

将电缆线路布置成近似正(余)弦曲线的连续波浪形，人为设置的波形宽度能有效吸收电缆的热膨胀，由于曲线的连续分布，电缆的热膨胀亦均匀地被每个波形宽度所吸收而不会集中在某一局部，从而使电缆的热膨胀得到控制；降低抱箍对电缆的紧握力和电缆向两端的热伸缩量。

.1、概述蛇形设计中，蛇形的节距及幅宽是重要的参数。

设计中对蛇形布置及轴向力的计算程序可归纳为：（1）先选定蛇形弧半节距长度L；（2）根据蛇形弧幅宽度、运行最高温度决定的温差△t计算热伸缩量m；再计算满足带负荷达到最高温升增加的支架长度允许的滑移量n，就可根据电缆各相固定方式来确定支架长度；（3）根据支架长度允许的滑移量n计算轴向力，从而决定使用抱箍数量卡紧电缆避免电缆蹿动。

2 、蛇形的形状（1）确定蛇形弧半节距长度L；根据《电力工程电路设计规范GB50217-2007中电动力按下式计算:Fd≥2.05i2(2L)k/(D×10-7) (1)两卡具的间距2L(节距长度) 即为：2L≤FdD/(2.05i2k×10-7) (2)上两式中：i为流经电缆的短路电流；D为三相电流相邻两相间中心距；K为安全系数，取大于2.0。

（2）确定蛇形弧幅宽度、热伸缩量m、蛇形弧横向滑移量n热伸缩量m ：当t≤1/AEα.(μWL+2f) 时，热伸缩量m的计算公式为：m=(AEα△t-2f)^2/(4μWEα)当温升△t＞1/AEα.(μWL+2f)时选用以下计算公式公:m=L/2[α△t-(μWL/2+2f)/AE]蛇形弧幅向滑移量n：3、轴向力电缆蛇形弧轴向力为电缆蛇形敷设后节点产生的轴向力，其大小均受电缆蛇形弧幅及波节的影响。
