门禁系统安装方法图解

门禁系统安装方法图解

门禁系统安装⽅法图解 门禁系统是现代商业⼤厦、⼩区、学校、企业等使⽤较多的安全保安系统。

门禁系统是先洗个现代化安全管理系统,集微机⾃动识别技术和现代安全管理措施为⼀体。

下⾯图为门禁安装⽰意图: 下⾯图为常规门禁系统接线图 ⼀、设备安装前考虑事项 安装门禁前,勘查现场需要了解的情况 ⾸先要确定是装联⽹型还是独⽴型。

联⽹型⽐较复杂,须了解门的结构装什么锁,读卡机的安装位置,管理中⼼的位置以及它与控制主机、读卡器的距离,⾛线⽅式,另外还有电源的位置,管路是否到位等。

注意什么样的门配什么样的锁时,千万不要把锁孔的位置开错了或是开偏了,⽐如玻璃门,有⽆框玻璃门和有框玻璃门。

玻璃门⼀般都装电插锁,有框玻璃门⼀般是把插⽚放在门框上,所以锁孔是正对着门开的。

如果是⽆框玻璃门就要⽤到玻璃门夹,所以锁孔肯定偏向内侧。

⽊门,如果厚度不够安装电插锁,就要装电磁锁,⽀架放什么位置要选好。

还有⼀些问题在实际操作中可能会碰到,如开孔的地⽅是什么装饰材料就会有相应问题,⼤理⽯的材料就要在装上去以前就确定好位置开好孔,不然会给开孔带来⿇烦。

门禁的安装⼀般包括读卡器、控制器、门锁、按钮的安装。

在详细介绍如何安装之前,我们先来说⼀下门禁的安装位置,因为门禁的安装位置直接影响到门禁的刷卡使⽤和施⼯难度,这是⽐较重要的。

1、如果是⽔泥墙或者是⽯墙,可以采⽤管线外置或者避开⼤理⽯; 2、如果是铁门或者是不锈钢门,门禁安装的时候要避开⾦属物,可以把门禁安装位置那的⾦属切掉。

读卡器可⽤塑胶⽚垫⾼,以避免⼲扰; 3、为了保证通讯效果和以后设备的增加升级,控制器安装位置也要注意。

如果控制器与电脑采⽤TCP/IP⽹络通讯,在布线⽅便的情况下,可将所有控制器放到温控环境更为完备的中⼼机房或弱电井,便于维护。

如距离过远,也可将控制器就近连接⽹络。

读卡器到控制器的线 建议⽤8芯屏蔽多股双绞⽹线(其中三芯备⽤,如果不需要读卡器声光反馈合法卡可不接LED 线),数据线Data1Data0互为双绞。

门禁布线规范和注意事项

门禁布线规范和注意事项

门禁布线规范和注意事项-CAL-FENGHAI.-(YICAI)-Company One1工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线(其中3芯备用),线径大于0.3mm,控制器到读卡器距离不可以超过100米,建议在80米以内。

2、锁到控制器的连接线需采用2芯电源线,控制器到锁距离不可以超过100米,线径大于1.0 mm。

如有需门磁检测线则需多2芯线。

(可根据现场需要定)。

如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电(如图一)。

(图一、单独供电图)3、按钮连接线和门磁连接线需采用2芯电缆线,线径大于0.3mm。

4、控制器通讯线(包括485/422、232和韦根等通讯线)必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内,如果更长请选用其它专用485/232转换器或者加中继器,并选用更粗的通讯电缆。

控制器GND 485- 485+分别对应连接485转换器GND TD(A) TD(B),通讯线路采用串联挂接式连接,请勿采用星型连接或者局部星型连接(如图二)。

如果线路过长和设备过多,请在最后一台设备上增加终端电阻(有跳线加载)总线最多可挂接128台控制器。

(图二、控制器与计算机相连)5、其设备用线不得走强电凿或是强电线管。

如因环境所限,要平行走线,则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计,但是请确保电源和机箱的良好接地,以保障电路不被静电、雷电和其他设备漏电所伤害,长时间稳定运行。

2、请勿带电拔插接线端子,或者带电焊接操作,焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件,这样有可能会引起系统信息的丢失或芯片损害。

4、接在+12V端子上,有利于充分发挥读卡器性能,如果读卡器是+24V供电的,请单独为其配备线性电源,并和控制器进行共地。

各种单双扇门门禁设备安装示意图

各种单双扇门门禁设备安装示意图

读卡器(电锁线门磁线出门按钮线(穿PVC管)至门禁控制器单扇木门出门按钮线门磁线电锁线(穿PVC管)至门禁控制器读卡器(单扇木门(穿PVC管)电锁线门磁线出门按钮线至门禁控制器读卡器(双扇木门读卡器(至门禁控制器(穿PVC管)出门按钮线门磁线电锁线双扇防火门读卡器(至门禁控制器出门按钮线门磁线电锁线(穿PVC管)双扇有框玻璃门读卡器(至门禁控制器出门按钮线门磁线电锁线(穿PVC管)双扇无框玻璃门(门夹锁)读卡器((穿PVC管)电锁线门磁线出门按钮线至门禁控制器双扇无框玻璃门(电插锁)出门按钮读卡器、出门按钮安装位置侧视图安装说明:读卡器安装在门外,距门框边100~200mm ,离地1300~1400mm 处。

不能倒装或倾斜安装。

出门按钮安装在门内,距门框边100~200mm ,离地1300~1400mm 处。

至门禁控制器130双向读卡门读卡器安装示意图双向读卡门内、外均安装读卡器,不安装出门按钮;读卡器不能安装在墙两面的相对位置,应错开150mm 左右以避免相互干扰,或分别安装在门的左右两侧。

门磁安装在电锁附近20~80mm 处,要求安装平整,门磁两端中心位置误差小于2mm 。

电锁安装木门锁(阴极锁)距门框中间离地900~1000mm处,在木框内安装。

要求平整、稳固。

金属门锁、磁力锁安装在门上框距门边50mm处,要求平整、稳固。

玻璃门锁安装在门上框距门边50mm处,深入框内安装。

要求平整、稳固。

双扇门两把电插锁(或门夹锁)电源线并联,门磁信号线串联。

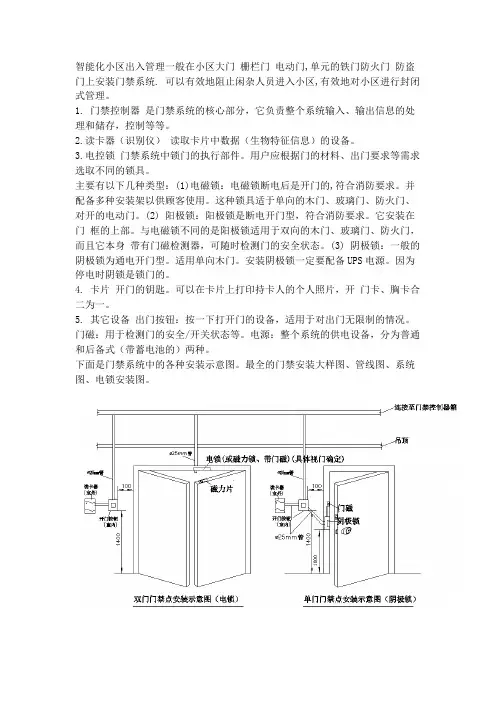

门禁安装大样图、管线图、系统图、电锁安装图

门禁安装大样图、管线图、系统图、电锁安装图

智能化小区出入管理一般在小区大门栅栏门电动门,单元的铁门防火门防盗门上安装门禁系统. 可以有效地阻止闲杂人员进入小区,有效地对小区进行封闭式管理。

1. 门禁控制器是门禁系统的核心部分,它负责整个系统输入、输出信息的处理和储存,控制等等。

2.读卡器(识别仪)读取卡片中数据(生物特征信息)的设备。

3.电控锁门禁系统中锁门的执行部件。

用户应根据门的材料、出门要求等需求选取不同的锁具。

主要有以下几种类型:(1)电磁锁:电磁锁断电后是开门的,符合消防要求。

并配备多种安装架以供顾客使用。

这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。

(2) 阳极锁:阳极锁是断电开门型,符合消防要求。

它安装在门框的上部。

与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门,而且它本身带有门磁检测器,可随时检测门的安全状态。

(3) 阴极锁:一般的阴极锁为通电开门型。

适用单向木门。

安装阴极锁一定要配备UPS电源。

因为停电时阴锁是锁门的。

4. 卡片开门的钥匙。

可以在卡片上打印持卡人的个人照片,开门卡、胸卡合二为一。

5. 其它设备出门按钮:按一下打开门的设备,适用于对出门无限制的情况。

门磁:用于检测门的安全/开关状态等。

电源:整个系统的供电设备,分为普通和后备式(带蓄电池的)两种。

下面是门禁系统中的各种安装示意图。

最全的门禁安装大样图、管线图、系统图、电锁安装图。

门禁安装大样图
门禁设备安装三视图
电锁安装图。

门禁接线图

门禁接线图

GND +12V
.
COOM
NC NO GND
—电源+
+电源—
GND +12V COM NC NO GND
—电源+
+电锁—
接门禁电源两机控一锁(三)
GND +12V COM NC NO GND
—电源+
+电源—
GND NO NC PUSH +12v GND
门禁电源
可选给机器供电
+电锁—
GND +12V COM NC NO GND
'.
两机控一锁(四)即主从机 主机
+电源— GND GND
+电锁—
GND +12V COM
IND0 IND1 GND
NC +12V
NO GND
GND +12V NC
分体机输出开关量信号图 —电源+
NO
GND
NO NO
COM COM
NC NC
.
单机控一锁图
+
GND
电源
+12V

COM
NC
+
NO


GND

门禁电源
门禁电源单机控一锁
NC NO GND PUSH +12v
GND
GND +12V COM
NC NO GND
—电锁+
两个两机控一锁(一) —电源+
GND +12V COM
NC NO
GND
+电源—
'.
—电锁+ 三个电源两机控一锁(二)

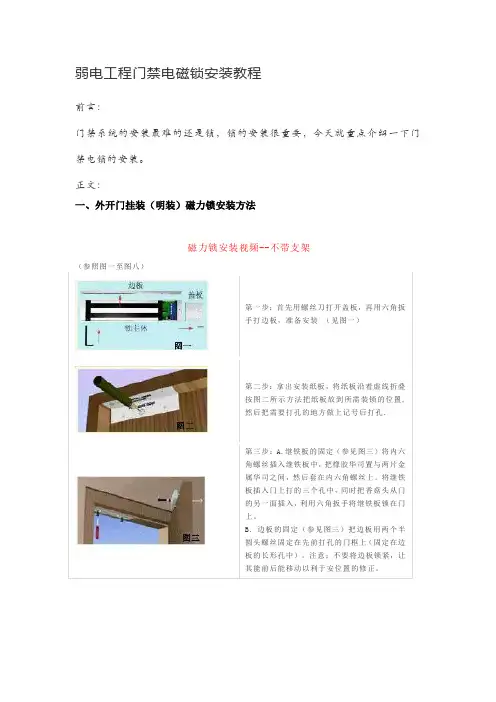

弱电工程门禁电磁锁安装教程

弱电工程门禁电磁锁安装教程

弱电工程门禁电磁锁安装教程
前言:
门禁系统的安装最难的还是锁,锁的安装很重要,今天就重点介绍一下门禁电锁的安装。

正文:
一、外开门挂装(明装)磁力锁安装方法
三、嵌入式(暗装)磁力锁安装方法
内开门与外开门的嵌入式安装方法一致
对于木门来说,如果门挡边的尺寸够埋入锁主体的话,安装非常简单,只需挖一个合适的槽,锁埋进后锁上螺丝即可,一般的施工人员见锁就会安装。

铝合金门的门框一般都是空心的,针对这一特点,我们设计了两种安装方法。

A.内衬木块法(请参考图十、图十一):在门框里放入一块大小合适的木头作衬,再锁螺丝。

此种方法取材方便,安装简单。

在实际安装中大多采用这种方法。

B.利用安装配件法:此种方法是利用我们提供的配件(四孔铁板+U型铁),使安装更加简便。

图十
图十一
★安装注意事项
在做嵌入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

四、玻璃门(配U型支架)安装方法
五、注意事项和常见问题及解决方法。

门禁磁力锁安装接线示意图

门禁磁力锁安装接线示意图

门禁磁力锁安装接线示意图为了确保人身安全,门禁接线过程需要在关闭所有电源的情况下进行。

1、先给门禁电源接220V的电。

2、接好220V电压后再来看看门禁电源的接线端口。

3、以下有10个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH接开门信号,接下来先接磁力锁,磁力锁就红黑两根线,如下图。

4、红色线接NC,黑色线COM,首先把12V电源线接。

5、红色是12V正极,黑色12V负极。

6、接下来接开门按钮。

7、接下来再看门禁电源的按钮线,GND跟PUSH,下图。

8、这就接好了开门按钮这头接的是GND跟PUSH,门禁接线完成。

门禁磁力锁接线图及安装步骤

门禁磁力锁接线图及安装步骤

门禁磁力锁接线图及安装步骤
磁力锁:生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。

只要小小的电流电磁锁就会产生莫大的磁力,控制电磁锁电源的门禁系统识别人员正确后即断电,电磁锁失去吸力即可开门。

因为电磁锁没有复杂的机械结构以及锁舌的构造,适用在逃生门或是消防门的通路控制。

其内部用灌注环氧树酯保护锁体。

目前电磁锁的吸力强度以LB表示(磅),测试的方法是静态加压。

所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力,当超出电磁锁的吸力时瞬间拉开吸附铁板,此ㄧ拉力的数据就是电磁锁的拉力值。

而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压,如此电磁锁的吸力才是最大。

吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。

磁力锁的安装方法
外开门的表面安装方法
第一步:首先用螺丝刀打开盖板,再用六角扳手打边板,准备安装;
第二步:拿出安装纸板,将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔;
第三步:
A、继铁板的固定,将内六角螺丝插入继铁板中,把橡胶华司置与两片金属华司之间,然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中,同时把香菇头从门的另一面插入,利用六角扳手将继铁板锁在门上;
B、边板的固定,把边板用两个半圆头螺丝固定在先前打孔的门框上(固。

单双门禁系统安装方法

单双门禁系统安装方法

单门、双门、四门系列门禁安装及说明门禁系统分为两种类型,总线和网络型。

总线型分单门、双门、四门等门禁控制器通过485总线方式直接接入门禁服务器串口,前端按钮、电磁锁(电插锁)、读卡器、门磁接入门禁控制器。

网络型分两种方式:1、单门、双门等网络门禁控制器通过网络接入门禁服务器,2、前端按钮、电磁锁(电插锁)、读卡器、门磁先接入门禁控制器然后接入网络门禁控制器,通过网络接入门禁服务器,门禁控制器可接入门的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定.下面介绍门磁、各种锁、按钮、读卡器、防爆门禁、门禁控制器的介绍及安装方法,因门禁的厂家较多,赞只找了一些有代表性的产品,和其他门禁原理相同。

一、门磁1)。

门磁的功能和原理,门磁在门禁系统中的应用.门磁是用来检测门是否关闭的一个小型感应器,有很多电锁是带了门磁功能的,建议客户如果门禁系统中用到门磁,最好是采购带门磁功能(门状态反馈功能)的电锁.如果电锁没有带门磁功能,可以自行选购门磁,门磁大小比一元硬币略大,价格在十几块钱左右。

市面上常见的一款暗装式门磁,不带电线的一端内藏磁铁,带电线的低端内部藏有干簧管等元器件,当磁铁接近时,电线输出闭合信号,当磁铁远离时,两条电线输出开路信号。

不带电线的一端装在门的顶部,带电线的一端装在门框上。

门关好时,两端正好重叠接近。

市面上还有一些门磁是方形的,适用于明装场合,用于门窗上。

2)。

门磁在门禁系统中的主要作用在于以下几点:在软件实时监控时,可以看到每个门现在的状态是开着的还是关着的。

可以配合门禁控制器启用门被非法闯入(没有刷卡或者按按钮的合法操作,而门被打开了,例如踹开或者撬开)报警。

可以配合门禁控制器启用门长时间未关闭报警。

备注:如果不需要这几个功能的门禁系统,可以不接门磁。

如果需要这几个功能,就将门磁接到控制器的门磁输入点(例如 Sen1 GND)上,不用区分正负。

如果一个大型多门门禁系统,只有几个门用到门磁的这几个功能,则其他的门磁输入点(例如 Sen1 GND)用导线进行短接,避免产生误报警信号二、电磁锁目前,门禁控制器控制门开、闭的主要执行机构是各类电锁,包括锁扣、磁力锁、电插锁等,锁扣、磁力锁多用于木门,而电插锁多用于玻璃门,一般锁具是采用直流方式供电,供电电压从12V到18V甚至24V不等,因此功耗也各不相同,出于节能的考虑,门锁要根据具体需要进行合理选择:在重要场合,门锁要经得住一定的外界冲击破坏,因此可以选用大功率的电锁,而一般性的场合,如果要求不高,可以采用12V供电的电锁。

门禁系统施工接线详解

门禁系统施工接线详解

门禁系统施工接线详解介绍本文档旨在提供关于门禁系统施工接线的详细解释。

通过阅读本文档,您将了解到门禁系统接线的步骤、材料和注意事项。

1. 准备工作在开始施工接线之前,应确保已准备好以下材料和工具:- 门禁系统主机- 门禁控制器- 门禁读卡器- 门锁- 电源线- 网线- 电工工具2. 接线步骤接下来,我们将介绍门禁系统接线的基本步骤。

步骤一:连接门禁主机将门禁主机与电源线和网线连接。

确保连接正确,以确保主机能够正常工作。

步骤二:连接门禁控制器将门禁控制器与门禁主机通过网线连接。

此步骤是将主机与控制器进行通信的关键步骤。

步骤三:连接门禁读卡器将门禁读卡器与门禁控制器通过网线连接。

这将使读卡器能够与控制器进行通信,实现对门禁系统的控制和管理。

步骤四:连接门锁将门锁与门禁控制器连接。

确保门锁与控制器的连接牢固可靠,以确保门禁系统的正常运行。

3. 注意事项在进行门禁系统施工接线时,需要注意以下事项:- 确保所有的接线都是按照设备的规格和制造商的说明进行的。

- 接线之前,切断电源以确保安全。

- 检查所有的接线是否牢固连接,以避免电路短路或其他问题。

- 尽量避免接线过长,以减少信号损失。

- 确保门禁系统接线安装符合相关的法规和标准。

结论本文档提供了门禁系统施工接线的详细解释,包括准备工作、接线步骤和注意事项。

通过遵循正确的接线步骤和注意事项,您可以确保门禁系统的正常运行和安全性。

各种门禁系统接线详细图解(含中控)

各种门禁系统接线详细图解(含中控)

各种门禁系统接线详细图解(含中控)涛哥安防2020-09-02 57847一、门禁接线方式一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。

接线方式:1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。

电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。

门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。

二、举例:中控门禁机接线示意图锁由门禁专用电源供电1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上。

2、中控门禁机接线(如:F2、F201、F8、SC102、SC103、F7等中控门禁机),中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;中控门禁机的COM(红色)接门禁电源专用电源GND。

注:中控门禁机的GND和COM可以并接在一起,然后同时接到门禁专用电源上的GND上。

锁由中控门禁机直接供电1、锁:锁的正极接在中控门禁机的NC(黄色)端上;锁的负极接在中控门禁机的GND(黑色)端上。

门禁电锁安装指南电插锁,磁力锁的安装场景

门禁电锁安装指南电插锁,磁力锁的安装场景

门禁电锁安装指南电插锁,磁力锁的安装场景基本常识•门禁安装难点在于电锁安装,装什么电锁主要由门决定•所以,最基本的问题是,“你们是什么门”•简单的分,门可分为玻璃门、木门/金属门(防盗门)1. 玻璃门•只要条件允许,均建议安装“电插锁”•所谓条件,指上门框的垂直厚度大于4.5cm图1:电插锁是暗装,要将锁体埋入门框内,上图是电插锁最常见的安装方式,要求玻璃门上下均有包边1.1 上下均有包边的玻璃门•最常见的电插锁安装方式•不需要使用任何额外的配件1.2 有上边框,无下边框的玻璃门•下无包边,所以借助“下门夹” 固定锁孔1.3 上下无边框的玻璃门•需借助“上门夹”固定电插锁,“下门夹”固定锁孔1.4 说明事项•电插锁的优点:暗装显得美观,能180度内外开门。

•缺点:不如磁力锁结实耐用。

2. 木门,金属门(防盗门)•建议安装磁力锁•磁力锁优点:结实耐用•磁力锁缺点:只能90度开门,即只能内开或外开。

2.1 无辅助支架的挂式安装•无须支架,是最常见的安装方式•要求门框超过门的垂面3cm以上的挂式安装典型图片展示如下:2.2 L支架辅助挂式安装•当门框不够宽时,借助L支架拓展门框宽度,让磁力锁得以“挂起来”2.3 内开门,LZ支架辅助安装•挂式安装,锁的方向与开门方向是相反的,如门向内开,锁则装外面,如门向外开,锁则装在里面。

•有时内开门,因为美观上的考虑,不希望锁装在外面,这时只能借助LZ支架辅助安装。

3. 玻璃门安装磁力锁•有些大型的玻璃门,用电插锁就不合适了,因为不如磁力锁结实•如果上下门框都有包边的话,将其看作是木门即可•下无边框(无包边)的玻璃门,需要使用辅助U型支架图解:磁力锁在玻璃门上的挂式安装,门框够宽,无需支架。

磁力锁门禁系统安装资料

磁力锁门禁系统安装资料

一,系统接线图
第一步设置门禁机编码(如不需要设置不同的卡开不同的门,可以省略此步骤)出厂默认编码为0
打开门禁机后壳,通过电路板的拨位开关来设置。

第二步在软件上
2设置门禁机参数
2·1 可以根据需要选择扇区(0-15),和扇区密码(6组0-255之间的数字),勾选这5个选项,如图
2.2 点击把以上信息写入管理卡。

为保证门禁机时间的准确性,写完管理卡后,去所有的门禁机上各连刷2次(刷一次提示“滴滴”再刷一次提示“滴滴”,表示设置成功。

2.3 初始化用户卡
打开管理软件后,同时按住,ctrl+alt+y 三个按键,即可出来卡片初始化窗口。

所有用户卡片都需要初始化以后才能使用。

2.4:用户资料设置
六发用户卡片
在左下角栏目中选择住户名,中间设置好卡片的使用有效期,右边设置好此用户卡的开门权限,点写入卡片。

七数据库备份(很重要需特别注意!!!!!!!!!!!!!!!!!)
这个很重要,请特别注意,所有用户资料建好,发完卡以后,一定要登记备份数据库,这样以后即使电脑重装系统也不会影响到用户和资料
具体方法,系统管理---数据库维护
写上日期,选择备份的路径,点备份即可(可以将备份放其他电脑或U盘),重装系统或换电脑后,找到备份的数据库,直接点恢复就好了。

门禁机接线示意图

门禁机接线示意图

门禁机接线示意图
GND 地 WG_OUT+ 韦根输出正 485B RS485通讯接口负 +12V IN 电源输入 WG_OUT- 韦根输出负 485A RS485通讯接口正
COM 控锁信号公共端 WG_IN+ 韦根输入正 BUTTON 开门按钮 NO 控锁信号常开端 WG_IN- 韦根输入负
GND 共地 NC 控锁信号常闭端 GND 共地 DSEN 门磁 Bell+ 门铃接口正 +5V 5V 电压输出 GND 共地 Bell-
门铃接口负
ALM-
报警输出负
ALM+
报警输出正
GND +12V IN COM- NO
NC
BELL+ BELL-
门禁专用电源
NC
COM NO PUSH GND +12V
电插锁
D1 D0 GND

禁控制器
WG_OUT+ WG_OUT- WG_ IN+ WG_IN- GND +5V OUT ALARM+ ALARM-
RS485B
RS485A BUTTON GND DSEN
GND
电源
外接警报
门磁
接电脑串
图1
图2
图3
图1
图3 图2
本产品接线方便、操作简单,可以直接替代原有的感应卡单门门禁机,无需多加改造;
本产品既可以独立作为单门门禁机,又可以作为指纹读头接入到门禁控制器中(WG26协议);
本产品支持U盘、RS485、TCP/IP三种通讯方式,门禁机背面的RJ45端口为TCP/IP通讯端口;
如果由于产品升级造成说明书的接口定义和门禁及的背面贴图不一致,请一定以最新的接线图为准;
本产品门锁控制继电器为:DC24V3A,外接报警继电器为:DC24V1A,如果由门禁机直接接负载,请注意标称。

门禁电控锁磁力锁的安装方法

门禁电控锁磁力锁的安装方法
第四步:按照说明书的指示接线。
第五步: 盖上盖板,把小铝柱体塞进锁 主体参见图五 的螺丝孔中。参见图六
图七与图八所示为 典型的外开门外置 式的安装式样
★ 安装注意事项 在安装继铁板的时候,不要把它锁紧,让其能轻微摇摆以利于和锁主体 自然的结合。 二、内开门的表面安装 (ZL型支架的安装方法): 解决外装磁力锁的 内装问题。
图十 图十一
★安装注意事项 在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。 四、玻璃门安装法: 一. 有铝合金(或其它材料)包框玻璃门的安装方法 玻璃门要做埋入式安装一般可以采用EM1000系列磁力门锁,这是我公司 独有的最适合安装在玻璃门上的锁,无论你的门是内开式还是外开式、 双开式自由门都可以安装。安装方法与普通门的埋入式安装一样。 ★ 安装注意事项 玻璃门需要装有铝合金包框,因锁吸和距离要求小于6毫米,所以要求 门边到门框的距离小于6毫米,地弹簧需采用品质稳定的,否则会影响 锁的定位。
磁簧开 关 输出错 误
1.继铁板和锁主体没有完 全接触 2.磁簧开关位置不对 3.外接负载电量超过磁簧 开关的最 大承受力
1.调整二者的位置 2.请与供应商联系 3.请重新调整电量
一.外开门的表面安装方法: (参照图一至图八)
第一步:首先用螺丝刀打开盖板,再用 六角扳手打边板,准备安装 (见图 一)
第二步:拿出安装纸板,将纸板沿着虚 线折叠按图二所示方法把纸板放到所需 装锁的位置,然后把需要打孔的地方做上 记号后打孔.
第三步:A.继铁板的固定(参见图三) 将内六角螺丝插入继铁板中,把橡胶华 司置与两片金属华司之间,然后套在内 六角螺丝上。将继铁板插入门上打的三 个孔中,同时把香菇头从门的另一面插 入,利用六角扳手将继铁板锁在门上。 B.边板的固定(参见图三)把边板用两 个半圆头螺丝固定在先前打孔的门框上 (固定在边板的长形孔中)。注意:不 要将边板锁紧,让其能前后能移动以利 于安位置的修正。 C.修正边板的位置使边板与继铁板的位 置合适,目的使锁主体能与继铁板紧密 的接触。 D:固定锁主体与边板锁紧边板的半圆头 螺丝后,再锁上所有的沉头螺丝,然后 再卸下半圆头螺丝,在适当的位置钻孔 以便接线。最后用六角扳手把锁主体锁 在边板上。(参见图四)

图解弱电工程门禁系统安装与接线

图解弱电工程门禁系统安装与接线

图解弱电工程门禁系统安装与接线,三分钟学会门禁系统的组成就不用说了吧,开门按钮,门禁电源,电锁,门禁一体机或者门禁控制器+读卡器。

门禁套装从左到右分别是门禁一体机,门禁电源(门禁控制器),磁力锁,开门按钮,最后长方形白色那个是IC卡,刷卡用。

好下面我们来接线。

拆开就是这样先给门禁电源接220V的电,我手里那两条红色的就是接220电压的线,也就是门禁电源电压输入端,接220的电大家都会,这个可以不分火线零线,因为它两根都是红色的,接上去胶布缠好,就可以了,记住不要带电接。

门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口,大家仔细看下图门禁电源接线端子大家会看到有10个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH 接开门信号,接开门按钮都可以。

后面是接门铃对讲,蓄电池的,我一般都不用,所以不讲了。

下面先接磁力锁,磁力锁就红黑两根线,如下图磁力锁接COM跟NC红色线接NC,黑色线COM,螺丝一拧接上去就可以了。

下一个我们接门禁一体机,把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接,首先把12V电源线接了,红色是12V 正极,黑色12V负极,黄色线是继电器常开输出端,这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线,不接,门禁就不能刷卡,也不能密码开门,其它线就是接读头信号,接门铃,接数据拷贝等,这些我一般不用,所以不接不讲了,看下图门禁一体机接线门禁电源这头接线这样接是最简单最容易理解的,接下来我们来接开门按钮,我用网线绿和白绿来当信号线。

开门按钮线不分正负,随便接。

如下两图开门按钮背面开门按钮正面接下来,我们再看门禁电源这里的按钮线,GND跟PUSH,下图开门按钮这头接的是GND跟PUSH这就接好了。

给大家看看我现场门禁安装图整套门禁接线图客户花园门上的门禁与门口机客户花园装的磁力锁客户铁门上的锁片鞋柜下的门禁电源,也叫门禁控制器施工图开门按钮这就接完了,编程这里就不说了,说明书都有,客户回家刷卡或密码开门,或者按门铃家里人也可以从室内门铃上按开门键开门。

门禁系统安装(门磁锁-门禁楼层接线箱)方法配有图片和注解

门禁系统安装(门磁锁-门禁楼层接线箱)方法配有图片和注解

4
C. 修正边板的位置使边板与继铁板的位置 合适,目的使锁主体能与继铁板紧密的接 触。 D: 固定锁主体与边板锁紧边板的半圆头螺 丝后,再锁上所有的沉头螺丝,然后再卸 下半圆头螺丝,在适当的位置钻孔以便接 线。 最后用六角扳手把锁主体锁在边板上。 (参见图四)
第四步:按照说明书的指示接线。
第五步: 盖上盖板,把小铝柱体塞进锁主 体参见图五 的螺丝孔中。参见图六
4.埋入式(内置式)安装法: 内开门与外开门的埋入式安装方法一致 对于木门来说,如果门挡边的尺寸够埋入锁主体的话,安装非常简单,只需挖一个合适的槽, 锁埋进后锁上螺丝即可,一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的, 针对这一特点,我们设计了两种安装方法。 A.内衬木块法(请参考图十、图十一):在门框里放入一块大小合适的木头作衬,再锁螺丝。 此种方法取材方便,安装简单。在实际安装中大多采用这种方法。 B.利用安装配件法:此种方法是利用我们提供的配件(四孔铁板+U 型铁),使安装更加简 便。
2
2).磁力锁安装方法: 1.外开门的表面安装方法
·安装示意图
3
安装步骤
第一步:首先用螺丝刀打开盖板,再用六 角扳手打边板,准备安装 (见图一)
第二步:拿出安装纸板,将纸板沿着虚线 折叠按图二所示方法把纸板放到所需装锁 的位置,然后把需要打孔的地方做上记号 后打孔. 第三步:A.继铁板的固定(参见图三)将 内六角螺丝插入继铁板中,把橡胶华司置 与两片金属华司之间,然后套在内六角螺 丝上。将继铁板插入门上打的三个孔中, 同时把香菇头从门的另一面插入,利用六 角扳手将继铁板锁在门上。 B.边板的固定(参见图三)把边板用两个 半圆头螺丝固定在先前打孔的门框上(固 定在边板的长形孔中)。注意:不要将边 板锁紧,让其能前后能移动以利于安位置 的修正。

门禁接线不会?来嘛,小学生看了都会接

门禁接线不会?来嘛,小学生看了都会接

门禁接线不会?来嘛,小学生看了都会接监控摄像头用网线连接就可以了,大家觉得很简单,但是门禁存在NO、NC、COM、D0、D1、B+、B-、AL各种接口,很容易让人感到困惑,不知道如何接线,其实把原理分析明白,各种门禁接线就都搞定了。

一、电磁锁原理弱电中常用的锁有:磁力锁(电磁锁)、剪力锁、电插锁、电机锁、电控锁、电钩锁等等,本次以项目中使用最广泛的电磁锁来说明,如下图所示:单门电磁锁图电磁锁由锁体(上图)和衔铁组成,锁体上电后产生磁力,以磁力来吸附衔铁(门扇),简单说:通电它就吸合,断电它就松开。

单门电磁锁电路板图锁体里面的电路板很简单,12V电源插座,还有一个通电指示灯,除此之外,没有其它的控制电路了。

我们来演示一下:视频中红黑两根线是12V电源,可以看出,一通电电磁锁就吸合,断电就断开。

不管门禁设备多复杂,最终还是要靠通电、断电来控制电磁锁。

二、继电器原理电磁锁通电就吸合(关门),断电就松开(开门),实际使用中我们不可能人手去控制电源通断电,那如何实现呢?使用继电器:电路板上继电器图继电器是一种电子控制器件,通常应用于自动控制电路中,当输入两端加上一定的电压,其内部小线圈中就会流过一定的电流,从而产生电磁效应,内部衔铁就会在磁力吸引的作用下,克服返回弹簧的拉力吸向铁芯,从而带动输出端的触点吸合。

继电器等效原理图如下:继电器默认情况下NC和COM的触点是连通的,当控制端接入一定电压,继电器的COM触点会打向NO触点:继电器的原理说明白了,看一下怎么用:把COM接到电源的12V,由于默认情况下COM和NC是连通的,所以NC端电压也是12V,电磁锁正极接到NC,负极接到GND,这样电磁锁默认情况下就吸合(锁门)。

当对继电器控制端进行触发,继电器内部COM端会断开与NC的连接,打到NO端,导致电磁锁断电开门,这就是门禁的原理。

不论采用何种方式的门禁,刷卡、人脸识别、指纹识别、虹膜识别,最终都是根据上面的原理对门锁进行控制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第三步:A.继铁板的固定(参见图三)将 内六角螺丝插入继铁板中,把橡胶华司置 与两片金属华司之间,然后套在内六角螺 丝上。将继铁板插入门上打的三个孔中, 同时把香菇头从门的另一面插入,利用六 角扳手将继铁板锁在门上。 B.边板的固定(参见图三)把边板用两个 半圆头螺丝固定在先前打孔的门框上(固 定在边板的长形孔中)。注意:不要将边 板锁紧,让其能前后能移动以利于安位置 的修正。
锁体尺寸 260L*30W*48H(mm),锁要镶嵌在门框内,要求门框的深度不得低于 50MM,宽度不得低 于 40MM 接线方法及示意图:
2
2).磁力锁安装方法:
1.外开门的表面安装方法 ·安装示意图
3
安装步骤
第一步:首先用螺丝刀打开盖板,再用六 角扳手打边板,准备安装 (见图一)
第二步:拿出安装纸板,将纸板沿着虚线 折叠按图二所示方法把纸板放到所需装锁 的位置,然后把需要打孔的地方做上记号 后打孔.
以下为门锁安装步骤及示意图: 1).双开门(电插锁 ML150-6 )
1
安全性较高的电插锁是一款带手拧或钥匙开门(也可以正、侧面都带钥匙)的电插锁;该锁配合门禁使用可 以实现刷卡开门、卡没有带或门禁故障时用钥匙打开、断电自动上锁(标准)房间内人员可以用钥匙或选钮开 门符合消防要求;如一定要求断电开锁,则需要定做 .
门禁系统安装(门磁锁-门禁楼层接线箱)方法配有图片和注解
门禁系统分为两种类型,总线和网络型。总线型分单门、双门、四门等门禁控制器通过 485 总线方式 直接接入门禁服务器串口,前端按钮、电磁锁(电插锁)、读卡器、门磁接入门禁控制器。网络型分两种 方式:1、单门、双门等网络门禁控制器通过网络接入门禁服务器,2、前端按钮、电磁锁(电插锁)、读 卡器、门磁先接入门禁控制器然后接入网络门禁控制器,通过网络接入门禁服务器,门禁控制器可接入门 的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮 、读 卡器、防爆门禁、门禁控制器的介绍及安装方法,因门禁的厂家较多,赞只找了一些有代表性的产品 ,和 其他门禁原理相同。
a. 先将 Z&L 支架中的 L1 支架放在装锁的位置上, 用 M5*25 的自攻螺丝固定于门框或墙面上。
b.用六角扳手将锁主体锁在 L1 支架上。
c. 对应于 L1 支架的位置把 Z2 支架固定在门上。
d. 将继铁板插入 Z1 的三个孔中假固定,然后门 关好,使磁铁和继铁板紧密吻合,确定 Z1、Z2 的 衔接位置。(Z1 与 Z2 的相对位置根据门的厚度 可以调节)。
4
C.修正边板的位置使边板与继铁板的位置 合适,目的使锁主体能与继铁板紧密的接 触。 D:固定锁主体与边板锁紧边板的半圆头螺 丝后,再锁上所有的沉头螺丝,然后再卸 下半圆头螺丝,在适当的位置钻孔以便接 线。最后用六角扳手把锁主体锁在边板上。 (参见图四)
第四步:按照说明书的指示接线。
第五步: 盖上盖板,把小铝柱体塞进锁主 体参见图五 的螺丝孔中。参见图六
图七与图八所 示为典型的外 开门外置式的 安装式样
2 、窄门框外开式的木门和金属门
门框比较窄没办法适合磁力锁吊装的要求。只能选用 L 型支架
L 型支架
5
3.内开门的表面安装 (ZL 型支架的安装方法)
内开门做表面安装时需要有辅助配件来协助安 装,我们选用富有装饰性的优质进口铝材来制做 这种安装配件:Z&L 支架。每套 Z&L 支架含三块 铝材配件,其中较长的一块 L1 是配给锁主体使 用;另外两块较短的 Z2、Z3 配给继铁板用。Z2 是 安装在门上的,边上有五个沉孔,是用于固定在 门上;Z3 是用于固定继铁板的,边上有三个孔,中 心孔应与继铁板的中心孔对齐.下面介绍安装方 法。
一、门磁
1).门磁的功能和原理,门磁在门禁系统中的应用。 门磁是用来检测门是否关闭的一个小型感应器,有很多电锁是带了门磁功能的,建议客户如果门禁系
统中用到门磁,最好是采购带门磁功能(门状态反馈功能)的电锁。如果电锁没有带门磁功能,可以自行 选购门磁,门磁大小比一元硬币略大,价格在十几块钱左右。
市面上常见的一款暗装式门磁,不带电线的一端内藏磁铁,带电线的低端内部藏有干簧管等元器件, 当磁铁接近时,电线输出闭合信号,当磁铁远离时,两条电线输出开路信号。不带电线的一端装在门的顶 部,带电线的一端装在门框上。门关好时,两端正好重叠接近。市面上还有一些门磁是方形的,适用于明 装场合,用于门窗上。 2).门磁在门禁系统中的主要作用在于以下几点:
e. 将 Z1、Z2 锁紧,然后将继铁板用 M8*25 内六 角螺丝固定于 Z1 如果是双扇门,可以用两个 Z &L 支架
4.埋入式(内置式)安装法:
内开门与外开门的埋入式安装方法一致 对于木门来说,如果门挡边的尺寸够埋入锁主体的话,安装非常简单,只需挖一个合适的槽, 锁埋进后锁上螺丝即可,一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的, 针对这一特点,我们设计了两种安装方法。 A.内衬木块法(请参考图十、图十一):在门框里放入一块大小合适的木头作衬,再锁螺丝。 此种方法取材方便,安装简单。在实际安装中大多采用这种方法。 B.利用安装配件法:此种方法是利用我们提供的配件(四孔铁板+U 型铁),使安装更加简 便。
二、电磁锁
目前,门禁控制器控制门开、闭的主要执行机构是各类电锁,包括锁扣、磁力锁、电插锁等,锁扣、 磁力锁多用于木门,而电插锁多用于玻璃门,一般锁具是采用直流方式供电,供电电压从 12V 到 18V 甚至 24V 不等,因此功耗也各不相同,出于节能的考虑,门锁要根据具体需要进行合理选择:在重要场合,门 锁要经得住一定的外界冲击破坏,因此可以选用大功率的电锁,而一般性的场合,如果要求不高,可以采 用 12V 供电的电锁。就目前具体使用情况来看,绝大多数电锁是采用工作电压为 12V,待机状态电流消耗 小于 1A 的小功率电锁。
在软件实时监控时,可以看到每个门现在的状态是开着的还是关着的。 可以配合门禁控制器启用 门被非法闯入(没有刷卡或者按按钮的合法操作,而门被打开了,例如踹开或 者撬开)报警。 可以配合门禁控制器启用 门长时间未关闭报警。 备注:如果不需要这几个功能的门禁系统,可以不接门磁。如果需要这几个功能,就将门磁接到控制器的 门磁输入点(例如 Sen1 GND)上,不用区分正负。如果一个大型多门门禁系统,只有几个门用到门磁的 这几个功能,则其他的门磁输入点(例如 Sen1 GND)用导线进行短接,避免产生误报警信号
相关文档
最新文档
