ANSYS导入proe之part档的问题
ProE与ANSYS接口
Pro/E和ANSYS的连接*作过程如下：1) 在同机的同一*作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；3) 开始->程序->ANSYS->ANS_ADSIN Utility->Configuration options-> Configuration Connection foràOK Pro/E->选择ANSYS Product->Work space inà选择Graphics device name(NT: Win32) 给出Language used withà给出Pro/Engineer installation pathàmegabytes(128) OK；àPro/Engineer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
fem_ansys_grouping yes 切换组and/or层的转移到ANSYS。
fem_default_solver ANSYS 指定到一个求解器的路径。
fem_which_ansys_solver FRONTAL 允许指定使用Frontal ANSYS求解器还是Iterative ANSYS求解器。
femansys_annotations yes 切换载荷工况名称到ANSYS。
pro_ansys_path <路径名> 指定到可执行的ANSYS （ansys.e）的路径。
5) 创建一个新零件，并在PART菜单下这出现ANSCon Config & ANSYS Geom 菜单，打开ANSCon Config并作如下编辑；Keyword Default Value DescriptionANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of ANSYS to be run. Windows:<drive>:\\ansys56\\bin\\<platform>\\ansys56.exeANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS.Windows:win32ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggested to run ANSYS. ANSYS_NEUTRAL_FORMAT YES Store the part as a neutral file or as a solid model file.ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/Multiphysics. ANSYS_SOLVER Frontal Included for compatibility only.ANSYS_SELECTED_LAYERS 1-256 Included for compatibility only.ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only.补充一句，建议先打上nmsd.exe的补丁。
对用ProE建模ANSYS做分析时导入模型问题的研究
在 G<= 5 HERRP 中右侧的菜单管理器会出现 E 个命令，就是用 G<= 5 HERRP 中的这个 %&’(’ N"+# 命令来导入 %&’(’， 最后在 %&’(’ 中选择读者要导入的 G<= 5 H 文件即可。总而言之， 最 重要的目的是要得到与 G<= 5 H 模型名相同的 !C )*! 文件， 如 果 E 个软件没有设成相同的工作目录时， 就有必要将产生的 这样就不会报错了C 另 !C )*! 文件拷入 %&’(’ 的工作目录中， 外进行如上的设置以后， 还可以成功地将 G<= 5 H 的装配图导 入 %&’(’ 中， 因为此时 LH&M L%&%NH< B %’’HL[?( 菜单 下也会出现 %&’O+* O+*!-0 和 %&’(’ N"+# 这 E 个菜单项。
!"#$89-:9$%&’(’$.+67"1 ;<=&>%?
图 EF 在 G<= 5 H 中设置 :+*!-0 文件参数
图 IF ):J31+C "D" 文件的 K=’ 窗口 F F 同 时 在 并 在 LH&M L%&%NH< B G%<> 菜 单 下 将 出 现 %&’O+* O+*!-0 和 %&’(’ N"+# 菜单项， 点击 %&’(’ N"+# 项就 开始将 G<= 5 H 中的零件传送到 %&’(’。并在上图 ):J31+C "D" 及 G<= 5 H 的提示框中显示传送进度。然后运行 %&’(’ 软件， M,-6-,/ L"*2： ;-6" B @#3+1, B G<= 5 H…就可以将!C 31, 文件导 入了！ EC EC EF 软件更新带来的 P 个新问题 然而随 着 软 件 的 更 新 升 级， 新 的 问 题 也 层 出 不 穷。从 G<= 5 H 旧版本升级使用 G<= 5 H&N@&HH< Q-64!-1" EC R 、G1" S G1+42:,-+*、G<= 5 H&N@&HH< Q-64!-1"、G<= 5 H&N@&HH< <"6")." ERRP 的用户， 比如笔者就碰到 P 个新问题了，ERRJ 年 P 月 PR 日以后更具体的时间是 ERRJ 年 P 月 PR 日 PI T IU T RJ（ NL> 美国东部时间） 以后， 原来可以成功地使用两软件传送命令不 能使用了或者丢失了！这就是本文解决的第 I 个问题： 笔者查 询 G<= 5 H 官方网站 9,,3： 5 5 888C 3,:C :+#， 有了明确的答复， 根 据他们介绍， 这是由于程序有 P 个监控程序， 当出现无法完成 任务时， 发出 “ ,-#" S +2, ” 信号设置， 可是程序员把用来判断是 否超时的时间点就设在 ERRJ 年 P 月 PR 日 PIT IUT RJ ， 所以到 了 ERRJ 年该时间点后， 读者在使用 G<= 5 H 时就因为程序 “正 确” 判断出目前系统时间超过了设定的理论上时间该最大值 点， 而使许多的命令失效。找到了问题所在， 想必读者都猜到 怎么解决该问题了— — —修改机器系统时间！将系统时间改回 到 ERRI 年， 再运行 G<= 5 H， 有关 %&’(’ 的 E 个项又会出现， 在 通过该 E 个项传到 %&’(’ 中， 传之前再将时间改过来 （ %&’(’ 才能启动） 。可是这只是权宜之计。现在 G>O 公司提供了针对 影响使用的各相关产品的补丁， 一劳永逸地根除 V20 了！ 下载地址是 9,,3： 5 5 888C 3,:C :+# 5 0+ 5 ,-#"+2, 5 ,":9*-:)6$1"W
ProE4.0与ANSYS_12.1的接口问题
如果你的ProE4.0及ANSYS已经成功安装在你的电脑上了，下面的方法，照样可以让这两个软件进行无缝连接起来。
Proe建的模型，模型可以直接进入ANSYS Workbench截面，不存在象ANSYS经典那样，遇到复杂模型就会丢失点线面体等问题了。
步骤一：
步骤二：
步骤三：
当你设置完成后，重新启动ProE就发现，在ProE截面上就会出现ANSYS12.1的按钮了。
如上图红色圆圈所示，当你的模型建立好之后，点一下ANSYS12.1，模型就直接进入ANSYS Workbench截面了，更好的是即使你遇到复杂模型，也不会出现丢失点线面体等现象。
是不是，很方便啊？
OK!!!!!!!。
ansys导入proe
选择菜单中的 Run，在对话框的求解器中选择 AnsyOK（材料不必输入），即可生成一个*. ans 文件。上面产生的*. ans 文件其实是一个文
本文件，与上面方法4产生的 anf 文件功能完全一样，因此运行 Ansys ，从 File_Read
模块（代号82）。在"开始_程序_ Ansys 5.6_ANS_ADMIN Utility"中，选择configuratio
n options，选择configure connection for Pro/E，输入模块类型，图形类型、工作空间
大小等，再输入Pro/E的安装路径，完成"连接"安装，此时将在Pro/E的相关文件夹中产生
一个 protk.dat 文件。运行Pro/E，窗口中可能出现一个不能连接的提示，不必理睬他！
打开一个已建好的模型 （可以不必输入材料特性），此时在Pro/E的菜单中（屏幕右边）
最后一行会出现 Ansys GEOM，单击它，直到自动调用并启动了 Ansys ，此时再选取 Fil
e_import_Pro /E，在文件名栏中输入正确的文件名，点OK即可完成输入。
另外，如果在Pro/E command栏中填入您系统的正确的命令如proe2000i2或proe2001，再点
取OK则会重新传输模型后再导入，不知是何道理？
方法三： 首先，安装 Ansys 时，必须安装了 ANSYS Interactive For Pro/ENGINEE
R模块（代号83）
在"开始_程序_ Ansys 5.7_ANS_ADMIN Utility"中，选择configuration options，选择c
ANSYS导入导出

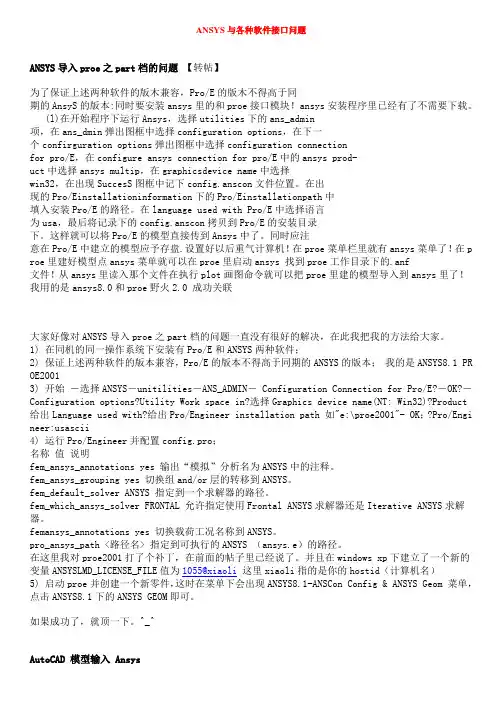

ANSYS与各种软件接口问题ANSYS导入proe之part档的问题【转帖】为了保证上述两种软件的版木兼容，Pro/E的版木不得高于同期的AnsyS的版本:同时要安装ansys里的和proe接口模块！ansys安装程序里已经有了不需要下载。
(l)在开始程序下运行Ansys，选择utilities下的ans_admin项，在ans_dmin弹出图框中选择configuration options，在下一个confirguration options弹出图框中选择configuration connectionfor pro/E，在configure ansys connection for pro/E中的ansys prod-uct中选择ansys multip，在graphicsdevice name中选择win32，在出现SuccesS图框中记下config.anscon文件位置。
在出现的Pro/Einstallationinformation下的Pro/Einstallationpath中填入安装Pro/E的路径。
在language used with Pro/E中选择语言为usa，最后将记录下的config.anscon拷贝到Pro/E的安装目录下。
这样就可以将Pro/E的模型直接传到Ansys中了。
同时应注意在Pro/E中建立的模型应予存盘.设置好以后重气计算机！在proe菜单栏里就有ansys菜单了！在p roe里建好模型点ansys菜单就可以在proe里启动ansys 找到proe工作目录下的.anf文件！从ansys里读入那个文件在执行plot画图命令就可以把proe里建的模型导入到ansys里了！我用的是ansys8.0和proe野火2.0 成功关联大家好像对ANSYS导入proe之part档的问题一直没有很好的解决，在此我把我的方法给大家。
1) 在同机的同一操作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；我的是ANSYS8.1 PR OE20013) 开始－选择ANSYS－unitilities－ANS_ADMIN－ Configuration Connection for Pro/E?－OK?－Configuration options?Utility Work space in?选择Graphics device name(NT: Win32)?Product 给出Language used with?给出Pro/Engineer installation path 如"e:\proe2001"- OK；?Pro/Engi neer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
关于proe、ansys, ansys-icem cfd, ansys workbench,ansys-cfx,的模型导入问题总结_secret
关于PROE、ANSYS, ANSYS－ICEM CFD, ANSYS WORKBENCH，ANSYS－CFX，（均10.0）的相互模型导入的若干问题研究总结***************大学****力学热学电磁学专业***********人前言：最近对ANSYS的所以产品感兴趣，对ANSYS, ANSYS－ICEM CFD, ANSYS WORKBENCH，ANSYS－CFX，的模型导入最近学习ANSYS系列产品，我将我得学习心得贡献给大家，欢迎大家一起交流，我的Email：banhuaiguojob@，******************************************************************************* **********************************1.ANSYS－CFD,是一个前处理工具，他的建模功能不如ANSYS WORKBENCH,甚至我个人认为不如ANSYS（不可以有命令流），但是ANSYS WORKBENCH不如PROE好使，我的做法是，用PROE建立模型，用CFD划分网格，在再ANSYS中求解结构问题，在ANSYS －CFX求解流体，划分的思想主要是，通过分块，关于具体方法在HELP－>TUTORIAL MANNUAL－>CFD Tutorials－>学习了这里面的例子后我想你应该对在CFD划分网格和建立模型就知道了。
2.关于模型导入，1）用PROE生成ANSYS都可以接受的几何模型，先在PROE中建立模型，如下图所示然后点文件－>保存副本弹出下图对话筐，输入新建明称，选择类型IGES（×igs），关闭PROE,记住文件所在文件夹，2）PROE的模型导入ANSYS ICEM CFD，打开ANSYS ICEM CFD指向你刚才生成的文件，然后模型就出现了，2)ANSYS中导入PROE模型3）ANSYS模型导入到ANSYS CFX中，在ANSYS的命令流筐中输入：这时在你的的ANSYS的工作目录下生成了一个banhuaiguo.cdb文件打开ANSYS CFX的前出理界面：最终结果：4）CFD模型导入cfx，打开ANSYSCFX5）CFX模型导入ANSYS，结论：ANSYS1.该方法在PROE野火版ANSYS系列产品10.0中通过测试，2.本人不怎么谦虚，因此有点小小的成绩愿意和大家共享！3.希望斑竹加点分！*******************************待续*******************************。
proe与ansys转换
Pro/Engineer与ANSYS的数据交换1.常用交换方法(1)利用IGES中间标准格式转换。
由pro/engineer保存的IGES文件格式属于固定每行80字符的ASCII格式文件。
而ANASY本身内置了IGES转换过滤器，所以它支持IGES格式文件的导入。
但是转换过滤程序允许输入部分模型参数，所以ANSYS有时会把不能识别的特征省略掉。
当Pro/Engineer中建立的模型特征过多或结构过于复杂时，使用IGES文件格式输入到ANSYS后很可能产生模型断裂、丢失实体等情况，会直接影响模型后续分析的准确性。
(2)使用ANSYS—Pro/Engineer接口转换。
ANSYS软件安装选项中包含与Pro/Engineer软件的接口模块“Connection for Pro/Engineer”。
此模块不仅能将Pro/Engineer模型数据直接转换给ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pro/Enginee模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，ANSYS在默认状态无法识别Pro/Engineer中的prt文件，以下就是具体的配置方案。
1)单击【开始】--【程序】--【ANSYS10.0】--【Utilities】--【ANS-ADMIN】命令，点选【Configuration options】单选按钮，再单击OK按钮。
在弹出的对话框中点选【Configuration Connection for Pro/Engineer】按钮，再单击OK。
在弹出的对话框中的下拉菜单ANSYS Product中选择【ANSYS Multiphysics】，并在Graphics device name中选择【win32】，单击OK按钮。
【VIP专享】ANSYS15.0和Proe5.0的连接问题的解决方法
ANSYS15.0和Proe5.0的链接问题
我们大家都知道如果我们在安装ANSYS的时候会有一个提示就是和Proe、UG、SolidWorks的链接选项。
在我们安装了这些软件的前提下我们直接在安装ANSYS的时候就可以直接关联。
下面我们主要讲在安装后如何进行关联和如何在关联之后在workbench里打开Proe5.0的模型。
1、在ANSYS中选择红框中的选项
2、出现下面的选项板
3、点击next后出现
第一个选项是Proe安装路径
第二个选项是Proe启动路径
4、next之后会出现下面的选项板，点击第三个选项
5、之后点击是
6、打开Proe,有箭头所示，就表示关联成功
7、这里就要将最关键的一步了。
首先最好把Proe和
ANSYS 的工作目录设置成同一个文件夹。
如果我们不
这么做就会出现模型导入不到ANSYS WORKBENCH的情
况。
我们把画好的模型在Proe中打开，记得一定要进
行保存操作，也就是把模型保存到工作目录中。
8、然后，打开ANSYS workbench
9、出现如下
10、然后再打开的ANSYS中双击Geometry
11、鼠标右击Attach1,选择Generate
12、然后就可以看到我们的图形完整的导入到ANSYS了。
巧妙转换Pro／ENGINEER与ANSYS间的模型数据
随着计算机技术的不断发展，利用先进的CAD/CAE工具对机械系统进行研究已经成为一种可行方案，充分利用Pro/ENGINEER和ANSYS这两个工具在各自领域的优势，并将其结合起来研究开发复杂机械系统的虚拟样机是当前国内多数研究群体的首选方案。
Pro/ENGINEER向ANSYS进行模型数据转换的方式介绍及评析当前CAD/CAE软件开发的趋势是专业化分工程度越来越高。
虽然Pro/ENGINEER与ANSYS软件分别都有相应模块向对方领域渗透，允许用户在购买足够模块的基础上实现相应操作，但是对于需要使用CAD/CAE集成系统的工程人员来说，只使用单一的Pro/ENGINEER或者ANSYS软件都很难迅速优质地完成任务。
工程人员较好的选择还是构建两者的集成系统作为工作平台。
建立由不同软件组成的集成系统的关键问题就是数据转换接口的设置，这里主要指从Pro/ENGINEER向ANSYS导入模型数据，使得ANSYS能够得到准确有效的模型数据便于下一步分析。
Pro/ENGINEER向ANSYS导入模型数据有三大类方式共4种方案可供实现数据转换。
利用IGES中间标准格式转换IGES(Initial Graphics Exchange Specification)是由美国国家标准协会(ANSI)组织波音公司、通用电气公司等共同商议制定的。
它由一系列产品的几何、绘图、结构和其他信息组成。
可以处理CAD/CAM系统中的大部分信息，亦受到绝大多数CAD/CAM系统的支持。
IGES文件格式分为ASCⅡ格式和二进制格式，其中ASCⅡ格式又有固定行长(每行80个字符)格式和压缩格式两种。
由Pro/ENGINEER 保存的IGES文件格式属于固定每行80字符的ASCⅡ格式文件。
而ANSYS本身内置了IGES转换过滤器，所以它支持IGES格式文件的导入。
但由于转换过滤程序允许输入部分模型参数，所以ANSYS有时会把不能识别的特征省略掉。
Proe与ansys的连接
PTC与ANSYS14.5无缝关联教程∙工具/原料∙PTC Creo2.0 （M050）∙ANSYS14.5∙记事本方法/步骤1. 1找到ANSYS14.5软件安装目录，打开“C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\ProEPages\config”里面有两个文件，其中一个“WBPlugInPE.dat”就是我们需要编辑的。
如果你安装目录是自定义的，那么目录路径会不同，以你实际情况为准。
2. 2用记事本或者其它文本编辑软件打开“WBPlugInPE.dat”；修改第二行（EXEC_FILE开头的）为“EXEC_FILE C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\winx64\WBPlugInPECOM.dll”；修改第三行为（TEXT_DIR开头的）为“TEXT_DIR C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\ProEPages\Language\$AWP_LOC ALE145”；保存后关闭。
3. 3找到PTC Creo2.0的安装目录；一般为“C:\Program Files\Creo 2.0\”或者“C:\Program Files\PTC\Creo 2.0\”，具体视个人情况而定；找到“C:\Program Files\Creo 2.0\Common Files\M050\text”目录下的“config.pro”文件；4. 4用记事本或者其它文本编辑软件打开“config.pro”；在文件内容最后添加新的一行“PROTKDAT C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\ProEPages\config\WBPlugInPE.d at”；（这个路径其实就是第一步中的文件，如果你ANSYS安装位置是自定义的，那么以你的实际情况为准）保存后关闭。
ProE中装配的车架导入ANSYS时所出现的典型问题及解决方法
Pro/E中装配的车架导入ANSYS时所出现的典型问题及解决方法刘傲鹏 ，李育文教授郑州轻工业学院机电工程学院摘 要 在使用ANSYS做复杂模型的分析时，由于软件自身功能的局限，建模一直是最浪费时间的环节。
而使用流行的CAD软件Pro/E却可以轻易做出复杂的零件或是装配体。
在这样的形势下，工程人员就想到了结合这两种软件来做分析。
但是这两种软件毕竟不是无缝连接，因此就出现了将模型导入ANSYS时所出现的种种问题，比如模型损失、单位制等，本文就这些问题做了详细的阐述并给出了解决办法。
关键词 ANSYS ，Pro/E ，模型损失，单位制，统一法，一统法1. 模型损失问题1.1模型损失问题的描述在车架的建模过程中，由于左右内外纵梁完全一样，所以我们有理由为了节约时间和精力而使用镜像命令，例如对于外纵梁的建模，我们只建立了右外纵梁，然后使用镜像命令建立左外纵梁，如图1.1所示：图1.1 Pro/E中外纵梁的建立但是这样装配好的车架导入ANSYS时软件会弹出如图1.2所示的对话框：图1.2 车架导入ANSYS时弹出的对话框Multiple volumes found in part waizongliang. No Ansys volumes defined. 意思是在外纵梁上发现了多个体，ANSYS没有对这些体进行定义。
选择Plot——V olumes，发现ANSYS的图形显示窗口里没有这两根纵梁，再选择Plot——Areas后，发现这两根纵梁又回到了图形窗口了，如图3和图4：图1.3 ANSYS只显示体时的车架图1.4 ANSYS只显示面时的车架这正说明左右纵梁导入ANSYS时只导入了面。
如果用这种导入的零件不完整的车架去分析，由ANSYS的分析原理可知会出现以下后果：z这些使用镜像命令建立的零件不能使用三维实体或壳单元划分网格。
因为这些零件导入ANSYS 中只剩下了面，自然不能划分成实体单元了。
z分析结果严重失常。
ProE与ANSYS的连接接口设置如何将ProE模型导入ANSYS进行有限元分析
PRO/E与ANSYS的连接接口设置——如何将Pro/E模型导入ANSYS进行有限元分析ANSYS在默认的情况下是不能将Pro/E中的“.prt”文件直接进行转换的，必须通过相应的配置设置来激活该数据连接接口使其正常工作。
下面就是进行配置的整个过程（Pro/E4.0与ANSYS10.0）：1. 点击开始菜单里的所有程序中的ANSYS10.0]\[Utilities]\[ANS_ADMIN]，出现ANS_ADMIN 10.0对话框，如图所示，选择[Configuration options]\[OK]，出现Configuration options配置对话框。
2. 在接下来的对话框中分别做如下选择：[Configure Connection for Pro/E]\[OK]；[ANSYS Multiphysics &win32]\[OK]；如图所示。
配置成功后会出现连接成功的对话框，如图所示。
3. 再进行如下设置：Pro/Engineer installation path：输入Pro/E的安装路径，如，C:\Program Files\proeWildfire4.0，Language used with Pro/Engineer：中文版就填chinese_cn，OK；然后会出现如图所示的配置成功对话框，提示在Pro/E目录下成功建立了一个“prokt.dat”文件，点击确定即完成配置。
4. 修改“protk.dat”文件。
在Pro/E安装目录文件中找到“protk.dat”文件，路径是“C:\Program Files\proeWildfire 4.0\i486_nt\text\chinese_cn\protk.dat”。
用记事本打开“protk.dat”，然后在“allow_stop TRUE”和“revision 24.0”之间加上“unicode_encoding FALSE”，如图6所示，最后保存并关闭。
ProE与ANSYS连接问题解决方法
关于proe4.0与ansys11.0 无缝连接本次安装的是proe4.0 C000版本（此版本为测试版本，大小为1.58G）和ansys11.0（ANSYS.V11-MAGNiTUDE.iso - ISO 9660 Joliet，大小2.79G），在连接时出现问题。
出现的问题为：1、D:\Program Files\ANSYS Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config里config.pro 文件里protkdat所指的路径与WBPlugInPE.dat文件路径不匹配（假设ANSYS安装在D盘的Program Files 内）。
解决方法：找到以下路径文件D:\Program Files\Ansys Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config\config.pro 并用记事本打开，把里面的路径改为D:\Program Files\Ansys Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config\WBPlugInPE.dat，保存。
打开proe4.0,打开工具选项，在选项一栏中填入protkdat，在值一栏中填入C:\Program Files\Ansys Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config\WBPlugInPE.dat 添加保存。
2、ANSYS安装文件夹内的WBPlugInPE.dat文件内的内容有丢失（D:\Program Files\ANSYS Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config文件夹内）。
解决方法：把红线的内容加进去，保存。
NAME WB110PluginProWFEXEC_FILE $AWP_ROOT110\AISOL\CAD Integration\ProE\$ANSYS_SYSDIR\WBPlugInPEU.dllTEXT_DIR $AWP_ROOT110\AISOL\CAD Integration\ProE\ProEPages\Language\$AWP_LOCALE110 STARTUP dlldelay_start FALSEallow_stop TRUEunicode_encoding FALSEREVISION ProEWildfireENDname ac4pro110dllexec_path $AWP_ROOT110\ANSYS\ac4\bin\pro\$ANSYS_SYSDIR\ac4pro.exetext_path $AWP_ROOT110\ANSYS\ac4\data\pro\textSTARTUP dlldelay_start FALSEallow_stop TRUEunicode_encoding FALSErevision 24.0end附注：1、以上两个问题，若只修改第一个问题不该第二个，在启动ProE时会出现：启动应用程序“WB110PluginProWF”失败和启动应用程序“ac4pro110dll”失败，2、连不上还可能有以下原因：出现“日期代码先于proe......”这条提示，应该是以前用proe4.0以下的版本与ansys成功连接过!解决办法为，删除安装目录\proeWildfire 4.0\i486_nt\text\usascii\protk.dat'将此文件删除即可。
ANSYS和Proe的连接问题的解决方法
ANSYS15.0和Proe5.0的链接问题
我们大家都知道如果我们在安装ANSYS的时候会有一个提示就是和Proe、UG、SolidWorks的链接选项。
在我们安装了这些软件的前提下我们直接在安装ANSYS的时候就可以直接关联。
下面我们主要讲在安装后如何进行关联和如何在关联之后在workbench里打开Proe5.0的模型。
1、在ANSYS中选择红框中的选项
2、出现下面的选项板
3、点击next后出现
第一个选项是Proe安装路径
第二个选项是Proe启动路径
4、next之后会出现下面的选项板，点击第三个选项
5、之后点击是
6、打开Proe,有箭头所示，就表示关联成功
7、这里就要将最关键的一步了。
首先最好把Proe和
ANSYS 的工作目录设置成同一个文件夹。
如果我们
不这么做就会出现模型导入不到ANSYS
WORKBENCH的情况。
我们把画好的模型在Proe
中打开，记得一定要进行保存操作，也就是把模型保存到工作目录中。
8、然后，打开ANSYS workbench
9、出现如下
10、然后再打开的ANSYS中双击Geometry
11、鼠标右击Attach1,选择Generate
12、然后就可以看到我们的图形完整的导入到ANSYS 了。
ProE与ANSYS有限元分析的相互转换
Finite Element Method usingPro/ENGINEER and ANSYSNotes by R.W. ToogoodThe transfer of a model from Pro/ENGINEER to ANSYS will be demonstrated here for a simple solid model. Model idealizations such as shells and beams will not be treated. Also, many modeling options for constraints, loads, mesh control, analysis types will not be covered. These are fairly easy to figure out once you know the general procedures presented here.Step 1. Make the partUse Pro/E to make the part. Things to note are:•be aware of your model units•note the orientation of the model (default coordinate system in ANSYS will be the same as in Pro/E)•IMPORTANT: remove all unnecessary and/or cosmetic features like rounds, chamfers, holes, etc., by suppressing them in Pro/E. Too much small geometry will cause the mesh generator to create a very fine mesh with many elementswhich will greatly increase your solver time. Of course, if the feature is critical to your design, you will want to leave it. You must compromise betweenaccuracy and available CPU resources.1The figure above shows the original model for this demonstration. This is a model of a short cantilevered bracket that bolts to the wall via the thick plate on the left end. Model units are inches. A load is applied at the hole in the right end. Some cosmetic features are located on the top surface and the two sides. Several edges are rounded. For this model, the interest is in the stress distribution around the vertical slot. So, the plate and the loading hole are removed, as are the cosmetic features and rounds resulting in the "de-featured" geometry shown below. The model will be constrained on the left face and a uniform load will be applied to the right face.Step 2. Create the FEM modelIn the pull-down menu at the top of the Pro/E window, selectApplications > MechanicaAn information window opens up to remind you about the units you are using. Press ContinueIn the MECHANICA menu at the right, check the box beside FEM Mode and select the command Structure.A new toolbar appears on the right of the screen that contains icons for creating all the common modeling entities (constraints, loads, idealizations). All these commands are also available using the command windows that will open on the right side of the screen or in dialog windows that will open when appropriate.Notice that a small green coordinate system WCS has appeared. This is how you will specify the directions of constraints and forces. Other coordinate systems (eg cylindrical) can be created as required and used for the same purpose.The MEC STRUCT menu appears on the right. Basically, to define the model we proceed down this menu in a top-down manner. Model is already selected for you which opens the STRC MODEL menu. This is where we specify modeling2information. We proceed in a top-down manner. The Features command allows you to create additional simulation features like datum points, curves, surface regions, and so on. Idealizations lets you create special modeling entities like shells and beams. The Current CSYS command lets you create or select an alternate coordinate system for specifying directions of constraints and loads.Defining ConstraintsFor our simple model, all we need are constraints, loads, and a specified material. SelectConstraints > NewWe can specify constraints on four entity types (basically points, edges, and surfaces). Constraints are organized into constraint sets. Each constraint set has a unique name (default of the first one is ConstraintSet1) and can contain any number of individual constraints of different types. Each individual constraint also has a unique name (default of the first one is Constraint1). In the final computed model, only one set can be included, but this can contain numerous individual constraints.Select Surface. We are going to fully constrain the left face of the cantilever. A dialog window opens as shown above. Here you can give a name to the constraint and identify which constraint set it belongs to. Since we elected to create a surface constraint, we now select the surface we want constrained (push the Surface selection button in the window and then click on the desired surface of the model). The constraints to be applied are selected using the buttons at the bottom of the window. In general we specify constraints on translation and rotation for any mesh node that will appear on the selected entity. For each direction X, Y, and Z, we can select one of the four buttons (Free, Fixed, Prescribed, and Function of Coordinates). For our solid model, the rotation constraints are irrelevant (since nodes of solid elements do3not have this degree of freedom anyway). For beams and shells, rotational constraints are active if specified.For our model, leave all the translation constraints as FIXED, and select the OK button. You should now see some orange symbols on the left face of the model, along with some text labels that summarize the constraint settings.Defining LoadsIn the STRC MODEL menu selectLoads > New > SurfaceThe FORCE/MOMENT window opens as shown above. Loads are also organized into named load sets. A load set can contain any number of individual loads of different types. A FEM model can contain any number of different load sets. For example, in the analysis of a pressurized tank on a support system with a number of nozzle connections to other pipes, one load set might contain only the internal pressure, another might contain the support forces, another a temperature load, and more might contain the forces applied at each nozzle location. These can be solved at the same time, and the principle of superposition used to combine them in numerous ways.Create a load called "end_load" in the default load set (LoadSet1)Click on the Surfaces button, then select the right face of the model and middle click to return to this dialog. Leave the defaults for the load distribution. Enter the force components at the bottom. Note these are relative to the WCS. Then select OK. The load should be displayed symbolically as shown in the figure below.4Note that constraint and load sets appear in the model tree. You can select and edit these in the usual way using the right mouse button.Assigning MaterialsOur last job to define the model is to specify the part material. In the STRC MODEL menu, selectMaterials > Whole PartIn the library dialog window, select a material and move it to the right pane using the triple arrow button in the center of the window. In an assembly, you could now assign this material to individual parts. If you select the Edit button, you will see the properties of the chosen material.At this point, our model has the necessary information for solution (constraints, loads, material).Step 3. Define the analysisSelectAnalyses > New5Specify a name for the analysis, like "ansystest". Select the type (Structural or Modal). Enter a short description. Now select the Add buttons beside the Constraints and Loads panes to add ConstraintSet1 and LoadSet1 to the analysis. Now select OK.Step 4. Creating the meshWe are going to use defaults for all operations here. The MEC STRUCT window, selectMesh > Create > Solid > StartAccept the default for the global minimum. The mesh is created and another dialog window opens (Element Quality Checks).6This indicates some aspects of mesh quality that may be specified and then, by selecting the Check button at the bottom, evaluated for the model. The results are indicated in columns on the right. If the mesh does not pass these quality checks, you may want to go back to specify mesh controls (discussed below). Select Close. Here is an image of the default mesh, shown in wire frame.Improving the Mesh7In the mesh command, you can select the Controls option. This will allow you to select points, edges, and surfaces where you want to specify mesh geometry such as hard points, maximum mesh size, and so on. Beware that excessively tight mesh controls can result in meshes with many elements.For example, setting a maximum mesh size along the curved ends of the slot results in the following mesh. Notice the better representation of the curved edges than in the previous figure. This is at the expense of more than double the number of elements. Note that mesh controls are also added to the model tree.Step 5. Creating the Output fileAll necessary aspects of the model are now created (constraints, loads, materials, mesh). In the MEC STRUCT menu, selectRun8This opens the Run FEM Analysis dialog window shown here. In the Solver pull-down list at the top, select ANSYS. In the Analysis list, select Structural. You pick either Linear or Parabolic elements. The analysis we defined (containing constraints, loads, mesh, and material) is listed. Select the Output to File radio button at the bottom and specify the output file name (default is the analysis name with extension .ans). Select OK and read the message window.We are now finished with Pro/E. Go to the top pull-down menus and select Applications > StandardSave the model file and leave the program.Copy the .ans file from your Pro/E working directory to the directory you will use for running ANSYS.Step 6. Importing into ANSYSLaunch ANSYS Interactive and selectFile > Read Input From...Select the .ans file you created previously. This will read in the entire model. You can display the model using (in the pull down menus) Plot > Elements.9Step 7. Running the ANSYS solverIn the ANSYS Main Menu on the left, selectSolution > Solve > Current LS > OKAfter a few seconds, you will be informed that the solution is complete. Step 8. Viewing the resultsThere are myriad possibilities for viewing FEM results. A common one is the following:General Postproc > Plot Results > Contour Plot > Nodal SoluPick the Von Mises stress values, and select Apply. You should now have a color fringe plot of the Von Mises stress displayed on the model.Updated: 8 November 2002 using Pro/ENGINEER 200110。
ProE与ANSYS接口问题的研究
Pro/E与ANSYS接口问题的研究巫婕妤中南大学交通运输工程学院，长沙（410075）E-mail：wujieyu1988@摘要:ANSYS软件是进行有限元分析的工具,具有强大的分析功能,但对于复杂的零件建模过程却非常困难,而CAD软件却有着强大的三维图形处理功能。
我们对常用CAD软件Pro/E 和ANSYS的接口进行研究,使通过CAD建立的模型能顺利的导入到ANSYS中,为进一步进行有限元分析做好准备，大大降低在ANSYS中建立实体模型难度、提高计算效率。
关键词：CAD；Pro/E；ANSYS；接口中图分类号: TP3911.引言ANSYS是集结构、磁场、流体分析于一体的大型有限元分析软件，广泛应用于核工业、铁道、石油化工、航空航天、机械工程、土木工程、汽车交通、能源等工业及科学研究。
ANSYS具有强大的网格划分功能、加载求解能力以及后处理能力。
利用ANSYS可以获得任何节点、单元的数据，这些数据具有列表输出、图形显示及动画模拟等多种数据输出形式。
进行产品设计时，使用ANSYS软件对产品性能进行仿真分析，可以发现产品问题，降低设计成本，缩短设计周期，提高设计的成功率。
它是现代产品设计中高级的CAD\CAE软件之一，能与Pro/E、AutoCAD等大多数CAD软件实现数据共享和交换。
由CAD软件生成的模型能与ANSYS软件共享数据接口的文件格式Pro/E, Unigraphics, CADDS, IGES, SAT和Parasolid[1].不过与专业的CAD软件相比ANSYS的几何建模功能相对较弱，而Pro/E是高效的三维机械设计工具，具有强大的实体和曲面造型功能。
但由于Pro/E提供的单数量较少，且网格划分能力偏弱，只能实现比较简单的静力学分析，而且求解的结果处理也差强人意。
解决这一矛盾的有效途径是:在Pro/E中进行建模,然后将模型导入到ANSYS软件中进行有限元分析,从而实现用计算机完成零件设计和分析。
ProE模型导入ANSYS问题的思考
ProE模型导入ANSYS问题的思考作者：杨莉来源：《科技传播》2017年第05期摘要本文阐述了ProE模型导入ANSYS的意义，对其导入方法进行了分析，在建立有限元模型的基础上，分析了变流器柜体的力学性能，证实了ProE模型导入ANSYS的价值。
关键词 ProE模型；导入；ANSYS；方法中图分类号 TP3 文献标识码 A 文章编号 1674-6708（2017）182-0096-02随着铁路领域发展水平的提高，高速与重载成为了列车的主要特点，传统设计水平已经无法满足当前时代对于列车的要求，将CAD以及CAE技术应用到列车设计以及制造过程中，已经成为了铁路领域发展的必经之路。
ProE以及ANSYS分别属于CAD以及CAE的主要代表，将ProE模型导入ANSYS中，能够使两者的设计优势有效结合，对于列车整体性能的提高具有重要价值。
1 ProE模型导入ANSYS的意义CAD即计算机辅助设计，属于CAE（计算机辅助工程）中的主要内容之一，ProE属于CAD的代表性技术，其中的机械设计模块，是辅助CAD设计完成的主要模块[ 1 ]。
从本质上看，ProE下的机械设计模块，属于三维机械设计工具的一种，能够使机械的设计过程在三维可视化的条件下展开，可使机械的设计精度与效率有效提高[2]。
ANSYS属于CAE的代表性技术，其下包含几何建模模块，具有几何建模的功能，但该功能相对较弱，且实现复杂。
将ProE模型导入到ANSYS中，能够使两者实现优势互补，能够使机械设计更好、更快的实现。
2 ProE模型导入ANSYS问题的思考2.1 ProE模型导入ANSYS的方法2.1.1 文件导入ProE具有结构复杂的特点，文件格式以IGES（Initial？Graphics？Exchange？Specification，初始化图形交换规范）文件为主，与ANSYS文件格式存在一定的差异，如直接将文件导入其中，ANSYS很容易出现实体丢失的问题，进而影响设计进展。
ANSYS导入proe之part档的问题
ANSYS导入proe之part档的问题【转帖】为了保证上述两种软件的版木兼容，Pro/E的版木不得高于同期的AnsyS的版本:同时要安装ansys里的和proe接口模块！ansys安装程序里已经有了不需要下载。
(l)在开始程序下运行Ansys，选择utilities下的ans_admin项，在ans_dmin弹出图框中选择configuration options，在下一个confirguration options弹出图框中选择configuration connectionfor pro/E，在configure ansys connection for pro/E中的ansys prod- uct中选择ansys multip，在graphicsdevice name中选择win32，在出现SuccesS图框中记下config.anscon文件位置。
在出现的Pro/Einstallationinformation下的Pro/Einstallationpath中填入安装Pro/E的路径。
在language used with Pro/E中选择语言为usa，最后将记录下的config.anscon拷贝到Pro/E的安装目录下。
这样就可以将Pro/E的模型直接传到Ansys中了。
同时应注意在Pro/E中建立的模型应予存盘.设置好以后重气计算机！在proe菜单栏里就有ansys菜单了！在proe里建好模型点ansys菜单就可以在proe 里启动ansys 找到proe工作目录下的.anf文件！从ansys里读入那个文件在执行plot画图命令就可以把proe里建的模型导入到ansys里了！我用的是ansys8.0和proe野火2.0 成功关联大家好像对ANSYS导入proe之part档的问题一直没有很好的解决，在此我把我的方法给大家。
1) 在同机的同一操作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；我的是ANSYS8.1 PROE20013) 开始－选择ANSYS－unitilities－ANS_ADMIN－Configuration Connection for Pro/E?－OK?－Configuration options?Utility Work space in?选择Graphics device name(NT: Win32)?Product 给出Language used with?给出Pro/Engineer installation path 如"e:\proe2001"- OK；?Pro/E ngineer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ANSYS导入proe之part档的问题【转帖】为了保证上述两种软件的版木兼容，Pro/E的版木不得高于同期的AnsyS的版本:同时要安装ansys里的和proe接口模块！ansys安装程序里已经有了不需要下载。
(l)在开始程序下运行Ansys，选择utilities下的ans_admin项，在ans_dmin弹出图框中选择configuration options，在下一个confirguration options弹出图框中选择configuration connectionfor pro/E，在configure ansys connection for pro/E中的ansys prod- uct中选择ansys multip，在graphicsdevice name中选择win32，在出现SuccesS图框中记下config.anscon文件位置。
在出现的Pro/Einstallationinformation下的Pro/Einstallationpath中填入安装Pro/E的路径。
在language used with Pro/E中选择语言为usa，最后将记录下的config.anscon拷贝到Pro/E的安装目录下。
这样就可以将Pro/E的模型直接传到Ansys中了。
同时应注意在Pro/E中建立的模型应予存盘.设置好以后重气计算机！在proe菜单栏里就有ansys菜单了！在proe里建好模型点ansys菜单就可以在proe 里启动ansys 找到proe工作目录下的.anf文件！从ansys里读入那个文件在执行plot画图命令就可以把proe里建的模型导入到ansys里了！我用的是ansys8.0和proe野火2.0 成功关联大家好像对ANSYS导入proe之part档的问题一直没有很好的解决，在此我把我的方法给大家。
1) 在同机的同一操作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；我的是ANSYS8.1 PROE20013) 开始－选择ANSYS－unitilities－ANS_ADMIN－Configuration Connection for Pro/E?－OK?－Configuration options?Utility Work space in?选择Graphics device name(NT: Win32)?Product 给出Language used with?给出Pro/Engineer installation path 如"e:\proe2001"- OK；?Pro/E ngineer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
fem_ansys_grouping yes 切换组and/or层的转移到ANSYS。
fem_default_solver ANSYS 指定到一个求解器的路径。
fem_which_ansys_solver FRONTAL 允许指定使用Frontal ANSYS求解器还是Iterative ANSYS求解器。
femansys_annotations yes 切换载荷工况名称到ANSYS。
pro_ansys_path <路径名> 指定到可执行的ANSYS （ansys.e）的路径。
在这里我对proe2001打了个补丁，在前面的帖子里已经说了。
并且在wi ndows xp下建立了一个新的变量ANSYSLMD_LICENSE_FILE值为1055 @xiaoli这里xiaoli指的是你的hostid（计算机名）5) 启动proe并创建一个新零件，这时在菜单下会出现ANSYS8.1-ANSCo n Config & ANSYS Geom 菜单，点击ANSYS8.1下的ANSYS GEOM即可。
如果成功了，就顶一下。
^_^AutoCAD 模型输入Ansys1. 对于三维实体(3d Object)AutoCAD:File --> Export... --> 保存类型选ACIS(*.sat) --> 输入文件名--> 选实体(选3d object)Ansys:File --> Import --> SAT... 输入即可优点：用SAT 文件转换方便，而且一般不会有转换问题缺点：只能转换3d object2. 用iges 格式文件交换AutoCAD 12 自带输出iges 格式文件工具，AutoCAD 14 要从AutoDe sk 网站下载转换工具。
Ansys:File --> Import --> SAT... 输入即可优点：各种实体类型都能转换缺点：转换麻烦，而且经常需要“TOPO and GEOM Repair”AutoCAD 14 转换工具下载：ftp:///ProdSupp/autocad1 4/iges/igespr14.exe3. cadToansys优点：可转换成梁单元缺点：转换实体类型太少4. dxf2ansys (傻瓜极力推荐)软件直接装换为Ansys 输入格式。
前处理状态下，选Read Input From 菜单输入优点：常用的非三维实体都能转换。
由于转换Keypoint 初始值可选，你用Auto CAD建模时可以各部分单独建，在Ansys中单独输入!!!缺点：转换实体类型较少transfer completed,【转帖】就是已经生成ans文件或anf文件，可以退出proe直接进入ansys里读入该文件。
我今天才刚刚打开ANSYS6.1，我刚刚学这个，不知道哪里有基础的教程，我在PRO/E中做的模型，可以调到这里做分析吗？如果可以，那又该如何调入，我从零开始学的，我做一般的电器，应该如何学习呢？请各位高人指点，小妹我不胜感激，ansys入门在主页上应该能找到，如果没找到把你的email告诉我，我给你传一些我手头的资料。
学ansys要耐心，还要肯花时间，多看help并作ansys的例题，但不要苛求全面，应结合实际工作，从简到繁，碰到问题解决问题，时间长了自然就会了。
祝你成功！关于PRO/E的问题：ansys中有与PRO/E连接的设置功能，开始－ansys61－ans_admin－con figuration（ok）－configure connection for Pro/e……（添pro/e的目录等等）设完后在Pro/e的main menu中会有与ansys的连接命令（最后一个命令ANSYS Geom），Pro/e中建完实体后点该命令，会在工作目录下生成一个*.anf文件，启动ansys，用input命令读它就行了。
试试看吧，我的模型还可以。
Pro/E和ANSYS的连接*作过程如下：1) 在同机的同一*作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS 的版本；3) 开始?程序?ANSYS?ANS_ADSIN Utility?Configuration options?OK? C onfiguration Connection for Pro/E?选择ANSYS Product?选择Graphics device name(NT: Win32)?Work space in megabytes(128)?给出Pro/Engineer installation path?给出Language used withPro/Engineer:usascii?OK；4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
fem_ansys_grouping yes 切换组and/or层的转移到ANSYS。
fem_default_solver ANSYS 指定到一个求解器的路径。
fem_which_ansys_solver FRONTAL 允许指定使用Frontal ANSYS求解器还是Iterative ANSYS求解器。
femansys_annotations yes 切换载荷工况名称到ANSYS。
pro_ansys_path <路径名> 指定到可执行的ANSYS （ansys.e）的路径。
5) 创建一个新零件，并在PART菜单下这出现ANSCon Config & ANSYS Geom 菜单，打开ANSCon Config并作如下编辑；Keyword Default Value DescriptionANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of A NSYS to be run.Windows:<drive>:\ansys56\bin\<platform>\ansys56.exeANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS. Windows:win32ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggeste d to run ANSYS.ANSYS_NEUTRAL_FORMAT YES Store the part as a neutral file or a s a solid model file.ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/ Multiphysics.ANSYS_SOLVER Frontal Included for compatibility only.ANSYS_SELECTED_LAYERS 1-256 Included for compatibility only. ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only. songinwind注：第5步似乎没有必要，因为大都已在ansys 的interactiv e中设过了。
我做完第3步，当做第4步启动PROE时，运行到正常的工作窗时死机。
什么原因。
我装的是ANSYS6.1 PROE2000I2(2000320),谁能帮我？谢谢换成proe2001就没问题了。
