用LabVIEW模拟锁相环
基于Multisim的锁相环解调系统仿真_毕业设计论文
LANZHOU UNIVERSITY OF TECHNOLOGY毕业设计题 目 基于Multisim 的锁相环解调系统仿真兰州理工大学毕业设计基于Multisim的锁相环解调系统仿真PLL Demodulation System Simulation Based on Multisim莫伟杰(MoWeijie)09250107摘要实现调频波解调的方法有很多,而锁相环鉴频是利用现代锁相环技术来实现鉴频,具有工作稳定,失真小,信噪比高等优点,所以被广泛用在通信电路系统中。
锁相环其原理是通过鉴相检测输入信号和输出信号的相位差,并将检测出的相位差信号转换成电压信号输出,该信号经低通滤波器滤波后形成压控振荡器的控制电压,对振荡器输出信号的频率实施控制。
该文首先介绍了锁相环技术发展的现状、方向以及背景,并对PLL的原理进行了阐述。
在以上的基础上,分别设计了2ASK、2PSK、2FSK的调制解调电路,其功能为数字基带信号经过调制输出一个模拟信号,然后用锁相环进行解调,最后采用Multisim软件进行仿真。
在对2ASK、2FSK、2PSK解调时,低通滤波器输出的波形失真比较大,不过最后经过抽样判决电路整形后可以再生数字基带脉冲。
在整个电路设计中,力求要做到电路简单,并完成任务书提到的要求。
关键词:调制;解调;Multisim;锁相环AbstrackThere are many ways to realize frequency wave demodulation, and PLL frequency which has the advantages of stable operation, small distortion, high signal-to-noise ratio and so on is achieved by using modern PLL frequency technology, so it is widely used in communication circuit system. Phase-locked loop through the difference of the phase detection of input signal and the output signal phase, and the detected phase difference signal into output voltage signal, the signal through a low pass filter. After the formation of the voltage control oscillator , the output signal of the oscillator frequency control.This paper first introduces the present situation, development direction, phase-locked loop technology as well as the background, and the principle of PLL is discussed. On the basis of the above, the modulation and demodulation circuit of 2ASK, 2PSK, 2FSK which function is a digital baseband signal is modulated by an analog signal and output were designed, and then useing the PLL demodulation, finally using Multisim software simulation. In the 2ASK, 2FSK, 2PSK demodulation, the output of the low pass filter waveform distortion is relatively large, but finally it can regenerate digital baseband pulse sampling decision circuit after shaping. In the circuit design, and strive to do a simple circuit, and complete the task book mentioned requirements.Keywords:modulate ;modulation ;PLL;Multisim目录第1章绪论 (1)1.1 研究背景 (1)1.2 研究现状 (1)1.3 研究内容介绍 (2)第2章基本原理 (3)2.1 Multisim介绍 (3)2.2 锁相环基本原理 (5)2.2.1锁相环的基本组成 (5)2.2.2 锁相环的工作原理 (5)第3章调制解调电路设计 (8)3.1 2FSK调制解调电路设计 (8)3.1.1 2FSK调制电路设计原理 (8)3.1.2 2FSK调制单元电路的设计 (9)3.1.3 2FSK解调单元电路的设计 (12)3.1.4 2FSK解调电路的整体设计 (15)3.2 2PSK调制解调电路设计 (17)3.2.1 2PSK调制解调电路设计原理 (17)3.2.2 2PSK调制与解调电路的设计与仿真 (18)3.3 2ASK调制解调电路设计 (19)3.3.1 2ASK调制解调电路设计原理 (19)3.3.2 2ASK调制与解调电路的设计与仿真 (21)3.4 解调结果分析 (22)总结 (24)参考文献 (25)附录:(外文翻译) (27)致谢 (51)第1章绪论1.1 研究背景实现调频波解调的方法有很多,而锁相环鉴频是利用现代锁相环技术来实现鉴频方法,具有工作稳定失真小,信噪比高等优点,所以被广泛用在通信电路系统中。

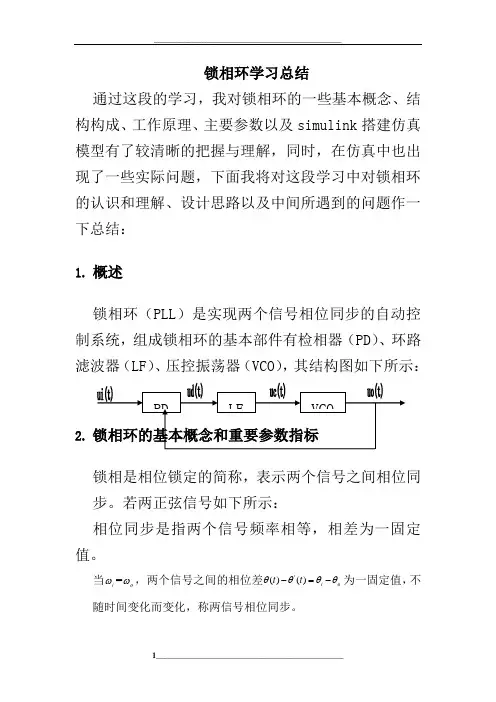

锁相环Simulink仿真模型
锁相环学习总结通过这段的学习,我对锁相环的一些基本概念、结构构成、工作原理、主要参数以及simulink 搭建仿真模型有了较清晰的把握与理解,同时,在仿真中也出现了一些实际问题,下面我将对这段学习中对锁相环的认识和理解、设计思路以及中间所遇到的问题作一下总结:1. 概述锁相环(PLL )是实现两个信号相位同步的自动控制系统,组成锁相环的基本部件有检相器(PD )、环路滤波器(LF )、压控振荡器(VCO ),其结构图如下所示:2.锁相是相位锁定的简称,表示两个信号之间相位同步。
若两正弦信号如下所示:相位同步是指两个信号频率相等,相差为一固定值。
当i ω=o ω,两个信号之间的相位差 为一固定值,不 随时间变化而变化,称两信号相位同步。
o i t t θθθθ-=-)()('当i ω≠o ω,两个信号的相位差 ,不论iθ 是否等于o θ,只要时间有变化,那么相位差就会随时间变化而变化,称此时两信号不同步。
若这两个信号分别为锁相环的输入和输出,则此时环路出于失锁状态。
当环路工作时,且输入与输出信号频差在捕获带范围之内,通过环路的反馈控制,输出信号的瞬时角频率)(t v ω便由o ω向i ω方向变化,总会有一个时刻使得i ω=o ω,相位差等于0或一个非常小的常数,那么此时称为相位锁定,环路处于锁定状态。
若达到锁定状态后,输入信号频率变化,通过环路控制,输出信号也继续变化 并向输入信号频率靠近,相位差保持在一个固定的常数之内,则称环路此时为跟踪状态。
锁定状态可以认为是静态的相位同步,而跟踪状态则为动态的相位同步。
环路从失锁进入到锁定状态称为捕获状态。
其他几个环路工作时的重要概念:快捕带:能使环路快捕入锁的最大频差称为环路的快捕带,记为L ω∆,两倍的快捕带为快捕范围。
捕获带:能使环路进入锁定的最大固有频差,用P ω∆表示,两倍的捕获带为捕获范围。
同步带:环路在所定条件下,可缓慢增加固有频差,直到环路失锁,把能够维持环路锁定的最大固有频差成为同步带,用H ω∆,2H ω∆为同步范围。
基于LabVIEW的电机转速控制系统设计
图 4 中 , V 1 产生模拟脉冲信号 , 参数设置如下 : 脉冲幅 值 3 V , 上升时间 10μs , 下降时间 10 μs , 脉宽 60 ms , 周期 125 ms , 频率 8 Hz 。R6 、R7 及 C5 的值根据滤波效果可调整 , 最后选定 R6 = 510 K , Rz = 30 K , C5 = 1μF 。此时具有最佳的 滤波效果 。
关键词 : 虚拟仪器 ; 锁相环 ; LabV IEW
System Design Electro - motor Rotational Speed Control Based on of LabVIEW
Li Nan , Teng Fei ( School of Materials Science and Engineering , Shanghai Jiao Tong U niversity , Shanghai 200240 , China)
Key words : virt ual inst rument ; p hase locked loop ; LabV IEW
0 引言
振动焊接是一种在焊接过程中对焊接工件施加振动的新技 术 。该技术可以有效的提高工件焊接质量 , 并降低生产和时间 成本 。振动焊接是通过控制带有偏心块的电动机的振动频率来 工作的 , 因此 , 在对该技术的控制中 , 很重要的一项内容是控 制电动机的转速 。目前已有的振动焊接控制系统 , 对电机的转 速控制主要用单片机做硬件控制 , 以 C 语言做编程 。在操作 性及与其他软件的兼容性上存在一些不足 。本研究开发了以锁 相环为核心 , 以 N I 数据采集卡和 LabV IEW 为平台的电机转 速控制系统 , 该系统能够充分利用锁相环的精确锁相功能 , 实 现很高的控制精度 , 同时实现在软件界面上的控制操作 , 并且 能够与其他应用软件良好兼容 。很好的实现了对振动焊接工作 频率的控制 。

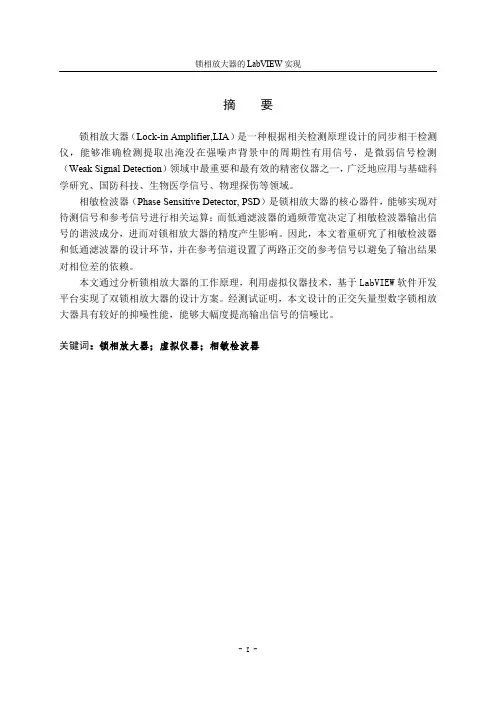

基于labview的锁相放大器实现
数字锁相相放大器-labview
1 引言自从1962年,美国EG&G PARC公司制作了第一台锁相放大器(LIA)的后,微弱信号检测技术得到了突破性的发展。
后来又出现了模拟锁相放大器(ALIA) 和数字锁相放大器(DLIA) 。
对于数字锁相放大器而言,又出现基于单片机的DLIA 和基于专用DSP的DLIA 。
还有基于PC 的系统级模块化DLIA ,这种锁相的算法是采用C,C++等语言实现的。
由于整个系统运行在PC平台上,所以可以使用各种仿真软件对算法进行研究。
虚拟仪器(Virtual Instruments 简称VI)是基于计算机的数字化测量测试仪器,它是1986 年由美国国家仪器公司(National Instruments以下简称NI)首先提出的。
它要比传统的电子仪器更为通用,在组建和改变仪器的功能和技术性能方面更为灵活、更为经济、更能适应迅猛发展的当代科学技术对测量技术和测量仪器不断提出的更新并扩展功能与性能的要求。
NI 公司从一开始就推出丰富而又简洁的虚拟仪器开发软件。
使用者可以根据不同的测试任务,在虚拟仪器开发软件的提示下编制不同的测试软件,来实现当代科学技术复杂的测试任务。
本文就是依据虚拟仪器要求和锁相放大器的特性,详细介绍了基于虚拟仪器的锁相放大设计过程,应用这一设计技术研制了L-I-100 型光信号锁相检测实验仪。
这一仪器在实验和实际中得到了广泛的应用,尤其在微弱光信号检测方面的应用显得愈加重要。
2 锁相放大器原理简介2.1 锁相放大器的基本原理锁相放大器是以相关检测技术为基础,利用互相关的原理设计的一种同步相干检测仪。
它是一种对检测信号和参考信号进行相关运算的电子设备,利用参考信号频率与输入信号频率相关,与噪声频率不相关,从而从噪声中提取有用信号。
它不同于一般的带通放大器,它所输出的信号并不是输入信号的简单放大,而是把交流分量放大并变成相应的直流信号输出。
是从强噪声中提取弱信号的重要手段。
在国外常把这类仪器称为锁定放大器(Iock-in Amplifier) 。
利用Simulink对改进的平方锁相环进行了仿真
利用Simulink对改进的平方锁相环进行了仿真。
由于用FPGA实现时,可直接定义DDS为两路正交的输出,而在Simulink模型中,数控振荡器的输出仅为一端输出。
在此为了简单起见,搭建锁相环模型时用到了两个数控振荡器,为得到正交的输出只需要将两个数控振荡器的相位差定为π/2即可。
这样做不仅大大地简化了搭建模型的时间,而且对仿真本身没有任何影响,仿真核心部分如图5所示。
仿真条件:初始相差为π/3;初始频偏为5 kHz;调制方式为BPSK;码元速率为2 Mb/s;载波频率为4 MHz。
仿真模型如图6所示。
其中,Bernoulli BinaryGenerator和sine Wave模块分别产生伯努利分布的随机二进制数序列和载波信号,将随机二进制数序列通过简单的变换模块,生成双极性不归零码,再一起送人Product模块完成BPSK调制。
因为该仿真主要是验证算法的可行性,所以假设是在理想的信道下传输的。
在接收解调端,使用乘法器Product1完成平方功能,也可将该乘法器用绝对值模块等非线性器件模块代替。
Product2作为锁相环的鉴相器,并且该锁相环路为二阶环。
为了验证该算法的可行性,设置NCO的中心频率与发送载波频率之间有一定误差,控制灵敏度也可通过仿真实验确定。
为了更好地比较仿真结果,SineWavel模块的频率与NCO设置的中心频率一致,并将输出一起送进示波器进行观察分析。
示波器Scope2对比显示了双极性不归零码与相干载波乘积的输出和未经过锁相环路乘积的输出。
图7给出了乘以载波之后的信号波形(示波器的横坐标表示时间轴,物理符号是t,单位为s,物理量为2μs;纵坐标表示信号的强度)。
为了更加清晰地观察图形,图7波形是低通和抽样判决器之前的波形。
从图中对比不难看出,改进的锁相环路能够很好地将信号解调出来,从而达到了预想的效果,并通过仿真得知其仍然能够应用于相关的领域(如调制解调),然而对于有相位差和频偏的载波已经不能解调出原始的信号了。
利用LabVIEW编写锁相放大器控制程序-
锁相放大器
• MODEL SR830 DSP Lock-In Amplifier
如果使用外加信号发生 器则需要同时输入参考 信号
待测信号输入(电流,电压)
参考信号输出
锁相放大原理
程序介绍-前面板
• 初始化设置以及扫描参数设置
GPIB地址
扫描选择: 信号幅度、 频率、相位
文件路径 是否来回扫描 扫描设置:范围、间隔
程序介绍-程序框图
• 参数写入步骤
厂商提供的LabVIEW驱动
程序介绍-程序框图
• 手动设置输出信号相位、幅度、频率、谐波数
程序介绍-程序框图
• 测量结果读取
程序介绍-程序框图
• 扫描——变量参数输出
扫描的时间间隔为200ms
索引数组
程序介绍-程序框图
• 扫描结果的输出和存档
波形图显示 写入文件
程序测试
• 通过锁相放大器输出正弦波信号,外借一个电阻后接地,
测量电阻两端电压
0.03Hz VS 扫描时间间隔200ms
总结
• 优点:
• 实现电脑端控制,简单,可远程操作,数据文件输出; • 实现锁相放大器原本没有的扫描功能; • 容易添加其它组件(如外置信号发生器); • 方便与其他设备组合使用(如和PPMS组合实现低温强磁场的电输
利用LABVIEW编写锁相放大 器控制程序
张成(10300190055)
指导老师:谭砚文
主要内容
➢LabVIEW介绍 ➢锁相放大原理 ➢程序介绍
• 前面板:初始化设置、扫描设置、仪器参数设置、数据 波形图
• 程序框图:读取设置、写入设置、参数控制、扫描、输 出数据
➢总结 ➢致谢
LABVIEW介绍
基于虚拟仪器的软件锁相环系统设计
基于虚拟仪器的软件锁相环系统设计摘要本文基于LabVIEW的虚拟仪器技术,在介绍数字锁相环的原理、结构基础上对软件数字锁相环系统进行设计,并通过计算机仿真验证了该锁相环的可应用性,具有灵活通用的特性。
关键词虚拟仪器;锁相环;LabVIEW随着计算机技术的广泛应用和电子技术的高速发展,虚拟仪器技术应用于测试、控制以及信号的处理分析领域成为发展趋势。
数字锁相环技术在相同领域的应用使利用虚拟仪器技术设计数字锁相环成为需要和可能。
美国NI公司开发的LabVIEW软件是现在应用最广泛的虚拟仪器开发软件,工程师和科学家可以通过设计和调用特定的程序模块,高校快捷的创建自己的程序,不仅具有友好的人机界面,而且具有传统仪器中比较高端的存储、回显以及数字滤波等功能,更可以根据需要随时灵活修改程序,增加功能以满足更个性化的要求。
1 锁相环1.1锁相环锁相环分模拟锁相环、数字锁相环,随着计算机性能的不断提高,又有了软件锁相环。
其特点都是:利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
传统模拟锁相环由鉴相器(PD)、环路滤波器(LF)、压控振荡器(VCO)3部分组成。
1.2 软件锁相环本设计利用LabVIEW软件实现锁相环,属于软件锁相环。
不管哪种锁相环,其原理大同小异,但实现方法不一样。
本设计系统框图如图1所示。
Fin为外部参考信号,Fout为锁相环输出信号,经过鉴频鉴相器过后得出⊿f和⊿θ,从而调整Fout 输出,当⊿f和⊿θ为0时环路程锁定状态。
2 系统设计与实现2.1 环路反馈结构锁相环在鉴频、鉴相以及滤波之后需要反馈结构来调整生成特定的信号,LabVIEW软件在实现过程中通过While循环的移位寄存器(shifter),将本次循环结果送入下次循环,从而达到反馈结构功能。
2.2 信号产生模块LabVIEW软件提供了强大的信号产生功能函数,本设计调用Basic Function Generator .vi模块,它可以产生正弦波、三角波、方波、锯齿波4种常见波形,可以设置不同频率、幅值以及相位。
基于LabVIEW的锁相放大器及其应用
基于LabVIEW的锁相放大器及其应用物理学院? 07级崔? 龙? 20071001013韩恩道? 20071001028摘? 要:研究了基于LabVIEW的锁相放大器的实现方法,利用测量信号与两路参考信号的互相关将所需频率的微小信号锁定并进行测量。
两路有恒定相位差的参考信号的设计使得可通过计算直接输出被测信号的幅值。
制作了基于LabVIEW的锁相放大器原型并进行了初步测试。
将制作的锁相放大器应用在了利用声波的相位差定位的系统中。
关键词:LabVIEW,虚拟仪器,锁相放大器Abstract: Having a research on the Lock-in Amplifier (LIA) based on NI-LabVIEW, making use of the cross-correlation of the measured signal and the reference signal so that the tiny signal which is in the certain frequency can be locked and tested. The setting of two channels of reference signals make it possible to get the amplitude of the signal directly. A prototype of LIA based on LavVIEW is made. Then the LIA is used in a system which finds out the location of a sound source. Keywords: LabVIEW, VI, Lock-in Amplifier1.虚拟仪器和LabVIEW1.1 虚拟仪器技术1.1.1 概? 述虚拟仪器(Virtual instrument 简称VI),就是在以通用计算机为核心的硬件平台上,由用户设计定义、具有虚拟前面板、测试功能由测试软件实现的一种计算机仪器系统。
利用LabVIEW进行电子电路仿真与设计
利用LabVIEW进行电子电路仿真与设计近年来,随着科技的不断进步,电子电路在各行各业中扮演着越来越重要的角色。
为了提高电子电路的设计和测试的准确性,LabVIEW作为一款功能强大的虚拟仪器平台被广泛应用于电子电路的仿真与设计。
本文将介绍如何利用LabVIEW进行电子电路仿真与设计。
一、LabVIEW简介LabVIEW是由美国国家仪器公司(NI)开发的一种图形化编程环境。
它提供了丰富的函数库和工具,使得用户可以通过拖拽、连接和配置的方式来构建电子电路的仿真模型和测试程序。
相对于传统的编程语言,LabVIEW更加直观和易于理解,因此成为了许多工程师和科研人员的首选。
二、LabVIEW的电路模拟功能LabVIEW提供了一系列的模拟器件和函数,能够帮助用户构建包括电源、电阻、电容、电感等元件的电路模型。
通过拖拽和连接这些模拟器件,用户可以快速搭建起电路的拓扑结构,并配置其参数。
LabVIEW还提供了丰富的信号源和测量器件,使得用户可以直接在虚拟仪器界面上产生和测量各种信号,方便进行电路的测试和调试。
三、LabVIEW的仿真功能在电路搭建完成后,LabVIEW提供了强大的仿真功能,能够帮助用户对电路的性能进行评估和分析。
通过设置不同的输入信号和参数,LabVIEW可以对电路进行静态和动态的仿真,并输出各种性能参数,如电压、电流、功率等。
用户可以通过观察和分析这些参数,进一步改进和优化电路的设计。
四、LabVIEW的调试功能LabVIEW不仅提供了电路的仿真和分析功能,还可以帮助用户快速定位和解决电路中的问题。
当电路出现异常或者性能不达标时,用户可以利用LabVIEW提供的调试工具,对电路进行逐步调试。
LabVIEW的调试功能包括数据采集、波形显示、信号分析等,能够帮助用户准确定位到问题所在,并提供解决方案。
五、LabVIEW的电路设计功能除了仿真和调试功能,LabVIEW还具备强大的电路设计功能。
用户可以通过运用LabVIEW中的算法和模块,进行电路的分析和设计。
基于labview锁相调频与鉴频电路远程实验的开发
学校代码:10255学号:2131195基于LabVIEW锁相调频与鉴频电路远程实验的开发THE DEVELOPMENT OF REMOTE EXPERIMENT ABOUT “PLL FREQUENCY MODULATION & DEMODULATIONCIRCUITS” BASED ON LABVIEW学院:信息科学与技术学院专业:电子与通信工程姓名:霍然导师:叶建芳2015年5月东华大学学位论文原创性声明本人郑重声明:我恪守学术道德,崇尚严谨学风。
所呈交的学位论文,是本人在导师的指导下,独立进行研究工作所取得的成果。
除文中已明确注明和引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写过的作品及成果的内容。
论文为本人亲自撰写,我对所写的内容负责,并完全意识到本声明的法律结果由本人承担。
学位论文作者签名:日期:年月日东华大学学位论文版权使用授权书学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅或借阅。
本人授权东华大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
保密□,在年解密后适用本版权书。
本学位论文属于不保密□√。
学位论文作者签名:指导教师签名:日期:年月日日期:年月日基于LabVIEW锁相调频与鉴频电路远程实验的开发摘要随着测量仪器向着数字化、计算机化的方向发展,虚拟仪器正逐渐取代了传统的测试仪器。
在实验中使用虚拟仪器,不但可以节省大量仪器的经费投入,免去维护仪器的复杂工作及排除仪器故障所需的大量时间与精力,同时也能够调动学生的积极性,使学生更加专注于对知识的理解而不是仪器的调试。
由美国NI(National Instruments)公司开发的Multisim软件平台将原理图输入、工业标准的SPICE仿真集成在同一环境中,可方便地仿真和分析电路。
模拟锁相环实验实验报告
实验十四模拟锁相环实验一、实验目的1、了解用锁相环构成的调频波解调原理。
2、学习用集成锁相环构成的锁相解调电路。
二、实验内容1、掌握锁相环锁相原理。
2、掌握同步带和捕捉带的测量。
三、实验仪器1、1号模块 1块2、6号模块 1块3、5号模块 1块4、双踪示波器 1台四、锁相环的构成及工作原理1、锁相环路的基本组成锁相环由三部分组成,如图14-1所示,它由相位比较器PD、低通滤波器LF、压控振荡器VCO三个部分组成一个闭合环路,输入信号为V i(t),输出信号为V0(t),反馈至输入端。
下面逐一说明基本部件的作用。
鉴相器PD 环路滤波器LF压控振荡器VCO)(t V i)(tVD)(tVC)(tV 图14-1 锁相环组成框图一、压控振荡器(VCO)VCO是本控制系统的控制对象,被控参数通常是其振荡频率,控制信号为加在VCO上的电压,故称为压控振荡器,也就是一个电压-频率变换器,实际上还有一种电流-频率变换器,但习惯上仍称为压控振荡器。
二、鉴相器(PD )PD 是一个相位比较装置,用来检测输出信号V 0(t)与输入信号V i (t)之间的相位差θe (t),并把θe (t)转化为电压V d (t)输出,V d (t)称为误差电压,通常V d (t)作为一直流分量或一低频交流量。
三、环路滤波器(LF )LF 作为一低通滤波电路,其作用是滤除因PD 的非线性而在V d (t)中产生的无用的组合频率分量及干扰,产生一个只反映θe (t)大小的控制信号V e (t)。
按照反馈控制原理,如果由于某种原因使VCO 的频率发生变化使得与输入频率不相等,这必将使V 0(t)与V i (t)的相位差θe (t)发生变化,该相位差经过PD 转换成误差电压V d (t),此误差电压经LF 滤波后得到V c (t),由V c (t)去改变VCO 的振荡频率使趋近于输入信号的频率,最后达到相等。
环路达到最后的这种状态就称为锁定状态,当然由于控制信号正比于相位差,即)()(t t V e d θ∝因此在锁定状态,θe (t)不可能为零,换言之在锁定状态V 0(t)与V i (t)仍存在相位差。
用LabVIEW模拟锁相环
用LabVIEW模拟锁相环毕业设计(论文)中文摘要毕业设计(论文)外文摘要目录1 引言1.1 LabVIEW概述1.2 LabVIEW 工作环境1.2.1 LABVIEW 的工作窗口1.2.2 LabVIEW的操作模块1.2.3 虚拟仪器程序(VI)的基本组成2 锁相环理论介绍2.1 锁定与跟踪的概念2.1.1锁相环理论分析2.1.3环路组成3 虚拟锁相环电路的具体实现3.1正弦鉴相器的实现3.1.1正弦鉴相器理论分析3.1.2正弦鉴相器虚拟转换3.2 滤波器(LF)3.3 压控振荡器(VCO)4 子VI4.1 时钟发生器的实现4.2移位寄存器的实现4.3分频器的实现4.4子VI的具体实现步骤5 程序的前面板图和程序图结论参考文献1 引言锁相环路(PLL)是一个能够跟踪输入信号相位的闭环自动控制系统。
它在无线电技术的各个领域得到了广泛的应用。
锁相环路具有载波跟踪特性,作为一个窄带跟踪滤波器,可提取淹没在噪声之中的信号;用高稳定的参考振荡器锁定,可以提供一系列频率稳定的频率源;可进行高精度的相位与频率测量等等。
它具有调制跟踪特性,可制成高性能的调制器和解调器。
它具有低门限特性,可以大大改善模拟信号和数字信号的解调质量。
